OpenSOla

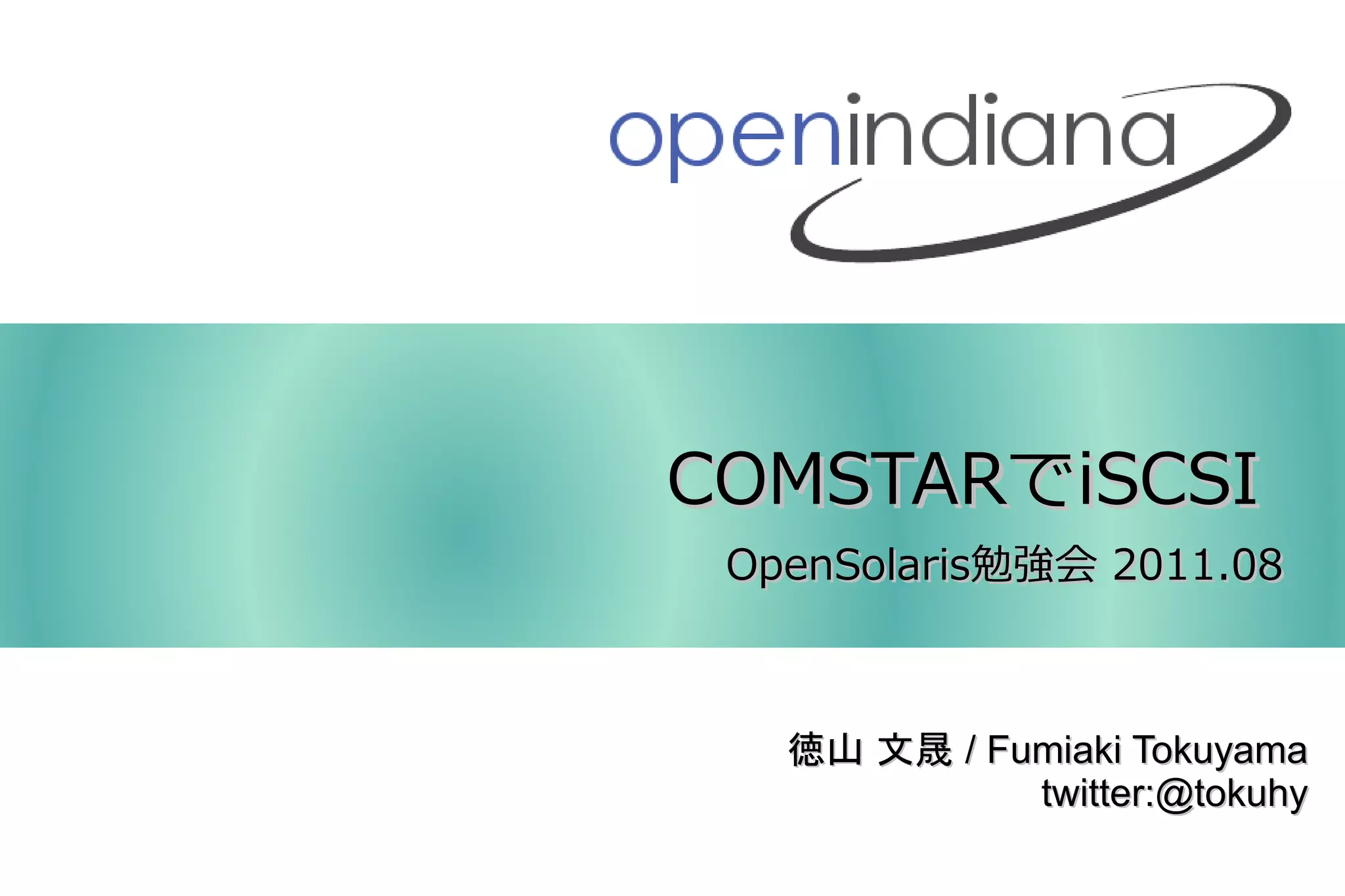

1. COMSTARでiSCSI
OpenSolaris勉強会 2011.08
徳山 文晟 / Fumiaki Tokuyama
twitter:@tokuhy

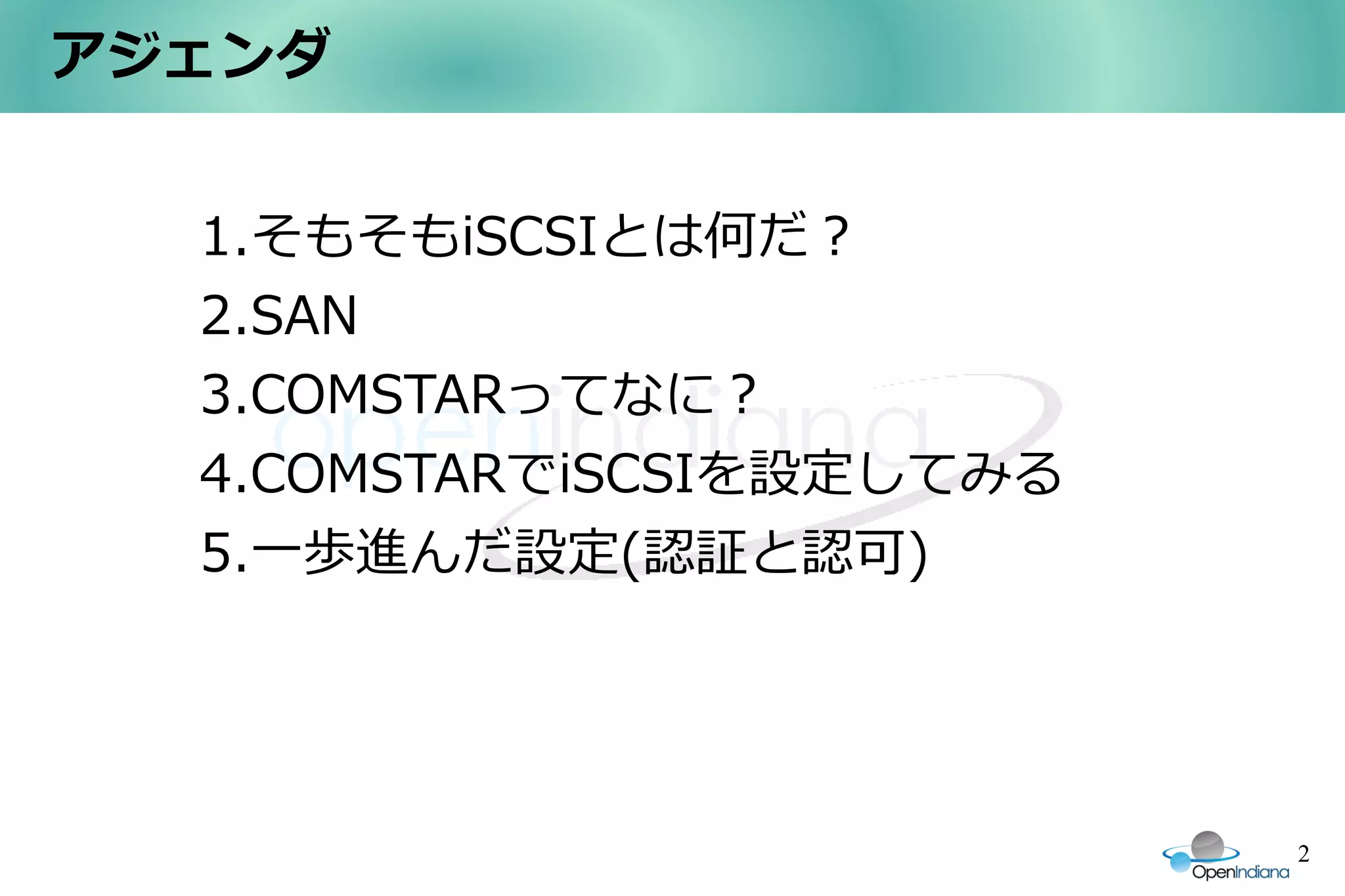

2. アジェンダ
1.そもそもiSCSIとは何だ？
2.SAN
3.COMSTARってなに？
4.COMSTARでiSCSIを設定してみる
5.一歩進んだ設定(認証と認可)
2

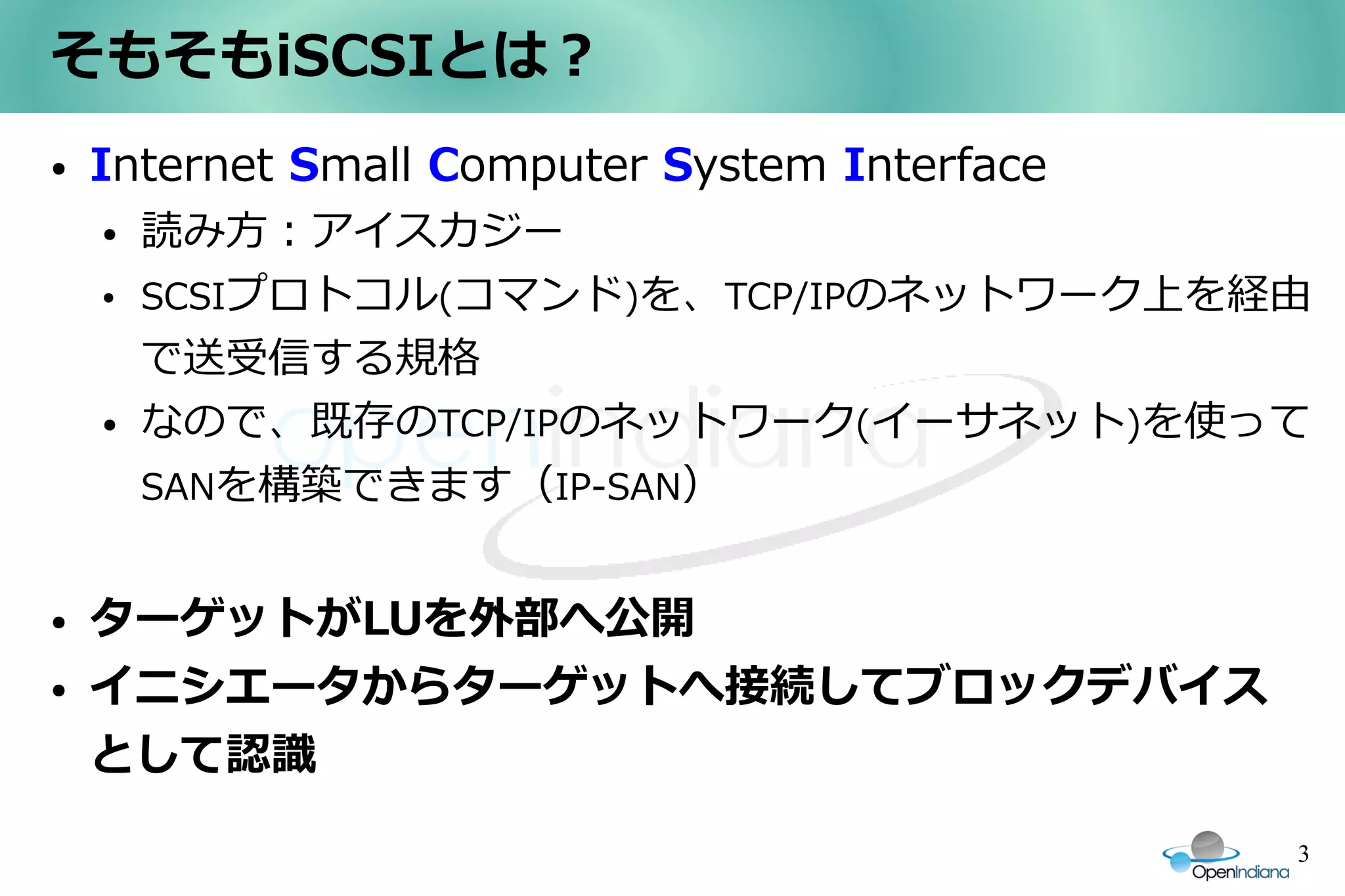

3. そもそもiSCSIとは？
● Internet Small Computer System Interface
● 読み方：アイスカジー
● SCSIプロトコル(コマンド)を、TCP/IPのネットワーク上を経由
で送受信する規格
● なので、既存のTCP/IPのネットワーク(イーサネット)を使って
SANを構築できます（IP-SAN）
● ターゲットがLUを外部へ公開
● イニシエータからターゲットへ接続してブロックデバイス
として認識
3

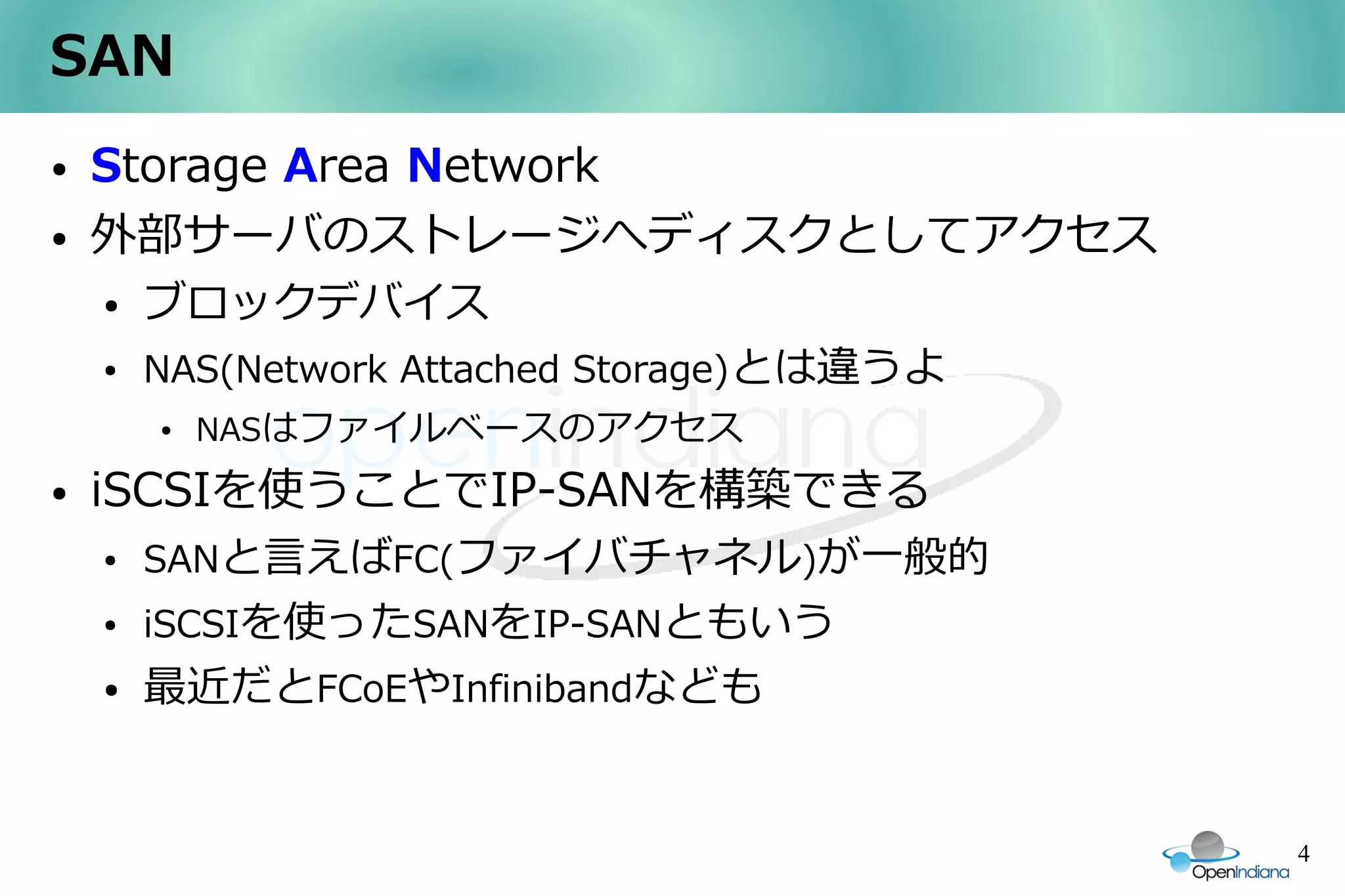

4. SAN
● Storage Area Network
● 外部サーバのストレージへディスクとしてアクセス
● ブロックデバイス
● NAS(Network Attached Storage)とは違うよ
● NASはファイルベースのアクセス
● iSCSIを使うことでIP-SANを構築できる
● SANと言えばFC(ファイバチャネル)が一般的
● iSCSIを使ったSANをIP-SANともいう
● 最近だとFCoEやInfinibandなども
4

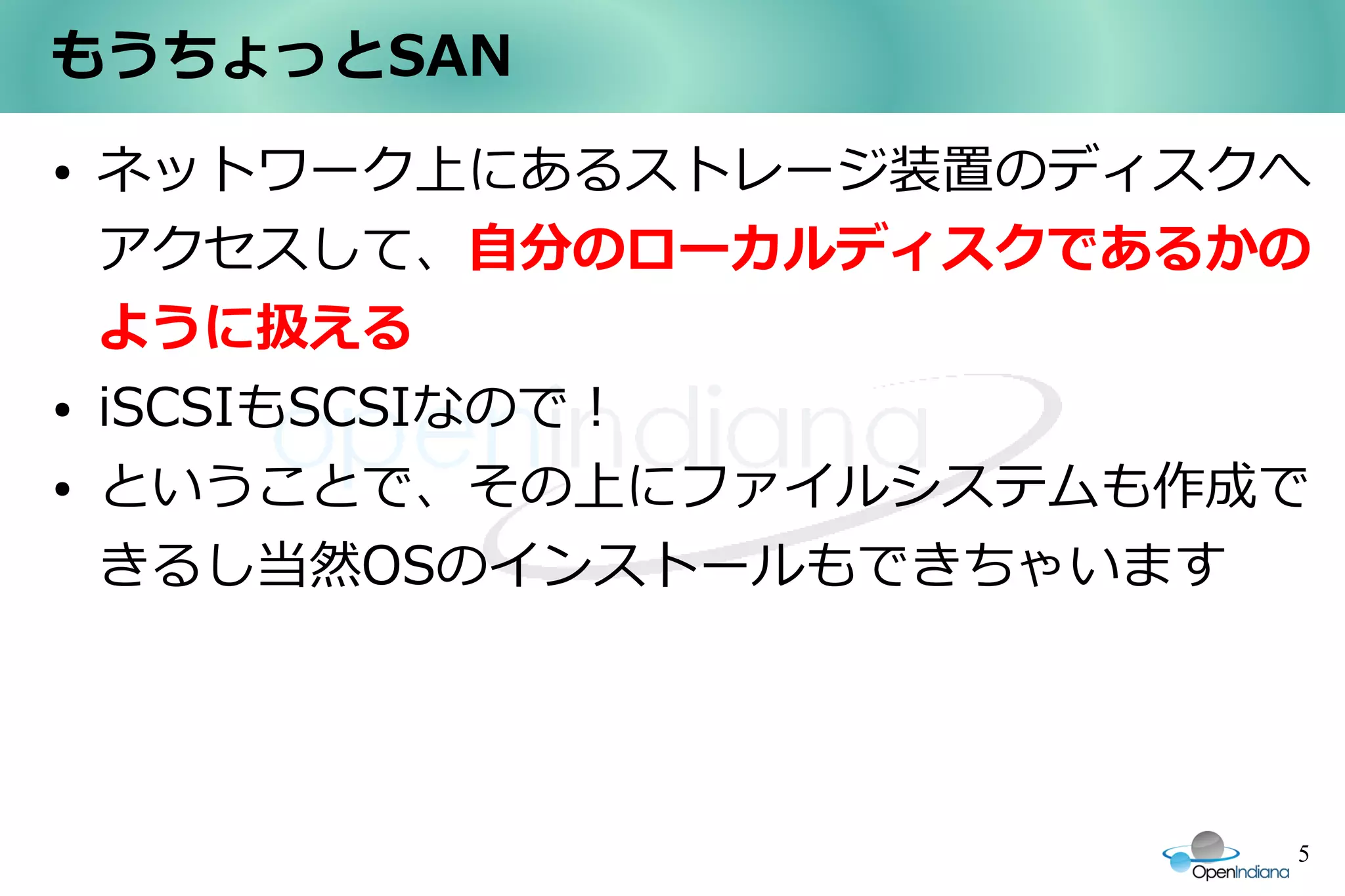

5. もうちょっとSAN
● ネットワーク上にあるストレージ装置のディスクへ
アクセスして、自分のローカルディスクであるかの
ように扱える
● iSCSIもSCSIなので！
● ということで、その上にファイルシステムも作成で
きるし当然OSのインストールもできちゃいます
5

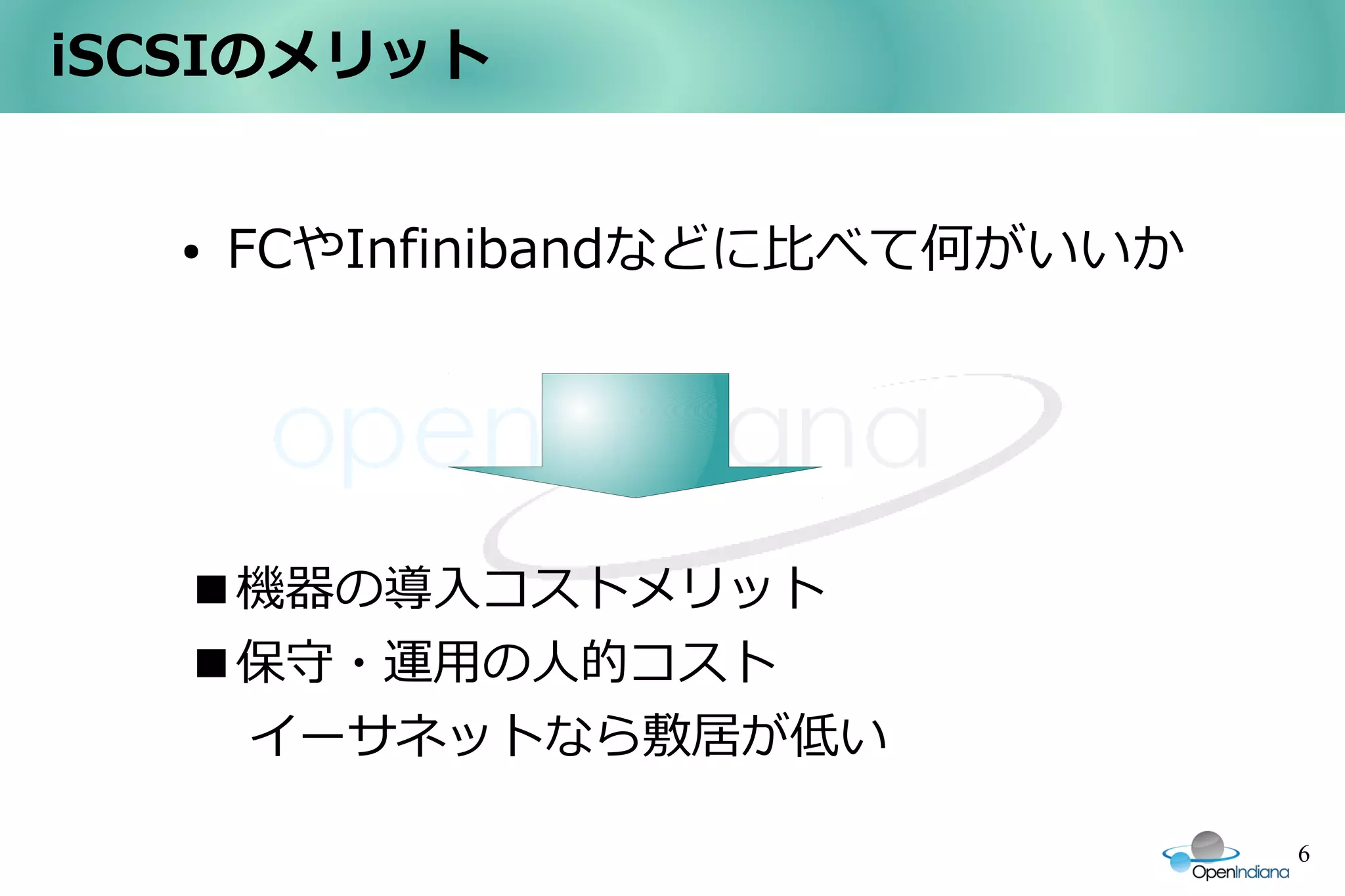

6. iSCSIのメリット
● FCやInfinibandなどに比べて何がいいか
■機器の導入コストメリット
■保守・運用の人的コスト
イーサネットなら敷居が低い
6

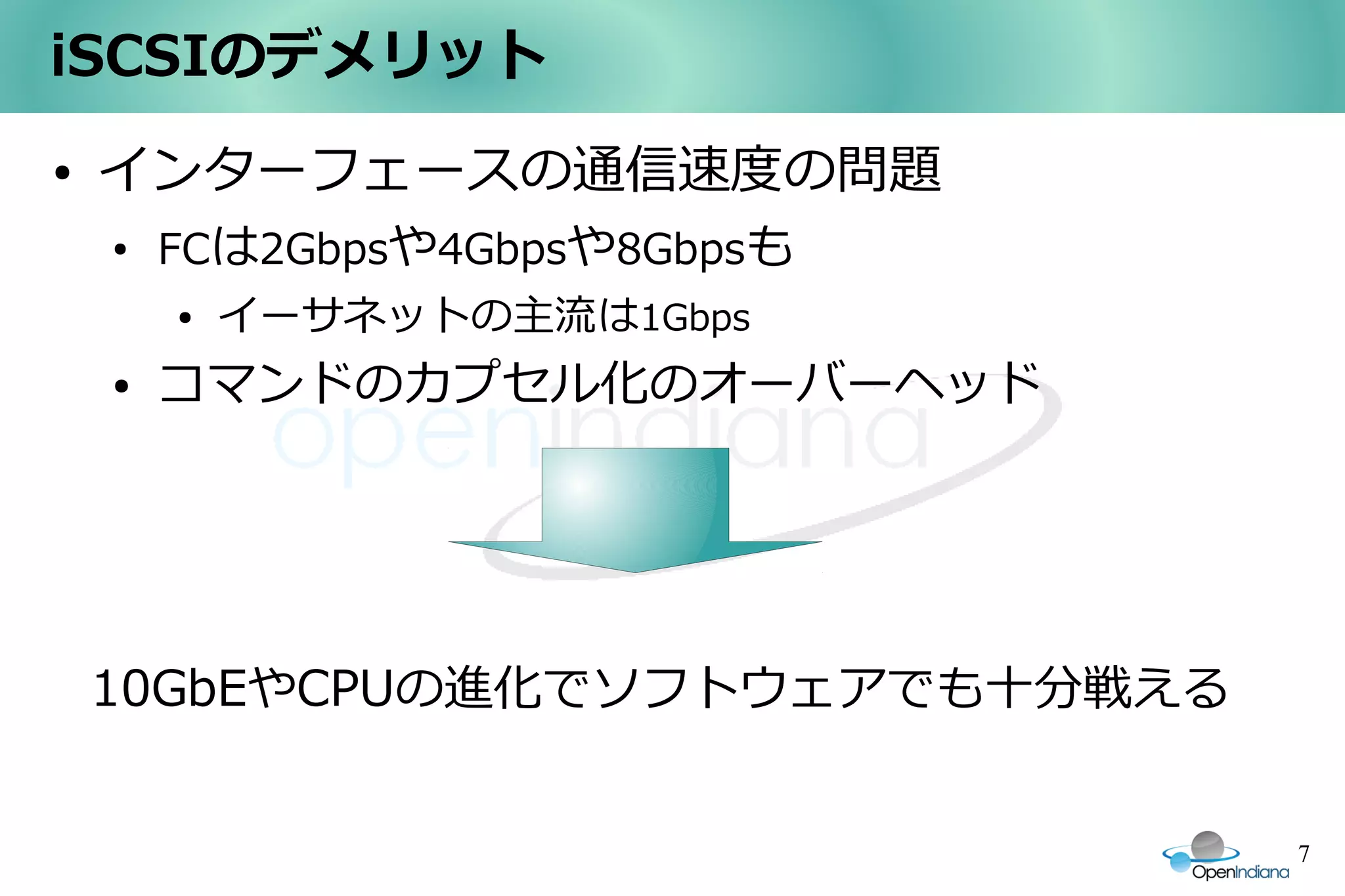

7. iSCSIのデメリット
● インターフェースの通信速度の問題
●
FCは2Gbpsや4Gbpsや8Gbpsも
● イーサネットの主流は1Gbps
● コマンドのカプセル化のオーバーヘッド
10GbEやCPUの進化でソフトウェアでも十分戦える
7

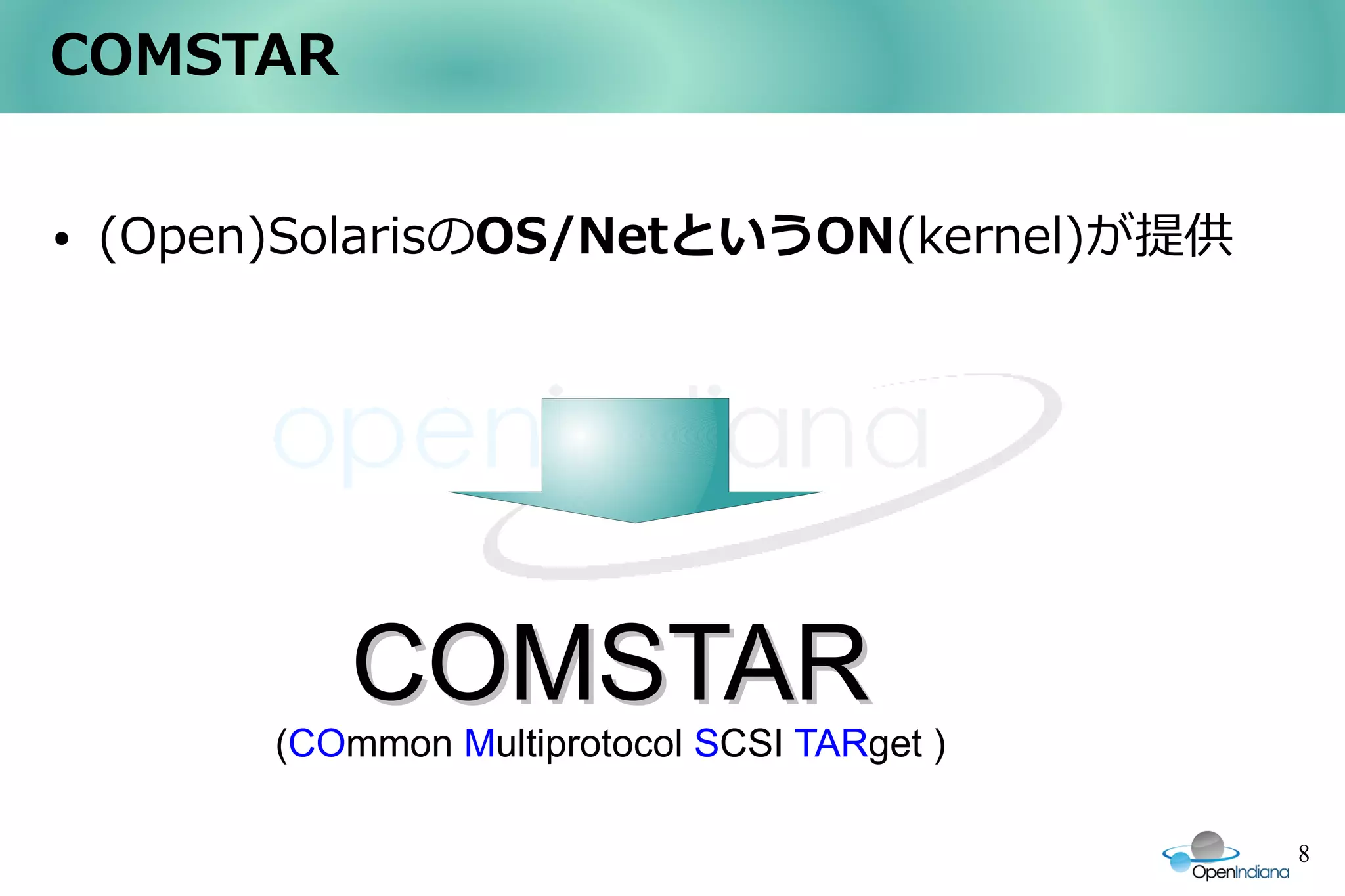

8. COMSTAR
● (Open)SolarisのOS/NetというON(kernel)が提供
COMSTAR
(COmmon Multiprotocol SCSI TARget )
8

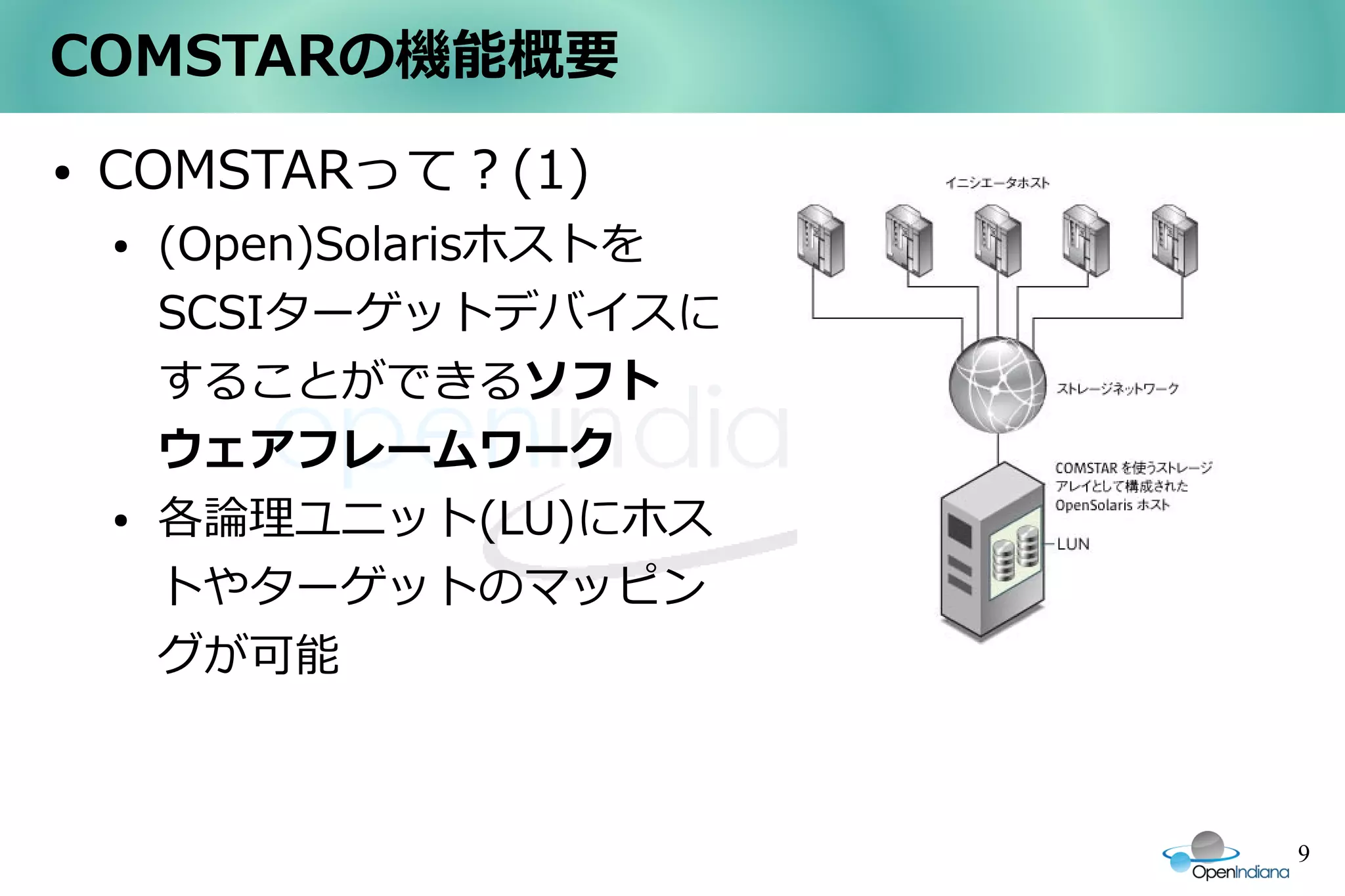

9. COMSTARの機能概要
● COMSTARって？(1)
● (Open)Solarisホストを
SCSIターゲットデバイスに
することができるソフト
ウェアフレームワーク
● 各論理ユニット(LU)にホス
トやターゲットのマッピン
グが可能
9

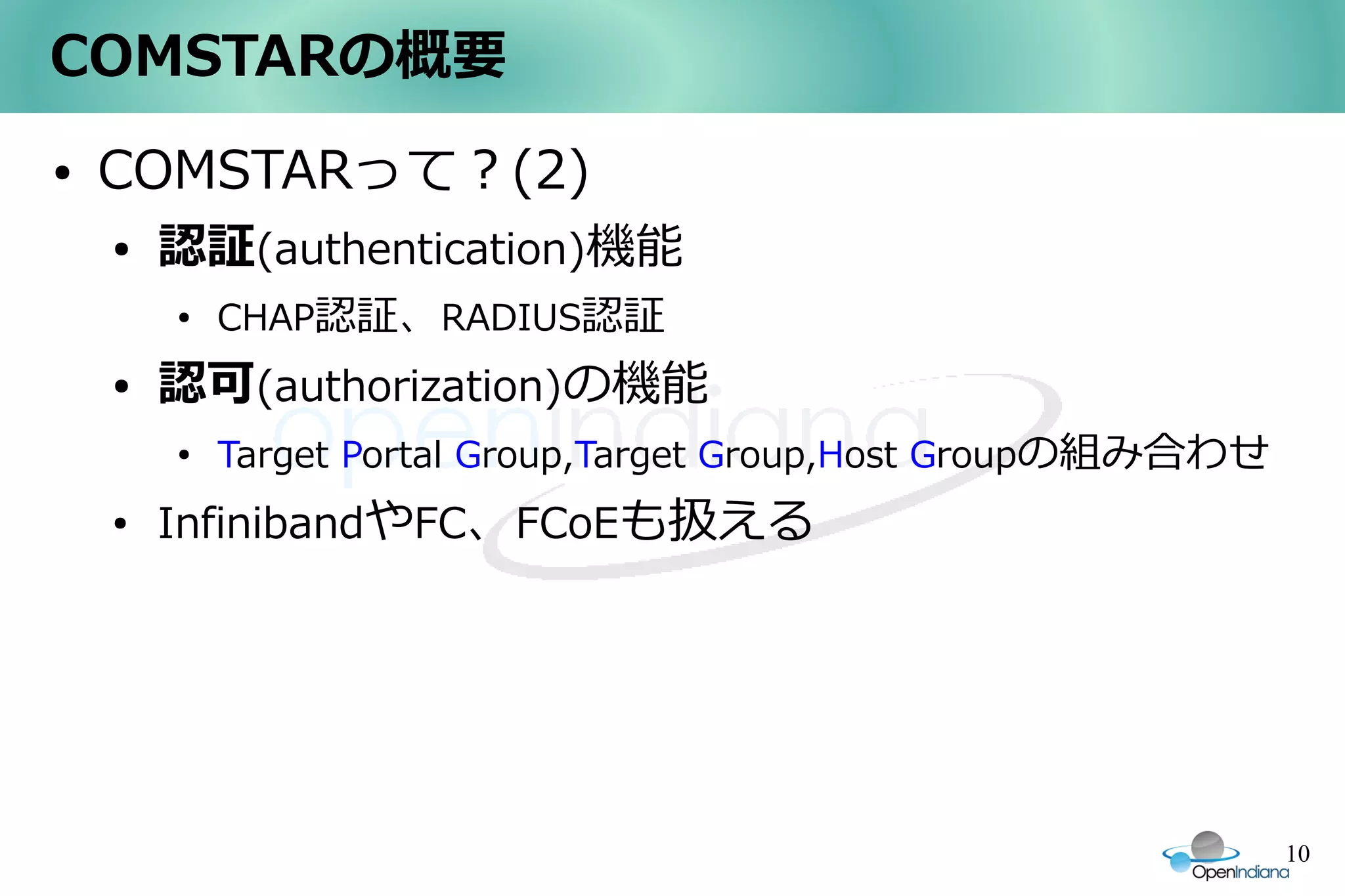

10. COMSTARの概要
● COMSTARって？(2)
● 認証(authentication)機能
●
CHAP認証、RADIUS認証
● 認可(authorization)の機能
●
Target Portal Group,Target Group,Host Groupの組み合わせ
●
InfinibandやFC、FCoEも扱える
10

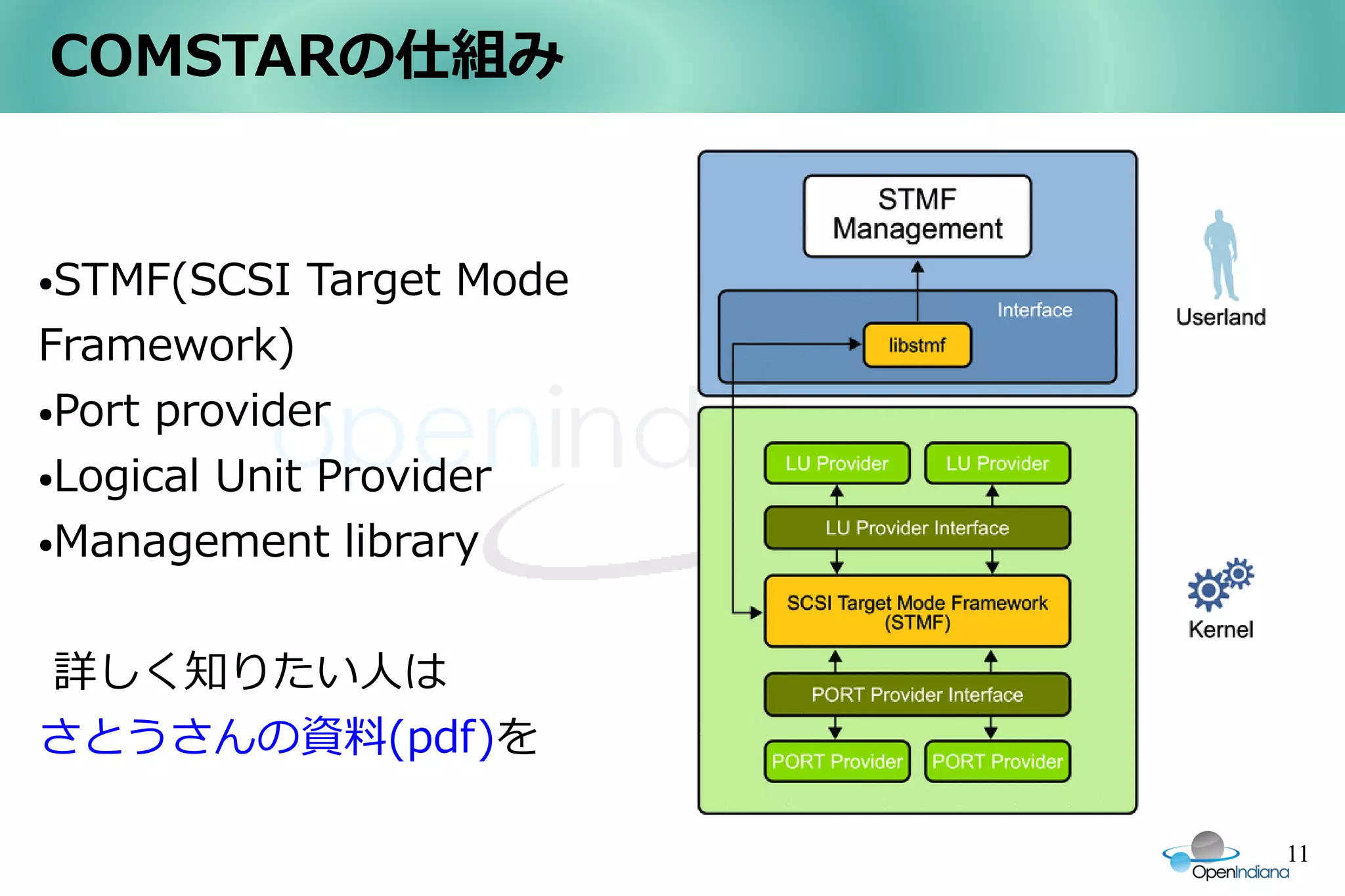

11. COMSTARの仕組み
●STMF(SCSI Target Mode
Framework)
●Port provider
●Logical Unit Provider
●Management library
詳しく知りたい人は
さとうさんの資料(pdf)を
11

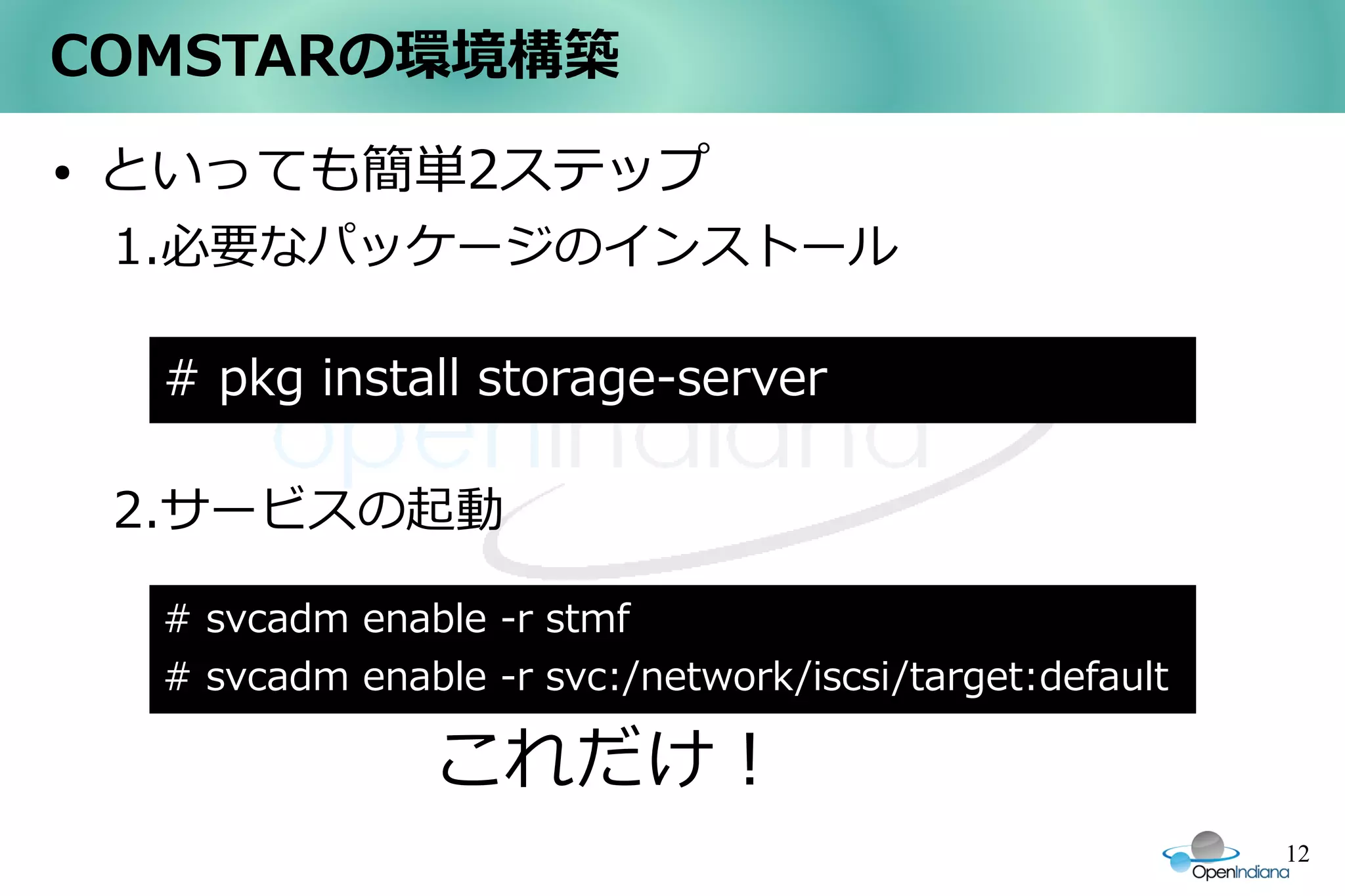

12. COMSTARの環境構築
● といっても簡単2ステップ
1.必要なパッケージのインストール
# pkg install storage-server
2.サービスの起動
# svcadm enable -r stmf
# svcadm enable -r svc:/network/iscsi/target:default
これだけ！
12

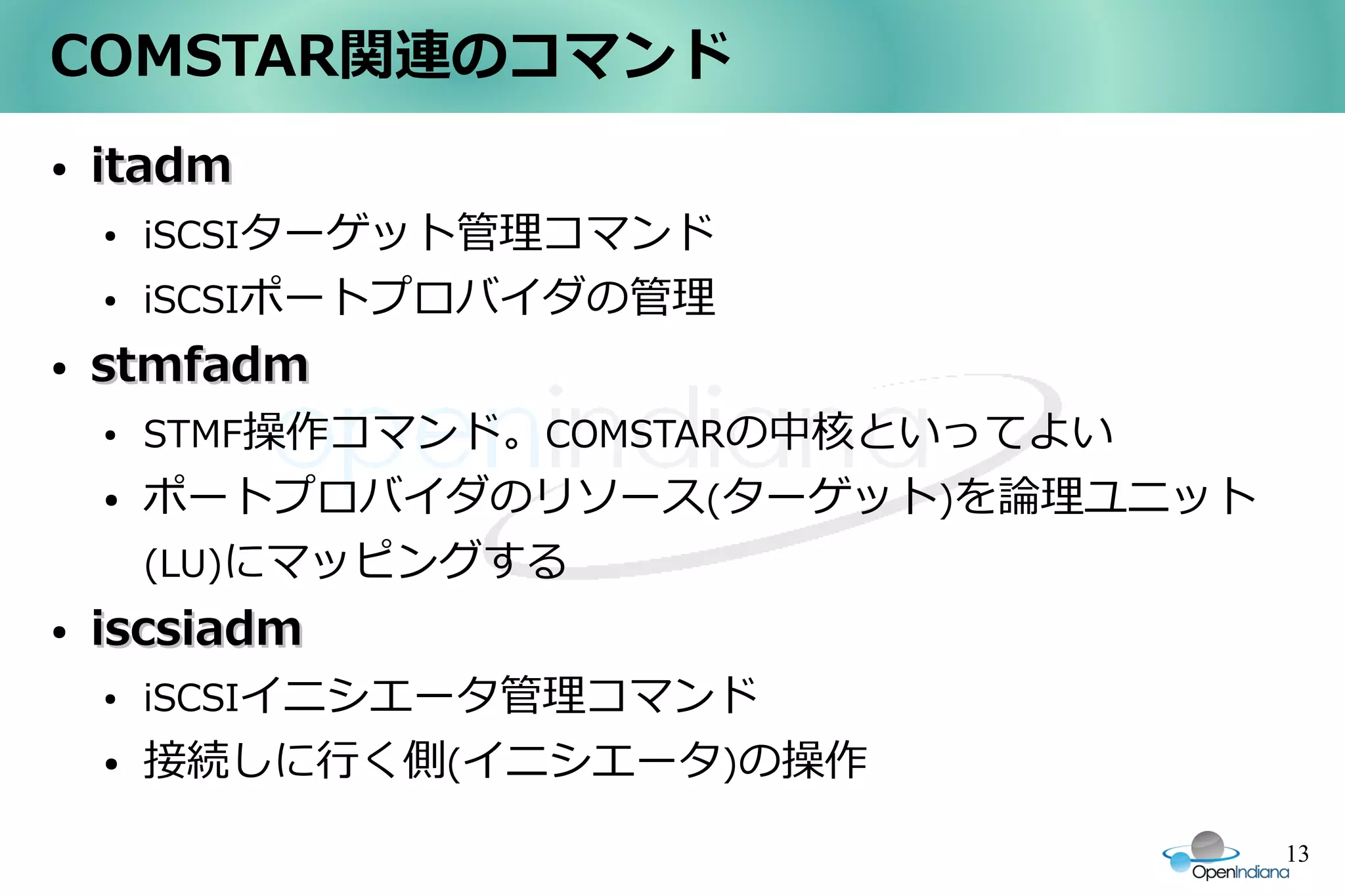

13. COMSTAR関連のコマンド
● itadm
● iSCSIターゲット管理コマンド
● iSCSIポートプロバイダの管理
● stmfadm
● STMF操作コマンド。COMSTARの中核といってよい
● ポートプロバイダのリソース(ターゲット)を論理ユニット
(LU)にマッピングする
● iscsiadm
● iSCSIイニシエータ管理コマンド
● 接続しに行く側(イニシエータ)の操作
13

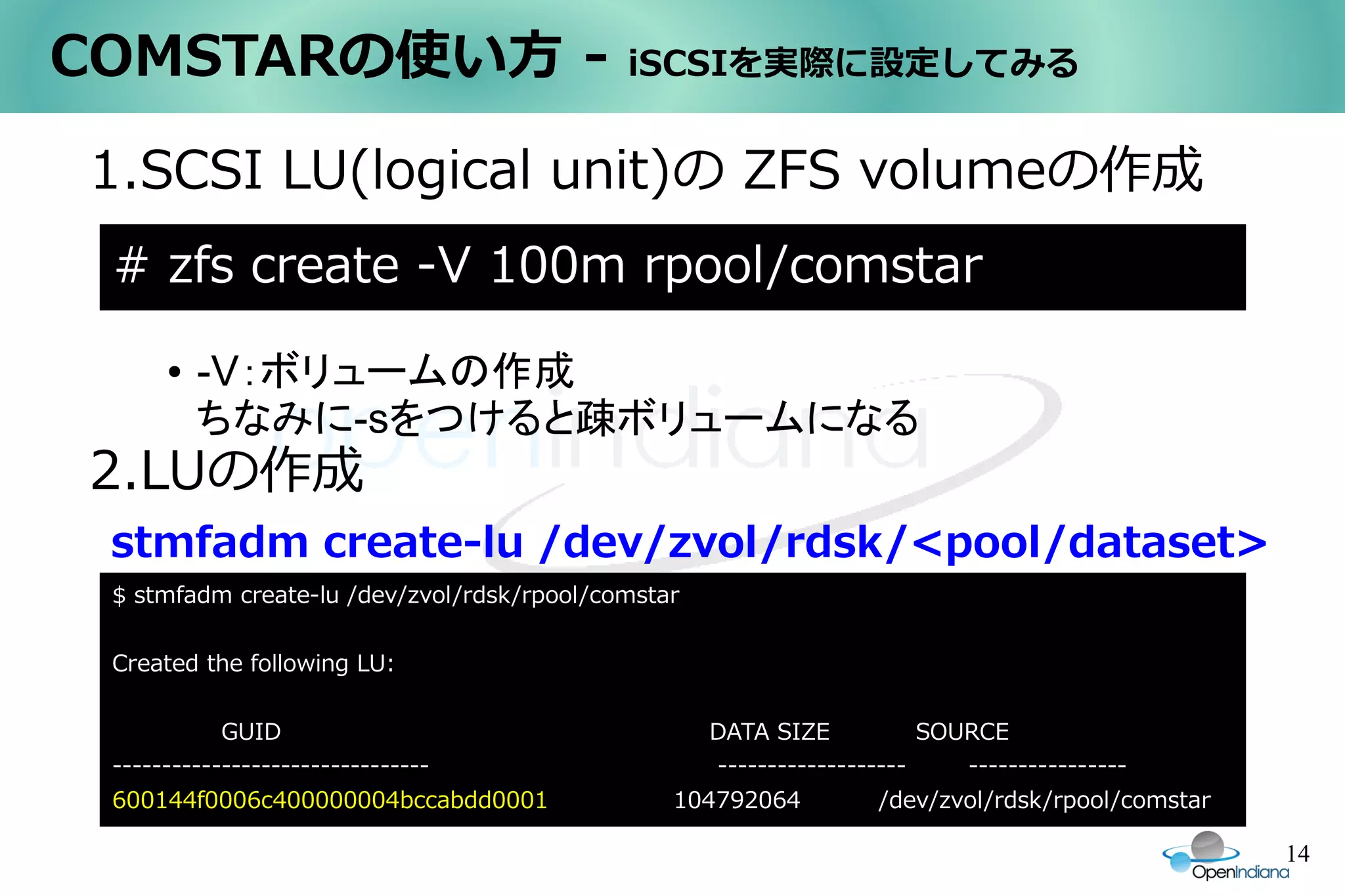

14. COMSTARの使い方 - iSCSIを実際に設定してみる
1.SCSI LU(logical unit)の ZFS volumeの作成
# zfs create -V 100m rpool/comstar
● -V：ボリュームの作成
ちなみに-sをつけると疎ボリュームになる
2.LUの作成
stmfadm create-lu /dev/zvol/rdsk/<pool/dataset>
$ stmfadm create-lu /dev/zvol/rdsk/rpool/comstar
Created the following LU:
GUID DATA SIZE SOURCE
-------------------------------- ------------------- ----------------
600144f0006c400000004bccabdd0001 104792064 /dev/zvol/rdsk/rpool/comstar
14

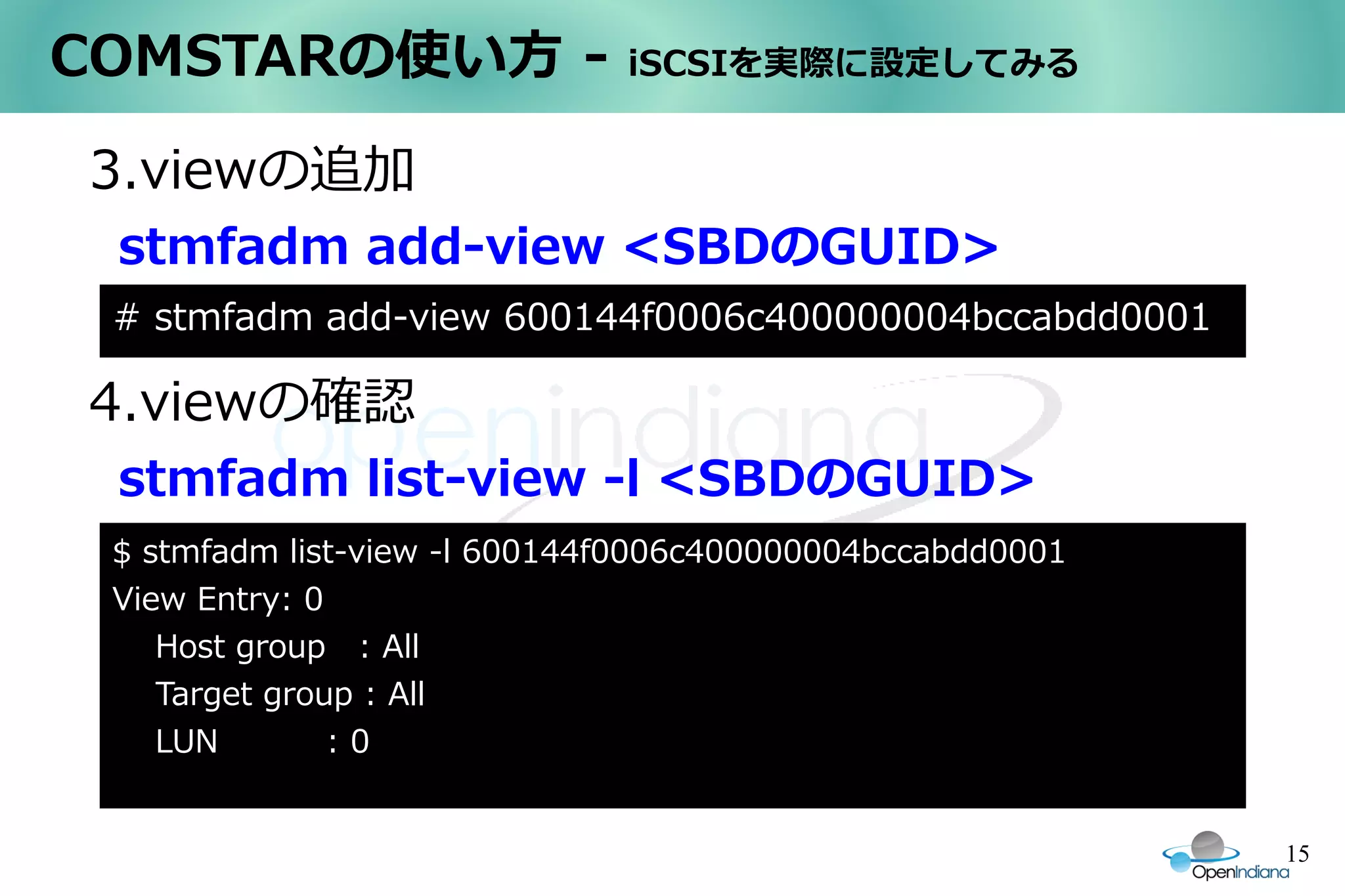

15. COMSTARの使い方 - iSCSIを実際に設定してみる
3.viewの追加
stmfadm add-view <SBDのGUID>
# stmfadm add-view 600144f0006c400000004bccabdd0001
4.viewの確認
stmfadm list-view -l <SBDのGUID>
$ stmfadm list-view -l 600144f0006c400000004bccabdd0001
View Entry: 0
Host group : All
Target group : All
LUN :0
15

16. COMSTARの使い方 - iSCSIを実際に設定してみる

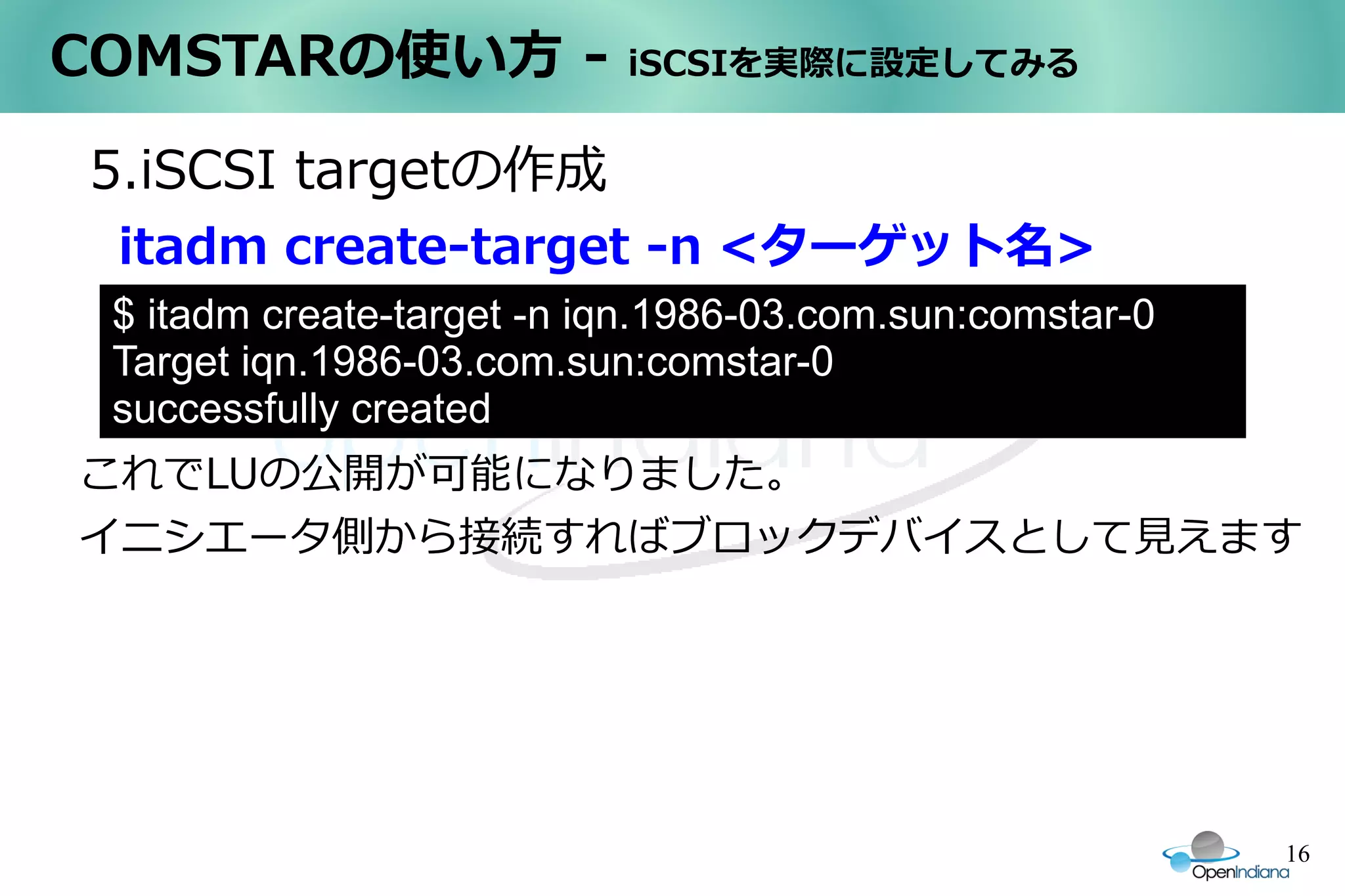

5.iSCSI targetの作成
itadm create-target -n <ターゲット名>
$ itadm create-target -n iqn.1986-03.com.sun:comstar-0
Target iqn.1986-03.com.sun:comstar-0
successfully created
これでLUの公開が可能になりました。
イニシエータ側から接続すればブロックデバイスとして見えます
16

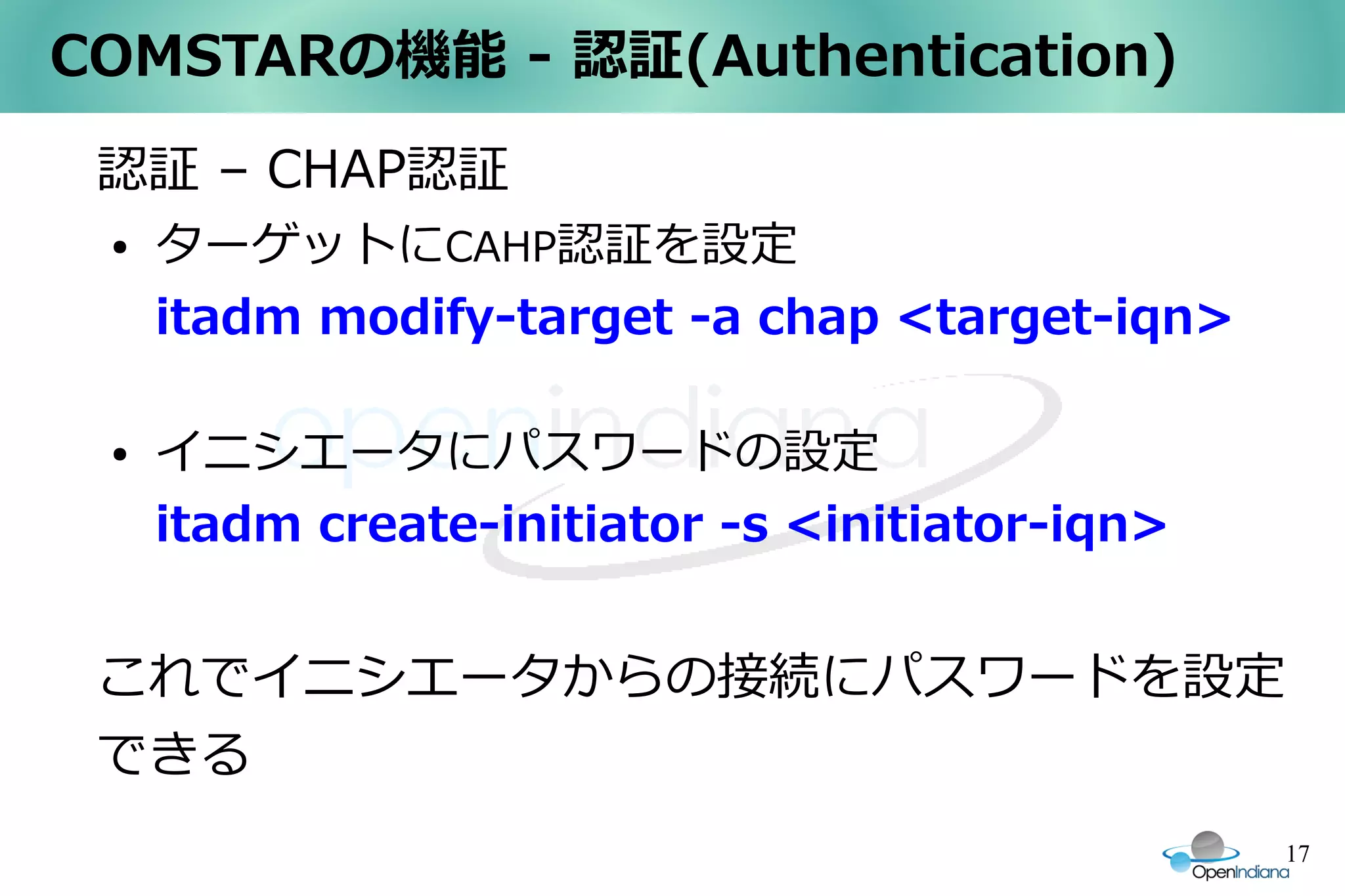

17. COMSTARの機能 - 認証(Authentication)
認証 – CHAP認証
● ターゲットにCAHP認証を設定
itadm modify-target -a chap <target-iqn>
● イニシエータにパスワードの設定
itadm create-initiator -s <initiator-iqn>
これでイニシエータからの接続にパスワードを設定
できる
17

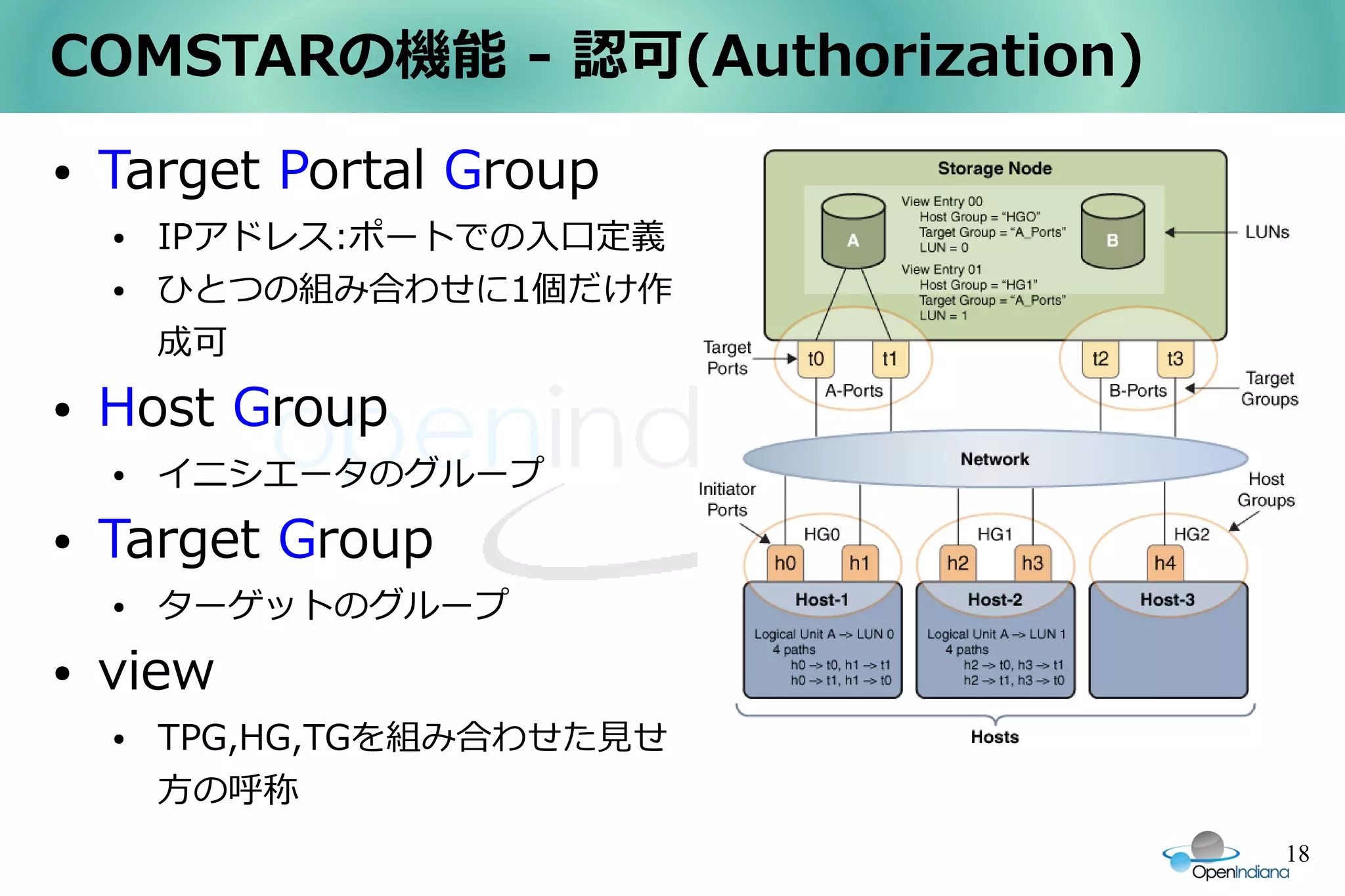

18. COMSTARの機能 - 認可(Authorization)
● Target Portal Group
● IPアドレス:ポートでの入口定義
● ひとつの組み合わせに1個だけ作
成可
● Host Group
● イニシエータのグループ
● Target Group
● ターゲットのグループ
● view
● TPG,HG,TGを組み合わせた見せ
方の呼称
18

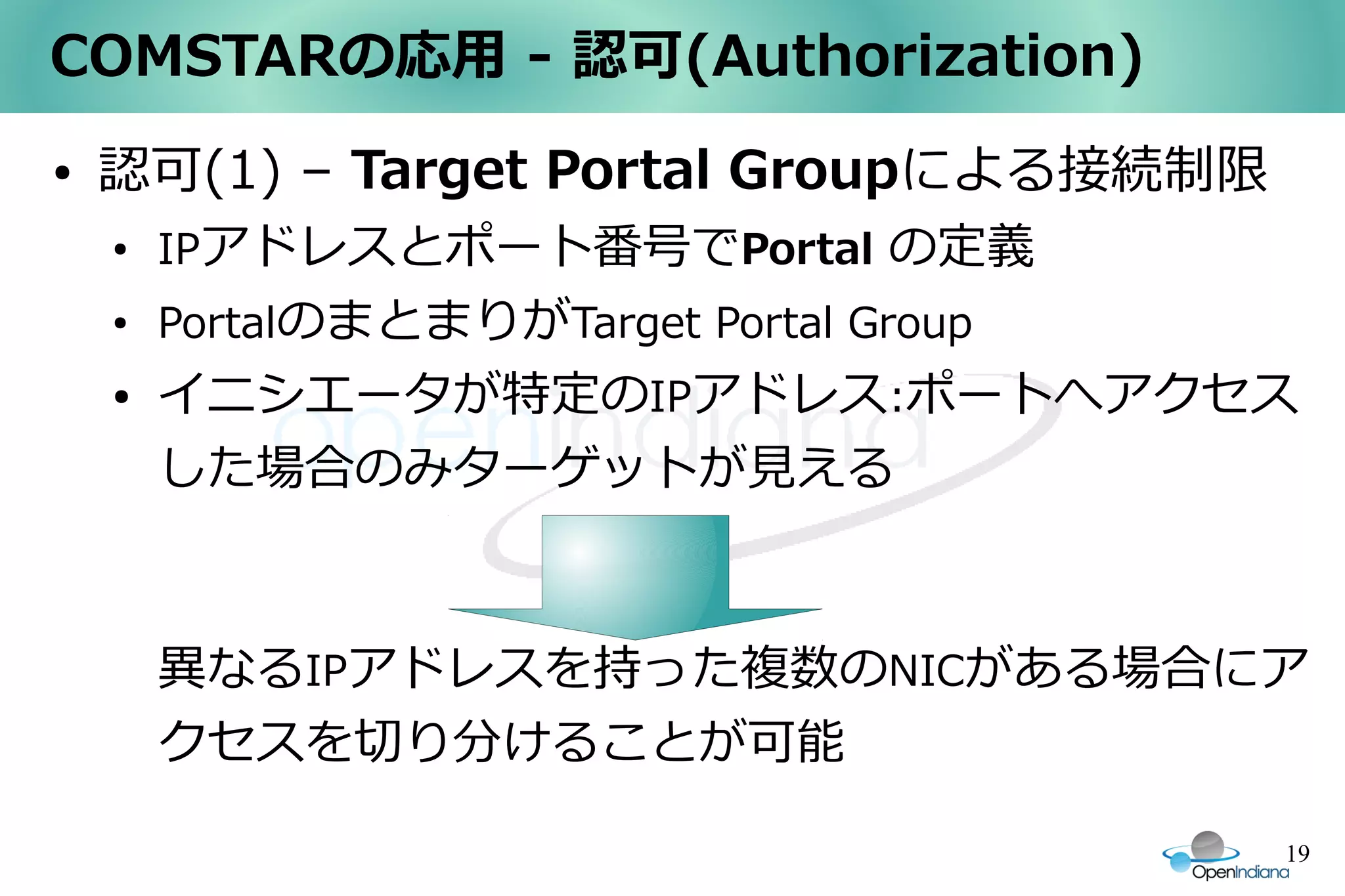

19. COMSTARの応用 - 認可(Authorization)
● 認可(1) – Target Portal Groupによる接続制限
●
IPアドレスとポート番号でPortal の定義
●
PortalのまとまりがTarget Portal Group
● イニシエータが特定のIPアドレス:ポートへアクセス
した場合のみターゲットが見える
異なるIPアドレスを持った複数のNICがある場合にア
クセスを切り分けることが可能
19

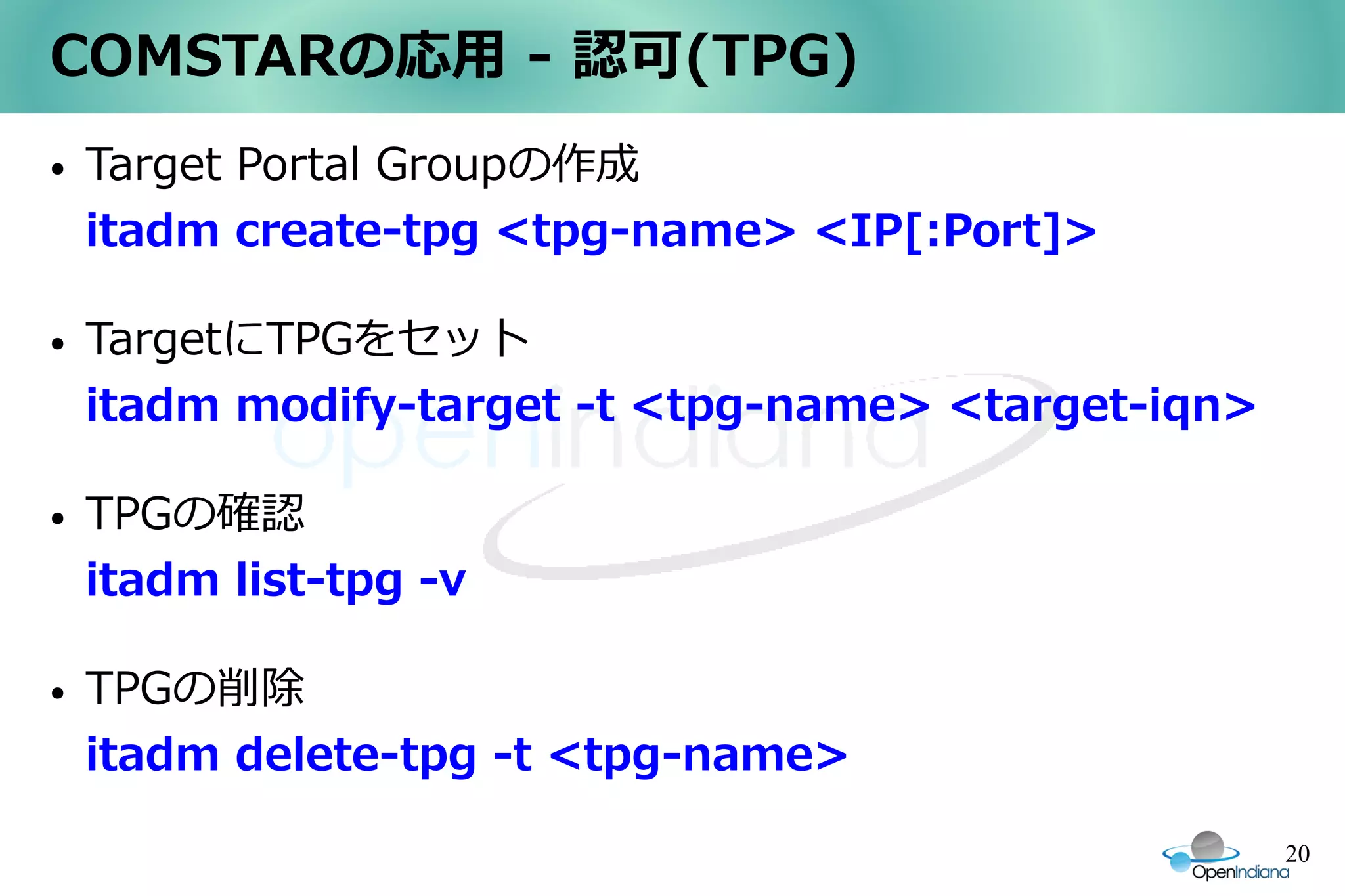

20. COMSTARの応用 - 認可(TPG)
● Target Portal Groupの作成
itadm create-tpg <tpg-name> <IP[:Port]>
● TargetにTPGをセット
itadm modify-target -t <tpg-name> <target-iqn>
● TPGの確認
itadm list-tpg -v
● TPGの削除
itadm delete-tpg -t <tpg-name>
20

21. COMSTARの応用 - 認可(TPG)
● TPGへの変更作業はできない
● itadm modify-tpg 的なコマンドはない
● IPアドレスの変更もできない
● TPGへのターゲットの追加・削除は可能
● ターゲット側へ設定する
TPG自体を変更したい場合は削除して作り直し
＼(^o^)／
21

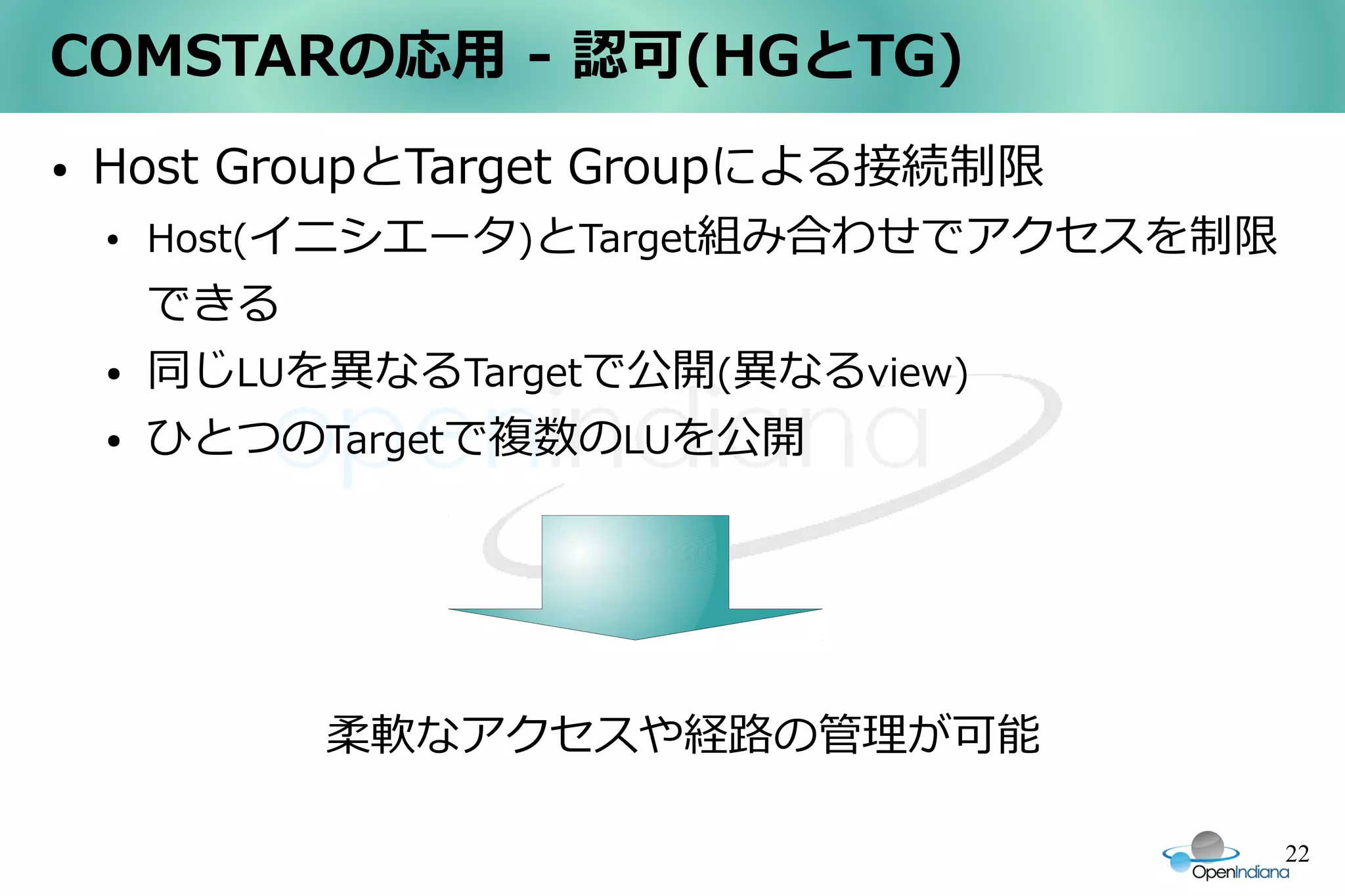

22. COMSTARの応用 - 認可(HGとTG)
● Host GroupとTarget Groupによる接続制限
● Host(イニシエータ)とTarget組み合わせでアクセスを制限
できる
● 同じLUを異なるTargetで公開(異なるview)
● ひとつのTargetで複数のLUを公開
柔軟なアクセスや経路の管理が可能
22

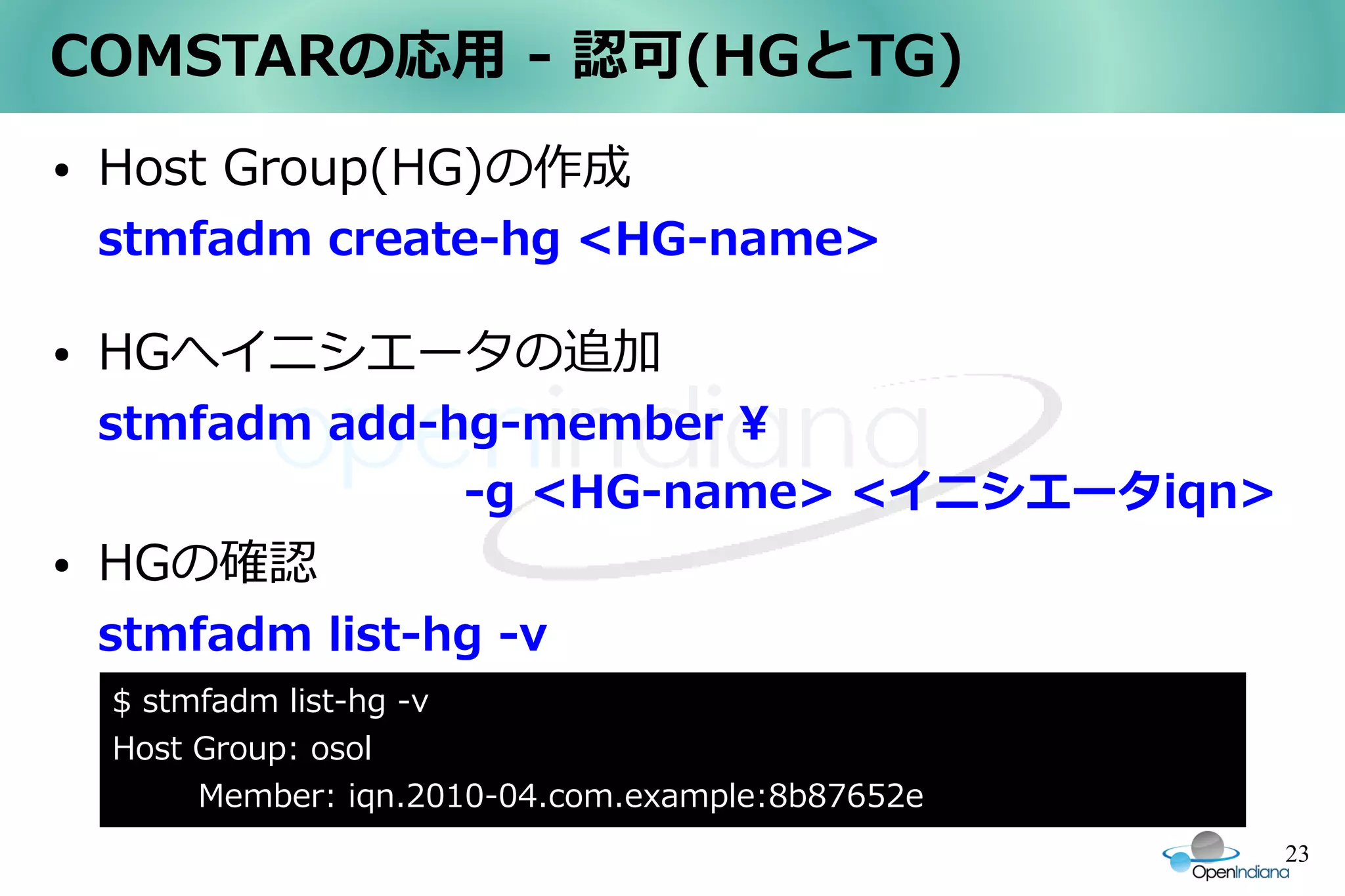

23. COMSTARの応用 - 認可(HGとTG)
● Host Group(HG)の作成
stmfadm create-hg <HG-name>
● HGへイニシエータの追加
stmfadm add-hg-member
-g <HG-name> <イニシエータiqn>
● HGの確認
stmfadm list-hg -v
$ stmfadm list-hg -v
Host Group: osol
Member: iqn.2010-04.com.example:8b87652e
23

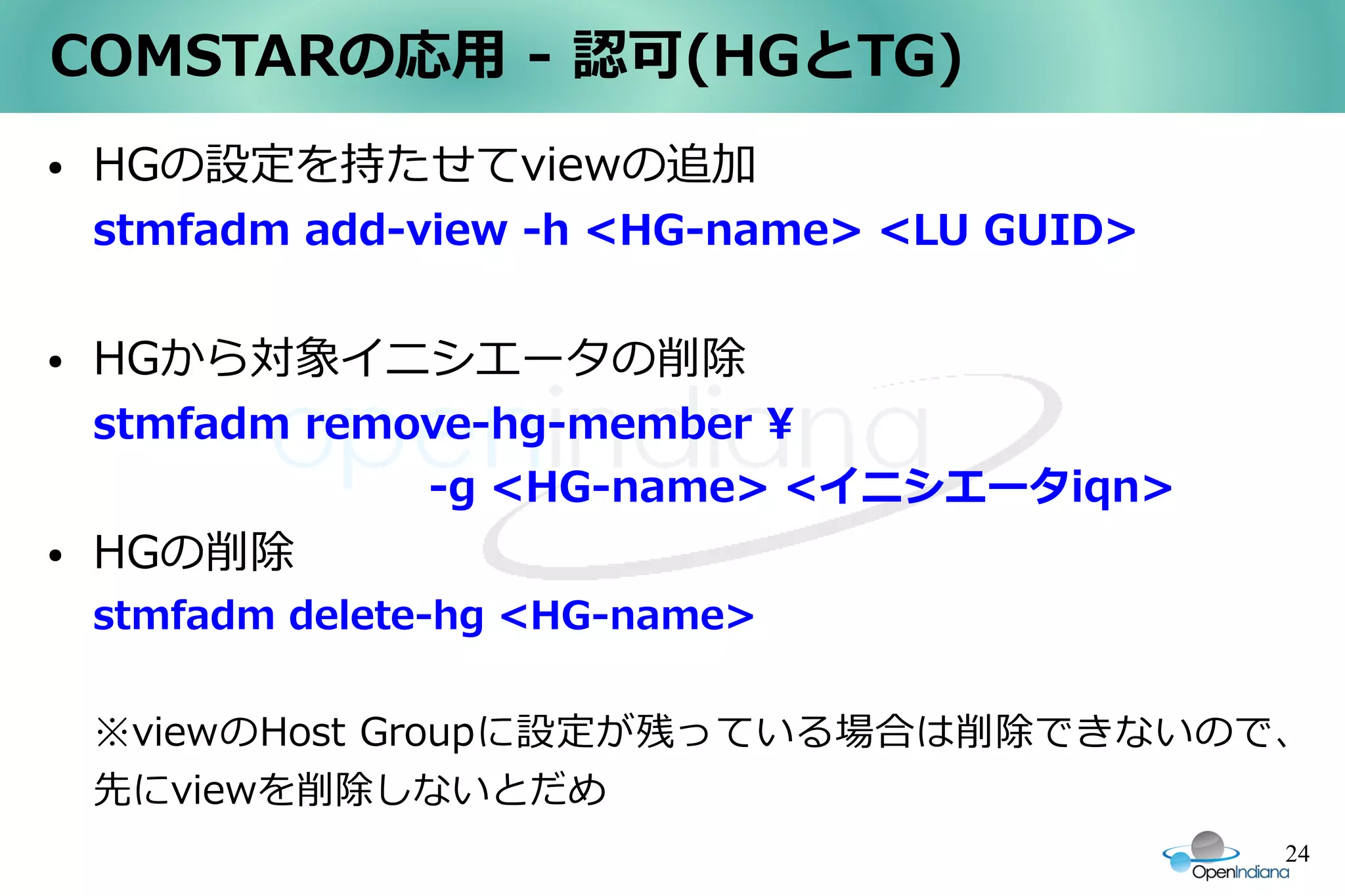

24. COMSTARの応用 - 認可(HGとTG)
● HGの設定を持たせてviewの追加
stmfadm add-view -h <HG-name> <LU GUID>
● HGから対象イニシエータの削除
stmfadm remove-hg-member
-g <HG-name> <イニシエータiqn>
● HGの削除
stmfadm delete-hg <HG-name>
※viewのHost Groupに設定が残っている場合は削除できないので、
先にviewを削除しないとだめ
24

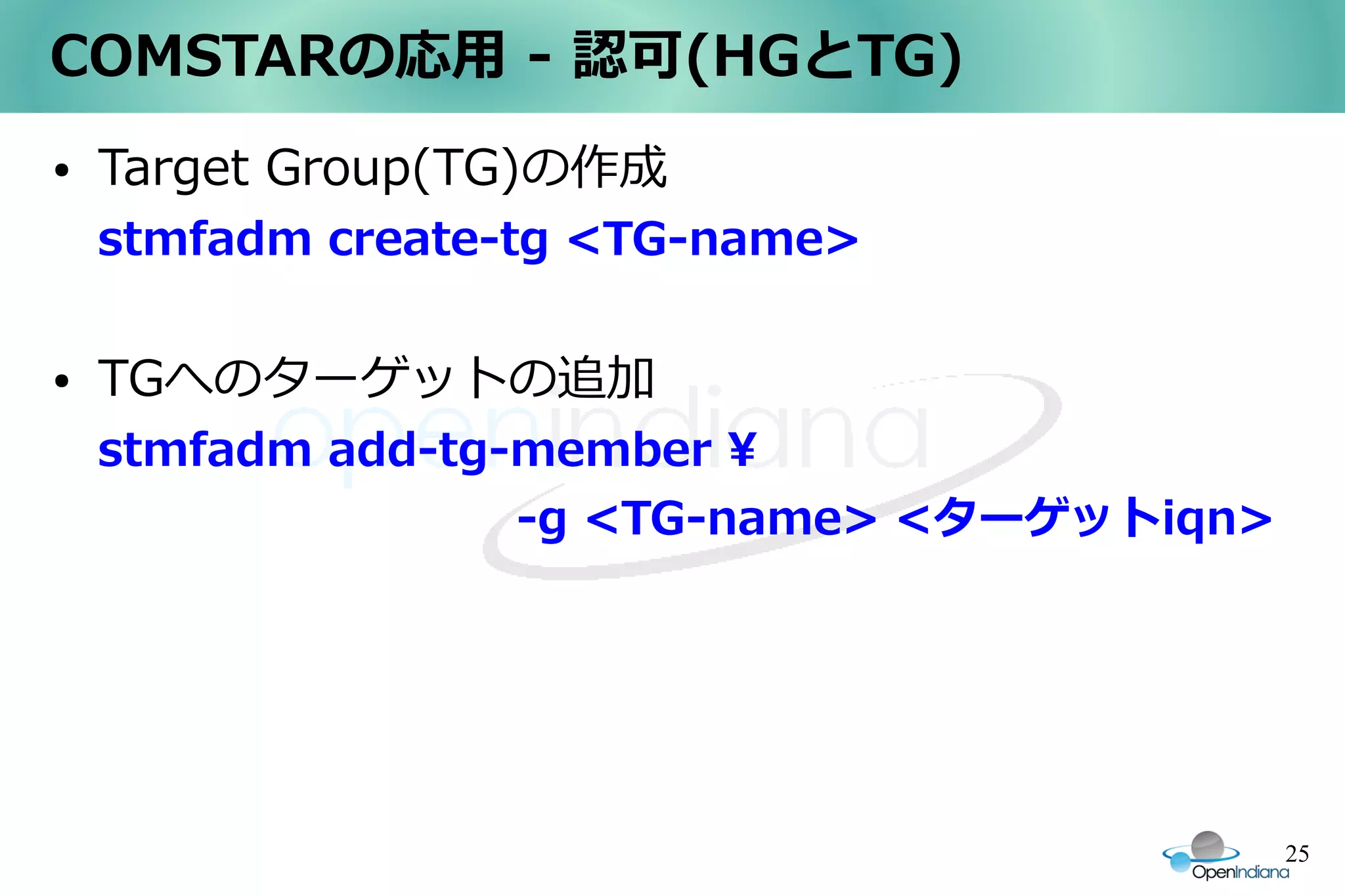

25. COMSTARの応用 - 認可(HGとTG)
● Target Group(TG)の作成
stmfadm create-tg <TG-name>
● TGへのターゲットの追加
stmfadm add-tg-member
-g <TG-name> <ターゲットiqn>
25

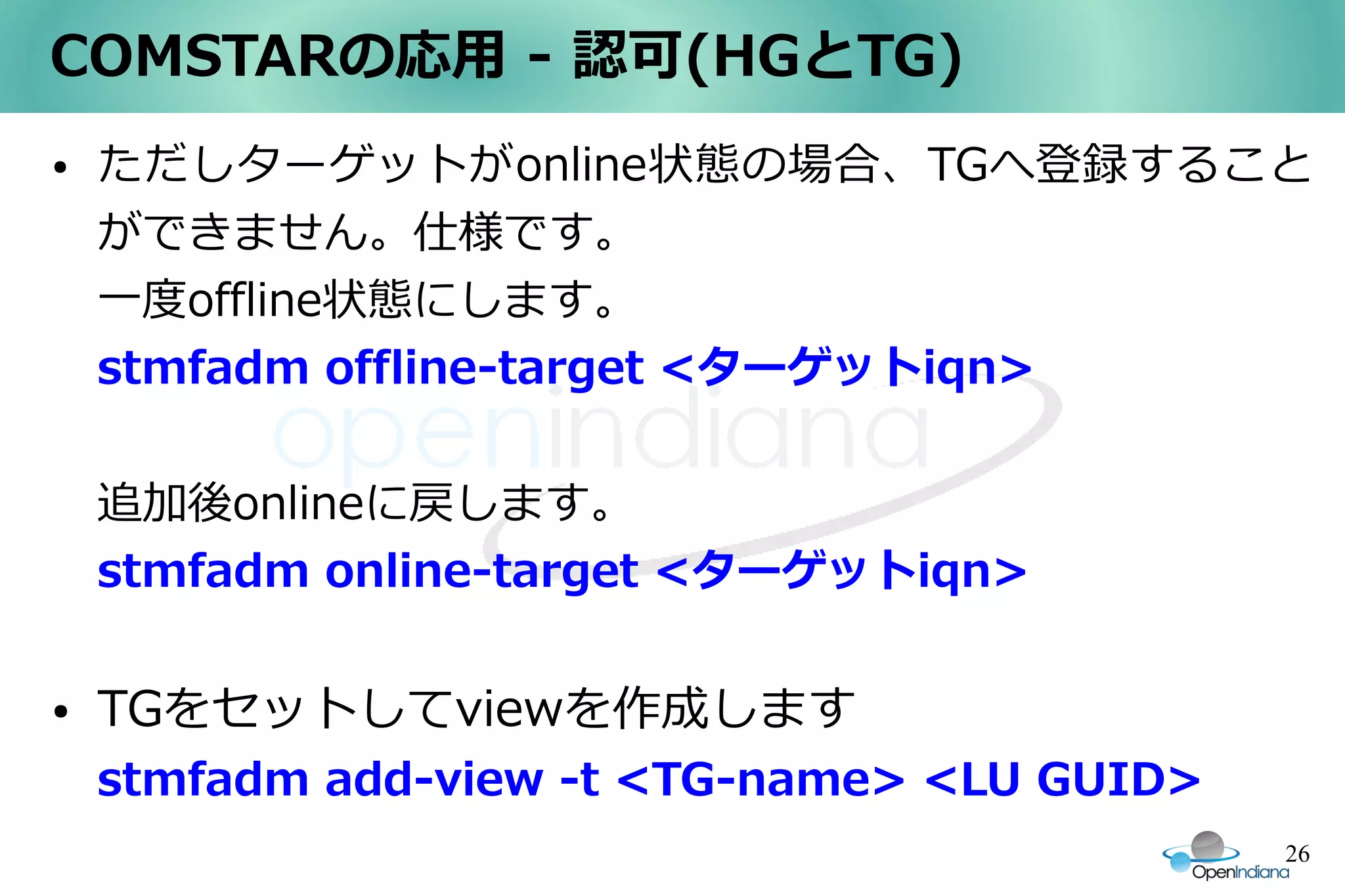

26. COMSTARの応用 - 認可(HGとTG)
● ただしターゲットがonline状態の場合、TGへ登録すること
ができません。仕様です。
一度offline状態にします。
stmfadm offline-target <ターゲットiqn>
追加後onlineに戻します。
stmfadm online-target <ターゲットiqn>
● TGをセットしてviewを作成します
stmfadm add-view -t <TG-name> <LU GUID>
26

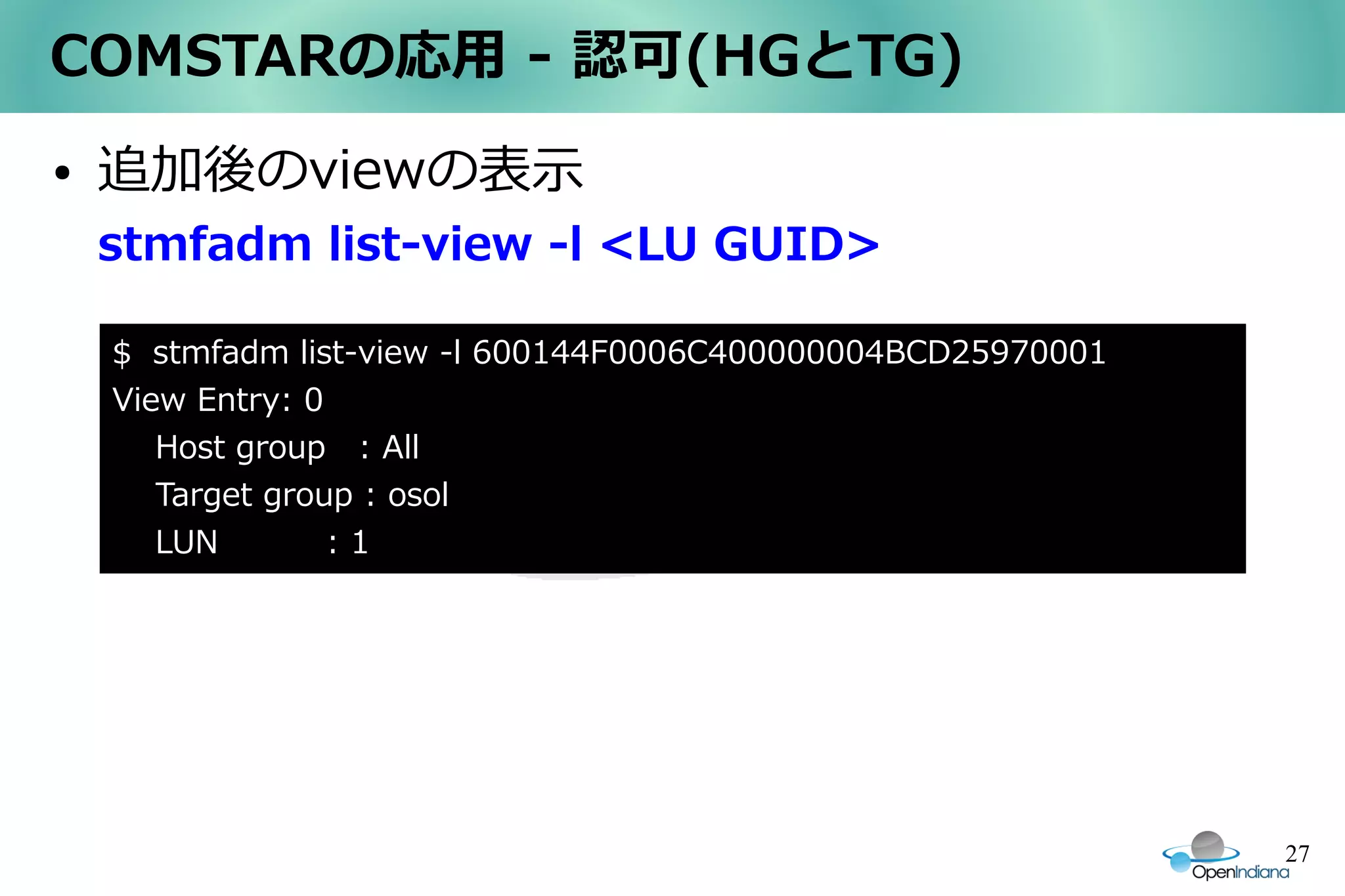

27. COMSTARの応用 - 認可(HGとTG)
● 追加後のviewの表示
stmfadm list-view -l <LU GUID>
$ stmfadm list-view -l 600144F0006C400000004BCD25970001
View Entry: 0
Host group : All
Target group : osol
LUN :1
27

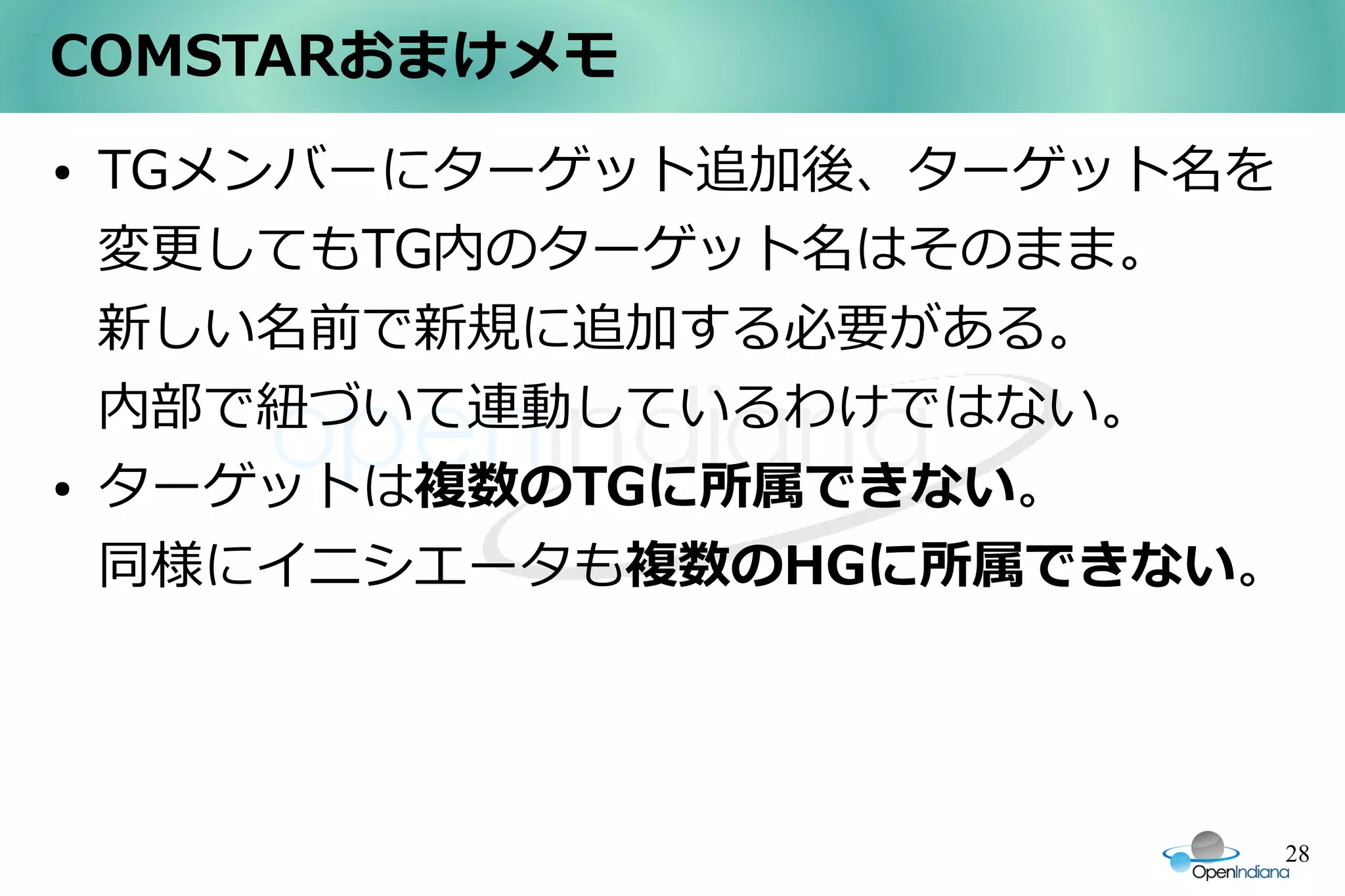

28. COMSTARおまけメモ
● TGメンバーにターゲット追加後、ターゲット名を
変更してもTG内のターゲット名はそのまま。
新しい名前で新規に追加する必要がある。
内部で紐づいて連動しているわけではない。
● ターゲットは複数のTGに所属できない。
同様にイニシエータも複数のHGに所属できない。
28

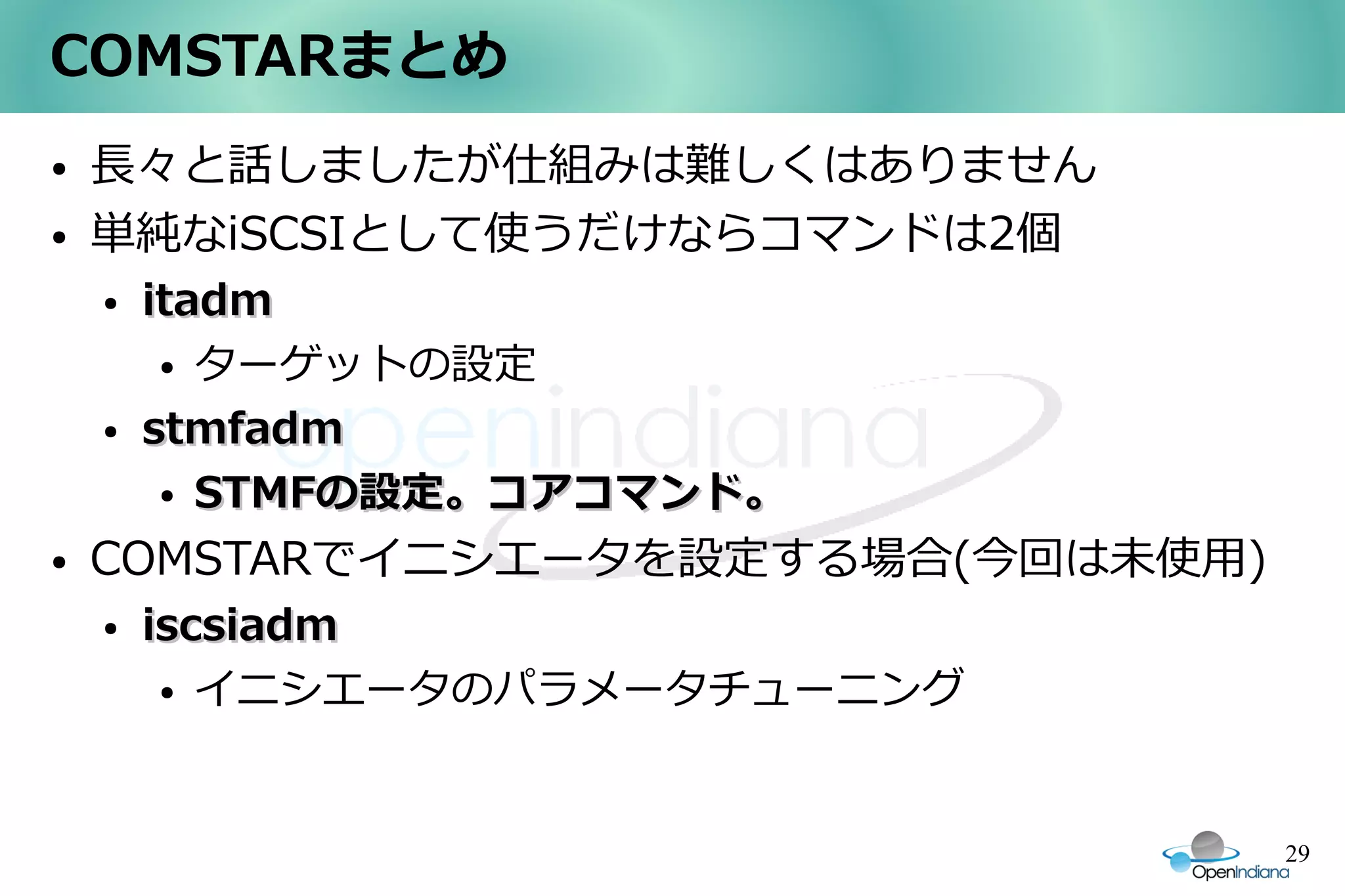

29. COMSTARまとめ
● 長々と話しましたが仕組みは難しくはありません
● 単純なiSCSIとして使うだけならコマンドは2個
● itadm
● ターゲットの設定
● stmfadm
● STMFの設定。コアコマンド。
● COMSTARでイニシエータを設定する場合(今回は未使用)
● iscsiadm
● イニシエータのパラメータチューニング
29

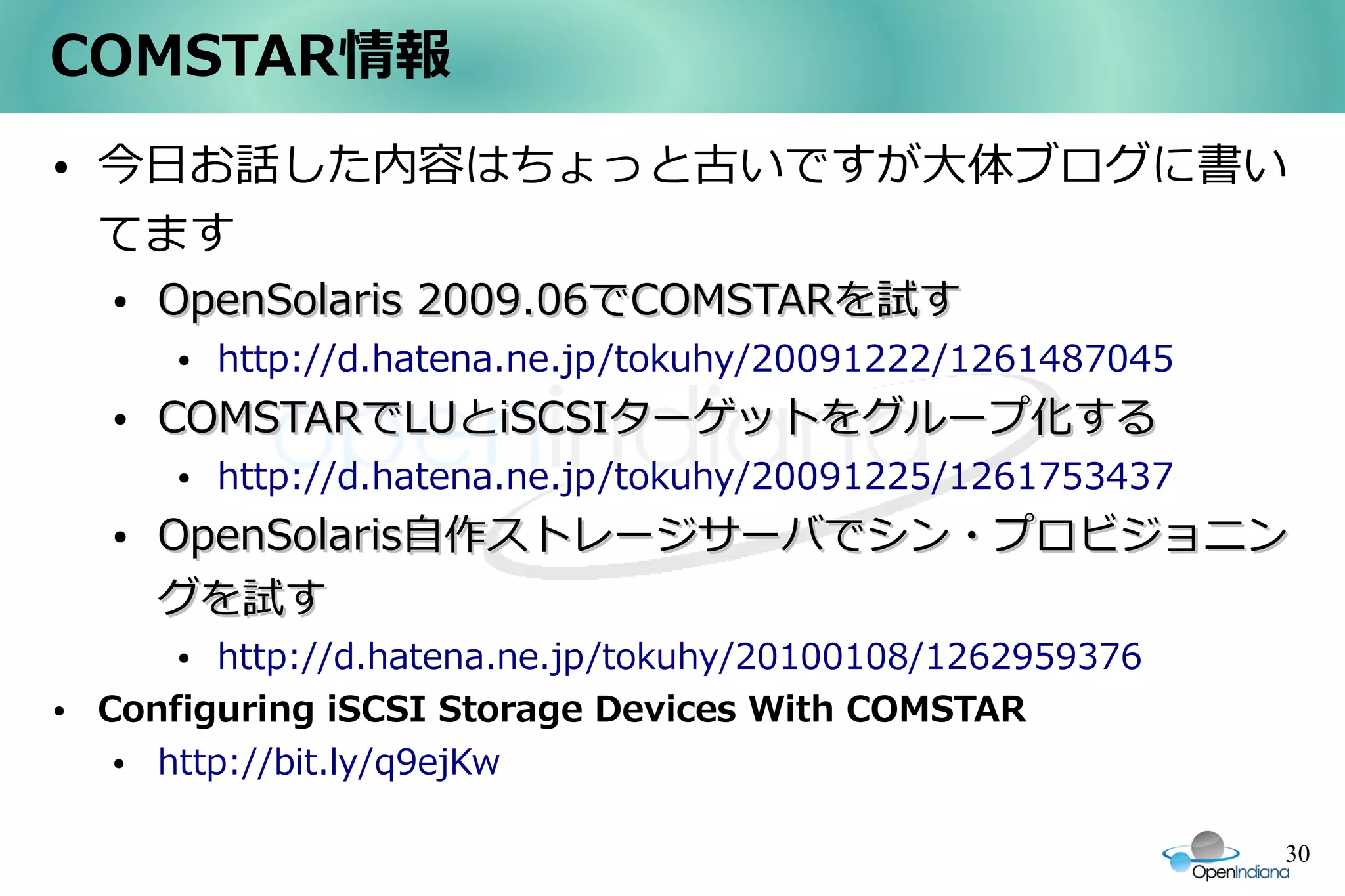

30. COMSTAR情報
● 今日お話した内容はちょっと古いですが大体ブログに書い
てます
● OpenSolaris 2009.06でCOMSTARを試す
● http://d.hatena.ne.jp/tokuhy/20091222/1261487045
● COMSTARでLUとiSCSIターゲットをグループ化する
● http://d.hatena.ne.jp/tokuhy/20091225/1261753437
● OpenSolaris自作ストレージサーバでシン・プロビジョニン
グを試す
● http://d.hatena.ne.jp/tokuhy/20100108/1262959376
● Configuring iSCSI Storage Devices With COMSTAR
● http://bit.ly/q9ejKw
30

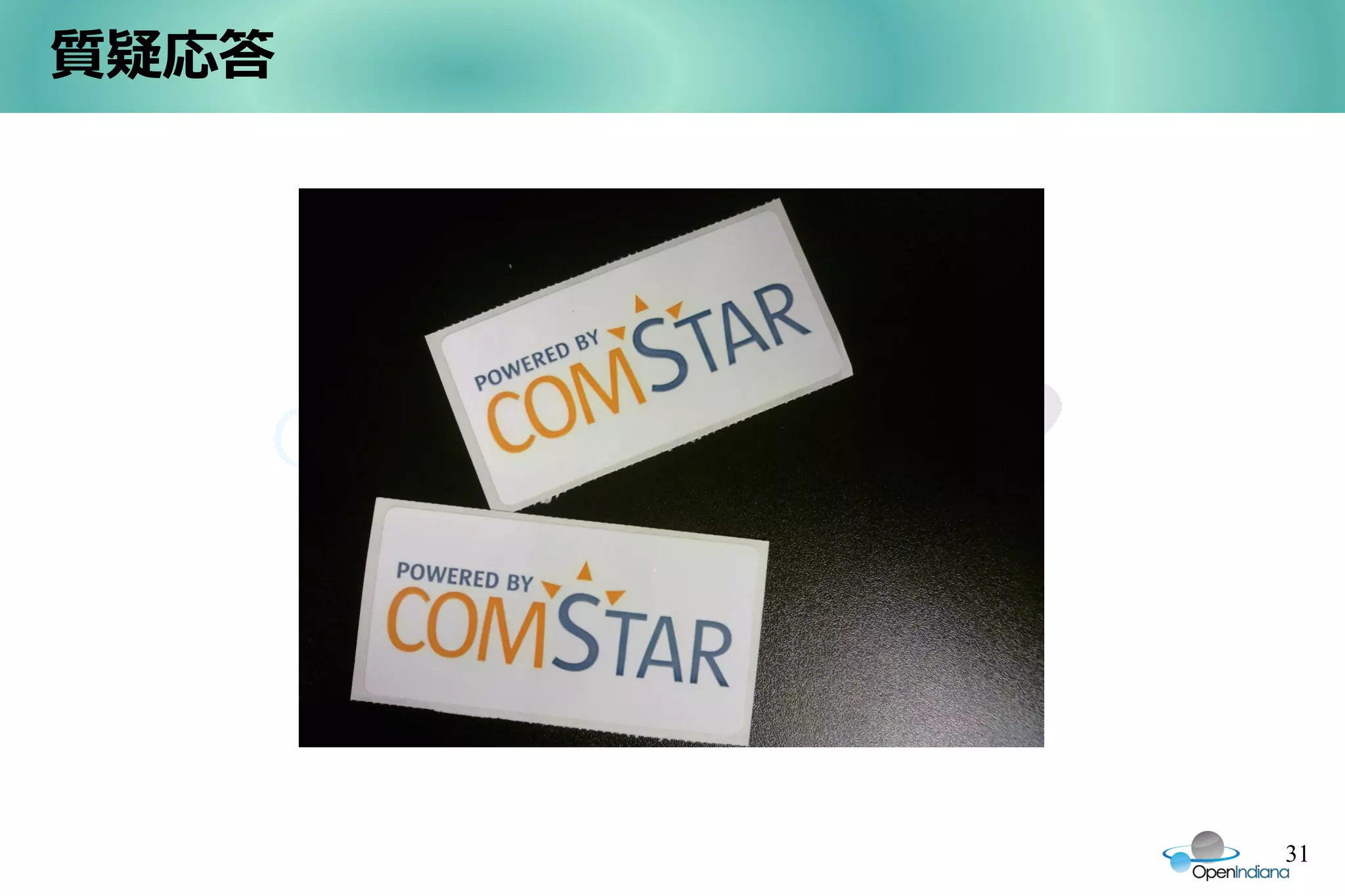

31. 質疑応答
31
