OSC2012Kansai@Kyoto 自宅SAN友の会 - インフラエンジニアなら知っておきたいストレージのはなし

プロフィール
島崎聡史（twitter: @smzksts）
- 自宅SAN友の会主宰
- Citrix Systems Japan K.KでSEをしています
- デスクトップ仮想化：XenDesktop
- サーバ仮想化：XenServer
- クラウド構築・管理：CloudStack
- 元メーカー系研修ベンダー講師：仮想化＆ストレージ講師
- VMware Certified Instructor, Xen, KVM,
Solaris Containers, Eucalyptus, Fujitsu ETERNUS, etc...

#jitakusan #osckansai Page 2

コミュニティ紹介
2010年4月23日発足
- ML参加者 100名以上
自宅にSAN（Storage Area Network）の検証環境を
作りたい人のためのコミュニティ
コンセプト
- ストレージ技術を中心に、
自宅に無さそうなものを
自宅でやっちゃいましょう。

本日のテーマ

①ストレージの基礎

②自宅SANの始めかた

ストレージの基礎
（を仮想化と絡めて）


ストレージとストレージシステム

「ストレージ」
- 補助記憶装置あるいは媒体そのもの
（HDD、SSD、ディスクアレイなど）
「ストレージシステム」
- コンピュータに大容量・高性能・高信頼性・高運
用性な補助記憶装置を提供する仕組み
- ディスクアレイ＋接続装置＋管理ツールなど


サーバ仮想化とストレージシステム
VM VM VM VM VM VM VM VM VM
ハイパーバイザハイパーバイザハイパーバイザ

Network
VMの VMの VMの
ISOイメージ
構成情報仮想HDD テンプレート
共有ストレージ

共有ストレージのメリットその1
ライブマイグレーション - VMを稼働させたまま
別ホストへ移動
VM VM VM VM - メモリデータの移動
ハイパーバイザハイパーバイザ - ハイパーバイザ間で
LAN LANを使用した通信
- 自動化により負荷分散にも応用
Network
- 移動先のホストからも
仮想HDD
同一の仮想HDDを
参照する必要がある

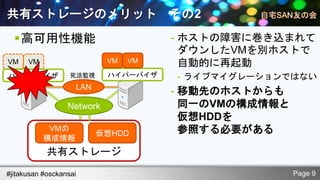

高可用性機能 - ホストの障害に巻き込まれて
ダウンしたVMを別ホストで
VM VM VM VM 自動的に再起動
ハイパーバイザ死活監視ハイパーバイザ - ライブマイグレーションではない
LAN
- 移動先のホストからも
Network 同一のVMの構成情報と
仮想HDDを
VMの
仮想HDD 参照する必要がある
構成情報

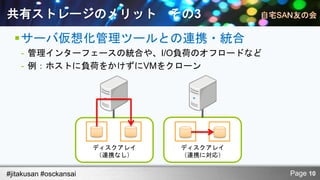

サーバ仮想化管理ツールとの連携・統合
- 管理インターフェースの統合や、I/O負荷のオフロードなど
- 例：ホストに負荷をかけずにVMをクローン

ディスクアレイディスクアレイ
（連携なし）（連携に対応）


サーバ仮想化にはストレージ
システムが欠かせない存在
↓
ストレージシステムの
基本を押さえよう！

ストレージシステムの構成要素

ディスクアレイ
（共有ストレージ）
さまざまな接続方式
管理ツール

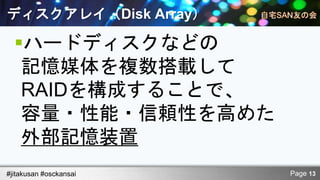

ディスクアレイ（Disk Array）

ハードディスクなどの
記憶媒体を複数搭載して
RAIDを構成することで、
容量・性能・信頼性を高めた
外部記憶装置

ディスクアレイの例

ディスクがたくさん

※画像はウィキメディアから


RAIDグループとLUN
RAID RAID RAID
グループグループグループ

HDD HDD HDD HDD HDD HDD HDD HDD HDD HDD HDD HDD

LUN
サーバからアクセス
LUN LUN

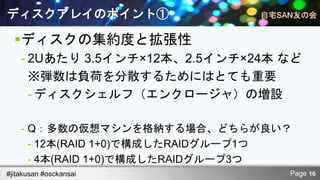

ディスクアレイのポイント①

ディスクの集約度と拡張性
- 2Uあたり 3.5インチ×12本、2.5インチ×24本など
※弾数は負荷を分散するためにはとても重要
- ディスクシェルフ（エンクロージャ）の増設

- Q：多数の仮想マシンを格納する場合、どちらが良い？
- 12本(RAID 1+0)で構成したRAIDグループ1つ
- 4本(RAID 1+0)で構成したRAIDグループ3つ

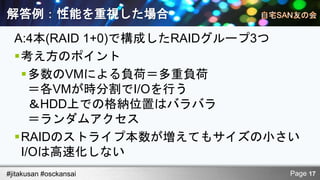

解答例：性能を重視した場合
A:4本(RAID 1+0)で構成したRAIDグループ3つ
考え方のポイント
多数のVMによる負荷＝多重負荷
＝各VMが時分割でI/Oを行う
＆HDD上での格納位置はバラバラ
＝ランダムアクセス
RAIDのストライプ本数が増えてもサイズの小さい
I/Oは高速化しない

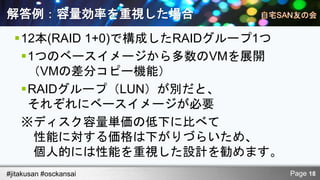

解答例：容量効率を重視した場合
12本(RAID 1+0)で構成したRAIDグループ1つ
1つのベースイメージから多数のVMを展開
（VMの差分コピー機能）
RAIDグループ（LUN）が別だと、
それぞれにベースイメージが必要
※ディスク容量単価の低下に比べて
性能に対する価格は下がりづらいため、
個人的には性能を重視した設計を勧めます。

ディスクアレイのポイント②
冗長化と耐障害性
- マザーボード、CPU、RAIDコントローラなど、
一般的なサーバでは冗長化されない部分も冗長化
- 突然の電源断の際にもメモリ＋バッテリや
フラッシュメモリ＋コンデンサによりデータを保護
- 障害予兆検知により、RAIDグループを故障前にリビルド
- ハードウェアレベルでの破損ブロック検知と自動修復
- 筐体間レプリケーション


ディスクアレイのポイント③
管理ツールの充実
- リッチなGUI
- 日本語対応か否か
運用の柔軟性
- RAIDグループの構成変更（RAIDレベル、アレイ本数）
※負荷がかかるため安易な利用は勧めませんが…
- LUNのサイズ変更

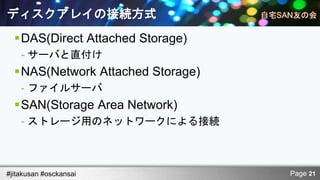

ディスクアレイの接続方式
DAS(Direct Attached Storage)
- サーバと直付け
NAS(Network Attached Storage)
- ファイルサーバ
SAN(Storage Area Network)
- ストレージ用のネットワークによる接続


接続方式による分類：SANとNAS

SAN NAS
→ディスクにアクセス →ファイルにアクセス
ストレージ用
ネットワークで接続

論理ディスク（LUN）
ファイルシステム
RAID制御 RAID制御
物理ディスク物理ディスク

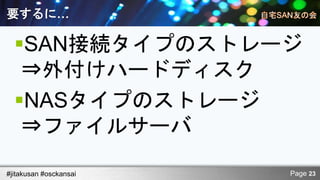

要するに…

SAN接続タイプのストレージ
⇒外付けハードディスク
NASタイプのストレージ
⇒ファイルサーバ

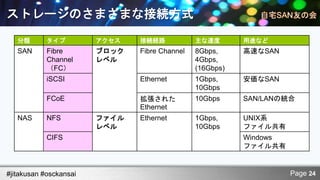

ストレージのさまざまな接続方式
分類タイプアクセス接続経路主な速度用途など
SAN Fibre ブロック Fibre Channel 8Gbps, 高速なSAN
Channel レベル 4Gbps,
（FC） (16Gbps)
iSCSI Ethernet 1Gbps, 安価なSAN
10Gbps
FCoE 拡張された 10Gbps SAN/LANの統合
Ethernet
NAS NFS ファイル Ethernet 1Gbps, UNIX系
レベル 10Gbps ファイル共有
CIFS Windows
ファイル共有

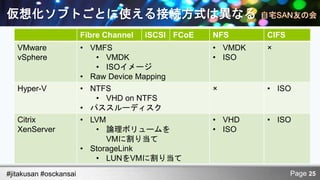

仮想化ソフトごとに使える接続方式は異なる
Fibre Channel iSCSI FCoE NFS CIFS
VMware • VMFS • VMDK ×
vSphere • VMDK • ISO
• ISOイメージ
• Raw Device Mapping
Hyper-V • NTFS × • ISO
• VHD on NTFS
• パススルーディスク
Citrix • LVM • VHD • ISO
XenServer • 論理ボリュームを • ISO
VMに割り当て
• StorageLink
• LUNをVMに割り当て

共有ストレージの注意点
コスト
性能 - 多数のVMの負荷が集中
- ディスクアレイの性能
- 接続経路の性能
耐障害性 - ストレージの障害は多数のVMに影響
- ディスクアレイの障害
- 接続経路の障害
設計・構築・管理の容易性

ここまでのまとめ
サーバ仮想化環境において
ストレージは非常に重要な位置づけ
サーバ仮想化ソフトと
ストレージタイプの組み合わせに注意
触ってみないとイメージしづらい…

家でやろう！

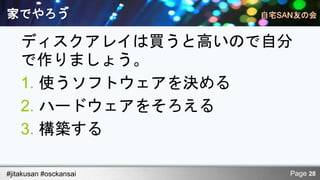

家でやろう

ディスクアレイは買うと高いので自分
で作りましょう。
1. 使うソフトウェアを決める
2. ハードウェアをそろえる
3. 構築する

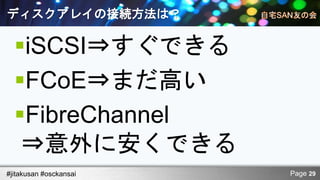

ディスクアレイの接続方法は？

iSCSI⇒すぐできる
FCoE⇒まだ高い
FibreChannel
⇒意外に安くできる

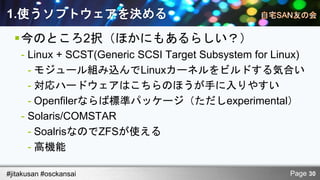

1.使うソフトウェアを決める
今のところ2択（ほかにもあるらしい？）
- Linux + SCST(Generic SCSI Target Subsystem for Linux)
- モジュール組み込んでLinuxカーネルをビルドする気合い
- 対応ハードウェアはこちらのほうが手に入りやすい
- Openfilerならば標準パッケージ（ただしexperimental）
- Solaris/COMSTAR
- SoalrisなのでZFSが使える
- 高機能

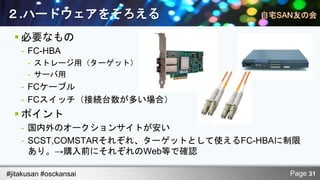

２.ハードウェアをそろえる
 必要なもの
- FC-HBA
- ストレージ用（ターゲット）
- サーバ用
- FCケーブル
- FCスイッチ（接続台数が多い場合）
 ポイント
- 国内外のオークションサイトが安い
- SCST,COMSTARそれぞれ、ターゲットとして使えるFC-HBAに制限
あり。→購入前にそれぞれのWeb等で確認

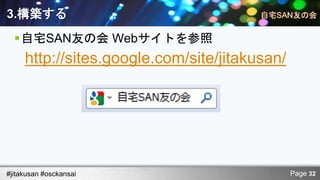

3.構築する
自宅SAN友の会 Webサイトを参照
http://sites.google.com/site/jitakusan/

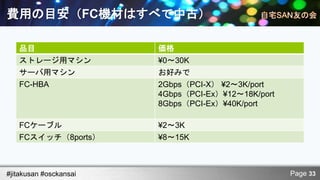

費用の目安（FC機材はすべて中古）

品目価格
ストレージ用マシン ¥0～30K
サーバ用マシンお好みで
FC-HBA 2Gbps（PCI-X） ¥2～3K/port
4Gbps（PCI-Ex）¥12～18K/port
8Gbps（PCI-Ex）¥40K/port

FCケーブル ¥2～3K
FCスイッチ（8ports） ¥8～15K


費用例（最少構成）

品目品名単価数量小計
ストレージ用 HP ML110G6 13K 1 13K
マシン
サーバ用同上同上同上 13K
マシン
HBA Qlogic 2K 2 4K
QLA2340
FCケーブル LC-LC 2K 1 2K
マルチモード
合計 ¥32,000

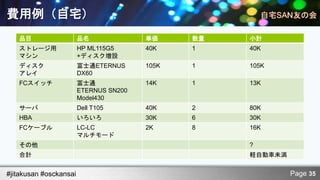

費用例（自宅）
品目品名単価数量小計
ストレージ用 HP ML115G5 40K 1 40K
マシン +ディスク増設
ディスク富士通ETERNUS 105K 1 105K
アレイ DX60
FCスイッチ富士通 14K 1 13K
ETERNUS SN200
Model430
サーバ Dell T105 40K 2 80K
HBA いろいろ 30K 6 30K
FCケーブル LC-LC 2K 8 16K
マルチモード
その他 ?
合計軽自動車未満


具体例（自宅）

19インチラックは簡易タイプのものが便利。商用の2Uサイズのストレージ。下手に普通の棚
家族には「パソコンラック」と説明しましょう。に置くより、19インチラックのほうがスッキリ
上の写真はサンワサプライのRAC-SV18U 収納でき、家族のクレームが出にくいかも。

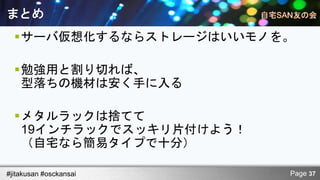

まとめ
サーバ仮想化するならストレージはいいモノを。

勉強用と割り切れば、
型落ちの機材は安く手に入る

メタルラックは捨てて
19インチラックでスッキリ片付けよう！
（自宅なら簡易タイプで十分）

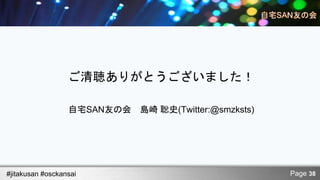

ご清聴ありがとうございました！

自宅SAN友の会島崎聡史(Twitter:@smzksts)
