Cluster API によるKubernetes環境のライフサイクル管理とマルチクラウド環境での適用
Cluster API は Kubernetes の宣言的APIとリソースの管理機能を活かし、Kubernetes環境のライフサイクル管理を行うもので、Kubernetesコミュニティで仕様の策定と開発が進められています。 これまでもKubernetes環境の構築を支援するツールはいくつかありましたが、Cluster APIはコミュニティからの大きな支持を得ており、Cluster APIのエコシステムが広がりつつあります。 本セッションでは Cluster API の概要と最新の動向、また、Cluster APIを利用した大規模マルチクラウド環境への適用などをデモを交えながら解説を行います。 本資料はCloud Operator Days Tokyo 2020登壇時の資料です。
More Related Content
Similar to Cluster API によるKubernetes環境のライフサイクル管理とマルチクラウド環境での適用
Cluster API によるKubernetes環境のライフサイクル管理とマルチクラウド環境での適用
- 1. ©2020 VMware, Inc. ClusterAPI による Kubernetes 環境のラ イフサイクル管理と マルチクラウド環境での適用 Jul. 30, 2020 CTO, North Asia (Japan, Korea and Greater China) Motonori Shindo / motonori_shindo
- 2. 2©2020 VMware, Inc. GNU Photoby Charl Durand on Unsplash GNU’s Not Unix

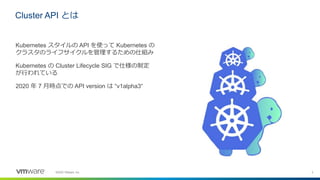

- 3. 3©2020 VMware, Inc. ClusterAPI とは Kubernetes スタイルの API を使って Kubernetes の クラスタのライフサイクルを管理するための仕組み Kubernetes の Cluster Lifecycle SIG で仕様の制定 が行われている 2020 年 7 月時点での API version は “v1alpha3“

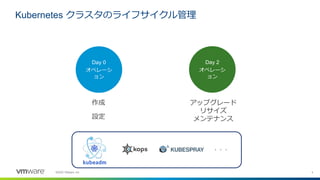

- 4. 4©2020 VMware, Inc. Kubernetesクラスタのライフサイクル管理 ・・・ Day 0 オペレーシ ョン 作成 設定 Day 2 オペレーシ ョン アップグレード リサイズ メンテナンス

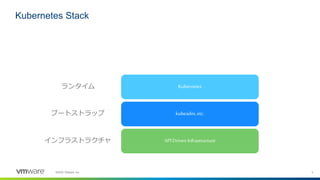

- 5. 5©2020 VMware, Inc. KubernetesStack API Driven Infrastructureインフラストラクチャ kubeadm,etc.ブートストラップ Kubernetesランタイム
- 6. 6©2020 VMware, Inc. KubernetesStack API Driven Infrastructureインフラストラクチャ kubeadm,etc.ブートストラップ Kubernetesランタイム ClusterAPIプロビジョンニング

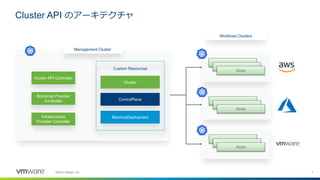

- 7. 7©2020 VMware, Inc. ClusterAPI のアーキテクチャ Management Cluster Custom Resources Cluster API Controller Bootstrap Provider Controller Infrastructure Provider Controller Cluster MachineDeployment ControlPlane Workload Clusters Node Node Node

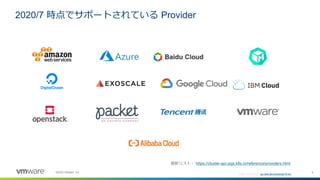

- 8. 8©2020 VMware, Inc. 2020/7時点でサポートされている Provider Rael Garcia from go.rael.dev/kubecap19-eu 最新リスト： https://cluster-api.sigs.k8s.io/reference/providers.html

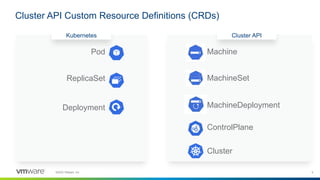

- 9. 9©2020 VMware, Inc. ClusterAPI Custom Resource Definitions (CRDs) Pod ReplicaSet Deployment Cluster Machine MachineSet ControlPlane MachineDeployment Kubernetes Cluster API

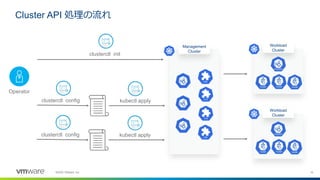

- 10. 10©2020 VMware, Inc. ClusterAPI 処理の流れ Management Cluster Operator clusterctl config kubectl apply clusterctl init Workload Cluster clusterctl config kubectl apply Workload Cluster
- 11. 11Confidential │ ©2020VMware, Inc. Cluster リソース クラスタ全体の設定を規定 Pod の CIDR controlPlane および infrastructure へのリファレン ス apiVersion: cluster.x-k8s.io/v1alpha3 kind: Cluster metadata: name: aws-demo namespace: default spec: clusterNetwork: pods: cidrBlocks: - 192.168.0.0/16 controlPlaneRef: apiVersion: controlplane.cluster.x-k8s.io/v1alpha3 kind: KubeadmControlPlane name: aws-demo-control-plane infrastructureRef: apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3 kind: AWSCluster name: aws-demo

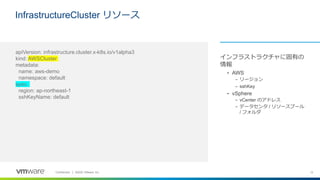

- 12. 12Confidential │ ©2020VMware, Inc. InfrastructureCluster リソース インフラストラクチャに固有の 情報 • AWS – リージョン – sshKey • vSphere – vCenter のアドレス – データセンタ / リソースプール / フォルダ apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3 kind: AWSCluster metadata: name: aws-demo namespace: default spec: region: ap-northeast-1 sshKeyName: default

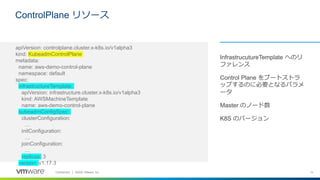

- 13. 13Confidential │ ©2020VMware, Inc. ControlPlane リソース InfrastrucutureTemplate へのリ ファレンス Control Plane をブートストラ ップするのに必要となるパラメ ータ Master のノード数 K8S のバージョン apiVersion: controlplane.cluster.x-k8s.io/v1alpha3 kind: KubeadmControlPlane metadata: name: aws-demo-control-plane namespace: default spec: infrastructureTemplate: apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3 kind: AWSMachineTemplate name: aws-demo-control-plane kubeadmConfigSpec: clusterConfiguration: … initConfiguration: … joinConfiguration: … replicas: 3 version: v1.17.3

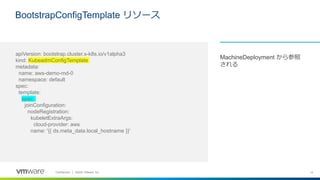

- 14. 14Confidential │ ©2020VMware, Inc. BootstrapConfigTemplate リソース MachineDeployment から参照 される apiVersion: bootstrap.cluster.x-k8s.io/v1alpha3 kind: KubeadmConfigTemplate metadata: name: aws-demo-md-0 namespace: default spec: template: spec: joinConfiguration: nodeRegistration: kubeletExtraArgs: cloud-provider: aws name: '{{ ds.meta_data.local_hostname }}'
- 15. 15Confidential │ ©2020VMware, Inc. InfrastrucutreMachineTemplate リソース インフラストラクチャに固有の Machine に関する情報 • AWS – インスタンスタイプ • vSphere – メモリ – ディスクサイズ – データセンタ / リソースプール / フォルダ – テンプレート名 apiVersion: infrastructure.cluster.x-k8s.io/v1alpha3 kind: AWSMachineTemplate metadata: name: aws-demo-control-plane namespace: default spec: template: spec: iamInstanceProfile: control-plane.cluster-api-provider-aws.sigs.k8s.io instanceType: t3.large sshKeyName: default
- 16. 16Confidential │ ©2020VMware, Inc. MachineDeployment リソース Machine、MachineSet を宣言 的にアップデートするために必 要となる情報 Workload Cluster のノード数 ブートストラップへのリファン レス K8S バージョン apiVersion: cluster.x-k8s.io/v1alpha3 kind: MachineDeployment metadata: name: aws-demo-md-0 namespace: default spec: clusterName: aws-demo replicas: 3 selector: matchLabels: null template: spec: bootstrap: … clusterName: aws-demo infrastructureRef: … version: v1.17.3

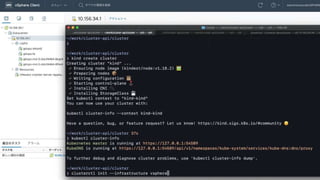

- 17. ‹#› 17Confidential │©2020 VMware, Inc. Demo: Cluster Bootstrap
- 18.
- 19.
- 20. ‹#›Confidential │ ©2020VMware, Inc. Kubernetes is yet another application managed by Kubernetes Photo by Josh Rocklage on Unsplash

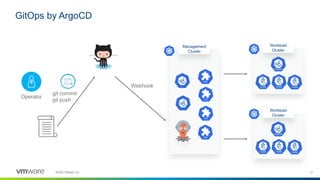

- 21. 21©2020 VMware, Inc. GitOpsby ArgoCD Management Cluster Operator git commit git push Workload Cluster Workload Cluster Webhook
- 22. ‹#› 22Confidential │©2020 VMware, Inc. Demo: GitOps

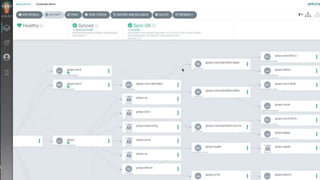

- 23.

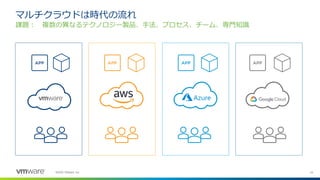

- 24. 24©2020 VMware, Inc. 課題：複数の異なるテクノロジー製品、手法、プロセス、チーム、専門知識 マルチクラウドは時代の流れ
- 25. ‹#› 25Confidential │©2020 VMware, Inc. Demo: Multi Cloud Management with Cluster API

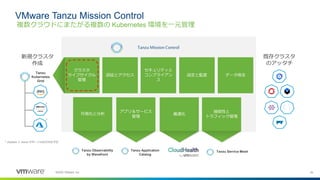

- 26. 26©2020 VMware, Inc. VMwareTanzu Mission Control 新規クラスタ 作成 既存クラスタ のアッタチ TanzuMission Control 認証とアクセス セキュリティと コンプライアン ス 設定と監査 データ保全 クラスタ ライフサイクル 管理 アプリ＆サービス 管理 可視化と分析 最適化 接続性と トラフィック管理 Tanzu Application Catalog Tanzu Observability by Wavefront Tanzu Service Mesh Tanzu Kubernetes Grid 複数クラウドにまたがる複数の Kubernetes 環境を一元管理 * vSphere と Azure サポートは近日対応予定 * *
- 27. ‹#› 27Confidential │©2020 VMware, Inc. Demo: Tanzu Mission Control

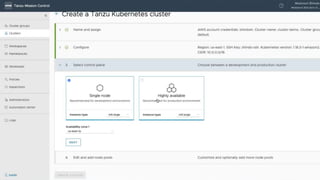

- 28.
- 29. 29©2020 VMware, Inc. ClusterAPI 主要ロードマップ https://cluster-api.sigs.k8s.io/roadmap.html V0.4 v1alpha 4 Pluggable LB0.3.7 v1alpha 3 Template Engine ClusterResourceSet Spot Instance Cluster Autoscaler June/July 2020 Q4 2020 TBD API Maturityv1beta1

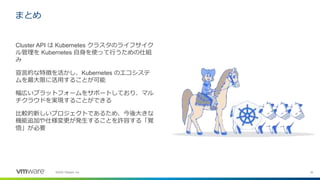

- 30. 30©2020 VMware, Inc. まとめ ClusterAPI は Kubernetes クラスタのライフサイク ル管理を Kubernetes 自身を使って行うための仕組 み 宣言的な特徴を活かし、Kubernetes のエコシステ ムを最大限に活用することが可能 幅広いプラットフォームをサポートしており、マル チクラウドを実現することができる 比較的新しいプロジェクトであるため、今後大きな 機能追加や仕様変更が発生することを許容する「覚 悟」が必要
- 31.
- 32.
