ServerlessConf Tokyo 2018 での発表資料です。VMware が中心となってオープンソースで開発している Dispatch というサーバーレスのためのフレームワークの紹介をしています。

1. ©2018 VMware, Inc.
Serverless Framework
“Dispatch” の紹介
Sep. 29, 2018
CTO, North Asica (Japan, Korea and Greater China)
Motonori Shindo

2. 2©2018 VMware, Inc.

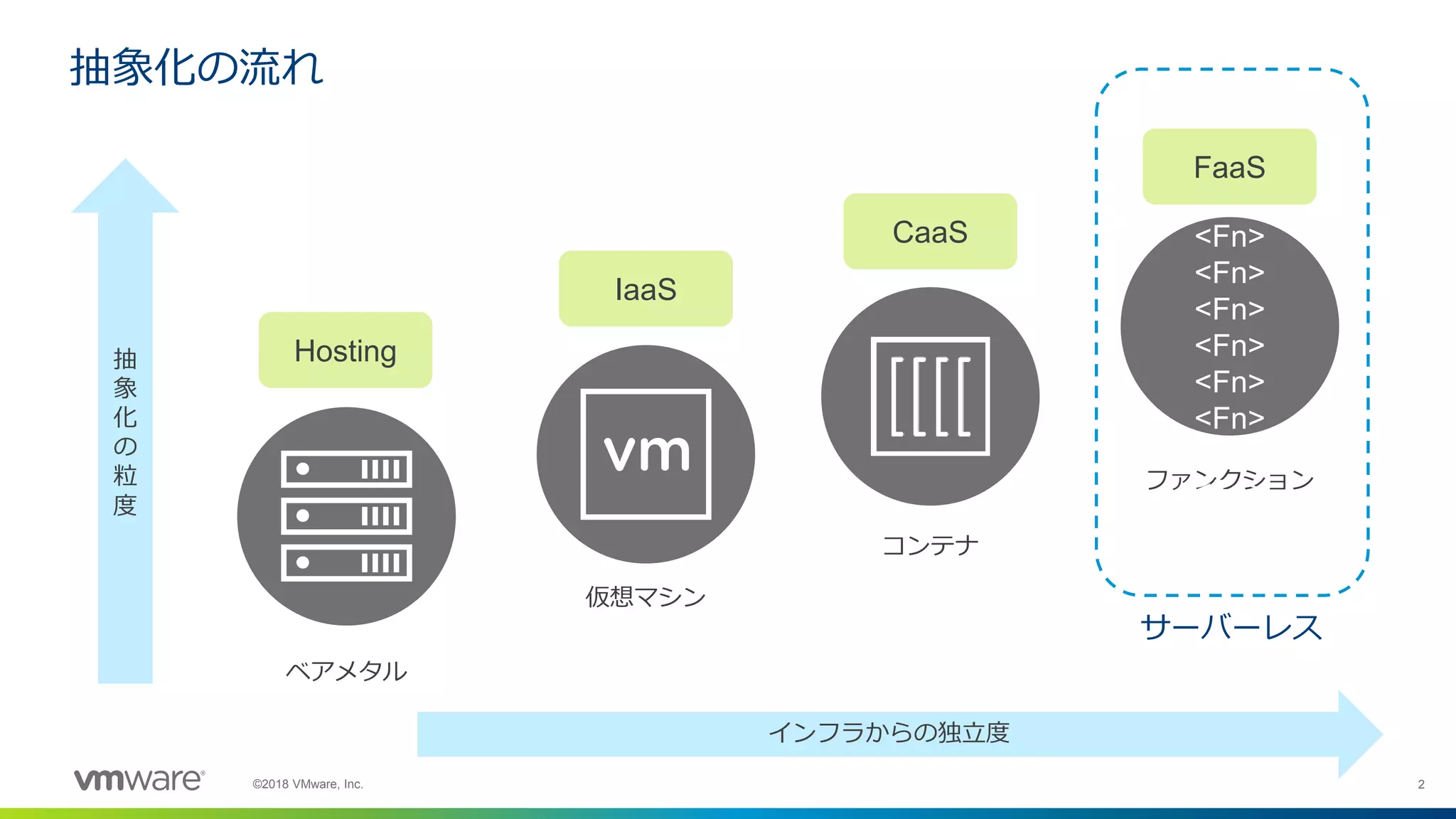

抽象化の流れ
コンテナ
仮想マシン
ベアメタル
ファンクション
<Fn>
<Fn>
<Fn>
<Fn>
<Fn>
<Fn>
<Fn>
<Fn>
<Fn>
<Fn>
抽
象
化
の
粒
度
インフラからの独立度
IaaS
FaaS
CaaS
Hosting
サーバーレス

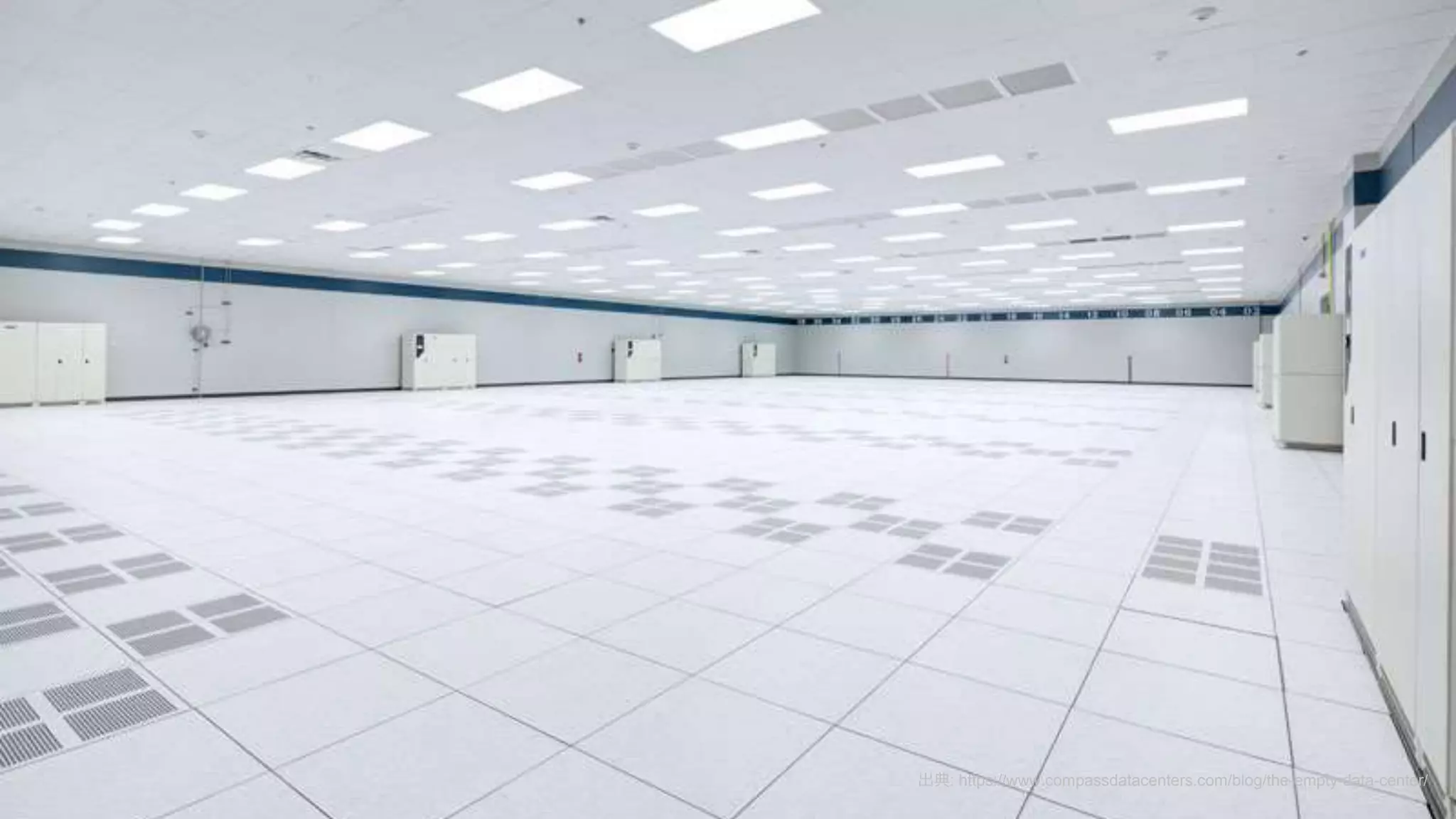

3. 3©2018 VMware, Inc. 出典: https://www.compassdatacenters.com/blog/the-empty-data-center/

4. 4©2018 VMware, Inc.

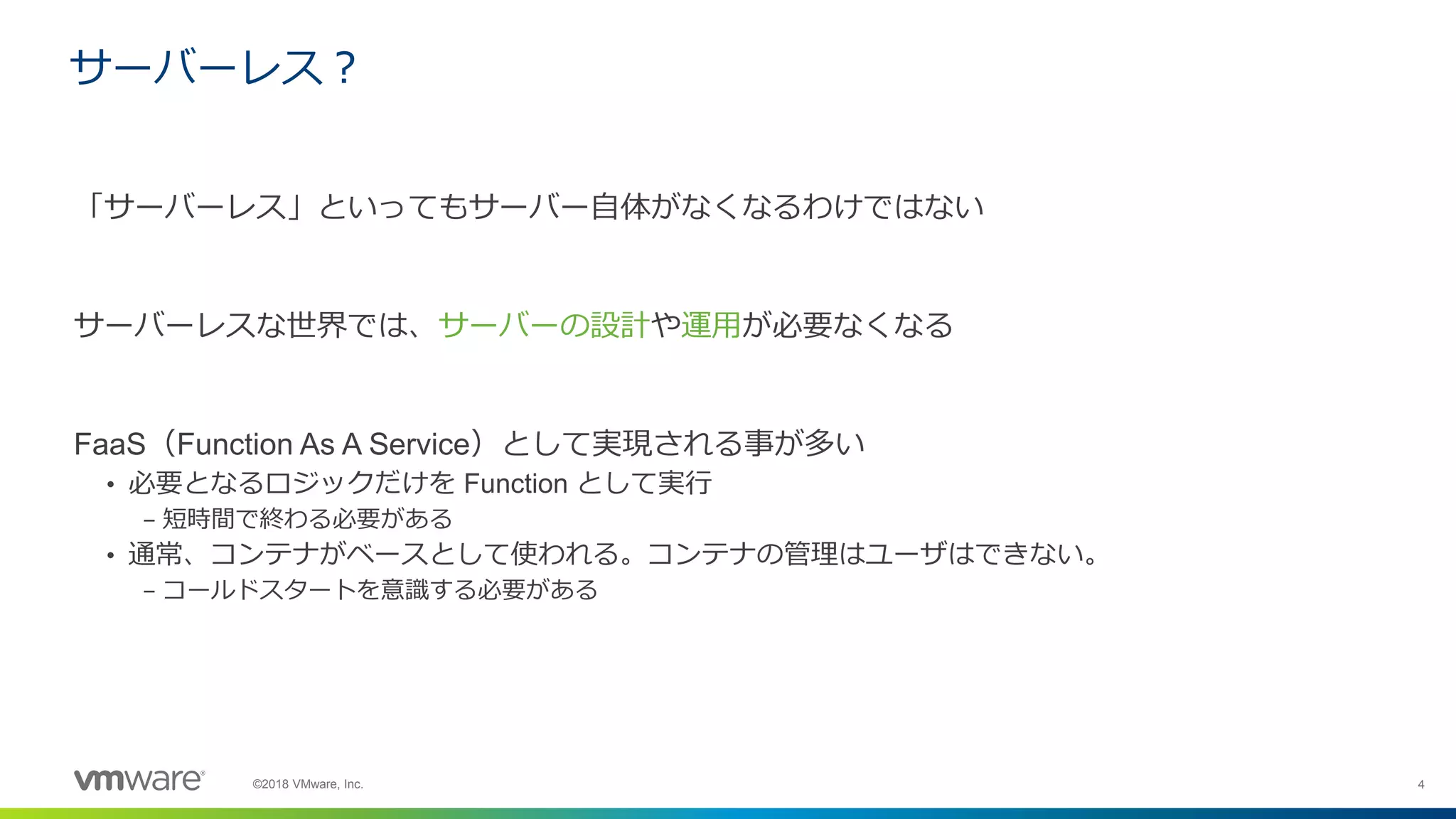

サーバーレス？
「サーバーレス」といってもサーバー自体がなくなるわけではない
サーバーレスな世界では、サーバーの設計や運用が必要なくなる
FaaS（Function As A Service）として実現される事が多い
• 必要となるロジックだけを Function として実行
– 短時間で終わる必要がある
• 通常、コンテナがベースとして使われる。コンテナの管理はユーザはできない。
– コールドスタートを意識する必要がある

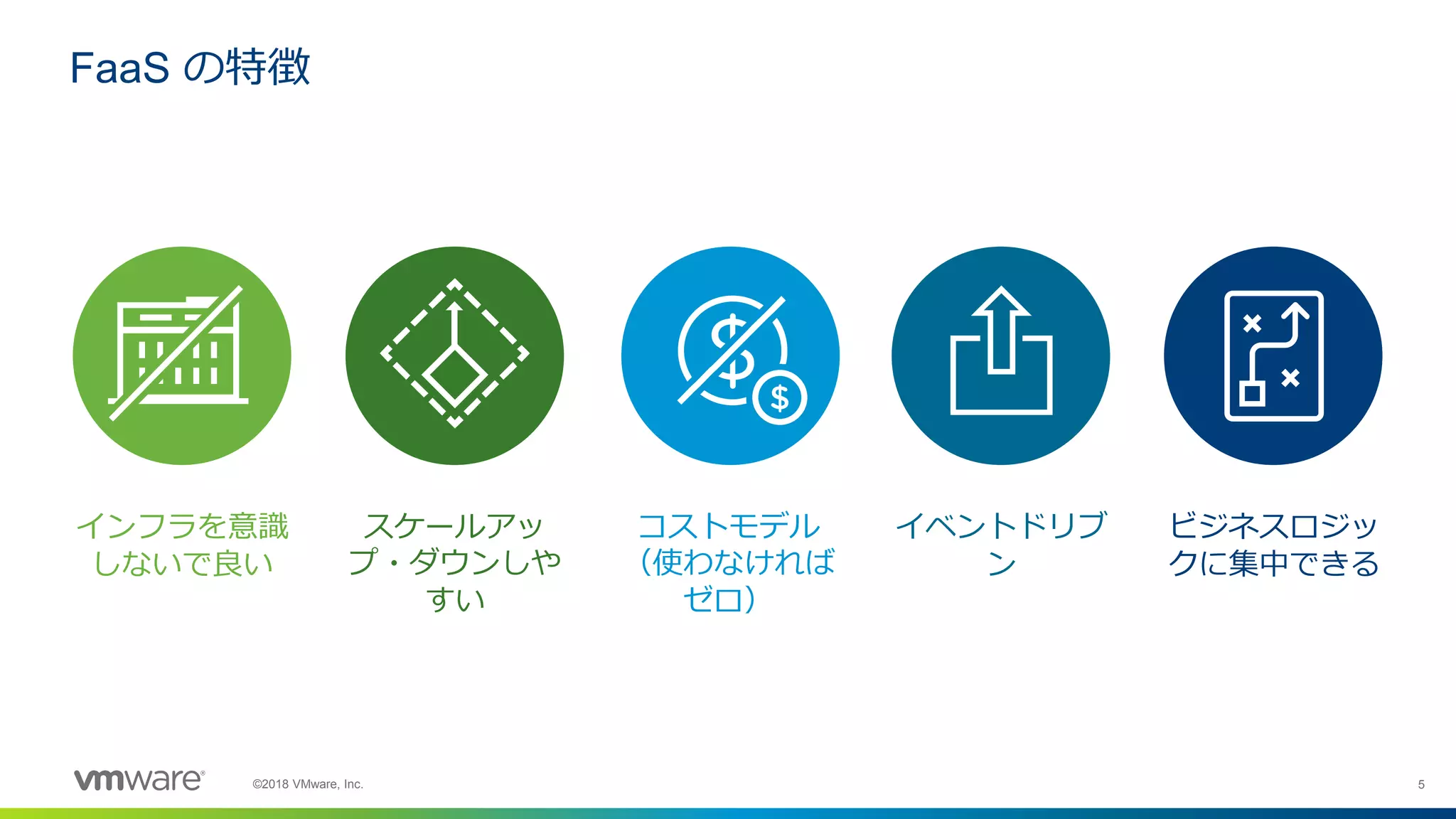

5. 5©2018 VMware, Inc.
FaaS の特徴
インフラを意識
しないで良い
スケールアッ
プ・ダウンしや
すい
コストモデル
（使わなければ
ゼロ）
イベントドリブ
ン
ビジネスロジッ
クに集中できる

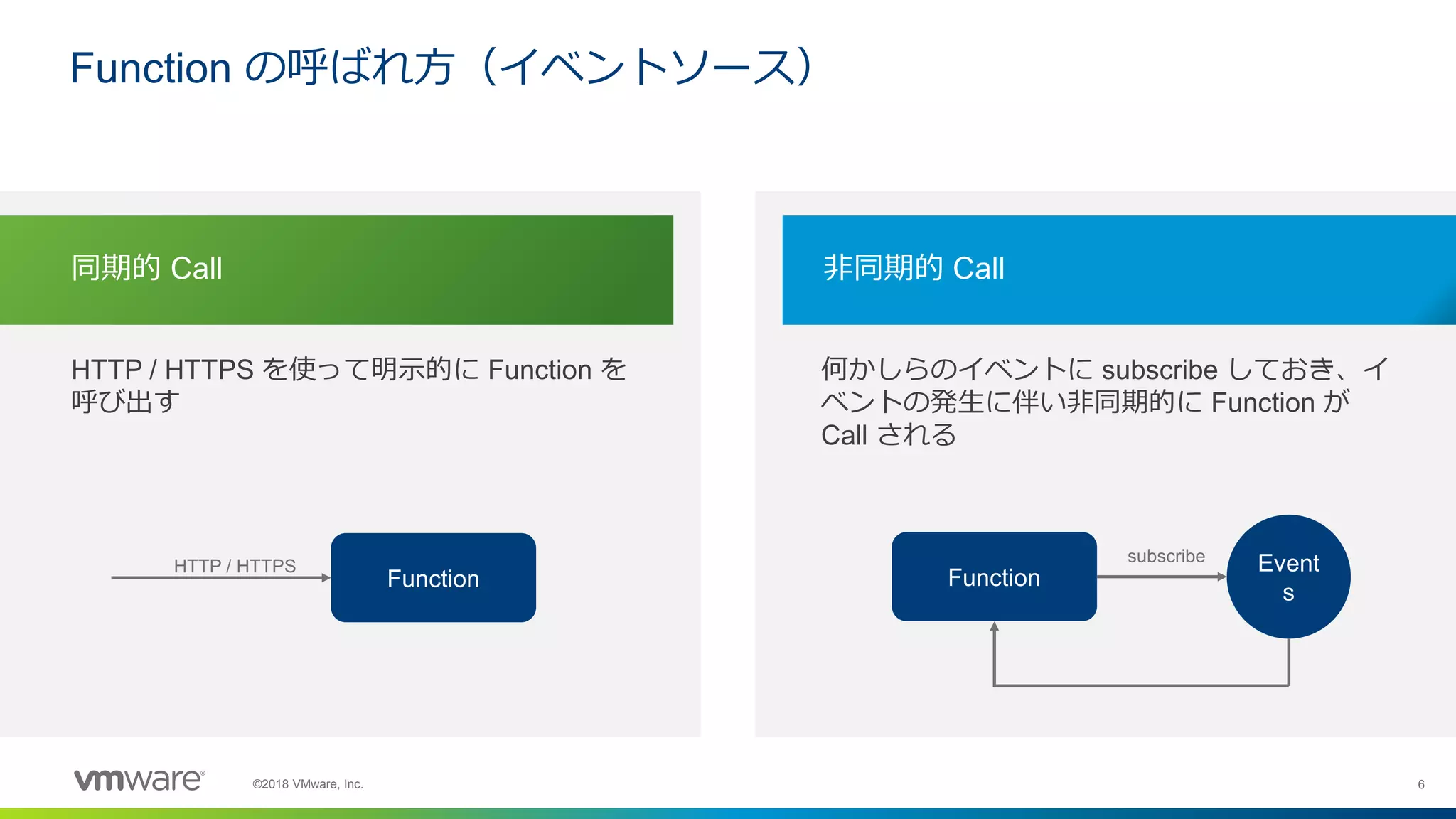

6. 6©2018 VMware, Inc.
HTTP / HTTPS を使って明示的に Function を
呼び出す
何かしらのイベントに subscribe しておき、イ
ベントの発生に伴い非同期的に Function が
Call される
同期的 Call 非同期的 Call
Function の呼ばれ方（イベントソース）
Function
HTTP / HTTPS
Function
subscribe
Event
s

7. 7©2018 VMware, Inc.

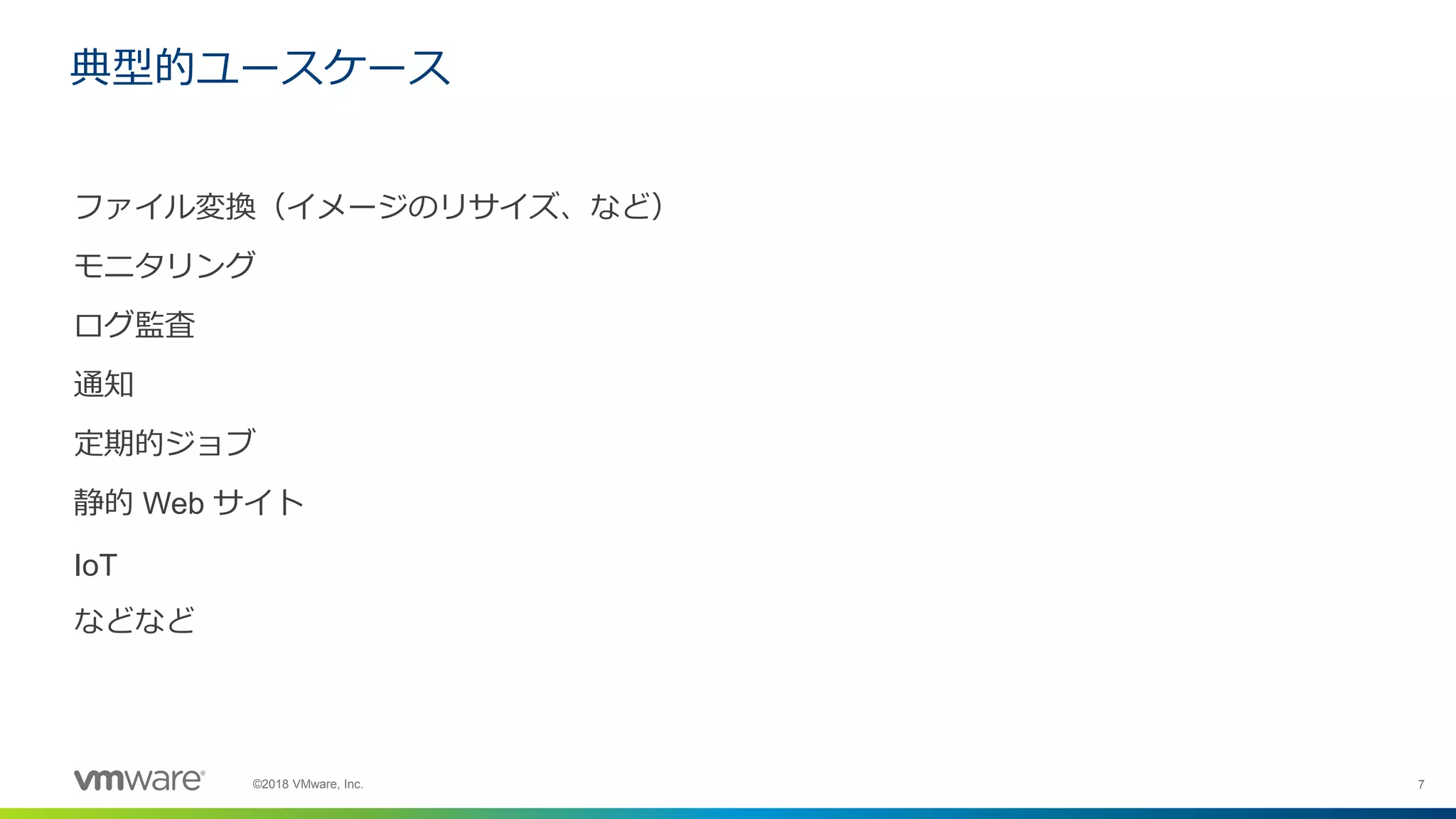

ファイル変換（イメージのリサイズ、など）
モニタリング
ログ監査
通知
定期的ジョブ
静的 Web サイト
IoT
などなど
典型的ユースケース

8. 8©2018 VMware, Inc.

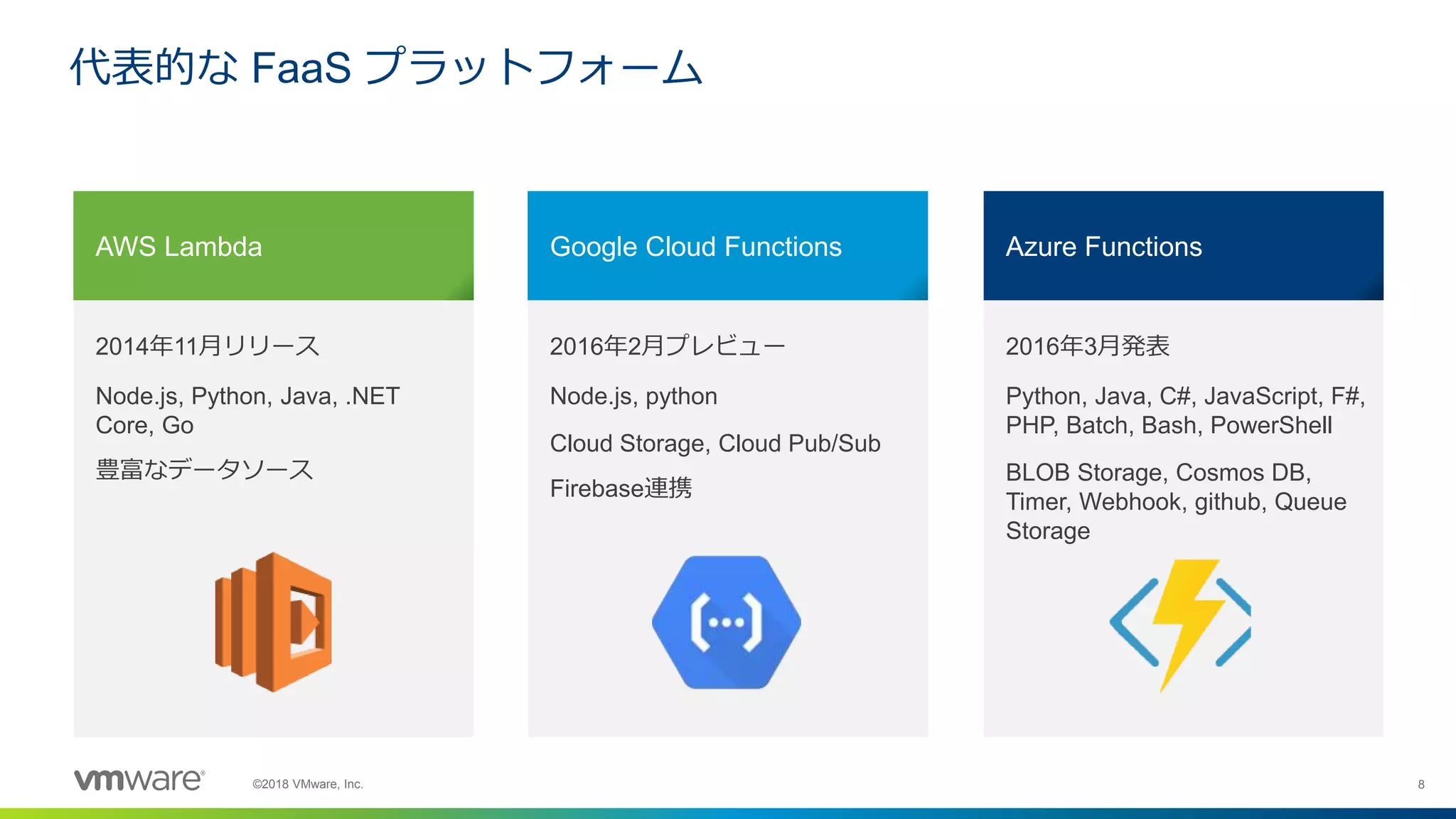

2014年11月リリース
Node.js, Python, Java, .NET
Core, Go
豊富なデータソース
2016年2月プレビュー
Node.js, python
Cloud Storage, Cloud Pub/Sub
Firebase連携
2016年3月発表
Python, Java, C#, JavaScript, F#,
PHP, Batch, Bash, PowerShell
BLOB Storage, Cosmos DB,
Timer, Webhook, github, Queue
Storage
代表的な FaaS プラットフォーム
AWS Lambda Google Cloud Functions Azure Functions

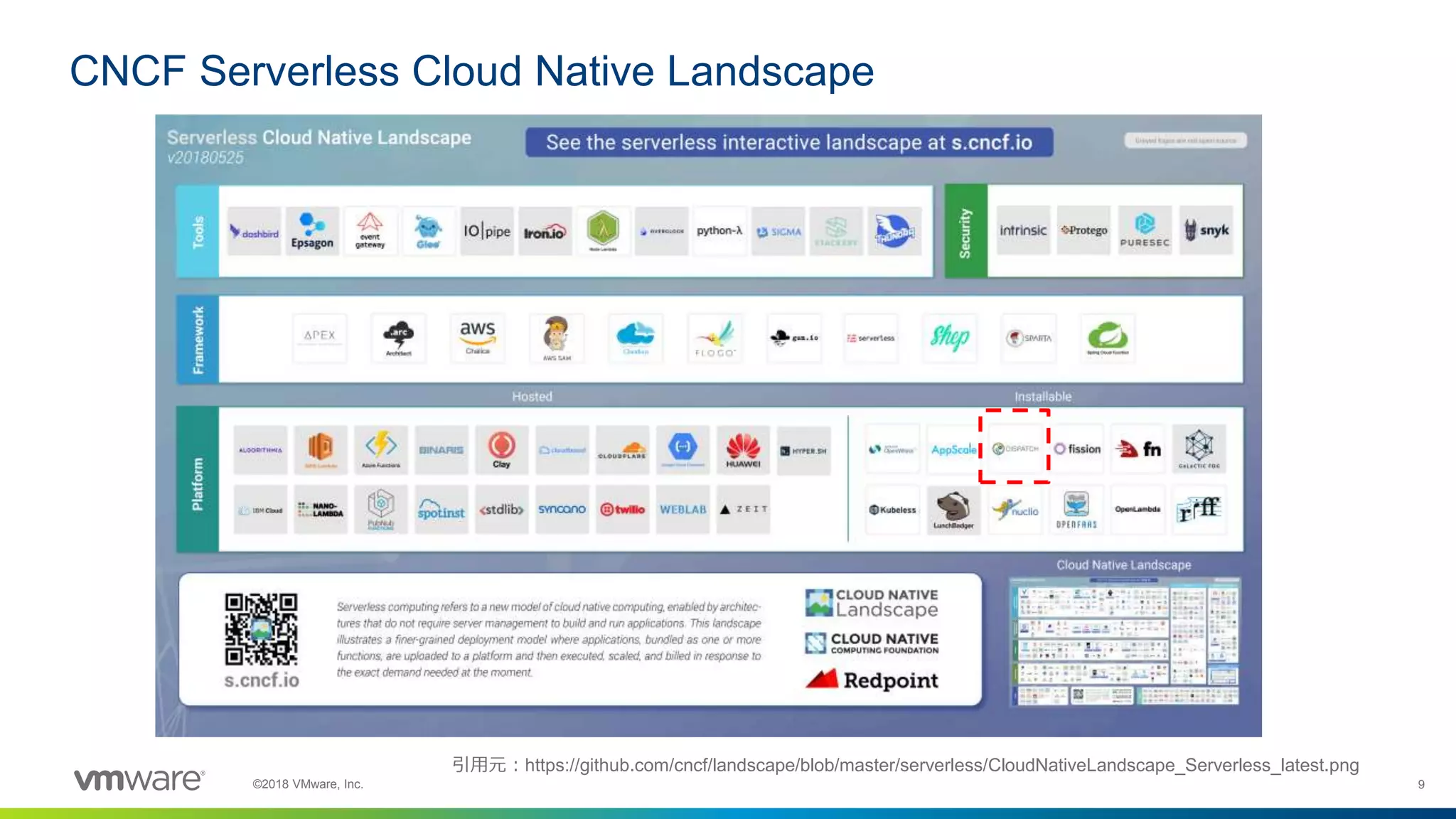

9. 9©2018 VMware, Inc.
CNCF Serverless Cloud Native Landscape
引用元：https://github.com/cncf/landscape/blob/master/serverless/CloudNativeLandscape_Serverless_latest.png

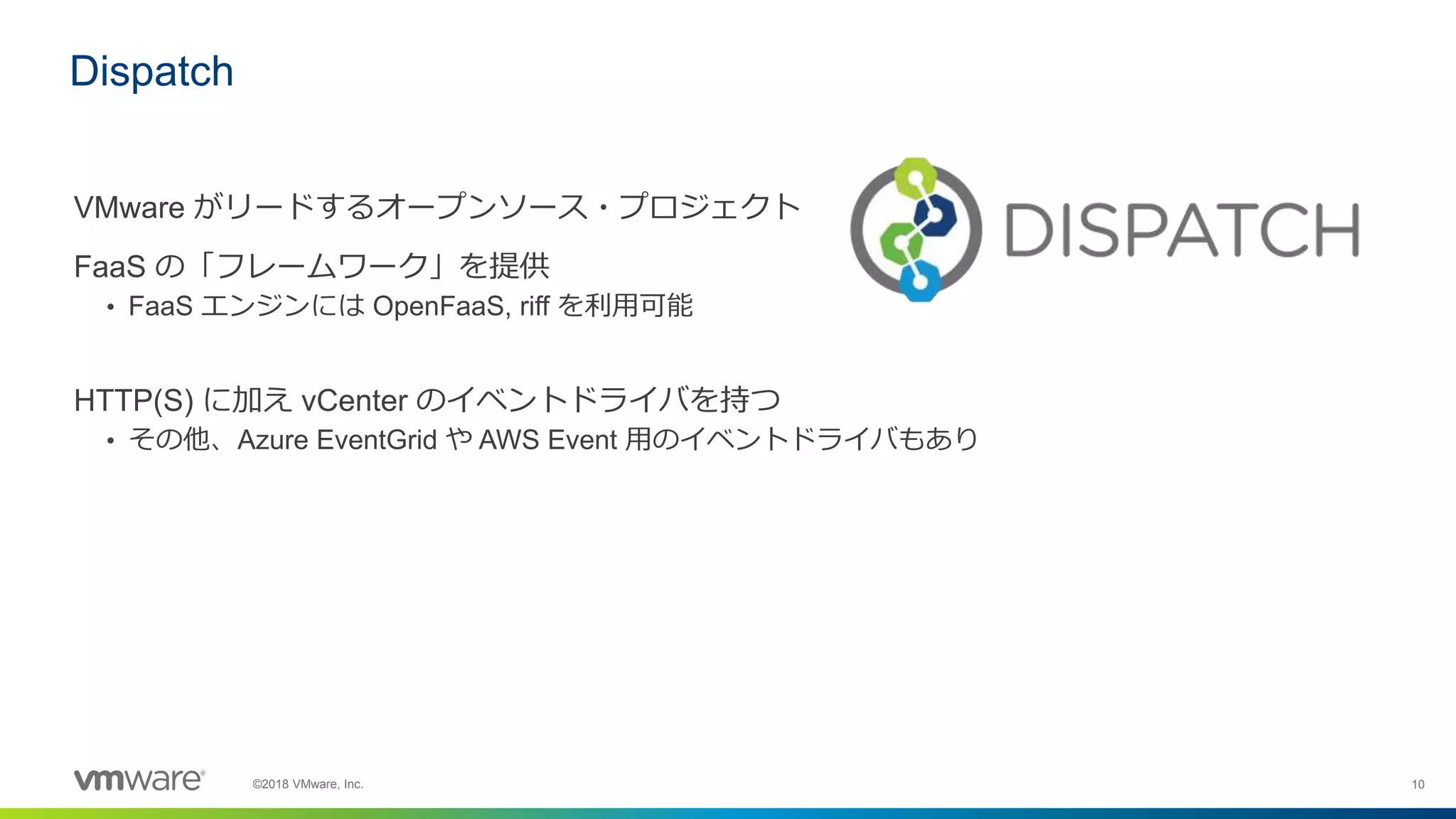

10. 10©2018 VMware, Inc.
VMware がリードするオープンソース・プロジェクト
FaaS の「フレームワーク」を提供
• FaaS エンジンには OpenFaaS, riff を利用可能
HTTP(S) に加え vCenter のイベントドライバを持つ
• その他、Azure EventGrid や AWS Event 用のイベントドライバもあり
Dispatch

11. 11©2018 VMware, Inc.

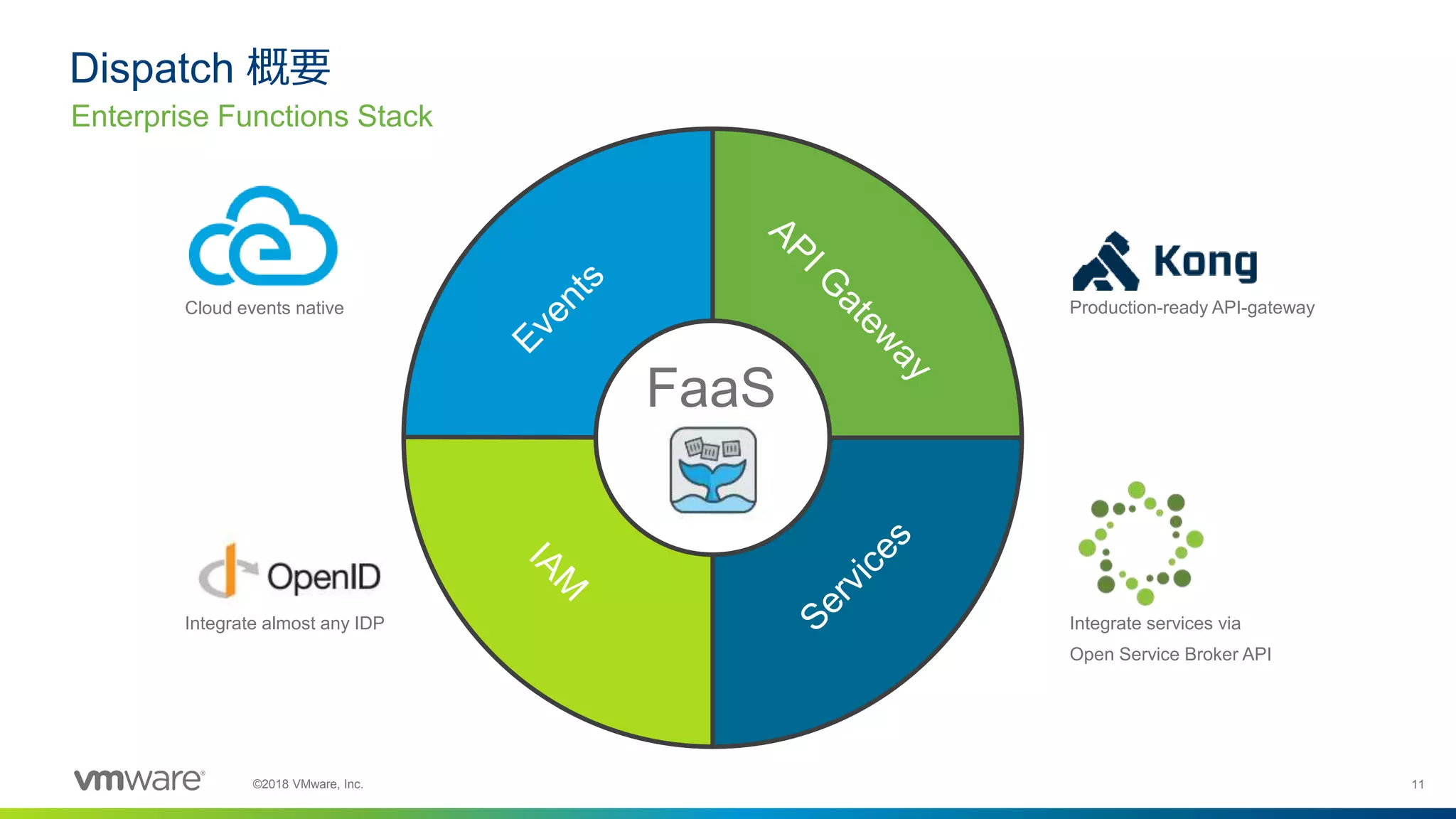

Dispatch 概要
Enterprise Functions Stack
FaaS
Cloud events native
Integrate almost any IDP
Production-ready API-gateway
Integrate services via
Open Service Broker API

12. 12©2018 VMware, Inc.

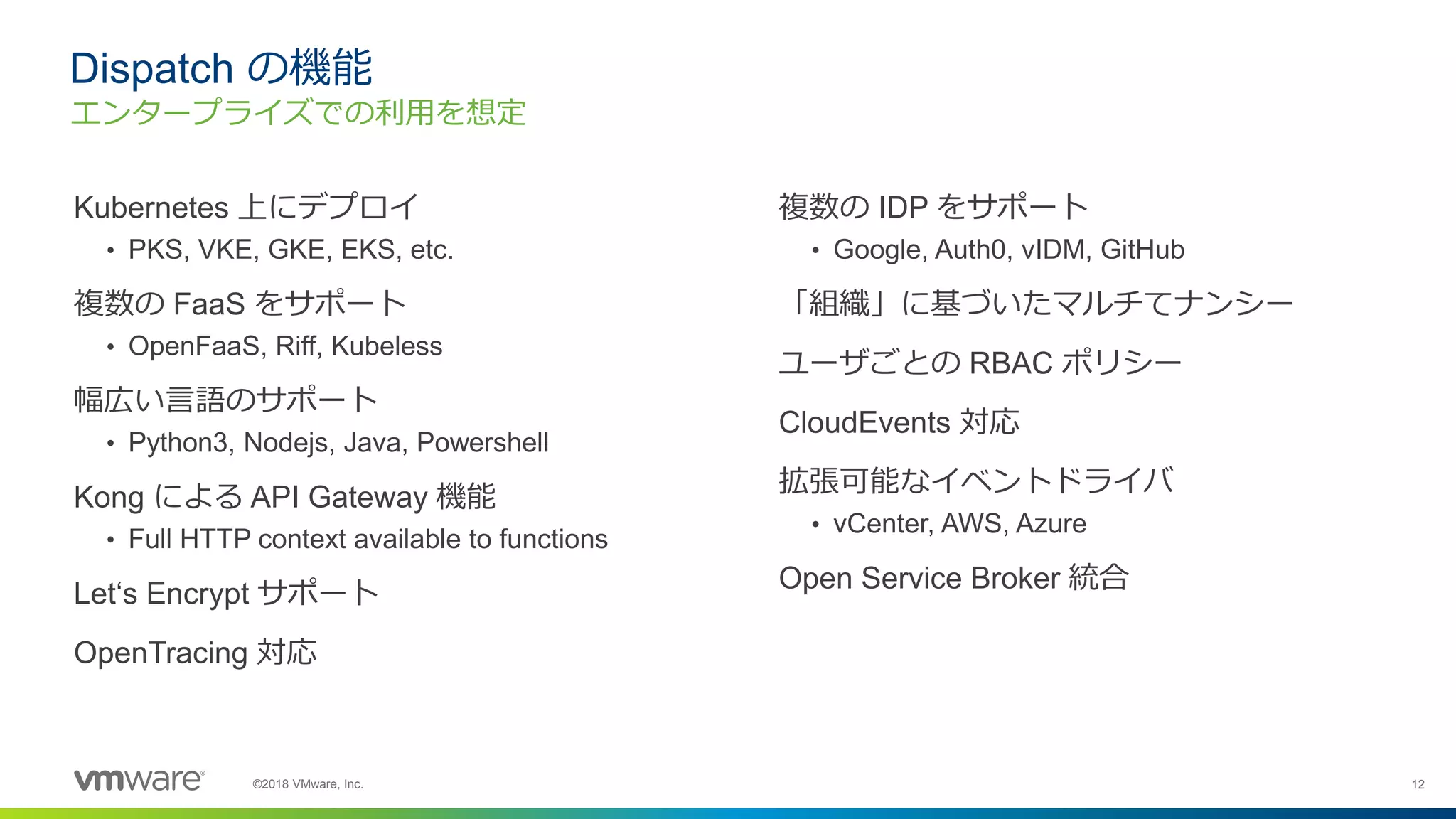

Kubernetes 上にデプロイ
• PKS, VKE, GKE, EKS, etc.
複数の FaaS をサポート
• OpenFaaS, Riff, Kubeless
幅広い言語のサポート
• Python3, Nodejs, Java, Powershell
Kong による API Gateway 機能
• Full HTTP context available to functions
Let‘s Encrypt サポート
OpenTracing 対応
Dispatch の機能
エンタープライズでの利用を想定
複数の IDP をサポート
• Google, Auth0, vIDM, GitHub
「組織」に基づいたマルチてナンシー
ユーザごとの RBAC ポリシー
CloudEvents 対応
拡張可能なイベントドライバ
• vCenter, AWS, Azure
Open Service Broker 統合

13. 13©2018 VMware, Inc.
Dispatch アーキテクチャ
Customers
Administrators
Developers
External
Events
Inbound data
Dispatch component
Dispatch dependency
Registry
(Harbor)
Postgres
IDP/AD
Kubernetes
Control Plane
Event Bus
API Gateway (KONG)IAM
FaaS (OpenFaaS) FaaS (RiFF) Service Catalog External
Services
Secrets

14. 15©2018 VMware, Inc.
Demo

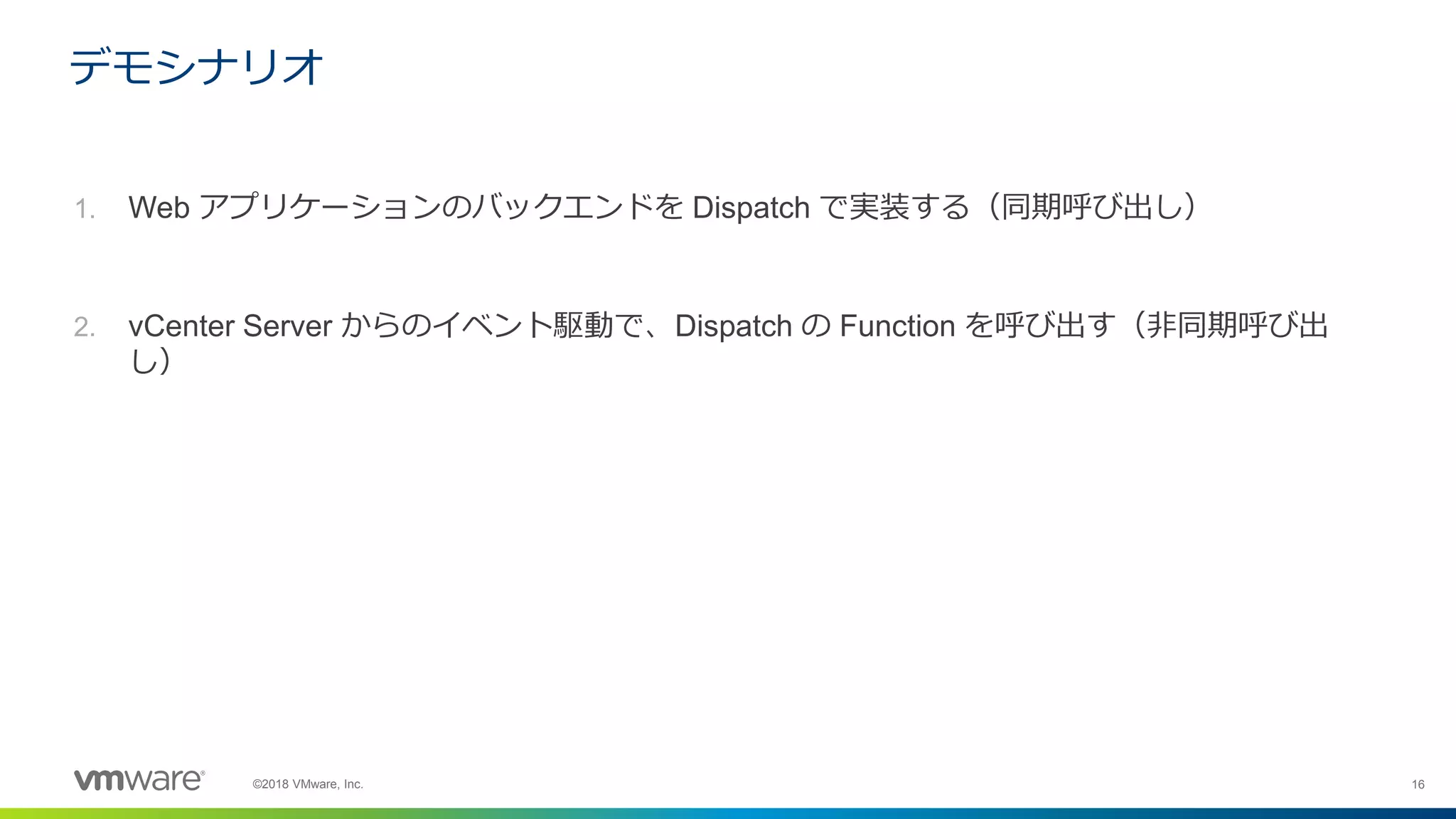

15. 16©2018 VMware, Inc.
1. Web アプリケーションのバックエンドを Dispatch で実装する（同期呼び出し）
2. vCenter Server からのイベント駆動で、Dispatch の Function を呼び出す（非同期呼び出
し）
デモシナリオ

16. 17©2018 VMware, Inc.

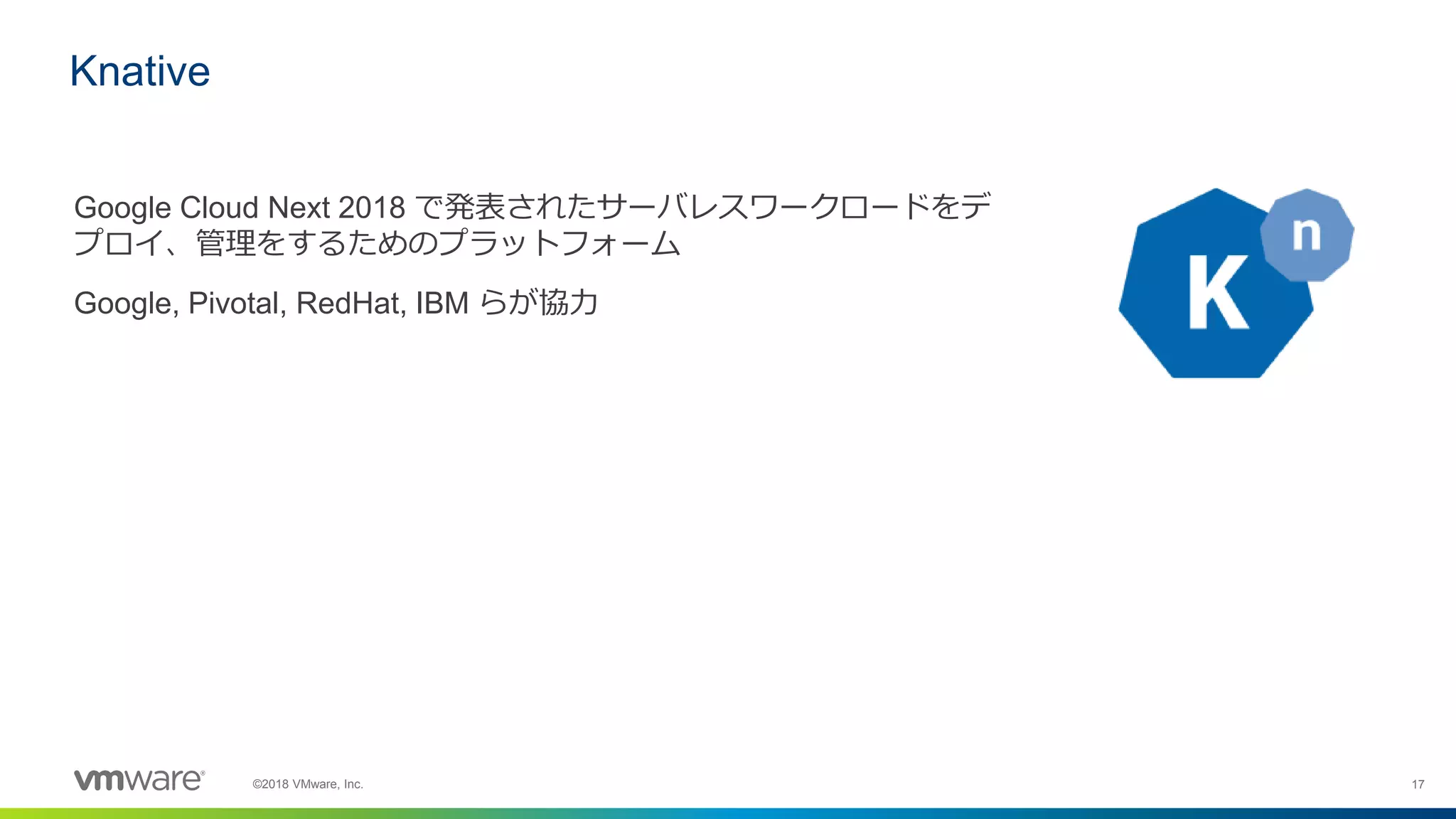

Google Cloud Next 2018 で発表されたサーバレスワークロードをデ
プロイ、管理をするためのプラットフォーム
Google, Pivotal, RedHat, IBM らが協力
Knative

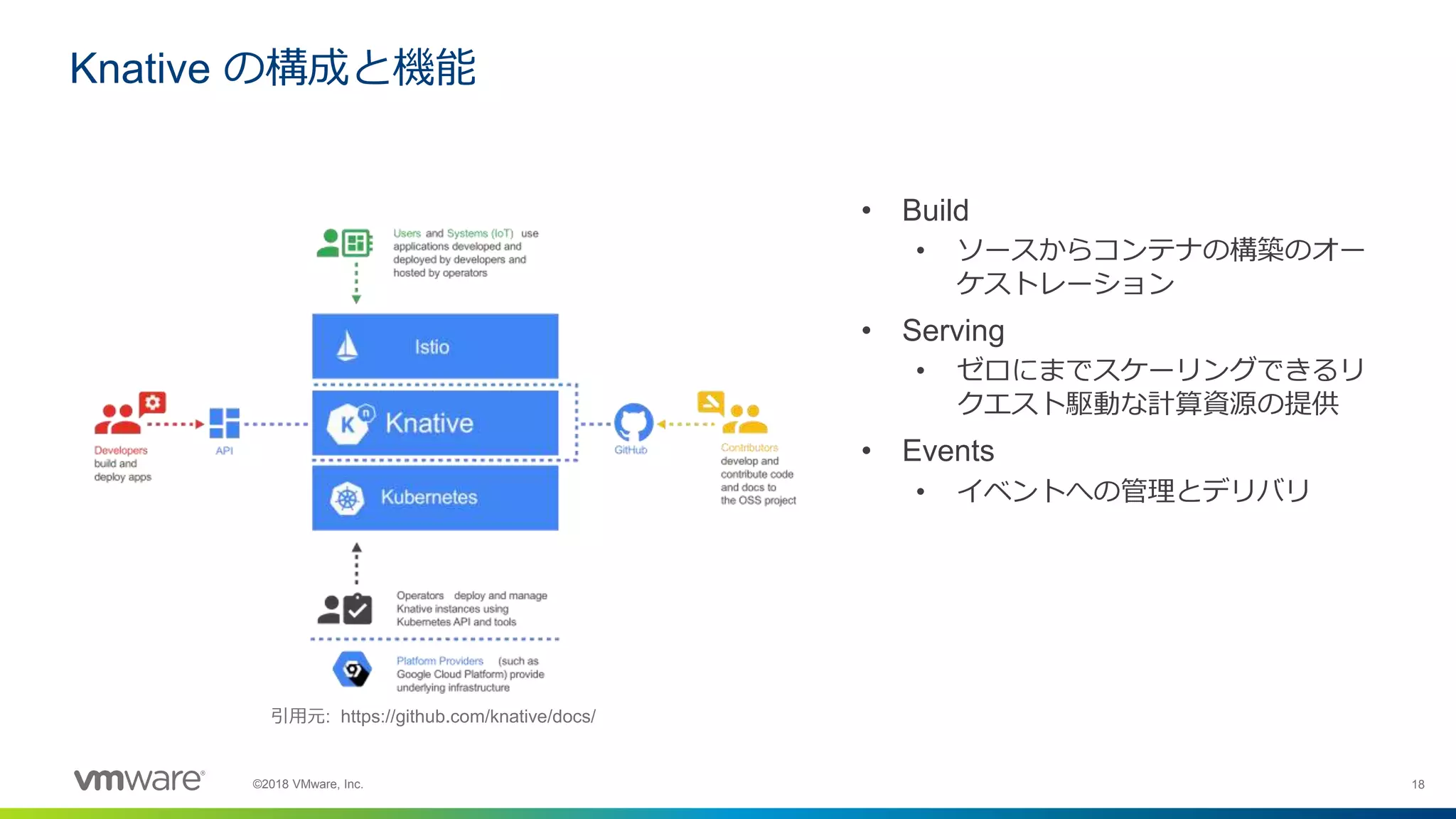

17. 18©2018 VMware, Inc.
Knative の構成と機能
引用元: https://github.com/knative/docs/
• Build
• ソースからコンテナの構築のオー
ケストレーション
• Serving
• ゼロにまでスケーリングできるリ
クエスト駆動な計算資源の提供
• Events
• イベントへの管理とデリバリ

18. 19©2018 VMware, Inc.

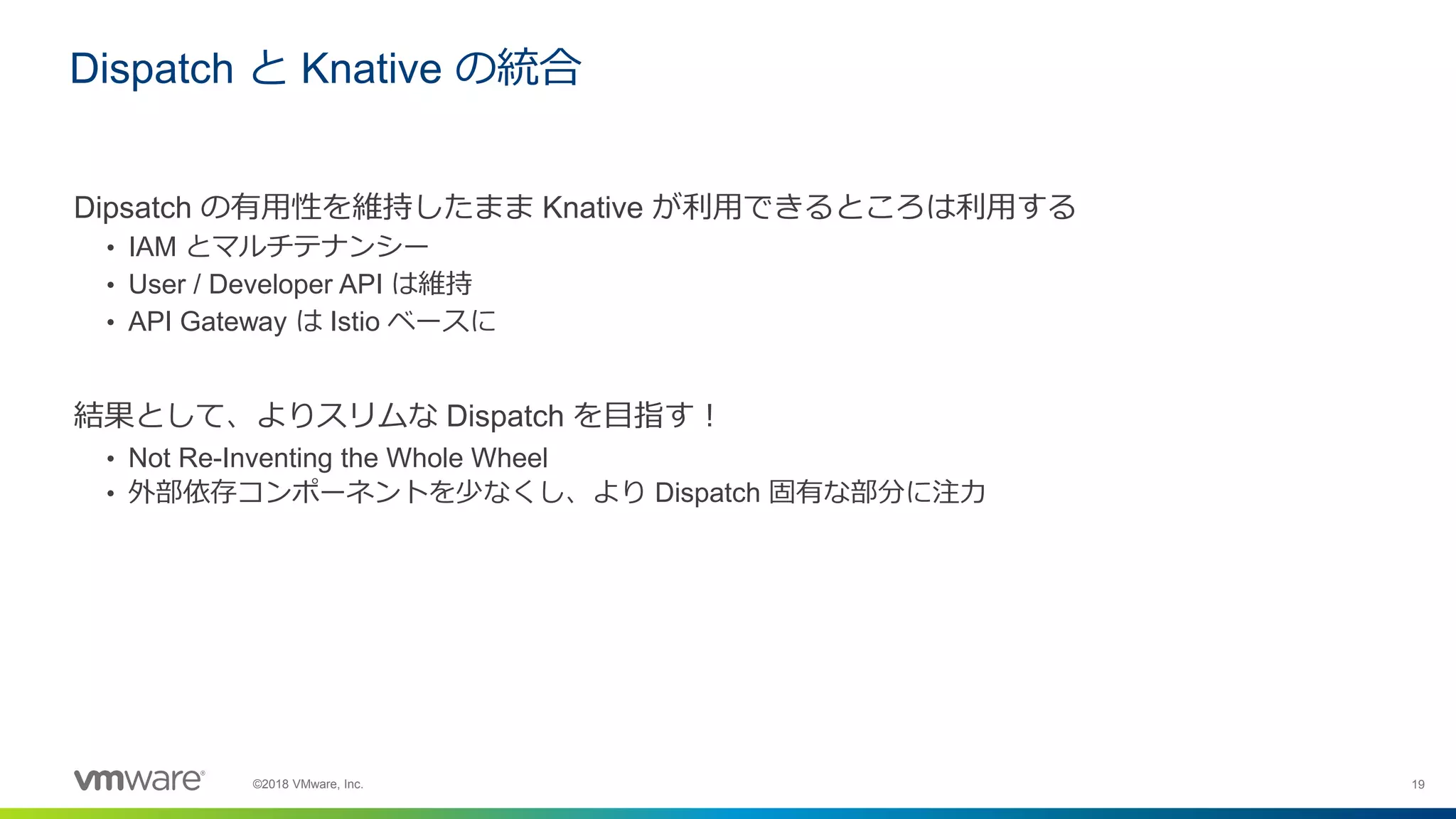

Dipsatch の有用性を維持したまま Knative が利用できるところは利用する
• IAM とマルチテナンシー
• User / Developer API は維持
• API Gateway は Istio ベースに
結果として、よりスリムな Dispatch を目指す！
• Not Re-Inventing the Whole Wheel
• 外部依存コンポーネントを少なくし、より Dispatch 固有な部分に注力
Dispatch と Knative の統合

19. 20©2018 VMware, Inc.

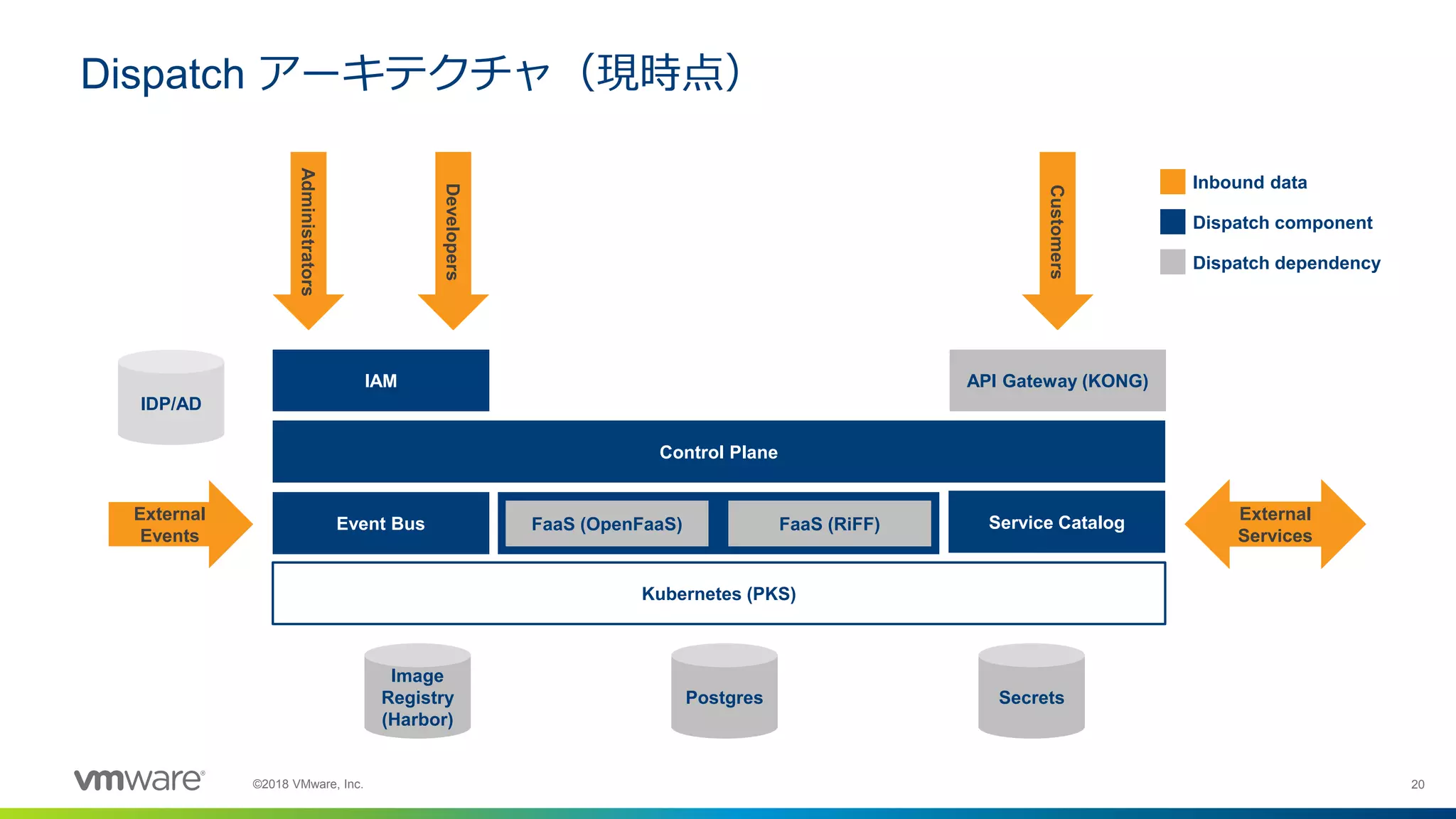

Dispatch アーキテクチャ（現時点）
Customers
Administrators
Developers
External
Events
Inbound data
Dispatch component
Dispatch dependency
Registry
(Harbor)
Postgres
IDP/AD
Kubernetes (PKS)
Control Plane
Event Bus
API Gateway (KONG)IAM
FaaS (OpenFaaS) FaaS (RiFF) Service Catalog External
Services
Secrets

20. 21©2018 VMware, Inc.

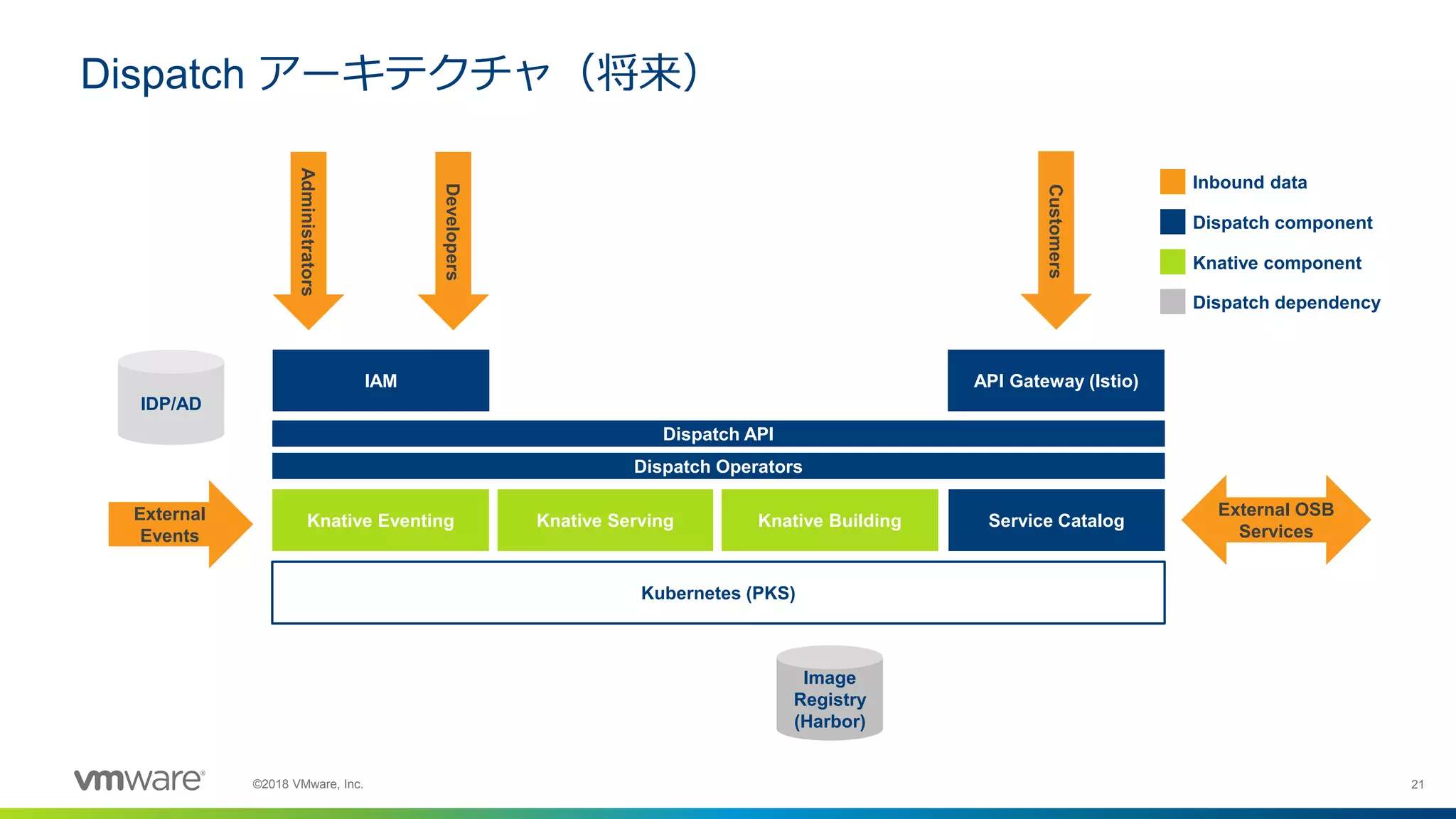

Dispatch アーキテクチャ（将来）
Customers
Administrators
Developers
External
Events
Inbound data
Dispatch component
Knative component
Registry
(Harbor)
IDP/AD
Kubernetes (PKS)
Knative Eventing
API Gateway (Istio)IAM
Knative Serving Service Catalog
External OSB
Services
Dispatch API
Dispatch Operators
Knative Building
Dispatch dependency

21. 22©2018 VMware, Inc.

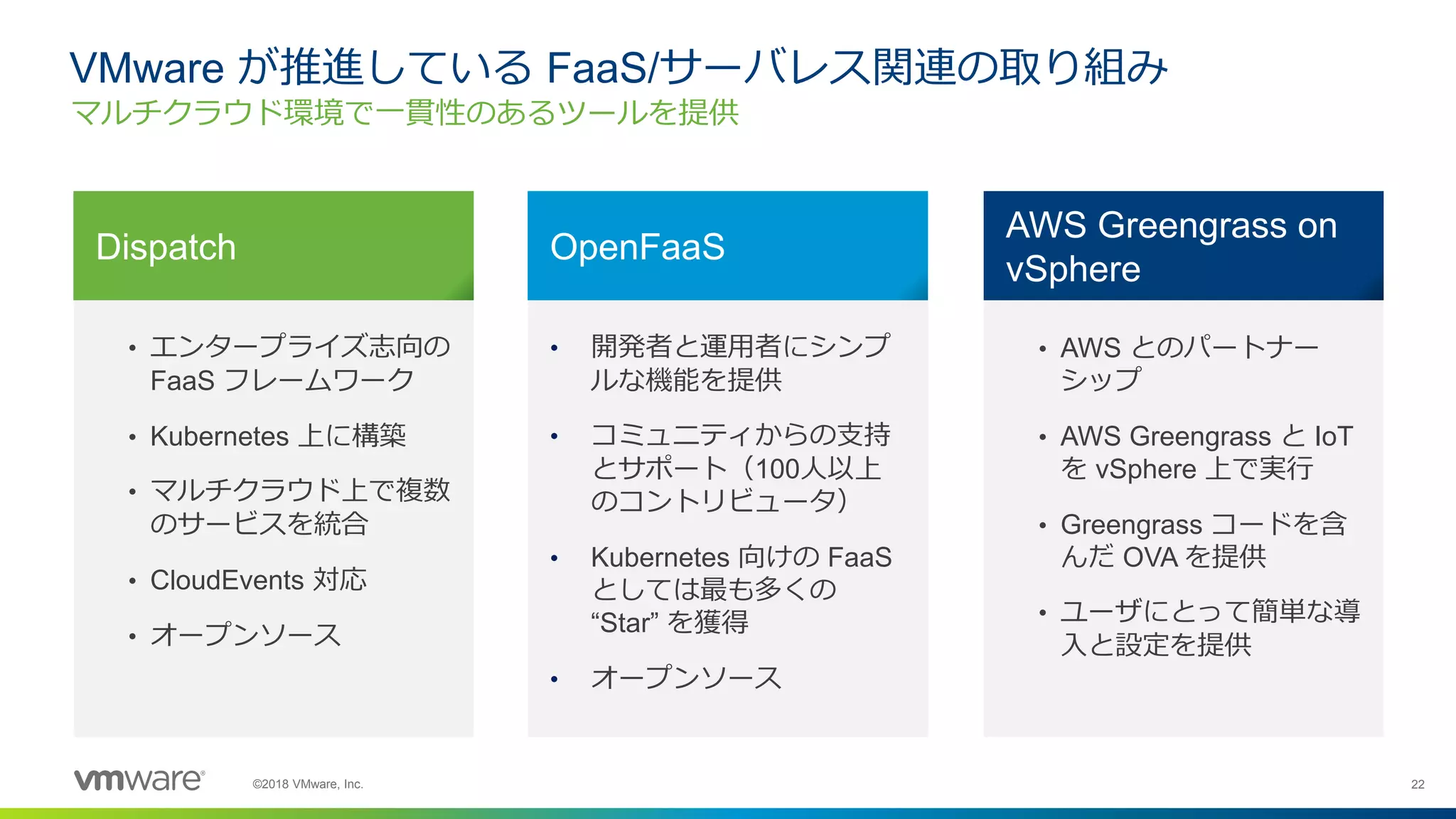

• エンタープライズ志向の
FaaS フレームワーク
• Kubernetes 上に構築
• マルチクラウド上で複数
のサービスを統合
• CloudEvents 対応
• オープンソース
• 開発者と運用者にシンプ
ルな機能を提供
• コミュニティからの支持
とサポート（100人以上
のコントリビュータ）
• Kubernetes 向けの FaaS
としては最も多くの
“Star” を獲得
• オープンソース
• AWS とのパートナー
シップ
• AWS Greengrass と IoT
を vSphere 上で実行
• Greengrass コードを含
んだ OVA を提供
• ユーザにとって簡単な導
入と設定を提供
VMware が推進している FaaS/サーバレス関連の取り組み
マルチクラウド環境で一貫性のあるツールを提供
Dispatch OpenFaaS
AWS Greengrass on
vSphere

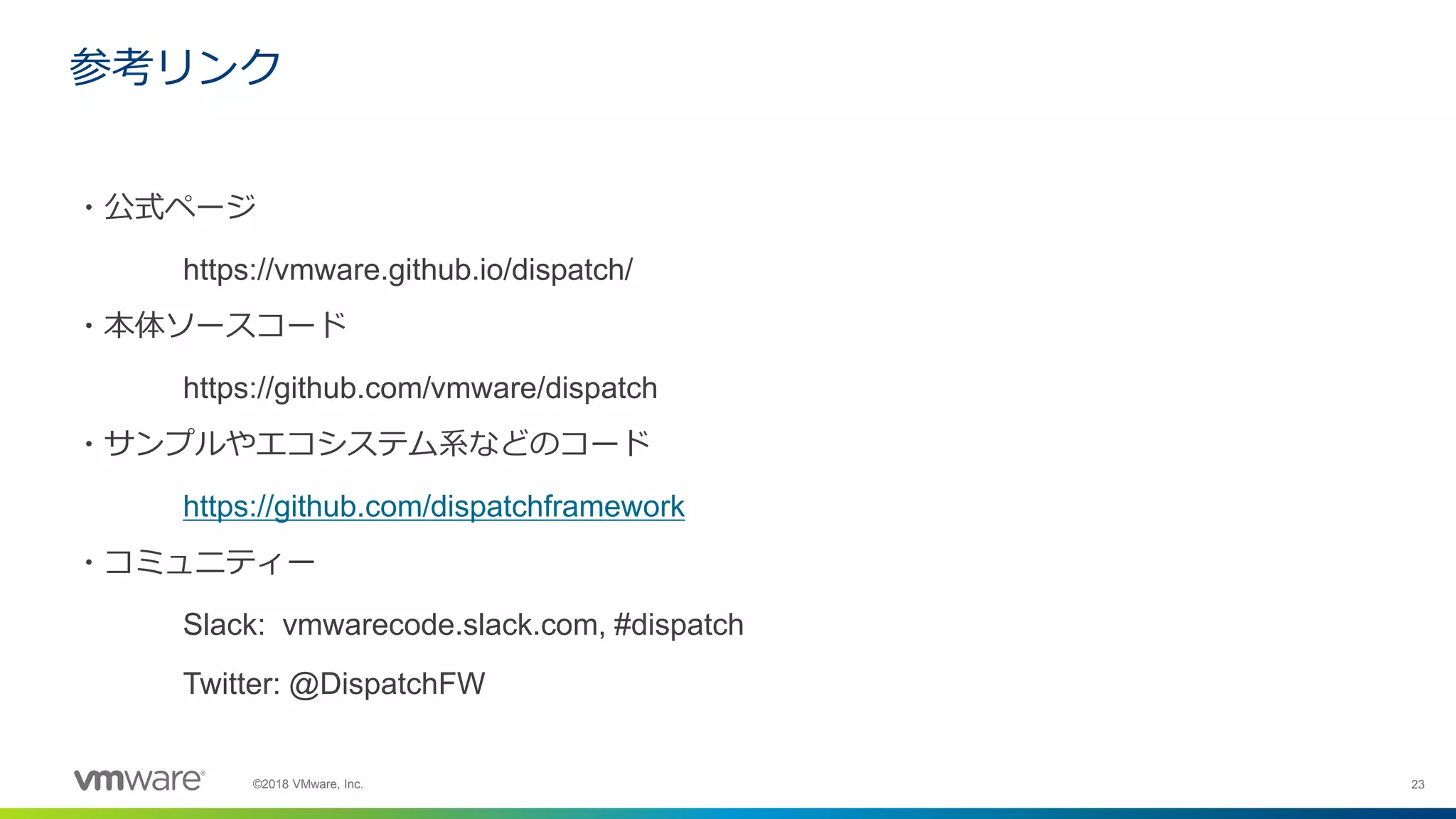

22. 23©2018 VMware, Inc.
・公式ページ
https://vmware.github.io/dispatch/
・本体ソースコード
https://github.com/vmware/dispatch
・サンプルやエコシステム系などのコード
https://github.com/dispatchframework
・コミュニティー
Slack: vmwarecode.slack.com, #dispatch
Twitter: @DispatchFW
参考リンク
