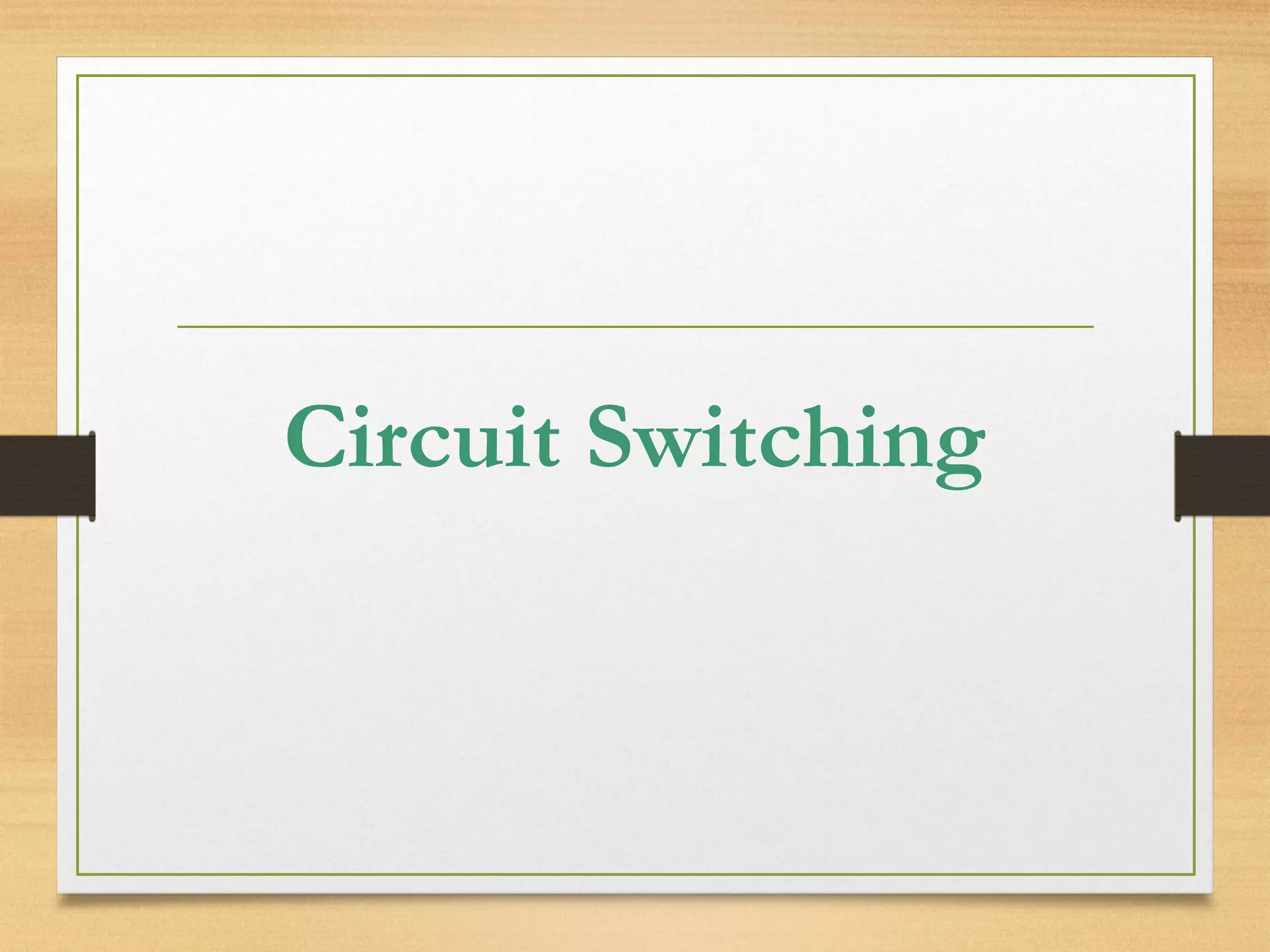

circuit switching
- 1.

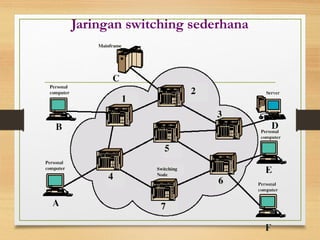

- 2. Jaringan Switching • Untuktransmisi data yang melampaui area lokal. • Simpul switching tidak berkaitan dengan isi data.
- 3.
- 4.

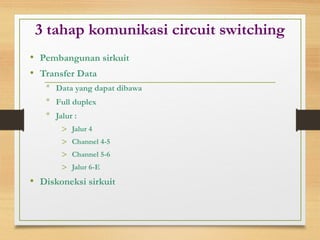

- 5. 3 tahap komunikasicircuit switching • Pembangunan sirkuit • Transfer Data * Data yang dapat dibawa * Full duplex * Jalur : > Jalur 4 > Channel 4-5 > Channel 5-6 > Jalur 6-E • Diskoneksi sirkuit

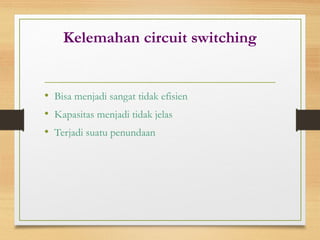

- 6. Kelemahan circuit switching •Bisa menjadi sangat tidak efisien • Kapasitas menjadi tidak jelas • Terjadi suatu penundaan

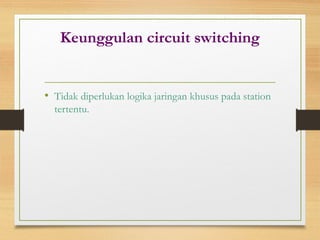

- 7. Keunggulan circuit switching •Tidak diperlukan logika jaringan khusus pada station tertentu.

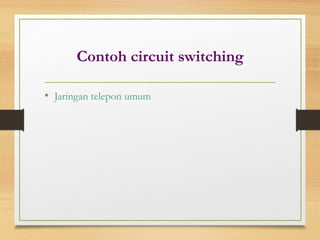

- 8. Contoh circuit switching •Jaringan telepon umum
- 9.

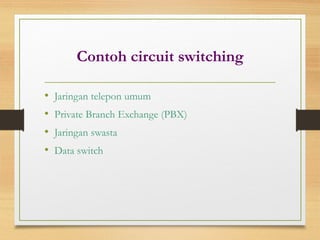

- 10. Contoh circuit switching •Jaringan telepon umum • Private Branch Exchange (PBX) • Jaringan swasta • Data switch
- 11.

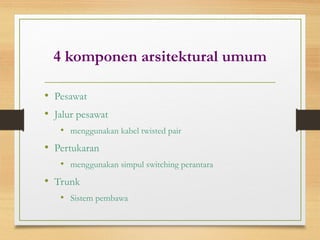

- 12. 4 komponen arsitekturalumum • Pesawat • Jalur pesawat • menggunakan kabel twisted pair • Pertukaran • menggunakan simpul switching perantara • Trunk • Sistem pembawa

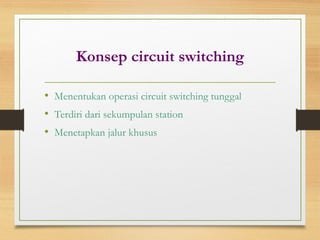

- 13. Konsep circuit switching •Menentukan operasi circuit switching tunggal • Terdiri dari sekumpulan station • Menetapkan jalur khusus

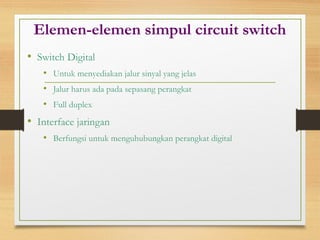

- 14. Elemen-elemen simpul circuitswitch • Switch Digital • Untuk menyediakan jalur sinyal yang jelas • Jalur harus ada pada sepasang perangkat • Full duplex • Interface jaringan • Berfungsi untuk menguhubungkan perangkat digital

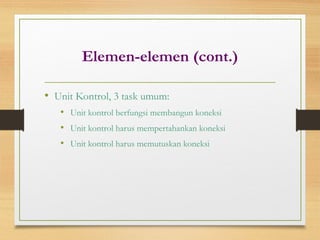

- 15. Elemen-elemen (cont.) • UnitKontrol, 3 task umum: • Unit kontrol berfungsi membangun koneksi • Unit kontrol harus mempertahankan koneksi • Unit kontrol harus memutuskan koneksi
- 16. Karateristik penting circuit switching •Adanya Pemblokan • Dimungkinkan terjadi untuk mendukung lalu lintas suara • Tidak adanya pemblokan • Dimungkinkan terjadi untuk perangkat pengolahan data

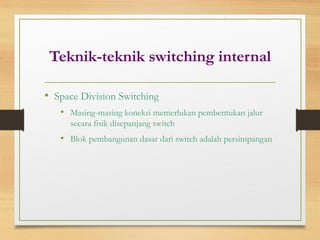

- 17. Teknik-teknik switching internal •Space Division Switching • Masing-masing koneksi memerlukan pembentukan jalur secara fisik disepanjang switch • Blok pembangunan dasar dari switch adalah persimpangan

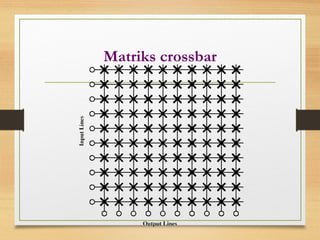

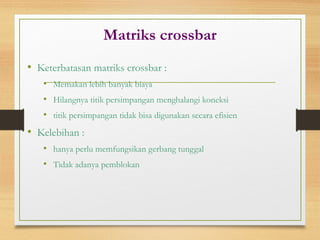

- 18. Matriks crossbar • Keterbatasanmatriks crossbar : • Memakan lebih banyak biaya • Hilangnya titik persimpangan menghalangi koneksi • titik persimpangan tidak bisa digunakan secara efisien • Kelebihan : • hanya perlu memfungsikan gerbang tunggal • Tidak adanya pemblokan
- 19.

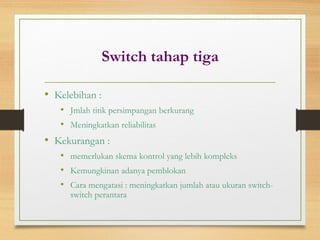

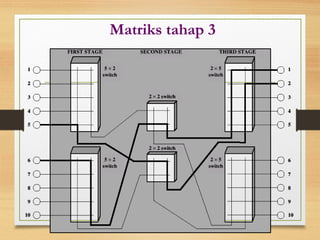

- 20. Switch tahap tiga •Kelebihan : • Jmlah titik persimpangan berkurang • Meningkatkan reliabilitas • Kekurangan : • memerlukan skema kontrol yang lebih kompleks • Kemungkinan adanya pemblokan • Cara mengatasi : meningkatkan jumlah atau ukuran switch- switch perantara
- 21.

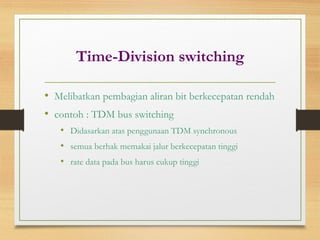

- 22. Time-Division switching • Melibatkanpembagian aliran bit berkecepatan rendah • contoh : TDM bus switching • Didasarkan atas penggunaan TDM synchronous • semua berhak memakai jalur berkecepatan tinggi • rate data pada bus harus cukup tinggi

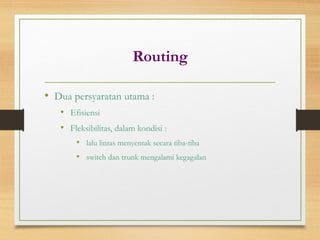

- 23. Routing • Dua persyaratanutama : • Efisiensi • Fleksibilitas, dalam kondisi : • lalu lintas menyentak secara tiba-tiba • switch dan trunk mengalami kegagalan

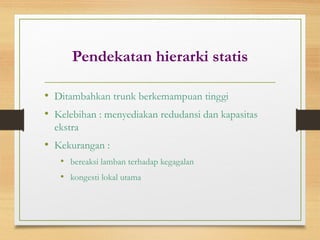

- 24. Pendekatan hierarki statis •Ditambahkan trunk berkemampuan tinggi • Kelebihan : menyediakan redudansi dan kapasitas ekstra • Kekurangan : • bereaksi lamban terhadap kegagalan • kongesti lokal utama

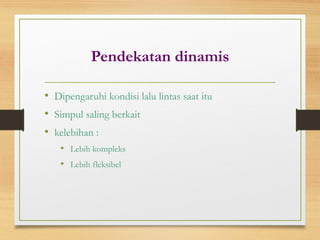

- 25. Pendekatan dinamis • Dipengaruhikondisi lalu lintas saat itu • Simpul saling berkait • kelebihan : • Lebih kompleks • Lebih fleksibel

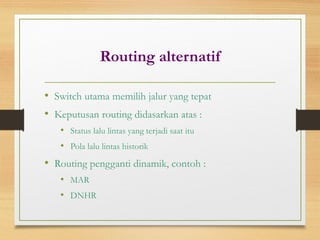

- 26. Routing alternatif • Switchutama memilih jalur yang tepat • Keputusan routing didasarkan atas : • Status lalu lintas yang terjadi saat itu • Pola lalu lintas historik • Routing pengganti dinamik, contoh : • MAR • DNHR

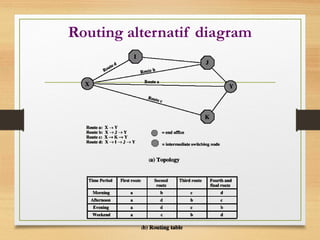

- 27.

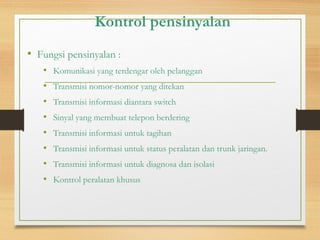

- 28. Kontrol pensinyalan • Fungsipensinyalan : • Komunikasi yang terdengar oleh pelanggan • Transmisi nomor-nomor yang ditekan • Transmisi informasi diantara switch • Sinyal yang membuat telepon berdering • Transmisi informasi untuk tagihan • Transmisi informasi untuk status peralatan dan trunk jaringan. • Transmisi informasi untuk diagnosa dan isolasi • Kontrol peralatan khusus

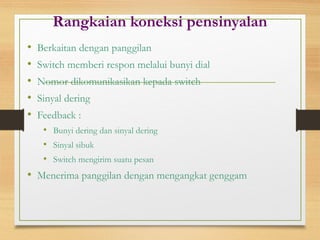

- 29. Rangkaian koneksi pensinyalan •Berkaitan dengan panggilan • Switch memberi respon melalui bunyi dial • Nomor dikomunikasikan kepada switch • Sinyal dering • Feedback : • Bunyi dering dan sinyal dering • Sinyal sibuk • Switch mengirim suatu pesan • Menerima panggilan dengan mengangkat genggam

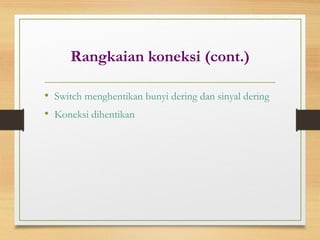

- 30. Rangkaian koneksi (cont.) •Switch menghentikan bunyi dering dan sinyal dering • Koneksi dihentikan

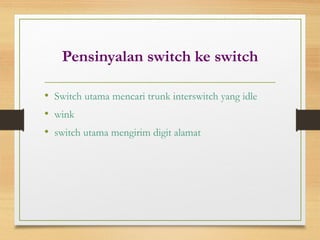

- 31. Pensinyalan switch keswitch • Switch utama mencari trunk interswitch yang idle • wink • switch utama mengirim digit alamat
- 32.

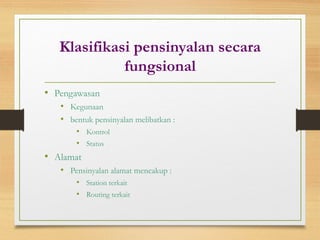

- 33. Klasifikasi pensinyalan secara fungsional •Pengawasan • Kegunaan • bentuk pensinyalan melibatkan : • Kontrol • Status • Alamat • Pensinyalan alamat mencakup : • Station terkait • Routing terkait

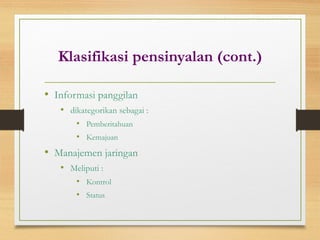

- 34. Klasifikasi pensinyalan (cont.) •Informasi panggilan • dikategorikan sebagai : • Pemberitahuan • Kemajuan • Manajemen jaringan • Meliputi : • Kontrol • Status
- 35. Lokasi pensinyalan • Pensinyalandiantara pesawat dan jaringan • Pensinyalan di dalam jaringan

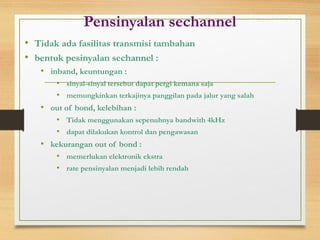

- 36. Pensinyalan sechannel • Tidakada fasilitas transmisi tambahan • bentuk pesinyalan sechannel : • inband, keuntungan : • sinyal-sinyal tersebut dapat pergi kemana saja • memungkinkan terkajinya panggilan pada jalur yang salah • out of bond, kelebihan : • Tidak menggunakan sepenuhnya bandwith 4kHz • dapat dilakukan kontrol dan pengawasan • kekurangan out of bond : • memerlukan elektronik ekstra • rate pensinyalan menjadi lebih rendah

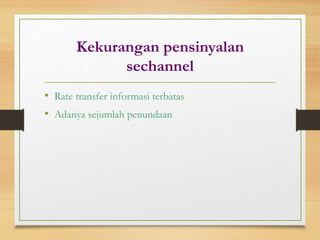

- 37. Kekurangan pensinyalan sechannel • Ratetransfer informasi terbatas • Adanya sejumlah penundaan

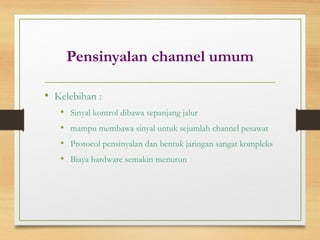

- 38. Pensinyalan channel umum •Kelebihan : • Sinyal kontrol dibawa sepanjang jalur • mampu membawa sinyal untuk sejumlah channel pesawat • Protocol pensinyalan dan bentuk jaringan sangat kompleks • Biaya hardware semakin menurun

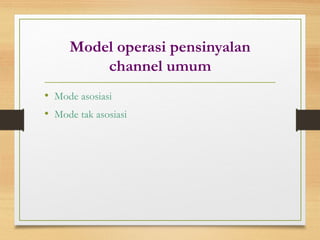

- 39. Model operasi pensinyalan channelumum • Mode asosiasi • Mode tak asosiasi
- 40.
- 41.

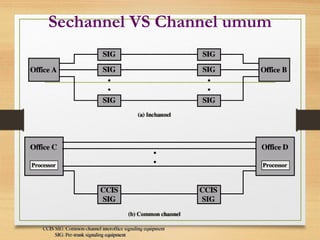

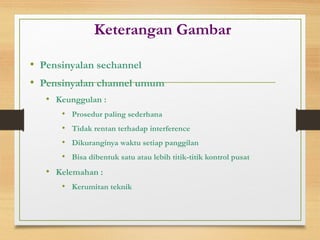

- 42. Keterangan Gambar • Pensinyalansechannel • Pensinyalan channel umum • Keunggulan : • Prosedur paling sederhana • Tidak rentan terhadap interference • Dikuranginya waktu setiap panggilan • Bisa dibentuk satu atau lebih titik-titik kontrol pusat • Kelemahan : • Kerumitan teknik
- 43. Sistem pesinyalan nomor7 • Skema yang paling sering digunakan • ISDN • Karateristik utama : • channel digital 64 kbps • Dirancang untuk memenuhi persyaratan pengalihan informasi • Dirancang sebagai alat untuk pengalihan informasi

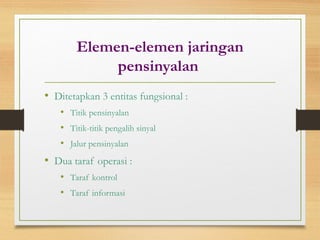

- 44. Elemen-elemen jaringan pensinyalan • Ditetapkan3 entitas fungsional : • Titik pensinyalan • Titik-titik pengalih sinyal • Jalur pensinyalan • Dua taraf operasi : • Taraf kontrol • Taraf informasi
- 45.

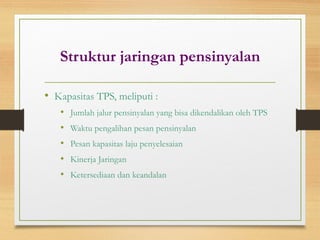

- 46. Struktur jaringan pensinyalan •Kapasitas TPS, meliputi : • Jumlah jalur pensinyalan yang bisa dikendalikan oleh TPS • Waktu pengalihan pesan pensinyalan • Pesan kapasitas laju penyelesaian • Kinerja Jaringan • Ketersediaan dan keandalan
