Tài liệu trình bày các bài tập thiết kế cốt thép và tính toán cho các tiết diện bê tông khác nhau, bao gồm tiết diện chữ nhật, chữ T và chữ I với bê tông B15 và B20 cùng cốt thép các nhóm khác nhau. Các bài tập này yêu cầu thiết kế cốt đai và chịu mô men uốn trong các điều kiện cụ thể. Nội dung cũng đề cập tới việc bố trí cốt thép cho dầm đơn giản và yêu cầu nộp bài viết tay.

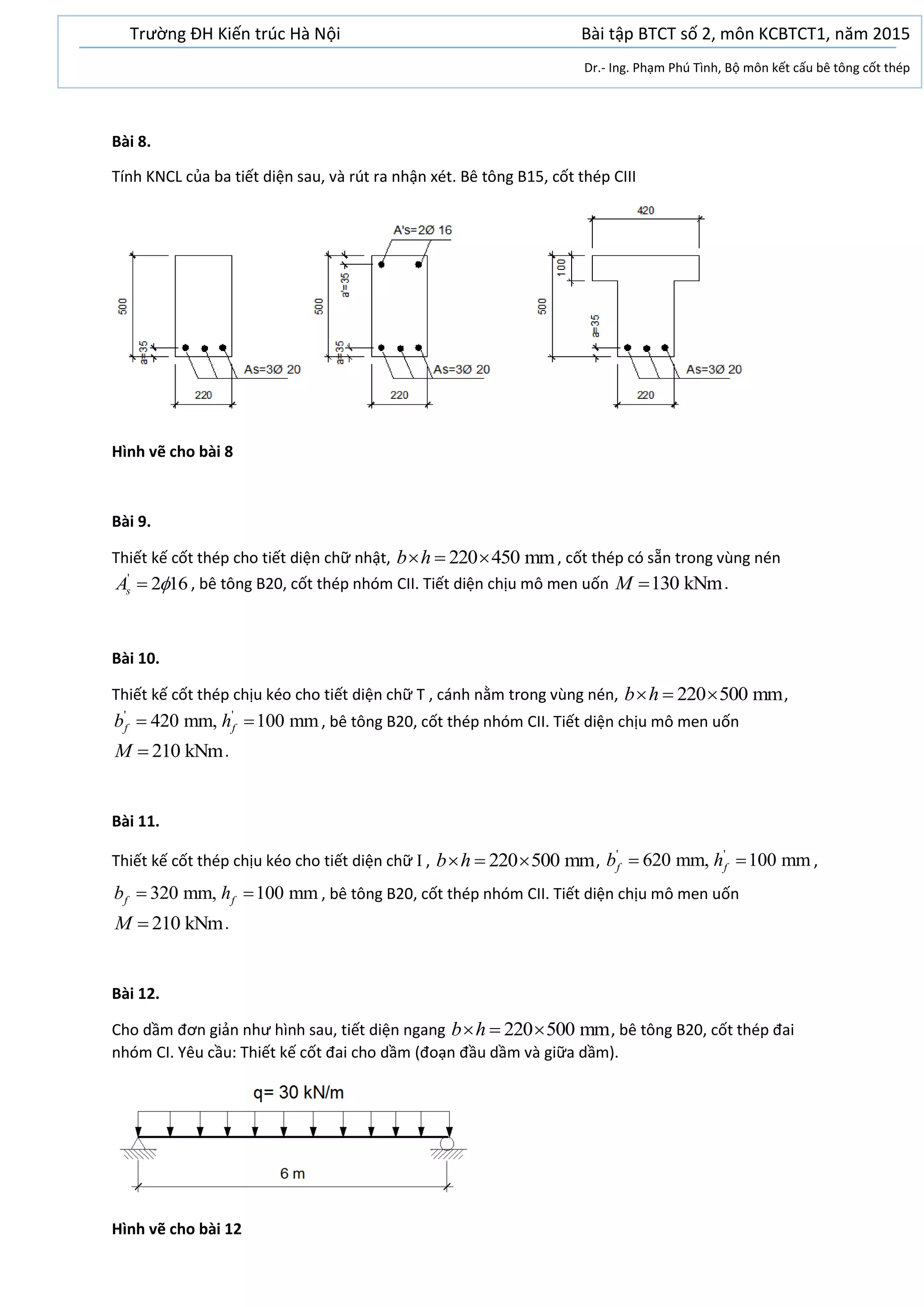

1. Bài 8.
Tính KNCL của ba tiết diện sau, và rút ra nhận xét. Bê tông B15, cốt thép CIII
Hình vẽ cho bài 8
Bài 9.
Thiết kế cốt thép cho tiết diện chữ nhật, 220 450 mmb h   , cốt thép có sẵn trong vùng nén
'
2 16sA  , bê tông B20, cốt thép nhóm CII. Tiết diện chịu mô men uốn 130 kNmM  .
Bài 10.
Thiết kế cốt thép chịu kéo cho tiết diện chữ T , cánh nằm trong vùng nén, 220 500 mmb h   ,
' '
420 mm, 100 mmf fb h  , bê tông B20, cốt thép nhóm CII. Tiết diện chịu mô men uốn
210 kNmM  .
Bài 11.
Thiết kế cốt thép chịu kéo cho tiết diện chữ I , 220 500 mmb h   ,
' '
620 mm, 100 mmf fb h  ,
320 mm, 100 mmf fb h  , bê tông B20, cốt thép nhóm CII. Tiết diện chịu mô men uốn
210 kNmM  .
Bài 12.
Cho dầm đơn giản như hình sau, tiết diện ngang 220 500 mmb h   , bê tông B20, cốt thép đai
nhóm CI. Yêu cầu: Thiết kế cốt đai cho dầm (đoạn đầu dầm và giữa dầm).
Hình vẽ cho bài 12
Trường ĐH Kiến trúc Hà Nội Bài tập BTCT số 2, môn KCBTCT1, năm 2015
Dr.- Ing. Phạm Phú Tình, Bộ môn kết cấu bê tông cốt thép

2. Bài 13.
Cho dầm đơn giản như hình sau, tiết diện ngang 100 300 mmb h   , bê tông B20, cốt thép đai
nhóm CI. Yêu cầu: Thiết kế cốt đai cho dầm
Hình vẽ cho bài 13
Gợi ý: 1) chiều dài dầm là 0
3000
cos 26
L  ; 2) Tải trọng q phải được chiếu lên phương vuông góc với trục
dầm. 3) dầm có bề rộng 100b  , nên chọn đai 1 nhánh, dầm có chiều cao 800h  , nên chọn đai 6 .
Bài 14.
Tính toán và bố trí cốt đai cho dầm sau, tiết diện ngang 220 300 mmb h   , bê tông B20, cốt thép
đai nhóm CI.
Hình vẽ cho bài 14
Ghi chú:
SV làm bài trên giấy A4, viết tay, đóng quyển và nộp.
