1. BAHAN AJAR KULIAH
MENGGUNAKAN METODE GEOLISTRIK TAHANAN JENIS
INSTRUMENTASI DAN PROSEDUR
LAPANGAN METODE TAHANAN JENIS
Kornelis, ST, M.Si

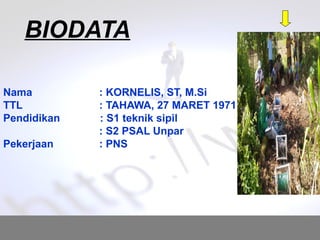

2. BIODATA
Nama : KORNELIS, ST, M.Si
TTL : TAHAWA, 27 MARET 1971
Pendidikan : S1 teknik sipil
: S2 PSAL Unpar
Pekerjaan : PNS

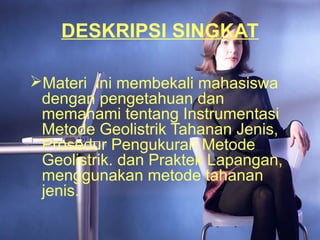

3. DESKRIPSI SINGKAT
Materi ini membekali mahasiswa
dengan pengetahuan dan
memahami tentang Instrumentasi
Metode Geolistrik Tahanan Jenis,
Prosedur Pengukuran Metode
Geolistrik. dan Praktek Lapangan,
menggunakan metode tahanan
jenis.

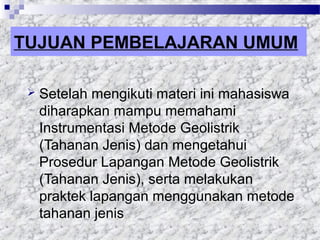

4. TUJUAN PEMBELAJARAN UMUM
 Setelah mengikuti materi ini mahasiswa
diharapkan mampu memahami
Instrumentasi Metode Geolistrik
(Tahanan Jenis) dan mengetahui
Prosedur Lapangan Metode Geolistrik
(Tahanan Jenis), serta melakukan
praktek lapangan menggunakan metode
tahanan jenis

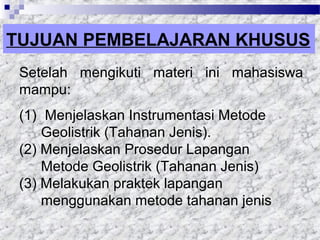

5. TUJUAN PEMBELAJARAN KHUSUS
Setelah mengikuti materi ini mahasiswa
mampu:
(1) Menjelaskan Instrumentasi Metode
Geolistrik (Tahanan Jenis).
(2) Menjelaskan Prosedur Lapangan
Metode Geolistrik (Tahanan Jenis)
(3) Melakukan praktek lapangan
menggunakan metode tahanan jenis

6. INSTRUMENTASI DANINSTRUMENTASI DAN
PROSEDUR LAPANGANPROSEDUR LAPANGAN
METODE TAHANAN JENISMETODE TAHANAN JENIS

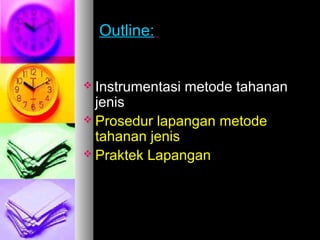

7. Outline:Outline:
 Instrumentasi metode tahananInstrumentasi metode tahanan
jenisjenis
 Prosedur lapangan metodeProsedur lapangan metode
tahanan jenistahanan jenis
 Praktek LapanganPraktek Lapangan

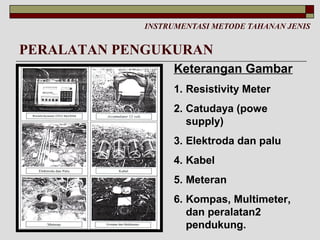

8. INSTRUMENTASI METODE TAHANAN JENIS
Keterangan Gambar
1. Resistivity Meter
2. Catudaya (powe
supply)
3. Elektroda dan palu
4. Kabel
5. Meteran
6. Kompas, Multimeter,
dan peralatan2
pendukung.
PERALATAN PENGUKURAN

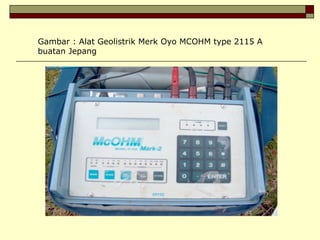

9. Gambar : Alat Geolistrik Merk Oyo MCOHM type 2115 A
buatan Jepang

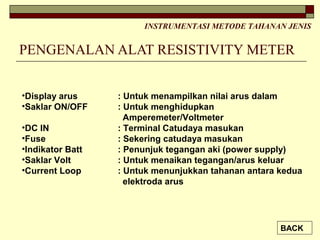

10. PENGENALAN ALAT RESISTIVITY METER
INSTRUMENTASI METODE TAHANAN JENIS
•Display arus : Untuk menampilkan nilai arus dalam
•Saklar ON/OFF : Untuk menghidupkan
Amperemeter/Voltmeter
•DC IN : Terminal Catudaya masukan
•Fuse : Sekering catudaya masukan
•Indikator Batt : Penunjuk tegangan aki (power supply)
•Saklar Volt : Untuk menaikan tegangan/arus keluar
•Current Loop : Untuk menunjukkan tahanan antara kedua
elektroda arus
BACK

11. PENGENALAN ALAT RESISTIVITY METER
INSTRUMENTASI METODE TAHANAN JENIS
Keterangan Gambar NEXT

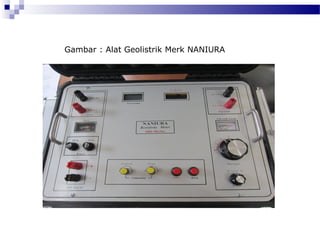

12. Gambar : Alat Geolistrik Merk NANIURA

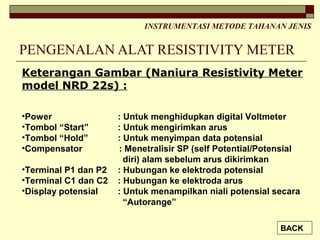

13. PENGENALAN ALAT RESISTIVITY METER
INSTRUMENTASI METODE TAHANAN JENIS
Keterangan Gambar (Naniura Resistivity Meter
model NRD 22s) :
•Power : Untuk menghidupkan digital Voltmeter
•Tombol “Start” : Untuk mengirimkan arus
•Tombol “Hold” : Untuk menyimpan data potensial
•Compensator : Menetralisir SP (self Potential/Potensial
diri) alam sebelum arus dikirimkan
•Terminal P1 dan P2 : Hubungan ke elektroda potensial
•Terminal C1 dan C2 : Hubungan ke elektroda arus
•Display potensial : Untuk menampilkan niali potensial secara
“Autorange”
BACK

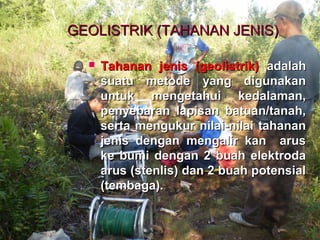

14. GEOLISTRIK (TAHANAN JENIS)GEOLISTRIK (TAHANAN JENIS)
 Tahanan jenis (geolistrik)Tahanan jenis (geolistrik) adalahadalah
suatu metode yang digunakansuatu metode yang digunakan
untuk mengetahui kedalaman,untuk mengetahui kedalaman,
penyebaran lapisan batuan/tanah,penyebaran lapisan batuan/tanah,
serta mengukur nilai-nilai tahananserta mengukur nilai-nilai tahanan
jenis dengan mengalir kan arusjenis dengan mengalir kan arus
ke bumi dengan 2 buah elektrodake bumi dengan 2 buah elektroda
arus (stenlis) dan 2 buah potensialarus (stenlis) dan 2 buah potensial
(tembaga).(tembaga).

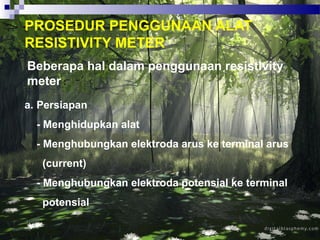

15. PROSEDUR PENGGUNAAN ALAT
RESISTIVITY METER
Beberapa hal dalam penggunaan resistivity
meter :
a. Persiapan
- Menghidupkan alat
- Menghubungkan elektroda arus ke terminal arus
(current)
- Menghubungkan elektroda potensial ke terminal
potensial

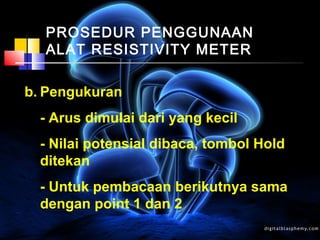

16. PROSEDUR PENGGUNAAN
ALAT RESISTIVITY METER
b. Pengukuran
- Arus dimulai dari yang kecil
- Nilai potensial dibaca, tombol Hold
ditekan
- Untuk pembacaan berikutnya sama
dengan point 1 dan 2

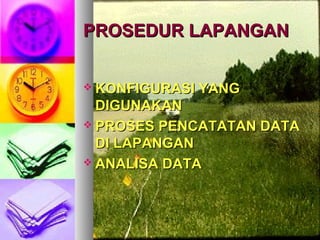

17. PROSEDUR LAPANGANPROSEDUR LAPANGAN
 KONFIGURASI YANGKONFIGURASI YANG
DIGUNAKANDIGUNAKAN
 PROSES PENCATATAN DATAPROSES PENCATATAN DATA
DI LAPANGANDI LAPANGAN
 ANALISA DATAANALISA DATA

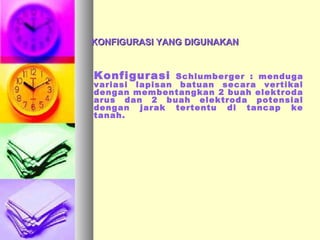

18. KONFIGURASI YANG DIGUNAKANKONFIGURASI YANG DIGUNAKAN
Konfigurasi Schlumberger : menduga
variasi lapisan batuan secara vertikal
dengan membentangkan 2 buah elektroda
arus dan 2 buah elektroda potensial
dengan jarak tertentu di tancap ke
tanah.

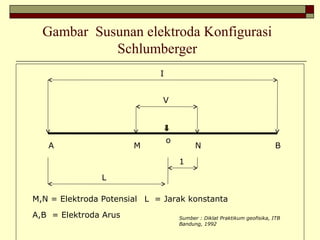

19. Gambar Susunan elektroda Konfigurasi
Schlumberger
A BNM
o
V
I
L
1
M,N = Elektroda Potensial
A,B = Elektroda Arus
L = Jarak konstanta
Sumber : Diklat Praktikum geofisika, ITB
Bandung, 1992

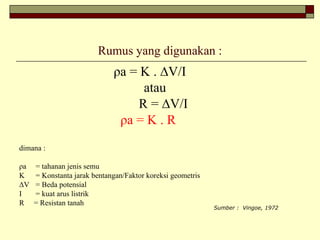

20. Rumus yang digunakan :
ρa = K . ∆V/I
atau
R = ∆V/I
ρa = K . R
dimana :
ρa = tahanan jenis semu
K = Konstanta jarak bentangan/Faktor koreksi geometris
∆V = Beda potensial
I = kuat arus listrik
R = Resistan tanah
Sumber : Vingoe, 1972

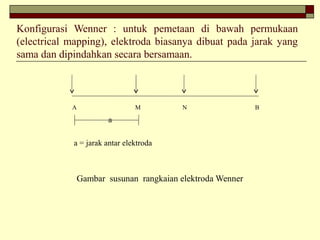

21. Konfigurasi Wenner : untuk pemetaan di bawah permukaan
(electrical mapping), elektroda biasanya dibuat pada jarak yang
sama dan dipindahkan secara bersamaan.
A M N B
a
a = jarak antar elektroda
Gambar susunan rangkaian elektroda Wenner

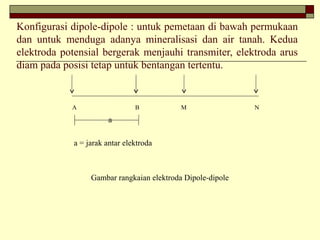

22. Konfigurasi dipole-dipole : untuk pemetaan di bawah permukaan
dan untuk menduga adanya mineralisasi dan air tanah. Kedua
elektroda potensial bergerak menjauhi transmiter, elektroda arus
diam pada posisi tetap untuk bentangan tertentu.
A B M N
a
a = jarak antar elektroda
Gambar rangkaian elektroda Dipole-dipole

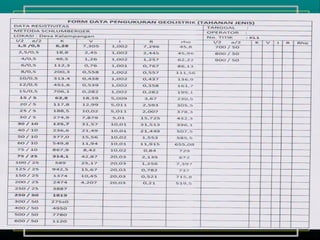

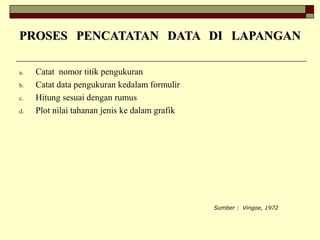

23. PROSES PENCATATAN DATA DI LAPANGANPROSES PENCATATAN DATA DI LAPANGAN
a. Catat nomor titik pengukuran
b. Catat data pengukuran kedalam formulir
c. Hitung sesuai dengan rumus
d. Plot nilai tahanan jenis ke dalam grafik
Sumber : Vingoe, 1972

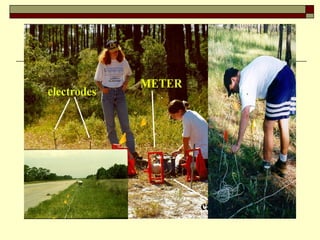

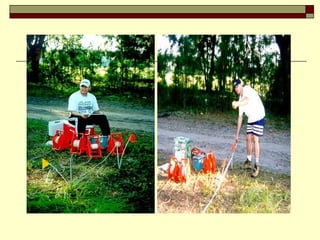

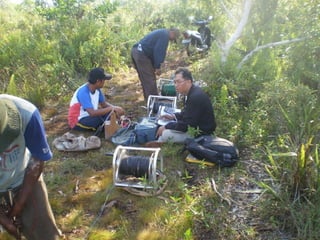

25. Pengambilan data geolistrik (tahanan jenis) menggunakan
Konfigurasi Shclumberger

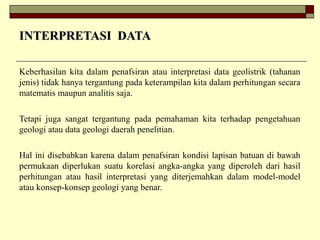

29. INTERPRETASI DATAINTERPRETASI DATA
Keberhasilan kita dalam penafsiran atau interpretasi data geolistrik (tahanan
jenis) tidak hanya tergantung pada keterampilan kita dalam perhitungan secara
matematis maupun analitis saja.
Tetapi juga sangat tergantung pada pemahaman kita terhadap pengetahuan
geologi atau data geologi daerah penelitian.
Hal ini disebabkan karena dalam penafsiran kondisi lapisan batuan di bawah
permukaan diperlukan suatu korelasi angka-angka yang diperoleh dari hasil
perhitungan atau hasil interpretasi yang diterjemahkan dalam model-model
atau konsep-konsep geologi yang benar.

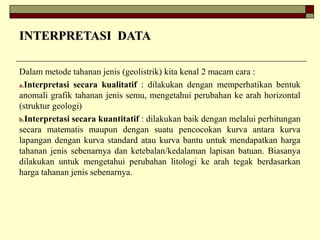

30. INTERPRETASI DATAINTERPRETASI DATA
Dalam metode tahanan jenis (geolistrik) kita kenal 2 macam cara :
a.Interpretasi secara kualitatif : dilakukan dengan memperhatikan bentuk
anomali grafik tahanan jenis semu, mengetahui perubahan ke arah horizontal
(struktur geologi)

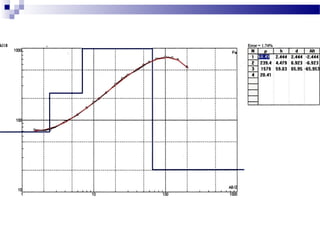

b.Interpretasi secara kuantitatif : dilakukan baik dengan melalui perhitungan
secara matematis maupun dengan suatu pencocokan kurva antara kurva

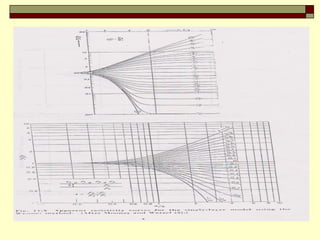

lapangan dengan kurva standard atau kurva bantu untuk mendapatkan harga
tahanan jenis sebenarnya dan ketebalan/kedalaman lapisan batuan. Biasanya
dilakukan untuk mengetahui perubahan litologi ke arah tegak berdasarkan
harga tahanan jenis sebenarnya.

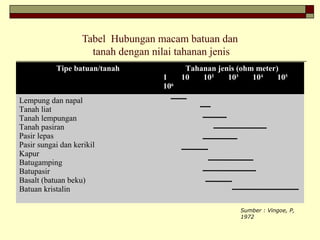

32. Tabel Hubungan macam batuan dan
tanah dengan nilai tahanan jenis
Tipe batuan/tanah Tahanan jenis (ohm meter)
1 10 10² 10³ 104
105
106
Lempung dan napal
Tanah liat
Tanah lempungan
Tanah pasiran
Pasir lepas
Pasir sungai dan kerikil
Kapur
Batugamping
Batupasir
Basalt (batuan beku)
Batuan kristalin
Sumber : Vingoe, P,
1972

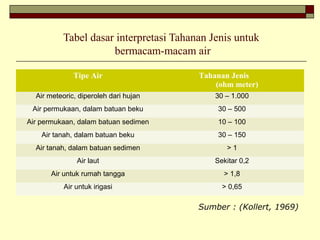

33. Tipe Air Tahanan Jenis
(ohm meter)
Air meteoric, diperoleh dari hujan 30 – 1.000
Air permukaan, dalam batuan beku 30 – 500
Air permukaan, dalam batuan sedimen 10 – 100
Air tanah, dalam batuan beku 30 – 150
Air tanah, dalam batuan sedimen > 1
Air laut Sekitar 0,2
Air untuk rumah tangga > 1,8
Air untuk irigasi > 0,65
Sumber : (Kollert, 1969)
Tabel dasar interpretasi Tahanan Jenis untuk
bermacam-macam air

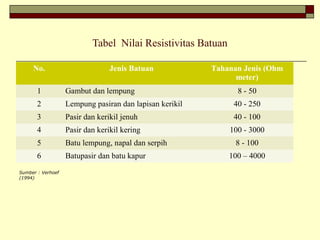

34. Tabel Nilai Resistivitas Batuan
No. Jenis Batuan Tahanan Jenis (Ohm
meter)
1 Gambut dan lempung 8 - 50
2 Lempung pasiran dan lapisan kerikil 40 - 250
3 Pasir dan kerikil jenuh 40 - 100
4 Pasir dan kerikil kering 100 - 3000
5 Batu lempung, napal dan serpih 8 - 100
6 Batupasir dan batu kapur 100 – 4000
Sumber : Verhoef
(1994)

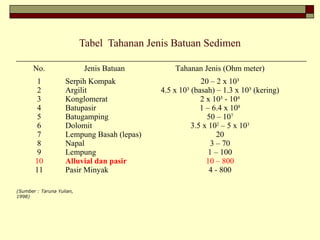

35. Tabel Tahanan Jenis Batuan Sedimen
No. Jenis Batuan Tahanan Jenis (Ohm meter)
1
2
3
4
5
6
7
8
9
10
11
Serpih Kompak
Argilit
Konglomerat
Batupasir
Batugamping
Dolomit
Lempung Basah (lepas)
Napal
Lempung
Alluvial dan pasir
Pasir Minyak
20 – 2 x 10³
4.5 x 10³ (basah) – 1.3 x 10³ (kering)
2 x 10³ - 104
1 – 6.4 x 108
50 – 107
3.5 x 102
– 5 x 103
20
3 – 70
1 – 100
10 – 800
4 - 800
(Sumber : Taruna Yulian,
1998)

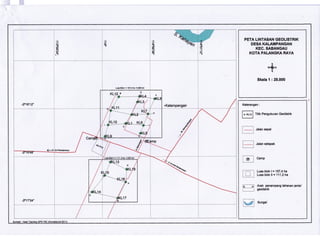

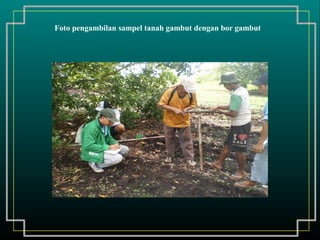

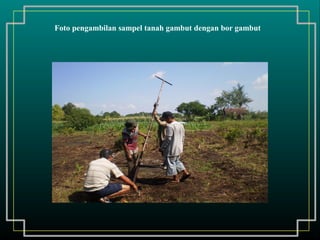

39. Foto pengambilan sampel tanah gambut dengan bor gambut

40. Foto pengambilan sampel tanah gambut dengan bor gambut

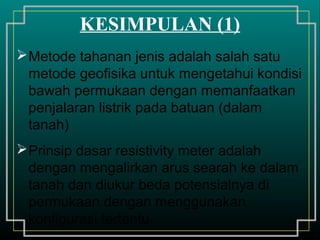

41. Metode tahanan jenis adalah salah satu
metode geofisika untuk mengetahui kondisi
bawah permukaan dengan memanfaatkan
penjalaran listrik pada batuan (dalam
tanah)
Prinsip dasar resistivity meter adalah
dengan mengalirkan arus searah ke dalam
tanah dan diukur beda potensialnya di
permukaan dengan menggunakan
konfigurasi tertentu
KESIMPULAN (1)

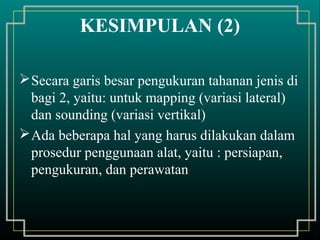

42. Secara garis besar pengukuran tahanan jenis di
bagi 2, yaitu: untuk mapping (variasi lateral)
dan sounding (variasi vertikal)
Ada beberapa hal yang harus dilakukan dalam
prosedur penggunaan alat, yaitu : persiapan,
pengukuran, dan perawatan
KESIMPULAN (2)

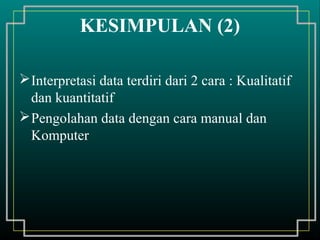

43. Interpretasi data terdiri dari 2 cara : Kualitatif
dan kuantitatif
Pengolahan data dengan cara manual dan
Komputer
KESIMPULAN (2)
