Kimpalan Arka
- 1. 1 SPE 4602SPE 4602 TEKNOLOGIPEMBUATANTEKNOLOGI PEMBUATAN PENSYARAH :PENSYARAH : DR AMIRMUDIN BINDR AMIRMUDIN BIN UDINUDIN
- 2. HALIZIMAH BT SHAMSUDDIN AP090025 TAJUK: KIMPALAN ARKA/ ARC WELDING 2

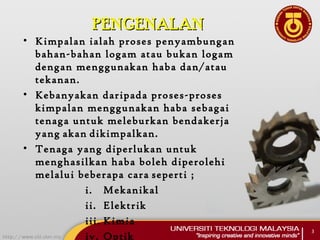

- 3. PENGENALANPENGENALAN • Kimpalan ialahproses penyambungan bahan-bahan logam atau bukan logam dengan menggunakan haba dan/atau tekanan. • Kebanyakan daripada proses-proses kimpalan menggunakan haba sebagai tenaga untuk meleburkan bendakerja yang akan dikimpalkan. • Tenaga yang diperlukan untuk menghasilkan haba boleh diperolehi melalui beberapa cara seperti ; i. Mekanikal ii. Elektrik iii. Kimia iv. Optik 3

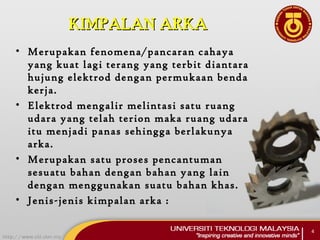

- 4. KIMPALAN ARKAKIMPALAN ARKA •Merupakan fenomena/pancaran cahaya yang kuat lagi terang yang terbit diantara hujung elektrod dengan permukaan benda kerja. • Elektrod mengalir melintasi satu ruang udara yang telah terion maka ruang udara itu menjadi panas sehingga berlakunya arka. • Merupakan satu proses pencantuman sesuatu bahan dengan bahan yang lain dengan menggunakan suatu bahan khas. • Jenis-jenis kimpalan arka : 4
- 5. 1. SHIELDED METALARC WELDING (SMAW) • Merupakan salah satu daripada proses yang paling lama digunakan dan paling mudah. • Elektrod digunakan sebagai bahan pengikat. • Arka terjadi dengan menyentuhkan hujung elektrod yang bersalut pada benda kerja dan diangkat dengan cepat pada jarak yang sesuai untuk mendapatkan arka yang stabil. • Haba yang terjadi meleburkan hujung elektrod, salutannya dan logam ibu pada kawasan yang dikimpal itu. 5
- 6.

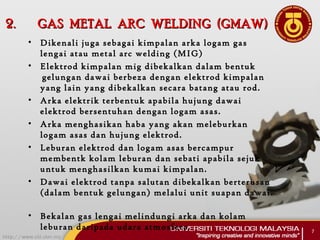

- 7. 2.2. GAS METALARC WELDING (GMAW)GAS METAL ARC WELDING (GMAW) • Dikenali juga sebagai kimpalan arka logam gas lengai atau metal arc welding (MIG) • Elektrod kimpalan mig dibekalkan dalam bentuk gelungan dawai berbeza dengan elektrod kimpalan yang lain yang dibekalkan secara batang atau rod. • Arka elektrik terbentuk apabila hujung dawai elektrod bersentuhan dengan logam asas. • Arka menghasikan haba yang akan meleburkan logam asas dan hujung elektrod. • Leburan elektrod dan logam asas bercampur membentk kolam leburan dan sebati apabila sejuk untuk menghasilkan kumai kimpalan. • Dawai elektrod tanpa salutan dibekalkan berterusan (dalam bentuk gelungan) melalui unit suapan dawai. • Bekalan gas lengai melindungi arka dan kolam leburan daripada udara atmosfera. 7

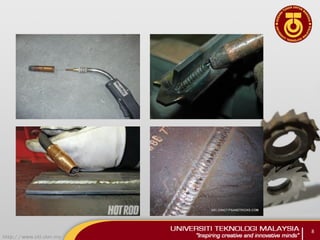

- 8.

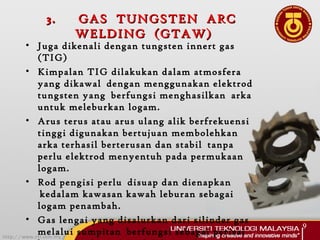

- 9. 3.3. GAS TUNGSTENARCGAS TUNGSTEN ARC WELDING (GTAW)WELDING (GTAW) • Juga dikenali dengan tungsten innert gas (TIG) • Kimpalan TIG dilakukan dalam atmosfera yang dikawal dengan menggunakan elektrod tungsten yang berfungsi menghasilkan arka untuk meleburkan logam. • Arus terus atau arus ulang alik berfrekuensi tinggi digunakan bertujuan membolehkan arka terhasil berterusan dan stabil tanpa perlu elektrod menyentuh pada permukaan logam. • Rod pengisi perlu disuap dan dienapkan kedalam kawasan kawah leburan sebagai logam penambah. • Gas lengai yang disalurkan dari silinder gas melalui sumpitan berfungsi sebagai perisai 9
- 10.

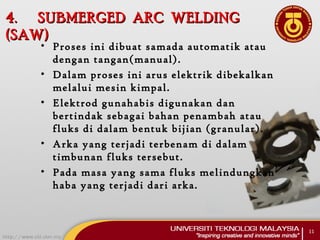

- 11. 4.4. SUBMERGED ARCWELDINGSUBMERGED ARC WELDING (SAW)(SAW) • Proses ini dibuat samada automatik atau dengan tangan(manual). • Dalam proses ini arus elektrik dibekalkan melalui mesin kimpal. • Elektrod gunahabis digunakan dan bertindak sebagai bahan penambah atau fluks di dalam bentuk bijian (granular). • Arka yang terjadi terbenam di dalam timbunan fluks tersebut. • Pada masa yang sama fluks melindungkan haba yang terjadi dari arka. 11
- 12.

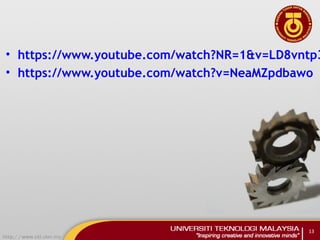

- 13.

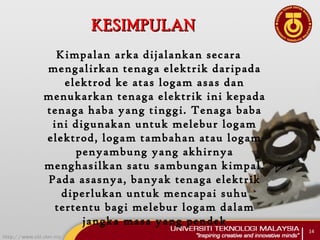

- 14. KESIMPULANKESIMPULAN Kimpalan arka dijalankansecara mengalirkan tenaga elektrik daripada elektrod ke atas logam asas dan menukarkan tenaga elektrik ini kepada tenaga haba yang tinggi. Tenaga baba ini digunakan untuk melebur logam elektrod, logam tambahan atau logam penyambung yang akhirnya menghasilkan satu sambungan kimpal. Pada asasnya, banyak tenaga elektrik diperlukan untuk mencapai suhu tertentu bagi melebur logam dalam jangka masa yang pendek 14
- 15.
