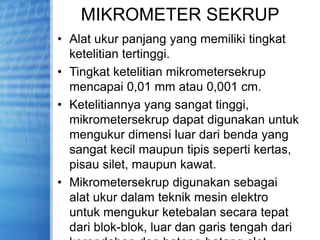

- 2. MIKROMETER SEKRUP • Alatukur panjang yang memiliki tingkat ketelitian tertinggi. • Tingkat ketelitian mikrometersekrup mencapai 0,01 mm atau 0,001 cm. • Ketelitiannya yang sangat tinggi, mikrometersekrup dapat digunakan untuk mengukur dimensi luar dari benda yang sangat kecil maupun tipis seperti kertas, pisau silet, maupun kawat. • Mikrometersekrup digunakan sebagai alat ukur dalam teknik mesin elektro untuk mengukur ketebalan secara tepat dari blok-blok, luar dan garis tengah dari

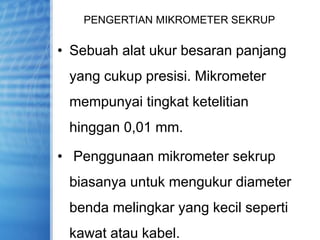

- 3. PENGERTIAN MIKROMETER SEKRUP •Sebuah alat ukur besaran panjang yang cukup presisi. Mikrometer mempunyai tingkat ketelitian hinggan 0,01 mm. • Penggunaan mikrometer sekrup biasanya untuk mengukur diameter benda melingkar yang kecil seperti kawat atau kabel.

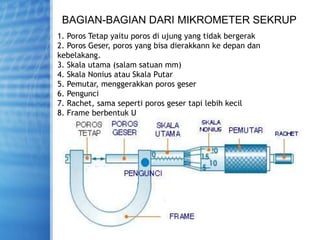

- 4. BAGIAN-BAGIAN DARI MIKROMETERSEKRUP 1. Poros Tetap yaitu poros di ujung yang tidak bergerak 2. Poros Geser, poros yang bisa dierakkann ke depan dan kebelakang. 3. Skala utama (salam satuan mm) 4. Skala Nonius atau Skala Putar 5. Pemutar, menggerakkan poros geser 6. Pengunci 7. Rachet, sama seperti poros geser tapi lebih kecil 8. Frame berbentuk U

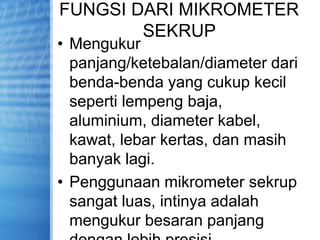

- 5. FUNGSI DARI MIKROMETER SEKRUP •Mengukur panjang/ketebalan/diameter dari benda-benda yang cukup kecil seperti lempeng baja, aluminium, diameter kabel, kawat, lebar kertas, dan masih banyak lagi. • Penggunaan mikrometer sekrup sangat luas, intinya adalah mengukur besaran panjang
- 6. CARA MENGGUNAKAN MIKROMETERSEKRUP 1. Pastikan pengunci dalam keadaan terbuka. 2. Lakukan pengecekan ketika apakah poros tetap dan poros geser bertemu skala utama dan skala nonius utama menunjukkan angka nol. 3. Buka rahang dengan menggerakkan pemutar ke arah kiri sampai benda dapat masuk ke dalam rahang. 4. Letakkan benda dintara poros tetap dan poros geser lalu tutup kembali rahang hingga tepat menjepit benda.

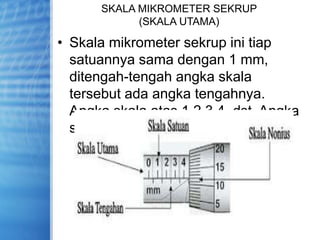

- 7. SKALA MIKROMETER SEKRUP (SKALAUTAMA) • Skala mikrometer sekrup ini tiap satuannya sama dengan 1 mm, ditengah-tengah angka skala tersebut ada angka tengahnya. Angka skala atas 1,2,3,4, dst. Angka skala bawah 0.5, 1.5, 2.5, dst

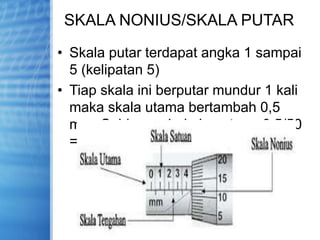

- 8. SKALA NONIUS/SKALA PUTAR •Skala putar terdapat angka 1 sampai 5 (kelipatan 5) • Tiap skala ini berputar mundur 1 kali maka skala utama bertambah 0,5 mm. Sehingga 1 skala putar = 0,5/50 =0,01 mm

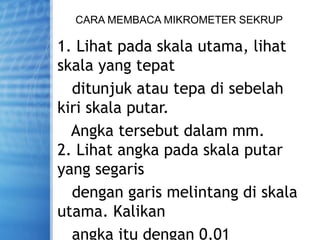

- 9. CARA MEMBACA MIKROMETERSEKRUP 1. Lihat pada skala utama, lihat skala yang tepat ditunjuk atau tepa di sebelah kiri skala putar. Angka tersebut dalam mm. 2. Lihat angka pada skala putar yang segaris dengan garis melintang di skala utama. Kalikan angka itu dengan 0,01

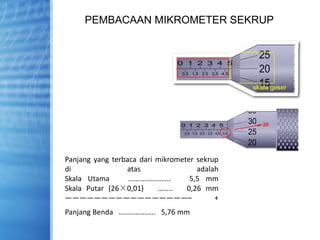

- 10. PEMBACAAN MIKROMETER SEKRUP Panjangyang terbaca dari mikrometer sekrup di atas adalah Skala Utama ………………….. 5,5 mm Skala Putar (26×0,01) …….. 0,26 mm —————————————————– + Panjang Benda ……………….. 5,76 mm

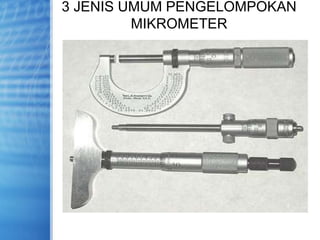

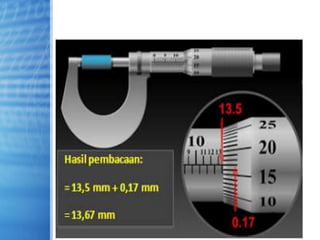

- 12. 3 JENIS UMUMPENGELOMPOKAN MIKROMETER

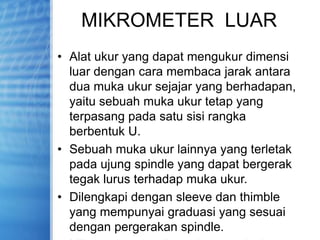

- 13. MIKROMETER LUAR • Alatukur yang dapat mengukur dimensi luar dengan cara membaca jarak antara dua muka ukur sejajar yang berhadapan, yaitu sebuah muka ukur tetap yang terpasang pada satu sisi rangka berbentuk U. • Sebuah muka ukur lainnya yang terletak pada ujung spindle yang dapat bergerak tegak lurus terhadap muka ukur. • Dilengkapi dengan sleeve dan thimble yang mempunyai graduasi yang sesuai dengan pergerakan spindle.

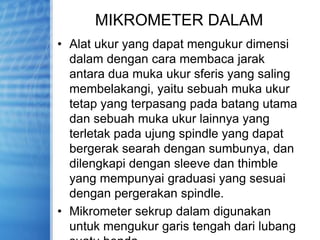

- 14. MIKROMETER DALAM • Alatukur yang dapat mengukur dimensi dalam dengan cara membaca jarak antara dua muka ukur sferis yang saling membelakangi, yaitu sebuah muka ukur tetap yang terpasang pada batang utama dan sebuah muka ukur lainnya yang terletak pada ujung spindle yang dapat bergerak searah dengan sumbunya, dan dilengkapi dengan sleeve dan thimble yang mempunyai graduasi yang sesuai dengan pergerakan spindle. • Mikrometer sekrup dalam digunakan untuk mengukur garis tengah dari lubang

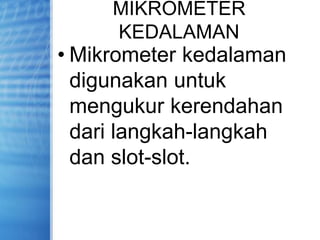

- 15. MIKROMETER KEDALAMAN • Mikrometer kedalaman digunakanuntuk mengukur kerendahan dari langkah-langkah dan slot-slot.

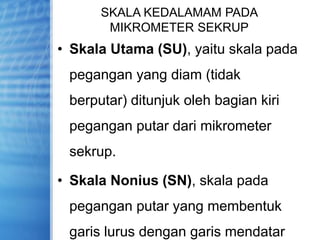

- 16. SKALA KEDALAMAM PADA MIKROMETERSEKRUP • Skala Utama (SU), yaitu skala pada pegangan yang diam (tidak berputar) ditunjuk oleh bagian kiri pegangan putar dari mikrometer sekrup. • Skala Nonius (SN), skala pada pegangan putar yang membentuk garis lurus dengan garis mendatar
- 17. BAGIAN UTAMA MIKROMETER SEKRUP •Sebuah poros berulir yang terpasang pada sebuah silinder pemutar yang disebut Bidal. Poros berulir masuk mengulir pad silinder berskala 0,01 mm dan 0,5 mm. • Silinder berskala ini tepat dilingkup oleh silinder pemutar ter bagi oleh garis-garis skala menjadi 50 bagian yang sama. Ulir pada batang silinder pemutar mempunyai ketepatan 0,5mm, ini artinya kalau ulir silinder diputar satu putaran, ia maju atau mundur 0,5 mm, karena silinder pemutar memiliki 50 skala disekelilingnya. • Silinder pemutar berputar sebesar satu
- 18. • Skala padasilinder berskala menunjukkan ukuran dalam milimeter dan tengahan milimeter, sedangkan skala pada silinder pemutar menunjukkan ukuran dalam persatuan milimeter. • Mikrometersekrup memiliki batas ukur maksimal 25mm. Tanpa skala nonius, nst skala utama alat ini adalah ,5 mm karena pada jarak 25mm skala utama terbagi dalam 50

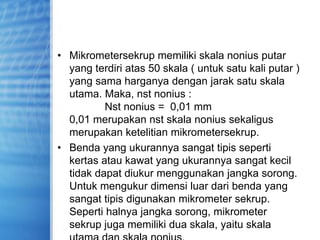

- 19. • Mikrometersekrup memilikiskala nonius putar yang terdiri atas 50 skala ( untuk satu kali putar ) yang sama harganya dengan jarak satu skala utama. Maka, nst nonius : Nst nonius = 0,01 mm 0,01 merupakan nst skala nonius sekaligus merupakan ketelitian mikrometersekrup. • Benda yang ukurannya sangat tipis seperti kertas atau kawat yang ukurannya sangat kecil tidak dapat diukur menggunakan jangka sorong. Untuk mengukur dimensi luar dari benda yang sangat tipis digunakan mikrometer sekrup. Seperti halnya jangka sorong, mikrometer sekrup juga memiliki dua skala, yaitu skala

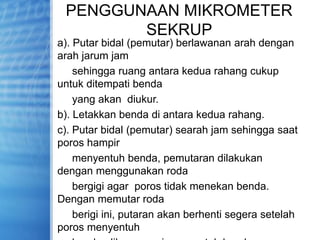

- 20. PENGGUNAAN MIKROMETER SEKRUP a). Putarbidal (pemutar) berlawanan arah dengan arah jarum jam sehingga ruang antara kedua rahang cukup untuk ditempati benda yang akan diukur. b). Letakkan benda di antara kedua rahang. c). Putar bidal (pemutar) searah jam sehingga saat poros hampir menyentuh benda, pemutaran dilakukan dengan menggunakan roda bergigi agar poros tidak menekan benda. Dengan memutar roda berigi ini, putaran akan berhenti segera setelah poros menyentuh
- 21. BEBERAPA HAL YANGDIPERLUKAN SEWAKTU MENGGUNAKAN MIKROMETER SEKRUP • Permukaan benda ukur, mulut ukur dari mikrometer sekrup harus dibersihkan dahulu adanya kotoran, terutama bekas proses pengukuran dapat menyebabkan kesalahan ukur maupun merusak permukaan mulut ukur. • Sebelum dipakai kedudukan nol mikrometer sekrup harus diperiksa. Kedudukan nol disetel dengan cara merapatkan mulut ukur dengan ketelitian silindet tetap diputar dengan

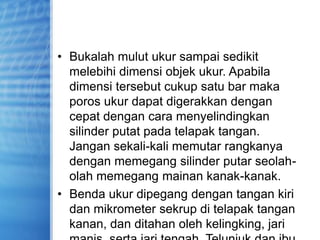

- 22. • Bukalah mulutukur sampai sedikit melebihi dimensi objek ukur. Apabila dimensi tersebut cukup satu bar maka poros ukur dapat digerakkan dengan cepat dengan cara menyelindingkan silinder putat pada telapak tangan. Jangan sekali-kali memutar rangkanya dengan memegang silinder putar seolah- olah memegang mainan kanak-kanak. • Benda ukur dipegang dengan tangan kiri dan mikrometer sekrup di telapak tangan kanan, dan ditahan oleh kelingking, jari

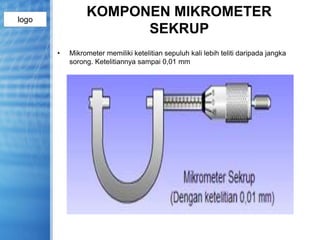

- 23. logo KOMPONEN MIKROMETER SEKRUP • Mikrometermemiliki ketelitian sepuluh kali lebih teliti daripada jangka sorong. Ketelitiannya sampai 0,01 mm

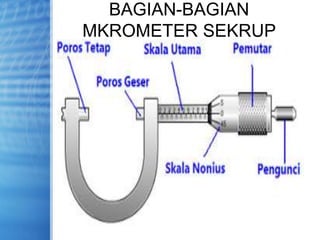

- 24.
- 25. CARA MENGGUNAKAN MIKROMETER (PASTIKANPENGUNCI DALAM KEADAAN TERBUKA) logo

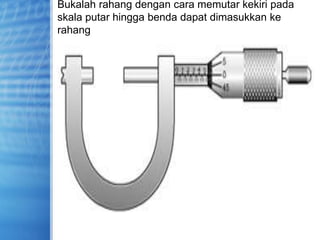

- 26. Bukalah rahang dengancara memutar kekiri pada skala putar hingga benda dapat dimasukkan ke rahang

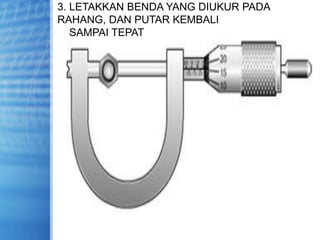

- 27. 3. LETAKKAN BENDAYANG DIUKUR PADA RAHANG, DAN PUTAR KEMBALI SAMPAI TEPAT

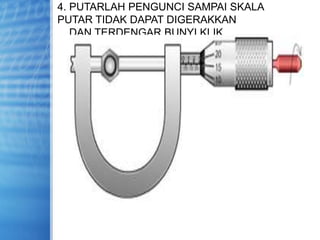

- 28. 4. PUTARLAH PENGUNCISAMPAI SKALA PUTAR TIDAK DAPAT DIGERAKKAN DAN TERDENGAR BUNYI KLIK

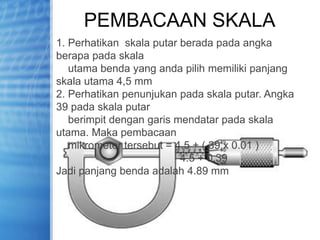

- 29. PEMBACAAN SKALA 1. Perhatikanskala putar berada pada angka berapa pada skala utama benda yang anda pilih memiliki panjang skala utama 4,5 mm 2. Perhatikan penunjukan pada skala putar. Angka 39 pada skala putar berimpit dengan garis mendatar pada skala utama. Maka pembacaan mikrometer tersebut = 4.5 + ( 39 x 0.01 ) 4.5 + 0.39 Jadi panjang benda adalah 4.89 mm
