1. Android版OpenCVの
Javaサンプルを動か
す
@Shobomaru

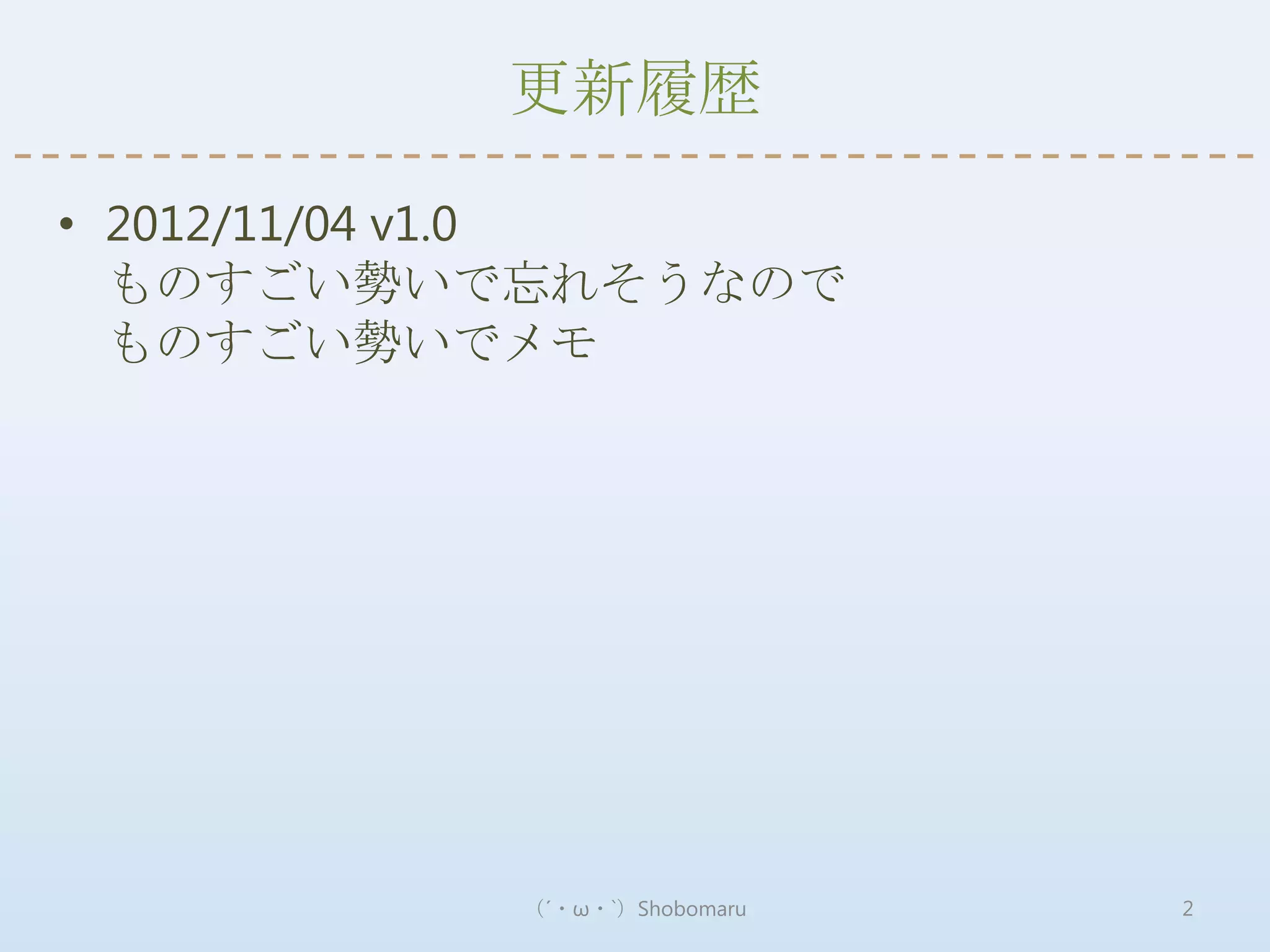

2. 更新履歴
• 2012/11/04 v1.0
ものすごい勢いで忘れそうなので
ものすごい勢いでメモ
（´・ω・`）Shobomaru 2

3. おことわり
• Windows 7 x64でしか試していません
• Eclipseは32bit版でしか試していません
• PC版OpenCVとAndroid SDKを一度使ったことの
ある人向け
• 環境
– Eclipse Juno (4.2)
– Java SDK 6 update 30
– Android SDK r20.0.3
– OpenCV 2.4.3
（´・ω・`）Shobomaru 3

4. Android版OpenCVのダウンロード
• http://sourceforge.net/projects/opencvlibrary/files
/
• zipを好きな場所に展開
– Cygwinの中に入れる必要はなし
• （参考）Release Notes
– http://code.opencv.org/projects/opencv/wiki/Android_R
elease_Notes
（´・ω・`）Shobomaru 4

5. Eclipse IDE for Java Developersのダウンロー
ド
• http://www.eclipse.org/downloads/
• zipを制限ユーザーの書き込み権限があるフォルダ
に展開
• プロジェクトのワークスペース（Visual Studioの
Projectフォルダに相当）とするフォルダを用意し
ておく
• 日本語化したいときはPleiadesを入れる
– http://mergedoc.sourceforge.jp/
– ただしちょっと重い
（´・ω・`）Shobomaru 5

6. Android SDKのダウンロード
• http://developer.android.com/sdk/index.html
• “Download the SDK for Windows”を押すとインス
トーラがダウンロードされる
– Program Filesにインストールされるが、SDKの更新のた
びに管理者権限が必要になるので、他の場所の方がい
いかもしれない
– あるいは”Other platforms”を押してzip版を選択
（´・ω・`）Shobomaru 6

7. ADT Pluginのインストール
• Eclipseを起動
– ワークスペースを指定
– “Help”、“Install New Software”
– 右上の”Add”
– Nameに“Android”（任意）、Locationに”https://dl-
ssl.google.com/android/eclipse/”
– “OK”
– “Pending…”が消えたら、”Select All”、”Next”、”Next”
– ライセンスに同意して”I accept the terms
（略”、”Finish”
– 警告は”OK”、”Yes”で再起動
（´・ω・`）Shobomaru 7

8. Android SDKの設定
• “Welcome”画面は閉じる（左上の×）
• “Window”、”Android SDK Manager”
– プロキシ環境では、”Tools”、”Options”で設定
• （ウィンドウが切れているが）上がサーバ－、下がポート
– 好みのSDK Platformを選択
• OpenCVは2.2以降のSDKが必須らしい？
• 新しすぎると動作環境条件が厳しすぎて使って貰えないかも
– エミュレーターで動作させるときは、Android 4.0.3以
降の”Intel x86 Atom System Image”と、”Extras”の”Intel
Hardware Accelerated Execution Manager”も選択
– （文字が切れているが）“Install N package(s)”
– ライセンスに同意して”Accept All”、”Install”
（´・ω・`）Shobomaru 8

9. （´・ω・`）Shobomaru 9

10. （エミュレーター環境の構築１）
• 実機がない環境向け
– Webカメラが準備できていることが望ましい
• Intel HAXのインストール
– “extrasintelHardware_Accelerated_Execution_Manager
IntelHaxm.exe”
– CPUのIntel VT-dとVT-xの対応が必須
• 対応CPUはark.intel.comで検索。BIOSの仮想化設定を有効に
– 推奨空きメモリ2GB
• VMWareとかVirtualBoxが使えなくなるらしい？
– Intel HAXをアンインストールすれば動くものの、もの
すごく重い
• Android 2.2など、比較的軽い古いOSの仮想デバイスで我慢…
（´・ω・`）Shobomaru 10

11. （エミュレーター環境の構築２）
• “AVD Manager.exe”
– “New”
– Nameは任意、TargetはCPU/ABIが”Intel Atom (x86)”に
なるものを選択（ただしAndroid 4.0.3以降のもの）、
SD CardのSizeを必要なだけ入力（64MiBとか）
• 3.x以前のOSでは、カメラのエミュレーションが不可能？
– “Create AVD”、”OK”
– 作成した仮想デバイスを選択して“Start”、”Launch”
• 終了は×ボタン、次回からは単にStartでOK
• “HAX is working and emulator runs in fast virt mode”と表示さ
れていれば仮想化成功
• “not working”なら設定を確認、無理なら古いOSで我慢…
（´・ω・`）Shobomaru 11

12. （´・ω・`）Shobomaru 12

13. OpenCV本体とアプリの分離
• OpenCV 2.4.2以降、Android本体は別パッケージ
で配布されるようになった
– バイナリサイズが半端ないから
• 1アプリで20MB超えとか…
– 本体のインストールは1回だけ
– 一応*.aが同梱されているので、静的リンクで共有ライ
ブラリを作るのはできるかも（gccわからない…）
• OpenCV本体のインストール
– Google Playから”OpenCV”で検索してインストール
• “ARM”、”ARM NEON”、”x86”、”MIPS”から適切なものを自動的
に選んでインストールされる
（´・ω・`）Shobomaru 13

14. （Google Playが使えない環境では？）
• ADB経由でPCからapk（アプリケーションパッ
ケージ）をインストール
– “Android SDK”のルートフォルダの”platform-tools”
の”adb.exe”をコマンドプロンプトから起動
• フォルダ内でShiftキーを押しながら右クリック、「コマンド
ウィンドウをここで開く」
– “adb install ***.apk”
• apkファイルはOpenCV-androidのルートフォルダ
の”apkOpenCV_2.4.3_Manager_2.0_x86.apk”
• armeabi版仮想デバイスなどでは待ち時間が長いので気長に待
つ
（´・ω・`）Shobomaru 14

15. PCとデバイスの接続
• （仮想デバイスでは不要）
• ドライバを各メーカーサイトからインストール
– PCに接続すれば管理ソフトのインストール手順が表示
されるデバイスもある
– デバイス側の「アプリのデバッグ」を有効に設定する
• サイトから配布されていなければ、”SDK
Manager.exe”で”Android USB Driver”をインストー
ルし、infファイルの中を頑張って弄る
– 検索してください
• それでも駄目ならSDカードやLAN経由で
– ただしデバッグできない、すごい大変
（´・ω・`）Shobomaru 15

16. EclipseへOpenCVをインポート
• Eclipseに戻り、”File”、”Import”
– “Android”の中の”Existing Android Code Into
Workspace”を選択、”Next”
– Root DirectoryにOpenCV-androidのルートフォルダを
指定
• 反応しなければ”Browse”、”OK”
– Projectsの中から”java”と”Puzzle15”を1つ選ぶ
• 最初はNDK(native)以外のものを選ぶ方がいい
– “Copy projects into workspace”にチェック、”Finish”
– OpenCV本体のプロジェクト名は”java”
• わかりにくい…
（´・ω・`）Shobomaru 16

17. （´・ω・`）Shobomaru 17

18. プロジェクトの設定
• Project Explorer
の”com.opencv.samples.puzzle15.Puzzle15Activity”
に赤い×が表示されている場合、SDKのバージョン
とライブラリパスを変更する
– “com.opencv.（略）”を右クリック、”Properties”
– “Android“
– Targetを任意のもの（Android 2.2以降推奨）にチェッ
ク、Libraryを一旦”Remove”、”Add”、”java”、”OK”
– “OK”
（´・ω・`）Shobomaru 18

19. （´・ω・`）Shobomaru 19

20. 実行
• Ctrl + F11（デバッグなし実行）
– あるいは を押す
– “Andoird Application”、”OK”
• ログ情報が大量なので、実行時間が長いと重くなるかも
• 複数のデバイスがあり、実行したいデバイスを選
択したいとき
– “com.opencv.（略）”を選択、”Properties”、”Run
As”、”Run Configurations…”
– “Target”タブの”Always prompt to pick device”にチェッ
ク、”Apply”
（´・ω・`）Shobomaru 20

21. （´・ω・`）Shobomaru 21

22. （´・ω・`）Shobomaru 22

23. 仮想デバイスの操作
• 実際のAndroidデバイスと同じ
– Uターンアイコン：戻る（終了）
– 家のアイコン：ホームに戻る（内部ではまだ動作中）
• ロック画面は、鍵アイコンを右にドラッグ＆ド
ロップ
• 終了は右上×ボタン
（´・ω・`）Shobomaru 23

24. カメラの連携
• デフォルトでは市松模様
• PCに接続されたカメラを使うに
は、”emulator.exe”からコマンドラインで起動する
必要がある
– Android SDKのルートフォルダの“toolsemulator.exe”
– “emulator -avd [仮想デバイス名] -camera-back
webcamN”
• Nはカメラのデバイス番号
– ショートカット作っておくと便利
（´・ω・`）Shobomaru 24

25. あれっ？
ｼｮﾎﾞｰﾝ
（´・ω・`）Shobomaru 25

26. Android NDKは？
• Android SDK r20からNDKが統合された
– 超嬉しい
– プロジェクトを右クリック、”Android Tools”、”Add
Native Support…”でCDTと連携してビルドできる
– が、なぜかインクルードパスが認識できない
– ビルドは成功し、apkも出力されるのに実行できない
– 参考：回避方法
• http://slowbuild.blog120.fc2.com/blog-entry-349.html
（´・ω・`）Shobomaru 26

27. まとめ
• まとめる内容じゃないよね（´・ω・`）
（´・ω・`）Shobomaru 27

28. ライセンス
• このスライドは全て、
「クリエイティブ・コモンズ 表示 2.1」
の下で提供しています
（ただし引用した図・文字を除く）
（´・ω・`）Shobomaru 28
