【第33回コンピュータビジョン勉強会＠関東】OpenVX、 NVIDIA VisionWorks使ってみた

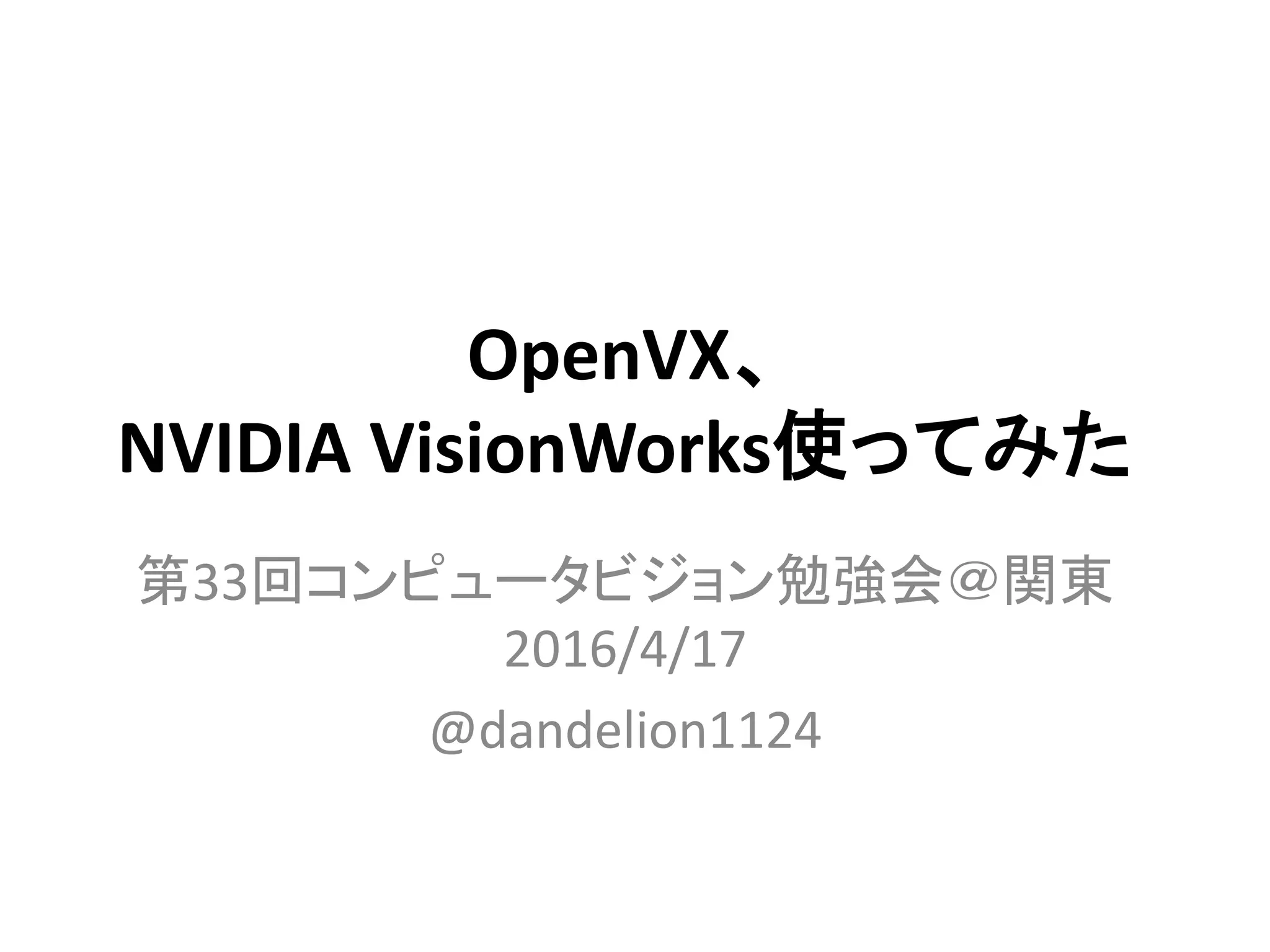

1. OpenVX、
NVIDIA VisionWorks使ってみた
第33回コンピュータビジョン勉強会＠関東
2016/4/17
@dandelion1124

2. 自己紹介
Twitter ID：@dandelion1124
webpage: http://atinfinity.github.io/
• 学生時代は画像処理、VRの研究に従事
• 現在は都内勤務エンジニア
• Build InsiderにてOpenCV入門
（http://www.buildinsider.net/small/opencv）を連載中

3. 本日のアジェンダ
• OpenVX
– OpenVXとは
– サンプルコード
– OpenVX Implementation
• NVIDIA VisionWorks
– NVIDIA VisionWorksとは

4. OpenVXとは
• クロノス・グループが仕様策定しているコンピュータビジョン
アプリケーション向けのライブラリ、フレームワーク
• ターゲットは低消費電力、リアルタイムのアプリケーション
• 様々なヘテロジニアスプロセッサ間の移植性
– DSP、GPU、マルチコアCPU etc…
• 目的の処理を連結グラフで記述（詳細は後述）
https://www.khronos.org/openvx/

5. OpenVXで定義されるデータ構造
• vx_image
– 画像データを格納する型
• vx_array
– arrayデータを格納する型
• vx_matrix
– 行列データを格納する型

6. OpenVXで定義されるデータ構造
• vx_status
– ステータスを表すenum値
• VX_SUCCESS
• VX_ERROR_NO_MEMORY
• VX_ERROR_INVALID_VALUE
etc...
– 詳細はOpenVX仕様書、vx_status_eのenum値を参照の
こと。

7. OpenVXで定義されるデータ構造
• vx_node
– 目的の処理を記述するための処理単位
– OpenVXではプリミティブな処理（フィルタ処理、色変換
etc…）を規定
• vx_graph
– vx_nodeによって処理とデータの流れを記述した連結グラ
フ

8. • Sobelフィルタの処理を記述したグラフ構成例
OpenVXで定義されるデータ構造
Sobel3x3 Magnitude
dx
dy
Convert
Depth
mag dstsrc
画像データ ノード

9. OpenVXで定義されるデータ構造
• グラフのライフサイクル
Graph Construction
Graph Verification
Graph Execution
Graph Deconstruction
data updates
reference changes
OpenVX specification v1.0.1から引用

10. OpenVXで処理時間を測る
• graphの処理時間を測る
• nodeの処理時間を測る
vx_perf perf;
vxQueryGraph(graph1, VX_GRAPH_ATTRIBUTE_PERFORMANCE, &perf, sizeof(perf));
std::cout << (perf.tmp / 1000000.0) << “[ms]” << std::endl;
vx_perf perf;
vxQueryNode(node1, VX_NODE_ATTRIBUTE_PERFORMANCE, &perf, sizeof(perf));
std::cout << (perf.tmp / 1000000.0) << “[ms]” << std::endl;

11. サンプルコード(OpenVX)
• context生成
• image生成
• graph生成
• node生成
• graph検証
• graph実行
• node破棄
• graph破棄
• image破棄
• context破棄
初期化
Vision処理
後処理

12. サンプルコード(OpenVX)
vx_context context = vxCreateContext();
vx_image src;
vx_image dst;
vx_graph graph = vxCreateGraph(context);
vx_node node = vxColorConvertNode(graph, src, dst);
vxVerifyGraph(graph);
vxProcessGraph(graph);
vxReleaseNode(&node);
vxReleaseGraph(&graph);
vxReleaseImage(&vx_src);
vxReleaseImage(&vx_dst);
vxReleaseContext(&context);
①初期化
②Vision処理
③後処理

13. サンプルコード(OpenVX)
vx_context context = vxCreateContext();
vx_image src;
vx_image dst;
vx_graph graph = vxCreateGraph(context);
vx_node node = vxColorConvertNode(graph, src, dst);
vxVerifyGraph(graph);
vxProcessGraph(graph);
vxReleaseNode(&node);
vxReleaseGraph(&graph);
vxReleaseImage(&vx_src);
vxReleaseImage(&vx_dst);
vxReleaseContext(&context);
②Vision処理
③後処理
context生成
image生成
画像データをコピーする
処理は時間の都合上割愛。

14. サンプルコード(OpenVX)
vx_context context = vxCreateContext();
vx_image src;
vx_image dst;
vx_graph graph = vxCreateGraph(context);
vx_node node = vxColorConvertNode(graph, src, dst);
vxVerifyGraph(graph);
vxProcessGraph(graph);
vxReleaseNode(&node);
vxReleaseGraph(&graph);
vxReleaseImage(&vx_src);
vxReleaseImage(&vx_dst);
vxReleaseContext(&context);
②Vision処理
③後処理
graph生成
node生成
このサンプルは
色変換のnode
graph検証
ｇraphが正しく作られて
いればVX_SUCCSESSが
返ってくる

15. サンプルコード(OpenVX)
vx_context context = vxCreateContext();
vx_image src;
vx_image dst;
vx_graph graph = vxCreateGraph(context);
vx_node node = vxColorConvertNode(graph, src, dst);
vxVerifyGraph(graph);
vxProcessGraph(graph);
vxReleaseNode(&node);
vxReleaseGraph(&graph);
vxReleaseImage(&vx_src);
vxReleaseImage(&vx_dst);
vxReleaseContext(&context);
③後処理
graph実行
graphの記述に沿った
処理が実行される

16. サンプルコード(OpenVX)
vx_context context = vxCreateContext();
vx_image src;
vx_image dst;
vx_graph graph = vxCreateGraph(context);
vx_node node = vxColorConvertNode(graph, src, dst);
vxVerifyGraph(graph);
vxProcessGraph(graph);
vxReleaseNode(&node);
vxReleaseGraph(&graph);
vxReleaseImage(&vx_src);
vxReleaseImage(&vx_dst);
vxReleaseContext(&context);
後処理

17. OpenVX Implementation
OpenVX Implementationとして有名どころは以下の2つ。
• AMD OpenVX (AMDOVX)
– http://gpuopen.com/compute-product/amd-openvx/
• NVIDIA VisionWorks
– https://developer.nvidia.com/embedded/visionworks
参考URL：https://www.khronos.org/openvx/resources

18. AMD OpenVX(AMDOVX)
• AMD APP SDKを使ったOpenVX Implementation
– OpenCL v2.0以降の機能を用いて実装されている
• C++11以降をサポートしているコンパイラが必要
• オープンソース！（なのでソースコードが読める）
– https://github.com/GPUOpen-ProfessionalCompute-
Libraries/amdovx-core
• Windows上での環境構築方法をまとめました
https://github.com/atinfinity/lab/wiki/AMD-OpenVX-
%28AMDOVX%29%E3%81%AE%E7%92%B0%E5%A2%83%E6%A7%8B%E7%A
F%89

19. NVIDIA VisionWorks
• CUDAを使ったOpenVX Imprementation
• 2016/4/8時点で最新のVisionWorks v1.0を使うには
CUDA Toolkit ｖ7.0のインストールが必要
• Jetson TK1、TX1でも動作する！
– JetPack（https://developer.nvidia.com/embedded/jetpack）をイ
ンストールすることでVisionWorksが使える
• Webinarも用意されている
https://developer.nvidia.com/embedded/learn/tutorials#collapseVisionWork
s

20. OpenVX Implementation
OpenVX Implementationとして有名どころは以下の2つ。
• AMD OpenVX (AMDOVX)
– http://gpuopen.com/compute-product/amd-openvx/
• NVIDIA VisionWorks
– https://developer.nvidia.com/embedded/visionworks
参考URL：https://www.khronos.org/openvx/resources
（主に宗教上の理由で）今回はこちらを使ってみました

21. NVIDIA VisionWorks
VisionWorksの構成はざっくりとこんな感じらしい。
CUDA
VisionWorks Toolkit
VisionWorks
Primitives
VisionWorks
Framework
Application Code
http://on-demand.gputechconf.com/gtc/2014/presentations/S4714-nvidia-vision-toolkit-adas-
photography.pdf

22. NVIDIA VisionWorks
VisionWorksの構成はざっくりとこんな感じらしい。
CUDA
VisionWorks Toolkit
VisionWorks
Primitives
VisionWorks
Framework
Application Code
 OpenVX API
 NVIDIA Extension
 OpenVX Framework
 NVIDIA Extension
http://on-demand.gputechconf.com/gtc/2014/presentations/S4714-nvidia-vision-toolkit-adas-
photography.pdf

23. NVIDIA VisionWorks
OpenVX
Node
OpenVX
Node
VisionWorks
Node
VisionWorks
Node
http://on-demand.gputechconf.com/gtc/2014/presentations/S4714-nvidia-vision-toolkit-adas-photography.pdf
OpenVX Graph
VisionWorks Node(CUDAを使って実装されたNode)を
使うことでGPUの恩恵を受けることができる
※VisionWorks NodeはOpenVX Nodeとして扱える

24. NVIDIA VisionWorksの機能
• Image Arithmetic
– Add/Subtract/Multiply
– Not/Or/And/Xor
– LUT
– Color Convert
etc…
• Flow
– Median Flow
– Optical Flow
etc…
• Depth
– Stereo Block Matching
– Semi-Global Matching
etc…
• Geometric Transform
– Affine Warp
– Flip Image
– Remap
– Scale Image
etc…
https://developer.nvidia.com/embedded/visionworks から抜粋

25. NVIDIA VisionWorksの機能
• Filters
– Box Filter
– Convolution
– Gaussian Filter
– Laplacian Filter
etc…
• Features
– Fast Corners
– Harris Corners
– Hough Circles
– Hough Lines
etc…
• Analysis
– Histogram
– Histogram Equalization
– Integral Image
– Min Max Locations
etc…
https://developer.nvidia.com/embedded/visionworks から抜粋

26. NVIDIA VisionWorks使ってみた
• Semi-Global Matching
left image
right image
depth image
入力はDaimler Urban Segmentation Dataset 2014(http://www.6d-vision.com/scene-labeling)の画像データ。

27. 速度計測してみた
• 計測環境
– OS：Windows 10 Pro 64bit
– CPU：Intel Core i7-3930K@3.20GHz
– メモリ：32GB
– GPU：NVIDIA GeForce GTX 680
– VisionWorks：NVIDIA VisionWorks v1.0.25
– CUDA：CUDA Toolkit v7.0
– OpenCV：OpenCV 3.1
– コンパイラ：Visual Studio 2013 Update5

28. 速度計測してみた
0 1 2 3 4 5 6 7 8 9
2160p
4320p
処理時間[ms]
画像サイズ
グレースケール化
VisionWorks cuda::GpuMat Mat

29. 速度計測してみた
0 5 10 15 20 25 30 35 40 45 50
2160p
4320p
処理時間[ms]
画像サイズ
box filter
VisionWorks cuda::GpuMat Mat

30. 速度計測してみた
0 2 4 6 8 10 12
1024x440
処理時間[ms]
画像サイズ
stereoBM
VisionWorks cuda::GpuMat Mat

31. 速度計測してみた
0 20 40 60 80 100 120 140
1024x440
処理時価[ms]
画像サイズ
stereoSGBM
VisionWorks Mat
※OpenCV 3.1時点でGpuMatにSGBMの関数が未実装なのでGpuMatは比較対象から除外

32. OpenVXを使ってみた所感
• OpenCVに比べてまだまだ対応関数が少ない
– OpenVX v1.0ではプリミティブな関数のみの提供に留まっ
ているが以降のバージョンで追加していく予定らしい
– AMDはOpenCVを使った追加モジュールを公開している
• https://github.com/GPUOpen-ProfessionalCompute-
Libraries/amdovx-modules
• GraphやNodeの概念がちょっと独特
– UIでデータフローを作ってプログラミングをするツール
（http://www.adaptive-vision.com/en/software/ みたいな
の）とは相性が良さそう

33. OpenVXを使ってみた所感
• 画像データ入出力にちょっと一苦労
– OpenVX仕様書としばらくにらめっこしたりした・・・
– 特にメモリのalignmentあたりをきちんとわかってないと詰
む
• エラー処理はかなり大事
– vx_statusのエラーコードだけだと具体的なエラー箇所、エ
ラー原因の絞り込みがしづらいのでエラー処理はしっかり
書いた方がよさそう
• VisionWorksが思ったよりも高速（な場合もある）
– 機能によっては部分的に使ってみるのもアリかも

34. OpenVX参考サイト
• 個人wikiにまとめました
– https://github.com/atinfinity/lab/wiki/OpenVX%E5%8F%82%E8%80%
83%E3%83%AA%E3%83%B3%E3%82%AF
• 個人的にはAMD OpenVXのコードを重宝しています
– 特にcv::Mat、vx_image間の相互変換処理等のユーティリ
ティ周りが参考になる
