Uploaded byMr. Vengineer
SDSoC解体新書2016.2版ソフトウェア編 (チラ見) : Inside SDSoC v2016.2 (Software short edtion)
XilinxのSDSoCが生成するソフトウェアの調査結果をまとめたものです。 2016.09.09 : 新規登録しました。 2016.09.10 : SDSoCが生成するSDカード内のファイルの部分を追記しました。 It summarizes the investigation result of software generated by Xilinx's SDSoC v2016.2. 2016.09.09: I newly registered. 2016.09.10: The file part in the SD card generated by SDSoC was added.
SDSoC解体新書2016.2版ソフトウェア編 (チラ見) : Inside SDSoC v2016.2 (Software short edtion)
- 1.
- 2.
- 3.
- 4.
- 5. SDSoC™ Software-Defined Development Environment forSystem-on-Chip SDSoC システムコンパイラをフロントエンドとして、 Vivado HLS/Vivado Design Suiteを使って、 HDL => FPGA Bitstreamの生成だけでなく、 FPGAの部を制御するためのソフトウェアも自動生 成するという優れもの！ いやー、びっくりポン、ですよ。(古い？) Trademark付いていますよ ®ではない
- 6.

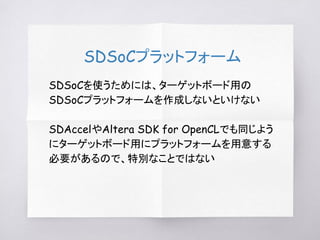

- 7. SDSoCプラットフォーム SDSoCを使うためには、ターゲットボード用の SDSoCプラットフォームを作成しないといけない SDAccelやAltera SDK forOpenCLでも同じよう にターゲットボード用にプラットフォームを用意する 必要があるので、特別なことではない

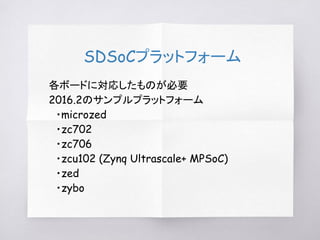

- 8.

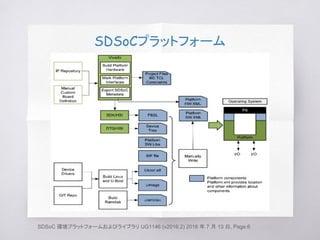

- 9. SDSoC 環境プラットフォームおよびライブラリ UG1146(v2016.2) 2016 年 7 月 13 日, Page.6 SDSoCプラットフォーム

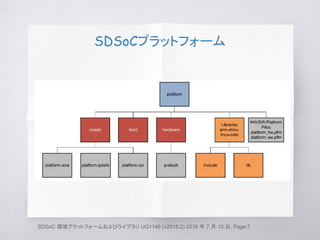

- 10. • メタデータファイル – Vivadoツールを使用して生成されたプラットフォームハードウェア記述 –手動で記述したプラットフォームソフトウェア記述ファイル • Vivado Design Suiteプロジェクト – ソース/ 制約/IPブロック • ソフトウェアファイル – ライブラリヘッダーファイル (オプション) – スタティックライブラリ (オプション) – Linux関連オブジェクト(デバイスツリー、U-Boot、Linuxカーネル、ramdisk) • ビルド済みハードウェアファイル(オプション) – ビットストリーム – SDK用にエクスポートされたハードウェアファイル – 前もって生成されたデバイス登録およびポート情報ソフトウェアファイル – 前もって生成されたハードウェアおよびソフトウェアインターフェイスファイル SDSoCプラットフォーム SDSoC 環境プラットフォームおよびライブラリ UG1146 (v2016.2) 2016 年 7 月 13 日, Page.7
- 11. SDSoC 環境プラットフォームおよびライブラリ UG1146(v2016.2) 2016 年 7 月 13 日, Page.7 SDSoCプラットフォーム

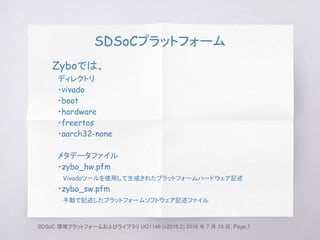

- 12. SDSoC 環境プラットフォームおよびライブラリ UG1146(v2016.2) 2016 年 7 月 13 日, Page.7 SDSoCプラットフォーム Zyboでは、 ディレクトリ ・vivado ・boot ・hardware ・freertos ・aarch32-none メタデータファイル ・zybo_hw.pfm Vivadoツールを使用して生成されたプラットフォームハードウェア記述 ・zybo_sw.pfm 手動で記述したプラットフォームソフトウェア記述ファイル
- 13.

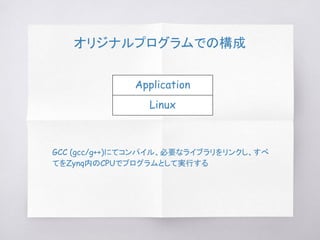

- 14.
- 15.
- 16.

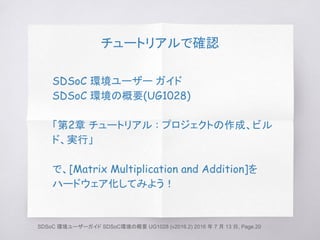

- 17. チュートリアルで確認 SDSoC 環境ユーザー ガイド SDSoC環境の概要(UG1028) 「第2章 チュートリアル : プロジェクトの作成、ビル ド、実行」 で、[Matrix Multiplication and Addition]を ハードウェア化してみよう！ SDReleaseではなく、SDDebugで SDSoC 環境ユーザーガイド SDSoC環境の概要 UG1028 (v2016.2) 2016 年 7 月 13 日, Page.20

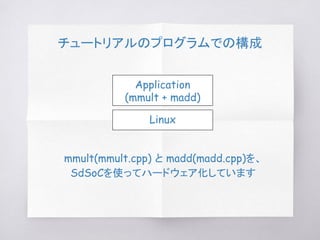

- 18. チュートリアルのプログラムでの構成 Application (mmult + madd) Linux mmult(mmult.cpp)と madd(madd.cpp)を、 SdSoCを使ってハードウェア化しています

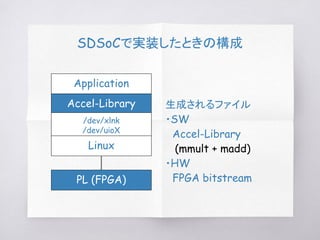

- 19.

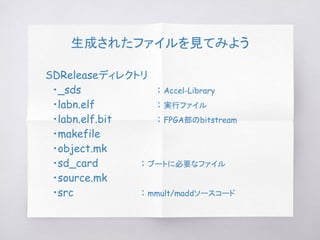

- 20.
- 21.

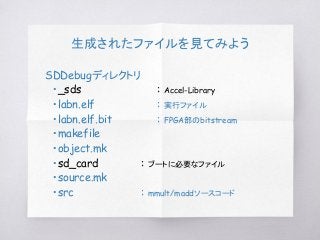

- 22. 生成されたファイルを見てみよう SDDebugディレクトリ ・_sds : Accel-Library ・labn.elf: 実行ファイル ・labn.elf.bit : FPGA部のbitstream ・makefile ・object.mk ・sd_card : ブートに必要なファイル ・source.mk ・src : mmult/maddソースコード
- 23.

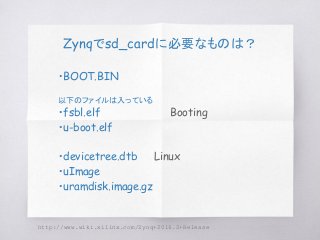

- 24.

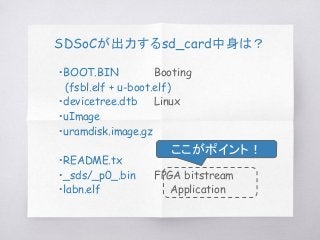

- 25. SDSoCが出力するsd_card中身は？ ・BOOT.BIN Booting (fsbl.elf +u-boot.elf) ・devicetree.dtb Linux ・uImage ・uramdisk.image.gz ・README.tx ・_sds/_p0_.bin FPGA bitstream ・labn.elf Application ここがポイント！

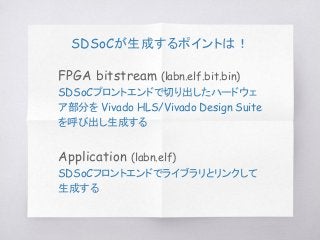

- 26. SDSoCが生成するポイントは！ FPGA bitstream (labn.elf.bit.bin) SDSoCプロントエンドで切り出したハードウェ ア部分をVivado HLS/Vivado Design Suite を呼び出し生成する Application (labn.elf) SDSoCフロントエンドでライブラリとリンクして 生成する
- 27.

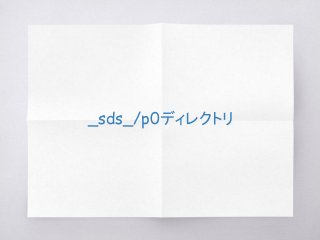

- 28. _sdsディクリトリ ・iprepo : 生成したHWのIP ・p0: Partition 0に必要なファイル全部 ・reports : レポート/ログファイル ・swstubs : ソフトウェアのスタブファイル ・vhls : Vivado HLS実行ディレクトリ
- 29.

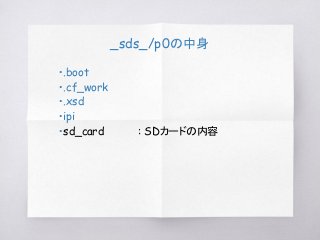

- 30.
- 31.

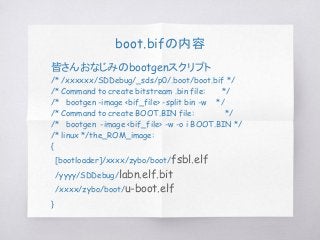

- 32. boot.bifの内容 皆さんおなじみのbootgenスクリプト /* /xxxxxx/SDDebug/_sds/p0/.boot/boot.bif */ /*Command to create bitstream .bin file: */ /* bootgen -image <bif_file> -split bin -w */ /* Command to create BOOT.BIN file: */ /* bootgen -image <bif_file> -w -o i BOOT.BIN */ /* linux */the_ROM_image: { [bootloader]/xxxx/zybo/boot/fsbl.elf /yyyy/SDDebug/labn.elf.bit /xxxx/zybo/boot/u-boot.elf }

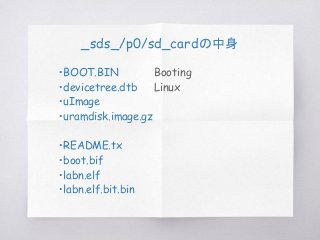

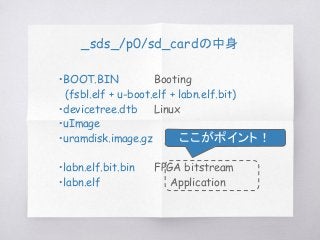

- 33. _sds_/p0/sd_cardの中身 ・BOOT.BIN Booting (fsbl.elf +u-boot.elf + labn.elf.bit) ・devicetree.dtb Linux ・uImage ・uramdisk.image.gz ・labn.elf.bit.bin FPGA bitstream ・labn.elf Application ここがポイント！
- 34.
- 35.
