AWSとPCでそれぞれ環境構築して、様々な画像分類と生成について実行しその概要を学習します。

1. いっきに解説 Deeplerning
TensorFlow-GPU による画像分類と生成

2. 自己紹介 https://github.com/bluemooninc
https://facebook.com/bluemooninc
https://twitter.com/bluemooninc
有限会社ブルームーン
代表取締役 酒井 能克
業務内容：インターネット関連技術支援、
IoT機器の開発販売

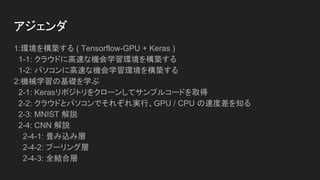

3. アジェンダ
1:環境を構築する ( Tensorflow-GPU + Keras )
1-1: クラウドに高速な機会学習環境を構築する
1-2: パソコンに高速な機会学習環境を構築する
2:機械学習の基礎を学ぶ
2-1: Kerasリポジトリをクローンしてサンプルコードを取得
2-2: クラウドとパソコンでそれぞれ実行、GPU / CPU の速度差を知る
2-3: MNIST 解説
2-4: CNN 解説
2-4-1: 畳み込み層
2-4-2: プーリング層
2-4-3: 全結合層

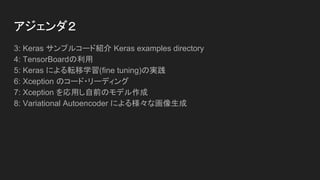

4. アジェンダ２
3: Keras サンプルコード紹介 Keras examples directory
4: TensorBoardの利用
5: Keras による転移学習(fine tuning)の実践
6: Xception のコード・リーディング
7: Xception を応用し自前のモデル作成

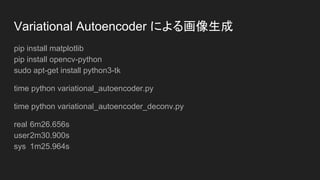

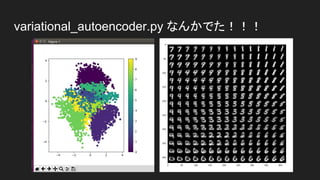

8: Variational Autoencoder による様々な画像生成

5. 学べること
構築・・・AWSでクラウドの機械学習環境を構築・GPU付パソコンで機械学習環
境を構築
インストールと確認・・・NVIDIA
CUDA,cuDNN,Python,Pyenv,Keras,TensorFlow,TensorBoard,OpenCV,dlib
画像分類器・・・MNIST,Cifar10,VGG,Xception,リアルタイム画像分類
画像生成・・・variational autoencoder, GAN

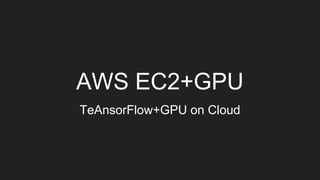

6. AWS EC2+GPU
TeAnsorFlow+GPU on Cloud

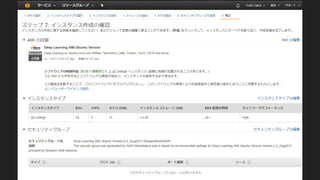

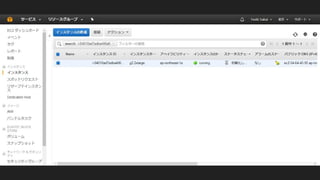

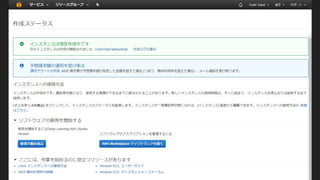

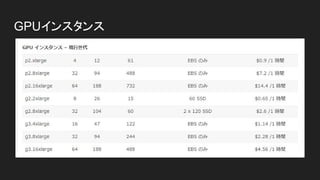

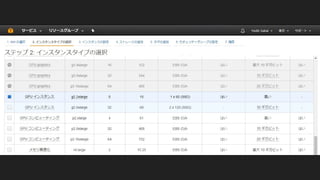

7. GPUインスタンス

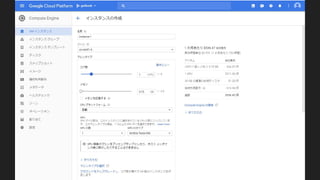

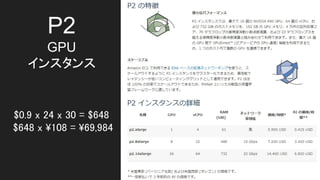

8. P2
GPU
インスタンス
$0.9 x 24 x 30 = $648
$648 x ¥108 = ¥69,984

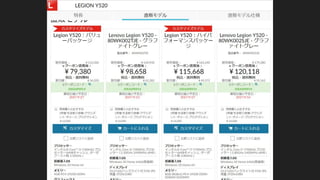

17. Gamming PC
Core™ i7 + GeForce® GTX 1050Ti 4GB

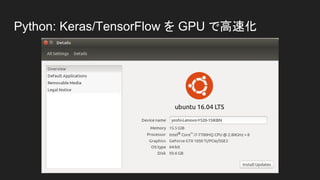

19. Python: Keras/TensorFlow を GPU で高速化

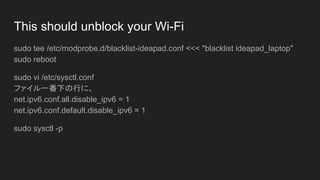

20. This should unblock your Wi-Fi
sudo tee /etc/modprobe.d/blacklist-ideapad.conf <<< "blacklist ideapad_laptop"
sudo reboot
sudo vi /etc/sysctl.conf
ファイル一番下の行に、
net.ipv6.conf.all.disable_ipv6 = 1
net.ipv6.conf.default.disable_ipv6 = 1
sudo sysctl -p

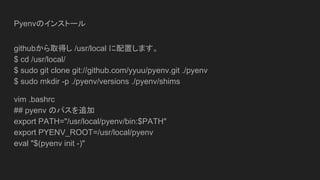

21. Pyenvのインストール
githubから取得し /usr/local に配置します。
$ cd /usr/local/
$ sudo git clone git://github.com/yyuu/pyenv.git ./pyenv
$ sudo mkdir -p ./pyenv/versions ./pyenv/shims
vim .bashrc
## pyenv のパスを追加
export PATH="/usr/local/pyenv/bin:$PATH"
export PYENV_ROOT=/usr/local/pyenv
eval "$(pyenv init -)"

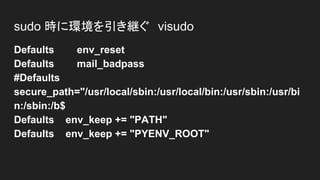

22. sudo 時に環境を引き継ぐ visudo
Defaults env_reset
Defaults mail_badpass
#Defaults
secure_path="/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin
:/sbin:/b$
Defaults env_keep += "PATH"
Defaults env_keep += "PYENV_ROOT"

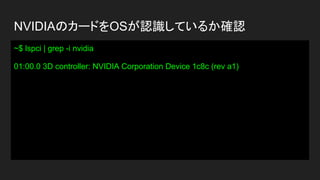

23. NVIDIAのカードをOSが認識しているか確認
~$ lspci | grep -i nvidia
01:00.0 3D controller: NVIDIA Corporation Device 1c8c (rev a1)

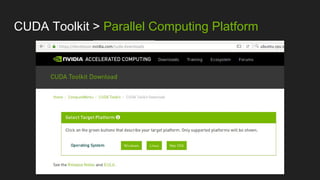

24. CUDA Toolkit > Parallel Computing Platform

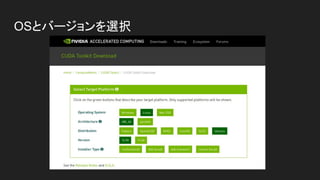

25. OSとバージョンを選択

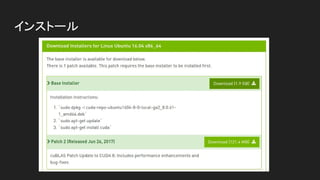

26. インストール

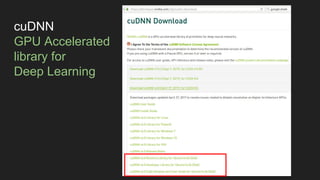

27. cuDNN
GPU Accelerated
library for
Deep Learning

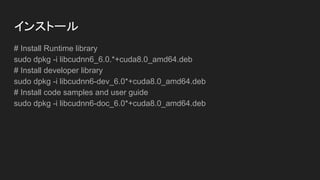

28. インストール
# Install Runtime library
sudo dpkg -i libcudnn6_6.0.*+cuda8.0_amd64.deb
# Install developer library
sudo dpkg -i libcudnn6-dev_6.0*+cuda8.0_amd64.deb
# Install code samples and user guide
sudo dpkg -i libcudnn6-doc_6.0*+cuda8.0_amd64.deb

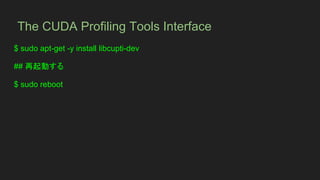

29. The CUDA Profiling Tools Interface
$ sudo apt-get -y install libcupti-dev
## 再起動する
$ sudo reboot

30. vim ~/.bashrc
export CUDA_ROOT=/usr/local/cuda-8.0
export PATH=/usr/local/cuda-8.0/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/cuda-8.0/targets/x86_64-
linux/lib/:$LD_LIBRARY_PATH
export CPATH=/usr/local/cuda-8.0/include:$CPATH
## パスの有効化
source ~/.bashrc

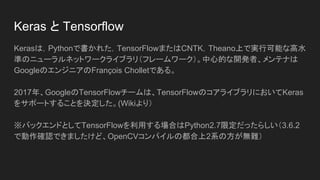

31. Keras と Tensorflow
Kerasは，Pythonで書かれた，TensorFlowまたはCNTK，Theano上で実行可能な
高水準のニューラルネットワークライブラリ（フレームワーク）。中心的な開発
者、メンテナはGoogleのエンジニアのFrançois Cholletである。
2017年、GoogleのTensorFlowチームは、TensorFlowのコアライブラリにおいて
Kerasをサポートすることを決定した。(Wikiより）
※バックエンドとしてTensorFlowを利用する場合はPython2.7限定だったらしい
（3.6.2で動作確認できましたけど、OpenCVコンパイルの都合上2系の方が無
難）

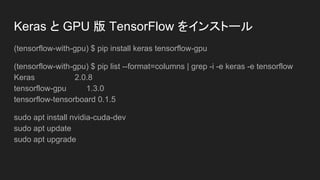

32. Keras と GPU 版 TensorFlow をインストール
(tensorflow-with-gpu) $ pip install keras tensorflow-gpu
(tensorflow-with-gpu) $ pip list --format=columns | grep -i -e keras -e tensorflow
Keras 2.0.8
tensorflow-gpu 1.3.0
tensorflow-tensorboard 0.1.5
sudo apt install nvidia-cuda-dev
sudo apt update
sudo apt upgrade

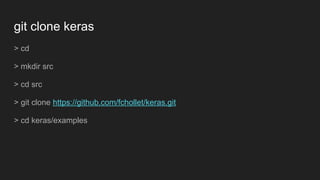

33. git clone keras
> cd
> mkdir src
> cd src
> git clone https://github.com/fchollet/keras.git
> cd keras/examples

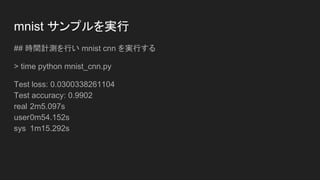

34. mnist サンプルを実行
## 時間計測を行い mnist cnn を実行する
> time python mnist_cnn.py
Test loss: 0.0300338261104
Test accuracy: 0.9902
real 2m5.097s
user 0m54.152s
sys 1m15.292s

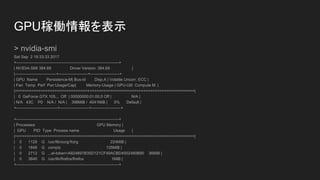

35. GPU稼働情報を表示
> nvidia-smi
Sat Sep 2 18:33:33 2017
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 384.69 Driver Version: 384.69 |
|-------------------------------+----------------------+----------------------+
| GPU Name Persistence-M| Bus-Id Disp.A | Volatile Uncorr. ECC |
| Fan Temp Perf Pwr:Usage/Cap| Memory-Usage | GPU-Util Compute M. |
|===============================+======================+======================|
| 0 GeForce GTX 105... Off | 00000000:01:00.0 Off | N/A |
| N/A 43C P0 N/A / N/A | 398MiB / 4041MiB | 0% Default |
+-------------------------------+----------------------+----------------------+
+-----------------------------------------------------------------------------+
| Processes: GPU Memory |
| GPU PID Type Process name Usage |
|=============================================================================|
| 0 1129 G /usr/lib/xorg/Xorg 224MiB |
| 0 1848 G compiz 135MiB |
| 0 2712 G ...el-token=A824897B35D121CF49ACBD4502480B90 36MiB |
| 0 3840 G /usr/lib/firefox/firefox 1MiB |
+-----------------------------------------------------------------------------+

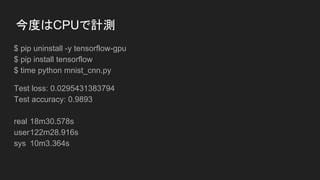

36. 今度はCPUで計測
$ pip uninstall -y tensorflow-gpu
$ pip install tensorflow
$ time python mnist_cnn.py
Test loss: 0.0295431383794
Test accuracy: 0.9893
real 18m30.578s
user 122m28.916s
sys 10m3.364s

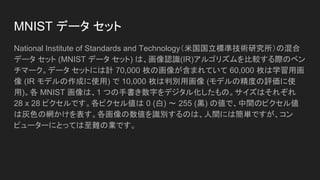

37. MNIST データ セット
National Institute of Standards and Technology（米国国立標準技術研究所）の混
合データ セット (MNIST データ セット) は、画像認識(IR)アルゴリズムを比較す
る際のベンチマーク。データ セットには計 70,000 枚の画像が含まれていて
60,000 枚は学習用画像 (IR モデルの作成に使用) で 10,000 枚は判別用画像 (モデ
ルの精度の評価に使用)。各 MNIST 画像は、1 つの手書き数字をデジタル化した
もの。サイズはそれぞれ 28 x 28 ピクセルです。各ピクセル値は 0 (白) ～ 255
(黒) の値で、中間のピクセル値は灰色の網かけを表す。各画像の数値を識別する
のは、人間には簡単ですが、コンピューターにとっては至難の業です。

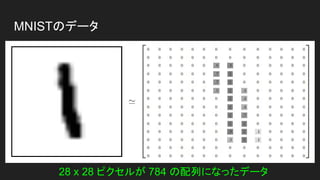

38. MNISTのデータ
28 x 28 ピクセルが 784 の配列になったデータ

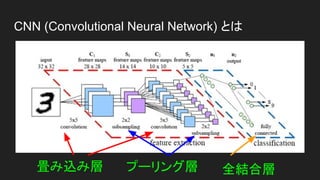

39. CNN (Convolutional Neural Network) とは
畳み込み層 プーリング層 全結合層

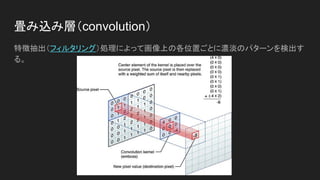

40. 畳み込み層（convolution）
特徴抽出（フィルタリング）処理によって画像上の各位置ごとに濃淡のパターン
を検出する。

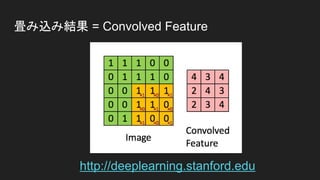

41. 畳み込み結果 = Convolved Feature
http://deeplearning.stanford.edu

42. プーリング層 Pooled Feature
判別したい物体が平行移動しても不変な出力を行う。位置がずれても同じ結果に
なるように調整する役目を持つ。
http://deeplearning.stanford.edu

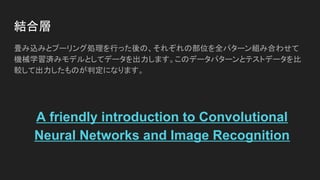

43. 結合層
畳み込みとプーリング処理を行った後の、それぞれの部位を全パターン組み合わ
せて機械学習済みモデルとしてデータを出力します。このデータパターンとテス
トデータを比較して出力したものが判定になります。
A friendly introduction to Convolutional
Neural Networks and Image Recognition

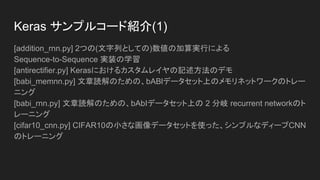

44. Keras サンプルコード紹介(1)
[addition_rnn.py] 2つの(文字列としての)数値の加算実行によるSequence-to-
Sequence 実装の学習
[antirectifier.py] Kerasにおけるカスタムレイヤの記述方法のデモ
[babi_memnn.py] 文章読解のための、bABlデータセット上のメモリネットワーク
のトレーニング
[babi_rnn.py] 文章読解のための、bAbIデータセット上の 2 分岐 recurrent network
のトレーニング
[cifar10_cnn.py] CIFAR10の小さな画像データセットを使った、シンプルなディー
プCNNのトレーニング

45. Keras サンプルコード紹介(2)
[conv_filter_visualization.py] 入力スペースの勾配降下法によるVGG16フィルタの
可視化
[conv_lstm.py] 畳み込みLSTMネットワークを使ったデモ
[deep_dream.py] Kerasの深い夢（実行例)
[image_ocr.py] 畳み込みスタックとそれに続く反復スタックとCTCログ損失機能
をトレーニングすることによる光学式文字認識（OCR）の実行
[imdb_bidirectional_lstm.py] IMDBセンチメント分類タスク上において双方向
LSTMをトレーニング
[imdb_cnn.py] Convolution1Dをテキスト分類に使用するデモ
[imdb_cnn_lstm.py] IMDBセンチメント分類タスクにおいてrecurrent stack
networkが後続する畳み込みスタックのトレーニング

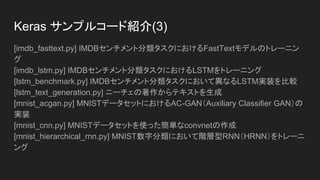

46. Keras サンプルコード紹介(3)
[imdb_fasttext.py] IMDBセンチメント分類タスクにおけるFastTextモデルのトレ
ーニング
[imdb_lstm.py] IMDBセンチメント分類タスクにおけるLSTMをトレーニング
[lstm_benchmark.py] IMDBセンチメント分類タスクにおいて異なるLSTM実装を
比較
[lstm_text_generation.py] ニーチェの著作からテキストを生成
[mnist_acgan.py] MNISTデータセットにおけるAC-GAN（Auxiliary Classifier
GAN）の実装
[mnist_cnn.py] MNISTデータセットを使った簡単なconvnetの作成
[mnist_hierarchical_rnn.py] MNIST数字分類において階層型RNN（HRNN）をトレ
ーニング

47. Keras サンプルコード紹介(4)
[mnist_irnn.py] Le氏ほかによる論文「整流化された線形単位の再帰的ネットワー
クを初期化する方法」における pixcel-by-pixcel のシーケンシャルなMNIST実験
の再現
[mnist_mlp.py] MNISTデータセットにおける単純なディープな多層パーセプトロ
ンのトレーニング
[mnist_net2net.py] 「Net2Net：知識移転による加速学習」におけるMNISTによる
Net2Net実験の再現
[mnist_siamese_graph.py] MNISTデータセットからの数字のペアを入力とした
Siamese(シャム人の) 多層パーセプトロンをトレーニング
[mnist_sklearn_wrapper.py] sklearnラッパ使用方法のデモ
[mnist_swwae.py] MNISTデータセットの残りのブロックに基づいた スタックさ
れたWhat-Where AutoEncoderのトレーニング

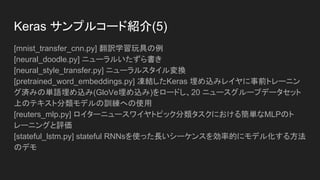

48. Keras サンプルコード紹介(5)
[mnist_transfer_cnn.py] 翻訳学習玩具の例
[neural_doodle.py] ニューラルいたずら書き
[neural_style_transfer.py] ニューラルスタイル変換
[pretrained_word_embeddings.py] 凍結したKeras 埋め込みレイヤに事前トレーニ
ング済みの単語埋め込み(GloVe埋め込み)をロードし、20 ニュースグループデー
タセット上のテキスト分類モデルの訓練への使用
[reuters_mlp.py] ロイターニュースワイヤトピック分類タスクにおける簡単な
MLPのトレーニングと評価
[stateful_lstm.py] stateful RNNsを使った長いシーケンスを効率的にモデル化する
方法のデモ

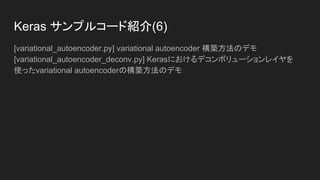

49. Keras サンプルコード紹介(6)

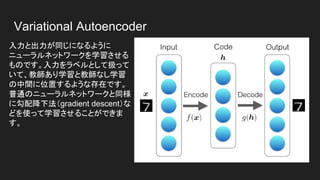

[variational_autoencoder.py] variational autoencoder 構築方法のデモ

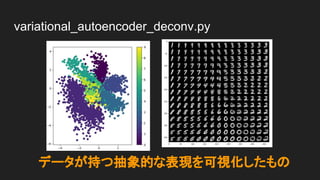

[variational_autoencoder_deconv.py] Kerasにおけるデコンボリューションレイヤ
を使ったvariational autoencoderの構築方法のデモ

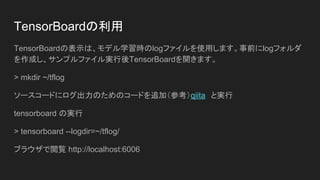

50. TensorBoardの利用
TensorBoardの表示は、モデル学習時のlogファイルを使用します。事前にlogフォ
ルダを作成し、サンプルファイル実行後TensorBoardを開きます。
> mkdir ~/tflog
ソースコードにログ出力のためのコードを追加（参考）qiita と実行
tensorboard の実行
> tensorboard --logdir=~/tflog/
ブラウザで閲覧 http://localhost:6006

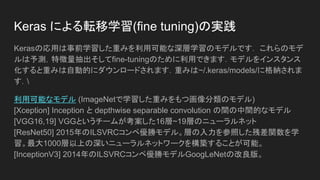

51. Keras による転移学習(fine tuning)の実践
Kerasの応用は事前学習した重みを利用可能な深層学習のモデルです． これらの
モデルは予測，特徴量抽出そしてfine-tuningのために利用できます．モデルをイ
ンスタンス化すると重みは自動的にダウンロードされます．重みは
~/.keras/models/に格納されます．¥
利用可能なモデル (ImageNetで学習した重みをもつ画像分類のモデル)
[Xception] Inception と depthwise separable convolution の間の中間的なモデル
[VGG16,19] VGGというチームが考案した16層~19層のニューラルネット
[ResNet50] 2015年のILSVRCコンペ優勝モデル。層の入力を参照した残差関数を
学習。最大1000層以上の深いニューラルネットワークを構築することが可能。
[InceptionV3] 2014年のILSVRCコンペ優勝モデルGoogLeNetの改良版。

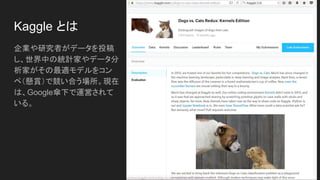

52. Kaggle とは
企業や研究者がデータを投稿
し、世界中の統計家やデータ
分析家がその最適モデルをコ
ンペ（懸賞）で競い合う場所。
現在は、Google傘下で運営
されている。

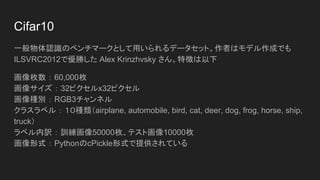

53. Cifar10
一般物体認識のベンチマークとして用いられるデータセット。作者はモデル作成
でもILSVRC2012で優勝した Alex Krinzhvsky さん。特徴は以下
画像枚数 ： 60,000枚
画像サイズ ： 32ピクセルx32ピクセル
画像種別 ： RGB3チャンネル
クラスラベル ： １０種類（airplane, automobile, bird, cat, deer, dog, frog, horse,
ship, truck）
ラベル内訳 ： 訓練画像50000枚、テスト画像10000枚
画像形式 ： PythonのcPickle形式で提供されている

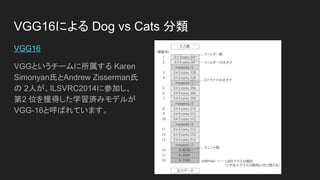

54. VGG16による Dog vs Cats 分類
VGG16
VGGというチームに所属する
Karen Simonyan氏とAndrew
Zisserman氏の 2人が、
ILSVRC2014に参加し、第2 位を
獲得した学習済みモデルがVGG-
16と呼ばれています。

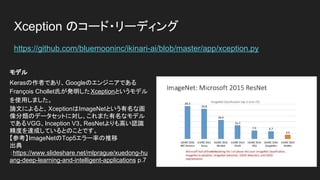

55. Xception のコード・リーディング
https://github.com/bluemooninc/ikinari-ai/blob/master/app/xception.py
モデル
Kerasの作者であり、Googleのエンジニアである
François Chollet氏が発明したXceptionというモデ
ルを使用しました。
論文によると、XceptionはImageNetという有名な
画像分類のデータセットに対し、これまた有名な
モデルであるVGG、Inception V3、ResNetよりも
高い認識精度を達成しているとのことです。
【参考】ImageNetのTop5エラー率の推移
出典：
https://www.slideshare.net/mlprague/xuedong-
huang-deep-learning-and-intelligent-applications
p.7

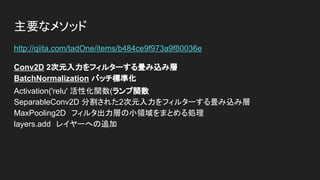

56. 主要なメソッド
http://qiita.com/tadOne/items/b484ce9f973a9f80036e
Conv2D 2次元入力をフィルターする畳み込み層
BatchNormalization バッチ標準化
Activation('relu' 活性化関数(ランプ関数
SeparableConv2D 分割された2次元入力をフィルターする畳み込み層
MaxPooling2D フィルタ出力層の小領域をまとめる処理
layers.add レイヤーへの追加

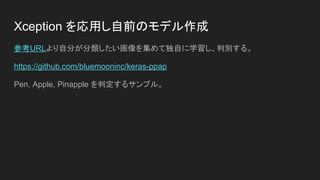

57. Xception を応用し自前のモデル作成
参考URLより自分が分類したい画像を集めて独自に学習し、判別する。
https://github.com/bluemooninc/keras-ppap
Pen, Apple, Pinapple を判定するサンプル。

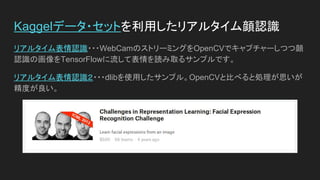

58. Kaggelデータ・セットを利用したリアルタイム顔認
識リアルタイム表情認識・・・WebCamのストリーミングをOpenCVでキャプチャ
ーしつつ顔認識の画像をTensorFlowに流して表情を読み取るサンプルです。
リアルタイム表情認識２・・・dlibを使用したサンプル。OpenCVと比べると処理
が思いが精度が良い。

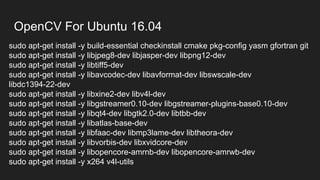

59. OpenCV For Ubuntu 16.04
sudo apt-get install -y build-essential checkinstall cmake pkg-config yasm gfortran git
sudo apt-get install -y libjpeg8-dev libjasper-dev libpng12-dev
sudo apt-get install -y libtiff5-dev
sudo apt-get install -y libavcodec-dev libavformat-dev libswscale-dev libdc1394-22-
dev
sudo apt-get install -y libxine2-dev libv4l-dev
sudo apt-get install -y libgstreamer0.10-dev libgstreamer-plugins-base0.10-dev
sudo apt-get install -y libqt4-dev libgtk2.0-dev libtbb-dev
sudo apt-get install -y libatlas-base-dev
sudo apt-get install -y libfaac-dev libmp3lame-dev libtheora-dev
sudo apt-get install -y libvorbis-dev libxvidcore-dev
sudo apt-get install -y libopencore-amrnb-dev libopencore-amrwb-dev
sudo apt-get install -y x264 v4l-utils

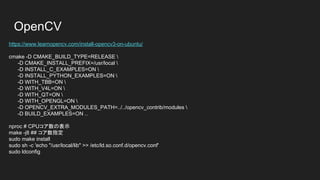

60. OpenCV
https://www.learnopencv.com/install-opencv3-on-ubuntu/
cmake -D CMAKE_BUILD_TYPE=RELEASE ¥
-D CMAKE_INSTALL_PREFIX=/usr/local ¥
-D INSTALL_C_EXAMPLES=ON ¥
-D INSTALL_PYTHON_EXAMPLES=ON ¥
-D WITH_TBB=ON ¥
-D WITH_V4L=ON ¥
-D WITH_QT=ON ¥
-D WITH_OPENGL=ON ¥
-D OPENCV_EXTRA_MODULES_PATH=../../opencv_contrib/modules ¥
-D BUILD_EXAMPLES=ON ..
nproc # CPUコア数の表示
make -j8 ## コア数指定
sudo make install
sudo sh -c 'echo "/usr/local/lib" >> /etc/ld.so.conf.d/opencv.conf'
sudo ldconfig

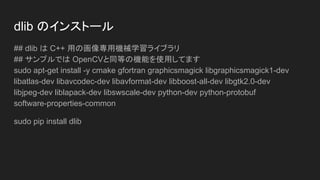

61. dlib のインストール
## dlib は C++ 用の画像専用機械学習ライブラリ
## サンプルでは OpenCVと同等の機能を使用してます
sudo apt-get install -y cmake gfortran graphicsmagick libgraphicsmagick1-dev
libatlas-dev libavcodec-dev libavformat-dev libboost-all-dev libgtk2.0-dev libjpeg-
dev liblapack-dev libswscale-dev python-dev python-protobuf software-properties-
common
sudo pip install dlib

62. Variational Autoencoder による画像生成
pip install matplotlib
pip install opencv-python
sudo apt-get install python3-tk
time python variational_autoencoder.py
time python variational_autoencoder_deconv.py
real 6m26.656s
user 2m30.900s
sys 1m25.964s

63. variational_autoencoder.py なんかでた！！！

64. variational_autoencoder_deconv.py
データが持つ抽象的な表現を可視化したもの

65. Variational Autoencoder
入力と出力が同じになるようにニ
ューラルネットワークを学習させ
るものです。入力をラベルとして
扱っていて、教師あり学習と教師
なし学習の中間に位置するような
存在です。普通のニューラルネッ
トワークと同様に勾配降下法
（gradient descent）などを使っ
て学習させることができます。

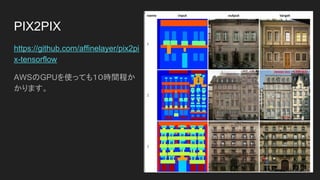

66. PIX2PIX
https://github.com/affinelayer/pix2pi
x-tensorflow
AWSのGPUを使っても１０時間程
かかります。

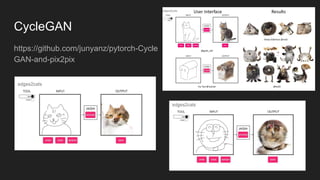

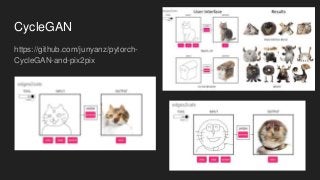

67. CycleGAN
https://github.com/junyanz/pytorch-
CycleGAN-and-pix2pix
