- 1. SISTEM LOGI SISTEM LOGI PUSAT SISTEM AIRDISEJUKKAN / Sistem Loji Setempat SISTEM PENYAMANAN UDARA
- 2. SISTEM LOGI • Sistemmemerlukan loji / ruang khas. • Dibina bersama bangunan. • Keupayaan kendalian 6000 CFM ke atas. SISTEM PENYAMANAN UDARA

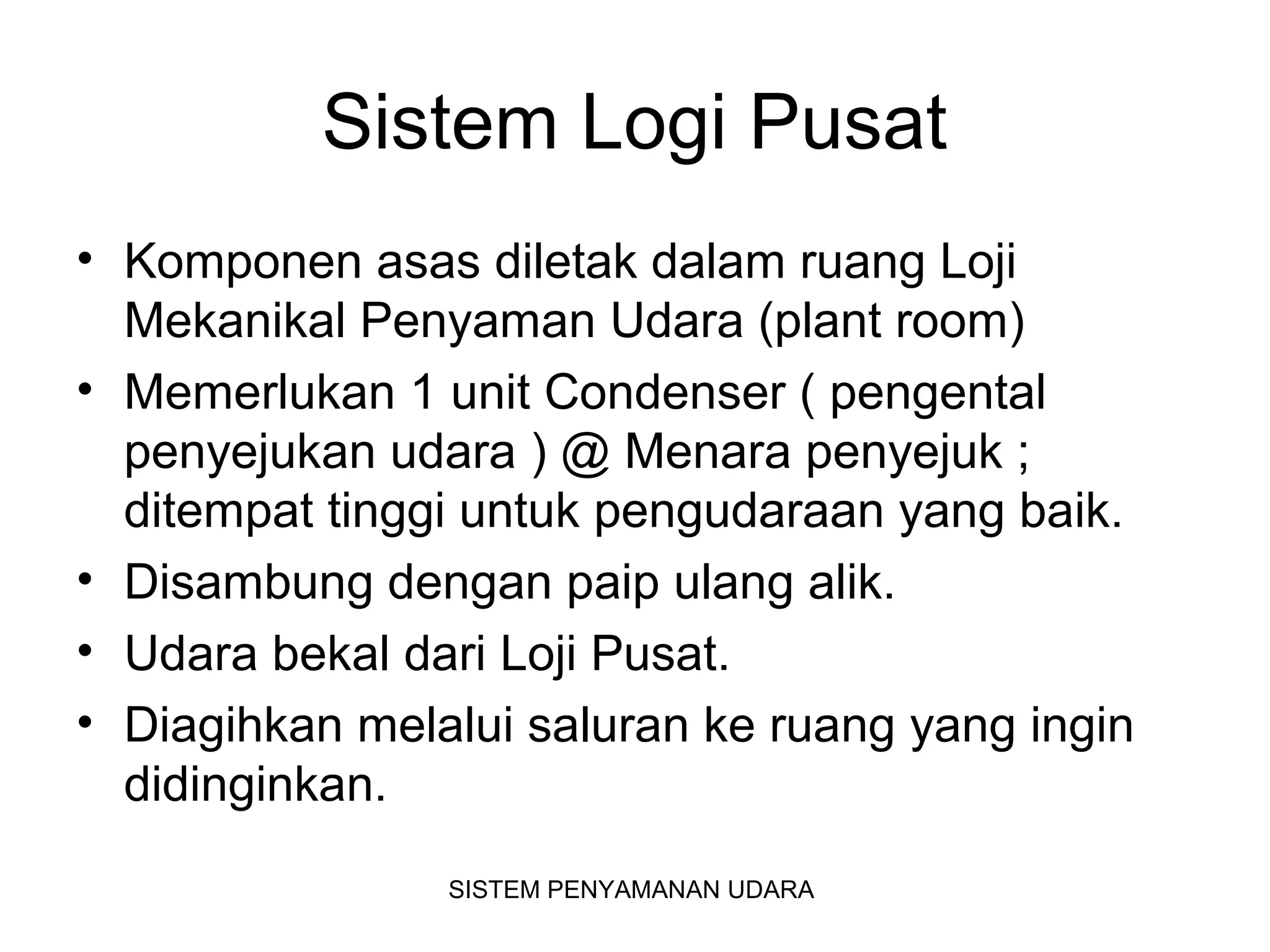

- 3. Sistem Logi Pusat •Komponen asas diletak dalam ruang Loji Mekanikal Penyaman Udara (plant room) • Memerlukan 1 unit Condenser ( pengental penyejukan udara ) @ Menara penyejuk ; ditempat tinggi untuk pengudaraan yang baik. • Disambung dengan paip ulang alik. • Udara bekal dari Loji Pusat. • Diagihkan melalui saluran ke ruang yang ingin didinginkan. SISTEM PENYAMANAN UDARA
- 4.
- 5.

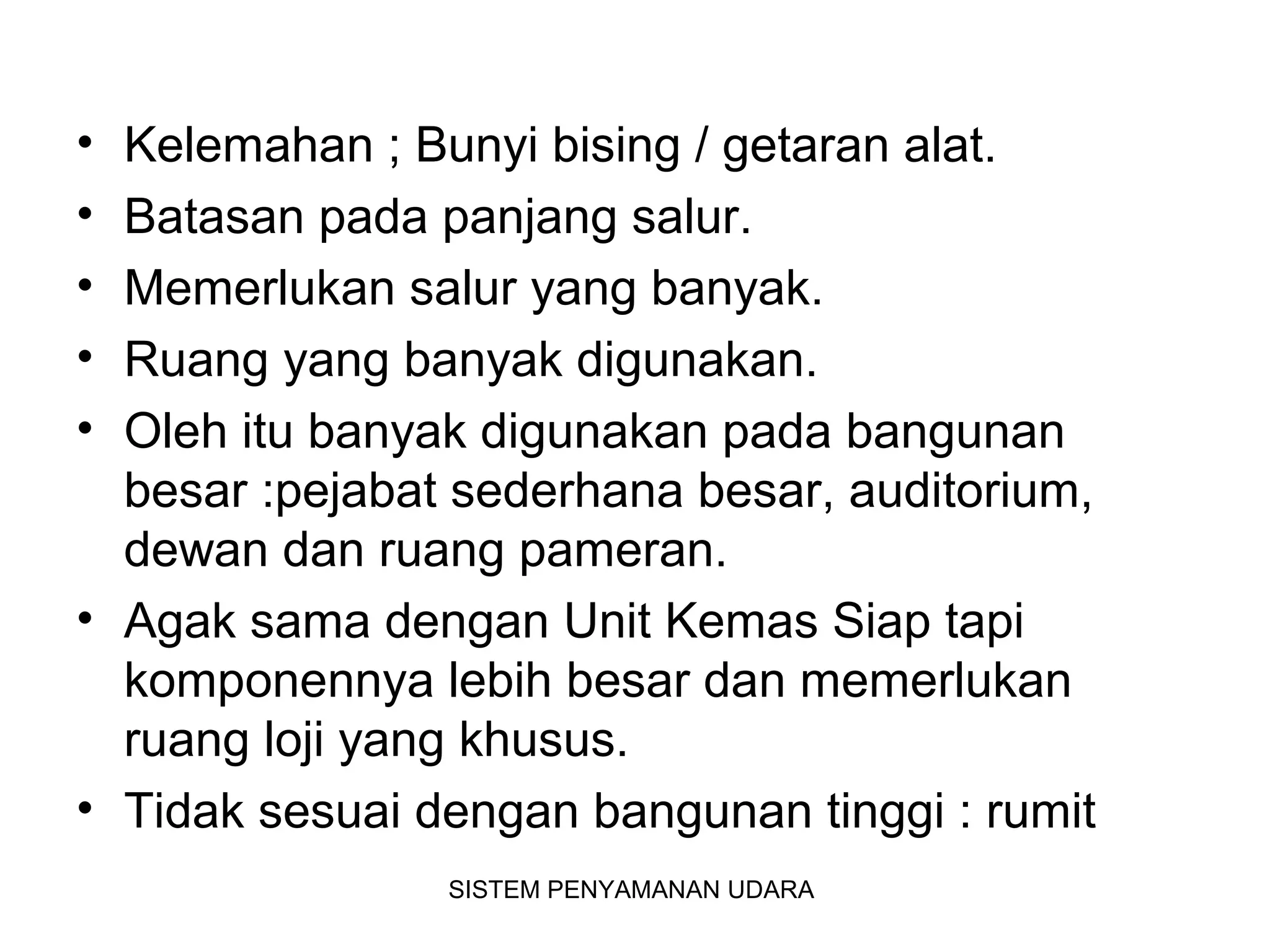

- 6. • Kelemahan ;Bunyi bising / getaran alat. • Batasan pada panjang salur. • Memerlukan salur yang banyak. • Ruang yang banyak digunakan. • Oleh itu banyak digunakan pada bangunan besar :pejabat sederhana besar, auditorium, dewan dan ruang pameran. • Agak sama dengan Unit Kemas Siap tapi komponennya lebih besar dan memerlukan ruang loji yang khusus. • Tidak sesuai dengan bangunan tinggi : rumit SISTEM PENYAMANAN UDARA

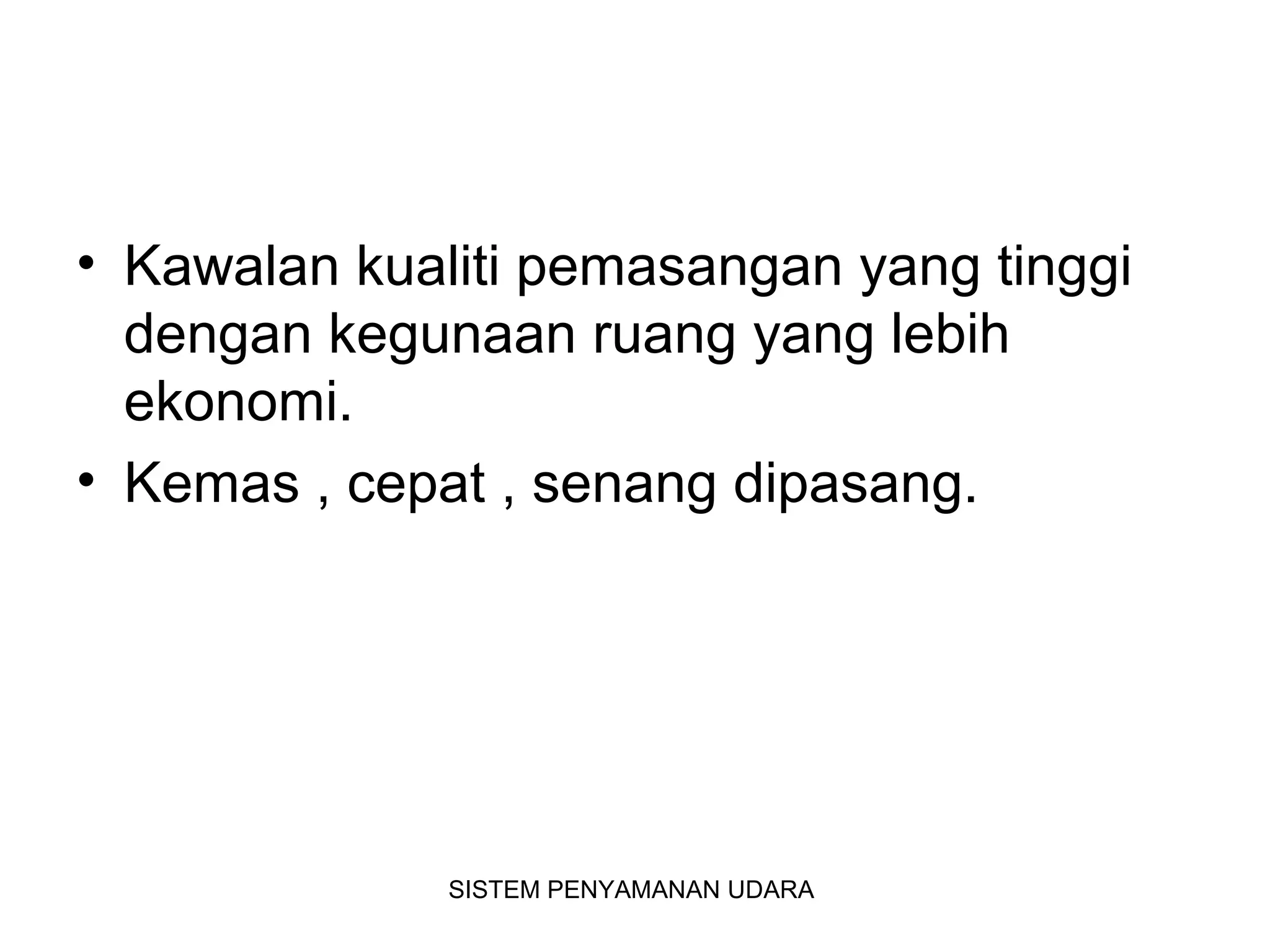

- 7. • Kawalan kualitipemasangan yang tinggi dengan kegunaan ruang yang lebih ekonomi. • Kemas , cepat , senang dipasang. SISTEM PENYAMANAN UDARA
- 8.

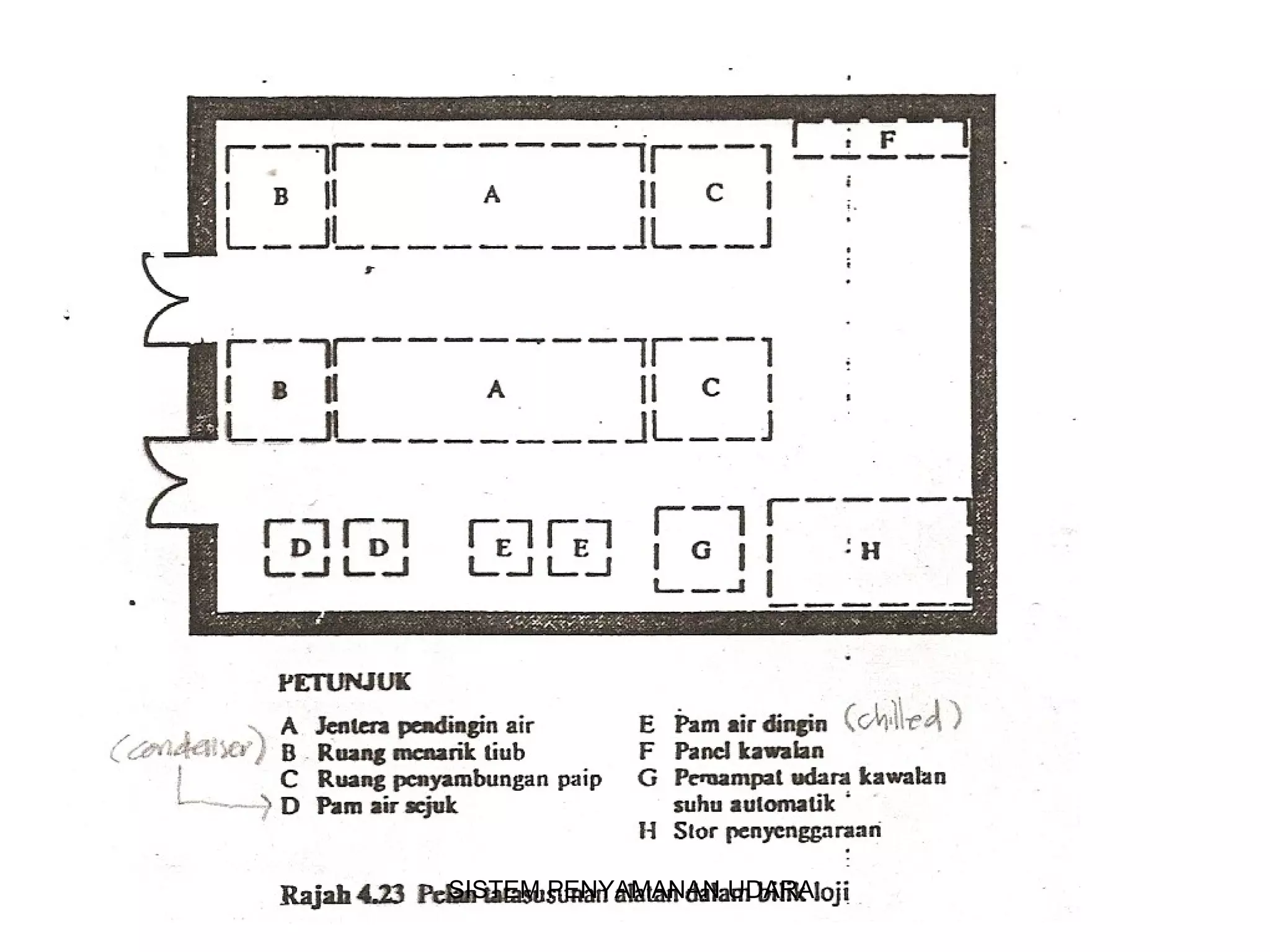

- 9.
- 10.

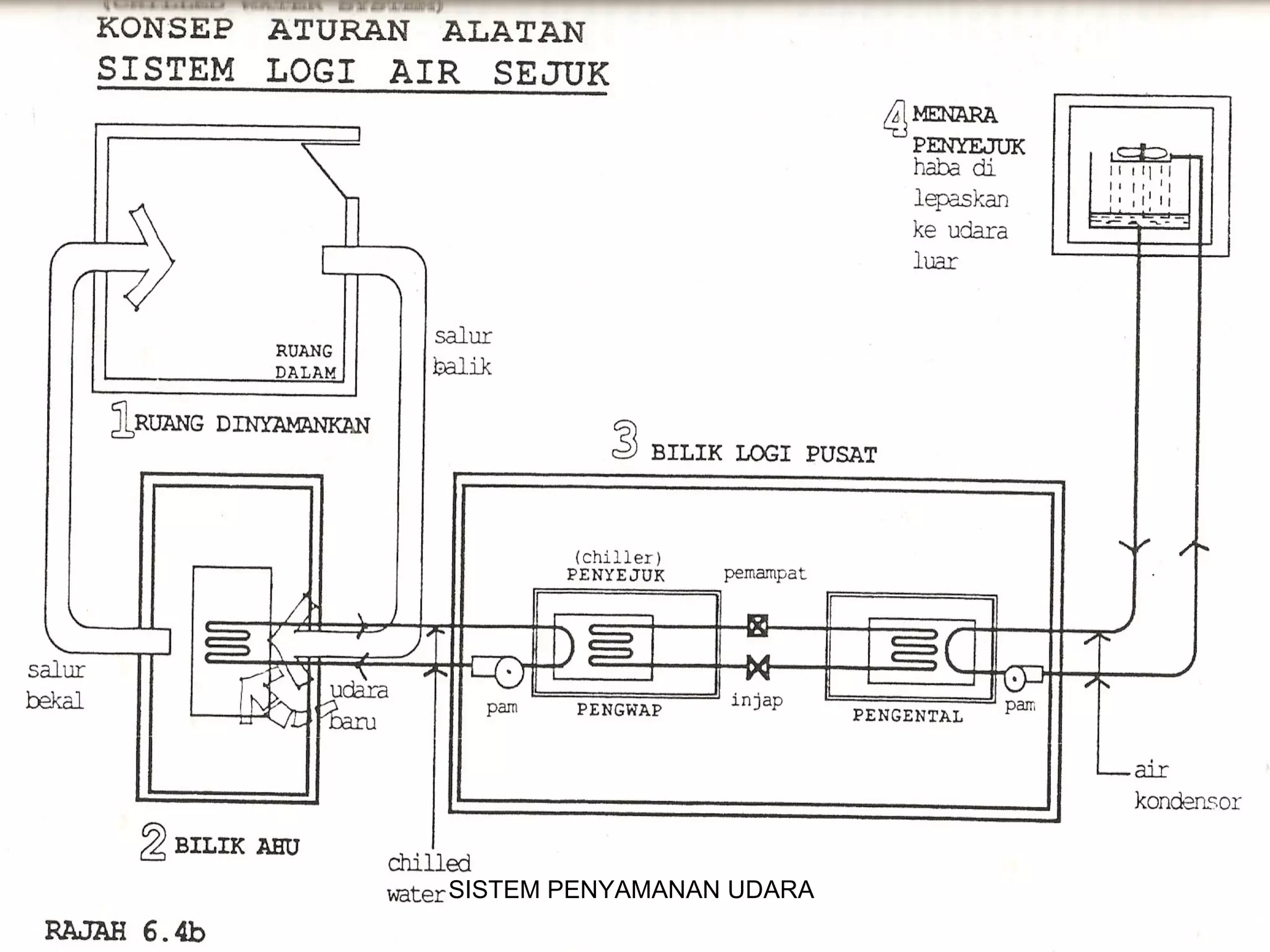

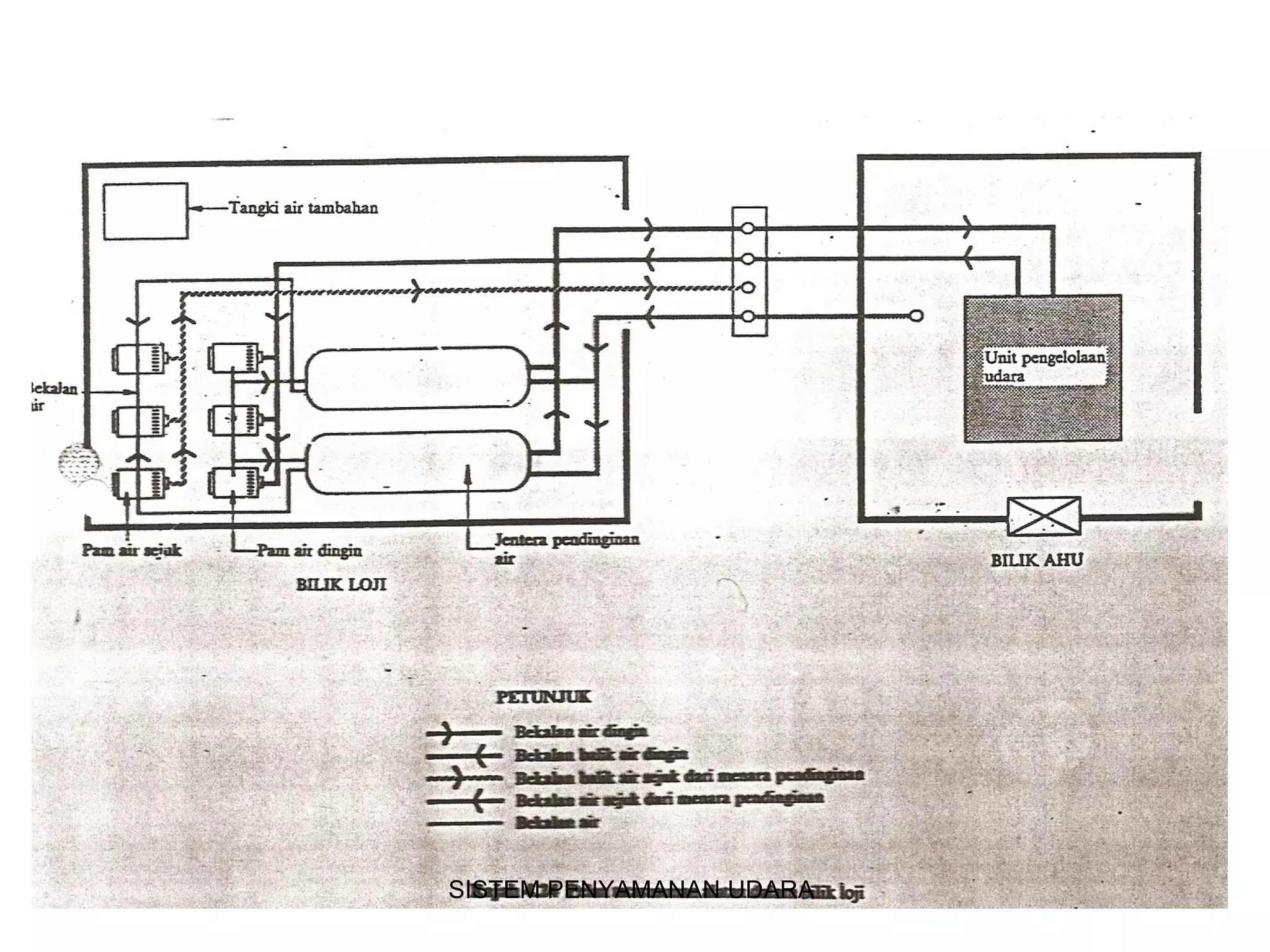

- 11. SISTEM AIR DISEJUKKAN/ Sistem Loji Setempat • Water Chilled System. • Penggunaan air yang disejukkan dalam kitaran untuk menyejukkan udara. • Media air sejuk di Loji Pendinginan akan diagihkan ke beberapa AHU (Bilik Kendalian Udara.) • 4 Pusingan mengalihkan haba dari ruang didinginkan ke udara luar bangunan. SISTEM PENYAMANAN UDARA

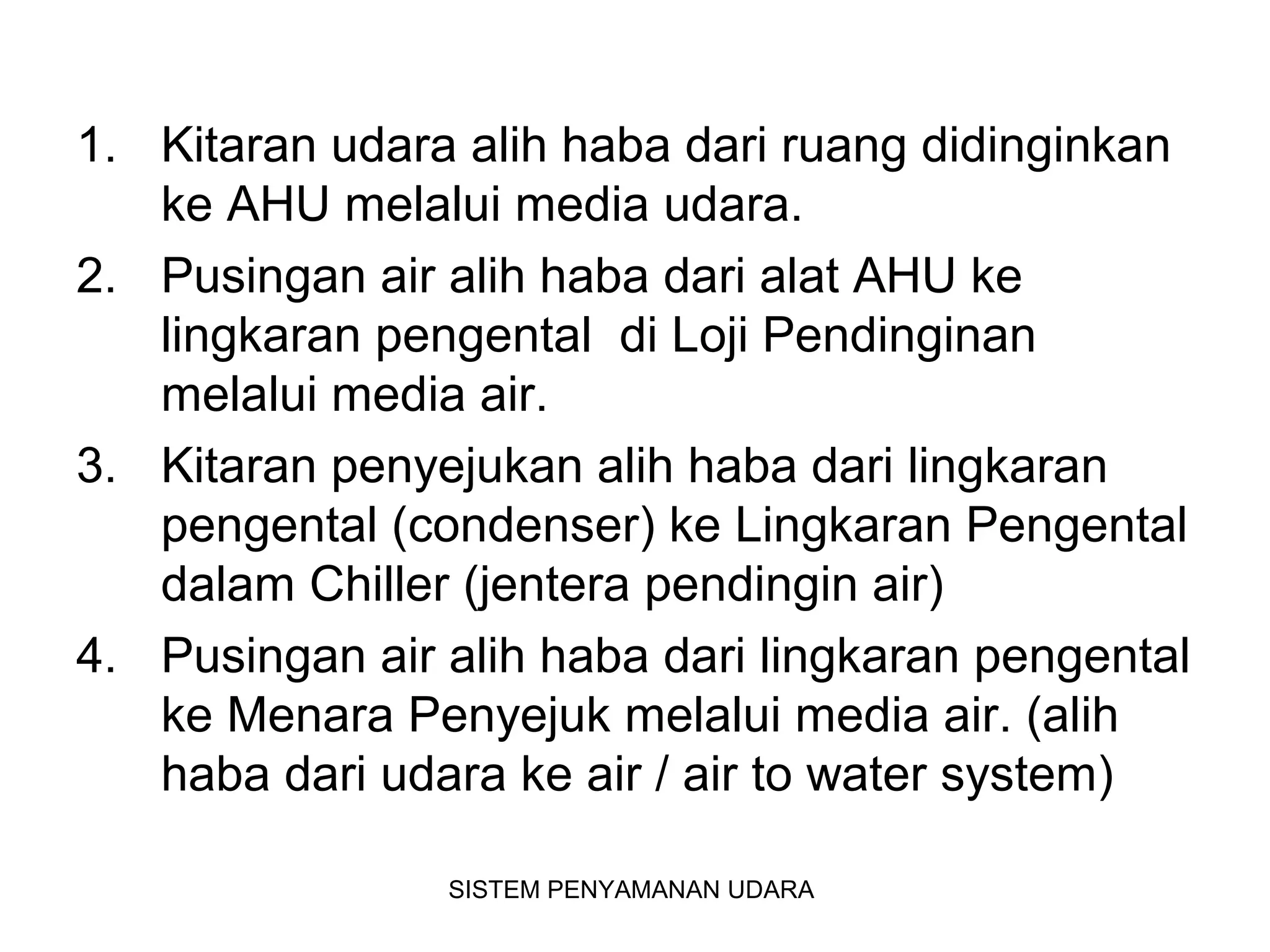

- 12. 1. Kitaran udaraalih haba dari ruang didinginkan ke AHU melalui media udara. 2. Pusingan air alih haba dari alat AHU ke lingkaran pengental di Loji Pendinginan melalui media air. 3. Kitaran penyejukan alih haba dari lingkaran pengental (condenser) ke Lingkaran Pengental dalam Chiller (jentera pendingin air) 4. Pusingan air alih haba dari lingkaran pengental ke Menara Penyejuk melalui media air. (alih haba dari udara ke air / air to water system) SISTEM PENYAMANAN UDARA
- 13.
- 14.

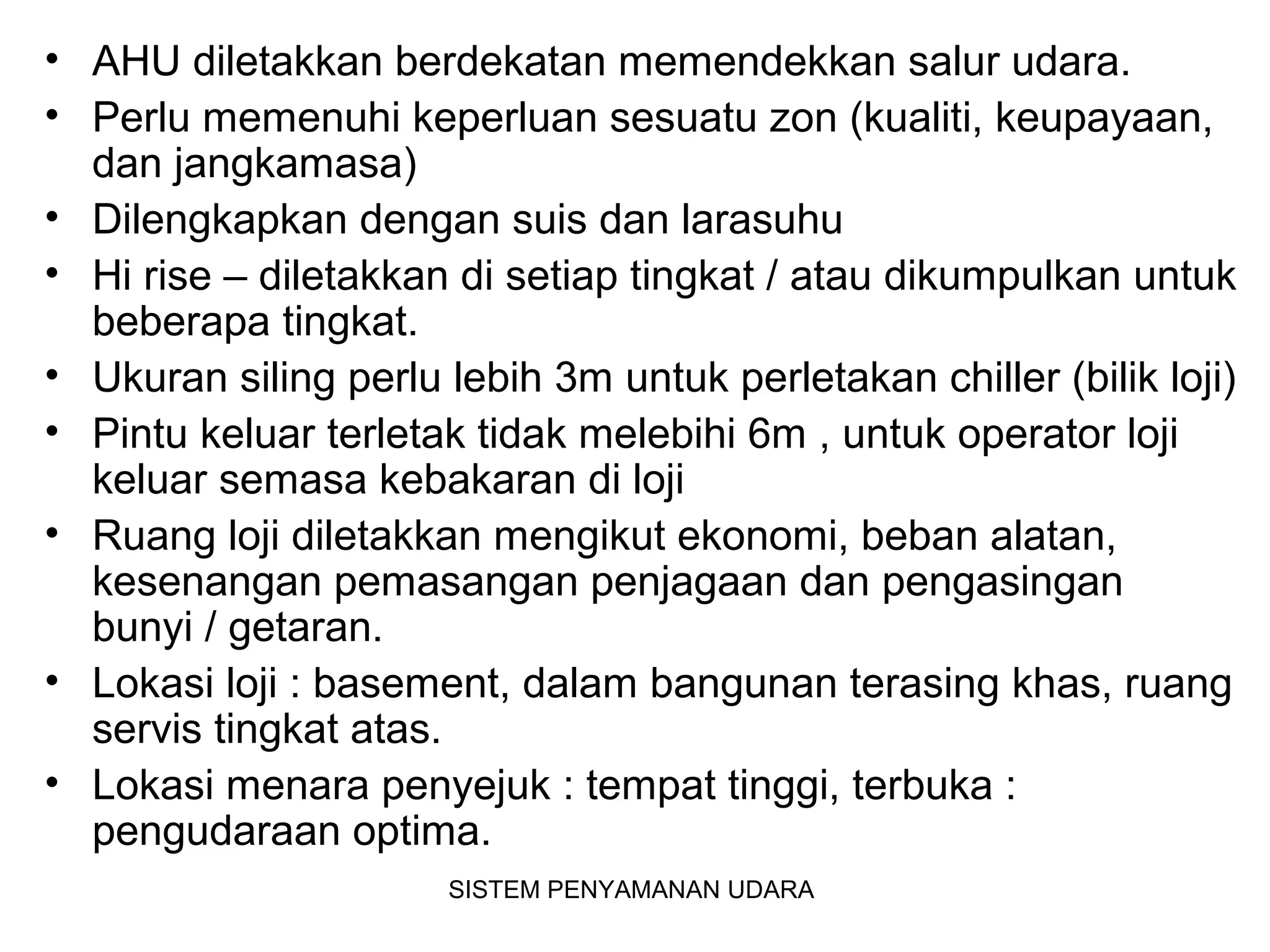

- 15. • AHU diletakkanberdekatan memendekkan salur udara. • Perlu memenuhi keperluan sesuatu zon (kualiti, keupayaan, dan jangkamasa) • Dilengkapkan dengan suis dan larasuhu • Hi rise – diletakkan di setiap tingkat / atau dikumpulkan untuk beberapa tingkat. • Ukuran siling perlu lebih 3m untuk perletakan chiller (bilik loji) • Pintu keluar terletak tidak melebihi 6m , untuk operator loji keluar semasa kebakaran di loji • Ruang loji diletakkan mengikut ekonomi, beban alatan, kesenangan pemasangan penjagaan dan pengasingan bunyi / getaran. • Lokasi loji : basement, dalam bangunan terasing khas, ruang servis tingkat atas. • Lokasi menara penyejuk : tempat tinggi, terbuka : pengudaraan optima. SISTEM PENYAMANAN UDARA
- 16.
- 17. Kedudukan ruang loji Bumbung •Kebaikan • Tidak membazirkan ruang yang digunakan • Dapat mengurangkan larian paip menara penyejuk di letak bersama. • Senang diudarakan. • Keburukan • Menambahkan beban pada kerangka bangunan • Masalah bunyi getaran. • Masalah pengendalian dan penyelenggaraan. SISTEM PENYAMANAN UDARA
- 18. Kedudukan ruang loji Araslantai • Kebaikan • Senang membuat penggantian dan penyelenggaraan. • Mengurangkan beban struktur • Boleh dijauhkan dari bangunan. • Keburukan • Membazirkan ruang. • Pemasangan paip yang lebih panjang (menara penyejuk diatas bumbung) • Masalah kondenser di kawasan laluan orang ramai. SISTEM PENYAMANAN UDARA

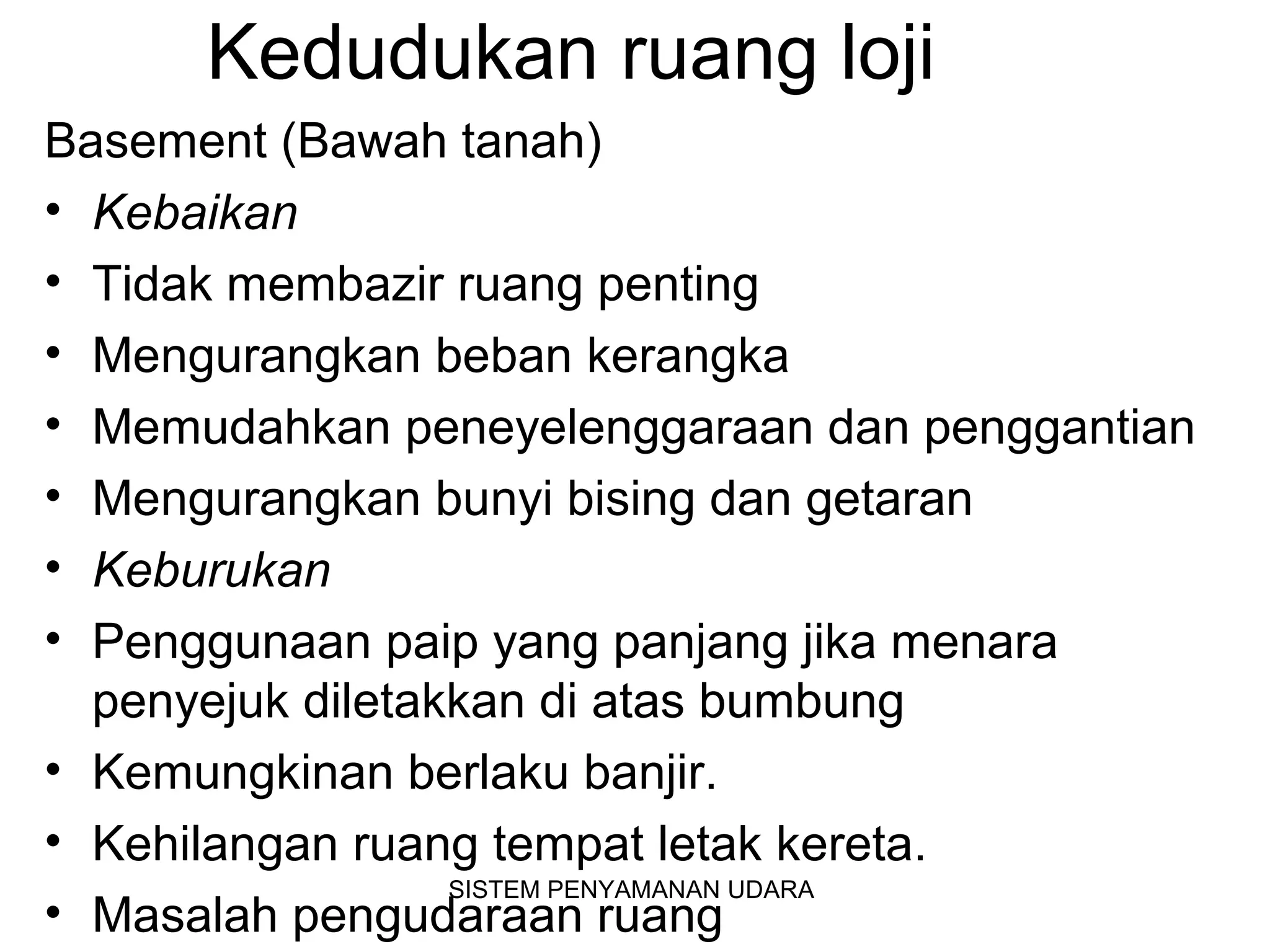

- 19. Kedudukan ruang loji Basement(Bawah tanah) • Kebaikan • Tidak membazir ruang penting • Mengurangkan beban kerangka • Memudahkan peneyelenggaraan dan penggantian • Mengurangkan bunyi bising dan getaran • Keburukan • Penggunaan paip yang panjang jika menara penyejuk diletakkan di atas bumbung • Kemungkinan berlaku banjir. • Kehilangan ruang tempat letak kereta. • Masalah pengudaraan ruang SISTEM PENYAMANAN UDARA

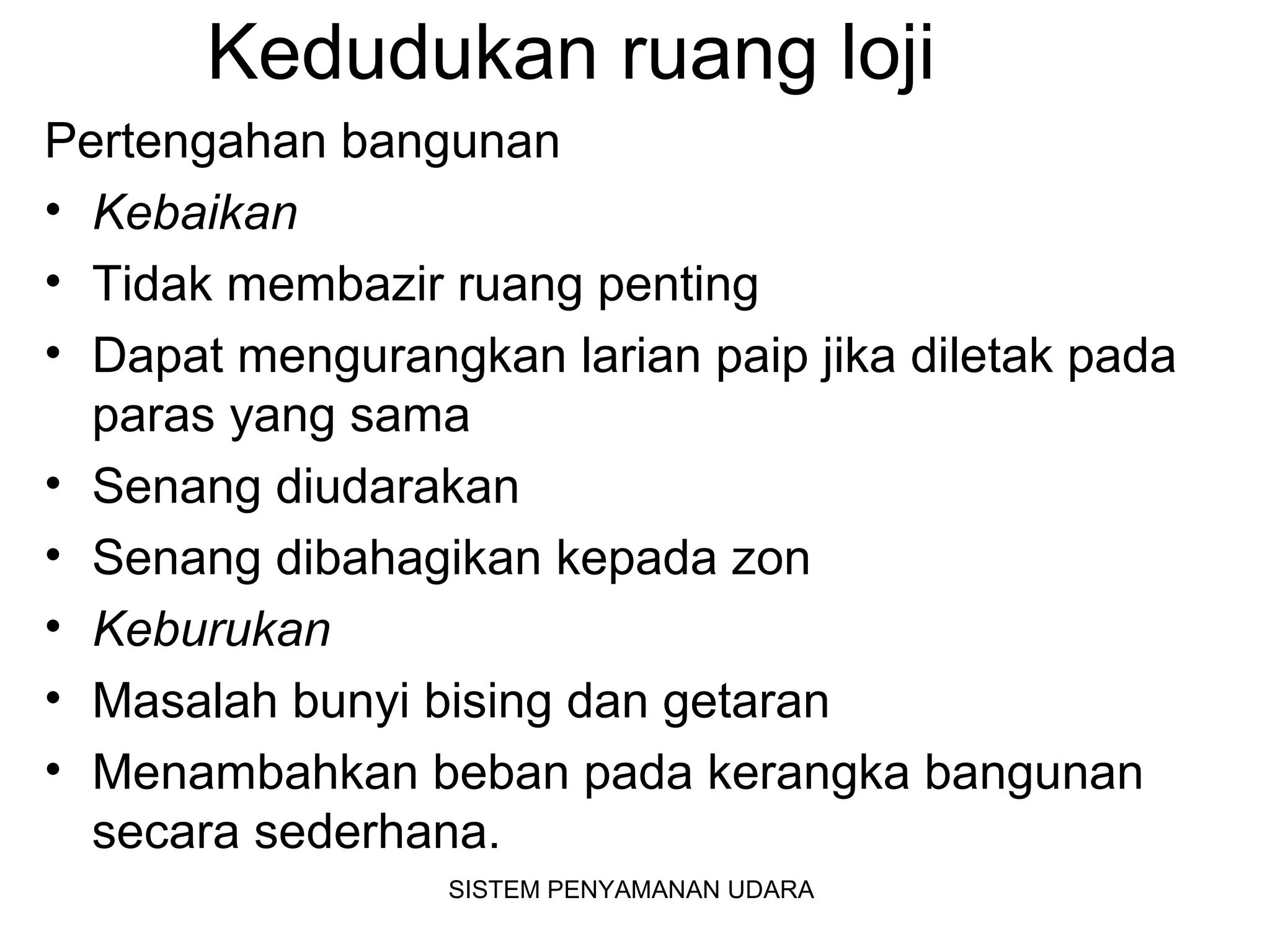

- 20. Kedudukan ruang loji Pertengahanbangunan • Kebaikan • Tidak membazir ruang penting • Dapat mengurangkan larian paip jika diletak pada paras yang sama • Senang diudarakan • Senang dibahagikan kepada zon • Keburukan • Masalah bunyi bising dan getaran • Menambahkan beban pada kerangka bangunan secara sederhana. SISTEM PENYAMANAN UDARA
- 21. Kedudukan AHU • Perludiletak berdekatan dengan zon kemudahan ( service zon ) atau zon bising. • Pengambilan udara bersih dari luar • Tidak terlalu dekat dengan bilik tandas. Minimum 6m • Perlu disusun supaya semua bilik AHU dalam satu paksi tegak dan lurus. SISTEM PENYAMANAN UDARA
- 22. Kedudukan Menara Penyejuk BUMBUNG •Kebaikan • Senang diudarakan • JImatkan ruang di bawah • Kurangkan masalah ‘visual pollution’ • Keburukan • Masalah pada kerjakerja penggantian dan penyelenggaraan. • Menambah beban pada kerangka PODIUM • Kebaikan • Senang diudarakan • JImatkan ruang di bawah ARAS LANTAI • Kebaikan • Senang melakukan kerjan penggantian dan penyelenggaraan. • Kurangkan beban pada kerangka bangunan. • Boleh dijauhkan dari bangunan • Keburukan • Membazirkan ruang • Masalah pembuangan haba dan pengudaraan. SISTEM PENYAMANAN UDARA
- 23.

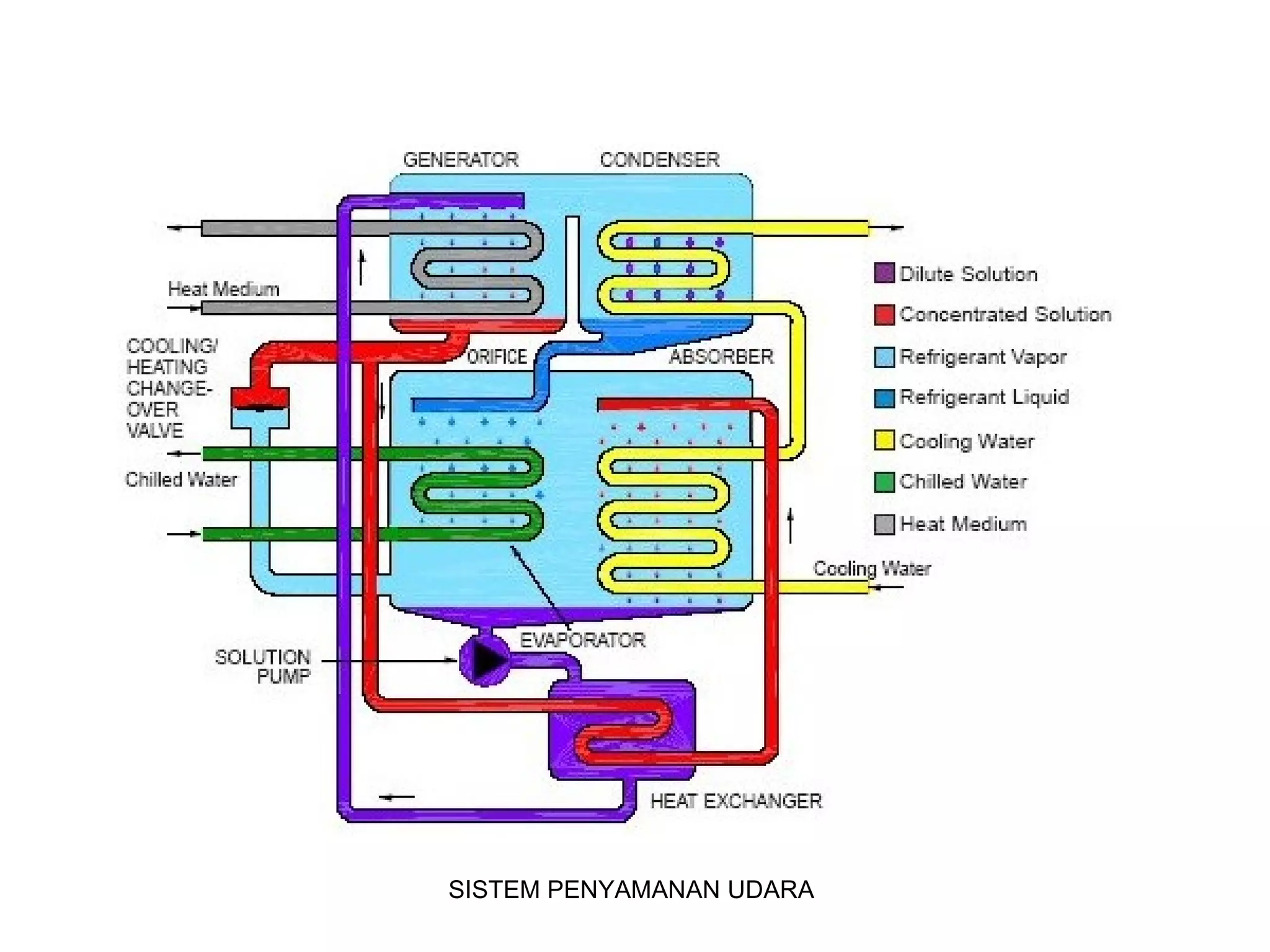

- 24. PENYAMANAN UDARA PRINSIP ASAS SISTEM PENYAMAN UDARA PENYEJUKAN KITARANASAS KITARAN PENYEJUKAN KITARAN UDARA SISTEM UNIT SISTEM LOGI TEORI ASAS PENYEJUKAN PENYEJUKAN MAMPATAN PENYEJUKAN SERAPAN Unit Tingkap Unit Pisah Unit Kemas Siap Loji Pusat Loji Setempat /Sejuk SISTEM PENYAMANAN UDARA
- 25. Keperluan / Mengapasistem Penyaman Udara diperlukan? 1. Keselesaan – Menentukan keselesaan yang tetap dan kepuasan prtimum bagi menjalankan aktiviti dan produktiviti yang baik. – Pengudaraan cara biasa tidak mampu menampung kehendak keselesaan, terutama di tempat manusia dikumpulkan; ruang pejabat, auditorium,dan pusat membeli belah 1. Prestasi kerja & Bahan pengeluaran. – Keadaan yang kondusif, selesa mampu meningkatkan produktiviti prestasi kerja pekerja dan meningkatan pengeluaran. 1. Kesihatan – Meningkatkan kualiti alam sekitar; alat penyaman udara mampu menapis udara. – Membantu kualiti kesihatan manusia. 1. Alatan – Keperluan bagi alatan seperti komputer, alat elektronik untuk berada pada sushu tertentu dan menjamin hayat alatan tersebut 1. Simbol status – Menentukan status seseorang, keupayaan untuk memiliki sistem penyaman udara SISTEM PENYAMANAN UDARA
- 26. Faktor - Faktordalam Memilih / Merancang Sistem Penyamanan Udara.• Konstrain di tapak – Orientasi – Jenis bukaan • Kesan ke atas aspek astetik – Menyembunyikan alatan • Faktor ekonomi – Kos permulaan. – Kos kendalian • Bunyi bising – Bawaan struktur ; spring/gabus – Melalui udara. • Pemilihan sistem yang sesuai dan praktikal • Ruang – Ruang larian kemudahan bangunan (ducting) – Ruang untuk alat-alat / bilik loji. – Loji 5% – AHU 3% dari ruang yang ingin didinginkan SISTEM PENYAMANAN UDARA

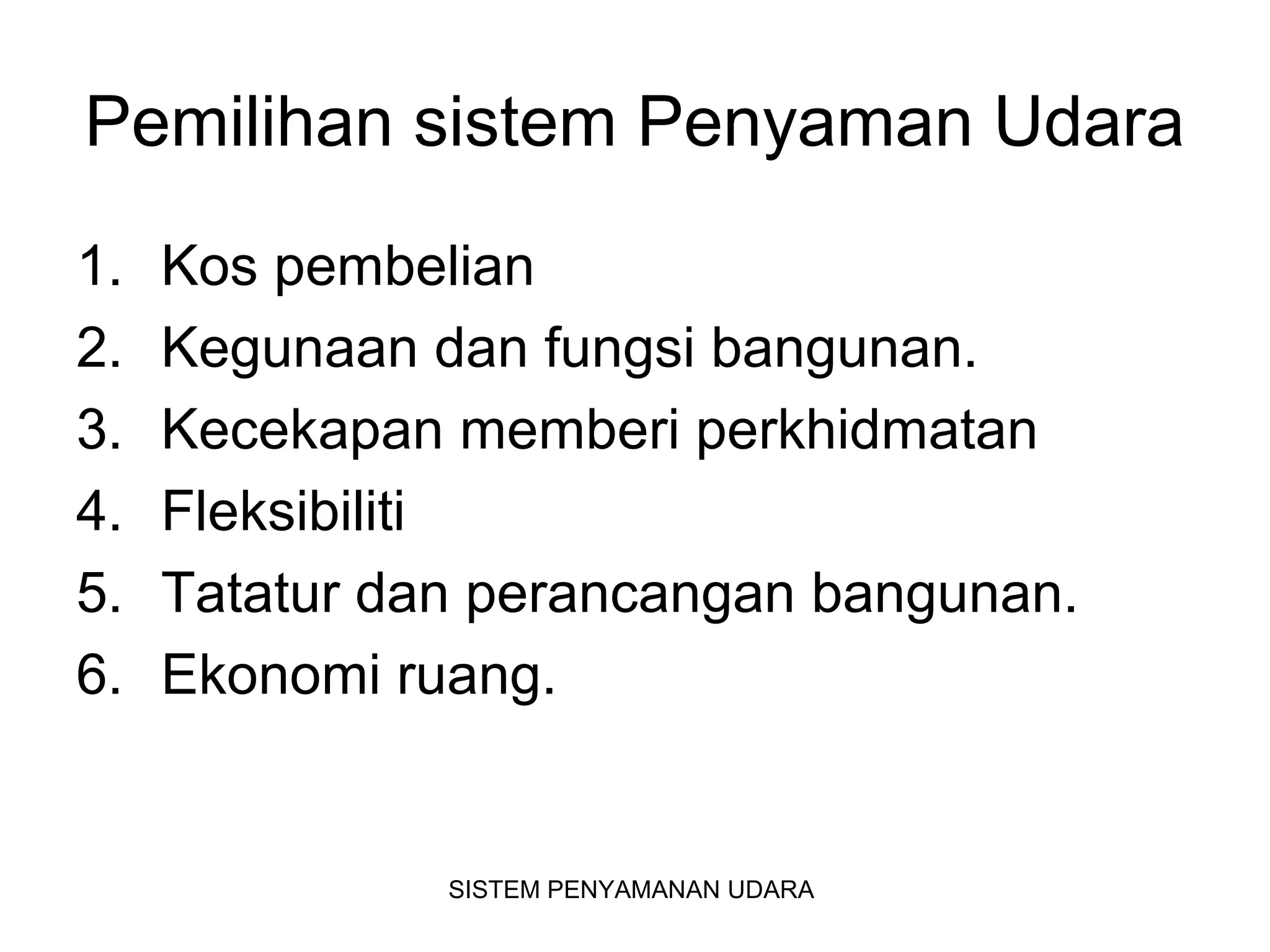

- 27. Pemilihan sistem PenyamanUdara 1. Kos pembelian 2. Kegunaan dan fungsi bangunan. 3. Kecekapan memberi perkhidmatan 4. Fleksibiliti 5. Tatatur dan perancangan bangunan. 6. Ekonomi ruang. SISTEM PENYAMANAN UDARA
- 28. Faktor REKAAN Sistem PenyamananUdara Perlu mengetahui keupayaan bagi menyejukkan suatu ruang berdasarkan beban penyejukan ; keupayaan mengalihkan haba. 1. Orientasi bangunan. • Arah, luas dan bahan bukaan terhadap pencahayaan/haba yang masuk melalui pancaran / pengaliran. • Bangunan atau ruang yang menerima pancaran matahari akan lebih panas dan memerlukan beban penyejukan yang lebih tinggi. 1. Enclosure bangunan ( material ) • Bahan yang digunakan untuk dinding menentukan penyerapan haba dalam bangunan. Dinding yang tebal menyimpan haba lebih banyak. 1. Infilteration (penyusupan). • Bukaan dan lubang yang terdapat pada bangunan menentukan udara dan haba yang masuk kedalam bangunan, seterusnya mengurangkan keberkesanan Sistem Penyaman Udara. • Udara / haba menyusup masuk melalui bukaan yang wujud. 1. Keadaan persekitaran & iklim. • Kewujudan air, pokok, terhadap bangunan mampu membantu mengurangkan pengaliran haba terhadap bangunan. 1. Aktiviti dan alat dalam ruang. • Manusia dan alat mampu mengeluarkan haba, dan seterusnya menambah beban penyejukan yang diperlukan didalam ruang tersebut. SISTEM PENYAMANAN UDARA
- 29. Kepentingan Sistem PenyamanUdara • Mampu menghalang bunyi bising dan kawalan persekitaran • Menghalang habuk dan kekotoran udara. • Mengeluarkan haba berlebihan untuk keselesaan • Mendapat pengudaraan yang cukup • Mengawal takat kelembapan yang selesa. • Menghalang bau-bau yang tidak diingini. • Menagihkan udara secara teratur • Meningkatkat produktiviti, fisiologi dan psikologi pengguna. Walaubagaimanapun, dalam keadaan yang membolehkan pengguna menggunakan sistem pengudaraan pasif, mampu mengurangkan kos dan mengelakkan pengumpulan haba di suatu kawasan. SISTEM PENYAMANAN UDARA

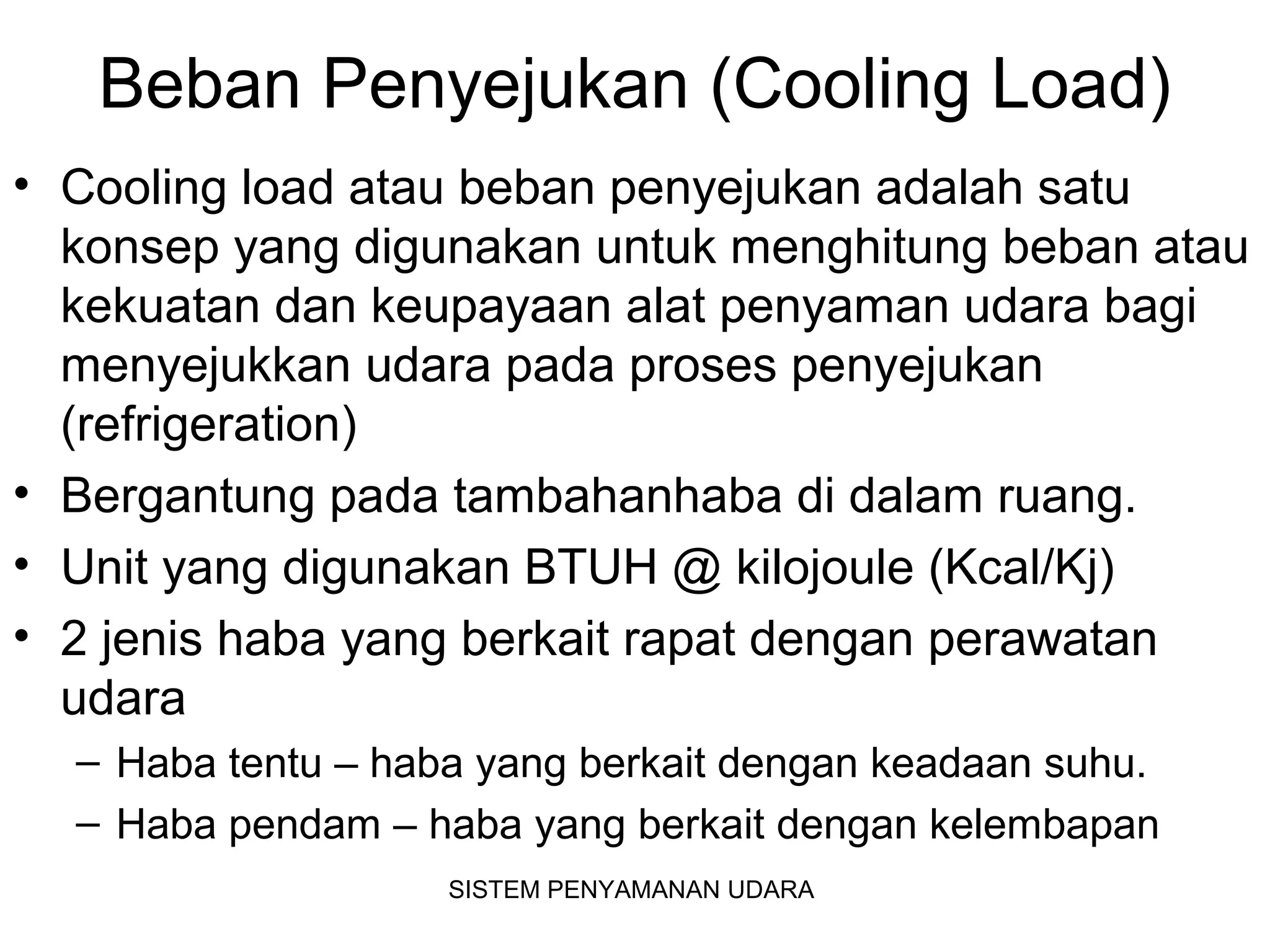

- 30. Beban Penyejukan (CoolingLoad) • Cooling load atau beban penyejukan adalah satu konsep yang digunakan untuk menghitung beban atau kekuatan dan keupayaan alat penyaman udara bagi menyejukkan udara pada proses penyejukan (refrigeration) • Bergantung pada tambahanhaba di dalam ruang. • Unit yang digunakan BTUH @ kilojoule (Kcal/Kj) • 2 jenis haba yang berkait rapat dengan perawatan udara – Haba tentu – haba yang berkait dengan keadaan suhu. – Haba pendam – haba yang berkait dengan kelembapan SISTEM PENYAMANAN UDARA
- 31. UNIT PISAH UDARALUAR •Pengudaraan melalui udara susup dari lubang dan pembukaan terdapat pada ruang. •Pengagihan udara yang terbatas dari baur pada unit lingkaran Kipas •Pemasangan lebih senang kerana memerlukan salur (kebiasaannya) UNIT PISAH TANPA UDARA LUAR •Dapat mengawal udara bersih luar untuk memperbaharui udara dalam •Pengagihan lebih terkawal dengan salur dan baur pada siling. •Memerlukan salur dan siling gantung (kebiasaannya) UNIT PISAH SISTEM PENYAMANAN UDARA

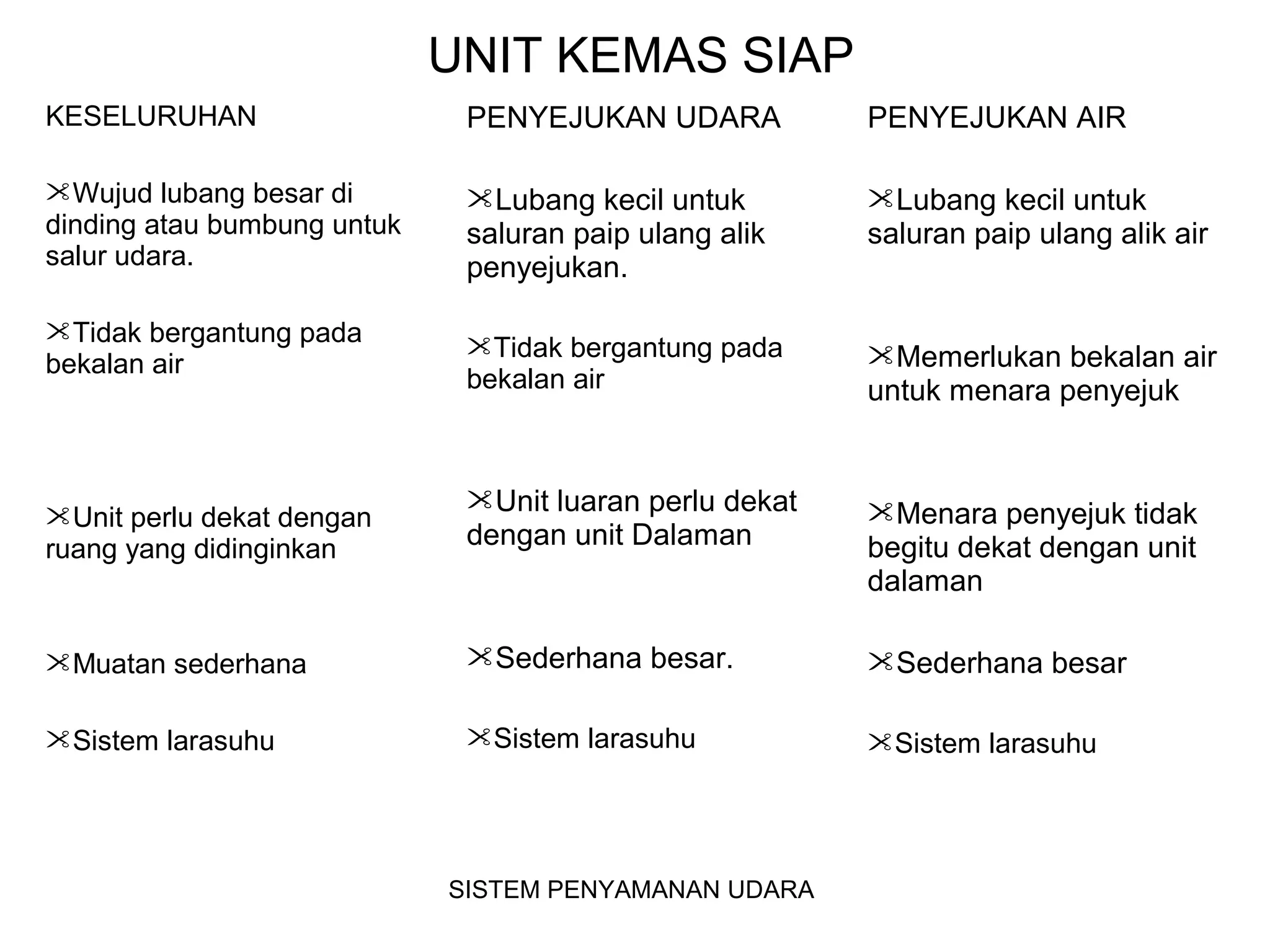

- 32. UNIT KEMAS SIAP KESELURUHAN Wujudlubang besar di dinding atau bumbung untuk salur udara. Tidak bergantung pada bekalan air Unit perlu dekat dengan ruang yang didinginkan Muatan sederhana Sistem larasuhu PENYEJUKAN UDARA Lubang kecil untuk saluran paip ulang alik penyejukan. Tidak bergantung pada bekalan air Unit luaran perlu dekat dengan unit Dalaman Sederhana besar. Sistem larasuhu PENYEJUKAN AIR Lubang kecil untuk saluran paip ulang alik air Memerlukan bekalan air untuk menara penyejuk Menara penyejuk tidak begitu dekat dengan unit dalaman Sederhana besar Sistem larasuhu SISTEM PENYAMANAN UDARA

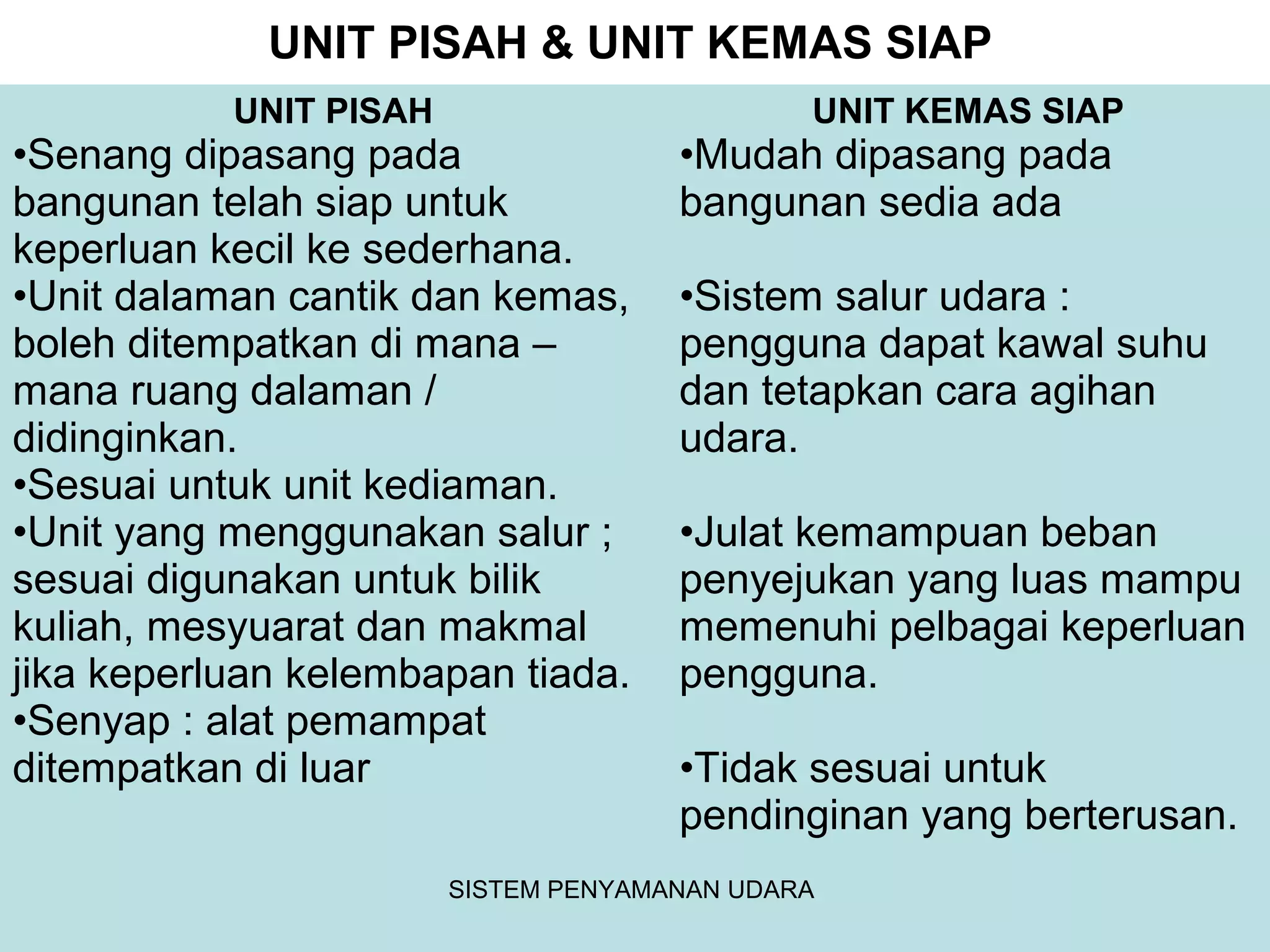

- 33. UNIT PISAH &UNIT KEMAS SIAP UNIT PISAH •Senang dipasang pada bangunan telah siap untuk keperluan kecil ke sederhana. •Unit dalaman cantik dan kemas, boleh ditempatkan di mana – mana ruang dalaman / didinginkan. •Sesuai untuk unit kediaman. •Unit yang menggunakan salur ; sesuai digunakan untuk bilik kuliah, mesyuarat dan makmal jika keperluan kelembapan tiada. •Senyap : alat pemampat ditempatkan di luar UNIT KEMAS SIAP •Mudah dipasang pada bangunan sedia ada •Sistem salur udara : pengguna dapat kawal suhu dan tetapkan cara agihan udara. •Julat kemampuan beban penyejukan yang luas mampu memenuhi pelbagai keperluan pengguna. •Tidak sesuai untuk pendinginan yang berterusan. SISTEM PENYAMANAN UDARA

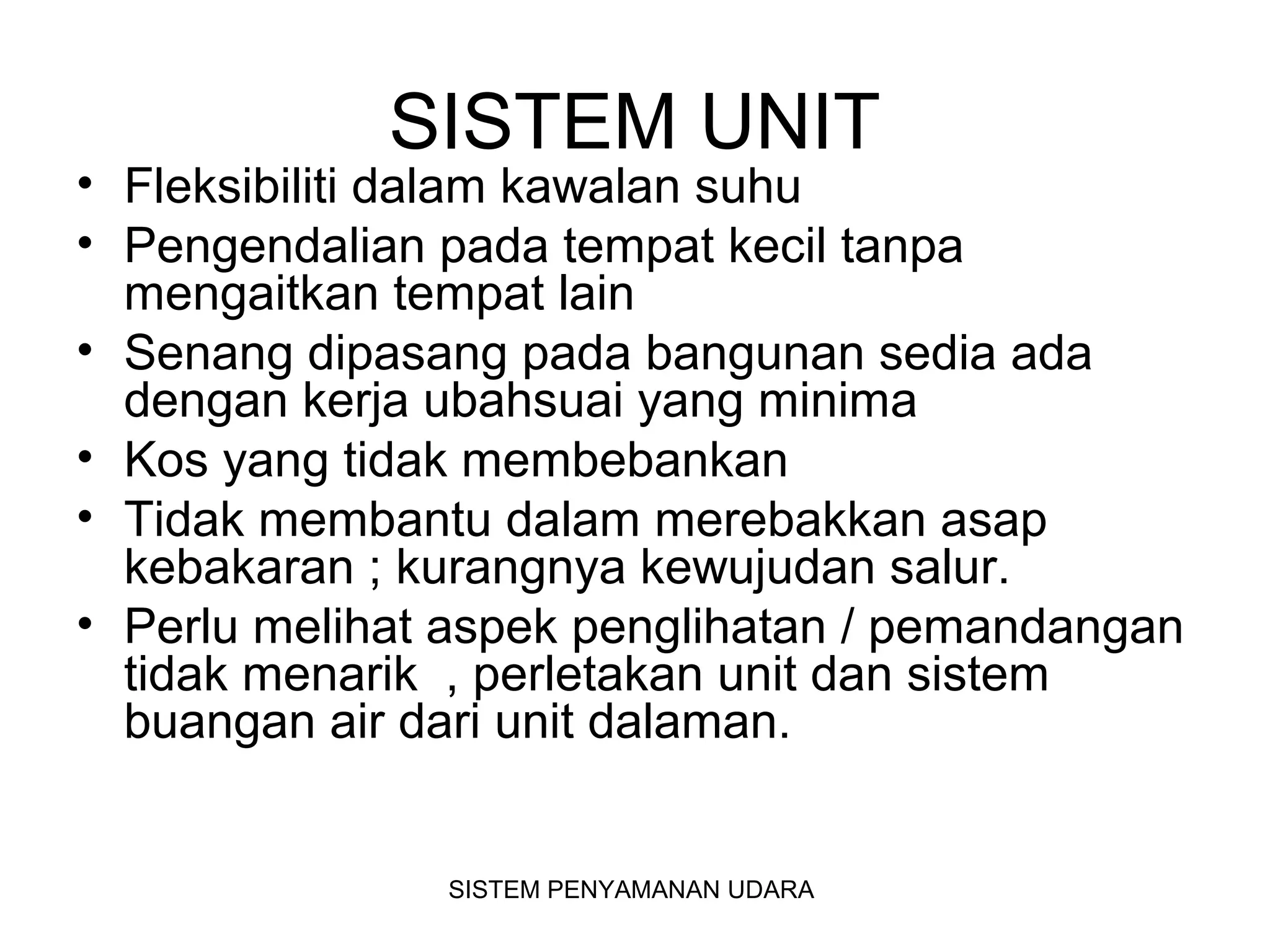

- 34. SISTEM UNIT • Fleksibilitidalam kawalan suhu • Pengendalian pada tempat kecil tanpa mengaitkan tempat lain • Senang dipasang pada bangunan sedia ada dengan kerja ubahsuai yang minima • Kos yang tidak membebankan • Tidak membantu dalam merebakkan asap kebakaran ; kurangnya kewujudan salur. • Perlu melihat aspek penglihatan / pemandangan tidak menarik , perletakan unit dan sistem buangan air dari unit dalaman. SISTEM PENYAMANAN UDARA
- 35.
- 36. UNIT TINGKAP UNITKEMAS SIAP UNIT PISAH Digunakan dimana terdapat ruang satu bilik atau beberapa buah bilik dengan masa penggunaan tidak tentu atau keperluan masa berlainan. Tidak memerlukan siling gantung - tidak ada pemasangan salur. Paling senang dipasang Penjagaan yang kerap Tidak dapat dikawal secara pusat. Kecekapan kegunaan tenaga yang rendah. Ruang – ruang sederhana sedia ada. Memerlukan siling –siling gantung untuk salur ulang alik. Lebih sulit dipasang. Sederhana. Kawalan secara zon (dimana Unit Dalaman ditempatkan) Rendah / Sederhana Ruang – ruang sederhana sedia ada. Memerlukan siling – siling gantung untuk salur ulang alik. (MENGIKUT JENIS) Mengikut jenis Kerap / sederhana Kawalan secara zon (dimana Unit Dalaman ditempatkan) Rendah / Sederhana SISTEM PENYAMANAN UDARA

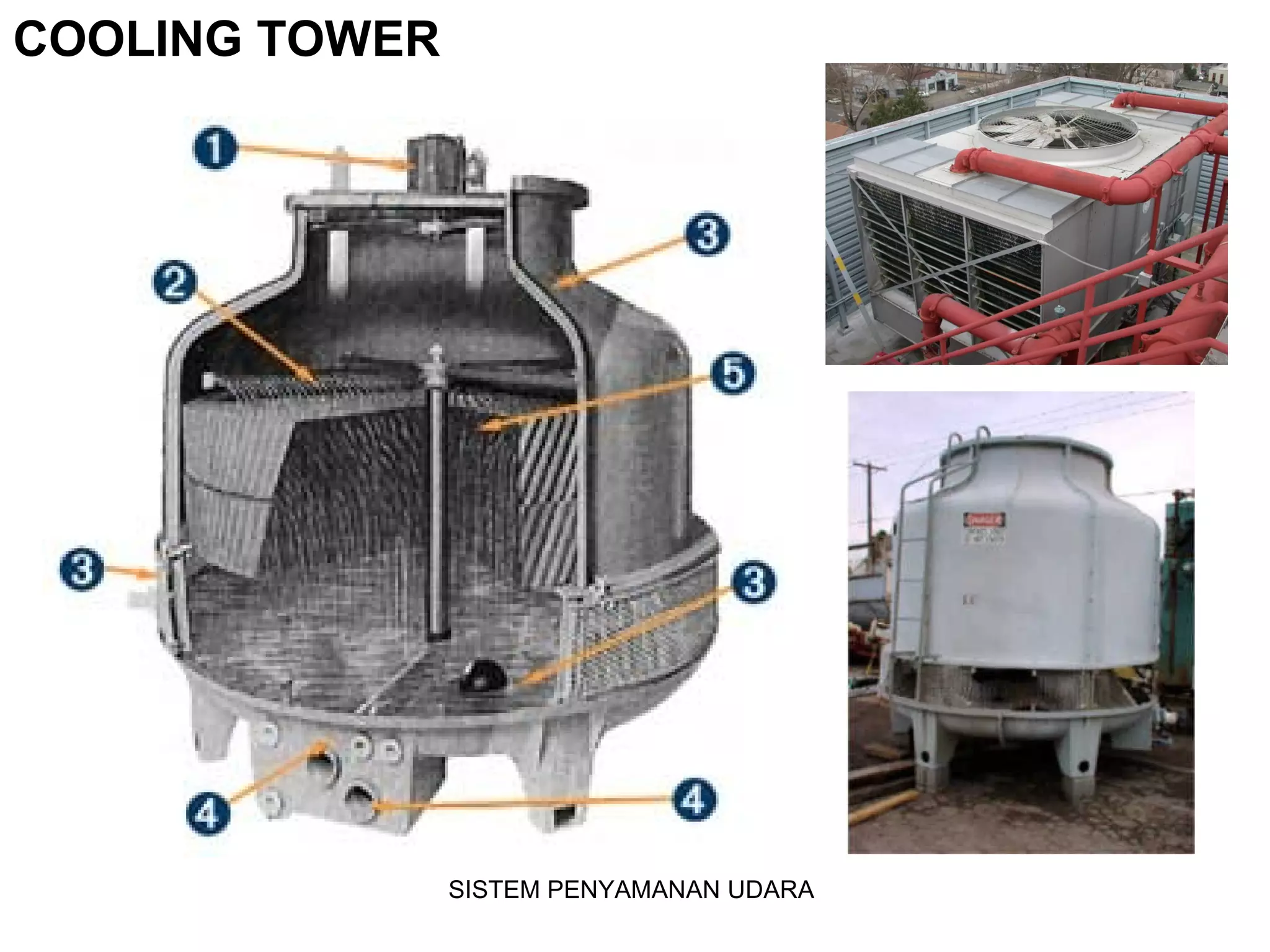

- 37. COOLING TOWER Fan Motor: Weatherproofedand totally enclosed allowing for less noise and more efficient long-term performance. Sprinkler Pipes: Sturdy PVC material pierced with closely-spaced holes allowing thorough distribution of water in a rotating spray covering the entire surface of the filler. Housing Panel and Water Basin: The round design permits maximum air intake regardless of wind direction. The housing panels and water basin are built of fiberglass reinforced plastic ensuring rust-free, long-term performance even under the most severe environmental conditions. A large-capacity, durable water basin constructed from rust-proof fiberglass. reinforced plastic guarantees low maintenance and long-term operation. Inlet/Outlet Pipes: Efficient operation results from the smooth pumping of recirculated water through the stand pipe and up into the sprinkler pipes. A large diameter outlet pipe draws a constant supply of cooled water from the basin to serve the facility. PVC Filler: The efficiently designed PVC filler creates a surface area that allows for maximum dispersion of water creating a superior cooling effect. SISTEM PENYAMANAN UDARA
