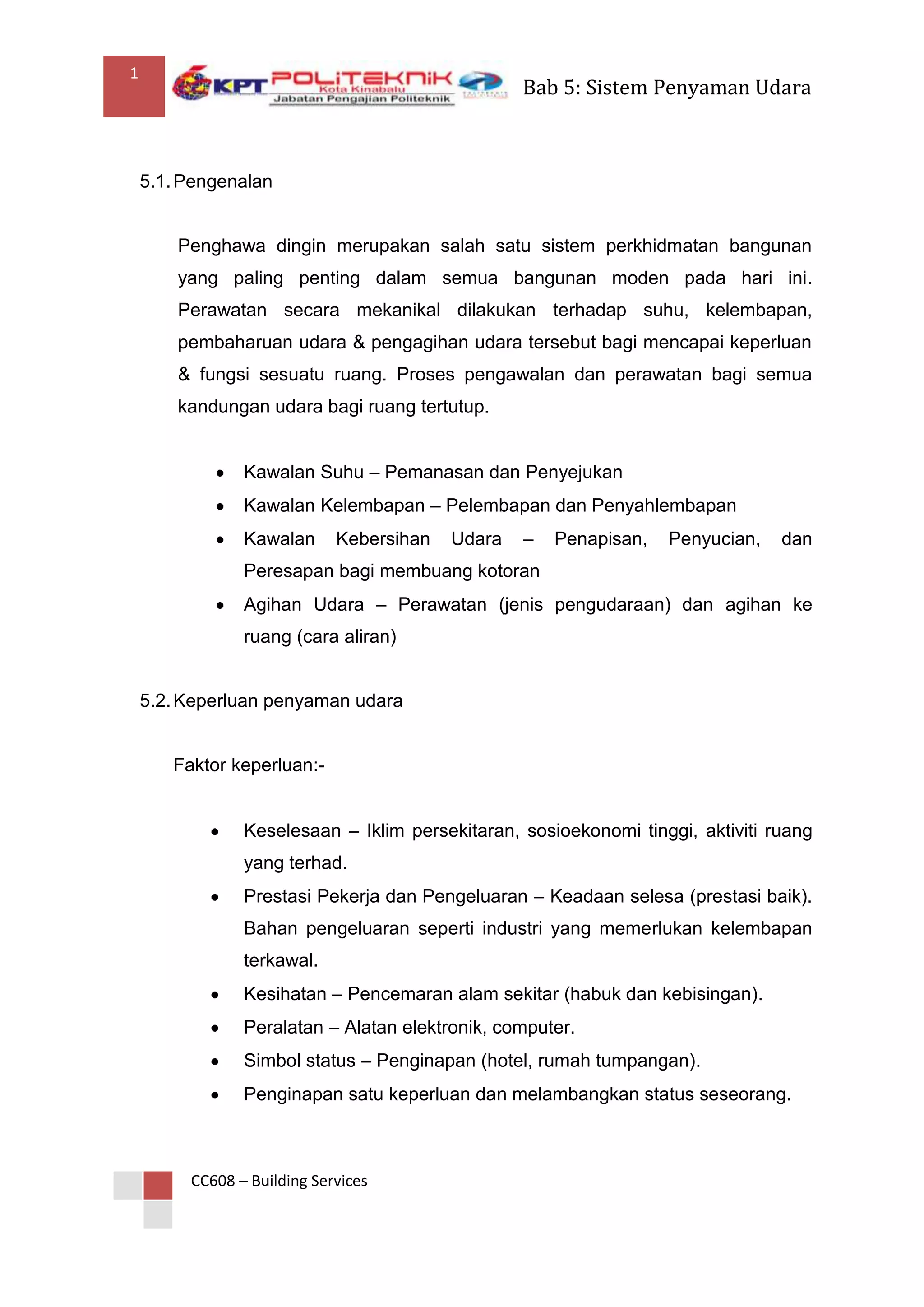

- 1. 1 Bab 5: Sistem Penyaman Udara 5.1. Pengenalan Penghawa dingin merupakan salah satu sistem perkhidmatan bangunan yang paling penting dalam semua bangunan moden pada hari ini. Perawatan secara mekanikal dilakukan terhadap suhu, kelembapan, pembaharuan udara & pengagihan udara tersebut bagi mencapai keperluan & fungsi sesuatu ruang. Proses pengawalan dan perawatan bagi semua kandungan udara bagi ruang tertutup. Kawalan Suhu – Pemanasan dan Penyejukan Kawalan Kelembapan – Pelembapan dan Penyahlembapan Kawalan Kebersihan Udara – Penapisan, Penyucian, dan Peresapan bagi membuang kotoran Agihan Udara – Perawatan (jenis pengudaraan) dan agihan ke ruang (cara aliran) 5.2. Keperluan penyaman udara Faktor keperluan:- Keselesaan – Iklim persekitaran, sosioekonomi tinggi, aktiviti ruang yang terhad. Prestasi Pekerja dan Pengeluaran – Keadaan selesa (prestasi baik). Bahan pengeluaran seperti industri yang memerlukan kelembapan terkawal. Kesihatan – Pencemaran alam sekitar (habuk dan kebisingan). Peralatan – Alatan elektronik, computer. Simbol status – Penginapan (hotel, rumah tumpangan). Penginapan satu keperluan dan melambangkan status seseorang. CC608 – Building Services

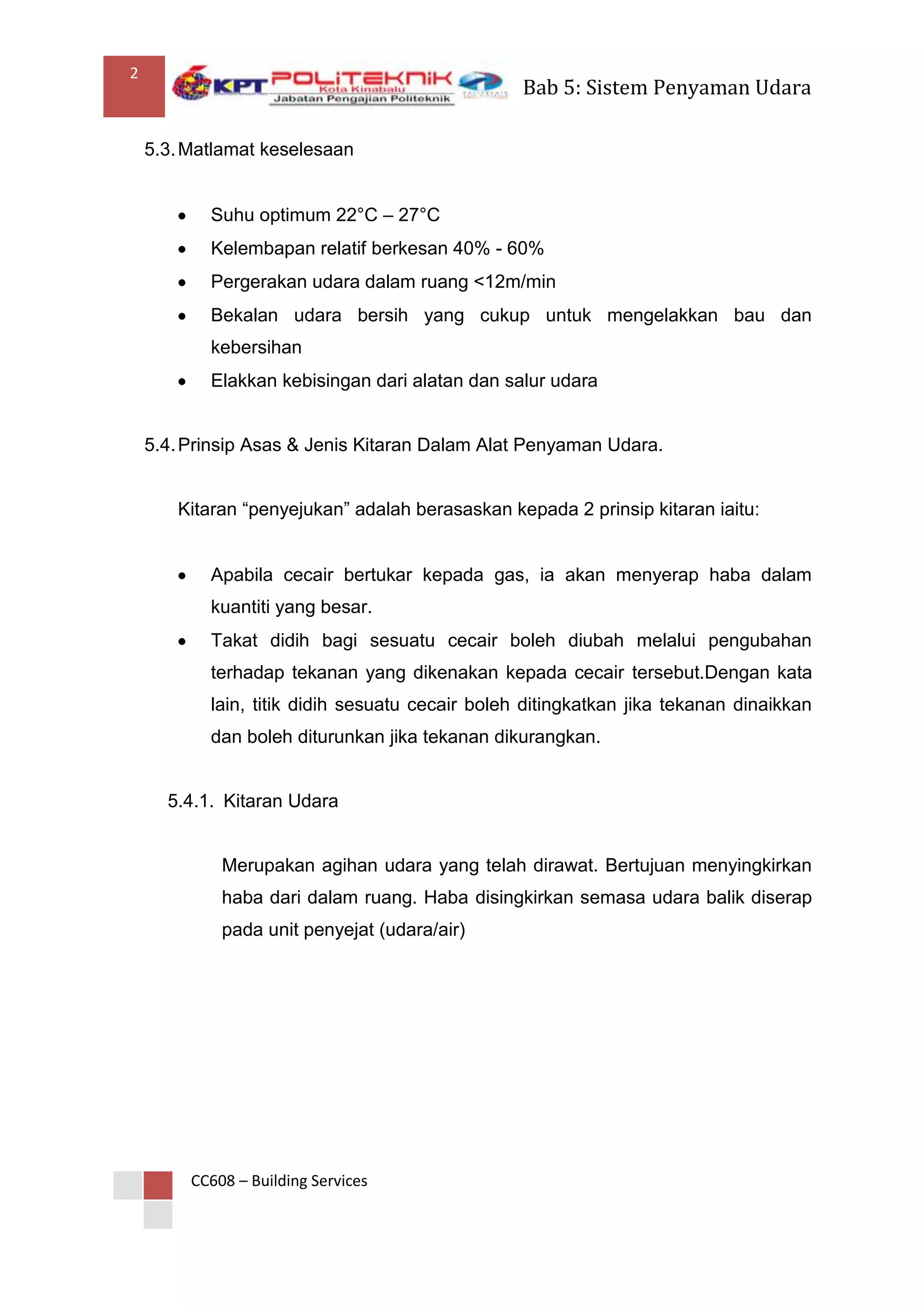

- 2. 2 Bab 5: Sistem Penyaman Udara 5.3. Matlamat keselesaan Suhu optimum 22°C – 27°C Kelembapan relatif berkesan 40% - 60% Pergerakan udara dalam ruang <12m/min Bekalan udara bersih yang cukup untuk mengelakkan bau dan kebersihan Elakkan kebisingan dari alatan dan salur udara 5.4. Prinsip Asas & Jenis Kitaran Dalam Alat Penyaman Udara. Kitaran “penyejukan” adalah berasaskan kepada 2 prinsip kitaran iaitu: Apabila cecair bertukar kepada gas, ia akan menyerap haba dalam kuantiti yang besar. Takat didih bagi sesuatu cecair boleh diubah melalui pengubahan terhadap tekanan yang dikenakan kepada cecair tersebut.Dengan kata lain, titik didih sesuatu cecair boleh ditingkatkan jika tekanan dinaikkan dan boleh diturunkan jika tekanan dikurangkan. 5.4.1. Kitaran Udara Merupakan agihan udara yang telah dirawat. Bertujuan menyingkirkan haba dari dalam ruang. Haba disingkirkan semasa udara balik diserap pada unit penyejat (udara/air) CC608 – Building Services

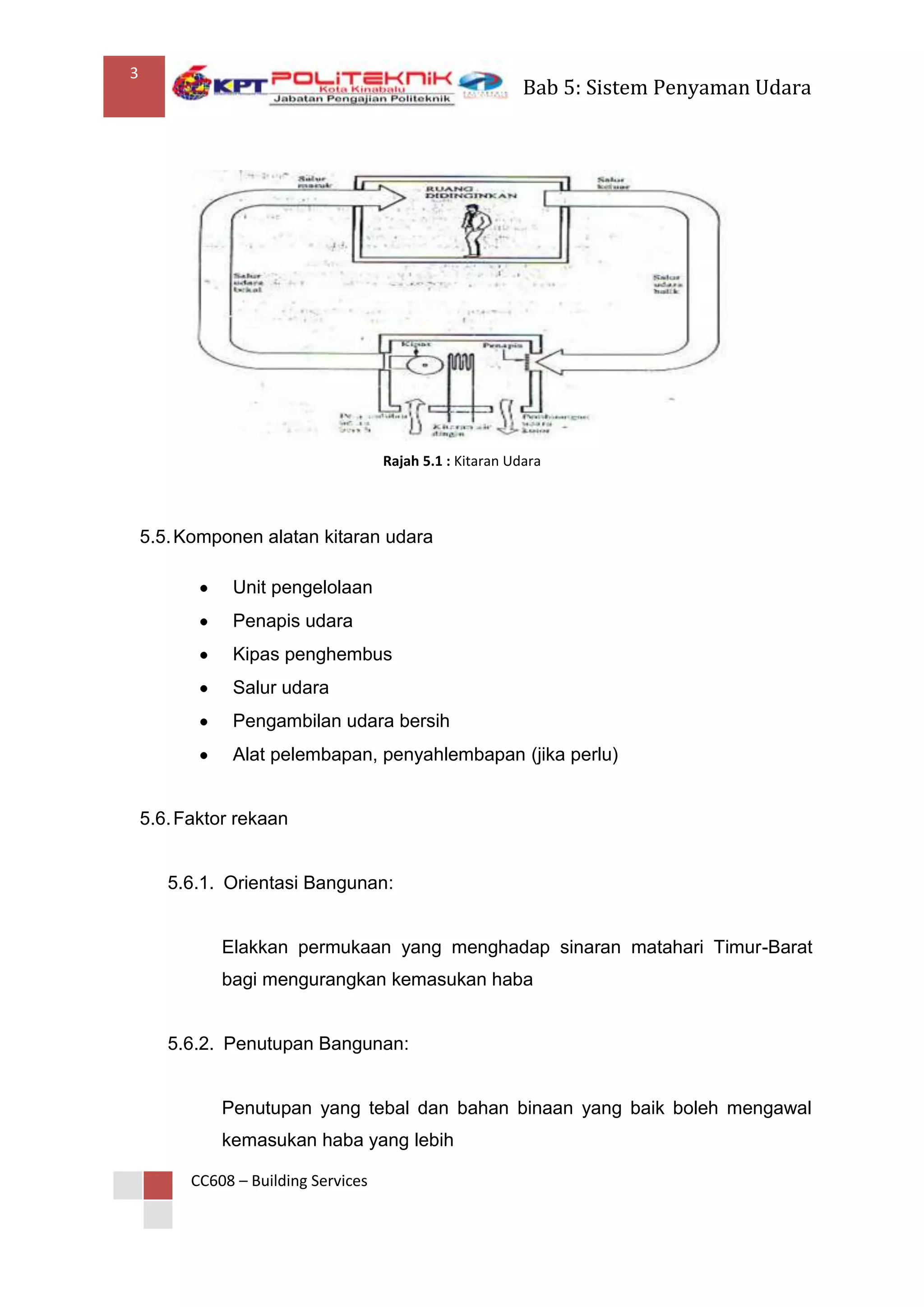

- 3. 3 Bab 5: Sistem Penyaman Udara Rajah 5.1 : Kitaran Udara 5.5. Komponen alatan kitaran udara Unit pengelolaan Penapis udara Kipas penghembus Salur udara Pengambilan udara bersih Alat pelembapan, penyahlembapan (jika perlu) 5.6. Faktor rekaan 5.6.1. Orientasi Bangunan: Elakkan permukaan yang menghadap sinaran matahari Timur-Barat bagi mengurangkan kemasukan haba 5.6.2. Penutupan Bangunan: Penutupan yang tebal dan bahan binaan yang baik boleh mengawal kemasukan haba yang lebih CC608 – Building Services

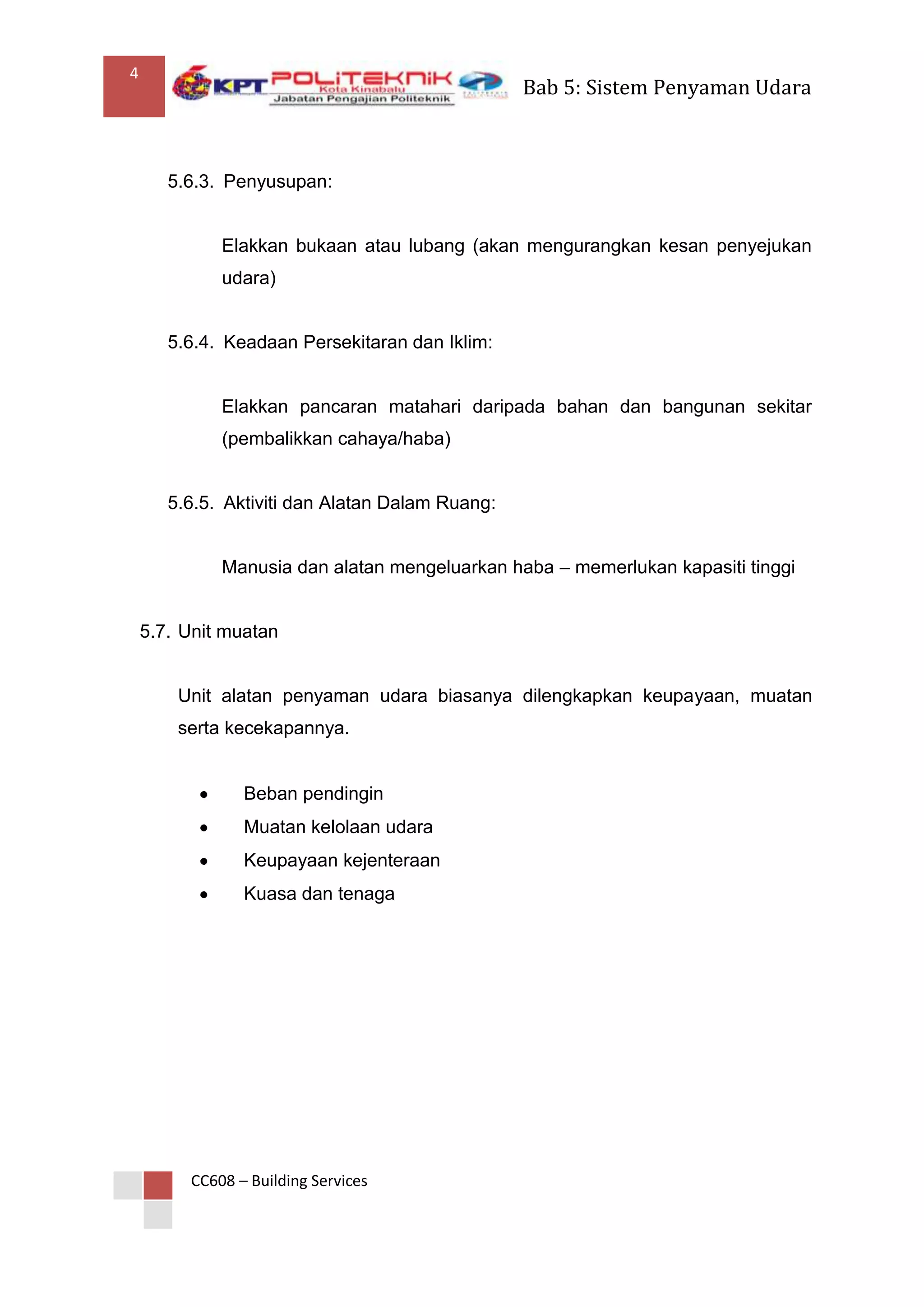

- 4. 4 Bab 5: Sistem Penyaman Udara 5.6.3. Penyusupan: Elakkan bukaan atau lubang (akan mengurangkan kesan penyejukan udara) 5.6.4. Keadaan Persekitaran dan Iklim: Elakkan pancaran matahari daripada bahan dan bangunan sekitar (pembalikkan cahaya/haba) 5.6.5. Aktiviti dan Alatan Dalam Ruang: Manusia dan alatan mengeluarkan haba – memerlukan kapasiti tinggi 5.7. Unit muatan Unit alatan penyaman udara biasanya dilengkapkan keupayaan, muatan serta kecekapannya. Beban pendingin Muatan kelolaan udara Keupayaan kejenteraan Kuasa dan tenaga CC608 – Building Services

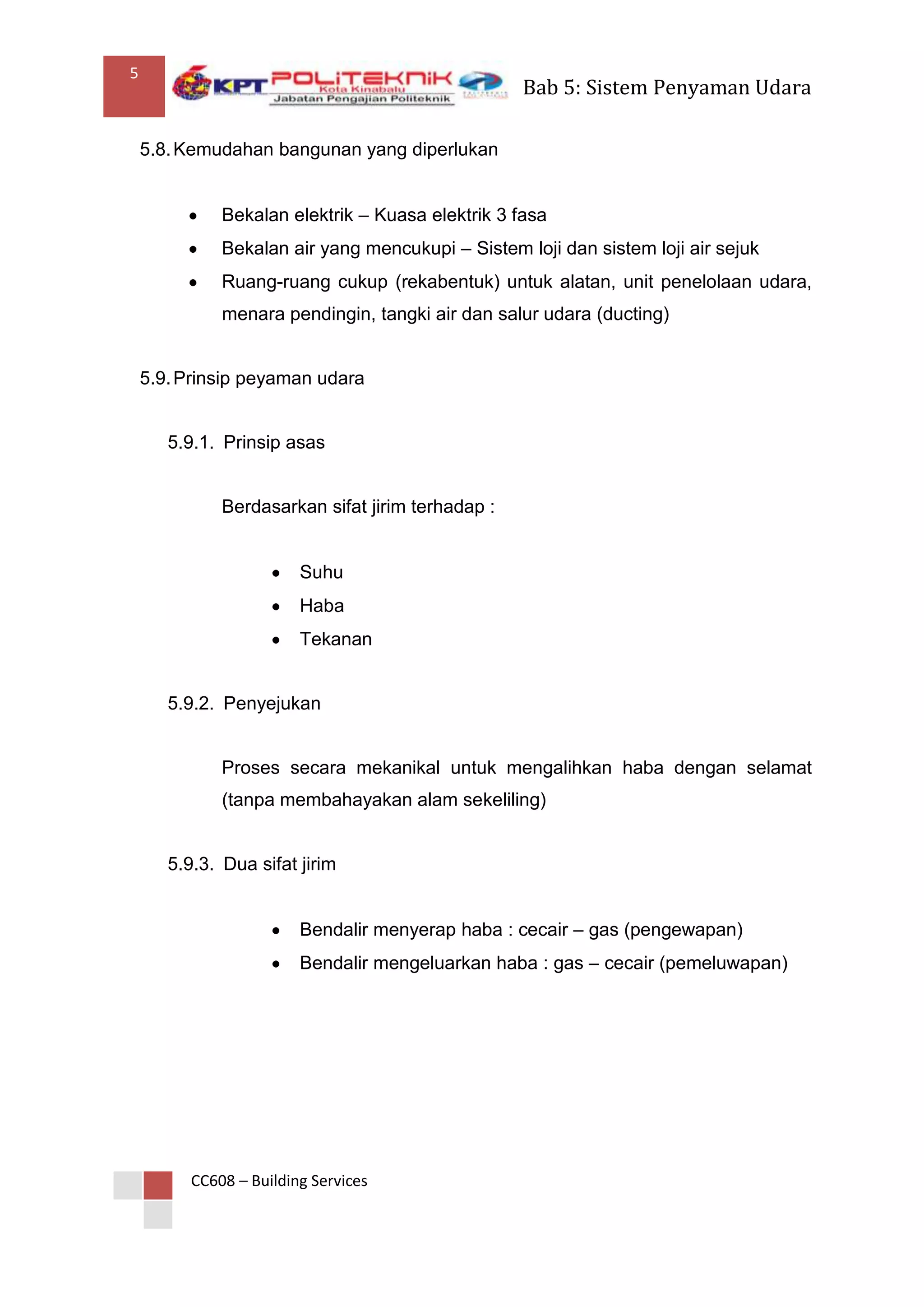

- 5. 5 Bab 5: Sistem Penyaman Udara 5.8. Kemudahan bangunan yang diperlukan Bekalan elektrik – Kuasa elektrik 3 fasa Bekalan air yang mencukupi – Sistem loji dan sistem loji air sejuk Ruang-ruang cukup (rekabentuk) untuk alatan, unit penelolaan udara, menara pendingin, tangki air dan salur udara (ducting) 5.9. Prinsip peyaman udara 5.9.1. Prinsip asas Berdasarkan sifat jirim terhadap : Suhu Haba Tekanan 5.9.2. Penyejukan Proses secara mekanikal untuk mengalihkan haba dengan selamat (tanpa membahayakan alam sekeliling) 5.9.3. Dua sifat jirim Bendalir menyerap haba : cecair – gas (pengewapan) Bendalir mengeluarkan haba : gas – cecair (pemeluwapan) CC608 – Building Services

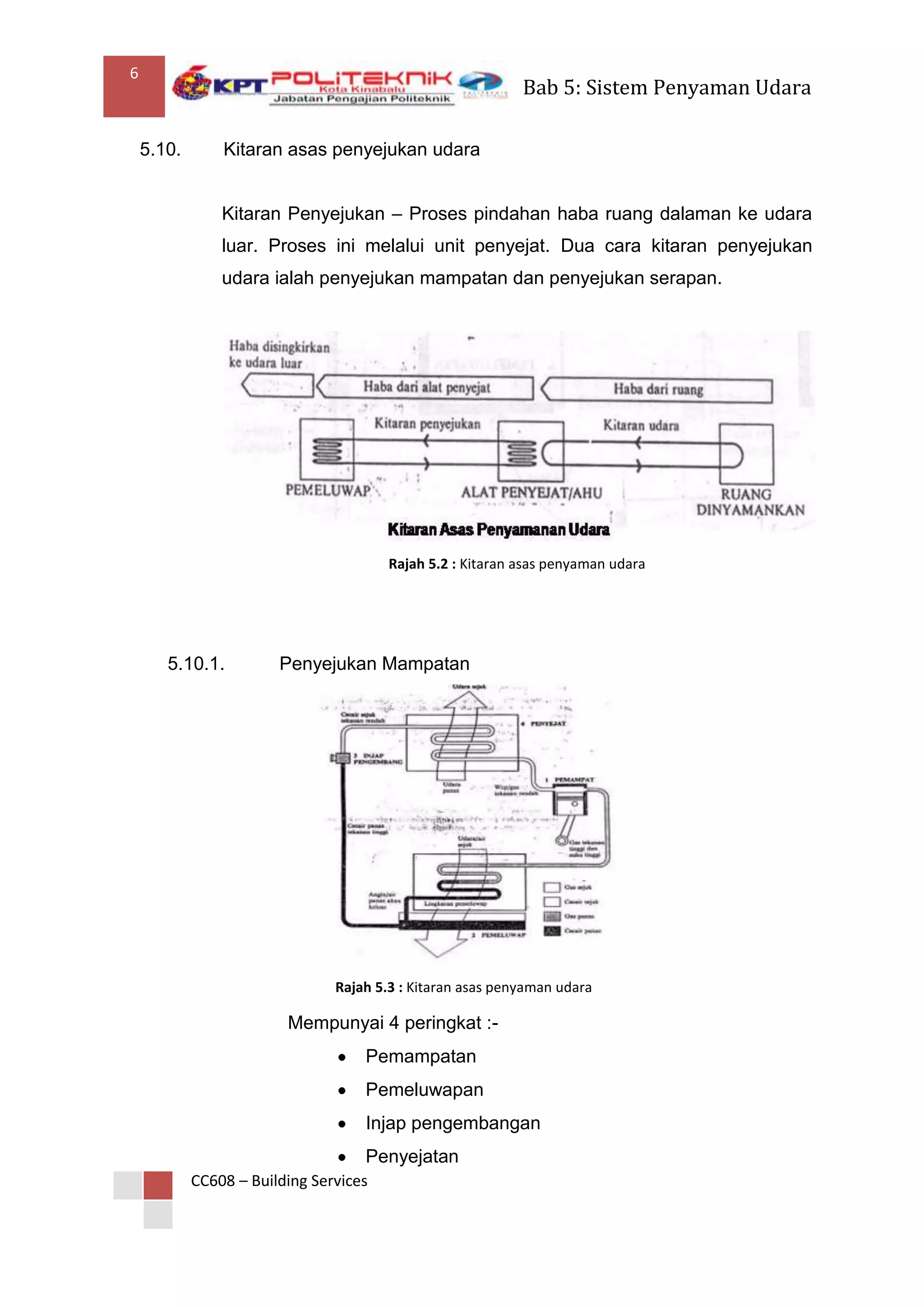

- 6. 6 Bab 5: Sistem Penyaman Udara 5.10. Kitaran asas penyejukan udara Kitaran Penyejukan – Proses pindahan haba ruang dalaman ke udara luar. Proses ini melalui unit penyejat. Dua cara kitaran penyejukan udara ialah penyejukan mampatan dan penyejukan serapan. Rajah 5.2 : Kitaran asas penyaman udara 5.10.1. Penyejukan Mampatan Rajah 5.3 : Kitaran asas penyaman udara Mempunyai 4 peringkat :- Pemampatan Pemeluwapan Injap pengembangan Penyejatan CC608 – Building Services

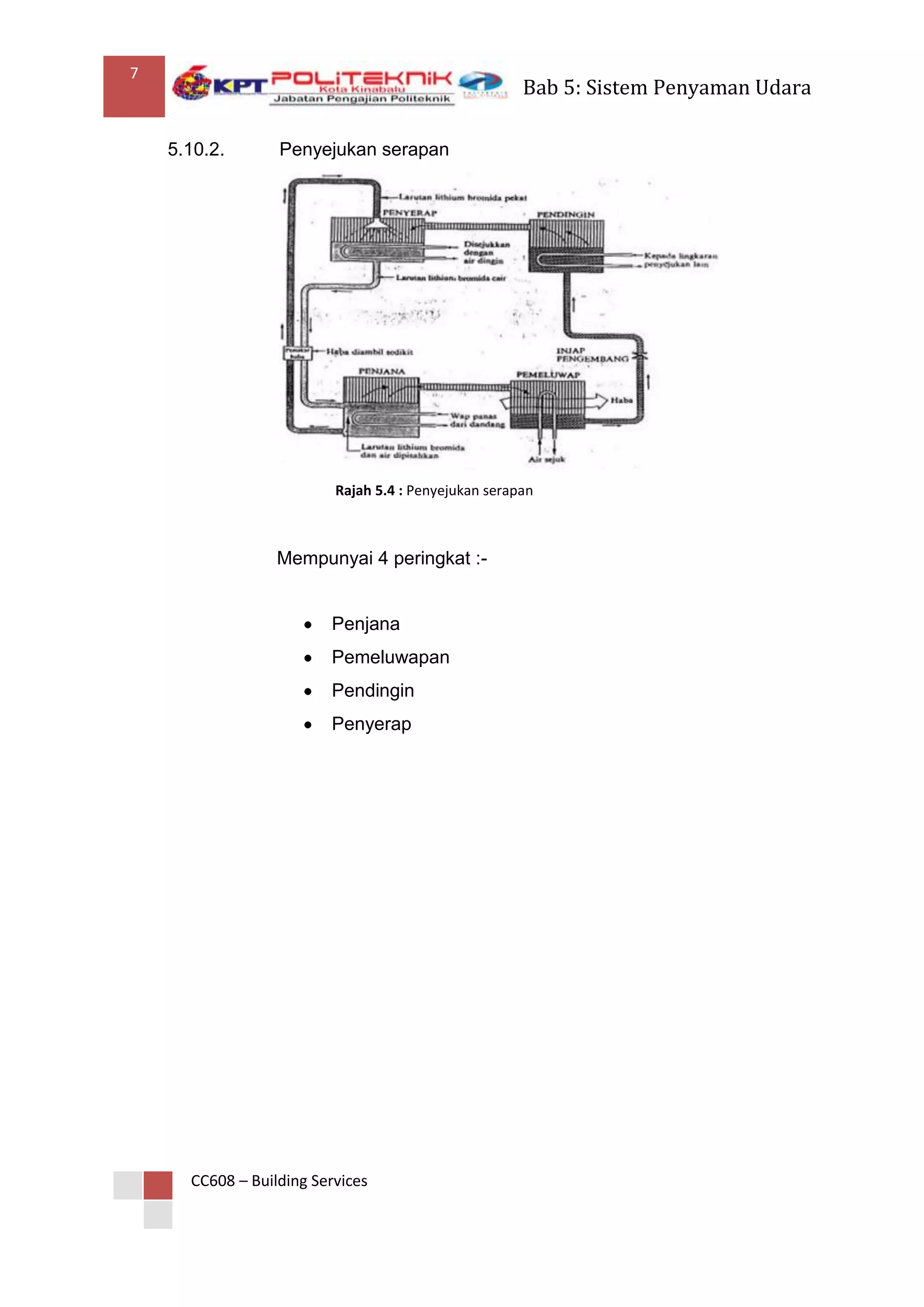

- 7. 7 Bab 5: Sistem Penyaman Udara 5.10.2. Penyejukan serapan Rajah 5.4 : Penyejukan serapan Mempunyai 4 peringkat :- Penjana Pemeluwapan Pendingin Penyerap CC608 – Building Services

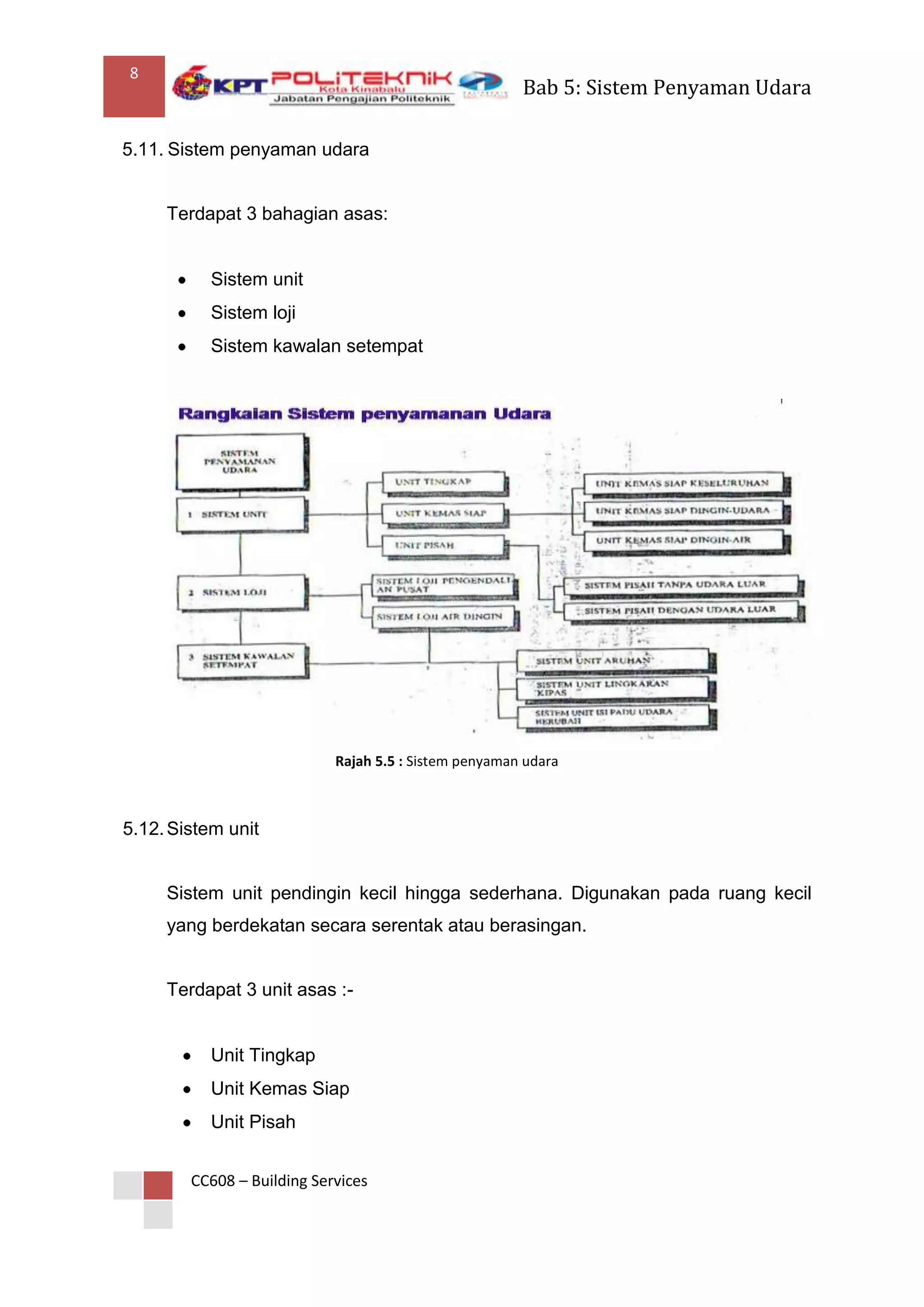

- 8. 8 Bab 5: Sistem Penyaman Udara 5.11. Sistem penyaman udara Terdapat 3 bahagian asas: Sistem unit Sistem loji Sistem kawalan setempat Rajah 5.5 : Sistem penyaman udara 5.12. Sistem unit Sistem unit pendingin kecil hingga sederhana. Digunakan pada ruang kecil yang berdekatan secara serentak atau berasingan. Terdapat 3 unit asas :- Unit Tingkap Unit Kemas Siap Unit Pisah CC608 – Building Services

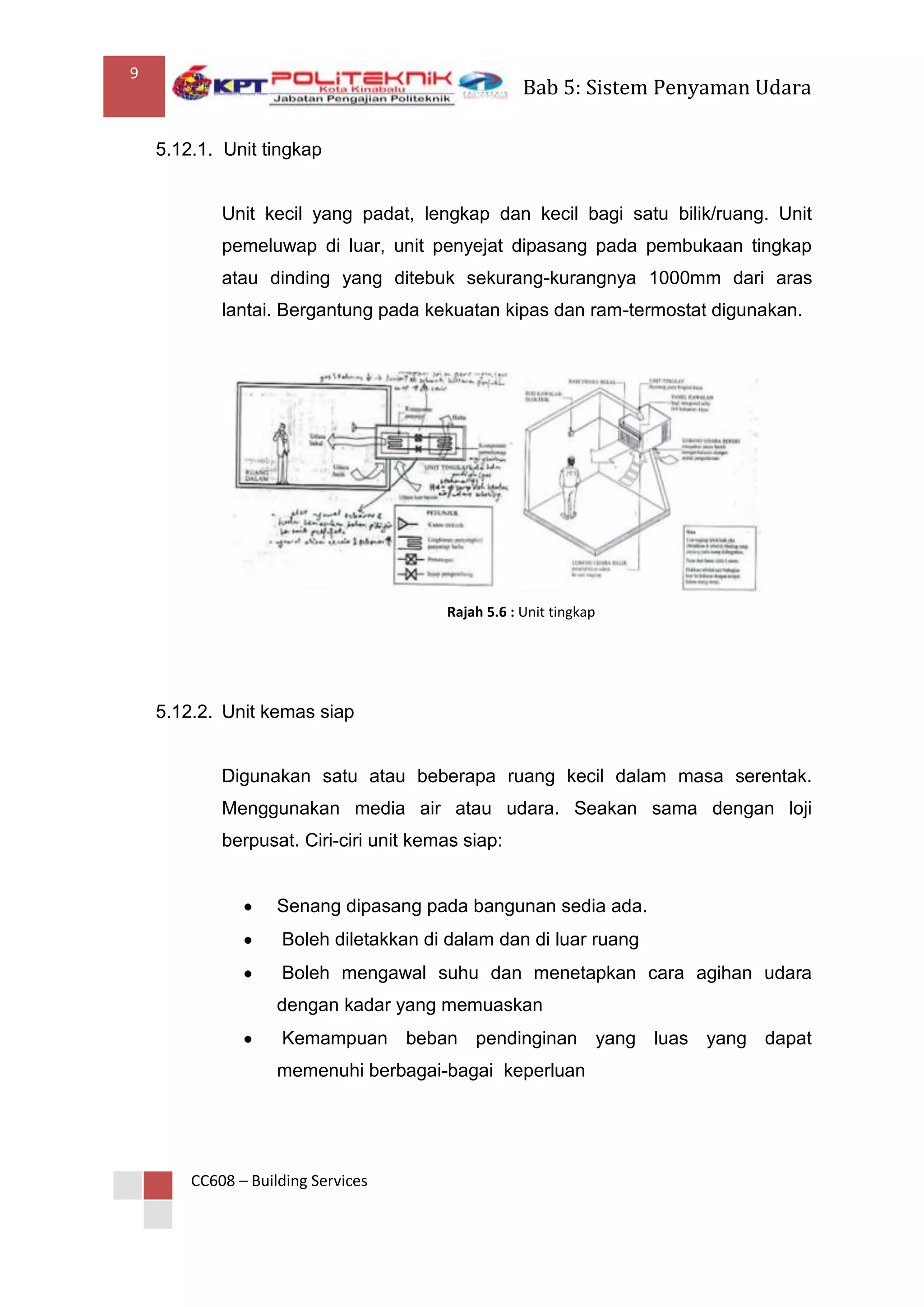

- 9. 9 Bab 5: Sistem Penyaman Udara 5.12.1. Unit tingkap Unit kecil yang padat, lengkap dan kecil bagi satu bilik/ruang. Unit pemeluwap di luar, unit penyejat dipasang pada pembukaan tingkap atau dinding yang ditebuk sekurang-kurangnya 1000mm dari aras lantai. Bergantung pada kekuatan kipas dan ram-termostat digunakan. Rajah 5.6 : Unit tingkap 5.12.2. Unit kemas siap Digunakan satu atau beberapa ruang kecil dalam masa serentak. Menggunakan media air atau udara. Seakan sama dengan loji berpusat. Ciri-ciri unit kemas siap: Senang dipasang pada bangunan sedia ada. Boleh diletakkan di dalam dan di luar ruang Boleh mengawal suhu dan menetapkan cara agihan udara dengan kadar yang memuaskan Kemampuan beban pendinginan yang luas yang dapat memenuhi berbagai-bagai keperluan CC608 – Building Services

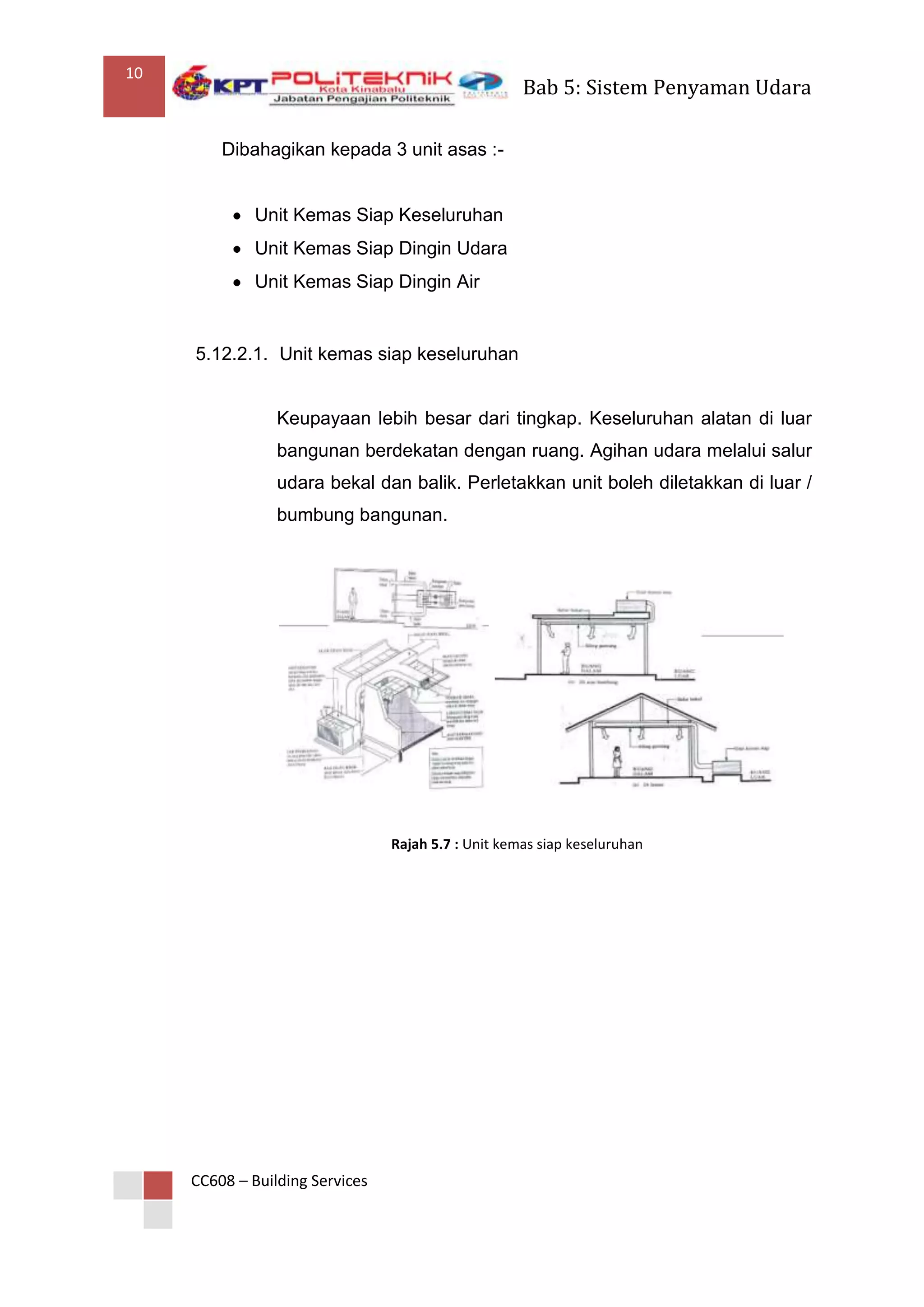

- 10. 10 Bab 5: Sistem Penyaman Udara Dibahagikan kepada 3 unit asas :- Unit Kemas Siap Keseluruhan Unit Kemas Siap Dingin Udara Unit Kemas Siap Dingin Air 5.12.2.1. Unit kemas siap keseluruhan Keupayaan lebih besar dari tingkap. Keseluruhan alatan di luar bangunan berdekatan dengan ruang. Agihan udara melalui salur udara bekal dan balik. Perletakkan unit boleh diletakkan di luar / bumbung bangunan. Rajah 5.7 : Unit kemas siap keseluruhan CC608 – Building Services

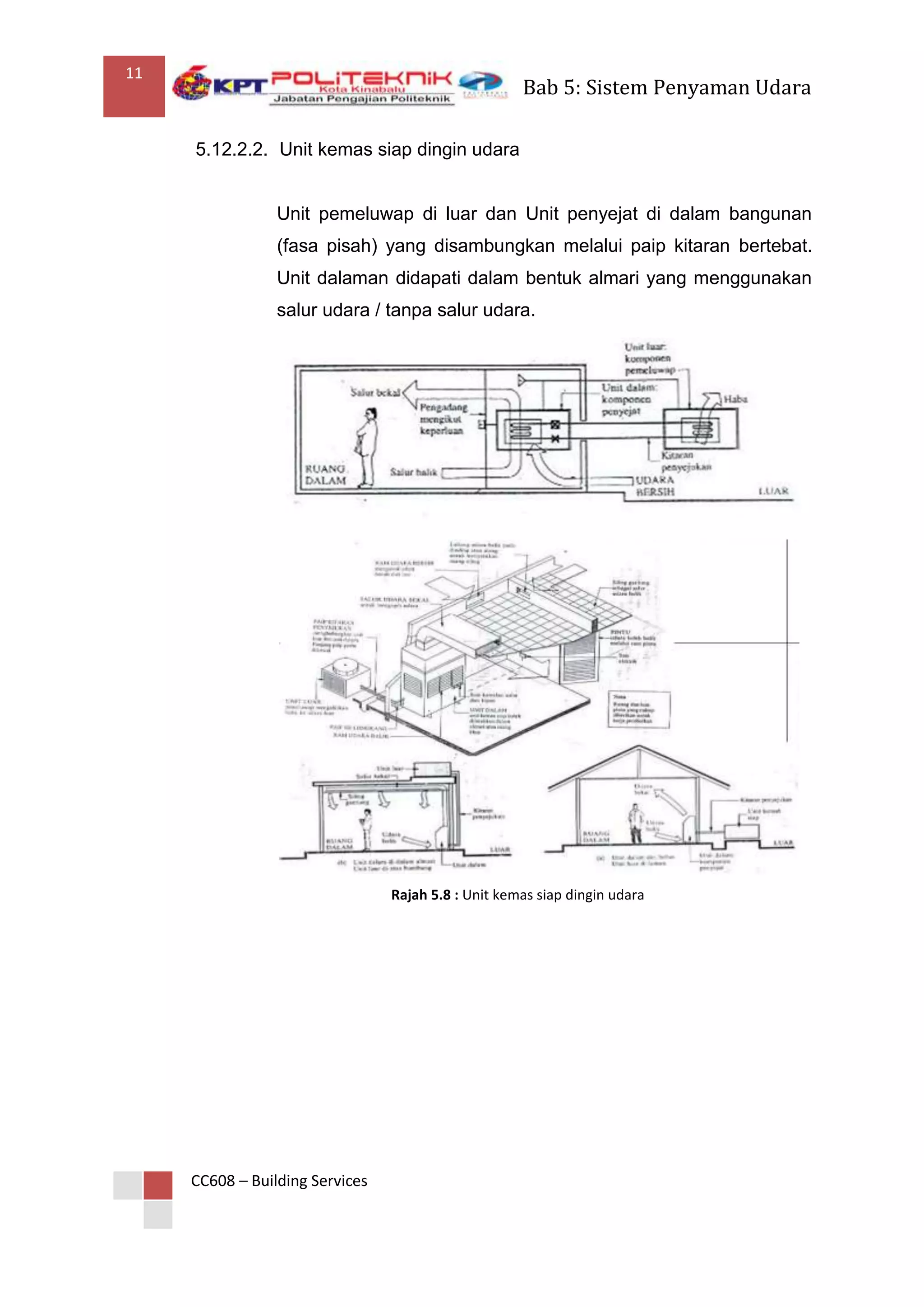

- 11. 11 Bab 5: Sistem Penyaman Udara 5.12.2.2. Unit kemas siap dingin udara Unit pemeluwap di luar dan Unit penyejat di dalam bangunan (fasa pisah) yang disambungkan melalui paip kitaran bertebat. Unit dalaman didapati dalam bentuk almari yang menggunakan salur udara / tanpa salur udara. Rajah 5.8 : Unit kemas siap dingin udara CC608 – Building Services

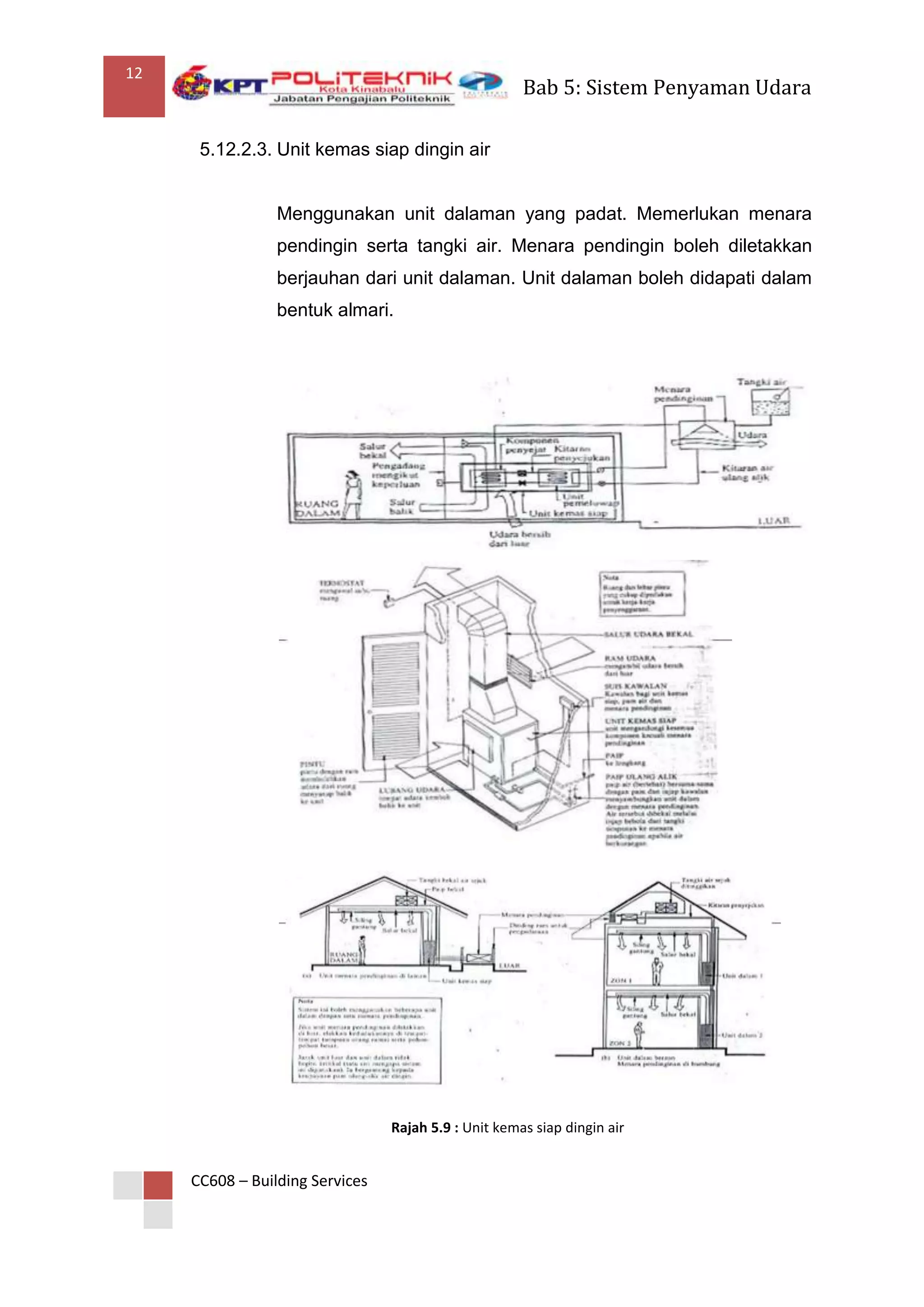

- 12. 12 Bab 5: Sistem Penyaman Udara 5.12.2.3. Unit kemas siap dingin air Menggunakan unit dalaman yang padat. Memerlukan menara pendingin serta tangki air. Menara pendingin boleh diletakkan berjauhan dari unit dalaman. Unit dalaman boleh didapati dalam bentuk almari. Rajah 5.9 : Unit kemas siap dingin air CC608 – Building Services

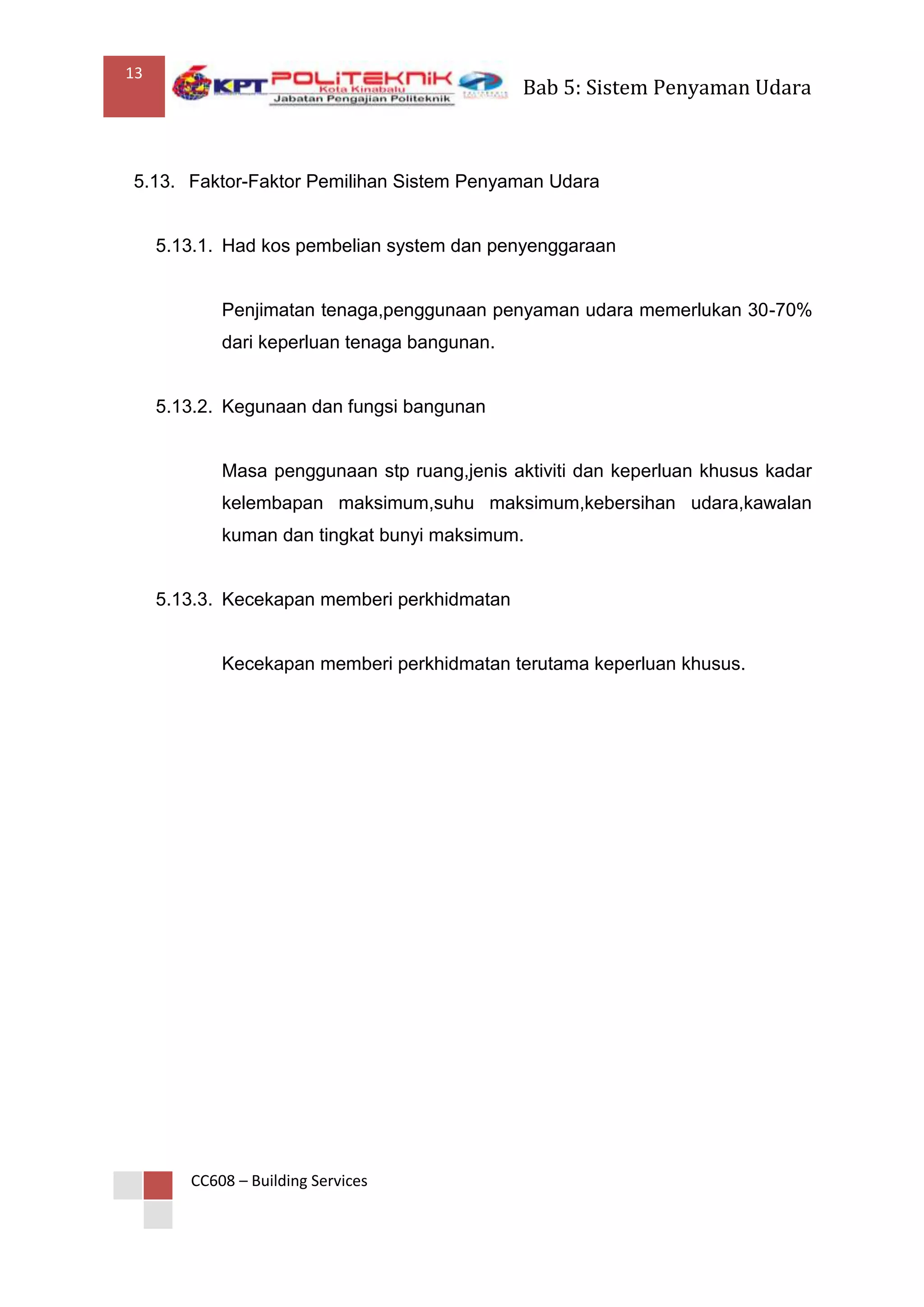

- 13. 13 Bab 5: Sistem Penyaman Udara 5.13. Faktor-Faktor Pemilihan Sistem Penyaman Udara 5.13.1. Had kos pembelian system dan penyenggaraan Penjimatan tenaga,penggunaan penyaman udara memerlukan 30-70% dari keperluan tenaga bangunan. 5.13.2. Kegunaan dan fungsi bangunan Masa penggunaan stp ruang,jenis aktiviti dan keperluan khusus kadar kelembapan maksimum,suhu maksimum,kebersihan udara,kawalan kuman dan tingkat bunyi maksimum. 5.13.3. Kecekapan memberi perkhidmatan Kecekapan memberi perkhidmatan terutama keperluan khusus. CC608 – Building Services
