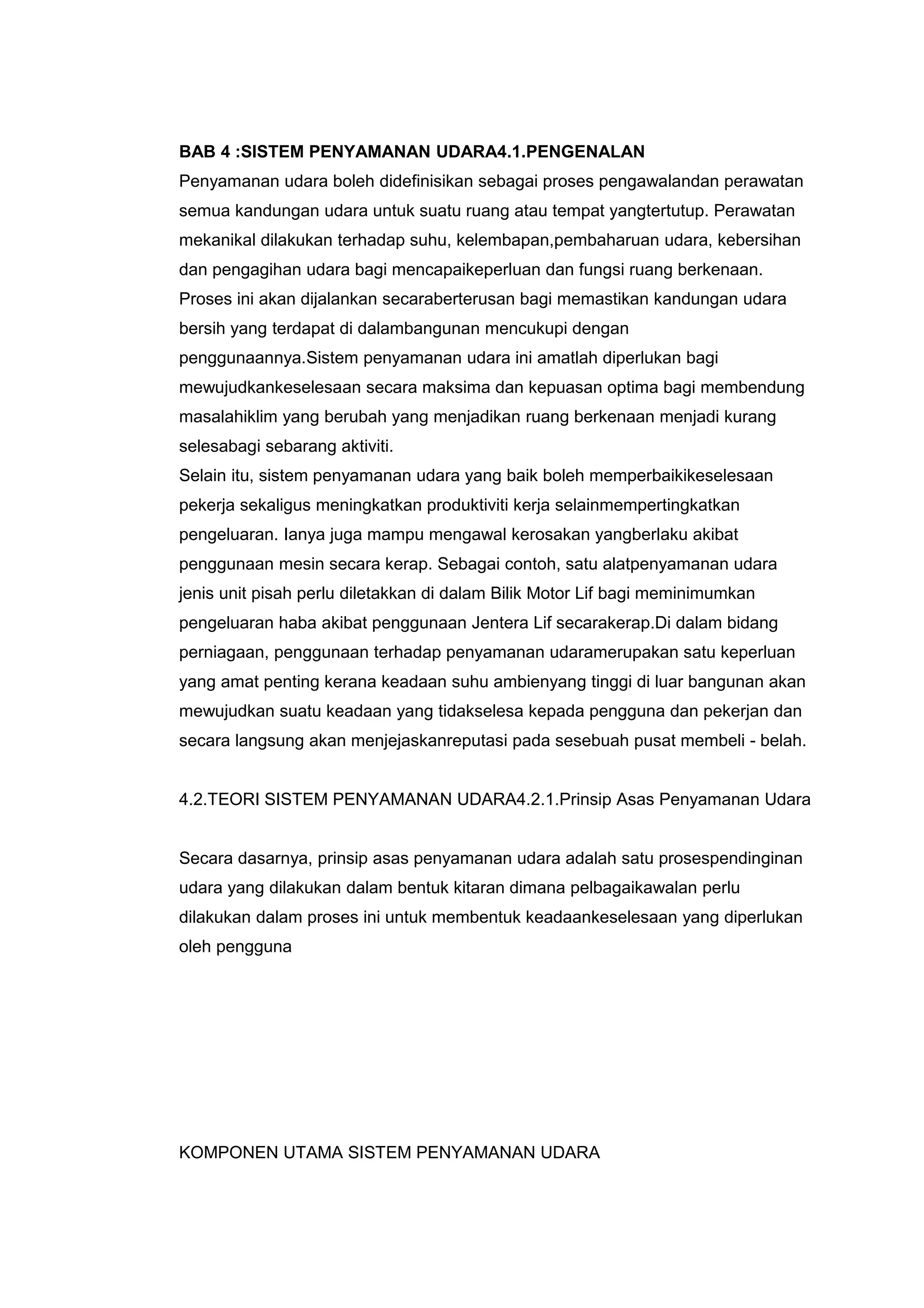

1. BAB 4 :SISTEM PENYAMANAN UDARA4.1.PENGENALAN
Penyamanan udara boleh didefinisikan sebagai proses pengawalandan perawatan
semua kandungan udara untuk suatu ruang atau tempat yangtertutup. Perawatan
mekanikal dilakukan terhadap suhu, kelembapan,pembaharuan udara, kebersihan
dan pengagihan udara bagi mencapaikeperluan dan fungsi ruang berkenaan.
Proses ini akan dijalankan secaraberterusan bagi memastikan kandungan udara
bersih yang terdapat di dalambangunan mencukupi dengan
penggunaannya.Sistem penyamanan udara ini amatlah diperlukan bagi
mewujudkankeselesaan secara maksima dan kepuasan optima bagi membendung
masalahiklim yang berubah yang menjadikan ruang berkenaan menjadi kurang
selesabagi sebarang aktiviti.
Selain itu, sistem penyamanan udara yang baik boleh memperbaikikeselesaan
pekerja sekaligus meningkatkan produktiviti kerja selainmempertingkatkan
pengeluaran. Ianya juga mampu mengawal kerosakan yangberlaku akibat
penggunaan mesin secara kerap. Sebagai contoh, satu alatpenyamanan udara
jenis unit pisah perlu diletakkan di dalam Bilik Motor Lif bagi meminimumkan
pengeluaran haba akibat penggunaan Jentera Lif secarakerap.Di dalam bidang
perniagaan, penggunaan terhadap penyamanan udaramerupakan satu keperluan
yang amat penting kerana keadaan suhu ambienyang tinggi di luar bangunan akan
mewujudkan suatu keadaan yang tidakselesa kepada pengguna dan pekerjan dan
secara langsung akan menjejaskanreputasi pada sesebuah pusat membeli - belah.
4.2.TEORI SISTEM PENYAMANAN UDARA4.2.1.Prinsip Asas Penyamanan Udara
Secara dasarnya, prinsip asas penyamanan udara adalah satu prosespendinginan
udara yang dilakukan dalam bentuk kitaran dimana pelbagaikawalan perlu
dilakukan dalam proses ini untuk membentuk keadaankeselesaan yang diperlukan
oleh pengguna
KOMPONEN UTAMA SISTEM PENYAMANAN UDARA

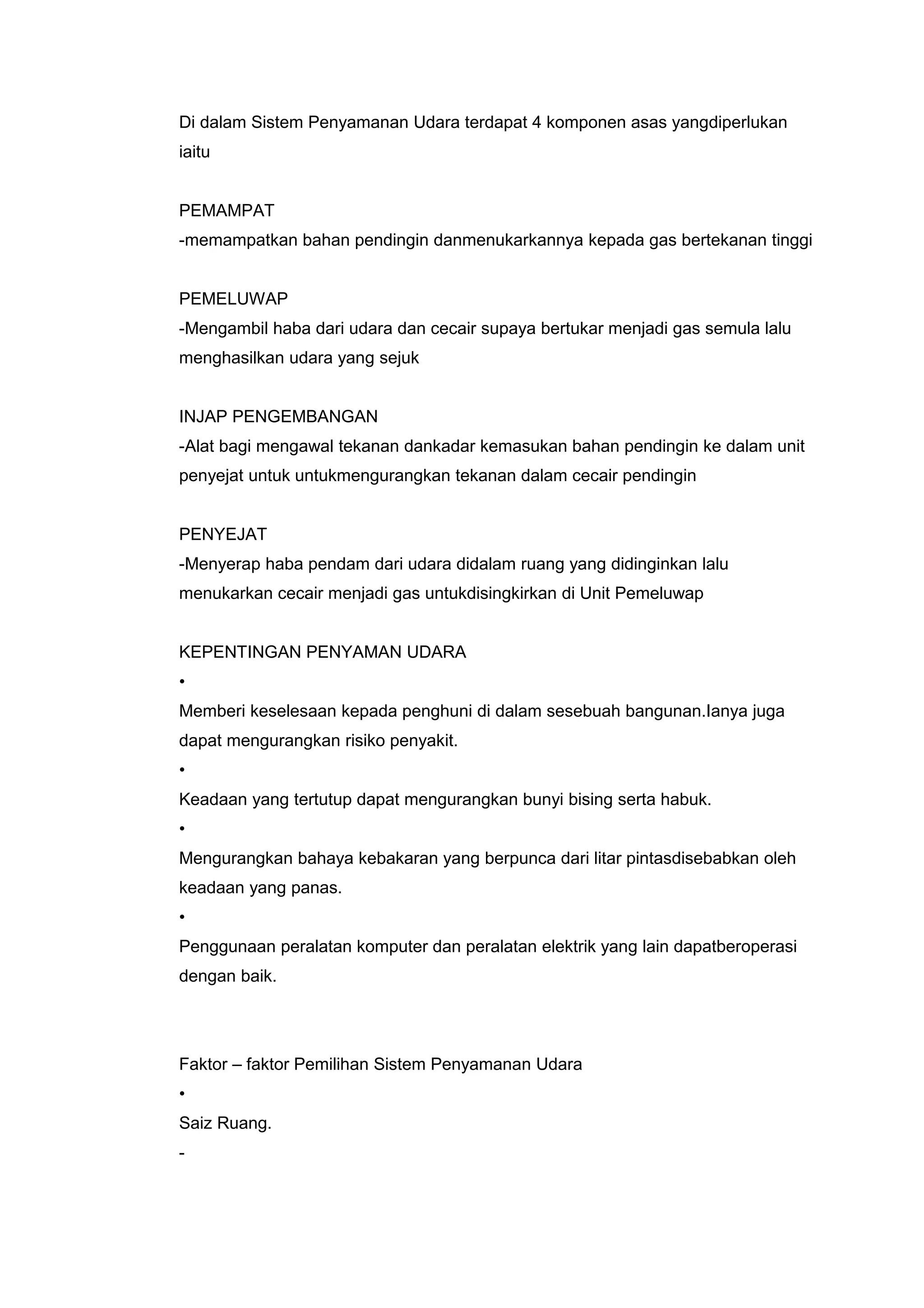

2. Di dalam Sistem Penyamanan Udara terdapat 4 komponen asas yangdiperlukan
iaitu
PEMAMPAT
-memampatkan bahan pendingin danmenukarkannya kepada gas bertekanan tinggi
PEMELUWAP
-Mengambil haba dari udara dan cecair supaya bertukar menjadi gas semula lalu
menghasilkan udara yang sejuk
INJAP PENGEMBANGAN
-Alat bagi mengawal tekanan dankadar kemasukan bahan pendingin ke dalam unit
penyejat untuk untukmengurangkan tekanan dalam cecair pendingin
PENYEJAT
-Menyerap haba pendam dari udara didalam ruang yang didinginkan lalu
menukarkan cecair menjadi gas untukdisingkirkan di Unit Pemeluwap
KEPENTINGAN PENYAMAN UDARA
•
Memberi keselesaan kepada penghuni di dalam sesebuah bangunan.Ianya juga
dapat mengurangkan risiko penyakit.
•
Keadaan yang tertutup dapat mengurangkan bunyi bising serta habuk.
•
Mengurangkan bahaya kebakaran yang berpunca dari litar pintasdisebabkan oleh
keadaan yang panas.
•
Penggunaan peralatan komputer dan peralatan elektrik yang lain dapatberoperasi
dengan baik.
Faktor – faktor Pemilihan Sistem Penyamanan Udara
•
Saiz Ruang.
-

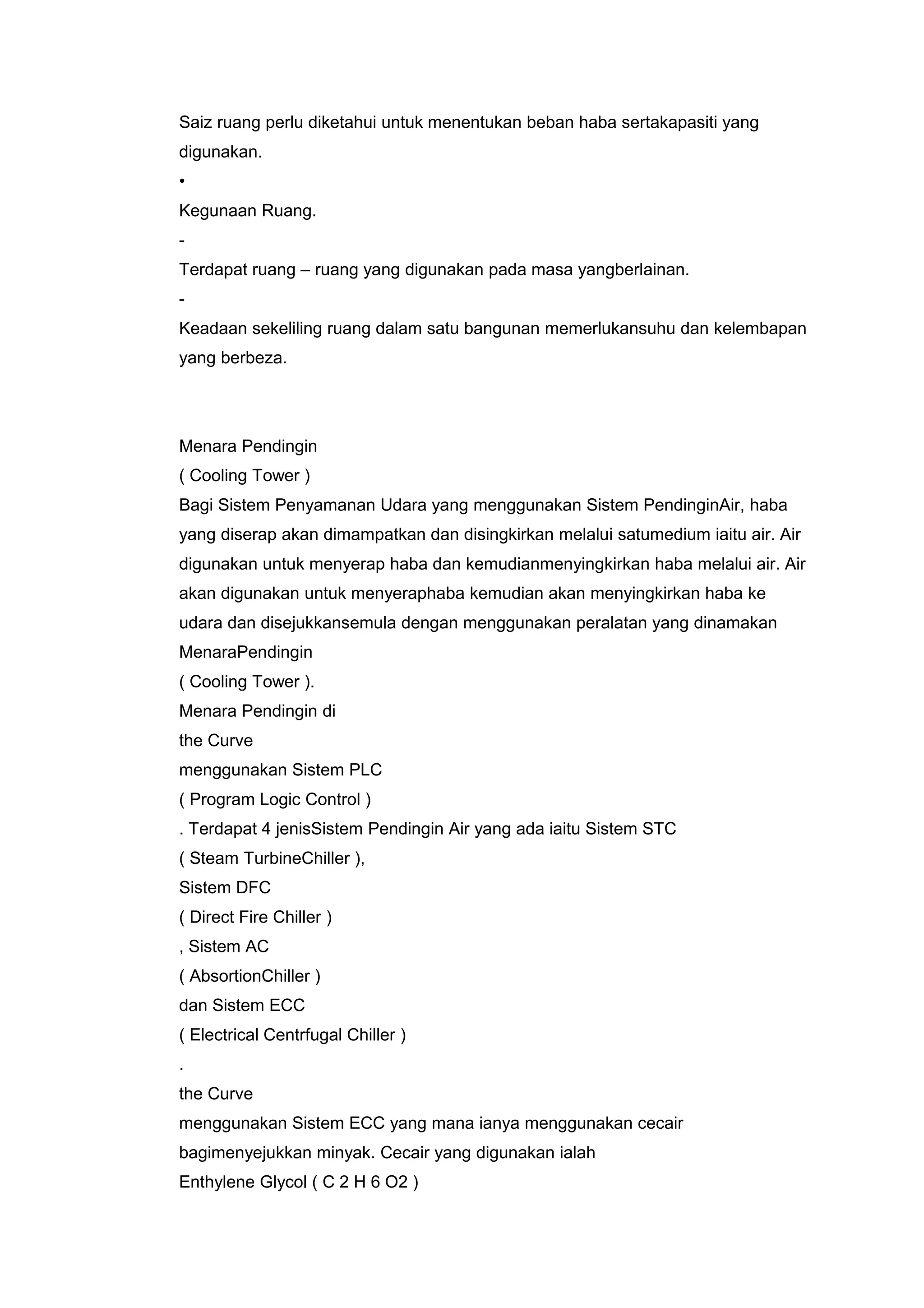

3. Saiz ruang perlu diketahui untuk menentukan beban haba sertakapasiti yang
digunakan.
•
Kegunaan Ruang.
-
Terdapat ruang – ruang yang digunakan pada masa yangberlainan.
-
Keadaan sekeliling ruang dalam satu bangunan memerlukansuhu dan kelembapan
yang berbeza.
Menara Pendingin
( Cooling Tower )
Bagi Sistem Penyamanan Udara yang menggunakan Sistem PendinginAir, haba
yang diserap akan dimampatkan dan disingkirkan melalui satumedium iaitu air. Air
digunakan untuk menyerap haba dan kemudianmenyingkirkan haba melalui air. Air
akan digunakan untuk menyeraphaba kemudian akan menyingkirkan haba ke
udara dan disejukkansemula dengan menggunakan peralatan yang dinamakan
MenaraPendingin
( Cooling Tower ).
Menara Pendingin di
the Curve
menggunakan Sistem PLC
( Program Logic Control )
. Terdapat 4 jenisSistem Pendingin Air yang ada iaitu Sistem STC
( Steam TurbineChiller ),
Sistem DFC
( Direct Fire Chiller )
, Sistem AC
( AbsortionChiller )
dan Sistem ECC
( Electrical Centrfugal Chiller )
.
the Curve
menggunakan Sistem ECC yang mana ianya menggunakan cecair
bagimenyejukkan minyak. Cecair yang digunakan ialah
Enthylene Glycol ( C 2 H 6 O2 )

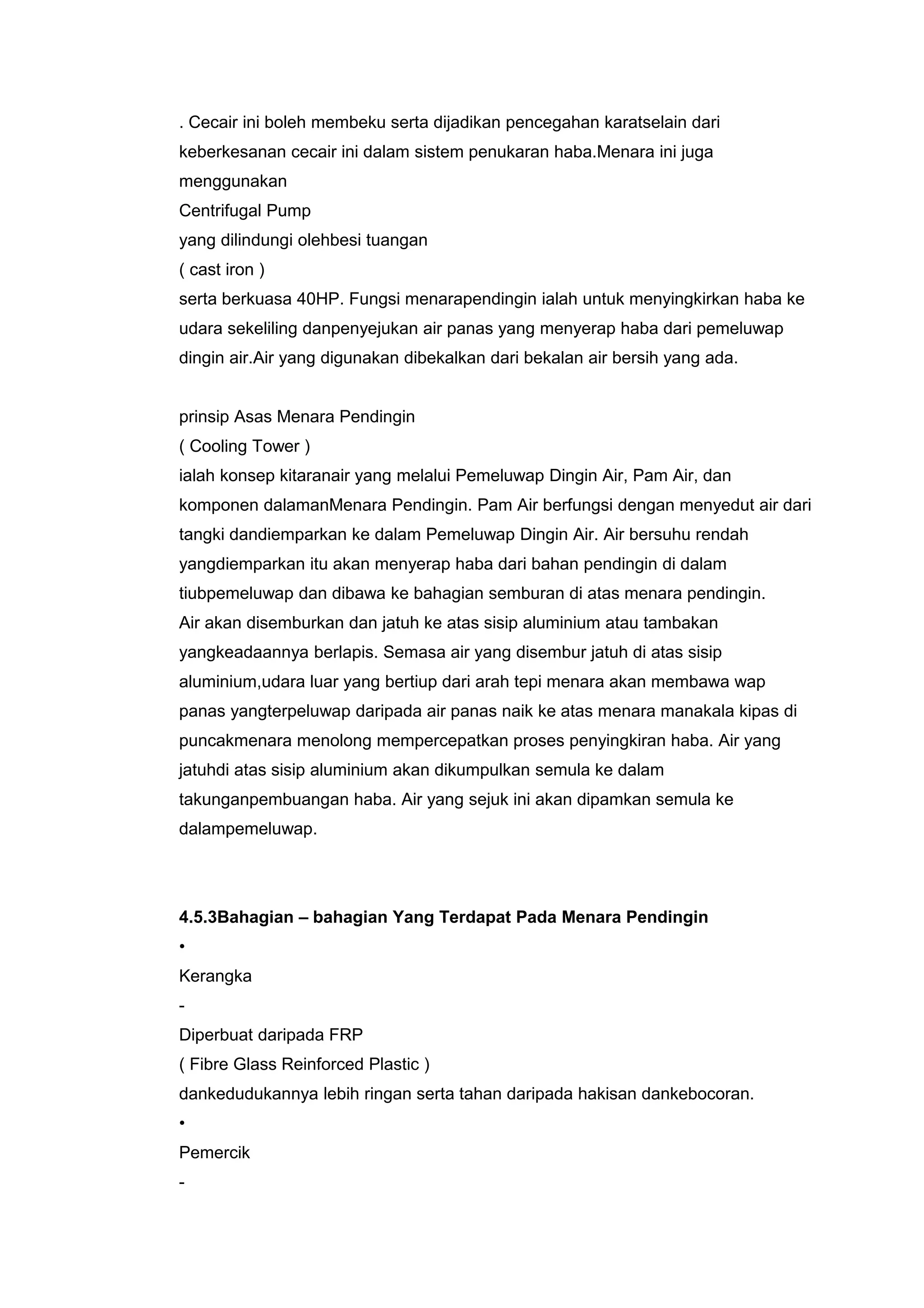

4. . Cecair ini boleh membeku serta dijadikan pencegahan karatselain dari
keberkesanan cecair ini dalam sistem penukaran haba.Menara ini juga
menggunakan
Centrifugal Pump
yang dilindungi olehbesi tuangan
( cast iron )
serta berkuasa 40HP. Fungsi menarapendingin ialah untuk menyingkirkan haba ke
udara sekeliling danpenyejukan air panas yang menyerap haba dari pemeluwap
dingin air.Air yang digunakan dibekalkan dari bekalan air bersih yang ada.
prinsip Asas Menara Pendingin
( Cooling Tower )
ialah konsep kitaranair yang melalui Pemeluwap Dingin Air, Pam Air, dan
komponen dalamanMenara Pendingin. Pam Air berfungsi dengan menyedut air dari
tangki dandiemparkan ke dalam Pemeluwap Dingin Air. Air bersuhu rendah
yangdiemparkan itu akan menyerap haba dari bahan pendingin di dalam
tiubpemeluwap dan dibawa ke bahagian semburan di atas menara pendingin.
Air akan disemburkan dan jatuh ke atas sisip aluminium atau tambakan
yangkeadaannya berlapis. Semasa air yang disembur jatuh di atas sisip
aluminium,udara luar yang bertiup dari arah tepi menara akan membawa wap
panas yangterpeluwap daripada air panas naik ke atas menara manakala kipas di
puncakmenara menolong mempercepatkan proses penyingkiran haba. Air yang
jatuhdi atas sisip aluminium akan dikumpulkan semula ke dalam
takunganpembuangan haba. Air yang sejuk ini akan dipamkan semula ke
dalampemeluwap.
4.5.3Bahagian – bahagian Yang Terdapat Pada Menara Pendingin
•
Kerangka
-
Diperbuat daripada FRP
( Fibre Glass Reinforced Plastic )
dankedudukannya lebih ringan serta tahan daripada hakisan dankebocoran.
•
Pemercik
-

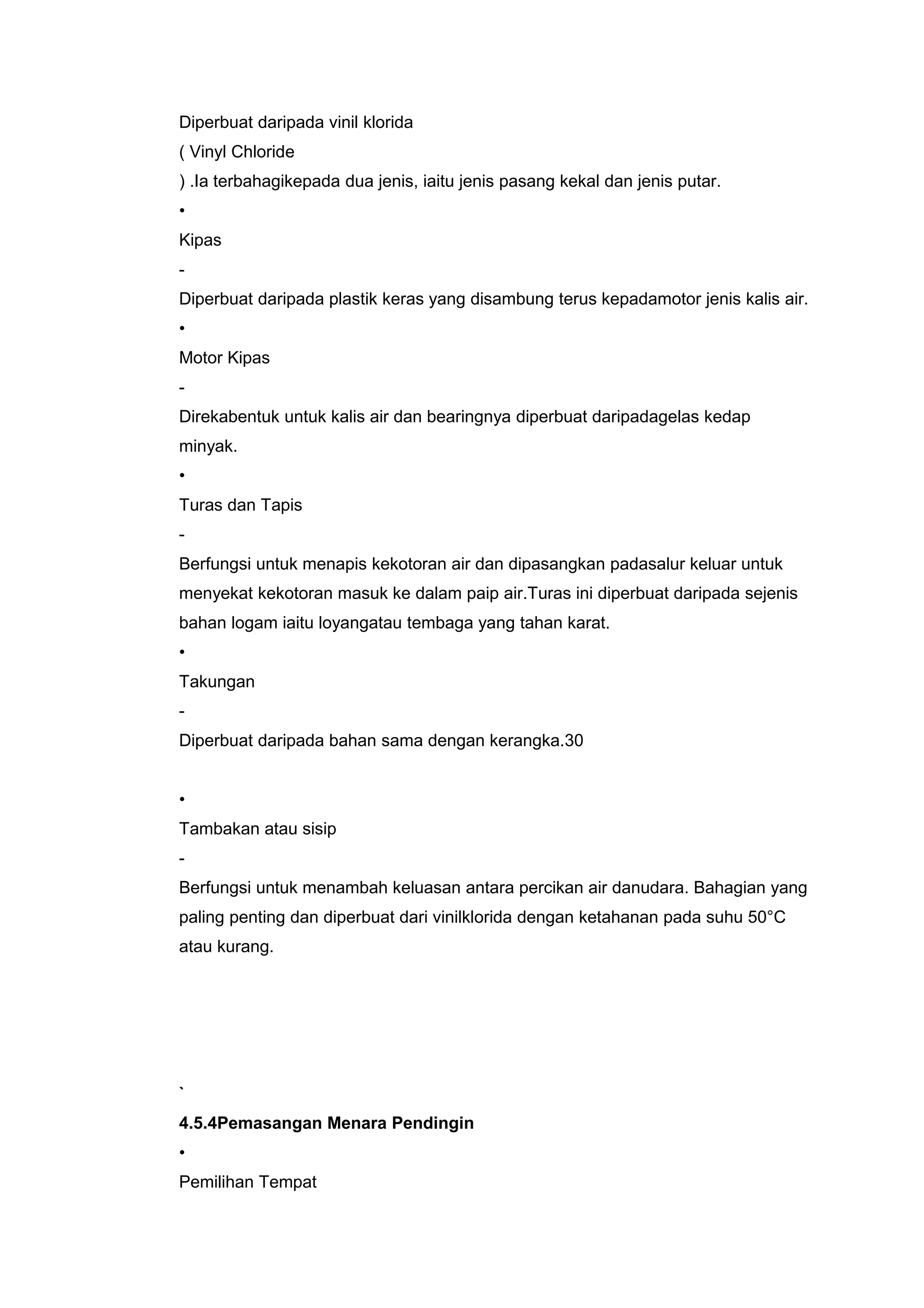

5. Diperbuat daripada vinil klorida
( Vinyl Chloride
) .Ia terbahagikepada dua jenis, iaitu jenis pasang kekal dan jenis putar.
•
Kipas
-
Diperbuat daripada plastik keras yang disambung terus kepadamotor jenis kalis air.
•
Motor Kipas
-
Direkabentuk untuk kalis air dan bearingnya diperbuat daripadagelas kedap
minyak.
•
Turas dan Tapis
-
Berfungsi untuk menapis kekotoran air dan dipasangkan padasalur keluar untuk
menyekat kekotoran masuk ke dalam paip air.Turas ini diperbuat daripada sejenis
bahan logam iaitu loyangatau tembaga yang tahan karat.
•
Takungan
-
Diperbuat daripada bahan sama dengan kerangka.30
•
Tambakan atau sisip
-
Berfungsi untuk menambah keluasan antara percikan air danudara. Bahagian yang
paling penting dan diperbuat dari vinilklorida dengan ketahanan pada suhu 50°C
atau kurang.
`
4.5.4Pemasangan Menara Pendingin
•
Pemilihan Tempat

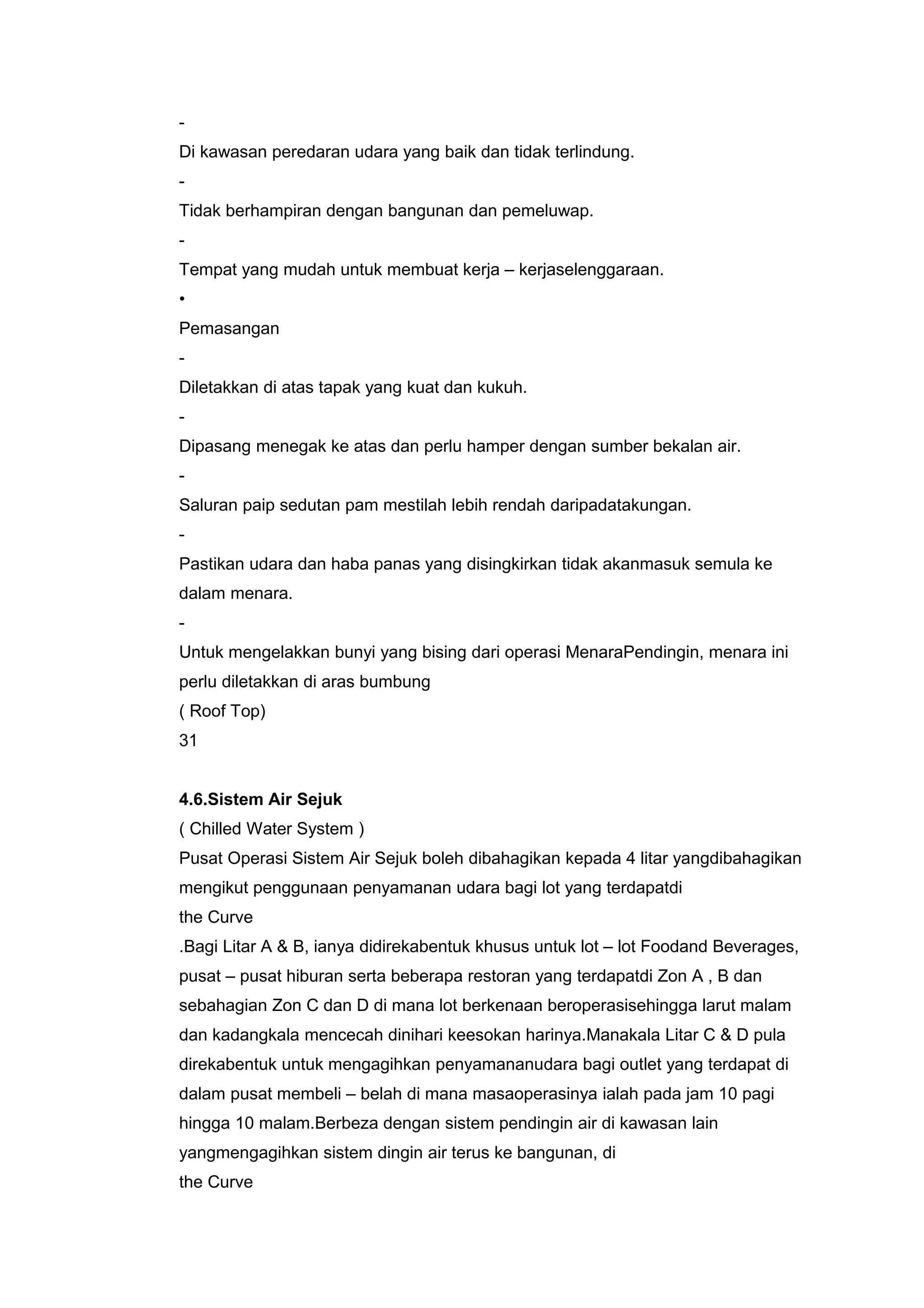

6. -
Di kawasan peredaran udara yang baik dan tidak terlindung.
-
Tidak berhampiran dengan bangunan dan pemeluwap.
-
Tempat yang mudah untuk membuat kerja – kerjaselenggaraan.
•
Pemasangan
-
Diletakkan di atas tapak yang kuat dan kukuh.
-
Dipasang menegak ke atas dan perlu hamper dengan sumber bekalan air.
-
Saluran paip sedutan pam mestilah lebih rendah daripadatakungan.
-
Pastikan udara dan haba panas yang disingkirkan tidak akanmasuk semula ke
dalam menara.
-
Untuk mengelakkan bunyi yang bising dari operasi MenaraPendingin, menara ini
perlu diletakkan di aras bumbung
( Roof Top)
31
4.6.Sistem Air Sejuk
( Chilled Water System )
Pusat Operasi Sistem Air Sejuk boleh dibahagikan kepada 4 litar yangdibahagikan
mengikut penggunaan penyamanan udara bagi lot yang terdapatdi
the Curve
.Bagi Litar A & B, ianya didirekabentuk khusus untuk lot – lot Foodand Beverages,
pusat – pusat hiburan serta beberapa restoran yang terdapatdi Zon A , B dan
sebahagian Zon C dan D di mana lot berkenaan beroperasisehingga larut malam
dan kadangkala mencecah dinihari keesokan harinya.Manakala Litar C & D pula
direkabentuk untuk mengagihkan penyamananudara bagi outlet yang terdapat di
dalam pusat membeli – belah di mana masaoperasinya ialah pada jam 10 pagi
hingga 10 malam.Berbeza dengan sistem pendingin air di kawasan lain
yangmengagihkan sistem dingin air terus ke bangunan, di
the Curve

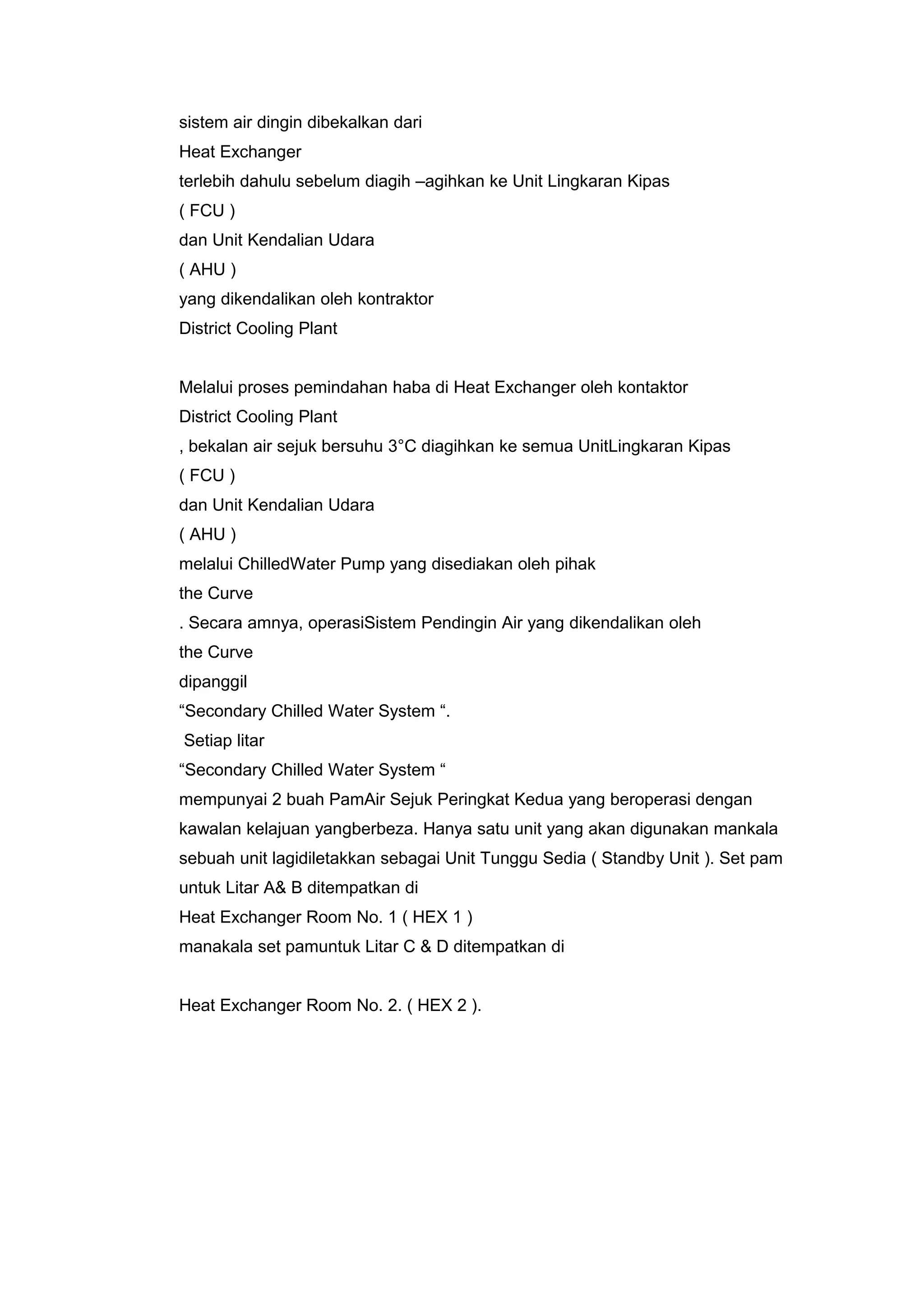

7. sistem air dingin dibekalkan dari
Heat Exchanger
terlebih dahulu sebelum diagih –agihkan ke Unit Lingkaran Kipas
( FCU )
dan Unit Kendalian Udara
( AHU )
yang dikendalikan oleh kontraktor
District Cooling Plant
Melalui proses pemindahan haba di Heat Exchanger oleh kontaktor
District Cooling Plant
, bekalan air sejuk bersuhu 3°C diagihkan ke semua UnitLingkaran Kipas
( FCU )
dan Unit Kendalian Udara
( AHU )
melalui ChilledWater Pump yang disediakan oleh pihak
the Curve
. Secara amnya, operasiSistem Pendingin Air yang dikendalikan oleh
the Curve
dipanggil
“Secondary Chilled Water System “.
Setiap litar
“Secondary Chilled Water System “
mempunyai 2 buah PamAir Sejuk Peringkat Kedua yang beroperasi dengan
kawalan kelajuan yangberbeza. Hanya satu unit yang akan digunakan mankala
sebuah unit lagidiletakkan sebagai Unit Tunggu Sedia ( Standby Unit ). Set pam
untuk Litar A& B ditempatkan di
Heat Exchanger Room No. 1 ( HEX 1 )
manakala set pamuntuk Litar C & D ditempatkan di
Heat Exchanger Room No. 2. ( HEX 2 ).

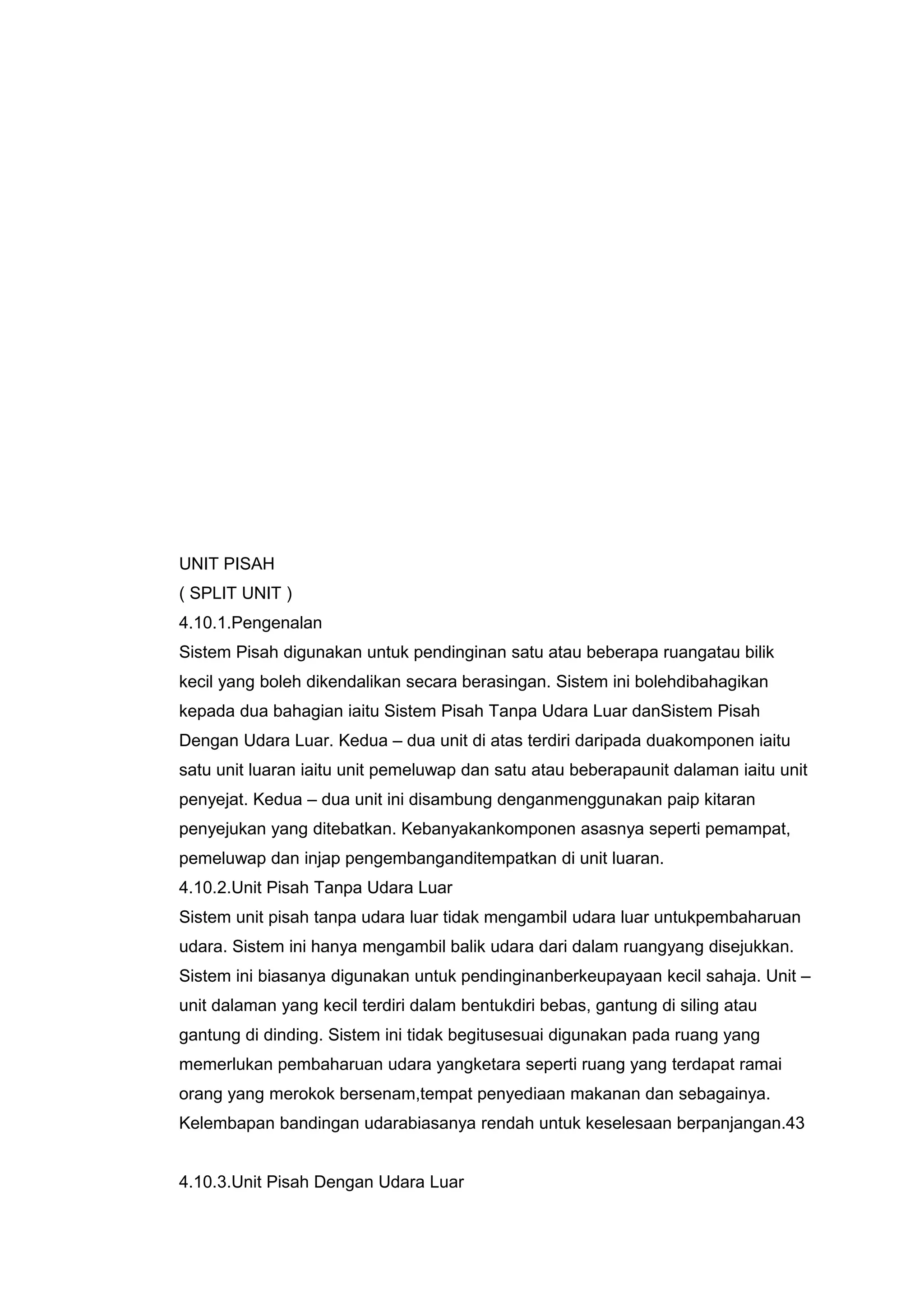

8. UNIT PISAH
( SPLIT UNIT )
4.10.1.Pengenalan
Sistem Pisah digunakan untuk pendinginan satu atau beberapa ruangatau bilik
kecil yang boleh dikendalikan secara berasingan. Sistem ini bolehdibahagikan
kepada dua bahagian iaitu Sistem Pisah Tanpa Udara Luar danSistem Pisah
Dengan Udara Luar. Kedua – dua unit di atas terdiri daripada duakomponen iaitu
satu unit luaran iaitu unit pemeluwap dan satu atau beberapaunit dalaman iaitu unit
penyejat. Kedua – dua unit ini disambung denganmenggunakan paip kitaran
penyejukan yang ditebatkan. Kebanyakankomponen asasnya seperti pemampat,
pemeluwap dan injap pengembanganditempatkan di unit luaran.
4.10.2.Unit Pisah Tanpa Udara Luar
Sistem unit pisah tanpa udara luar tidak mengambil udara luar untukpembaharuan
udara. Sistem ini hanya mengambil balik udara dari dalam ruangyang disejukkan.
Sistem ini biasanya digunakan untuk pendinginanberkeupayaan kecil sahaja. Unit –
unit dalaman yang kecil terdiri dalam bentukdiri bebas, gantung di siling atau
gantung di dinding. Sistem ini tidak begitusesuai digunakan pada ruang yang
memerlukan pembaharuan udara yangketara seperti ruang yang terdapat ramai
orang yang merokok bersenam,tempat penyediaan makanan dan sebagainya.
Kelembapan bandingan udarabiasanya rendah untuk keselesaan berpanjangan.43
4.10.3.Unit Pisah Dengan Udara Luar

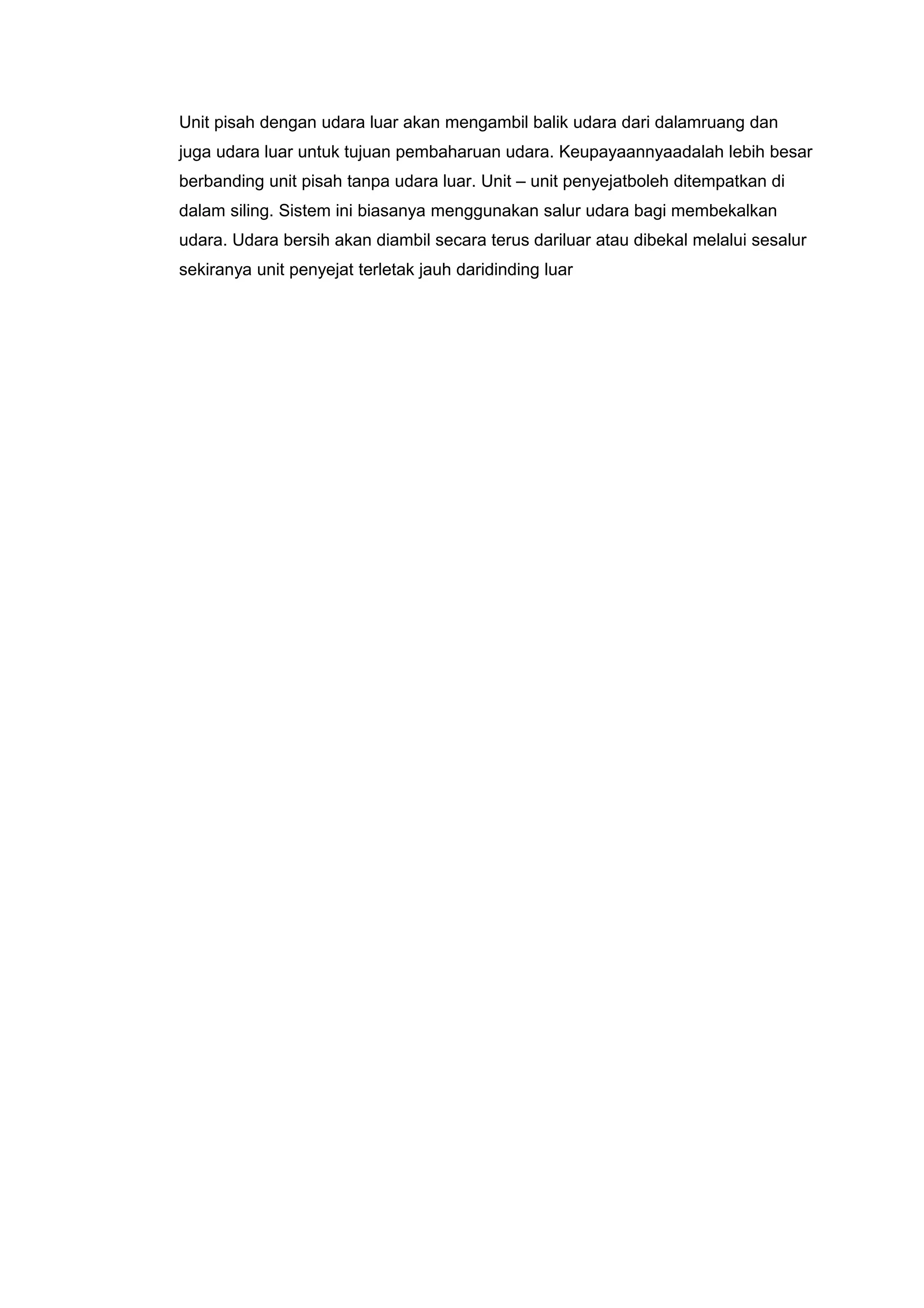

9. Unit pisah dengan udara luar akan mengambil balik udara dari dalamruang dan
juga udara luar untuk tujuan pembaharuan udara. Keupayaannyaadalah lebih besar
berbanding unit pisah tanpa udara luar. Unit – unit penyejatboleh ditempatkan di
dalam siling. Sistem ini biasanya menggunakan salur udara bagi membekalkan
udara. Udara bersih akan diambil secara terus dariluar atau dibekal melalui sesalur
sekiranya unit penyejat terletak jauh daridinding luar
