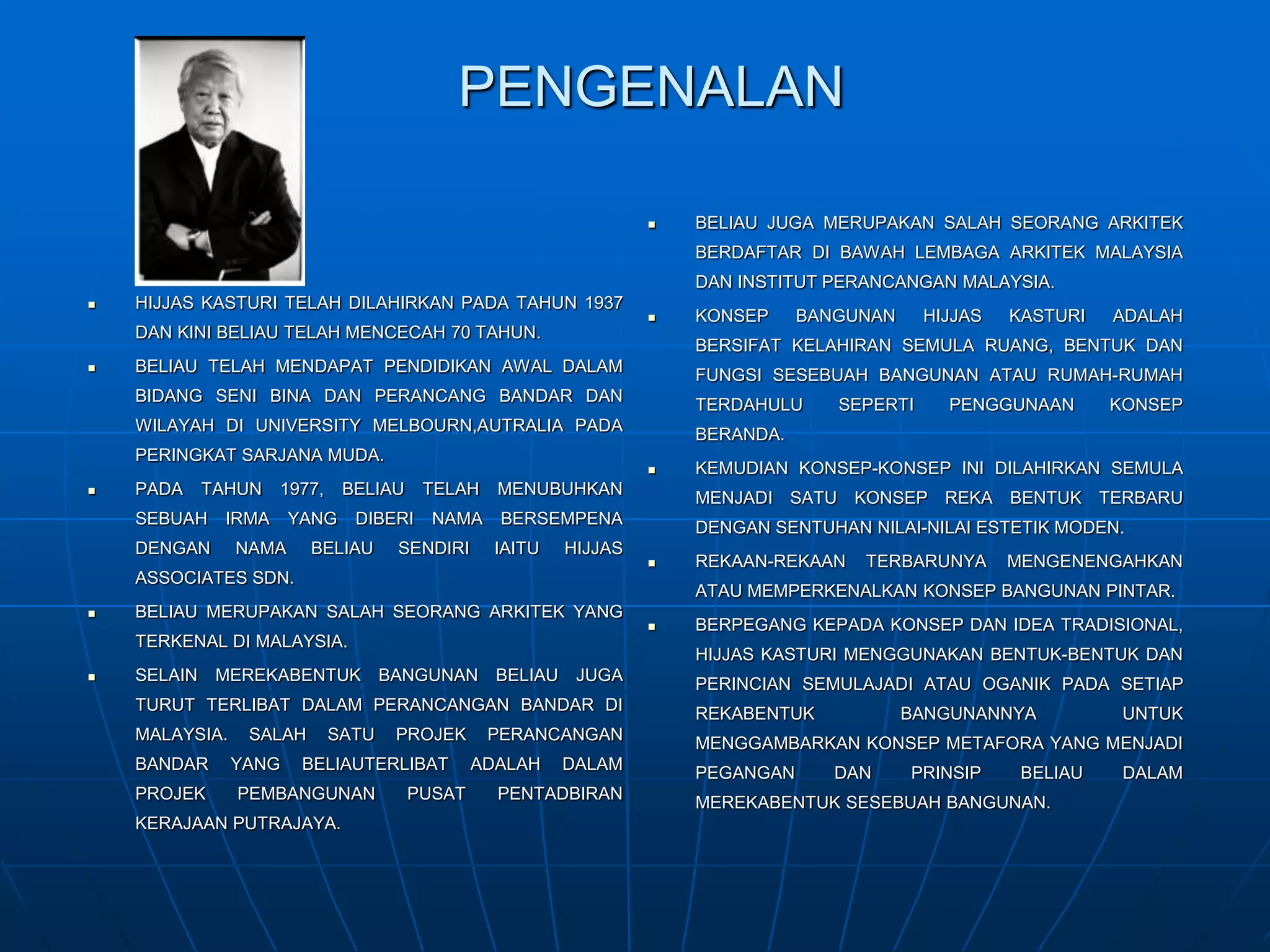

PENGENALAN
 HIJJAS KASTURI TELAH DILAHIRKAN PADA TAHUN 1937
DAN KINI BELIAU TELAH MENCECAH 70 TAHUN.
 BELIAU TELAH MENDAPAT PENDIDIKAN AWAL DALAM
BIDANG SENI BINA DAN PERANCANG BANDAR DAN
WILAYAH DI UNIVERSITY MELBOURN,AUTRALIA PADA
PERINGKAT SARJANA MUDA.
 PADA TAHUN 1977, BELIAU TELAH MENUBUHKAN
SEBUAH IRMA YANG DIBERI NAMA BERSEMPENA
DENGAN NAMA BELIAU SENDIRI IAITU HIJJAS
ASSOCIATES SDN.
 BELIAU MERUPAKAN SALAH SEORANG ARKITEK YANG
TERKENAL DI MALAYSIA.
 SELAIN MEREKABENTUK BANGUNAN BELIAU JUGA
TURUT TERLIBAT DALAM PERANCANGAN BANDAR DI
MALAYSIA. SALAH SATU PROJEK PERANCANGAN
BANDAR YANG BELIAUTERLIBAT ADALAH DALAM
PROJEK PEMBANGUNAN PUSAT PENTADBIRAN
KERAJAAN PUTRAJAYA.
 BELIAU JUGA MERUPAKAN SALAH SEORANG ARKITEK
BERDAFTAR DI BAWAH LEMBAGA ARKITEK MALAYSIA
DAN INSTITUT PERANCANGAN MALAYSIA.
 KONSEP BANGUNAN HIJJAS KASTURI ADALAH
BERSIFAT KELAHIRAN SEMULA RUANG, BENTUK DAN
FUNGSI SESEBUAH BANGUNAN ATAU RUMAH-RUMAH
TERDAHULU SEPERTI PENGGUNAAN KONSEP
BERANDA.
 KEMUDIAN KONSEP-KONSEP INI DILAHIRKAN SEMULA
MENJADI SATU KONSEP REKA BENTUK TERBARU
DENGAN SENTUHAN NILAI-NILAI ESTETIK MODEN.
 REKAAN-REKAAN TERBARUNYA MENGENENGAHKAN
ATAU MEMPERKENALKAN KONSEP BANGUNAN PINTAR.
 BERPEGANG KEPADA KONSEP DAN IDEA TRADISIONAL,
HIJJAS KASTURI MENGGUNAKAN BENTUK-BENTUK DAN
PERINCIAN SEMULAJADI ATAU OGANIK PADA SETIAP
REKABENTUK BANGUNANNYA UNTUK
MENGGAMBARKAN KONSEP METAFORA YANG MENJADI
PEGANGAN DAN PRINSIP BELIAU DALAM
MEREKABENTUK SESEBUAH BANGUNAN.
BANGUNAN TABUNG HAJI
BENTUK DALAM BANGUNAN TABUNG
HAJI (LOBBY)
- TINGKAP DIGUNAKAN PADA
KESELURUHAN BANGUNAN
TIANG YANG BERSAIZ BESAR DIGUNAKAN
UNTUK MENYOKONG
 TERLETAK DI JALAN TUN ABDUL RAZAK, KUALA
LUMPUR.
 KONSEP :
 MODEN
 MEMPUNYAI ELEMEN ISLAM
 BERBENTUK SILINDER
 DIBINA PADA TAHUN 1984
 KETINGGIAN BANGUNAN IALAH 152 METER (498
KAKI) DAN MEMPUNYAI 38 TINGKAT.
 BANGUNAN INI BERFUNGSI SEBAGAI
KEWANGAN ISLAM, HAL YANG BERKAITAN
DENGAN HAJI, DAN LAIN-LAIN LAGI.
 CIRI-CIRI BANGUNAN :
 TINGKAP DIGUNAKAN PADA KESELURUHAN
BANGUNAN.
 TERDAPAT LIMA TIANG UTAMA UNTUK
MENYOKONG.
 BUMBUNG YANG DIGUNAKAN ADALAH
BUMBUNG RATA.
 WARNA BANGUNAN ADALAH WARNA PUTIH.
 TINGKAT 1 HINGGA TINGKAT 8 ADALAH
TEMPAT LETAK KERETA DAN TINGKAT 9
HINGGA 35 DIGUNAKAN SEBAGAI PEJABAT
DAN SELEBIHNYAADALAH BUMBUNG.
 KEMASAN DALAM BANGUNAN (LOBI) ADALAH
JUBIN PADA BAHAGIAN LANTAI DAN DINDING.
 BENTUK SILING DALAM BANGUNAN (LOBI)
BERBENTUK GERBANG YANG TIDAK
MEMPUNYAI PENYOKONG.
BUMBUNG RATA DIGUNAKAN PADA
BANGUNAN TABUNG HAJI

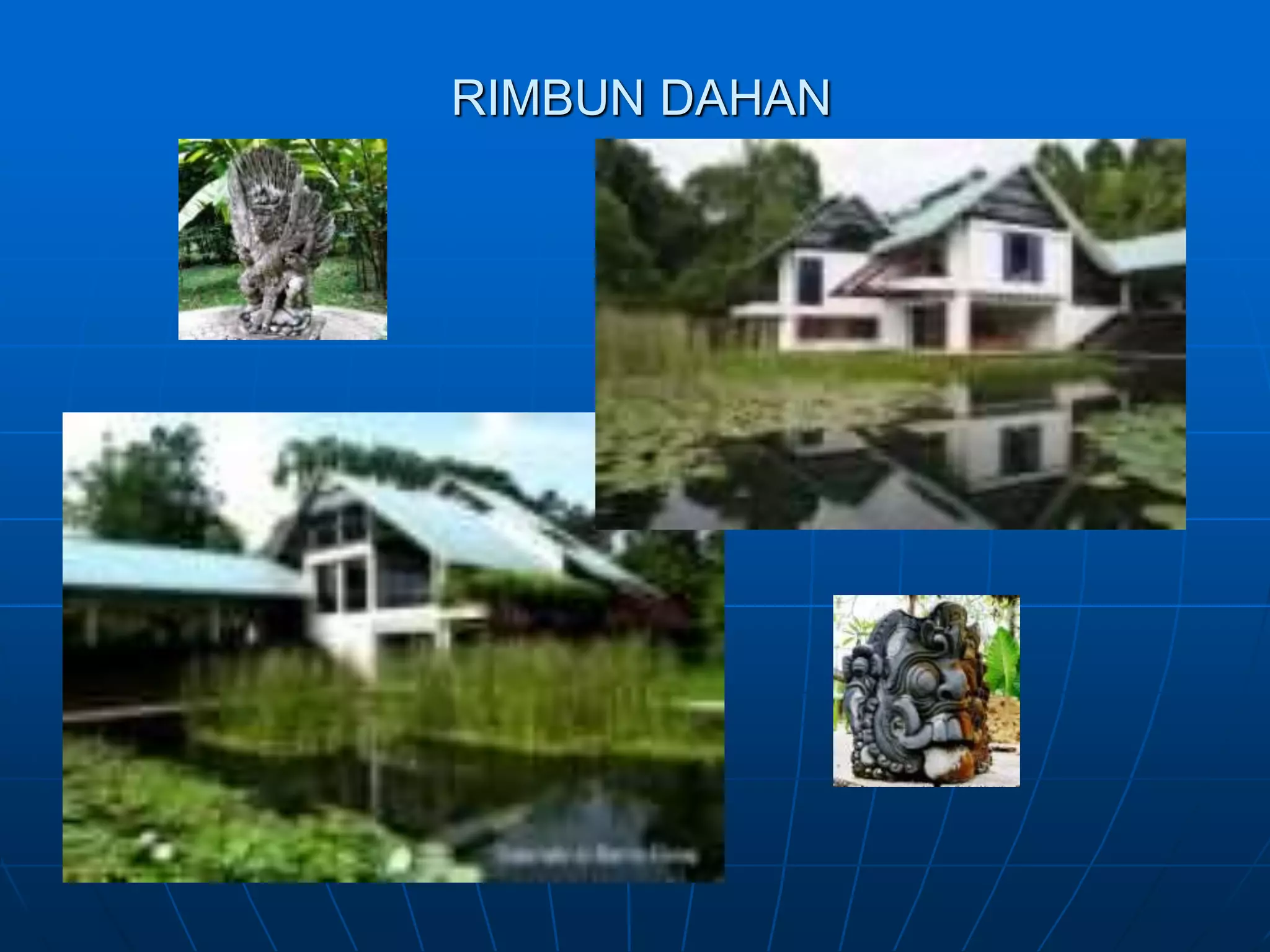

RIMBUN DAHAN
 DIBINA PADA TAHUN 1991.
 BERKONSEPKAN MELAYU TRADISIONAL DAN ALAM
SEMULAJADI.
 MERUPAKAN RUMAH KEDIAMAN, STUDIO ARTIS,
TARIAN DAN GALERI.
 MEMPUNYAI KELUASAN HALAMAN SELUAS 14
HEKTAR YANG TERLETAK DI LUAR KAWASAN
KUALA LUMPUR.
 MERUPAKAN SEBUAH PUSAT PEMBANGUNAN
TRADISIONAL DAN LUKISAN KONTEMPORARI.
 BANGUNAN INI MEMPERLIHATKAN SATU UNSUR
TRADISIONAL PADA ABAD KE-19 RUMAH MELAYU
DALAM KAWASAN TAMAN YANG ASLI.
 RIMBUN DAHAN ADALAH RUMAH ARKITEK HIJJAS
KASTURI DAN ANGELA HIJJAS DI KAMPUNG KUANG
LUAR KUALA LUMPUR, MALAYSIA.
 HIJJAS KASTURI TELAH MEMBELI TANAH ITU PADA
TAHUN 1972.
 RUMAH UTAMA TELAH DISIAPKAN PADA TAHUN
1989, KEMUDIAN DIIKUTI DENGAN KUATERS
KAKITANGAN PADA TAHUN 1991.
 GALERI TINGKAT BAWAH TANAH TELAH DIBINA
PADA TAHUN 1995/1996, GALERI KERETA KLASIK,
STUDIO TARIAN DAN STUDIO-STUDIO ARTIS DAN
PANGSAPURI-PANGSAPURI PADA TAHUN 1997.
 CIRI – CIRI BANGUNAN :
 RUMAH UTAMA DIBINA MENGGUNAKAN KELULI
DAN KONKRIT, BENTUK RUMAH TERSEBUT
BERKAITAN DENGAN SENIBINA MELAYU
TRADISIONAL.
 BUMBUNG CURAM DAN MENGUNJUR DALAM
ADALAH SATU LAGI PERSAMAAN JELAS UNTUK
SENIBINA TRADISIONAL.
 GALERI BAWAH TANAH DIGUNAKAN SEBAGAI
TEMPAT MENYIMPAN ALAT-ALAT PAMERAN SENI
VISUAL, KOLEKSI KARYA-KARYA SENI DI RIMBUN
DAHAN, BEKAS PENGHUNI ARTIS DAN ARTIS
ANTARABANGSA. GALERI BAWAH TANAH ADALAH
SATU RUANG TUNGGAL DENGAN SAIZ-SAIZ
DINDING YANG BERBEZA, KELILING RINGAN SATU
DAN TELAGA UDARA YANG PUSAT.
 LANTAI ADALAH BATU PASIR DENGAN SATU
PINGGIR BERHIAS SUNGAI KERIKIL.
 IA ADALAH SALAH SATU DARIPADA BEBERAPA
TEMPAT-TEMOAT DI RIMBUN DAHAN
MENGGUNAKAN PENYAMAN UDARA YANG
BERFUNGSI SEBAGAI PELINDUNG KEADAAN
KARYA-KARYA.
 STUDIO ARTIS DAN TARIAN DIGUNAKAN
SEBAGAI TEMPAT BERLATIH DAN
PERSEMBAHAN.
 BAHAN- BAHAN BINAAN :
 MENGGUNAKAN KONKRIT PADA TIANG.
 MENGGUNAKAN KELULI PADA STRUKTUR
BUMBUNG.
PENTAS DALAM TINGKAT ATAS BILIK
LALUAN MASUK KE GALERI BAWAH
TANAH
RUMAH UTAMA,TERDAPAT KOLAM
SERTA LALUAN KE GALERI BAWAH
TANAH
STUDIO TARIAN
KOLAM
SIDC SC HEADQUARTERS, K.L

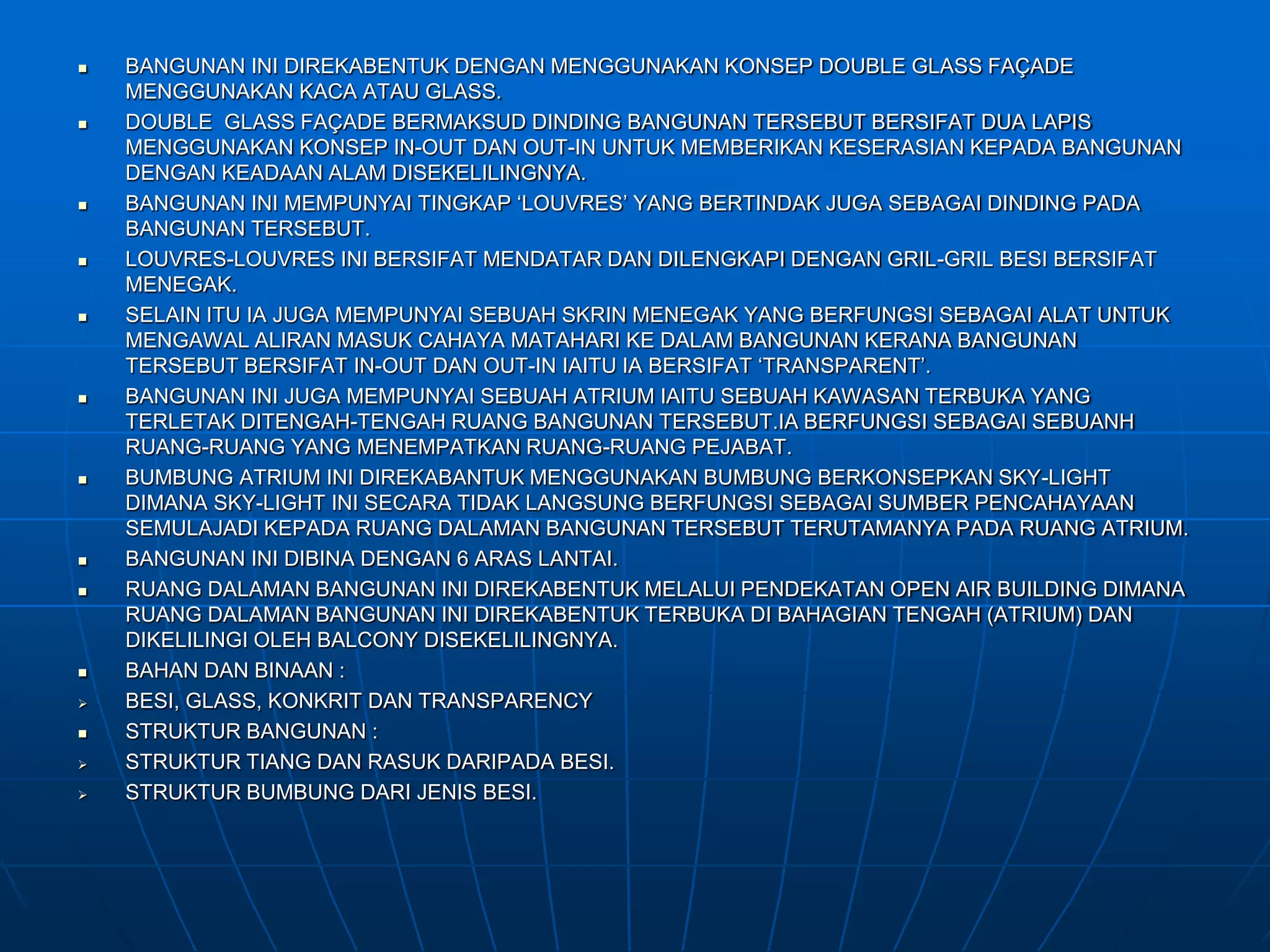

 BANGUNAN INI DIREKABENTUK DENGAN MENGGUNAKAN KONSEP DOUBLE GLASS FAÇADE
MENGGUNAKAN KACA ATAU GLASS.
 DOUBLE GLASS FAÇADE BERMAKSUD DINDING BANGUNAN TERSEBUT BERSIFAT DUA LAPIS
MENGGUNAKAN KONSEP IN-OUT DAN OUT-IN UNTUK MEMBERIKAN KESERASIAN KEPADA BANGUNAN
DENGAN KEADAAN ALAM DISEKELILINGNYA.
 BANGUNAN INI MEMPUNYAI TINGKAP ‘LOUVRES’ YANG BERTINDAK JUGA SEBAGAI DINDING PADA
BANGUNAN TERSEBUT.
 LOUVRES-LOUVRES INI BERSIFAT MENDATAR DAN DILENGKAPI DENGAN GRIL-GRIL BESI BERSIFAT
MENEGAK.
 SELAIN ITU IA JUGA MEMPUNYAI SEBUAH SKRIN MENEGAK YANG BERFUNGSI SEBAGAI ALAT UNTUK
MENGAWAL ALIRAN MASUK CAHAYA MATAHARI KE DALAM BANGUNAN KERANA BANGUNAN
TERSEBUT BERSIFAT IN-OUT DAN OUT-IN IAITU IA BERSIFAT ‘TRANSPARENT’.
 BANGUNAN INI JUGA MEMPUNYAI SEBUAH ATRIUM IAITU SEBUAH KAWASAN TERBUKA YANG
TERLETAK DITENGAH-TENGAH RUANG BANGUNAN TERSEBUT.IA BERFUNGSI SEBAGAI SEBUANH
RUANG-RUANG YANG MENEMPATKAN RUANG-RUANG PEJABAT.
 BUMBUNG ATRIUM INI DIREKABANTUK MENGGUNAKAN BUMBUNG BERKONSEPKAN SKY-LIGHT
DIMANA SKY-LIGHT INI SECARA TIDAK LANGSUNG BERFUNGSI SEBAGAI SUMBER PENCAHAYAAN
SEMULAJADI KEPADA RUANG DALAMAN BANGUNAN TERSEBUT TERUTAMANYA PADA RUANG ATRIUM.
 BANGUNAN INI DIBINA DENGAN 6 ARAS LANTAI.
 RUANG DALAMAN BANGUNAN INI DIREKABENTUK MELALUI PENDEKATAN OPEN AIR BUILDING DIMANA
RUANG DALAMAN BANGUNAN INI DIREKABENTUK TERBUKA DI BAHAGIAN TENGAH (ATRIUM) DAN
DIKELILINGI OLEH BALCONY DISEKELILINGNYA.
 BAHAN DAN BINAAN :
 BESI, GLASS, KONKRIT DAN TRANSPARENCY
 STRUKTUR BANGUNAN :
 STRUKTUR TIANG DAN RASUK DARIPADA BESI.
 STRUKTUR BUMBUNG DARI JENIS BESI.
DARI PANDANGAN HADAPAN
BUMBUNG SKY-LIGHT YANG BERSTRUKTUR BESI DAN
DIBINA DARIPADA BAHAN TRANSPARENT BAGI
PENCAHAYAAN SEMULAJADI BAGI RUANG ATRIUM

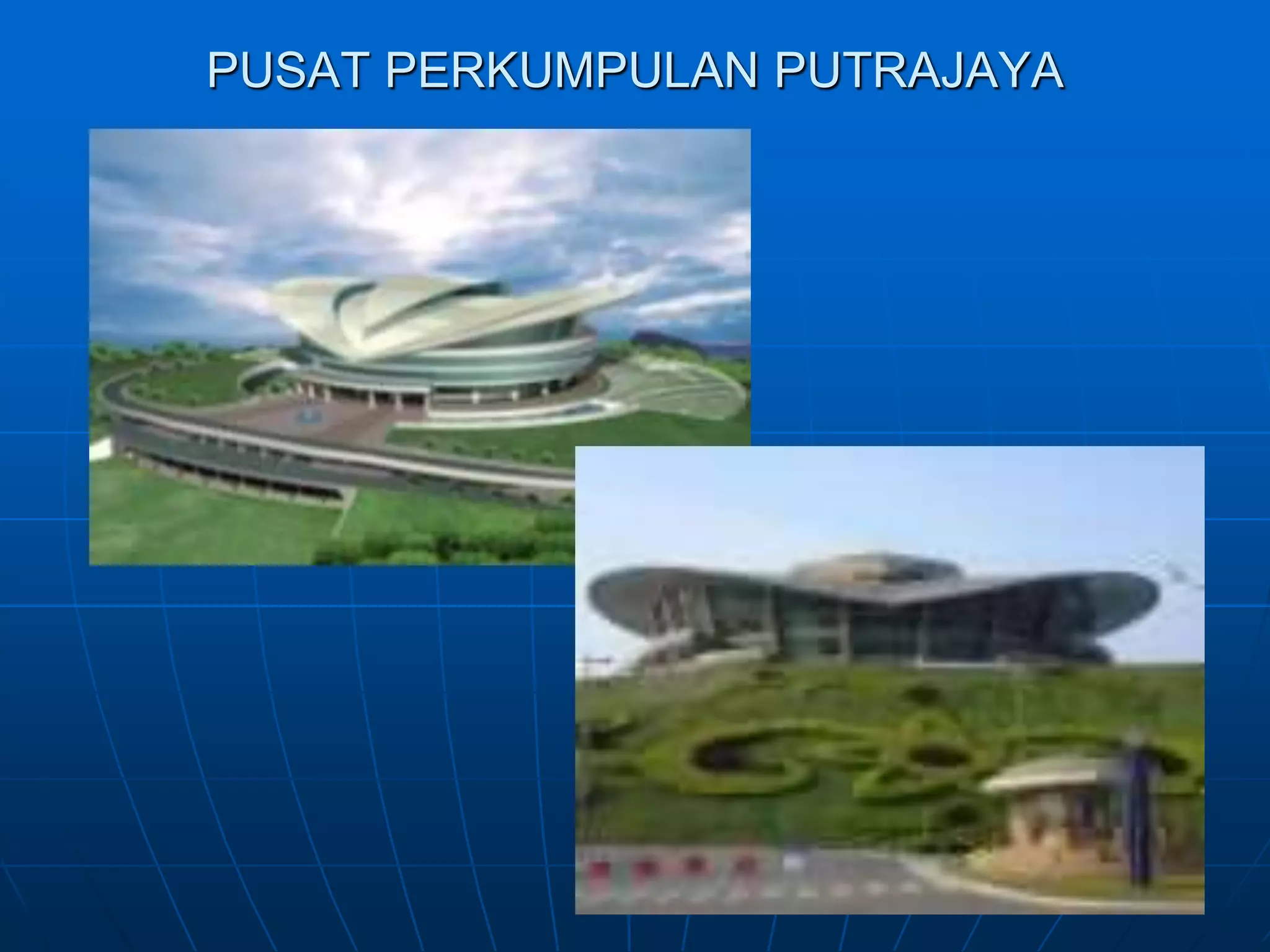

PUSAT PERKUMPULAN PUTRAJAYA
 DIBINA PADA TAHUN 2000-2003 DAN TTERLETAK DI PUNCAK TAMAN PUNCAK SELATAN DI PRECINT 5.
 MEMPUNYAI KELUASAN LEBIH KURANG 135,000 METER PERSEGI DAN MEMPUNYAI KETINGGIAN
MAKSIMUM 60METER DARI ARAS LAUT (51 EKAR) (9 TINGKAT)
 KLIENNYA IALAH PUTRAJAYA HOLDINGS SDN.BHD.
 ANGGARAN KOS RM600 JUTA
 KONSEP SENIBINA :
 PUSAT PERKUMPULAN PUTRAJAYA (PCC), DIREKABANTUK MENGGUNAKAN KONSEP ‘MATA PERAK’
DAPAT DILIHAT PADA DEWAN UTAMA. DIMANA KONSEP INI DIAMBIL DARI ‘SEMENTARA MENUNGGU
PERAK’ (PENDING RAJA, PLATING PENYADURAN PERAK). IA BERBENTUK BULAT DAN BENTUK
TAPAKNYA SEPERTI ‘WAU BULAN’.
 BAGI MENGURANGKAN KEBUNDARAN STRUKTUR BUMBUNGNYA, IA DIREKA SEPERTI ORIGAMI
BERKELEBET.
 DARI BAHAGIAN HADAPAN, TEPI BUMBUNG ATAU SAYAP-SAYAPNYA DIANGKAT DAN MENGUNJUR
LUAS KE DINDING.
 IA MEMBER CAHAYA SECARA DAYLIGHTS DAN SEMULAJADI MELALUI TINGKAP.
 BENTUK TINGKAP DIGAMBARKAN SEBAGAI DISSTINSIF DAN SEMASA.
 DI DALAM BANGUNAN INI TERDAPAT :
 1 ORANG KETUA DEWAN NEGERI-NEGERI.
 1 BUAH DEWAN PLENO
 1 DEWAN BANKUET
 2 DEWAN SERBAGUNA
 10 BUAH BILIK PERSIDANGAN
 7 VVIP / BILIK-BILIK BILATERAL
 1 VVIP MELEPAK
 33 BUAH BILIK MESYUARAT
 2 BUAH GALERI AWAM
 1 BUAH RESTORAN
 2 PARAS TINGKAT BAWAH TANAH TEMPAT MELETAK KENDERAAN.
 DEWAN MESYUARAT TERBESAR ADALAH
DEWAN PLENO YANG MERUPAKAN 4,302
METER PERSEGI DAN BOLEH MENEMPATKAN
3000 ORANG TEMPAT DUDUK.
 DEWAN BANKUET ADALAH 4.347 METER
PERSEGI DAN TIN TEMPAT DUDUK SATU
MAKSIMUM 4,500 KOKTEL GAYA, DAN 2,000
BUAH PARTI MEREKA.
 DEWAN KETUA NEGERI-NEGERI ADALAH 518
METER PERSEGI DAN TIN TEMPAT DUDUK 184
GAYA TEATER.
 DARI SEGI CARPARK TERDAPAT KIRA-KIRA
1,200.
 BAHAN DAN BINAAN :
 KACA
 KONKRIT
 BESI
 MARBLE
 KELULI
 TERDAPAT UKIRAN
KONSEP MATA PERAK YANG DIAMBIL
DARI PENDING PERAK
DEWAN YANG BERBENTUK BULAT SEPERTI MATA
PERAK DAN BENTUK TAPAK SPERTI WAU BULAN
MENARA TELEKOM
 MENARA TELEKOM IALAH BANGUNAN IBU
PEJABAT TELEKOM M,ALAYSIA BHD YANG
TERLETAK DI LEMBAH PANTAI, KUALA LUMPUR.
 DIBINA PADA TAHUN 1998-2001.
 KONSEP - MODEN DAN PUCUK REBUNG
 DIGUNAKAN SEBAGAI PEJABAT TELEKOM
MALAYSIA.
 55 TINGKAT (BANGUNAN YANG RENDAH)
 77 TINGKAT (BANGUNAN YANG TINGGI)
 KETINGGIAN – 310M (1017 KAKI)
 KELUASAN TINGKAT – 1.6 JUTA KAKI PERSEGI.
 BANGUNAN INI MERUPAKAN BANGUNAN KE-3
TERTINGGI DI MALAYSIA SELEPAS MENARA
BERKEMBAR PETRONAS.
 IA TELAH DIREKA SEPERTI MENAMPAKKAN
SHOOT OF BAMBOO.
 STRUKTUR TERSEBUT DIAMBIL DARIPADA
SEORANG PENGUKIR PATUNG DAN PELUKIS
LATIFF MOHIDIN YANG DIKATAKAN SEBAGAI
PUCUK REBUNG.
 TERDAPAT TEATER YANG BO;EH MENAMPUNG
SERAMAI 2500 ORANG.
 DEWAN PAMERAN YANG MEMPUNYAI HAWA
DINGIN, LIF DAN RUANG PEJABAT YANG BOLEH
MENAMPUNG SERAMAI 7000 ORANG.
 JIKA KITA MELIHAT MENARA INI, IA SAMA
SEPERTI HOTEL BURJ AL-ARAB DI DUBAI.
TEMPAT PENDARATAN HELIKOPTER
MENARA MAYBANK
 DIBINA PADA TAHUN 1998
 MEMPUNYAI KETINGGIAN MAKSIMUM 799
KAKI/244M JENIS BANGUNAN – SKYSCRAPER
 IA MERUPAKAN IBU PEJABAT MALAYAN
BANKING BERHAD.
 BANGUNAN INI MEMPUNYAI KETINGGIAN 50
TINGKAT DENGAN KELUASAN KESELURUHAN
RUANG SEBANYAK 170,000 METER PERSEGI
SERTA MEMPUNYAI KAPASITI TEMPAT
MELETAK KERETA SEBANYAK 1700.
 ANGGARAN KOS – RM 234 JUTA
 MENARA INI YANG TERLETAK DI JALAN TUN
PERAK MERUPAKAN BANGUNAN TERTINGGI
DI MALAYSIA PADA TAHUN 1988-1998 SEBELUM
DIAMBIL ALIH OLEH MENARA BERKEMBAR
PETRONAS.
 KONSEP SENI BINA :
 DIREKABENTUK MENGGUNAKAN KONSEP
SARUNG KERIS DIMANA KONSEP INI DAPAT
DILIHAT PADA BANGUNAN ITU SENDIRI DAN
PADA RUANG ASKULATOR MENUJU KE
MANARA YANG DITUTUPI OLEH BUMBUNG
GAJAH MENYUSU YANG MENYERLAHKAN LAGI
KONSEP SARUNG KERIS.
 BANGUNAN INI DILENGKAPI DENGAN SEBUAH
ASKULATOR DA HALA YANG MEMBAWA
PENGUNJUNG DAN PELANGGAN MENARA
MAYBANK TERUS KE LOBBY ATAU PINTU
MASUK UTAMA BANGUNAN TERSEBUT.
 BAHAN DAN BINAAN :
 BATU BATA
 KONKRIT
 BESI
 GLASS
 MARBLE
HIJJAS KASTURI
 HIJJAS KASTURI TELAH DILAHIRKAN PADA TAHUN
1937 DAN KINI BELIAU TELAH MENCECAH 70 TAHUN.
 BELIAU TELAH MENDAPAT PENDIDIKAN AWAL
DALAM BIDANG SENI BINA DAN PERANCANG
BANDAR DAN WILAYAH DI UNIVERSITY
MELBOURN,AUTRALIA PADA PERINGKAT SARJANA
MUDA.
 PADA TAHUN 1977, BELIAU TELAH MENUBUHKAN
SEBUAH IRMA YANG DIBERI NAMA BERSEMPENA
DENGAN NAMA BELIAU SENDIRI IAITU HIJJAS
ASSOCIATES SDN.
 BELIAU MERUPAKN SALAH SEORANG ARKITEK
YANG TERKENAL DI MALAYSIA.
 SELAIN MEREKABENTUK BANGUNAN BELIAU JUGA
TURUT TERLIBAT DALAM PERANCANGAN BANDAR
DI MALAYSIA. SALAH SATU PROJEK PERANCANGAN
BANDAR YANG BELIAUTERLIBAT ADALAH DALAM
PROJEK PEMBANGUNAN PUSAT PENTADBIRAN
KERAJAAN PUTRAJAYA.
 BELIAU JUGA MERUPAKAN SALAH SEORANG ARKITEK
BERDAFTAR DI BAWAH LEMBAGA ARKITEK MALAYSIA
DAN INSTITUT PERANCANGAN MALAYSIA.
 KONSEP BANGUNAN HIJJAS KASTURI ADALAH
BERSIFAT KELAHIRAN SEMULA RUANG, BENTUK DAN
FUNGSI SESEBUAH BANGUNAN ATAU RUMAH-RUMAH
TERDAHULU SEPERTI PENGGUNAAN KONSEP
BERANDA.
 KEMUDIAN KONSEP-KONSEP INI DILAHIRKAN SEMULA
MENJADI SATU KONSEP REKA BENTUK TERBARU
DENGAN SENTUHAN NILAI-NILAI ESTETIK MODEN.
 REKAAN-REKAAN TERBARUNYA MENGENENGAHKAN
ATAU MEMPERKENALKAN KONSEP BANGUNAN PINTAR.
 BERPEGANG KEPADA KONSEP DAN IDEA TRADISIONAL,
HIJJAS KASTURI MENGGUNAKAN BENTUK-BENTUK DAN
PERINCIAN SEMULAJADI ATAU OGANIK PADA SETIAP
REKABENTUK BANGUNANNYA UNTUK
MENGGAMBARKAN KONSEP METAFORA YANG
MENJADI PEGANGAN DAN PRINSIP BELIAU DALAM
MEREKABENTUK SESEBUAH BANGUNAN.
 TERLETAK DI JALAN TUN ABDUL RAZAK, KUALA
LUMPUR.
 KONSEP :
 MODEN
 MEMPUNYAI ELEMEN ISLAM
 BERBENTUK SILINDER
 DIBINA PADA TAHUN 1984
 KETINGGIAN BANGUNAN IALAH 152 METER (498
KAKI) DAN MEMPUNYAI 38 TINGKAT.
 BANGUNAN INI BERFUNGSI SEBAGAI KEWANGAN
ISLAM, HAL YANG BERKAITAN DENGAN HAJI, DAN
LAIN-LAIN LAGI.
 CIRI-CIRI BANGUNAN :
 TINGKAP DIGUNAKAN PADA KESELURUHAN
BANGUNAN.
 TERDAPAT LIMA TIANG UTAMA UNTUK
MENYOKONG.
 BUMBUNG YANG DIGUNAKAN ADALAH BUMBUNG
RATA.
 WARNA BANGUNAN ADALAH WARNA PUTIH.
 TINGKAT 1 HINGGA TINGKAT 8 ADALAH TEMPAT
LETAK KERETA DAN TINGKAT 9 HINGGA 35
DIGUNAKAN SEBAGAI PEJABAT DAN SELEBIHNYA
ADALAH BUMBUNG.
 KEMASAN DALAM BANGUNAN (LOBI) ADALAH
JUBIN PADA BAHAGIAN LANTAI DAN DINDING.
 BENTUK SILING DALAM BANGUNAN (LOBI)
BERBENTUK GERBANG YANG TIDAK MEMPUNYAI
PENYOKONG.
BANGUNAN TABUNG HAJI
 DIBINA PADA TAHUN 1991.
 BERKONSEPKAN MELAYU TRADISIONAL DAN
ALAM SEMULAJADI.
 MERUPAKAN RUMAH KEDIAMAN, STUDIO
ARTIS, TARIAN DAN GALERI.
 MEMPUNYAI KELUASAN HALAMAN SELUAS
14 HEKTAR YANG TERLETAK DI LUAR
KAWASAN KUALA LUMPUR.
 MERUPAKAN SEBUAH PUSAT
PEMBANGUNAN TRADISIONAL DAN LUKISAN
KONTEMPORARI.
 BANGUNAN INI MEMPERLIHATKAN SATU
UNSUR TRADISIONAL PADA ABAD KE-19
RUMAH MELAYU DALAM KAWASAN TAMAN
YANG ASLI.
 CIRI – CIRI BANGUNAN :
 RUMAH UTAMA DIBINA MENGGUNAKAN
KELULI DAN KONKRIT, BENTUK RUMAH
TERSEBUT BERKAITAN DENGAN SENIBINA
MELAYU TRADISIONAL.
 BUMBUNG CURAM DAN MENGUNJUR DALAM
ADALAH SATU LAGI PERSAMAAN JELAS
UNTUK SENIBINA TRADISIONAL.
 GALERI BAWAH TANAH DIGUNAKAN
SEBAGAI TEMPAT MENYIMPAN ALAT-ALAT
PAMERAN SENI VISUAL, KOLEKSI KARYA-
KARYA SENI DI RIMBUN DAHAN, BEKAS
PENGHUNI ARTIS DAN ARTIS
ANTARABANGSA. GALERI BAWAH TANAH
ADALAH SATU RUANG TUNGGAL DENGAN
SAIZ-SAIZ DINDING YANG BERBEZA,
KELILING RINGAN SATU DAN TELAGA UDARA
YANG PUSAT.
 LANTAI ADALAH BATU PASIR DENGAN SATU
PINGGIR BERHIAS SUNGAI KERIKIL.
RIMBUN DAHAN
BENTUK DALAM BANGUNAN TABUNG
HAJI (LOBBY)
BUMBUNG RATA DIGUNAKAN PADA BANGUNAN TABUNG
RUMAH UTAMA, TERDAPAT KOLAM
SERTA LALUAN KE GALERI BAWAH
TANAH
HIJJAS KASTURI
 DIBINA PADA TAHUN 2000-2003 DAN TTERLETAK DI
PUNCAK TAMAN PUNCAK SELATAN DI PRECINT 5.
 MEMPUNYAI KELUASAN LEBIH KURANG 135,000
METER PERSEGI DAN MEMPUNYAI KETINGGIAN
MAKSIMUM 60METER DARI ARAS LAUT (51 EKAR)
(9 TINGKAT)
 KLIENNYA IALAH PUTRAJAYA HOLDINGS SDN.BHD.
 ANGGARAN KOS RM600 JUTA
 KONSEP SENIBINA :
 PUSAT PERKUMPULAN PUTRAJAYA (PCC),
DIREKABANTUK MENGGUNAKAN KONSEP ‘MATA
PERAK’ DAPAT DILIHAT PADA DEWAN UTAMA.
DIMANA KONSEP INI DIAMBIL DARI ‘SEMENTARA
MENUNGGU PERAK’ (PENDING RAJA, PLATING
PENYADURAN PERAK). IA BERBENTUK BULAT DAN
BENTUK TAPAKNYA SEPERTI ‘WAU BULAN’.
 BAGI MENGURANGKAN KEBUNDARAN STRUKTUR
BUMBUNGNYA, IA DIREKA SEPERTI ORIGAMI
BERKELEBET.
 DARI BAHAGIAN HADAPAN, TEPI BUMBUNG ATAU
SAYAP-SAYAPNYA DIANGKAT DAN MENGUNJUR
LUAS KE DINDING.
 IA MEMBER CAHAYA SECARA DAYLIGHTS DAN
SEMULAJADI MELALUI TINGKAP.
 BENTUK TINGKAP DIGAMBARKAN SEBAGAI
DISSTINSIF DAN SEMASA.
 DI DALAM BANGUNAN INI TERDAPAT :
 1 ORANG KETUA DEWAN NEGERI-NEGERI.
 1 BUAH DEWAN PLENO
 1 DEWAN BANKUET
 2 DEWAN SERBAGUNA
 10 BUAH BILIK PERSIDANGAN
 7 VVIP / BILIK-BILIK BILATERAL
 1 VVIP MELEPAK
 33 BUAH BILIK MESYUARAT
 2 BUAH GALERI AWAM
 1 BUAH RESTORAN
 2 PARAS TINGKAT BAWAH TANAH TEMPAT
MELETAK KENDERAAN.
PUSAT PERKUMPULAN PUTRAJAYA
 DIBINA PADA TAHUN 1998
 MEMPUNYAI KETINGGIAN MAKSIMUM 799
KAKI/244M JENIS BANGUNAN – SKYSCRAPER
 IA MERUPAKAN IBU PEJABAT MALAYAN BANKING
BERHAD.
 BANGUNAN INI MEMPUNYAI KETINGGIAN 50
TINGKAT DENGAN KELUASAN KESELURUHAN
RUANG SEBANYAK 170,000 METER PERSEGI
SERTA MEMPUNYAI KAPASITI TEMPAT MELETAK
KERETA SEBANYAK 1700.
 ANGGARAN KOS – RM 234 JUTA
 MENARA INI YANG TERLETAK DI JALAN TUN
PERAK MERUPAKAN BANGUNAN TERTINGGI DI
MALAYSIA PADA TAHUN 1988-1998 SEBELUM
DIAMBIL ALIH OLEH MENARA BERKEMBAR
PETRONAS.
 KONSEP SENI BINA :
 DIREKABENTUK MENGGUNAKAN KONSEP
SARUNG KERIS DIMANA KONSEP INI DAPAT
DILIHAT PADA BANGUNAN ITU SENDIRI DAN
PADA RUANG ASKULATOR MENUJU KE MANARA
YANG DITUTUPI OLEH BUMBUNG GAJAH
MENYUSU YANG MENYERLAHKAN LAGI KONSEP
SARUNG KERIS.
 BANGUNAN INI DILENGKAPI DENGAN SEBUAH
ASKULATOR DA HALA YANG MEMBAWA
PENGUNJUNG DAN PELANGGAN MENARA
MAYBANK TERUS KE LOBBY ATAU PINTU MASUK
UTAMA BANGUNAN TERSEBUT.
MENARA MAYBANK
PUSAT PERKUMPULAN PUTRAJAYA
KONSEP MATA PERAK
DEWAN YANG BERBENTUK BULAT SEPERTI MATA PERAK DAN BENTUK
TAPAK SPERTI WAU BULAN
MENARA TELEKOM
 MENARA TELEKOM IALAH BANGUNAN
IBU PEJABAT TELEKOM M,ALAYSIA BHD
YANG TERLETAK DI LEMBAH PANTAI,
KUALA LUMPUR.
 DIBINA PADA TAHUN 1998-2001.
 KONSEP - MODEN DAN PUCUK REBUNG
 DIGUNAKAN SEBAGAI PEJABAT
TELEKOM MALAYSIA.
 55 TINGKAT (BANGUNAN YANG RENDAH)
 77 TINGKAT (BANGUNAN YANG TINGGI)
 KETINGGIAN – 310M (1017 KAKI)
 KELUASAN TINGKAT – 1.6 JUTA KAKI
PERSEGI.
 BANGUNAN INI MERUPAKAN BANGUNAN
KE-3 TERTINGGI DI MALAYSIA SELEPAS
MENARA BERKEMBAR PETRONAS.
 IA TELAH DIREKA SEPERTI
MENAMPAKKAN SHOOT OF BAMBOO.
 STRUKTUR TERSEBUT DIAMBIL
DARIPADA SEORANG PENGUKIR
PATUNG DAN PELUKIS LATIFF MOHIDIN
YANG DIKATAKAN SEBAGAI PUCUK
REBUNG.
BANGUNAN INI DIREKABENTUK DENGAN
MENGGUNAKAN KONSEP DOUBLE GLASS FAÇADE
MENGGUNAKAN KACA ATAU GLASS.
DOUBLE GLASS FAÇADE BERMAKSUD DINDING
BANGUNAN TERSEBUT BERSIFAT DUA LAPIS
MENGGUNAKAN KONSEP IN-OUT DAN OUT-IN UNTUK
MEMBERIKAN KESERASIAN KEPADA BANGUNAN
DENGAN KEADAAN ALAM DISEKELILINGNYA.
BANGUNAN INI MEMPUNYAI TINGKAP ‘LOUVRES’
YANG BERTINDAK JUGA SEBAGAI DINDING PADA
BANGUNAN TERSEBUT.
LOUVRES-LOUVRES INI BERSIFAT MENDATAR DAN
DILENGKAPI DENGAN GRIL-GRIL BESI BERSIFAT
MENEGAK.
SELAIN ITU IA JUGA MEMPUNYAI SEBUAH SKRIN
MENEGAK YANG BERFUNGSI SEBAGAI ALAT UNTUK
MENGAWAL ALIRAN MASUK CAHAYA MATAHARI KE
DALAM BANGUNAN KERANA BANGUNAN TERSEBUT
BERSIFAT IN-OUT DAN OUT-IN IAITU IA BERSIFAT
‘TRANSPARENT’.
BANGUNAN INI JUGA MEMPUNYAI SEBUAH ATRIUM
IAITU SEBUAH KAWASAN TERBUKA YANG TERLETAK
DITENGAH-TENGAH RUANG BANGUNAN
TERSEBUT.IA BERFUNGSI SEBAGAI SEBUANH
RUANG-RUANG YANG MENEMPATKAN RUANG-
RUANG PEJABAT.
BUMBUNG ATRIUM INI DIREKABANTUK
MENGGUNAKAN BUMBUNG BERKONSEPKAN SKY-
LIGHT DIMANA SKY-LIGHT INI SECARA TIDAK
LANGSUNG BERFUNGSI SEBAGAI SUMBER
PENCAHAYAAN SEMULAJADI KEPADA RUANG
DALAMAN BANGUNAN TERSEBUT TERUTAMANYA
PADA RUANG ATRIUM.
BANGUNAN INI DIBINA DENGAN 6 ARAS LANTAI.
RUANG DALAMAN BANGUNAN INI DIREKABENTUK
MELALUI PENDEKATAN OPEN AIR BUILDING DIMANA
RUANG DALAMAN BANGUNAN INI DIREKABENTUK
TERBUKA DI BAHAGIAN TENGAH (ATRIUM) DAN
DIKELILINGI OLEH BALCONY DISEKELILINGNYA.
BAHAN DAN BINAAN :
BESI, GLASS, KONKRIT DAN TRANSPARENCY
STRUKTUR BANGUNAN :
STRUKTUR TIANG DAN RASUK DARIPADA BESI.
STRUKTUR BUMBUNG DARI JENIS BESI.
SIDC SC HEADQUARTERS, K.L
SIDC SC HEADQUARTERS K.L
TEMPAT
PENDARATAN
HELIKOPTER

Hijjas kasturi

  • 1.
    PENGENALAN  HIJJAS KASTURITELAH DILAHIRKAN PADA TAHUN 1937 DAN KINI BELIAU TELAH MENCECAH 70 TAHUN.  BELIAU TELAH MENDAPAT PENDIDIKAN AWAL DALAM BIDANG SENI BINA DAN PERANCANG BANDAR DAN WILAYAH DI UNIVERSITY MELBOURN,AUTRALIA PADA PERINGKAT SARJANA MUDA.  PADA TAHUN 1977, BELIAU TELAH MENUBUHKAN SEBUAH IRMA YANG DIBERI NAMA BERSEMPENA DENGAN NAMA BELIAU SENDIRI IAITU HIJJAS ASSOCIATES SDN.  BELIAU MERUPAKAN SALAH SEORANG ARKITEK YANG TERKENAL DI MALAYSIA.  SELAIN MEREKABENTUK BANGUNAN BELIAU JUGA TURUT TERLIBAT DALAM PERANCANGAN BANDAR DI MALAYSIA. SALAH SATU PROJEK PERANCANGAN BANDAR YANG BELIAUTERLIBAT ADALAH DALAM PROJEK PEMBANGUNAN PUSAT PENTADBIRAN KERAJAAN PUTRAJAYA.  BELIAU JUGA MERUPAKAN SALAH SEORANG ARKITEK BERDAFTAR DI BAWAH LEMBAGA ARKITEK MALAYSIA DAN INSTITUT PERANCANGAN MALAYSIA.  KONSEP BANGUNAN HIJJAS KASTURI ADALAH BERSIFAT KELAHIRAN SEMULA RUANG, BENTUK DAN FUNGSI SESEBUAH BANGUNAN ATAU RUMAH-RUMAH TERDAHULU SEPERTI PENGGUNAAN KONSEP BERANDA.  KEMUDIAN KONSEP-KONSEP INI DILAHIRKAN SEMULA MENJADI SATU KONSEP REKA BENTUK TERBARU DENGAN SENTUHAN NILAI-NILAI ESTETIK MODEN.  REKAAN-REKAAN TERBARUNYA MENGENENGAHKAN ATAU MEMPERKENALKAN KONSEP BANGUNAN PINTAR.  BERPEGANG KEPADA KONSEP DAN IDEA TRADISIONAL, HIJJAS KASTURI MENGGUNAKAN BENTUK-BENTUK DAN PERINCIAN SEMULAJADI ATAU OGANIK PADA SETIAP REKABENTUK BANGUNANNYA UNTUK MENGGAMBARKAN KONSEP METAFORA YANG MENJADI PEGANGAN DAN PRINSIP BELIAU DALAM MEREKABENTUK SESEBUAH BANGUNAN.
  • 2.
    BANGUNAN TABUNG HAJI BENTUKDALAM BANGUNAN TABUNG HAJI (LOBBY) - TINGKAP DIGUNAKAN PADA KESELURUHAN BANGUNAN TIANG YANG BERSAIZ BESAR DIGUNAKAN UNTUK MENYOKONG
  • 3.
     TERLETAK DIJALAN TUN ABDUL RAZAK, KUALA LUMPUR.  KONSEP :  MODEN  MEMPUNYAI ELEMEN ISLAM  BERBENTUK SILINDER  DIBINA PADA TAHUN 1984  KETINGGIAN BANGUNAN IALAH 152 METER (498 KAKI) DAN MEMPUNYAI 38 TINGKAT.  BANGUNAN INI BERFUNGSI SEBAGAI KEWANGAN ISLAM, HAL YANG BERKAITAN DENGAN HAJI, DAN LAIN-LAIN LAGI.  CIRI-CIRI BANGUNAN :  TINGKAP DIGUNAKAN PADA KESELURUHAN BANGUNAN.  TERDAPAT LIMA TIANG UTAMA UNTUK MENYOKONG.  BUMBUNG YANG DIGUNAKAN ADALAH BUMBUNG RATA.  WARNA BANGUNAN ADALAH WARNA PUTIH.  TINGKAT 1 HINGGA TINGKAT 8 ADALAH TEMPAT LETAK KERETA DAN TINGKAT 9 HINGGA 35 DIGUNAKAN SEBAGAI PEJABAT DAN SELEBIHNYAADALAH BUMBUNG.  KEMASAN DALAM BANGUNAN (LOBI) ADALAH JUBIN PADA BAHAGIAN LANTAI DAN DINDING.  BENTUK SILING DALAM BANGUNAN (LOBI) BERBENTUK GERBANG YANG TIDAK MEMPUNYAI PENYOKONG. BUMBUNG RATA DIGUNAKAN PADA BANGUNAN TABUNG HAJI
  • 4.
  • 5.
     DIBINA PADATAHUN 1991.  BERKONSEPKAN MELAYU TRADISIONAL DAN ALAM SEMULAJADI.  MERUPAKAN RUMAH KEDIAMAN, STUDIO ARTIS, TARIAN DAN GALERI.  MEMPUNYAI KELUASAN HALAMAN SELUAS 14 HEKTAR YANG TERLETAK DI LUAR KAWASAN KUALA LUMPUR.  MERUPAKAN SEBUAH PUSAT PEMBANGUNAN TRADISIONAL DAN LUKISAN KONTEMPORARI.  BANGUNAN INI MEMPERLIHATKAN SATU UNSUR TRADISIONAL PADA ABAD KE-19 RUMAH MELAYU DALAM KAWASAN TAMAN YANG ASLI.  RIMBUN DAHAN ADALAH RUMAH ARKITEK HIJJAS KASTURI DAN ANGELA HIJJAS DI KAMPUNG KUANG LUAR KUALA LUMPUR, MALAYSIA.  HIJJAS KASTURI TELAH MEMBELI TANAH ITU PADA TAHUN 1972.  RUMAH UTAMA TELAH DISIAPKAN PADA TAHUN 1989, KEMUDIAN DIIKUTI DENGAN KUATERS KAKITANGAN PADA TAHUN 1991.  GALERI TINGKAT BAWAH TANAH TELAH DIBINA PADA TAHUN 1995/1996, GALERI KERETA KLASIK, STUDIO TARIAN DAN STUDIO-STUDIO ARTIS DAN PANGSAPURI-PANGSAPURI PADA TAHUN 1997.  CIRI – CIRI BANGUNAN :  RUMAH UTAMA DIBINA MENGGUNAKAN KELULI DAN KONKRIT, BENTUK RUMAH TERSEBUT BERKAITAN DENGAN SENIBINA MELAYU TRADISIONAL.  BUMBUNG CURAM DAN MENGUNJUR DALAM ADALAH SATU LAGI PERSAMAAN JELAS UNTUK SENIBINA TRADISIONAL.  GALERI BAWAH TANAH DIGUNAKAN SEBAGAI TEMPAT MENYIMPAN ALAT-ALAT PAMERAN SENI VISUAL, KOLEKSI KARYA-KARYA SENI DI RIMBUN DAHAN, BEKAS PENGHUNI ARTIS DAN ARTIS ANTARABANGSA. GALERI BAWAH TANAH ADALAH SATU RUANG TUNGGAL DENGAN SAIZ-SAIZ DINDING YANG BERBEZA, KELILING RINGAN SATU DAN TELAGA UDARA YANG PUSAT.  LANTAI ADALAH BATU PASIR DENGAN SATU PINGGIR BERHIAS SUNGAI KERIKIL.
  • 6.
     IA ADALAHSALAH SATU DARIPADA BEBERAPA TEMPAT-TEMOAT DI RIMBUN DAHAN MENGGUNAKAN PENYAMAN UDARA YANG BERFUNGSI SEBAGAI PELINDUNG KEADAAN KARYA-KARYA.  STUDIO ARTIS DAN TARIAN DIGUNAKAN SEBAGAI TEMPAT BERLATIH DAN PERSEMBAHAN.  BAHAN- BAHAN BINAAN :  MENGGUNAKAN KONKRIT PADA TIANG.  MENGGUNAKAN KELULI PADA STRUKTUR BUMBUNG. PENTAS DALAM TINGKAT ATAS BILIK LALUAN MASUK KE GALERI BAWAH TANAH
  • 7.
    RUMAH UTAMA,TERDAPAT KOLAM SERTALALUAN KE GALERI BAWAH TANAH STUDIO TARIAN KOLAM
  • 8.
  • 9.
     BANGUNAN INIDIREKABENTUK DENGAN MENGGUNAKAN KONSEP DOUBLE GLASS FAÇADE MENGGUNAKAN KACA ATAU GLASS.  DOUBLE GLASS FAÇADE BERMAKSUD DINDING BANGUNAN TERSEBUT BERSIFAT DUA LAPIS MENGGUNAKAN KONSEP IN-OUT DAN OUT-IN UNTUK MEMBERIKAN KESERASIAN KEPADA BANGUNAN DENGAN KEADAAN ALAM DISEKELILINGNYA.  BANGUNAN INI MEMPUNYAI TINGKAP ‘LOUVRES’ YANG BERTINDAK JUGA SEBAGAI DINDING PADA BANGUNAN TERSEBUT.  LOUVRES-LOUVRES INI BERSIFAT MENDATAR DAN DILENGKAPI DENGAN GRIL-GRIL BESI BERSIFAT MENEGAK.  SELAIN ITU IA JUGA MEMPUNYAI SEBUAH SKRIN MENEGAK YANG BERFUNGSI SEBAGAI ALAT UNTUK MENGAWAL ALIRAN MASUK CAHAYA MATAHARI KE DALAM BANGUNAN KERANA BANGUNAN TERSEBUT BERSIFAT IN-OUT DAN OUT-IN IAITU IA BERSIFAT ‘TRANSPARENT’.  BANGUNAN INI JUGA MEMPUNYAI SEBUAH ATRIUM IAITU SEBUAH KAWASAN TERBUKA YANG TERLETAK DITENGAH-TENGAH RUANG BANGUNAN TERSEBUT.IA BERFUNGSI SEBAGAI SEBUANH RUANG-RUANG YANG MENEMPATKAN RUANG-RUANG PEJABAT.  BUMBUNG ATRIUM INI DIREKABANTUK MENGGUNAKAN BUMBUNG BERKONSEPKAN SKY-LIGHT DIMANA SKY-LIGHT INI SECARA TIDAK LANGSUNG BERFUNGSI SEBAGAI SUMBER PENCAHAYAAN SEMULAJADI KEPADA RUANG DALAMAN BANGUNAN TERSEBUT TERUTAMANYA PADA RUANG ATRIUM.  BANGUNAN INI DIBINA DENGAN 6 ARAS LANTAI.  RUANG DALAMAN BANGUNAN INI DIREKABENTUK MELALUI PENDEKATAN OPEN AIR BUILDING DIMANA RUANG DALAMAN BANGUNAN INI DIREKABENTUK TERBUKA DI BAHAGIAN TENGAH (ATRIUM) DAN DIKELILINGI OLEH BALCONY DISEKELILINGNYA.  BAHAN DAN BINAAN :  BESI, GLASS, KONKRIT DAN TRANSPARENCY  STRUKTUR BANGUNAN :  STRUKTUR TIANG DAN RASUK DARIPADA BESI.  STRUKTUR BUMBUNG DARI JENIS BESI.
  • 10.
    DARI PANDANGAN HADAPAN BUMBUNGSKY-LIGHT YANG BERSTRUKTUR BESI DAN DIBINA DARIPADA BAHAN TRANSPARENT BAGI PENCAHAYAAN SEMULAJADI BAGI RUANG ATRIUM
  • 11.
  • 12.
     DIBINA PADATAHUN 2000-2003 DAN TTERLETAK DI PUNCAK TAMAN PUNCAK SELATAN DI PRECINT 5.  MEMPUNYAI KELUASAN LEBIH KURANG 135,000 METER PERSEGI DAN MEMPUNYAI KETINGGIAN MAKSIMUM 60METER DARI ARAS LAUT (51 EKAR) (9 TINGKAT)  KLIENNYA IALAH PUTRAJAYA HOLDINGS SDN.BHD.  ANGGARAN KOS RM600 JUTA  KONSEP SENIBINA :  PUSAT PERKUMPULAN PUTRAJAYA (PCC), DIREKABANTUK MENGGUNAKAN KONSEP ‘MATA PERAK’ DAPAT DILIHAT PADA DEWAN UTAMA. DIMANA KONSEP INI DIAMBIL DARI ‘SEMENTARA MENUNGGU PERAK’ (PENDING RAJA, PLATING PENYADURAN PERAK). IA BERBENTUK BULAT DAN BENTUK TAPAKNYA SEPERTI ‘WAU BULAN’.  BAGI MENGURANGKAN KEBUNDARAN STRUKTUR BUMBUNGNYA, IA DIREKA SEPERTI ORIGAMI BERKELEBET.  DARI BAHAGIAN HADAPAN, TEPI BUMBUNG ATAU SAYAP-SAYAPNYA DIANGKAT DAN MENGUNJUR LUAS KE DINDING.  IA MEMBER CAHAYA SECARA DAYLIGHTS DAN SEMULAJADI MELALUI TINGKAP.  BENTUK TINGKAP DIGAMBARKAN SEBAGAI DISSTINSIF DAN SEMASA.  DI DALAM BANGUNAN INI TERDAPAT :  1 ORANG KETUA DEWAN NEGERI-NEGERI.  1 BUAH DEWAN PLENO  1 DEWAN BANKUET  2 DEWAN SERBAGUNA  10 BUAH BILIK PERSIDANGAN  7 VVIP / BILIK-BILIK BILATERAL  1 VVIP MELEPAK  33 BUAH BILIK MESYUARAT  2 BUAH GALERI AWAM  1 BUAH RESTORAN  2 PARAS TINGKAT BAWAH TANAH TEMPAT MELETAK KENDERAAN.
  • 13.
     DEWAN MESYUARATTERBESAR ADALAH DEWAN PLENO YANG MERUPAKAN 4,302 METER PERSEGI DAN BOLEH MENEMPATKAN 3000 ORANG TEMPAT DUDUK.  DEWAN BANKUET ADALAH 4.347 METER PERSEGI DAN TIN TEMPAT DUDUK SATU MAKSIMUM 4,500 KOKTEL GAYA, DAN 2,000 BUAH PARTI MEREKA.  DEWAN KETUA NEGERI-NEGERI ADALAH 518 METER PERSEGI DAN TIN TEMPAT DUDUK 184 GAYA TEATER.  DARI SEGI CARPARK TERDAPAT KIRA-KIRA 1,200.  BAHAN DAN BINAAN :  KACA  KONKRIT  BESI  MARBLE  KELULI  TERDAPAT UKIRAN KONSEP MATA PERAK YANG DIAMBIL DARI PENDING PERAK DEWAN YANG BERBENTUK BULAT SEPERTI MATA PERAK DAN BENTUK TAPAK SPERTI WAU BULAN
  • 15.
  • 16.
     MENARA TELEKOMIALAH BANGUNAN IBU PEJABAT TELEKOM M,ALAYSIA BHD YANG TERLETAK DI LEMBAH PANTAI, KUALA LUMPUR.  DIBINA PADA TAHUN 1998-2001.  KONSEP - MODEN DAN PUCUK REBUNG  DIGUNAKAN SEBAGAI PEJABAT TELEKOM MALAYSIA.  55 TINGKAT (BANGUNAN YANG RENDAH)  77 TINGKAT (BANGUNAN YANG TINGGI)  KETINGGIAN – 310M (1017 KAKI)  KELUASAN TINGKAT – 1.6 JUTA KAKI PERSEGI.  BANGUNAN INI MERUPAKAN BANGUNAN KE-3 TERTINGGI DI MALAYSIA SELEPAS MENARA BERKEMBAR PETRONAS.  IA TELAH DIREKA SEPERTI MENAMPAKKAN SHOOT OF BAMBOO.  STRUKTUR TERSEBUT DIAMBIL DARIPADA SEORANG PENGUKIR PATUNG DAN PELUKIS LATIFF MOHIDIN YANG DIKATAKAN SEBAGAI PUCUK REBUNG.  TERDAPAT TEATER YANG BO;EH MENAMPUNG SERAMAI 2500 ORANG.  DEWAN PAMERAN YANG MEMPUNYAI HAWA DINGIN, LIF DAN RUANG PEJABAT YANG BOLEH MENAMPUNG SERAMAI 7000 ORANG.  JIKA KITA MELIHAT MENARA INI, IA SAMA SEPERTI HOTEL BURJ AL-ARAB DI DUBAI.
  • 17.
  • 18.
  • 19.
     DIBINA PADATAHUN 1998  MEMPUNYAI KETINGGIAN MAKSIMUM 799 KAKI/244M JENIS BANGUNAN – SKYSCRAPER  IA MERUPAKAN IBU PEJABAT MALAYAN BANKING BERHAD.  BANGUNAN INI MEMPUNYAI KETINGGIAN 50 TINGKAT DENGAN KELUASAN KESELURUHAN RUANG SEBANYAK 170,000 METER PERSEGI SERTA MEMPUNYAI KAPASITI TEMPAT MELETAK KERETA SEBANYAK 1700.  ANGGARAN KOS – RM 234 JUTA  MENARA INI YANG TERLETAK DI JALAN TUN PERAK MERUPAKAN BANGUNAN TERTINGGI DI MALAYSIA PADA TAHUN 1988-1998 SEBELUM DIAMBIL ALIH OLEH MENARA BERKEMBAR PETRONAS.  KONSEP SENI BINA :  DIREKABENTUK MENGGUNAKAN KONSEP SARUNG KERIS DIMANA KONSEP INI DAPAT DILIHAT PADA BANGUNAN ITU SENDIRI DAN PADA RUANG ASKULATOR MENUJU KE MANARA YANG DITUTUPI OLEH BUMBUNG GAJAH MENYUSU YANG MENYERLAHKAN LAGI KONSEP SARUNG KERIS.  BANGUNAN INI DILENGKAPI DENGAN SEBUAH ASKULATOR DA HALA YANG MEMBAWA PENGUNJUNG DAN PELANGGAN MENARA MAYBANK TERUS KE LOBBY ATAU PINTU MASUK UTAMA BANGUNAN TERSEBUT.  BAHAN DAN BINAAN :  BATU BATA  KONKRIT  BESI  GLASS  MARBLE
  • 20.
    HIJJAS KASTURI  HIJJASKASTURI TELAH DILAHIRKAN PADA TAHUN 1937 DAN KINI BELIAU TELAH MENCECAH 70 TAHUN.  BELIAU TELAH MENDAPAT PENDIDIKAN AWAL DALAM BIDANG SENI BINA DAN PERANCANG BANDAR DAN WILAYAH DI UNIVERSITY MELBOURN,AUTRALIA PADA PERINGKAT SARJANA MUDA.  PADA TAHUN 1977, BELIAU TELAH MENUBUHKAN SEBUAH IRMA YANG DIBERI NAMA BERSEMPENA DENGAN NAMA BELIAU SENDIRI IAITU HIJJAS ASSOCIATES SDN.  BELIAU MERUPAKN SALAH SEORANG ARKITEK YANG TERKENAL DI MALAYSIA.  SELAIN MEREKABENTUK BANGUNAN BELIAU JUGA TURUT TERLIBAT DALAM PERANCANGAN BANDAR DI MALAYSIA. SALAH SATU PROJEK PERANCANGAN BANDAR YANG BELIAUTERLIBAT ADALAH DALAM PROJEK PEMBANGUNAN PUSAT PENTADBIRAN KERAJAAN PUTRAJAYA.  BELIAU JUGA MERUPAKAN SALAH SEORANG ARKITEK BERDAFTAR DI BAWAH LEMBAGA ARKITEK MALAYSIA DAN INSTITUT PERANCANGAN MALAYSIA.  KONSEP BANGUNAN HIJJAS KASTURI ADALAH BERSIFAT KELAHIRAN SEMULA RUANG, BENTUK DAN FUNGSI SESEBUAH BANGUNAN ATAU RUMAH-RUMAH TERDAHULU SEPERTI PENGGUNAAN KONSEP BERANDA.  KEMUDIAN KONSEP-KONSEP INI DILAHIRKAN SEMULA MENJADI SATU KONSEP REKA BENTUK TERBARU DENGAN SENTUHAN NILAI-NILAI ESTETIK MODEN.  REKAAN-REKAAN TERBARUNYA MENGENENGAHKAN ATAU MEMPERKENALKAN KONSEP BANGUNAN PINTAR.  BERPEGANG KEPADA KONSEP DAN IDEA TRADISIONAL, HIJJAS KASTURI MENGGUNAKAN BENTUK-BENTUK DAN PERINCIAN SEMULAJADI ATAU OGANIK PADA SETIAP REKABENTUK BANGUNANNYA UNTUK MENGGAMBARKAN KONSEP METAFORA YANG MENJADI PEGANGAN DAN PRINSIP BELIAU DALAM MEREKABENTUK SESEBUAH BANGUNAN.  TERLETAK DI JALAN TUN ABDUL RAZAK, KUALA LUMPUR.  KONSEP :  MODEN  MEMPUNYAI ELEMEN ISLAM  BERBENTUK SILINDER  DIBINA PADA TAHUN 1984  KETINGGIAN BANGUNAN IALAH 152 METER (498 KAKI) DAN MEMPUNYAI 38 TINGKAT.  BANGUNAN INI BERFUNGSI SEBAGAI KEWANGAN ISLAM, HAL YANG BERKAITAN DENGAN HAJI, DAN LAIN-LAIN LAGI.  CIRI-CIRI BANGUNAN :  TINGKAP DIGUNAKAN PADA KESELURUHAN BANGUNAN.  TERDAPAT LIMA TIANG UTAMA UNTUK MENYOKONG.  BUMBUNG YANG DIGUNAKAN ADALAH BUMBUNG RATA.  WARNA BANGUNAN ADALAH WARNA PUTIH.  TINGKAT 1 HINGGA TINGKAT 8 ADALAH TEMPAT LETAK KERETA DAN TINGKAT 9 HINGGA 35 DIGUNAKAN SEBAGAI PEJABAT DAN SELEBIHNYA ADALAH BUMBUNG.  KEMASAN DALAM BANGUNAN (LOBI) ADALAH JUBIN PADA BAHAGIAN LANTAI DAN DINDING.  BENTUK SILING DALAM BANGUNAN (LOBI) BERBENTUK GERBANG YANG TIDAK MEMPUNYAI PENYOKONG. BANGUNAN TABUNG HAJI  DIBINA PADA TAHUN 1991.  BERKONSEPKAN MELAYU TRADISIONAL DAN ALAM SEMULAJADI.  MERUPAKAN RUMAH KEDIAMAN, STUDIO ARTIS, TARIAN DAN GALERI.  MEMPUNYAI KELUASAN HALAMAN SELUAS 14 HEKTAR YANG TERLETAK DI LUAR KAWASAN KUALA LUMPUR.  MERUPAKAN SEBUAH PUSAT PEMBANGUNAN TRADISIONAL DAN LUKISAN KONTEMPORARI.  BANGUNAN INI MEMPERLIHATKAN SATU UNSUR TRADISIONAL PADA ABAD KE-19 RUMAH MELAYU DALAM KAWASAN TAMAN YANG ASLI.  CIRI – CIRI BANGUNAN :  RUMAH UTAMA DIBINA MENGGUNAKAN KELULI DAN KONKRIT, BENTUK RUMAH TERSEBUT BERKAITAN DENGAN SENIBINA MELAYU TRADISIONAL.  BUMBUNG CURAM DAN MENGUNJUR DALAM ADALAH SATU LAGI PERSAMAAN JELAS UNTUK SENIBINA TRADISIONAL.  GALERI BAWAH TANAH DIGUNAKAN SEBAGAI TEMPAT MENYIMPAN ALAT-ALAT PAMERAN SENI VISUAL, KOLEKSI KARYA- KARYA SENI DI RIMBUN DAHAN, BEKAS PENGHUNI ARTIS DAN ARTIS ANTARABANGSA. GALERI BAWAH TANAH ADALAH SATU RUANG TUNGGAL DENGAN SAIZ-SAIZ DINDING YANG BERBEZA, KELILING RINGAN SATU DAN TELAGA UDARA YANG PUSAT.  LANTAI ADALAH BATU PASIR DENGAN SATU PINGGIR BERHIAS SUNGAI KERIKIL. RIMBUN DAHAN BENTUK DALAM BANGUNAN TABUNG HAJI (LOBBY) BUMBUNG RATA DIGUNAKAN PADA BANGUNAN TABUNG RUMAH UTAMA, TERDAPAT KOLAM SERTA LALUAN KE GALERI BAWAH TANAH
  • 21.
    HIJJAS KASTURI  DIBINAPADA TAHUN 2000-2003 DAN TTERLETAK DI PUNCAK TAMAN PUNCAK SELATAN DI PRECINT 5.  MEMPUNYAI KELUASAN LEBIH KURANG 135,000 METER PERSEGI DAN MEMPUNYAI KETINGGIAN MAKSIMUM 60METER DARI ARAS LAUT (51 EKAR) (9 TINGKAT)  KLIENNYA IALAH PUTRAJAYA HOLDINGS SDN.BHD.  ANGGARAN KOS RM600 JUTA  KONSEP SENIBINA :  PUSAT PERKUMPULAN PUTRAJAYA (PCC), DIREKABANTUK MENGGUNAKAN KONSEP ‘MATA PERAK’ DAPAT DILIHAT PADA DEWAN UTAMA. DIMANA KONSEP INI DIAMBIL DARI ‘SEMENTARA MENUNGGU PERAK’ (PENDING RAJA, PLATING PENYADURAN PERAK). IA BERBENTUK BULAT DAN BENTUK TAPAKNYA SEPERTI ‘WAU BULAN’.  BAGI MENGURANGKAN KEBUNDARAN STRUKTUR BUMBUNGNYA, IA DIREKA SEPERTI ORIGAMI BERKELEBET.  DARI BAHAGIAN HADAPAN, TEPI BUMBUNG ATAU SAYAP-SAYAPNYA DIANGKAT DAN MENGUNJUR LUAS KE DINDING.  IA MEMBER CAHAYA SECARA DAYLIGHTS DAN SEMULAJADI MELALUI TINGKAP.  BENTUK TINGKAP DIGAMBARKAN SEBAGAI DISSTINSIF DAN SEMASA.  DI DALAM BANGUNAN INI TERDAPAT :  1 ORANG KETUA DEWAN NEGERI-NEGERI.  1 BUAH DEWAN PLENO  1 DEWAN BANKUET  2 DEWAN SERBAGUNA  10 BUAH BILIK PERSIDANGAN  7 VVIP / BILIK-BILIK BILATERAL  1 VVIP MELEPAK  33 BUAH BILIK MESYUARAT  2 BUAH GALERI AWAM  1 BUAH RESTORAN  2 PARAS TINGKAT BAWAH TANAH TEMPAT MELETAK KENDERAAN. PUSAT PERKUMPULAN PUTRAJAYA  DIBINA PADA TAHUN 1998  MEMPUNYAI KETINGGIAN MAKSIMUM 799 KAKI/244M JENIS BANGUNAN – SKYSCRAPER  IA MERUPAKAN IBU PEJABAT MALAYAN BANKING BERHAD.  BANGUNAN INI MEMPUNYAI KETINGGIAN 50 TINGKAT DENGAN KELUASAN KESELURUHAN RUANG SEBANYAK 170,000 METER PERSEGI SERTA MEMPUNYAI KAPASITI TEMPAT MELETAK KERETA SEBANYAK 1700.  ANGGARAN KOS – RM 234 JUTA  MENARA INI YANG TERLETAK DI JALAN TUN PERAK MERUPAKAN BANGUNAN TERTINGGI DI MALAYSIA PADA TAHUN 1988-1998 SEBELUM DIAMBIL ALIH OLEH MENARA BERKEMBAR PETRONAS.  KONSEP SENI BINA :  DIREKABENTUK MENGGUNAKAN KONSEP SARUNG KERIS DIMANA KONSEP INI DAPAT DILIHAT PADA BANGUNAN ITU SENDIRI DAN PADA RUANG ASKULATOR MENUJU KE MANARA YANG DITUTUPI OLEH BUMBUNG GAJAH MENYUSU YANG MENYERLAHKAN LAGI KONSEP SARUNG KERIS.  BANGUNAN INI DILENGKAPI DENGAN SEBUAH ASKULATOR DA HALA YANG MEMBAWA PENGUNJUNG DAN PELANGGAN MENARA MAYBANK TERUS KE LOBBY ATAU PINTU MASUK UTAMA BANGUNAN TERSEBUT. MENARA MAYBANK PUSAT PERKUMPULAN PUTRAJAYA KONSEP MATA PERAK DEWAN YANG BERBENTUK BULAT SEPERTI MATA PERAK DAN BENTUK TAPAK SPERTI WAU BULAN
  • 22.
    MENARA TELEKOM  MENARATELEKOM IALAH BANGUNAN IBU PEJABAT TELEKOM M,ALAYSIA BHD YANG TERLETAK DI LEMBAH PANTAI, KUALA LUMPUR.  DIBINA PADA TAHUN 1998-2001.  KONSEP - MODEN DAN PUCUK REBUNG  DIGUNAKAN SEBAGAI PEJABAT TELEKOM MALAYSIA.  55 TINGKAT (BANGUNAN YANG RENDAH)  77 TINGKAT (BANGUNAN YANG TINGGI)  KETINGGIAN – 310M (1017 KAKI)  KELUASAN TINGKAT – 1.6 JUTA KAKI PERSEGI.  BANGUNAN INI MERUPAKAN BANGUNAN KE-3 TERTINGGI DI MALAYSIA SELEPAS MENARA BERKEMBAR PETRONAS.  IA TELAH DIREKA SEPERTI MENAMPAKKAN SHOOT OF BAMBOO.  STRUKTUR TERSEBUT DIAMBIL DARIPADA SEORANG PENGUKIR PATUNG DAN PELUKIS LATIFF MOHIDIN YANG DIKATAKAN SEBAGAI PUCUK REBUNG. BANGUNAN INI DIREKABENTUK DENGAN MENGGUNAKAN KONSEP DOUBLE GLASS FAÇADE MENGGUNAKAN KACA ATAU GLASS. DOUBLE GLASS FAÇADE BERMAKSUD DINDING BANGUNAN TERSEBUT BERSIFAT DUA LAPIS MENGGUNAKAN KONSEP IN-OUT DAN OUT-IN UNTUK MEMBERIKAN KESERASIAN KEPADA BANGUNAN DENGAN KEADAAN ALAM DISEKELILINGNYA. BANGUNAN INI MEMPUNYAI TINGKAP ‘LOUVRES’ YANG BERTINDAK JUGA SEBAGAI DINDING PADA BANGUNAN TERSEBUT. LOUVRES-LOUVRES INI BERSIFAT MENDATAR DAN DILENGKAPI DENGAN GRIL-GRIL BESI BERSIFAT MENEGAK. SELAIN ITU IA JUGA MEMPUNYAI SEBUAH SKRIN MENEGAK YANG BERFUNGSI SEBAGAI ALAT UNTUK MENGAWAL ALIRAN MASUK CAHAYA MATAHARI KE DALAM BANGUNAN KERANA BANGUNAN TERSEBUT BERSIFAT IN-OUT DAN OUT-IN IAITU IA BERSIFAT ‘TRANSPARENT’. BANGUNAN INI JUGA MEMPUNYAI SEBUAH ATRIUM IAITU SEBUAH KAWASAN TERBUKA YANG TERLETAK DITENGAH-TENGAH RUANG BANGUNAN TERSEBUT.IA BERFUNGSI SEBAGAI SEBUANH RUANG-RUANG YANG MENEMPATKAN RUANG- RUANG PEJABAT. BUMBUNG ATRIUM INI DIREKABANTUK MENGGUNAKAN BUMBUNG BERKONSEPKAN SKY- LIGHT DIMANA SKY-LIGHT INI SECARA TIDAK LANGSUNG BERFUNGSI SEBAGAI SUMBER PENCAHAYAAN SEMULAJADI KEPADA RUANG DALAMAN BANGUNAN TERSEBUT TERUTAMANYA PADA RUANG ATRIUM. BANGUNAN INI DIBINA DENGAN 6 ARAS LANTAI. RUANG DALAMAN BANGUNAN INI DIREKABENTUK MELALUI PENDEKATAN OPEN AIR BUILDING DIMANA RUANG DALAMAN BANGUNAN INI DIREKABENTUK TERBUKA DI BAHAGIAN TENGAH (ATRIUM) DAN DIKELILINGI OLEH BALCONY DISEKELILINGNYA. BAHAN DAN BINAAN : BESI, GLASS, KONKRIT DAN TRANSPARENCY STRUKTUR BANGUNAN : STRUKTUR TIANG DAN RASUK DARIPADA BESI. STRUKTUR BUMBUNG DARI JENIS BESI. SIDC SC HEADQUARTERS, K.L SIDC SC HEADQUARTERS K.L TEMPAT PENDARATAN HELIKOPTER
