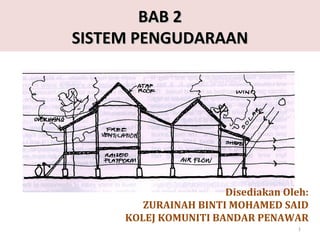

1. BAB 2
SISTEM PENGUDARAAN
Disediakan Oleh:
ZURAINAH BINTI MOHAMED SAID
KOLEJ KOMUNITI BANDAR PENAWAR
1

2. Peredaran udara:
Satu proses pertukaran udara dari ruang-ruang
yang terdapat dalam bangunan.
Negara yang beriklim panas-lembap tropika:
Tiupan angin atau alir udara diperlukan untuk
mempercepatkan proses sejatan
2

3. FUNGSI PENGUDARAAN
a) Untuk memenuhi kehendak kesihatan
- Mengekalkan kualiti udara di dalam bangunan
di atas satu paras minimum, iaitu menukarkan
udara terpakai dengan udara bersih.
- Keadaan ini mesti dipatuhi dalam sebarang
situasi dan rekabentuk.
3

4. - Pengudaraan yang baik dapat membantu:
• Menyediakan oksigen secukupnya untuk
pernafasan, memasak dan melakukan
pelbagai aktiviti.
• Mencegah peningkatan karbon dioksida
yang tinggi dan bau yang tidak
menyenangkan seperti bau badan, makanan,
rokok dan sebagainya
4

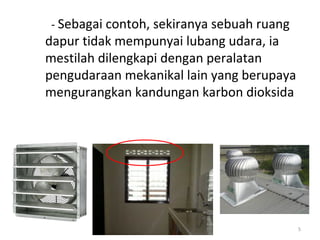

5. - Sebagai contoh, sekiranya sebuah ruang
dapur tidak mempunyai lubang udara, ia
mestilah dilengkapi dengan peralatan
pengudaraan mekanikal lain yang berupaya
mengurangkan kandungan karbon dioksida
5

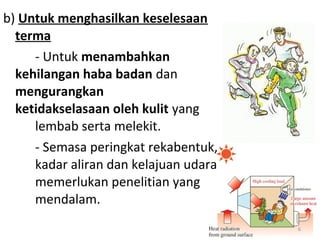

6. b) Untuk menghasilkan keselesaan
terma
- Untuk menambahkan
kehilangan haba badan dan
mengurangkan
ketidakselasaan oleh kulit yang
lembab serta melekit.
- Semasa peringkat rekabentuk,
kadar aliran dan kelajuan udara
memerlukan penelitian yang
mendalam.
6

7. c) Untuk menyejukkan struktur bangunan
- Penting apabila suhu di dalam ruang
bangunan meningkat lebih tinggi
daripada suhu di luar bangunan.
- Lazimnya, suhu meningkat sekiranya
warna digelapkan.
7

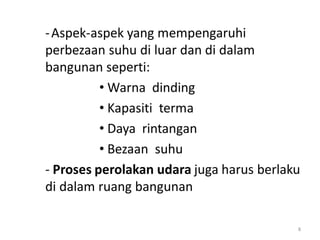

8. 8

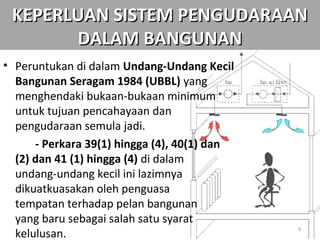

9. KEPERLUAN SISTEM PENGUDARAAN
DALAM BANGUNAN
• Peruntukan di dalam Undang-Undang Kecil
Bangunan Seragam 1984 (UBBL) yang
menghendaki bukaan-bukaan minimum
untuk tujuan pencahayaan dan
pengudaraan semula jadi.
- Perkara 39(1) hingga (4), 40(1) dan
(2) dan 41 (1) hingga (4) di dalam
undang-undang kecil ini lazimnya
dikuatkuasakan oleh penguasa
tempatan terhadap pelan bangunan
yang baru sebagai salah satu syarat
kelulusan.
9

10. - Penyediaan bukaan pada bangunan sama
ada dalam bentuk telaga udara, tingkap, kekisi
dan elemen-elemen dekoratif untuk tujuan
pengudaraan sebenarnya mempunyai kesan
secara langsung dari segi fisiologi khususnya di
dalam hal kebersihan dan pergerakan udara
di dalam bangunan.
- Secara tidak langsung pengudaraan juga
mempengaruhi suhu dan kelembapan udara
di dalam ruang ataupun pada permukaan
dinding bilik.
10

11. - Garispanduan rekabentuk berteraskan iklim
menghendaki luas bukaan pada bangunan di
sekitar 40% hingga 80% daripada luas dinding.
- Undang-undang kecil bangunan seragam
pula hanya menghendaki bukaan seluas 10%
hingga 20% daripada keluasan lantai.
11

12. FAKTOR-FAKTOR YANG
MEMPENGARUHI ALIRAN ANGIN
DALAM BANGUNAN
1. Orientasi
- Halakan bukaan utama / terbesar ke arah angin
utama.
- Angin datang dari arah oblik (45°) berupaya
menambah kelajuan dan memberi taburan yang lebih
sekata di dalam bangunan berbanding arah tegak
(90°)
12

13. 2. Halangan di Luar
- Kelajuan angin akan meningkat sekiranya ada
halangan (kesan terowong)
13

14. 3. Pengudaraan Rentas
- Sekiranya tiada bukaan keluar atau terdapat sekatan
yang penuh, aliran angin tidak akan terbentuk.
- Bukaan keluar perlu disediakan
14

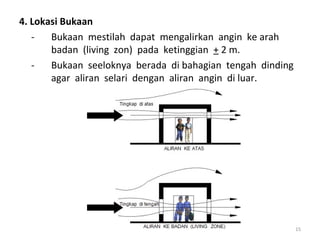

15. 4. Lokasi Bukaan
- Bukaan mestilah dapat mengalirkan angin ke arah
badan (living zon) pada ketinggian + 2 m.
- Bukaan seeloknya berada di bahagian tengah dinding
agar aliran selari dengan aliran angin di luar.
15

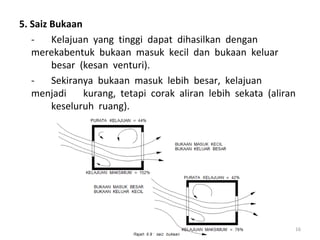

16. 5. Saiz Bukaan
- Kelajuan yang tinggi dapat dihasilkan dengan
merekabentuk bukaan masuk kecil dan bukaan keluar
besar (kesan venturi).
- Sekiranya bukaan masuk lebih besar, kelajuan
menjadi kurang, tetapi corak aliran lebih sekata (aliran
keseluruh ruang).
16

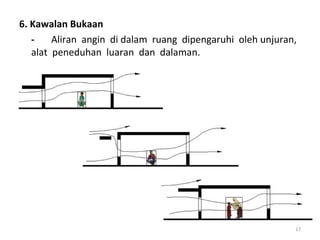

17. 6. Kawalan Bukaan
- Aliran angin di dalam ruang dipengaruhi oleh unjuran,
alat peneduhan luaran dan dalaman.
17

18. 7. Kesan Tingkat / Terowong
- Dipengaruhi oleh kuasa terma
- Berlaku apabila terdapat perbezaan suhu yang besar
antara udara di dalam dan di luar bangunan
18

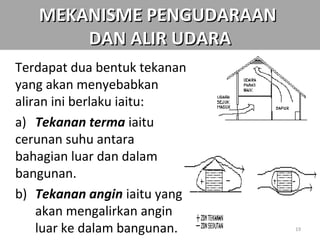

19. MEKANISME PENGUDARAAN
DAN ALIR UDARA
Terdapat dua bentuk tekanan
yang akan menyebabkan
aliran ini berlaku iaitu:
a) Tekanan terma iaitu
cerunan suhu antara
bahagian luar dan dalam
bangunan.
b) Tekanan angin iaitu yang
akan mengalirkan angin
luar ke dalam bangunan. 19

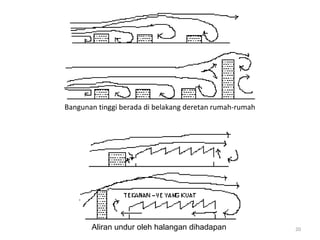

20. Bangunan tinggi berada di belakang deretan rumah-rumah
Aliran undur oleh halangan dihadapan 20

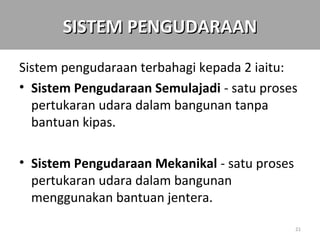

21. SISTEM PENGUDARAAN
Sistem pengudaraan terbahagi kepada 2 iaitu:
• Sistem Pengudaraan Semulajadi - satu proses
pertukaran udara dalam bangunan tanpa
bantuan kipas.
• Sistem Pengudaraan Mekanikal - satu proses
pertukaran udara dalam bangunan
menggunakan bantuan jentera.
21

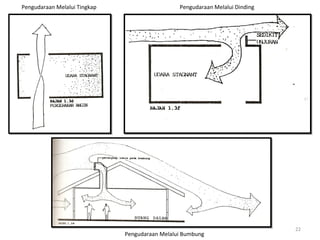

22. Pengudaraan Melalui Tingkap Pengudaraan Melalui Dinding
22
Pengudaraan Melalui Bumbung

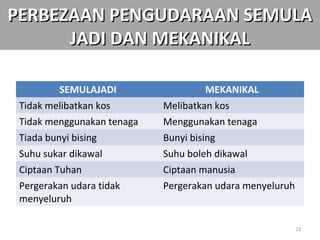

23. PERBEZAAN PENGUDARAAN SEMULA
JADI DAN MEKANIKAL
SEMULAJADI MEKANIKAL
Tidak melibatkan kos Melibatkan kos
Tidak menggunakan tenaga Menggunakan tenaga
Tiada bunyi bising Bunyi bising
Suhu sukar dikawal Suhu boleh dikawal
Ciptaan Tuhan Ciptaan manusia
Pergerakan udara tidak Pergerakan udara menyeluruh
menyeluruh
23

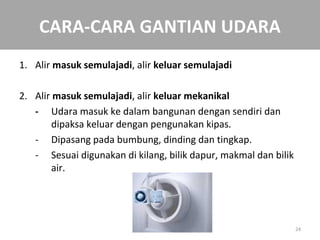

24. CARA-CARA GANTIAN UDARA
1. Alir masuk semulajadi, alir keluar semulajadi
2. Alir masuk semulajadi, alir keluar mekanikal
- Udara masuk ke dalam bangunan dengan sendiri dan
dipaksa keluar dengan pengunakan kipas.
- Dipasang pada bumbung, dinding dan tingkap.
- Sesuai digunakan di kilang, bilik dapur, makmal dan bilik
air.
24

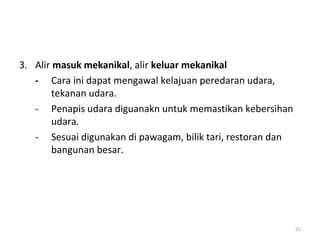

25. 3. Alir masuk mekanikal, alir keluar mekanikal
- Cara ini dapat mengawal kelajuan peredaran udara,
tekanan udara.
- Penapis udara diguanakn untuk memastikan kebersihan
udara.
- Sesuai digunakan di pawagam, bilik tari, restoran dan
bangunan besar.
25

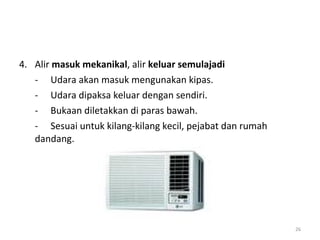

26. 4. Alir masuk mekanikal, alir keluar semulajadi
- Udara akan masuk mengunakan kipas.
- Udara dipaksa keluar dengan sendiri.
- Bukaan diletakkan di paras bawah.
- Sesuai untuk kilang-kilang kecil, pejabat dan rumah
dandang.
26
