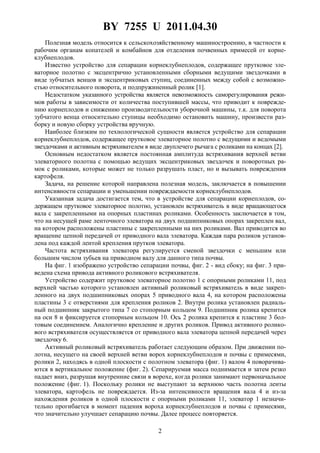

![BY 7255 U 2011.04.30
2
Полезная модель относится к сельскохозяйственному машиностроению, в частности к
рабочим органам копателей и комбайнов для отделения почвенных примесей от корне-
клубнеплодов.
Известно устройство для сепарации корнеклубнеплодов, содержащее прутковое эле-
ваторное полотно с эксцентрично установленными сборными ведущими звездочками в
виде зубчатых венцов и эксцентриковых ступиц, соединенных между собой с возможно-
стью относительного поворота, и подпружиненный ролик [1].
Недостатком указанного устройства является невозможность саморегулирования режи-
мов работы в зависимости от количества поступившей массы, что приводит к поврежде-
нию корнеплодов и снижению производительности уборочной машины, т.к. для поворота
зубчатого венца относительно ступицы необходимо остановить машину, произвести раз-
борку и новую сборку устройства вручную.
Наиболее близким по технологической сущности является устройство для сепарации
корнеклубнеплодов, содержащее прутковое элеваторное полотно с ведущими и ведомыми
звездочками и активным встряхивателем в виде двуплечего рычага с роликами на концах [2].
Основным недостатком является постоянная амплитуда встряхивания верхней ветви
элеваторного полотна с помощью ведущих эксцентриковых звездочек и поворотных ра-
мок с роликами, которые может не только разрушать пласт, но и вызывать повреждения
картофеля.
Задача, на решение которой направлена полезная модель, заключается в повышении
интенсивности сепарации и уменьшении повреждаемости корнеклубнеплодов.
Указанная задача достигается тем, что в устройстве для сепарации корнеплодов, со-
держащем прутковое элеваторное полотно, установлен встряхиватель в виде вращающегося
вала с закрепленными на опорных пластинах роликами. Особенность заключается в том,
что на несущей раме ленточного элеватора на двух подшипниковых опорах закреплен вал,
на котором расположены пластины с закрепленными на них роликами. Вал приводится во
вращение цепной передачей от приводного вала элеватора. Каждая пара роликов установ-
лена под каждой лентой крепления прутков элеватора.
Частота встряхивания элеватора регулируется сменой звездочки с меньшим или
большим числом зубьев на приводном валу для данного типа почвы.
На фиг. 1 изображено устройство сепарации почвы, фиг. 2 - вид сбоку; на фиг. 3 при-
ведена схема привода активного роликового встряхивателя.
Устройство содержит прутковое элеваторное полотно 1 с опорными роликами 11, под
верхней частью которого установлен активный роликовый встряхиватель в виде закреп-
ленного на двух подшипниковых опорах 5 приводного вала 4, на котором расположены
пластины 3 с отверстиями для крепления роликов 2. Внутри ролика установлен радиаль-
ный подшипник закрытого типа 7 со стопорным кольцом 9. Подшипник ролика крепится
на оси 8 и фиксируется стопорным кольцом 10. Ось 2 ролика крепится к пластине 3 бол-
товым соединением. Аналогично крепление и других роликов. Привод активного ролико-
вого встряхивателя осуществляется от приводного вала элеватора цепной передачей через
звездочку 6.
Активный роликовый встряхиватель работает следующим образом. При движении по-
лотна, несущего на своей верхней ветви ворох корнеклубнеплодов и почвы с примесями,
ролики 2, находясь в одной плоскости с полотном элеватора (фиг. 1) валом 4 поворачива-
ются в вертикальное положение (фиг. 2). Сепарируемая масса поднимается и затем резко
падает вниз, разрушая внутренние связи в ворохе, когда ролики занимают первоначальное
положение (фиг. 1). Поскольку ролики не выступают за верхнюю часть полотна ленты
элеватора, картофель не повреждается. Из-за интенсивности вращения вала 4 и из-за
нахождения роликов в одной плоскости с опорными роликами 11, элеватор 1 незначи-
тельно прогибается в момент падения вороха корнеклубнеплодов и почвы с примесями,
что значительно улучшает сепарацию почвы. Далее процесс повторяется.](https://image.slidesharecdn.com/7255-151011075734-lva1-app6891/85/7255-2-320.jpg)
More Related Content
7255

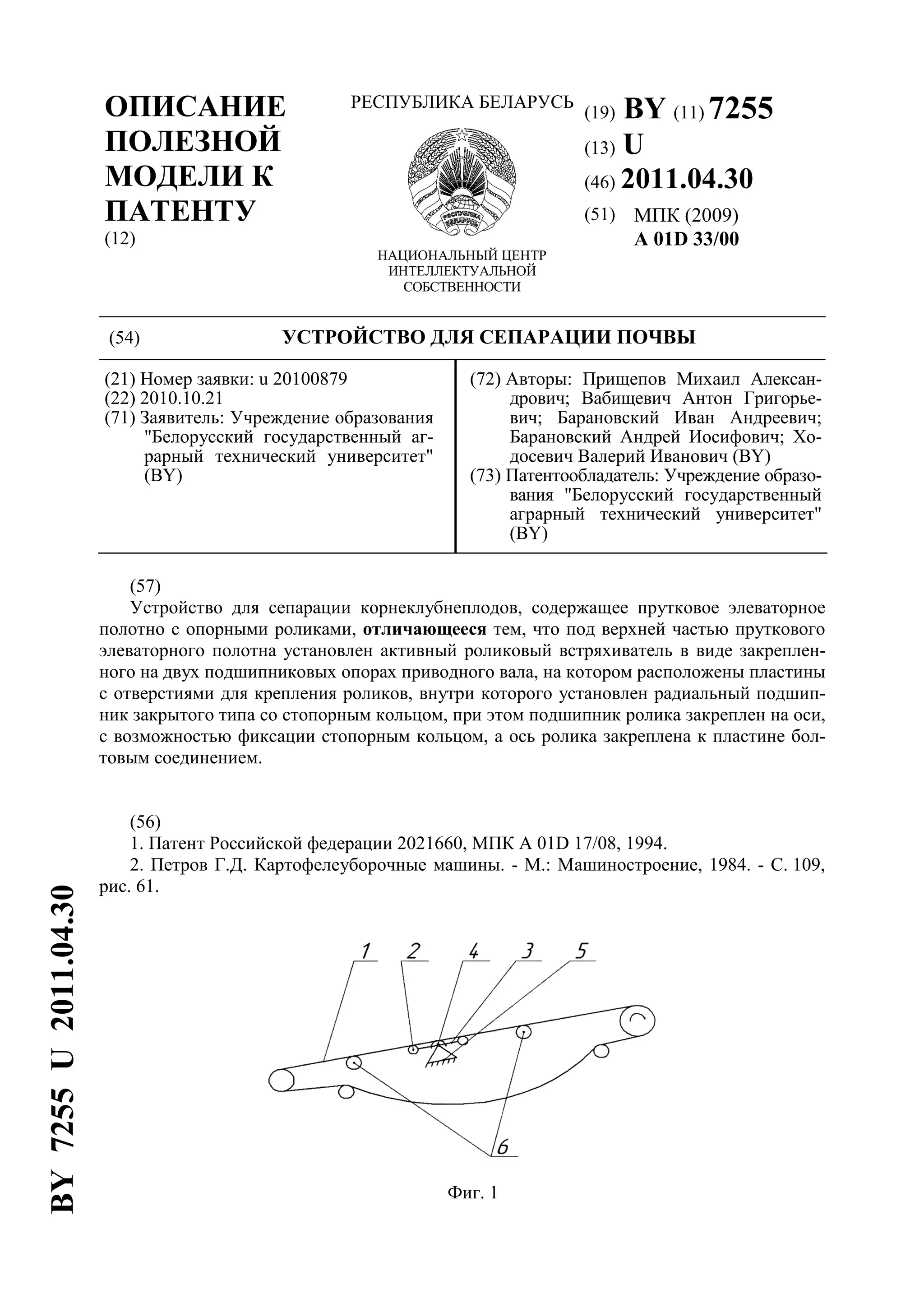

- 1. ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ (12) РЕСПУБЛИКА БЕЛАРУСЬ НАЦИОНАЛЬНЫЙЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (19) BY (11) 7255 (13) U (46) 2011.04.30 (51) МПК (2009) A 01D 33/00 (54) УСТРОЙСТВО ДЛЯ СЕПАРАЦИИ ПОЧВЫ (21) Номер заявки: u 20100879 (22) 2010.10.21 (71) Заявитель: Учреждение образования "Белорусский государственный аг- рарный технический университет" (BY) (72) Авторы: Прищепов Михаил Алексан- дрович; Вабищевич Антон Григорье- вич; Барановский Иван Андреевич; Барановский Андрей Иосифович; Хо- досевич Валерий Иванович (BY) (73) Патентообладатель: Учреждение образо- вания "Белорусский государственный аграрный технический университет" (BY) (57) Устройство для сепарации корнеклубнеплодов, содержащее прутковое элеваторное полотно с опорными роликами, отличающееся тем, что под верхней частью пруткового элеваторного полотна установлен активный роликовый встряхиватель в виде закреплен- ного на двух подшипниковых опорах приводного вала, на котором расположены пластины с отверстиями для крепления роликов, внутри которого установлен радиальный подшип- ник закрытого типа со стопорным кольцом, при этом подшипник ролика закреплен на оси, с возможностью фиксации стопорным кольцом, а ось ролика закреплена к пластине бол- товым соединением. (56) 1. Патент Российской федерации 2021660, МПК A 01D 17/08, 1994. 2. Петров Г.Д. Картофелеуборочные машины. - М.: Машиностроение, 1984. - С. 109, рис. 61. Фиг. 1 BY7255U2011.04.30
- 2. BY 7255 U2011.04.30 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к рабочим органам копателей и комбайнов для отделения почвенных примесей от корне- клубнеплодов. Известно устройство для сепарации корнеклубнеплодов, содержащее прутковое эле- ваторное полотно с эксцентрично установленными сборными ведущими звездочками в виде зубчатых венцов и эксцентриковых ступиц, соединенных между собой с возможно- стью относительного поворота, и подпружиненный ролик [1]. Недостатком указанного устройства является невозможность саморегулирования режи- мов работы в зависимости от количества поступившей массы, что приводит к поврежде- нию корнеплодов и снижению производительности уборочной машины, т.к. для поворота зубчатого венца относительно ступицы необходимо остановить машину, произвести раз- борку и новую сборку устройства вручную. Наиболее близким по технологической сущности является устройство для сепарации корнеклубнеплодов, содержащее прутковое элеваторное полотно с ведущими и ведомыми звездочками и активным встряхивателем в виде двуплечего рычага с роликами на концах [2]. Основным недостатком является постоянная амплитуда встряхивания верхней ветви элеваторного полотна с помощью ведущих эксцентриковых звездочек и поворотных ра- мок с роликами, которые может не только разрушать пласт, но и вызывать повреждения картофеля. Задача, на решение которой направлена полезная модель, заключается в повышении интенсивности сепарации и уменьшении повреждаемости корнеклубнеплодов. Указанная задача достигается тем, что в устройстве для сепарации корнеплодов, со- держащем прутковое элеваторное полотно, установлен встряхиватель в виде вращающегося вала с закрепленными на опорных пластинах роликами. Особенность заключается в том, что на несущей раме ленточного элеватора на двух подшипниковых опорах закреплен вал, на котором расположены пластины с закрепленными на них роликами. Вал приводится во вращение цепной передачей от приводного вала элеватора. Каждая пара роликов установ- лена под каждой лентой крепления прутков элеватора. Частота встряхивания элеватора регулируется сменой звездочки с меньшим или большим числом зубьев на приводном валу для данного типа почвы. На фиг. 1 изображено устройство сепарации почвы, фиг. 2 - вид сбоку; на фиг. 3 при- ведена схема привода активного роликового встряхивателя. Устройство содержит прутковое элеваторное полотно 1 с опорными роликами 11, под верхней частью которого установлен активный роликовый встряхиватель в виде закреп- ленного на двух подшипниковых опорах 5 приводного вала 4, на котором расположены пластины 3 с отверстиями для крепления роликов 2. Внутри ролика установлен радиаль- ный подшипник закрытого типа 7 со стопорным кольцом 9. Подшипник ролика крепится на оси 8 и фиксируется стопорным кольцом 10. Ось 2 ролика крепится к пластине 3 бол- товым соединением. Аналогично крепление и других роликов. Привод активного ролико- вого встряхивателя осуществляется от приводного вала элеватора цепной передачей через звездочку 6. Активный роликовый встряхиватель работает следующим образом. При движении по- лотна, несущего на своей верхней ветви ворох корнеклубнеплодов и почвы с примесями, ролики 2, находясь в одной плоскости с полотном элеватора (фиг. 1) валом 4 поворачива- ются в вертикальное положение (фиг. 2). Сепарируемая масса поднимается и затем резко падает вниз, разрушая внутренние связи в ворохе, когда ролики занимают первоначальное положение (фиг. 1). Поскольку ролики не выступают за верхнюю часть полотна ленты элеватора, картофель не повреждается. Из-за интенсивности вращения вала 4 и из-за нахождения роликов в одной плоскости с опорными роликами 11, элеватор 1 незначи- тельно прогибается в момент падения вороха корнеклубнеплодов и почвы с примесями, что значительно улучшает сепарацию почвы. Далее процесс повторяется.
- 3. BY 7255 U2011.04.30 3 Преимущество заявленной полезной модели перед существующими аналогами заклю- чается в улучшении сепарируемости почвы и уменьшении повреждаемости корнеклубне- плодов. Технический результат от использования полезной модели заключается в повышении сепарируемости почвы за счет разрыва клубненосного пласта между прутками при враще- нии активного роликового встряхивателя, снижение повреждений происходит в результа- те увеличения площади контакта ленты элеватора с роликами встряхивателя и верхними опорными роликами элеватора. Фиг. 2 Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
