1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7365
(13) U
(46) 2011.06.30
(51) МПК
A 61B 1/227 (2006.01)
A 61B 1/233
A 61B 1/24
(2006.01)
(2006.01)
(54) ОТОЛАРИНГОЛОГИЧЕСКИЙ НАБОР ИНСТРУМЕНТОВ
ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ
(21) Номер заявки: u 20100900
(22) 2010.10.28
(71) Заявитель: Василишин Руслан Сте-
панович (UA)
(72) Автор: Василишин Руслан Степанович
(UA)
(73) Патентообладатель: Василишин Рус-
лан Степанович (UA)
(57)
Отоларингологический набор инструментов одноразового использования, содержащий
шпатель, носовое зеркало и, как минимум, одну ушную воронку, выполненный из пласт-
массы методом литья под давлением, в котором шпатель выполнен в виде плоской удли-
ненной пластины с округленными концами и двумя усилительными ребрами,
размещенными на одной из поверхностей, ушная воронка выполнена в виде конусной и
трубчатой частей с округленными внешними кромками, носовое зеркало выполнено в виде
двух симметричных рычагов, соединенных шарнирно, каждый из которых имеет рабочий
конец, оборудованный половинчатой воронкой с округленными внешними кромками, раз-
мещенной на рабочем конце соответствующего рычага под углом к рычагу, и носовое зер-
кало оборудовано элементом фиксации, отличающийся тем, что шпатель выполнен в виде
Фиг. 1
BY7365U2011.06.30

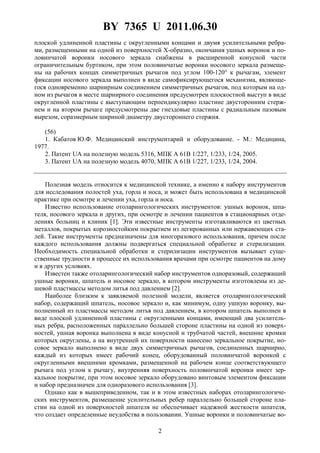

2. BY 7365 U 2011.06.30
2
плоской удлиненной пластины с округленными концами и двумя усилительными ребра-
ми, размещенными на одной из поверхностей X-образно, окончания ушных воронок и по-
ловинчатой воронки носового зеркала снабжены в расширенной конусной части
ограничительным буртиком, при этом половинчатые воронки носового зеркала размеще-
ны на рабочих концах симметричных рычагов под углом 100-120° к рычагам, элемент
фиксации носового зеркала выполнен в виде самофиксирующегося механизма, являюще-
гося одновременно шарнирным соединением симметричных рычагов, под которым на од-
ном из рычагов в месте шарнирного соединения предусмотрен плоскостной выступ в виде
округленной пластины с выступающим перпендикулярно пластине двусторонним стерж-
нем и на втором рычаге предусмотрены две гнездовые пластины с радиальным пазовым
вырезом, соразмерным шириной диаметру двустороннего стержня.
(56)
1. Кабатов Ю.Ф. Медицинский инструментарий и оборудование. - М.: Медицина,
1977.
2. Патент UA на полезную модель 5316, МПК A 61B 1/227, 1/233, 1/24, 2005.
3. Патент UA на полезную модель 4070, МПК A 61B 1/227, 1/233, 1/24, 2004.
Полезная модель относится к медицинской технике, а именно к набору инструментов
для исследования полостей уха, горла и носа, и может быть использована в медицинской
практике при осмотре и лечении уха, горла и носа.
Известно использование отоларингологических инструментов: ушных воронок, шпа-
теля, носового зеркала и других, при осмотре и лечении пациентов в стационарных отде-
лениях больниц и клиник [1]. Эти известные инструменты изготавливаются из цветных
металлов, покрытых корозиостойким покрытием из легированных или нержавеющих ста-
лей. Такие инструменты предназначены для многоразового использования, причем после
каждого использования должны подвергаться специальной обработке и стерилизации.
Необходимость специальной обработки и стерилизации инструментов вызывает суще-
ственные трудности в процессе их использования врачами при осмотре пациентов на дому
и в других условиях.
Известен также отоларингологический набор инструментов одноразовый, содержащий
ушные воронки, шпатель и носовое зеркало, в котором инструменты изготовлены из де-
шевой пластмассы методом литья под давлением [2].
Наиболее близким к заявляемой полезной модели, является отоларингологический
набор, содержащий шпатель, носовое зеркало и, как минимум, одну ушную воронку, вы-
полненный из пластмассы методом литья под давлением, в котором шпатель выполнен в
виде плоской удлиненной пластины с округленными концами, имеющий два усилитель-
ных ребра, расположенных параллельно большей стороне пластины на одной из поверх-
ностей, ушная воронка выполнена в виде конусной и трубчатой частей, внешние кромки
которых округлены, а на внутренней их поверхности нанесено зеркальное покрытие, но-
совое зеркало выполнено в виде двух симметричных рычагов, соединенных шарнирно,
каждый из которых имеет рабочий конец, оборудованный половинчатой воронкой с
округленными внешними кромками, размещенной на рабочем конце соответствующего
рычага под углом к рычагу, внутренняя поверхность половинчатой воронки имеет зер-
кальное покрытие, при этом носовое зеркало оборудовано винтовым элементом фиксации
и набор предназначен для одноразового использования [3].
Однако как в вышеприведенном, так и в этом известных наборах отоларингологиче-
ских инструментов, размещение усилительных ребер параллельно большей стороне пла-
стин на одной из поверхностей шпателя не обеспечивает надежной жесткости шпателя,
что создает определенные неудобства в пользовании. Ушные воронки и половинчатые во-

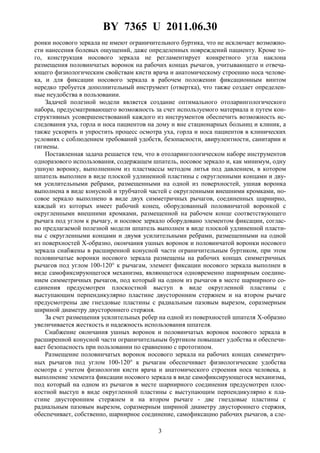

3. BY 7365 U 2011.06.30
3
ронки носового зеркала не имеют ограничительного буртика, что не исключает возможно-
сти нанесения болевых ощущений, даже определенных повреждений пациенту. Кроме то-
го, конструкция носового зеркала не регламентирует конкретного угла наклона
размещения половинчатых воронок на рабочих концах рычагов, учитывающего и отвеча-
ющего физиологическим свойствам кисти врача и анатомическому строению носа челове-
ка, и для фиксации носового зеркала в рабочем положении фиксационным винтом
нередко требуется дополнительный инструмент (отвертка), что также создает определен-
ные неудобства в пользовании.
Задачей полезной модели является создание оптимального отоларингологического
набора, предусматривающего возможность за счет используемого материала и путем кон-
структивных усовершенствований каждого из инструментов обеспечить возможность ис-
следования уха, горла и носа пациентов на дому и вне стационарных больниц и клиник, а
также ускорить и упростить процесс осмотра уха, горла и носа пациентов в клинических
условиях с соблюдением требований удобств, безопасности, авирулентности, санитарии и
гигиены.
Поставленная задача решается тем, что в отоларингологическом наборе инструментов
одноразового использования, содержащем шпатель, носовое зеркало и, как минимум, одну
ушную воронку, выполненном из пластмассы методом литья под давлением, в котором
шпатель выполнен в виде плоской удлиненной пластины с округленными концами и дву-
мя усилительными ребрами, размещенными на одной из поверхностей, ушная воронка
выполнена в виде конусной и трубчатой частей с округленными внешними кромками, но-
совое зеркало выполнено в виде двух симметричных рычагов, соединенных шарнирно,
каждый из которых имеет рабочий конец, оборудованный половинчатой воронкой с
округленными внешними кромками, размещенной на рабочем конце соответствующего
рычага под углом к рычагу, и носовое зеркало оборудовано элементом фиксации, соглас-
но предлагаемой полезной модели шпатель выполнен в виде плоской удлиненной пласти-
ны с округленными концами и двумя усилительными ребрами, размещенными на одной
из поверхностей X-образно, окончания ушных воронок и половинчатой воронки носового
зеркала снабжены в расширенной конусной части ограничительным буртиком, при этом
половинчатые воронки носового зеркала размещены на рабочих концах симметричных
рычагов под углом 100-120° к рычагам, элемент фиксации носового зеркала выполнен в
виде самофиксирующегося механизма, являющегося одновременно шарнирным соедине-
нием симметричных рычагов, под который на одном из рычагов в месте шарнирного со-
единения предусмотрен плоскостной выступ в виде округленной пластины с
выступающим перпендикулярно пластине двусторонним стержнем и на втором рычаге
предусмотрены две гнездовые пластины с радиальным пазовым вырезом, соразмерным
шириной диаметру двустороннего стержня.
За счет размещения усилительных ребер на одной из поверхностей шпателя X-образно
увеличивается жесткость и надежность использования шпателя.
Снабжение окончания ушных воронок и половинчатых воронок носового зеркала в
расширенной конусной части ограничительным буртиком повышает удобства и обеспечи-
вает безопасность при пользовании по сравнению с прототипом.
Размещение половинчатых воронок носового зеркала на рабочих концах симметрич-
ных рычагов под углом 100-120° к рычагам обеспечивает физиологические удобства
осмотра с учетом физиологии кисти врача и анатомического строения носа человека, а
выполнение элемента фиксации носового зеркала в виде самофиксирующегося механизма,
под который на одном из рычагов в месте шарнирного соединения предусмотрен плос-
костной выступ в виде округленной пластины с выступающим перпендикулярно к пла-
стине двусторонним стержнем и на втором рычаге - две гнездовые пластины с
радиальным пазовым вырезом, соразмерным шириной диаметру двустороннего стержня,
обеспечивает, собственно, шарнирное соединение, самофиксацию рабочих рычагов, а сле-

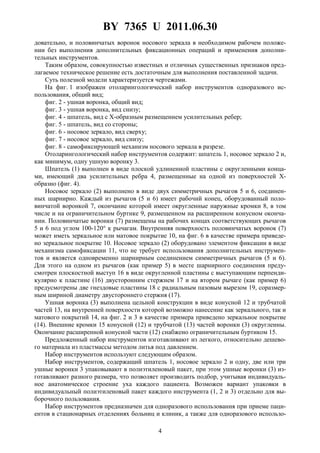

4. BY 7365 U 2011.06.30
4
довательно, и половинчатых воронок носового зеркала в необходимом рабочем положе-
нии без выполнения дополнительных фиксационных операций и применения дополни-
тельных инструментов.
Таким образом, совокупностью известных и отличных существенных признаков пред-
лагаемое техническое решение есть достаточным для выполнения поставленной задачи.
Суть полезной модели характеризуется чертежами.
На фиг. 1 изображен отоларингологический набор инструментов одноразового ис-
пользования, общий вид;
фиг. 2 - ушная воронка, общий вид;
фиг. 3 - ушная воронка, вид снизу;
фиг. 4 - шпатель, вид с X-образным размещением усилительных ребер;

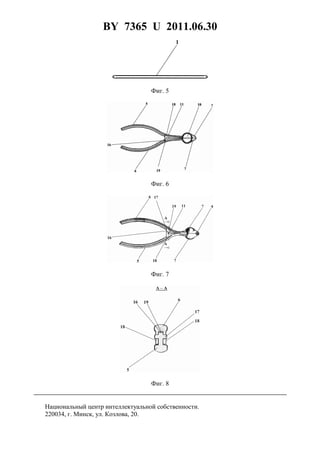

фиг. 5 - шпатель, вид со стороны;
фиг. 6 - носовое зеркало, вид сверху;
фиг. 7 - носовое зеркало, вид снизу;
фиг. 8 - самофиксирующей механизм носового зеркала в разрезе.
Отоларингологический набор инструментов содержит: шпатель 1, носовое зеркало 2 и,
как минимум, одну ушную воронку 3.
Шпатель (1) выполнен в виде плоской удлиненной пластины с округленными конца-
ми, имеющий два усилительных ребра 4, размещенные на одной из поверхностей X-
образно (фиг. 4).
Носовое зеркало (2) выполнено в виде двух симметричных рычагов 5 и 6, соединен-
ных шарнирно. Каждый из рычагов (5 и 6) имеет рабочий конец, оборудованный поло-
винчатой воронкой 7, окончание которой имеет округленные наружные кромки 8, в том
числе и на ограничительном буртике 9, размещенном на расширенном конусном оконча-
нии. Половинчатые воронки (7) размещены на рабочих концах соответствующих рычагов
5 и 6 под углом 100-120° к рычагам. Внутренняя поверхность половинчатых воронок (7)
может иметь зеркальное или матовое покрытие 10, на фиг. 6 в качестве примера приведе-
но зеркальное покрытие 10. Носовое зеркало (2) оборудовано элементом фиксации в виде
механизма самофиксации 11, что не требует использования дополнительных инструмен-
тов и является одновременно шарнирным соединением симметричных рычагов (5 и 6).
Для этого на одном из рычагов (как пример 5) в месте шарнирного соединения преду-
смотрен плоскостной выступ 16 в виде округленной пластины с выступающим перпенди-
кулярно к пластине (16) двусторонним стержнем 17 и на втором рычаге (как пример 6)
предусмотрены две гнездовые пластины 18 с радиальным пазовым вырезом 19, соразмер-
ным шириной диаметру двустороннего стержня (17).
Ушная воронка (3) выполнена цельной конструкции в виде конусной 12 и трубчатой
частей 13, на внутренней поверхности которой возможно нанесение как зеркального, так и
матового покрытий 14, на фиг. 2 и 3 в качестве примера приведено зеркальное покрытие
(14). Внешние кромки 15 конусной (12) и трубчатой (13) частей воронки (3) округленны.
Окончание расширенной конусной части (12) снабжено ограничительным буртиком 15.
Предложенный набор инструментов изготавливают из легкого, относительно дешево-
го материала из пластмассы методом литья под давлением.
Набор инструментов используют следующим образом.
Набор инструментов, содержащий шпатель 1, носовое зеркало 2 и одну, две или три
ушные воронки 3 упаковывают в полиэтиленовый пакет, при этом ушные воронки (3) из-
готавливают разного размера, что позволяет производить подбор, учитывая индивидуаль-
ное анатомическое строение уха каждого пациента. Возможен вариант упаковки в
индивидуальный полиэтиленовый пакет каждого инструмента (1, 2 и 3) отдельно для вы-
борочного пользования.
Набор инструментов предназначен для одноразового использования при приеме паци-
ентов в стационарных отделениях больниц и клиник, а также для одноразового использо-

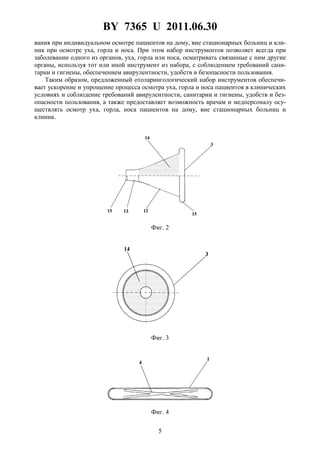

5. BY 7365 U 2011.06.30
5
вания при индивидуальном осмотре пациентов на дому, вне стационарных больниц и кли-
ник при осмотре уха, горла и носа. При этом набор инструментов позволяет всегда при
заболевании одного из органов, уха, горла или носа, осматривать связанные с ним другие
органы, используя тот или иной инструмент из набора, с соблюдением требований сани-
тарии и гигиены, обеспечением авирулентности, удобств и безопасности пользования.
Таким образом, предложенный отоларингологический набор инструментов обеспечи-
вает ускорение и упрощение процесса осмотра уха, горла и носа пациентов в клинических
условиях и соблюдение требований авирулентности, санитарии и гигиены, удобств и без-
опасности пользования, а также предоставляет возможность врачам и медперсоналу осу-
ществлять осмотр уха, горла, носа пациентов на дому, вне стационарных больниц и
клиник.
Фиг. 2
Фиг. 3
Фиг. 4

6. BY 7365 U 2011.06.30
6
Фиг. 5
Фиг. 6
Фиг. 7
Фиг. 8
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
