1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7254
(13) U
(46) 2011.04.30
(51) МПК (2009)
A 01C 3/00
B 01F 7/00
(54) НАСОС-ПОГРУЗЧИК
(21) Номер заявки: u 20100876
(22) 2010.10.21
(71) Заявитель: Учреждение образования
"Белорусский государственный аг-
рарный технический университет"
(BY)
(72) Авторы: Сыманович Виктор Семено-
вич; Скорб Игорь Игоревич (BY)
(73) Патентообладатель: Учреждение образо-
вания "Белорусский государственный
аграрный технический университет"
(BY)
(57)
Насос-погрузчик для навоза, включающий мешалку, электродвигатель, предохрани-
тельную муфту, загрузочный рукав, отличающийся тем, что дополнительно содержит
вал-чулок с центробежным насосом на одном конце, второй конец вала-чулка выполнен с
внутренними шлицами и содержит колесо с наружными шлицами, установленное на валу
мешалки посредством шпоночного соединения, с возможностью перемещения в верти-
кальной плоскости, причем при входе колеса в вал-чулок образуется шлицевое соедине-
ние.
Фиг. 1
BY7254U2011.04.30

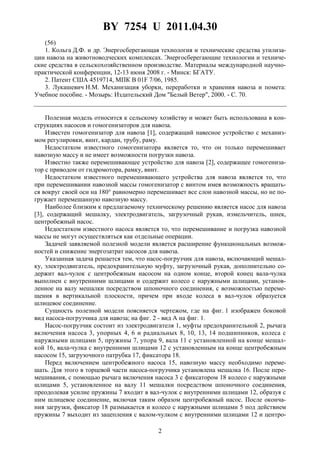

2. BY 7254 U 2011.04.30
2
(56)
1. Кольга Д.Ф. и др. Энергосберегающая технология и технические средства утилиза-
ции навоза на животноводческих комплексах. Энергосберегающие технологии и техниче-
ские средства в сельскохозяйственном производстве. Материалы международной научно-
практической конференции, 12-13 июня 2008 г. - Минск: БГАТУ.
2. Патент США 4519714, МПК B 01F 7/06, 1985.
3. Лукашевич Н.М. Механизация уборки, переработки и хранения навоза и помета:
Учебное пособие. - Мозырь: Издательский Дом "Белый Ветер", 2000. - C. 70.
Полезная модель относится к сельскому хозяйству и может быть использована в кон-
струкциях насосов и гомогенизаторов для навоза.
Известен гомогенизатор для навоза [1], содержащий навесное устройство с механиз-
мом регулировки, винт, кардан, трубу, раму.
Недостатком известного гомогенизатора является то, что он только перемешивает
навозную массу и не имеет возможности погрузки навоза.
Известно также перемешивающее устройство для навоза [2], содержащее гомогениза-
тор с приводом от гидромотора, рамку, винт.
Недостатком известного перемешивающего устройства для навоза является то, что
при перемешивании навозной массы гомогенизатор с винтом имея возможность вращать-
ся вокруг своей оси на 180° равномерно перемешивает все слои навозной массы, но не по-
гружает перемешанную навозную массу.
Наиболее близким к предлагаемому техническому решению является насос для навоза
[3], содержащий мешалку, электродвигатель, загрузочный рукав, измельчитель, шнек,
центробежный насос.
Недостатком известного насоса является то, что перемешивание и погрузка навозной
массы не могут осуществляться как отдельные операции.
Задачей заявляемой полезной модели является расширение функциональных возмож-
ностей и снижение энергозатрат насосов для навоза.
Указанная задача решается тем, что насос-погрузчик для навоза, включающий мешал-
ку, электродвигатель, предохранительную муфту, загрузочный рукав, дополнительно со-
держит вал-чулок с центробежным насосом на одном конце, второй конец вала-чулка
выполнен с внутренними шлицами и содержит колесо с наружными шлицами, установ-
ленное на валу мешалки посредством шпоночного соединения, с возможностью переме-
щения в вертикальной плоскости, причем при входе колеса в вал-чулок образуется
шлицевое соединение.

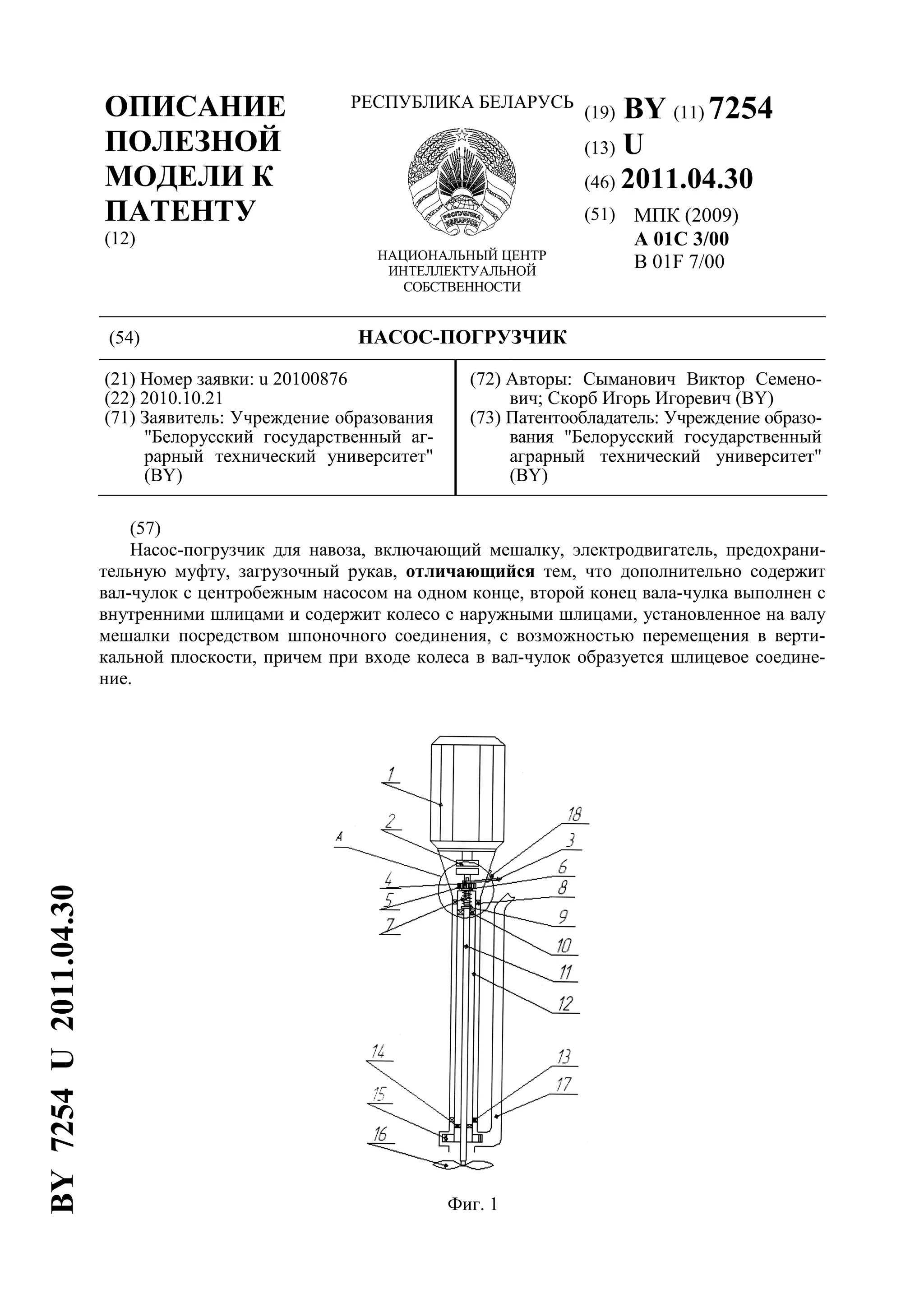

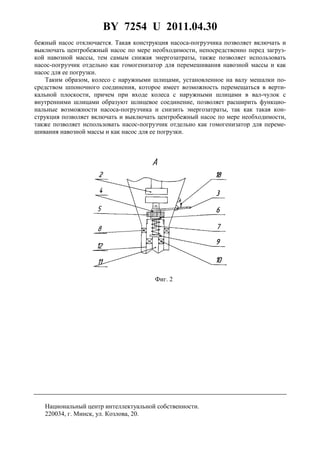

Сущность полезной модели поясняется чертежом, где на фиг. 1 изображен боковой
вид насоса-погрузчика для навоза; на фиг. 2 - вид А на фиг. 1.
Насос-погрузчик состоит из электродвигателя 1, муфты предохранительной 2, рычага
включения насоса 3, упорных 4, 6 и радиальных 8, 10, 13, 14 подшипников, колеса с
наружными шлицами 5, пружины 7, упора 9, вала 11 с установленной на конце мешал-
кой 16, вала-чулка с внутренними шлицами 12 с установленным на конце центробежным
насосом 15, загрузочного патрубка 17, фиксатора 18.
Перед включением центробежного насоса 15, навозную массу необходимо переме-
шать. Для этого в торцевой части насоса-погрузчика установлена мешалка 16. После пере-
мешивания, с помощью рычага включения насоса 3 с фиксатором 18 колесо с наружными
шлицами 5, установленное на валу 11 мешалки посредством шпоночного соединения,
преодолевая усилие пружины 7 входит в вал-чулок с внутренними шлицами 12, образуя с
ним шлицевое соединение, включая таким образом центробежный насос. После оконча-
ния загрузки, фиксатор 18 размыкается и колесо с наружными шлицами 5 под действием
пружины 7 выходит из зацепления с валом-чулком с внутренними шлицами 12 и центро-

3. BY 7254 U 2011.04.30
3
бежный насос отключается. Такая конструкция насоса-погрузчика позволяет включать и
выключать центробежный насос по мере необходимости, непосредственно перед загруз-
кой навозной массы, тем самым снижая энергозатраты, также позволяет использовать
насос-погрузчик отдельно как гомогенизатор для перемешивания навозной массы и как
насос для ее погрузки.
Таким образом, колесо с наружными шлицами, установленное на валу мешалки по-
средством шпоночного соединения, которое имеет возможность перемещаться в верти-
кальной плоскости, причем при входе колеса с наружными шлицами в вал-чулок с
внутренними шлицами образуют шлицевое соединение, позволяет расширить функцио-
нальные возможности насоса-погрузчика и снизить энергозатраты, так как такая кон-
струкция позволяет включать и выключать центробежный насос по мере необходимости,
также позволяет использовать насос-погрузчик отдельно как гомогенизатор для переме-
шивания навозной массы и как насос для ее погрузки.
Фиг. 2
