1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 6720
(13) U
(46) 2010.10.30
(51) МПК (2009)
A 01B 21/00
A 01B 23/00
(54) ПОЧВООБРАБАТЫВАЮЩЕЕ УСТРОЙСТВО
(21) Номер заявки: u 20100323
(22) 2010.03.29
(71) Заявитель: Клименко Владимир Ива-
нович (BY)
(72) Авторы: Клименко Владимир Ивано-
вич; Клименко Виктория Владимиров-
на; Клименко Михаил Владимирович;
Клименко Юрий Владимирович (BY)
(73) Патентообладатель: Клименко Влади-
мир Иванович (BY)
(57)
Почвообрабатывающее устройство, закрепленное на раме агрегата для основной или
поверхностной обработки почвы, включающее стойку с, по меньшей мере, одним разру-
шаемым фиксатором и шарнирным соединением, расположенными в верхней части
устройства, и установленный в нижней части устройства рабочий орган, причем шарнир-
ное соединение может быть выполнено в виде оси поворота, отличающееся тем, что
стойка выполнена в виде, по меньшей мере, одного упругого элемента и имеет, по мень-
шей мере, один ограничитель самопроизвольного перемещения стойки в направлении,
совпадающем или обратном направлению перемещения агрегата.
(56)
1. RU 82507 U1, МПК А 01В 21/08, 2009.
2. FR 2845560, МПК A 01В 21/08, 2004.
3. RU 721112 U1, МПК A 01В 21/08, 2008.

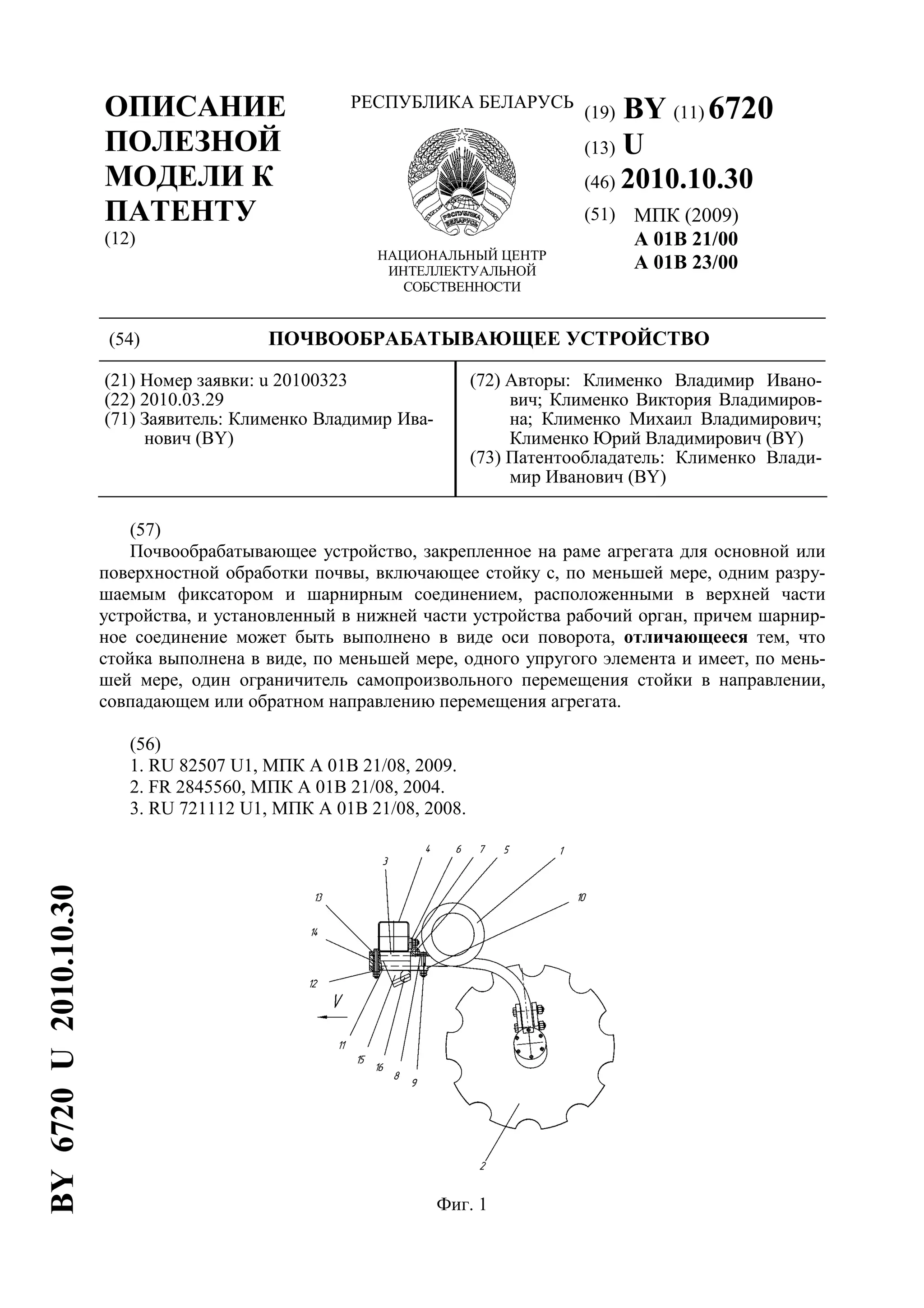

Фиг. 1
BY6720U2010.10.30
2. BY 6720 U 2010.10.30
2
Полезная модель относится к сельскохозяйственному машиностроению, в частности к
рабочим органам для рыхления и измельчения почвы, вычесывания сорняков, и может
быть использована для основной и предпосевной обработки почвы.
Известны режущие диски в составе почвообрабатывающего агрегата[1], устанавлива-
емые на общей раме, на поворотных стойках, при этом режущие диски закреплены на
стойках при помощи кронштейнов корпуса подшипника режущего диска. Каждый режу-
щий почву диск, смонтированный на поворотной стойке, снабжен механизмом изменения
угла наклона режущего диска к вертикали, выполненным в виде дополнительной оси по-
ворота, смонтированной в нижней части поворотной стойки и при помощи механизма
фиксации связывающей поворотную стойку и кронштейн корпуса подшипника режущего
диска. Механизм фиксации поворотной стойки с кронштейном подшипника режущего
диска выполнен в виде, по крайней мере, одного фиксатора и ряда отверстий, выполнен-
ных в поворотной стойке и кронштейне корпуса подшипника, в которые устанавливается
фиксатор.
Недостатком данного технического решения является то, что конструкция не защище-
на от повреждений при встрече с препятствиями, например с камнями.
Известен почвообрабатывающий орган [2], стойка которого выполнена в виде винто-
образной пружины, связанной с рамой и рабочим органом в виде диска, причем каждая
пружина содержит от 1,5 до 5 витков, которые располагаются бок о бок так, что образуют
ряд витков вдоль линии, поперечной к шасси.
Недостатком данного технического решения является низкая надежность стойки при
значительных ударных нагрузках, т.е. более чем с пятикратной нагрузкой на винтообраз-
ную пружину последняя разрушается.
Наиболее близким по технической сущности к заявляемой полезной модели является
дисковой рабочий орган в составе комбинированного почвообрабатывающего агрегата [3],
стойка которого жестко закреплена в кронштейне рамы при помощи осей и предохрани-
тельных разрушаемых элементов, выполненных преимущественно в виде срезных болтов.
Недостатком данного технического решения является то, что стойки на раме установ-
лены жестко, а это ухудшает почвообрабатывающие свойства данного устройства.
Задачей, решаемой данной полезной моделью, является улучшение качества дробле-
ния пласта и рыхления почвы.
Поставленная задача решается за счет того, что в почвообрабатывающем устройстве,
закрепленном на раме агрегата для основной или поверхностной обработки почвы, вклю-
чающем стойку с, по меньшей мере, одним разрушаемым фиксатором и шарнирным со-
единением, расположенными в верхней части устройства, и установленный в нижней
части устройства рабочий орган, причем шарнирное соединение может быть выполнено в
виде оси поворота, согласно полезной модели, стойка выполнена в виде, по меньшей мере,
одного упругого элемента и имеет, по меньшей мере, один ограничитель самопроизволь-
ного перемещения стойки в направлении, совпадающем или обратном направлению пере-
мещения агрегата.
Полезная модель иллюстрируется следующими чертежами.
На фиг. 1 изображен вид сбоку почвообрабатывающего устройства в статическом по-
ложении с рабочим органом в виде диска; на фиг. 2 изображен вид сбоку почвообрабаты-
вающего устройства в статическом положении с рабочим органом в виде рыхлящей лапы;
на фиг. 3 изображен вид почвообрабатывающего устройства после встречи с препятствием.
Почвообрабатывающий орган (фиг. 1) состоит из упругой стойки 1, к нижней части
которой закреплен рабочий орган 2, выполненный в виде диска, дугообразного, стрельча-
того, долотообразного рыхлителя и т.д., верхняя часть которой установлена в кронштейне
3 рамы 4 агрегата для основной или поверхностной обработки почвы. С правой стороны
от рамы 4 установлено шарнирное соединение 5, выполненное, например, в виде оси по-
ворота. Обхват 6 оси поворота 5 закреплен к раме 4 с помощью резьбовых соединений 7.
3. BY 6720 U 2010.10.30
3
Обхват 8 оси поворота 5 закрепляется на стойке 1 с помощью резьбовых соединений 9 и
планки 10. Обхваты 6 и 8 соединяются с помощью пальца (на фигуре не показано) оси по-
ворота.
К планке 10 закреплен посредством сборки сваркой ограничитель 11 самопроизволь-
ного перемещения стойки 1 в направлении, совпадающем или обратном направлению пе-
ремещения агрегата. Ограничитель 11 жестко соединен с втулкой-стопором 12, установ-
ленной в передней левой части стойки 1.
Во внутреннем отверстии втулки-стопора 12 и такого же диаметра отверстии втулки
13, жестко закрепленной в кронштейне 3, установлен разрушаемый, например, разрывом
фиксатор 14.
Для ограничения перемещения стойки 16 в вертикальном и поперечном направлениях
к нижней части кронштейна 3 приварены две направляющие 15, ограничивающие пере-
мещение в поперечном направлении стойки 1 (вправо-влево) и упор 16 (ограничение пе-
ремещения вверх). На упругой, например, С-образной стойке 1 в нижней ее части также
может устанавливаться рабочий орган 2 в виде дугообразного, стрельчатого, долотообраз-
ного или иной формы рыхлителя (фиг. 2), а фиксатор 14 может быть срезным.
При этом С-образная стойка 1 может устанавливаться не на кронштейне 3 рамы 4, а на
пластине-основании 17 дополнительных упругих элементов 18 стойки 1.
Почвообрабатывающее устройство, являющееся частью агрегата для основной или
поверхностной обработки почвы, работает следующим образом.
За счет создаваемой резкой ударной нагрузки на рабочий орган 2 (дисковый, дугооб-
разный, стрельчатый и т.д.) при его перемещении в почве и встрече с препятствием,
например камнем, воздействие ударной нагрузки на стойку 1 смягчается за счет упругих
свойств самой упругой стойки 1 и рабочий орган 2 отклоняется в сторону, обратную
направлению его поступательного перемещения.
При создании усилия на рабочий орган 2, превышающего предельное усилие на раз-
рыв фиксатора 14, последний разрывается, предотвращая деформацию или поломку стой-
ки 1 (фиг. 3).
При работе в штатном режиме в результате разной плотности почвенных агрегатов и
силы упругости упругой стойки 1 происходят автоколебания рабочего органа, что позво-
ляет значительно улучшить качество дробления пласта почвы на мелкие агрегаты, не пре-
вышающие 25 мм и менее, являющиеся в агротехническом плане наиболее ценными для
получения высокого урожая при его высоком качестве.
Таким образом, использование полезной модели позволяет повысить надежность кон-
струкции почвообрабатывающего устройства за счет устранения критического воздей-
ствия ударной нагрузки на рабочий орган 2 и упругую стойку 1, улучшить дробление
пласта и рыхление почвы за счет упругих автоколебаний стойки.
4. BY 6720 U 2010.10.30
4
Фиг. 2
Фиг. 3
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
