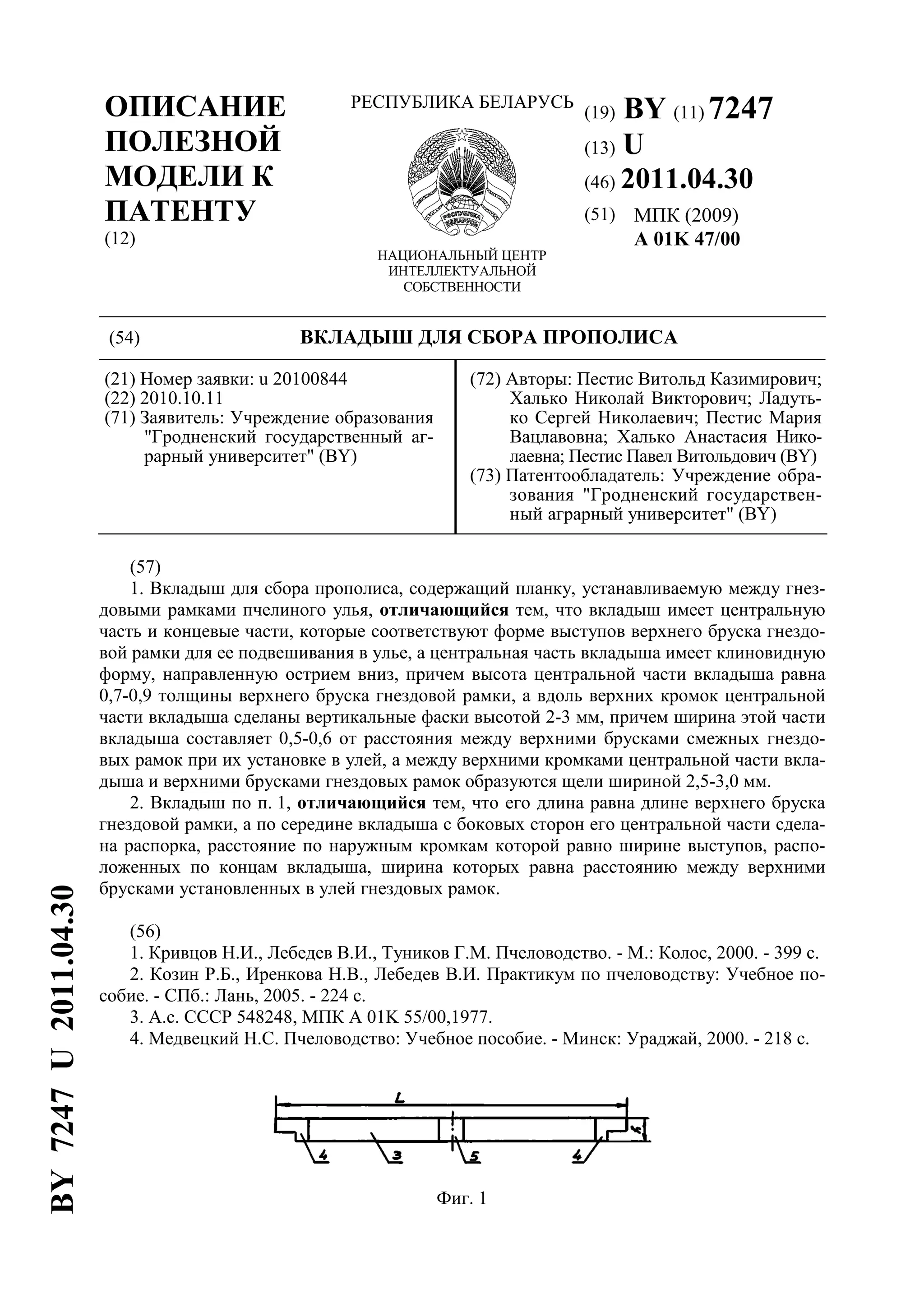

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7247
(13) U
(46) 2011.04.30
(51) МПК (2009)
A 01K 47/00
(54) ВКЛАДЫШ ДЛЯ СБОРА ПРОПОЛИСА
(21) Номер заявки: u 20100844
(22) 2010.10.11
(71) Заявитель: Учреждение образования
"Гродненский государственный аг-
рарный университет" (BY)
(72) Авторы: Пестис Витольд Казимирович;
Халько Николай Викторович; Ладуть-
ко Сергей Николаевич; Пестис Мария
Вацлавовна; Халько Анастасия Нико-
лаевна; Пестис Павел Витольдович (BY)
(73) Патентообладатель: Учреждение обра-
зования "Гродненский государствен-
ный аграрный университет" (BY)
(57)
1. Вкладыш для сбора прополиса, содержащий планку, устанавливаемую между гнез-
довыми рамками пчелиного улья, отличающийся тем, что вкладыш имеет центральную
часть и концевые части, которые соответствуют форме выступов верхнего бруска гнездо-
вой рамки для ее подвешивания в улье, а центральная часть вкладыша имеет клиновидную
форму, направленную острием вниз, причем высота центральной части вкладыша равна
0,7-0,9 толщины верхнего бруска гнездовой рамки, а вдоль верхних кромок центральной
части вкладыша сделаны вертикальные фаски высотой 2-3 мм, причем ширина этой части
вкладыша составляет 0,5-0,6 от расстояния между верхними брусками смежных гнездо-
вых рамок при их установке в улей, а между верхними кромками центральной части вкла-
дыша и верхними брусками гнездовых рамок образуются щели шириной 2,5-3,0 мм.
2. Вкладыш по п. 1, отличающийся тем, что его длина равна длине верхнего бруска
гнездовой рамки, а по середине вкладыша с боковых сторон его центральной части сдела-
на распорка, расстояние по наружным кромкам которой равно ширине выступов, распо-
ложенных по концам вкладыша, ширина которых равна расстоянию между верхними
брусками установленных в улей гнездовых рамок.
(56)
1. Кривцов Н.И., Лебедев В.И., Туников Г.М. Пчеловодство. - М.: Колос, 2000. - 399 с.
2. Козин Р.Б., Иренкова Н.В., Лебедев В.И. Практикум по пчеловодству: Учебное по-
собие. - СПб.: Лань, 2005. - 224 с.
3. А.с. СССР 548248, МПК A 01K 55/00,1977.
4. Медвецкий Н.С. Пчеловодство: Учебное пособие. - Минск: Ураджай, 2000. - 218 с.
Фиг. 1
BY7247U2011.04.30

2. BY 7247 U 2011.04.30
2
Полезная модель относится к пчеловодству. Прополис - это смолистое вещество, вы-
рабатываемое пчелами из продуктов, собранных ими с почек растений и оболочек цветоч-
ной пыльцы. Установлено, что щели размером от 0,1 до 3,5 мм пчелы заделывают
исключительно прополисом [1, с. 254].
Глубина заделывания щелей прополисом над гнездом составляет от 1 до 4 мм [2, с.
147]. В этой связи для увеличения сбора прополиса на практике используют специальные
решетки из деревянных или пластмассовых реек, создающие временные щели размером 3-
4 мм. Эти щели пчелы через 6-7 дней заделывают прополисом, после чего решетки выни-
мают и прополис счищают с реек [2, с. 148].
В качестве прототипа принята решетка для сбора прополиса [3], состоящая из рамки, в
противолежащих сторонах которой выполнены отверстия, в которые вставляются планки,
образующие между собой щели. Решетка в собранном виде вставляется в улей над гнездо-
выми рамками. После заполнения пчелами всех щелей решетки прополисом решетку вы-
нимают из улья. Путем поочередного вытаскивания планок из отверстий в стенках рамки
планки очищают от прополиса кромками отверстий.
Недостатком данного устройства является то, что решетка, установленная над гнездо-
выми рамками, затрудняет обслуживание улья, так как ее надо снимать чтобы получить
доступ к рамкам для их осмотра. Кроме того, прополис в щелях решетки относительно
быстро твердеет и извлечь планки из отверстий в стенках рамки решетки будет весьма за-
труднительно.
Заявленная полезная модель направлена на обоснование параметров простого и
надежного устройства для сбора прополиса в виде вкладыша, устанавливаемого между
гнездовыми рамками пчелиного улья.
Сущность полезной модели заключается в следующем.
Вкладыш для сбора прополиса содержит планку, устанавливаемую между гнездовыми
рамками пчелиного улья, причем вкладыш имеет центральную часть и концевые части,
которые соответствуют форме выступов верхнего бруска гнездовой рамки для ее подве-
шивания в улье, а центральная часть вкладыша имеет клиновидную форму, направленную
острием вниз, причем высота центральной части вкладыша равна 0,7-0,9 толщины верхне-
го бруска гнездовой рамки, а вдоль верхних кромок центральной части вкладыша сделаны
вертикальные фаски высотой 2-3 мм, причем ширина этой части вкладыша составляет 0,5-
0,6 от расстояния между верхними брусками смежных гнездовых рамок при их установке
в улей, а между верхними кромками центральной части вкладыша и верхними брусками
гнездовых рамок образуются щели шириной 2,5-3,0 мм.
Длина вкладыша равна длине верхнего бруска гнездовой рамки, а по середине вкла-
дыша с боковых сторон его центральной части сделана распорка, расстояние по наруж-
ным кромкам которой равно ширине выступов, расположенных по концам вкладыша,
ширина которых равна расстоянию между верхними брусками установленных в улей
гнездовых рамок.
На фиг. 1 показана схема вкладыша для сбора прополиса, вид сбоку; на фиг. 2 - то же,
вид сверху; на фиг. 3 показано поперечное сечение вкладыша в центральной части; на
фиг. 4 - схема установки вкладыша между гнездовыми рамками улья.
Вкладыш 1 для сбора прополиса, устанавливаемый между рамками 2 пчелиного улья,
имеет центральную часть 3 и концевые части 4, причем центральная часть 3 имеет снизу
клиновидную форму, направленную острием вниз. Высота центральной части вкладыша
h = (0,5-0,6) А, где А - толщина верхнего бруска гнездовой рамки. Вдоль верхних кромок
центральной части вкладыша 2 сделаны вертикальные фаски высотой c = (2-3) мм, а ши-
рина этой части вкладыша равна a = (0,5-0,6)в, где в - расстояние между верхними брус-
ками смежных гнездовых рамок 2, а между верхними кромками центральной части
вкладыша 1 и верхними брусками гнездовых рамок 2 образуются щели шириной δ = (2,5-
3,0) мм.

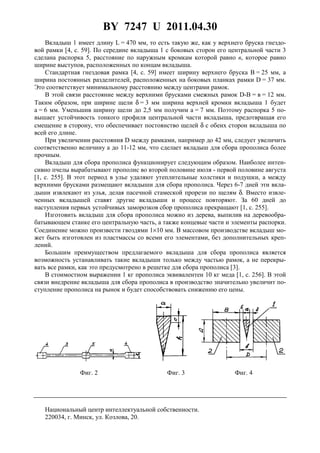

3. BY 7247 U 2011.04.30
3
Вкладыш 1 имеет длину L = 470 мм, то есть такую же, как у верхнего бруска гнездо-
вой рамки [4, с. 59]. По середине вкладыша 1 с боковых сторон его центральной части 3
сделана распорка 5, расстояние по наружным кромкам которой равно в, которое равно
ширине выступов, расположенных по концам вкладыша.
Стандартная гнездовая рамка [4, с. 59] имеет ширину верхнего бруска В = 25 мм, а
ширина постоянных разделителей, расположенных на боковых планках рамки D = 37 мм.
Это соответствует минимальному расстоянию между центрами рамок.
В этой связи расстояние между верхними брусками смежных рамок D-В = в = 12 мм.
Таким образом, при ширине щели δ = 3 мм ширина верхней кромки вкладыша 1 будет
a = 6 мм. Уменьшив ширину щели до 2,5 мм получим a = 7 мм. Поэтому распорка 5 по-
вышает устойчивость тонкого профиля центральной части вкладыша, предотвращая его
смещение в сторону, что обеспечивает постоянство щелей δ с обеих сторон вкладыша по
всей его длине.
При увеличении расстояния D между рамками, например до 42 мм, следует увеличить
соответственно величину а до 11-12 мм, что сделает вкладыш для сбора прополиса более
прочным.
Вкладыш для сбора прополиса функционирует следующим образом. Наиболее интен-
сивно пчелы вырабатывают прополис во второй половине июля - первой половине августа
[1, с. 255]. В этот период в улье удаляют утеплительные холстики и подушки, а между
верхними брусками размещают вкладыши для сбора прополиса. Через 6-7 дней эти вкла-
дыши извлекают из улья, делая пасечной стамеской прорези по щелям δ. Вместо извле-
ченных вкладышей ставят другие вкладыши и процесс повторяют. За 60 дней до
наступления первых устойчивых заморозков сбор прополиса прекращают [1, с. 255].
Изготовить вкладыш для сбора прополиса можно из дерева, выпилив на деревообра-
батывающем станке его центральную часть, а также концевые части и элементы распорки.
Соединение можно произвести гвоздями 1×10 мм. В массовом производстве вкладыш мо-
жет быть изготовлен из пластмассы со всеми его элементами, без дополнительных креп-
лений.
Большим преимуществом предлагаемого вкладыша для сбора прополиса является
возможность устанавливать такие вкладыши только между частью рамок, а не перекры-
вать все рамки, как это предусмотрено в решетке для сбора прополиса [3].
В стоимостном выражении 1 кг прополиса эквивалентен 10 кг меда [1, с. 256]. В этой
связи внедрение вкладыша для сбора прополиса в производство значительно увеличит по-
ступление прополиса на рынок и будет способствовать снижению его цены.
Фиг. 2 Фиг. 3 Фиг. 4
