九州大学大学院システム情報科学研究院「データサイエンス実践特別講座」が贈る，数理・情報系『でない』学生さんのための「データサイエンス講義

1. 1

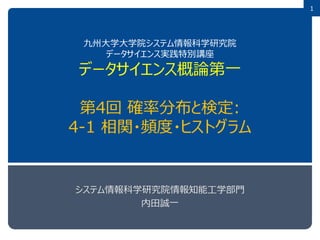

九州大学大学院システム情報科学研究院
データサイエンス実践特別講座
データサイエンス概論第一
第4回 確率分布と検定:
4-1 相関・頻度・ヒストグラム
システム情報科学研究院情報知能工学部門
内田誠一

2. 2

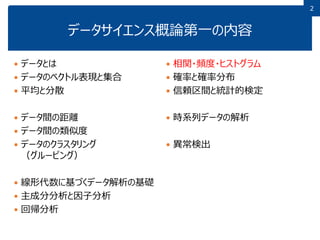

データサイエンス概論第一の内容
 データとは
 データのベクトル表現と集合
 平均と分散
 データ間の距離
 データ間の類似度
 データのクラスタリング
（グルーピング）
 線形代数に基づくデータ解析の基礎
 主成分分析と因子分析
 回帰分析
 相関・頻度・ヒストグラム
 確率と確率分布
 信頼区間と統計的検定
 時系列データの解析
 異常検出

3. 3
相関
「身長が高ければ，体重も重い」傾向

4. 4
相関とは？
Aを聞いてBを知る

5. 55

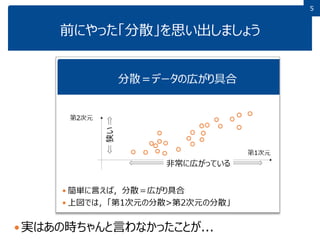

前にやった「分散」を思い出しましょう
実はあの時ちゃんと言わなかったことが...

6. 6

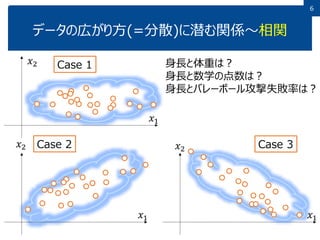

データの広がり方(=分散)に潜む関係～相関
𝑥1
𝑥2
𝑥1
𝑥2
𝑥1
𝑥2
Case 1
Case 2 Case 3
身長と体重は？
身長と数学の点数は？
身長とバレーボール攻撃失敗率は？

7. 77
データの広がり方(=分散)に潜む関係～相関
 Case 1: 無相関
 𝑥1 →大，𝑥2 →特段の傾向無し
 要するに，𝑥1と𝑥2は無関係
 身長と数学の点数
 Case 2: 正の相関
 𝑥1 →大，𝑥2 →大
 身長と体重
 Case 3: 負の相関
 𝑥1 →大，𝑥2 →小
 身長とバレーボール攻撃失敗率
シーソー的
二人三脚的

8. 88
相関とは？
データの要素間の関係・傾向
Ex. 𝑥1 →大なら𝑥2 →大 ，とか
これは平均では記述できない
各軸独立の分散では記述できない
皆さんがすでに学んだ「主成分分析や回帰分析」も，ある
意味で相関を見つけているわけです

9. 99
多次元(𝑑 > 2)ベクトルの相関
もちろん同じようなことがわかる
関係はより複雑になりうる
右図では
𝑥1 →大，𝑥2 →大，𝑥3 →小
こういう相関関係をどうやって
見つけるか？
主成分分析が便利です！
𝑥1
𝑥2
𝑥3

10. 10
相関係数
相関の程度を測る

11. 1111
相関係数ρ～相関の定量化 (1/3)
簡単のために𝑥1も𝑥2も平均ゼロとする
=分布をずらしただけ
この時，相関を(なるべく簡単な言葉で)定義すると...
𝜌 =
𝑥1 ∙ 𝑥2 の平均値
𝑥1の分散 ∙ 𝑥2の分散
分子が大事
分母は正規化の役目
(標準化)

12. 1212

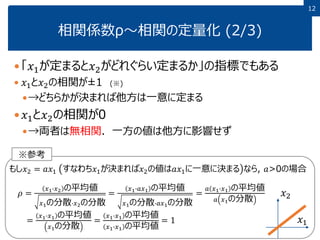

相関係数ρ～相関の定量化 (2/3)
「𝑥1が定まると𝑥2がどれぐらい定まるか」の指標でもある
 𝑥1と𝑥2の相関が±1 (※)
→どちらかが決まれば他方は一意に定まる
 𝑥1と𝑥2の相関が0
→両者は無相関．一方の値は他方に影響せず
𝜌 =
𝑥1∙𝑥2 の平均値
𝑥1の分散∙𝑥2の分散
=
𝑥1∙𝑎𝑥1 の平均値
𝑥1の分散∙𝑎𝑥1の分散
=
𝑎 𝑥1∙𝑥1 の平均値
𝑎 𝑥1の分散
=
𝑥1∙𝑥1 の平均値
𝑥1の分散
=
𝑥1∙𝑥1 の平均値
𝑥1∙𝑥1 の平均値
= 1
もし𝑥2 = 𝑎𝑥1 すなわち𝑥1が決まれば𝑥2の値は𝑎𝑥1に一意に決まる なら, 𝑎>0の場合
※参考
𝑥1
𝑥2

13. 1313

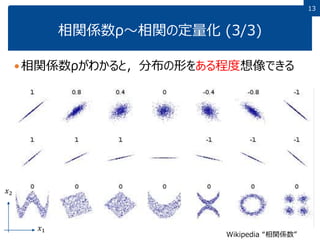

相関係数ρ～相関の定量化 (3/3)
相関係数ρがわかると，分布の形をある程度想像できる
Wikipedia “相関係数”
𝑥1
𝑥2

14. 14
頻度とヒストグラム
シンプルだが重要なデータ可視化法

15. 1515
頻度～わかりやすい場合
さいころを1000回振って出た目の回数
「1」が168回，「2」が164回， ...， 「6」が164回
5段階アンケートの回答結果の集計
「非常によい」が103名，「よい」が30名，...,
「非常に悪い」が0名
今日のメニュー注文者数
「かつ丼」が58食，「ラーメン」が102食, ...,
「高菜めし」が21食

16. 16

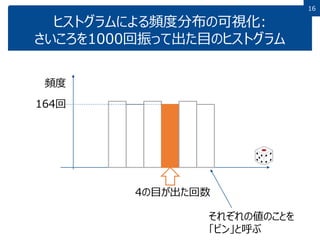

ヒストグラムによる頻度分布の可視化:
さいころを1000回振って出た目のヒストグラム
4の目が出た回数
頻度
164回
それぞれの値のことを
「ビン」と呼ぶ

17. 1717
頻度～そのままでは計りにくい場合(1/2)
あるクラスの学生の身長
..., 167.301cmが0人，167.302cmが1人，
167.303cmが0人，....
ピッタリ同じ身長の人はほぼいないだろうから，頻度は高々1
ある交差点での1日の車の通過台数
..., 1829台が0日，1830台が1日，1831台が0日,....
同じ台数になるというのは，結構ミラクル？
「値が連続的に変化しうる対象」の場合，頻度は計りにくい

18. 1818
頻度～そのままでは計りにくい場合(2/2)
→ 区間を考えればOK
あるクラスの学生の身長
「140cm未満」が1人，「140-145cm」が2人，...,
「160-165cm」が9人, ...
ある交差点での1日の車の通過台数
「1500台未満」が0日，「1500-1600台」が3日，....
頻度がよくわかるように！
（ただし区間幅の設定によって集計結果が変わることに注意）

19. 19
ヒストグラム＝頻度分布 (2/2)
あるクラスの学生の身長のヒストグラム
160cm
～165cm
頻度
9人
それぞれの区間のことを
「ビン」と呼ぶ

20. 2020
以上２ケースのまとめ
データ𝑥が取りうる値が有限個(例えば𝐵個)の場合
 𝐵個のビンからなるヒストグラム
1つのビン＝1つの値に対応
データ𝑥が取りうる値が無限個の場合
 𝑥の値の全範囲を𝐵個の区間に分ける
 𝐵個のビンからなるヒストグラム
1つのビン＝1つの区間に対応
=値が連続的に
変化する場合

21. 2121
2次元ヒストグラムも可能(1/2)
あるクラスの学生の(身長, 体重)
50kg以下
50-60kg
60-70kg
70kg以上
0
2
4
6
8
10
12
14

22. 2222

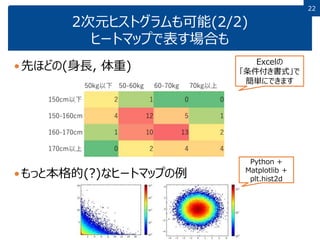

2次元ヒストグラムも可能(2/2)
ヒートマップで表す場合も
先ほどの(身長, 体重)
もっと本格的(?)なヒートマップの例
Excelの
「条件付き書式」で
簡単にできます
Python +
Matplotlib +
plt.hist2d

23. 2323

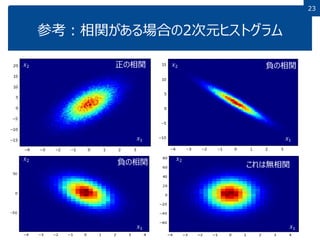

参考：相関がある場合の2次元ヒストグラム
これは無相関
正の相関
負の相関
負の相関
𝑥1
𝑥2
𝑥1
𝑥2
𝑥1
𝑥2
𝑥1
𝑥2

24. 2424
参考： 散布図
区間に分けずに連続値の分布をそのまま表す
2次元ベクトル 𝑥, 𝑦 の集合の可視化におすすめ
ただし...
同じ値がたまたま2回以上あってもわからない
データが増えすぎると...
𝑥
𝑦
散布図
ヒストグラム+ヒートマップ
