Документ описывает инновационный патент на способ изготовления облицовочных плит из сырьевых смесей на основе оксида магния, направленный на повышение прочности и водостойкости плит. В процессе используются компоненты, такие как оксид магния, магнезит, волластонит и камышитовые опилки, с формованием изделий на стеклоткани. Результирующие плиты отличаются легкостью и высокой прочностью при низком водопоглощении.

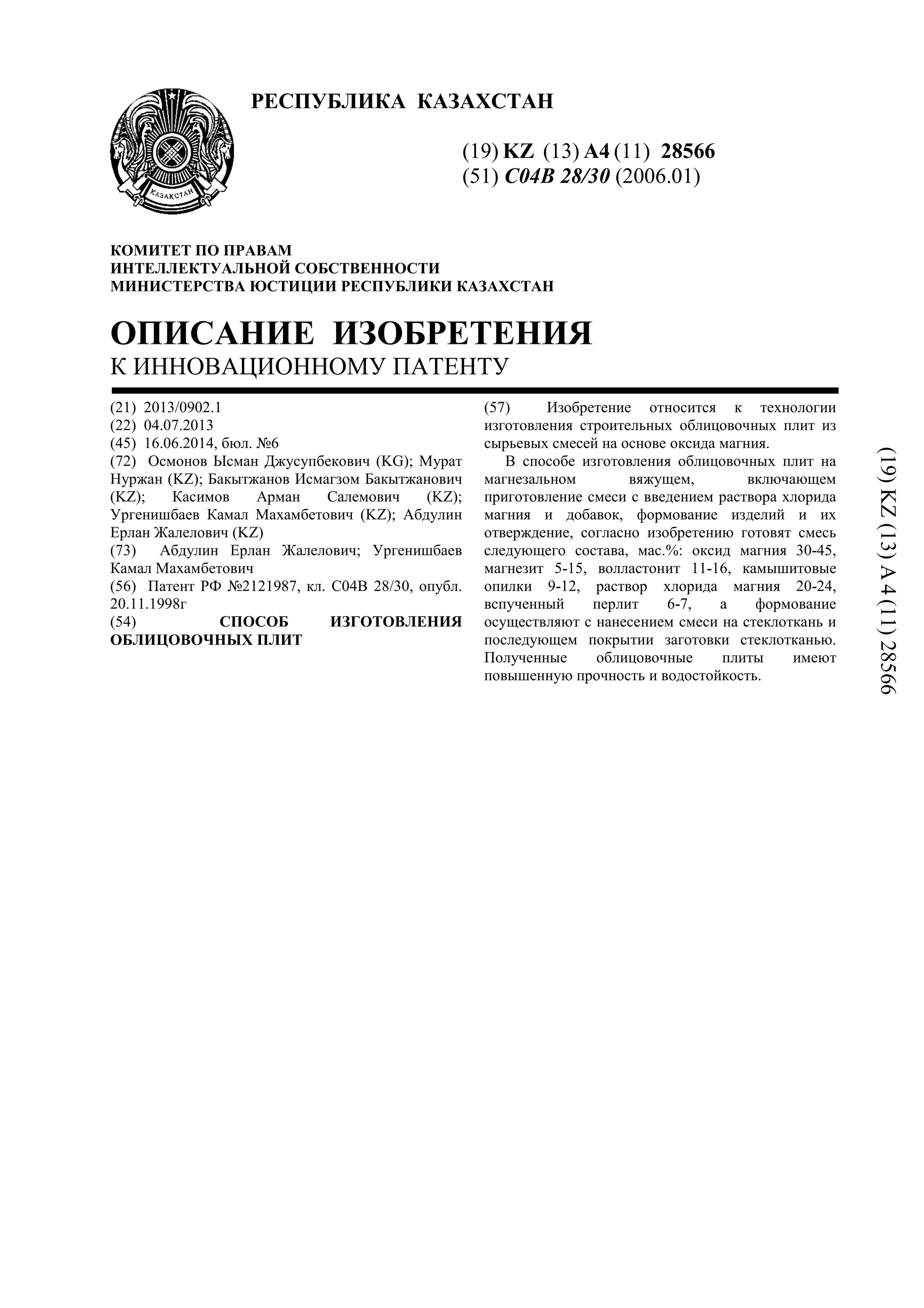

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28566
(51) C04B 28/30 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/0902.1
(22) 04.07.2013
(45) 16.06.2014, бюл. №6
(72) Осмонов Ысман Джусупбекович (KG); Мурат
Нуржан (KZ); Бакытжанов Исмагзом Бакытжанович
(KZ); Касимов Арман Салемович (KZ);
Ургенишбаев Камал Махамбетович (KZ); Абдулин
Ерлан Жалелович (KZ)
(73) Абдулин Ерлан Жалелович; Ургенишбаев
Камал Махамбетович
(56) Патент РФ №2121987, кл. С04В 28/30, опубл.
20.11.1998г
(54) СПОСОБ ИЗГОТОВЛЕНИЯ
ОБЛИЦОВОЧНЫХ ПЛИТ
(57) Изобретение относится к технологии
изготовления строительных облицовочных плит из
сырьевых смесей на основе оксида магния.
В способе изготовления облицовочных плит на
магнезальном вяжущем, включающем
приготовление смеси с введением раствора хлорида
магния и добавок, формование изделий и их
отверждение, согласно изобретению готовят смесь
следующего состава, мас.%: оксид магния 30-45,
магнезит 5-15, волластонит 11-16, камышитовые
опилки 9-12, раствор хлорида магния 20-24,
вспученный перлит 6-7, а формование
осуществляют с нанесением смеси на стеклоткань и
последующем покрытии заготовки стеклотканью.
Полученные облицовочные плиты имеют
повышенную прочность и водостойкость.
(19)KZ(13)A4(11)28566

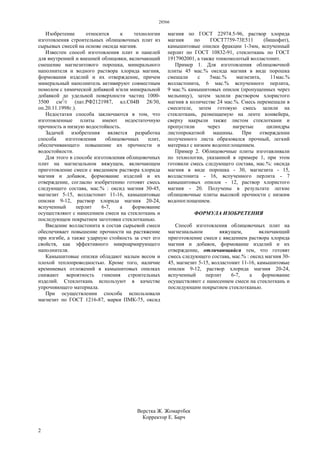

2. 28566
2
Изобретение относится к технологии
изготовления строительных облицовочных плит из
сырьевых смесей на основе оксида магния.
Известен способ изготовления плит и панелей
для внутренней и внешней облицовки, включающий
смешение магнезитового порошка, минерального
наполнителя и водного раствора хлорида магния,
формования изделий и их отверждение, причем
минеральный наполнитель активируют совместным
помолом с химической добавкой и/или минеральной
добавкой до удельной поверхности частиц 1000-
3500 см2
/г (пат.РФ2121987, кл.С04В 28/30,
оп.20.11.1998г.).
Недостатки способа заключаются в том, что
изготовленные плиты имеют недостаточную
прочность и низкую водостойкость.
Задачей изобретения является разработка
способа изготовления облицовочных плит,
обеспечивающего повышение их прочности и
водостойкости.
Для этого в способе изготовления облицовочных
плит на магнезальном вяжущем, включающем
приготовление смеси с введением раствора хлорида
магния и добавок, формование изделий и их
отверждение, согласно изобретению готовят смесь
следующего состава, мас.% : оксид магния 30-45,
магнезит 5-15, волластонит 11-16, камышитовые
опилки 9-12, раствор хлорида магния 20-24,
вспученный перлит 6-7, а формование
осуществляют с нанесением смеси на стеклоткань и
последующем покрытием заготовки стеклотканью.
Введение волластонита в состав сырьевой смеси
обеспечивает повышение прочности на растяжение
при изгибе, а также ударную стойкость за счет его
свойств, как эффективного микроармирующего
наполнителя.
Камышитовые опилки обладают малым весом и
плохой теплопроводностью. Кроме того, наличие
кремниевых отложений в камышитовых опилках
снижают вероятность гниения строительных
изделий. Стеклоткань используют в качестве
упрочняющего материала.
При осуществлении способа использовали
магнезит по ГОСТ 1216-87, марки ПМК-75, оксид
магния по ГОСТ 22974.5-96, раствор хлорида
магния по ГОСТ7759-73Е511 (бишофит),
камышитовые опилки фракции 1-3мм, вспученный
перлит по ГОСТ 10832-91, стеклоткань по ГОСТ
1917902001, а также тонкомолотый волластонит.
Пример 1. Для изготовления облицовочной
плиты 45 мас.% оксида магния в виде порошка
смешали с 5мас.% магнезита, 11мас.%
волластонита, 6 мас.% вспученного перлита,
9 мас.% камышитовых опилок (пропущенных через
мельницу), затем залили раствором хлористого
магния в количестве 24 мас.%. Смесь перемешали в
смесителе, затем готовую смесь залили на
стеклоткань, размещаемую на ленте конвейера,
сверху накрыли также листом стеклоткани и
пропустили через нагретые цилиндры
листопрокатной машины. При отверждении
полученного листа образовался прочный, легкий
материал с низким водопоглощением.
Пример 2. Облицовочные плиты изготавливали
по технологии, указанной в примере 1, при этом
готовили смесь следующего состава, мас.%: оксида
магния в виде порошка - 30, магнезита - 15,
волластонита - 16, вспученного перлита - 7
камышитовых опилок - 12, раствор хлористого
магния - 20. Получены в результате легкие
облицовочные плиты высокой прочности с низким
водопоглощением.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Способ изготовления облицовочных плит на
магнезиальном вяжущем, включающий
приготовление смеси с введением раствора хлорида
магния и добавок, формование изделий и их
отверждение, отличающийся тем, что готовят
смесь следующего состава, мас.% : оксид магния 30-
45, магнезит 5-15, волластонит 11-16, камышитовые
опилки 9-12, раствор хлорида магния 20-24,
вспученный перлит 6-7, а формование
осуществляют с нанесением смеси на стеклоткань и
последующим покрытием стеклотканью.
Верстка Ж. Жомартбек
Корректор Е. Барч
