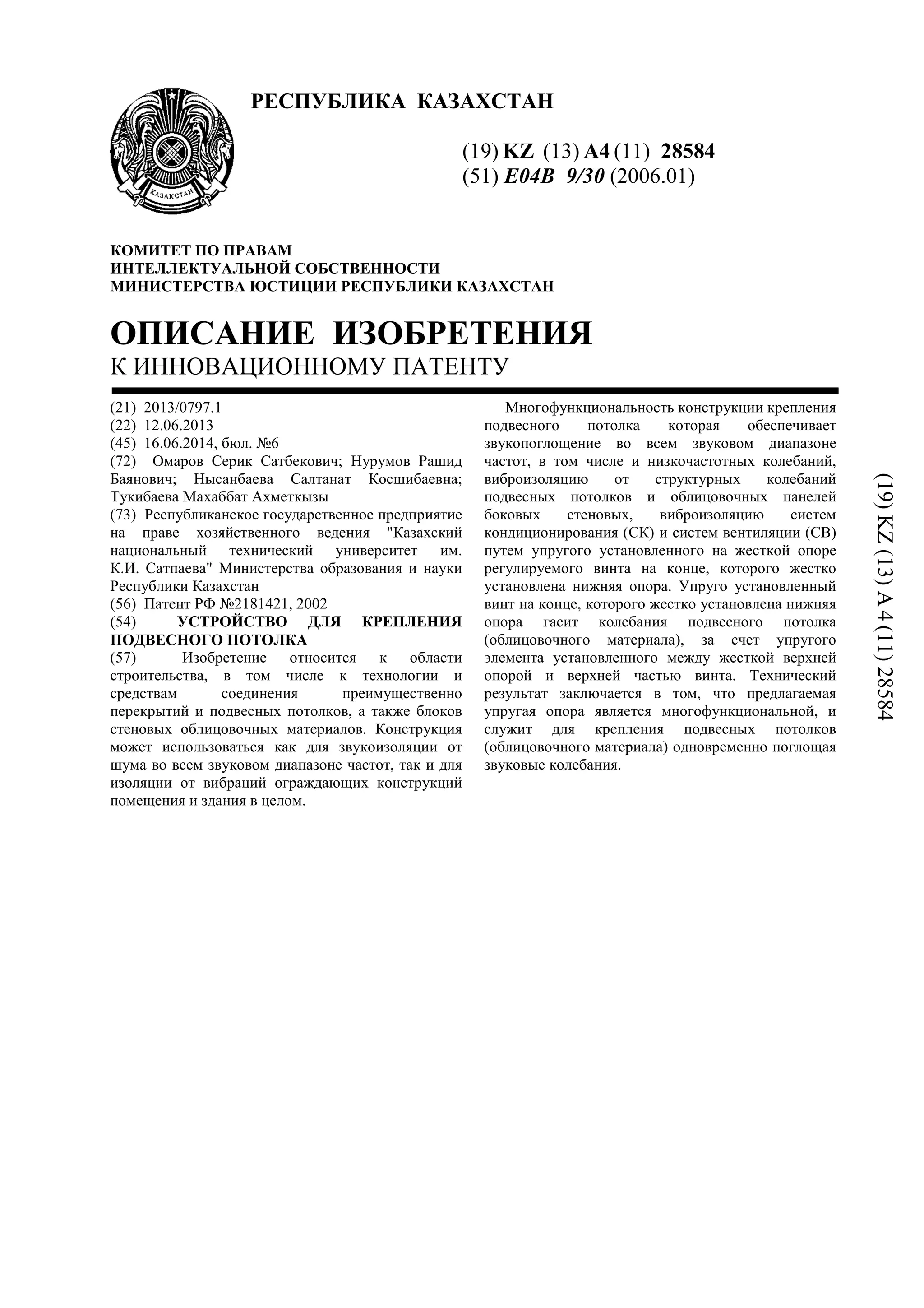

РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28584
(51) E04B 9/30 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/0797.1
(22) 12.06.2013
(45) 16.06.2014, бюл. №6
(72) Омаров Серик Сатбекович; Нурумов Рашид
Баянович; Нысанбаева Салтанат Косшибаевна;
Тукибаева Махаббат Ахметкызы
(73) Республиканское государственное предприятие
на праве хозяйственного ведения "Казахский
национальный технический университет им.
К.И. Сатпаева" Министерства образования и науки
Республики Казахстан
(56) Патент РФ №2181421, 2002
(54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ
ПОДВЕСНОГО ПОТОЛКА
(57) Изобретение относится к области
строительства, в том числе к технологии и
средствам соединения преимущественно
перекрытий и подвесных потолков, а также блоков
стеновых облицовочных материалов. Конструкция
может использоваться как для звукоизоляции от
шума во всем звуковом диапазоне частот, так и для
изоляции от вибраций ограждающих конструкций
помещения и здания в целом.
Многофункциональность конструкции крепления
подвесного потолка которая обеспечивает
звукопоглощение во всем звуковом диапазоне
частот, в том числе и низкочастотных колебаний,
виброизоляцию от структурных колебаний
подвесных потолков и облицовочных панелей
боковых стеновых, виброизоляцию систем
кондиционирования (СК) и систем вентиляции (СВ)
путем упругого установленного на жесткой опоре
регулируемого винта на конце, которого жестко
установлена нижняя опора. Упруго установленный
винт на конце, которого жестко установлена нижняя
опора гасит колебания подвесного потолка
(облицовочного материала), за счет упругого
элемента установленного между жесткой верхней
опорой и верхней частью винта. Технический
результат заключается в том, что предлагаемая
упругая опора является многофункциональной, и
служит для крепления подвесных потолков
(облицовочного материала) одновременно поглощая
звуковые колебания.
(19)KZ(13)A4(11)28584
28584
2
Изобретение относится к области строительства,
в том числе к технологии и средствам соединения
преимущественно перекрытий и подвесных
потолков, а также блоков стеновых облицовочных
материалов. Конструкция может использоваться как
для звукоизоляции от шума во всем звуковом
диапазоне частот, так и для изоляции от вибраций
ограждающих конструкций помещения и здания в
целом.
Прототипом данного изобретение является
крепление подвесного потолка [А.с. СССР
№718569, опубликован 1980 г., МПК Е04В 9/18],
каркас которого выполнен в виде кронштейнов, в
одном из которых закреплена кромка полотнища
потолка со стержнем и скобой, в другое
смонтирован трубчатый элемент, огибаемый краем
полотнища, причем между кромкой последнего и
трубчатым элементом закреплено натяжное
устройство.
Недостатком прототипа, является не
возможность подвеса тяжелого многослойного
потолка, использования только прямоугольных
потолков, а также невозможность регулирования
подвесного потолка по высоте с целью размещения
в пространстве между потолком и перекрытием
инженерных коммуникаций разного профиля.
Наиболее близким прототипом является
устройство для крепления подвесного потолка
[Патент Российская Федерация №2181421,
опубликован 20.04.2002 г., МПК Е04В 9/30],
включающее опору с ребрами, образующими
открытые полости для заведения полотнища
потолка с элементом крепления и для размещения
закрывающего элемента. Опора между полкой и
внутренним основным ребром выполнена с пазом.
Закрывающий элемент крепления подвесного
потолка содержит защелку с перпендикулярной к
ней жесткой рабочей поверхностью, переходящей в
гибкую рабочую поверхность.
Недостатком приведенного прототипа, является
сложность и трудоемкость монтажа потолка,
использования только прямоугольных потолков, а
также невозможность регулирования подвесного
потолка по высоте с целью размещения в
пространстве между потолком и перекрытием
инженерных коммуникаций разного профиля. Схема
не исключает появление «акустических мостиков»,
передающих колебания между конструкцией и
ограждающей конструкцией.
Технической задачей является
многофункциональность конструкции крепления
подвесного потолка, который обеспечивает
звукопоглощение во всем звуковом диапазоне
частот, в том числе и низкочастотных колебаний,
виброизоляцию от структурных колебаний
подвесных потолков и облицовочных панелей
боковых стеновых, виброизоляцию систем
кондиционирования (СК) и систем вентиляции (СВ)
путем подвешивания этих систем на предлагаемых
креплениях.
Техническая задача решается за счет упругого
установленного на жесткой опоре регулируемого
винта на конце, которого жестко установлена
нижняя опора. Упруго установленный винт на
конце, которого жестко установлена нижняя опора
гасит колебания подвесного потолка за счет
упругого элемента установленного между жесткой
верхней опорой и верхней частью регулируемого
винта.
Технический результат заключается в том, что
предлагаемая упругая опора является
многофункциональной, так как она служит для
крепление подвесных потолков и облицовочного
материала одновременно поглощая звуковые
колебания. Система исключает возможность
возникновения «акустических мостиков», позволяет
регулировать промежуток между облицовочным
слоем и несущей стеной, а также между
перекрытием и подвесным многослойным потолком.
Пространство между облицовкой и стеной
(перекрытием) можно использовать для установки
различных инженерных коммуникаций.
Предлагаемое устройство для крепления имеет
большую грузоподъемность, которую можно
использовать также для гашения колебаний,
создаваемых мощными, крупногабаритными
агрегатами, например, колебаний систем
вентиляций и кондиционирования многоэтажных
зданий. Для этого верхний конец амортизатора
крепится к перекрытию, а нижний к
подвешиваемому вибрирующему агрегату, что
позволяет упругому элементу установленному
между верхним и нижним креплением
демпфировать все виды колебаний.

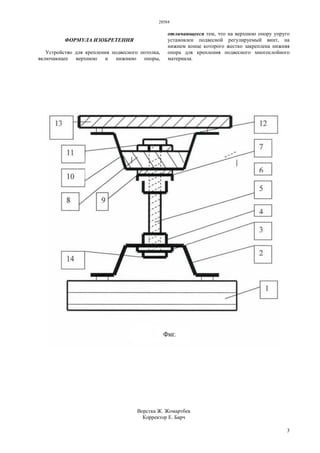

На фиг. показано описание устройства: 1-
подвесной многослойный потолок; 2- нижняя опора;
3-шайба; 4-гайка; 5-подвесной регулируемый винт;
6-гайка; 7-шайба; 8- нижняя упругая прокладка; 9-
верхняя упругая прокладка; 10 - верхняя опора; 11-
шайба; 12-гайка; 13-перекрытие помещения.
Акустический мост между перекрытием 13 и
подвесным потолком 1 отсутствует в связи с тем,
что все колебания подвесного потолка гасятся
упругими независимыми прокладками (8,9) и
колебание не передается на опоры (2,10).
Установка упругой опоры: верхняя опора (10) с
отверстием в центре жестко прикрепляется к
потолку (13) (либо к боковой стене), затем в
отверстие с помощью упругой прокладки (8), шайбы
(3) и гайки (4) упруго устанавливается верхним
концом подвесной регулируемый винт- (5) на
нижнем конце которого при помощи нижней гайки
(6) шайбы (7) устанавливаются упругие прокладки
(8,9). На нижнюю (2) опору подвешивается
многослойная конструкция подвесного потолка (1).
Работа упругой опоры: Звуковые колебания,
возникающие перекрытии 13 передаются через
верхнюю опору 10, на упругую прокладку 8
закрепленную гайкой 6 с шайбой 7, которая
демпфирует колебания и не передает на
регулируемый винт 5.
Звуковые колебания, возникающие в подвесном
потолке (облицовочный материал) передающиеся
через нижнюю опору 2 по регулировочному винту 5
к упругой прокладке 8, демпфируются и не
передаются на верхнюю опору 10.
28584
3
ФОРМУЛА ИЗОБРЕТЕНИЯ
Устройство для крепления подвесного потолка,
включающее верхнюю и нижнюю опоры,
отличающееся тем, что на верхнюю опору упруго
установлен подвесной регулируемый винт, на
нижнем конце которого жестко закреплена нижняя
опора для крепления подвесного многослойного
материала.
