네트워크 모니터링 시스템(nms)을 지탱하는 기술

1. 네트워크 모니터링 시스템(NMS)
을 지탱하는 기술
강영상
IT Platform Dev

4. Data Center 각

5. NCP Region

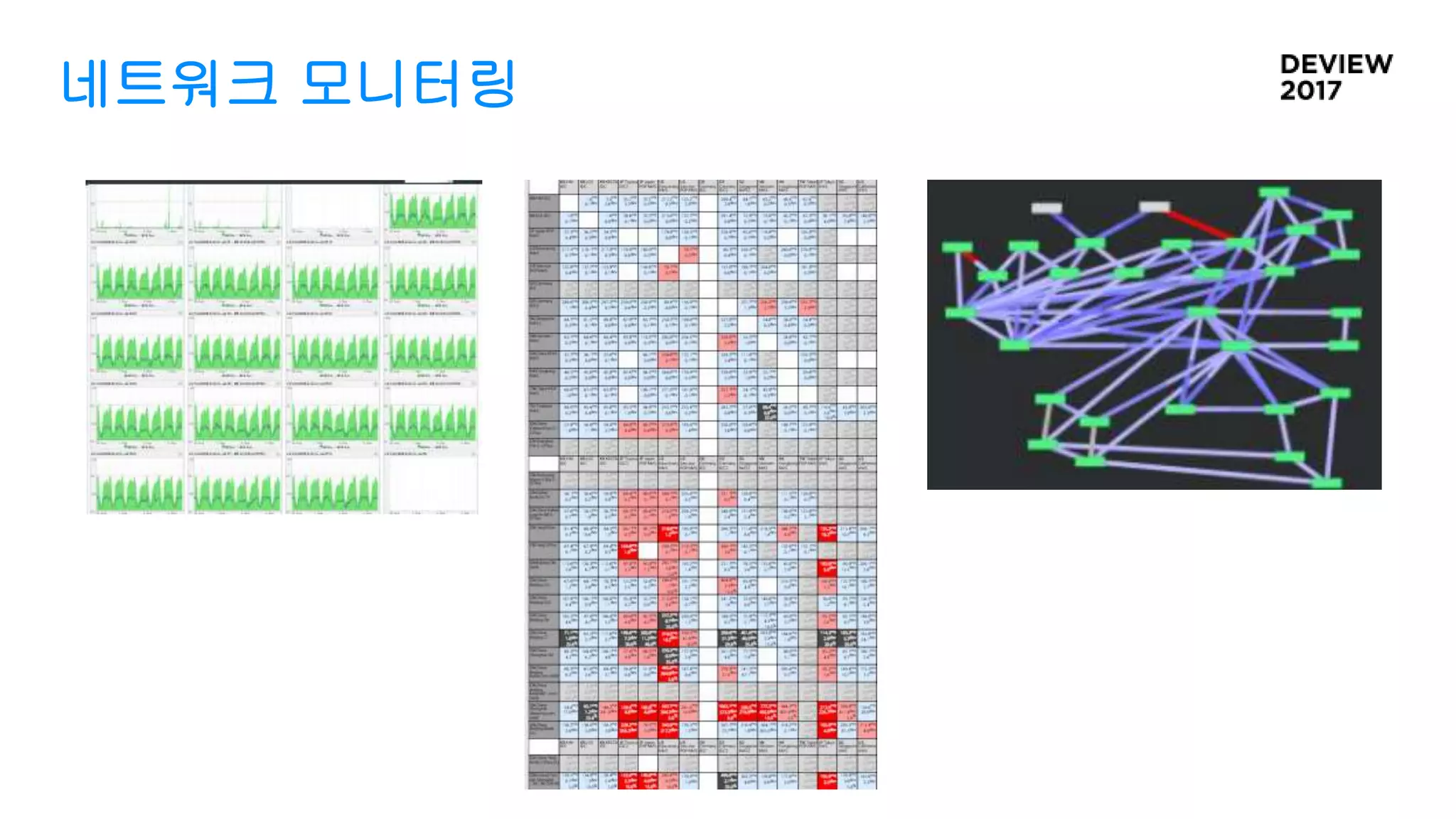

6. 네트워크 모니터링

7. 발생된 문제
• 망 간의 거리
• 네트워크 장비 수
• 네트워크 장비 종류 수
• 배포시 수집 누락

8. 1.
망 간의 거리

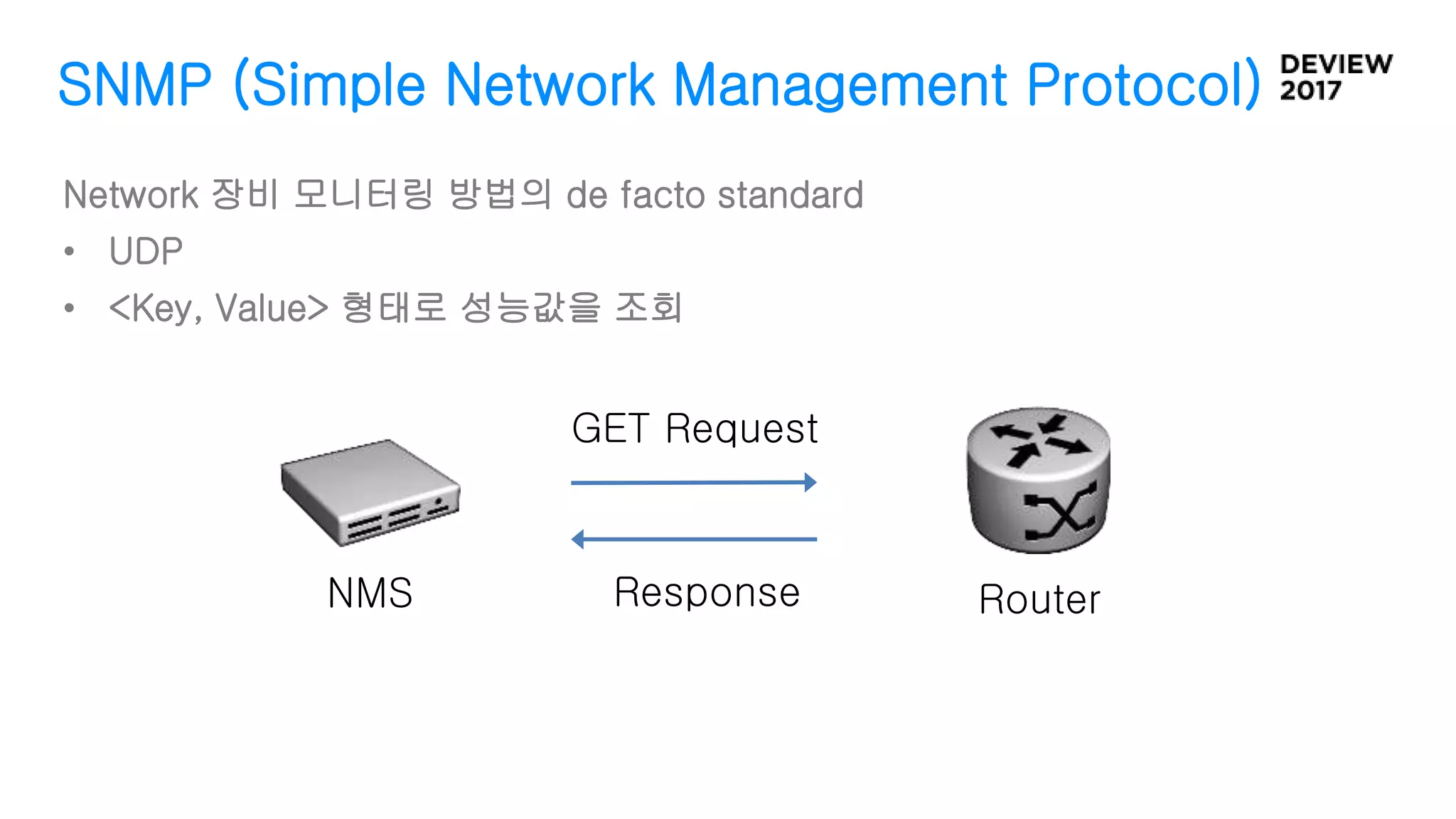

9. SNMP (Simple Network Management Protocol)
Network 장비 모니터링 방법의 de facto standard
• UDP
• <Key, Value> 형태로 성능값을 조회
Router
GET Request
ResponseNMS

10. 망 간의 거리

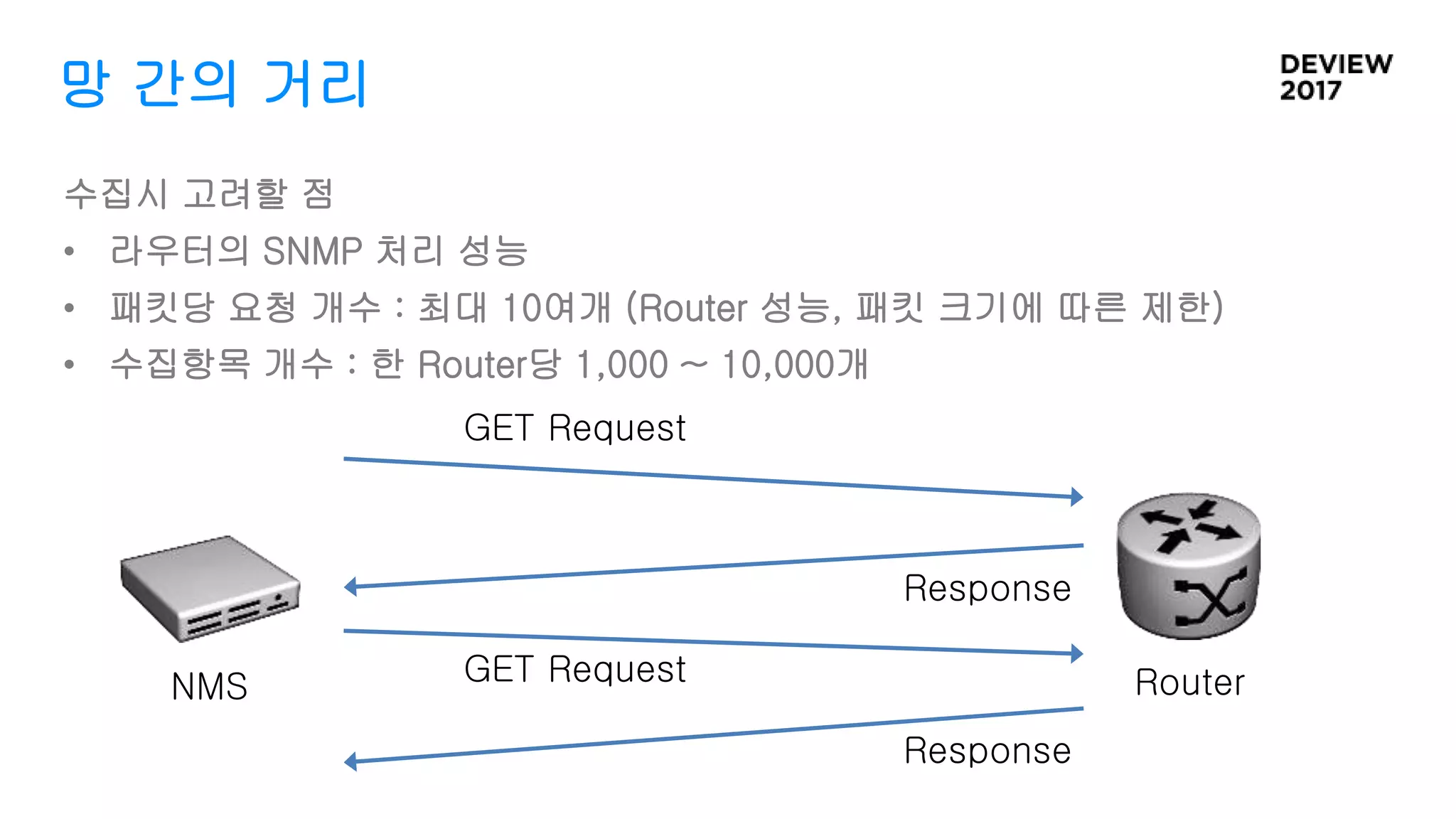

수집시 고려할 점
• 라우터의 SNMP 처리 성능
• 패킷당 요청 개수 : 최대 10여개 (Router 성능, 패킷 크기에 따른 제한)
• 수집항목 개수 : 한 Router당 1,000 ~ 10,000개
Router
GET Request
Response
NMS GET Request
Response

11. 망 간의 거리

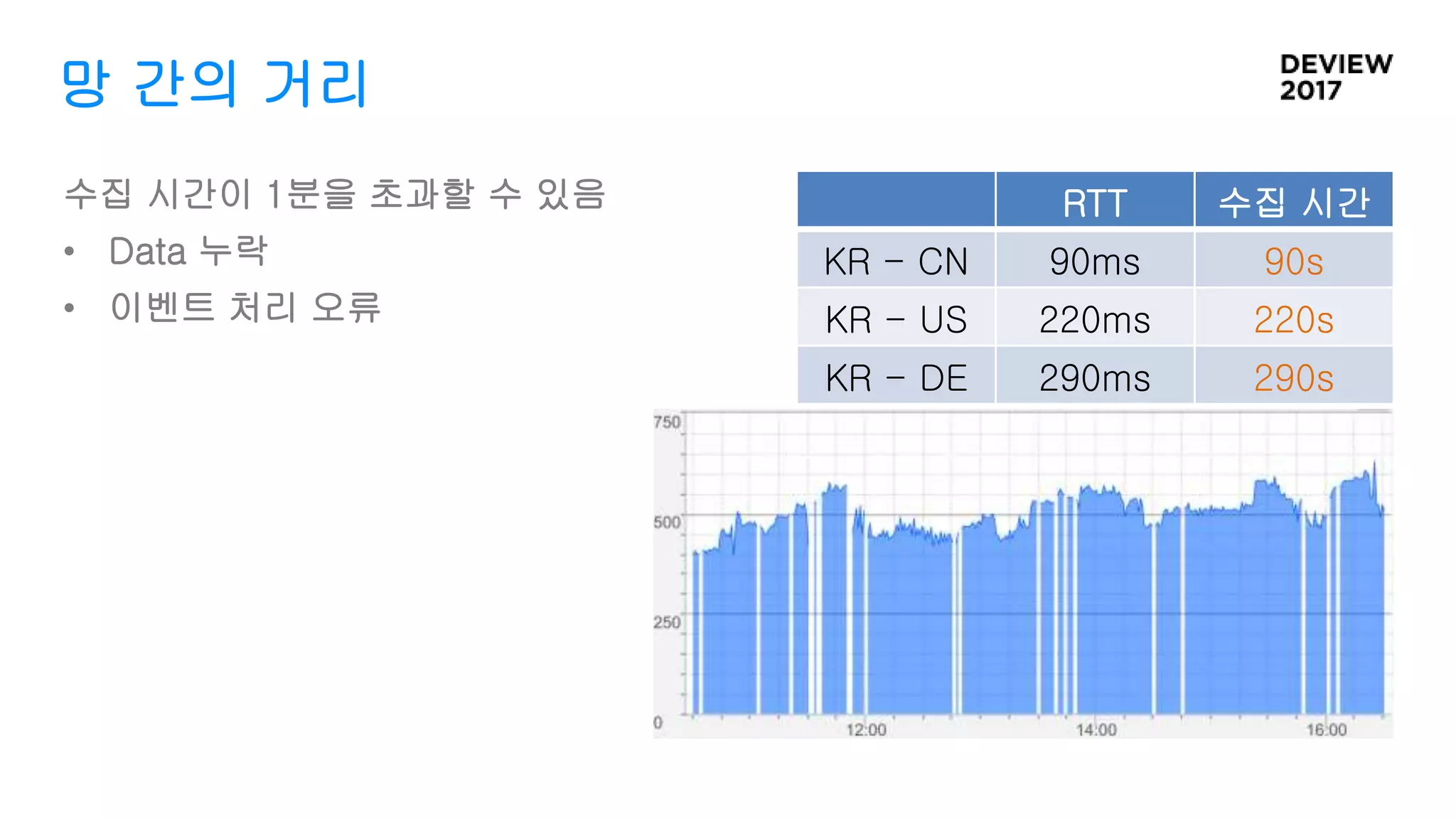

수집 시간이 1분을 초과할 수 있음
• Data 누락
• 이벤트 처리 오류
RTT 수집 시간
KR - CN 90ms 90s
KR - US 220ms 220s
KR - DE 290ms 290s

12. 망 간의 거리

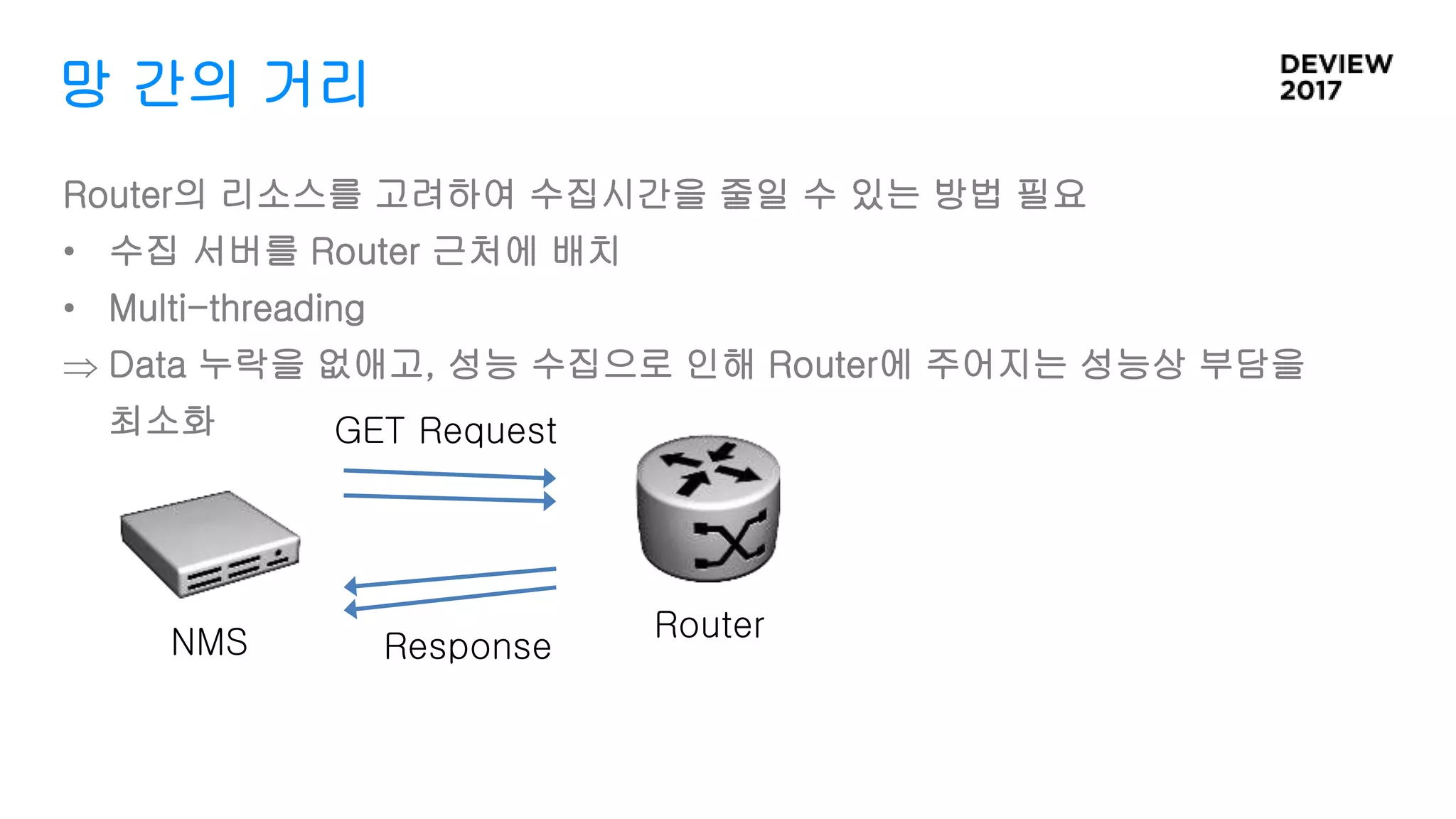

Router의 리소스를 고려하여 수집시간을 줄일 수 있는 방법 필요
• 수집 서버를 Router 근처에 배치
• Multi-threading
 Data 누락을 없애고, 성능 수집으로 인해 Router에 주어지는 성능상 부담을
최소화
Router
GET Request
ResponseNMS

13. 2.
네트워크 장비 수

14. 네트워크 장비 수

15. 네트워크 장비 수
Scale-out 검토 필요
• Router 개수가 수 천 대씩 증가하기도 함
• 관련한 다양한 기술 검토 필요 : Kafka, Zookeeper, Hbase, Redis, Spark,
Storm, …
Scale-out이 안 된다면
• 갑작스러운 규모 증가에 대응이 어려움
• Global view 지원이 어려움

16. 네트워크 장비 수
Region #2 (유럽)
Region #1 (한국)
Region #3 (미국)
Router
Router
Router
Router
Region 구분

17. 네트워크 장비 수
Region #2 (유럽)
Region #1 (한국)
Region #3 (미국)
Router
Router
Router
Router
NMS
Region별로 NMS 구축

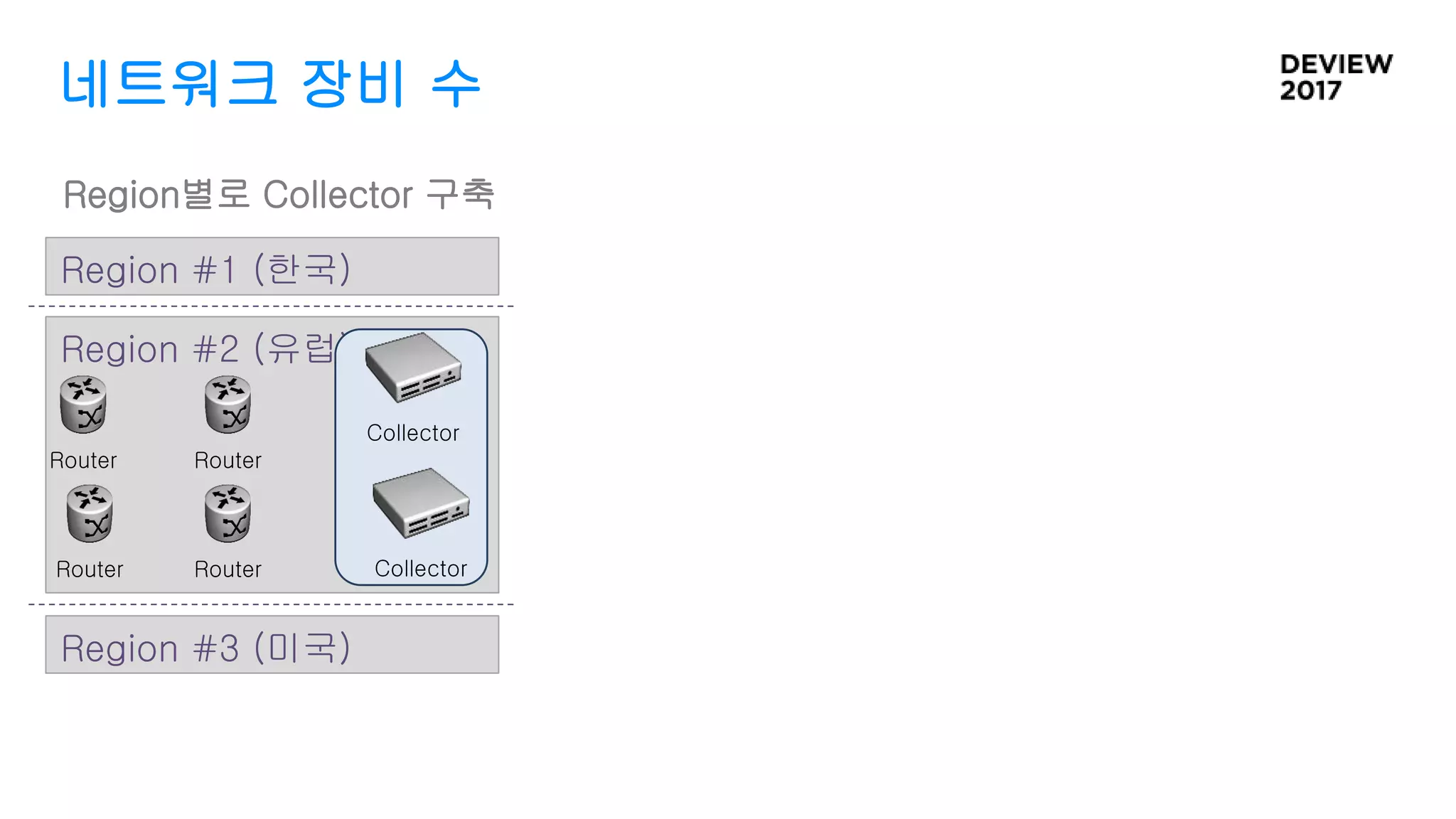

18. 네트워크 장비 수
Region #2 (유럽)
Region #1 (한국)
Region #3 (미국)
Router
Router
Router
Router
Collector
Collector
Region별로 Collector 구축

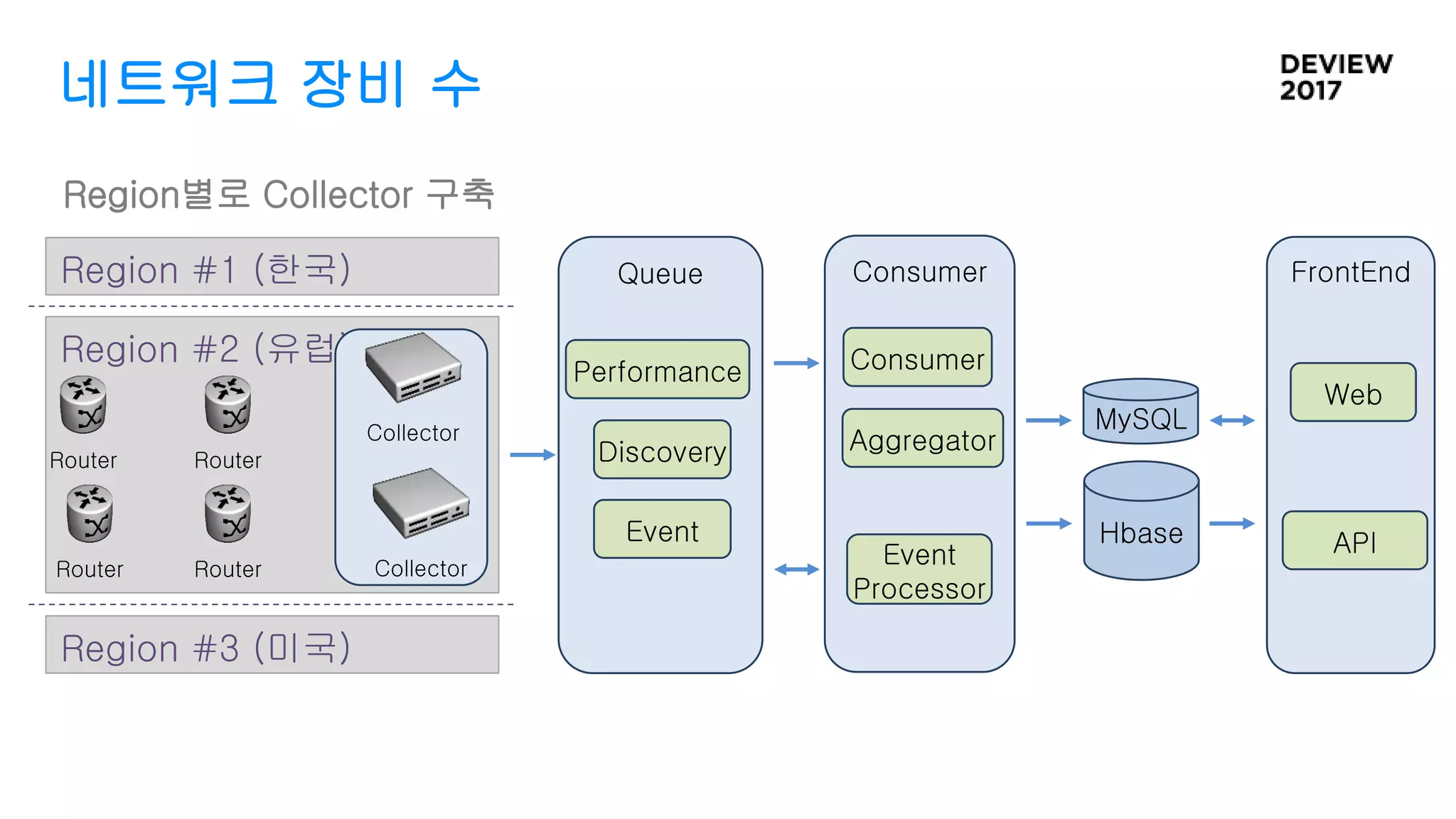

19. 네트워크 장비 수
Region #2 (유럽)
Region #1 (한국)
Region #3 (미국)
Router
Router
Router
Router
Collector
Collector
Region별로 Collector 구축
Queue Consumer
Hbase
MySQL
Consumer
Event
Processor
FrontEnd
Web
API
Performance
Discovery
Event
Aggregator

20. 네트워크 장비 수
Region #2 (유럽)
Region #1 (한국)
Region #3 (미국)
Router
Router
Router
Router
Collector
Collector
Queue Consumer
Hbase
MySQL
Consumer
Event
Processor
FrontEnd
Web
API
Performance
Discovery
Event
Aggregator
Zookeeper Redis Batch

21. 네트워크 장비 수
Scale-out을 위해
• Region별 수집기 구축
• Kafka, Zookeeper, Redis, Hbase 사용
 대규모 Router 증설에도 간단히 대응 가능
 Global view 지원

22. 3.
네트워크 장비 종류 수

23. 네트워크 장비 종류 수

24. 네트워크 장비 종류 수
100

25. 네트워크 장비 종류 수

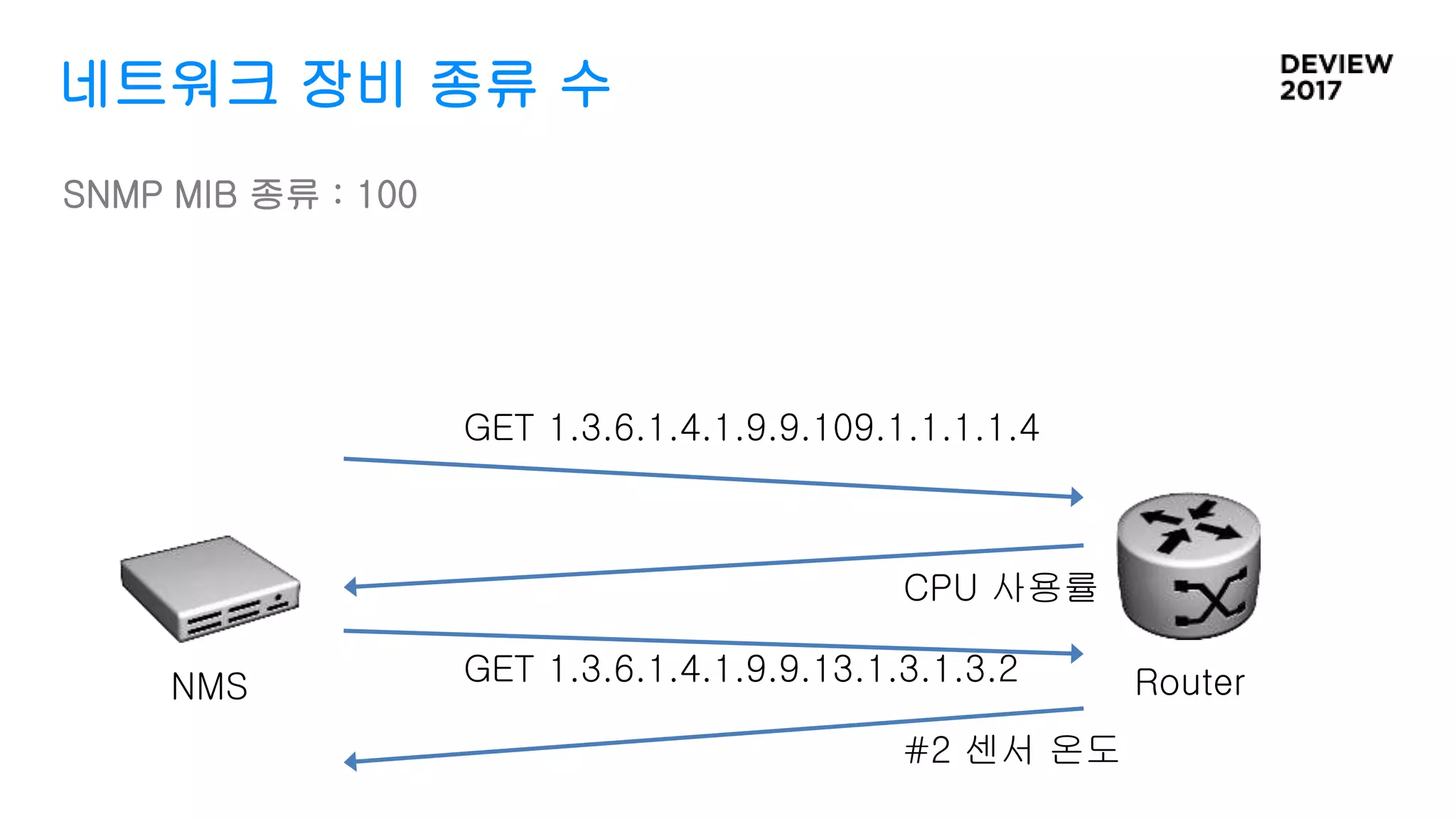

SNMP MIB 종류 : 100
Router
GET 1.3.6.1.4.1.9.9.109.1.1.1.1.4
CPU 사용률
NMS GET 1.3.6.1.4.1.9.9.13.1.3.1.3.2
#2 센서 온도

26. 네트워크 장비 종류 수
장비 모델별 MIB 형식에 일관성이 없음
• A 모델 :
𝟏.𝟑.𝟔.𝟏.𝟒.𝟏.𝟑𝟑𝟕𝟓.𝟐.𝟏.𝟏.𝟐.𝟏.𝟒𝟓.𝟎 의 값
𝟏.𝟑.𝟔.𝟏.𝟒.𝟏.𝟑𝟑𝟕𝟓.𝟐.𝟏.𝟏.𝟐.𝟏.𝟒𝟒.𝟎 의 값
* 100
• B 모델 : 1.3.6.1.4.1.5951.4.1.1.41.2.0의 값
모델별로 수집기를 개발할 경우 100가지의 실행 코드가 생산됨

27. 네트워크 장비 종류 수
Performance Template
CPU Used
Memory Used
Packets In
Temperature
Router Model A
CPU Used #1.3.6.1.4.1.9.9.109.1.1.1.1.4.1#
Memory Used #1.3.6.1.4.1.2636.3.1.13.1.11.9.1.0.0#
Packets In #1.3.6.1.2.1.31.1.1.1.6.$indexNum$#*8
Temperature #1.3.6.1.4.1.9.9.13.1.3.1.3.$indexNum$#
Router Model B
CPU Used #1.3.6.1.4.1.5951.4.1.1.41.6.1.2.$indexNum$
#
Memory Used #1.3.6.1.4.1.3224.16.2.1.0#/(#1.3.6.1.4.1.32
24.16.2.1.0#+#1.3.6.1.4.1.3224.16.2.2.0#)*1
00
Packets In #1.3.6.1.2.1.31.1.1.1.6.$indexNum$#*8
Temperature #1.3.6.1.4.1.3224.21.4.1.3.$indexNum$#
• 추상화
• MIB 표현식

28. 네트워크 장비 종류 수

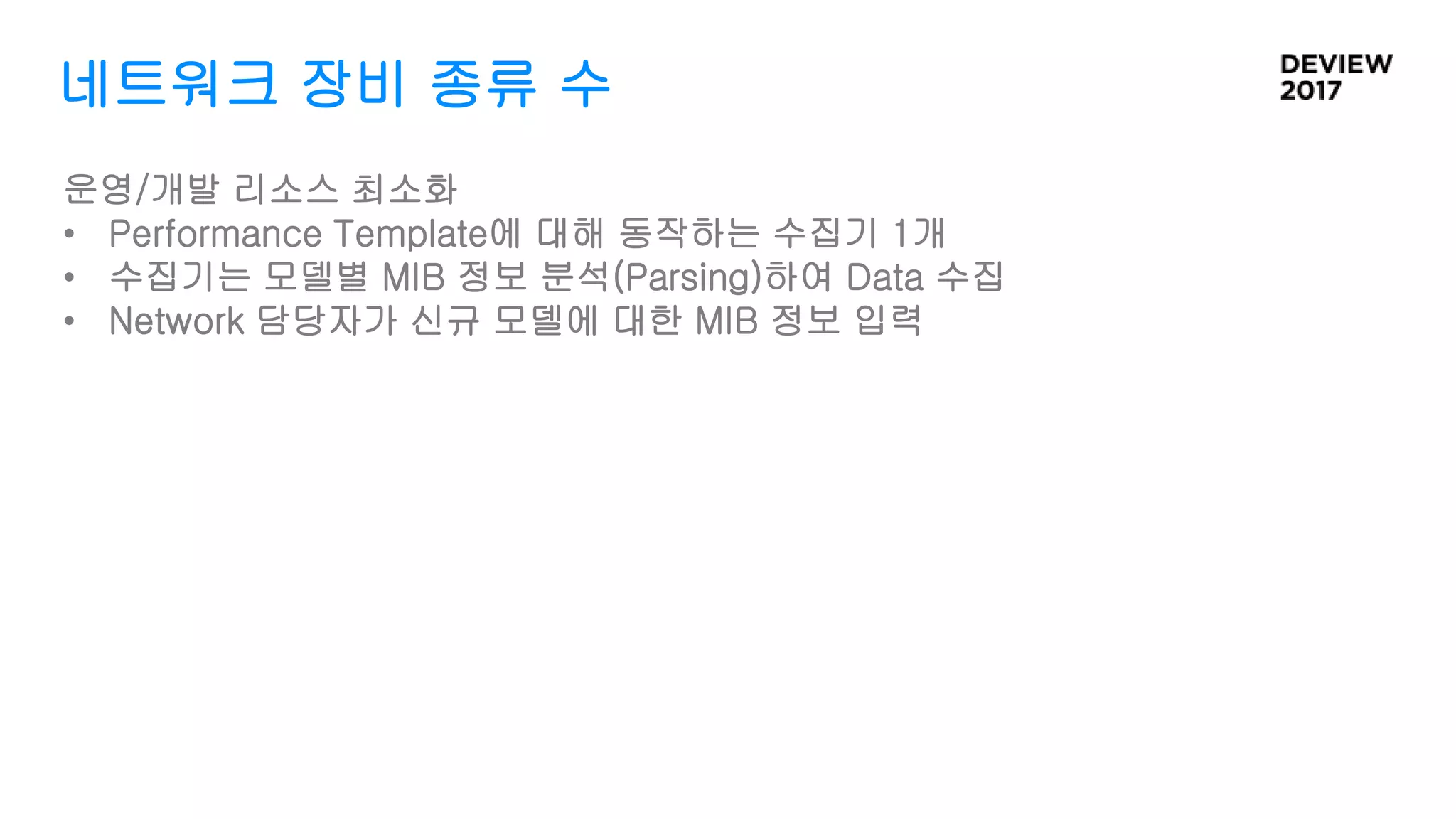

운영/개발 리소스 최소화
• Performance Template에 대해 동작하는 수집기 1개
• 수집기는 모델별 MIB 정보 분석(Parsing)하여 Data 수집
• Network 담당자가 신규 모델에 대한 MIB 정보 입력

29. 4.
배포시 수집 누락

30. 배포시 수집 누락

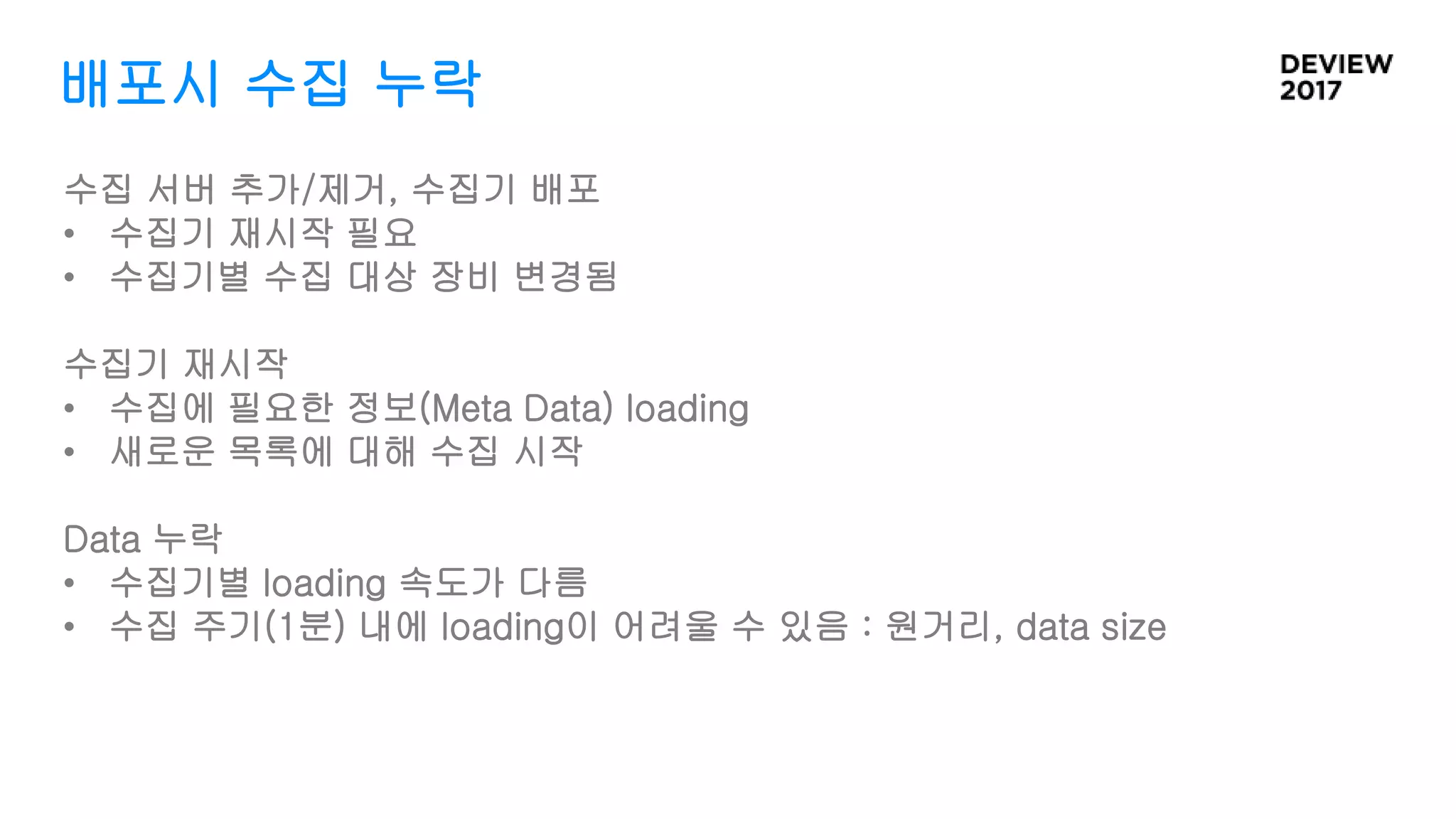

수집 서버 추가/제거, 수집기 배포
• 수집기 재시작 필요
• 수집기별 수집 대상 장비 변경됨
수집기 재시작
• 수집에 필요한 정보(Meta Data) loading
• 새로운 목록에 대해 수집 시작
Data 누락
• 수집기별 loading 속도가 다름
• 수집 주기(1분) 내에 loading이 어려울 수 있음 : 원거리, data size

31. 배포시 수집 누락

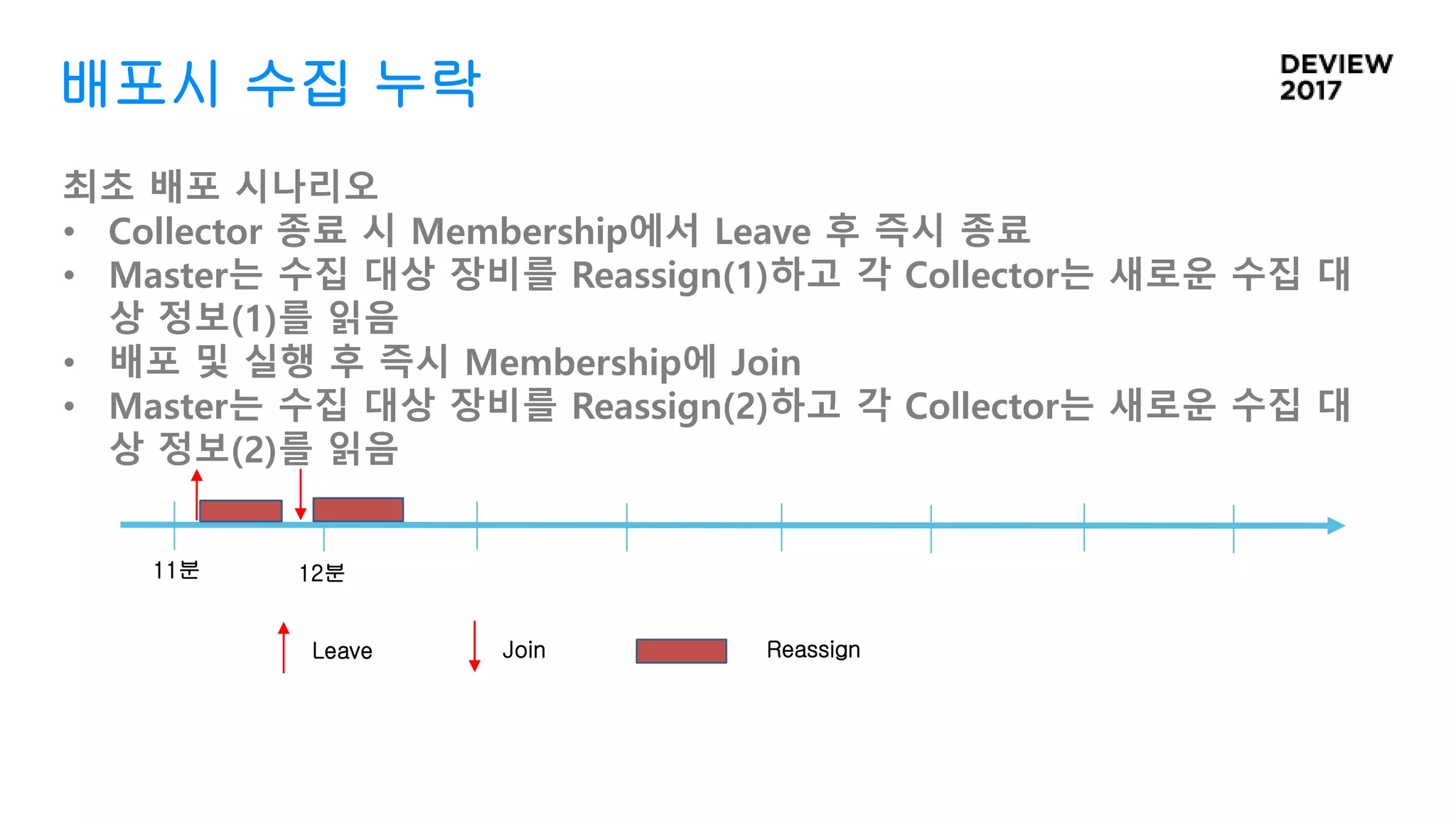

최초 배포 시나리오
• Collector 종료 시 Membership에서 Leave 후 즉시 종료
• Master는 수집 대상 장비를 Reassign(1)하고 각 Collector는 새로운 수집 대
상 정보(1)를 읽음
• 배포 및 실행 후 즉시 Membership에 Join
• Master는 수집 대상 장비를 Reassign(2)하고 각 Collector는 새로운 수집 대
상 정보(2)를 읽음
Leave ReassignJoin
11분 12분

32. 배포시 수집 누락

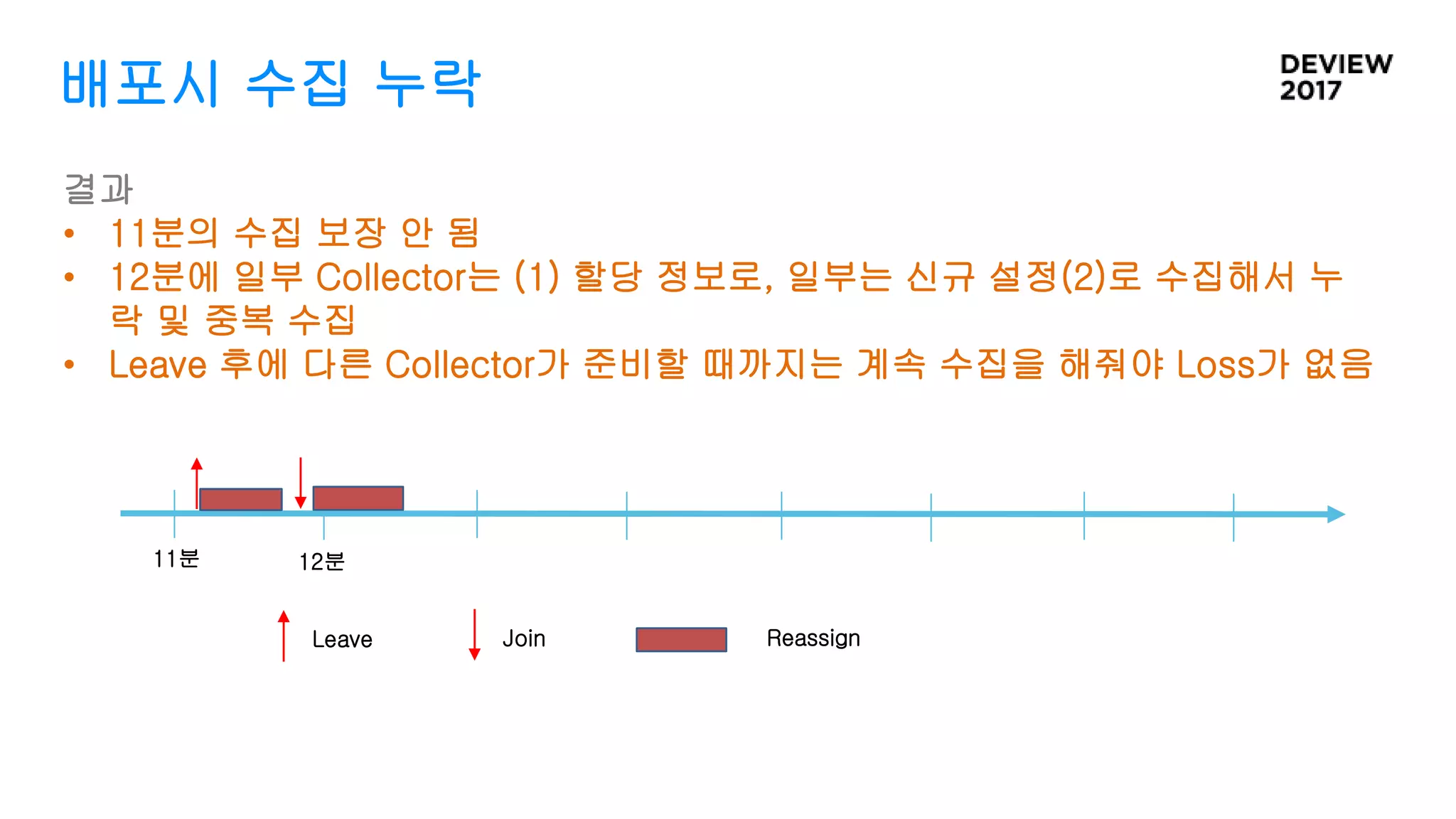

결과
• 11분의 수집 보장 안 됨
• 12분에 일부 Collector는 (1) 할당 정보로, 일부는 신규 설정(2)로 수집해서 누
락 및 중복 수집
• Leave 후에 다른 Collector가 준비할 때까지는 계속 수집을 해줘야 Loss가 없음
Leave ReassignJoin
11분 12분

33. 배포시 수집 누락
개선된 배포 시나리오
• 종료하는 Collector는 11분에 Membership에서 Leave (zk의 member 노드만
제거하고 실제 프로세스는 살아있음)
• Master가 Reassign 하고, 14분에 모든 Collector가 Redis로부터 새로운 수집
대상 정보를 읽음 ==> 모든 Collector가 감지
• 15분이 되기 전까지는 기존 할당 정보로 수집
• 15분부터는 새로 Assign된 정보로 수집
11분 12분 13분 14분 15분
Leave 신규 수집 대상 정보 ReloadJoin

34. 배포시 수집 누락
결과
• 정상 수집
11분 12분 13분 14분 15분
Leave 신규 수집 대상 정보 ReloadJoin

35. 배포시 수집 누락
Coordinator를 이용한 구현
• Collector Leave시 Master는 수집 대상 정보 Reassign
• Master는 Coordinator로써 Collector에게 Barrier를 시작하는 Alarm을 보냄 (Prepare)
• Collector는 새로운 할당 정보를 읽고 Barrier에 참여하여 Barrier 완료를 기다림 (I’m ready)
• Collector는 Barrier가 완료되기 전에는 기존 할당 정보로, 완료 후에는 새로운 할당 정보로 동작함
• Barrier가 완료되면 Master는 You may leave Alarm을 보냄
• Leave 하던 Collector는 Master로부터 You may leave를 받고 종료
Prepare I’m ready You may leave
11분 12분 13분 14분 15분
Leave Join

36. 해결책과 결과
• Router 근거리에 Collector 배치
• Scale-out
• 장비 모델별 수집항목을 템플릿화
• 배포 시나리오 조정
 Router에 Data 수집으로 인한 부담 최소화
 운영 비용 최소화
 Data 누락 최소화
