![5
Inference Engineの動作 - 1
Inference
Engine
入力画像
推論結果
学習済み
モデル
def cnn_model_fn(features, labels, mode):
input_layer = tf.reshape(features["x"], [-1, …
conv1 = tf.layers.conv2d(inputs=input_layer, …
pool1 = tf.layers.max_pooling2d(inputs=conv1,…
conv2 = tf.layers.conv2d(inputs=pool1, …
pool2 = tf.layers.max_pooling2d(inputs=conv2,…
pool2_flat = tf.reshape(pool2, [-1, 7 * 7 * 64
dense = tf.layers.dense(inputs=pool2_flat, …
dropout = tf.layers.dropout(inputs=dense, …
:
• モデル定義などの煩雑なプログラミング不要
• 学習済みモデルを用意するだけ](https://image.slidesharecdn.com/openvinointro-191216090607/85/Intel-OpenVINO-5-320.jpg)
![#include <vector>
#include <opencv2/opencv.hpp>
#include <inference_engine.hpp>
namespace ie = InferenceEngine;
int main(int argc, char *argv[]) {
ie::Core ie;
ie::CNNNetReader network_reader;
network_reader.ReadNetwork("squeezenet/squeezenet1.1.xml");
network_reader.ReadWeights("squeezenet/squeezenet1.1.bin");
network_reader.getNetwork().setBatchSize(1);
ie::CNNNetwork network = network_reader.getNetwork();
std::shared_ptr<ie::InputInfo> input_info =
network.getInputsInfo().begin()->second;
std::string input_name = network.getInputsInfo().begin()->first;
input_info->getPreProcess().setResizeAlgorithm(ie::RESIZE_BILINEAR);
input_info->setLayout(ie::Layout::NHWC);
input_info->setPrecision(ie::Precision::U8);
ie::DataPtr output_info = network.getOutputsInfo().begin()->second;
std::string output_name = network.getOutputsInfo().begin()->first;
output_info->setPrecision(ie::Precision::FP32);
ie::ExecutableNetwork executable_network = ie.LoadNetwork(network, "CPU");
ie::InferRequest infer_request = executable_network.CreateInferRequest();
CNN C++ サンプルコード (main.cpp)
cv::Mat image = cv::imread("data/guineapig224.bmp");
ie::TensorDesc tDesc(ie::Precision::U8,
{1, 3, static_cast<long unsigned int>(image.rows),
static_cast<long unsigned int>(image.cols) },
ie::Layout::NHWC);
infer_request.SetBlob(input_name,
ie::make_shared_blob<uint8_t>(tDesc, image.data));
infer_request.Infer();
ie::Blob::Ptr output = infer_request.GetBlob(output_name);
std::vector<unsigned> results;
TopResults(5, *output, results);
std::cout << "nresultsn------------------" << std::endl;
for (size_t id = 0; id < 5; ++id)
std::cout<<results[id]<< ":"<<((float*)output
->buffer())[results[id]]<<std::endl;
}
32行！
CPU / GPU / MYRIAD / FPGA / HDDL / GNA](https://image.slidesharecdn.com/openvinointro-191216090607/85/Intel-OpenVINO-7-320.jpg)
![CNN Python サンプルコード
import cv2
import numpy as np
from openvino.inference_engine import IENetwork, IECore
ie = IECore()
net = IENetwork(model='googlenet-v1.xml', weights='googlenet-v1.bin')
batch,channel,height,width = net.inputs['data'].shape
exec_net = ie.load_network(network=net, device_name="CPU", num_requests=1)
img = cv2.imread("guineapig224.bmp")
cv2.imshow("input", img)
img = cv2.resize(img, (width,height))
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
img = img.transpose((2, 0, 1))
img = img.reshape((1, channel, height, width))
res = exec_net.infer(inputs={'data': img})
idx = np.argsort(res['prob'][0])[::-1]
for i in range(5):
print(idx[i]+1, res['prob'][0][idx[i]])
cv2.waitKey(3*1000)
18行！](https://image.slidesharecdn.com/openvinointro-191216090607/85/Intel-OpenVINO-8-320.jpg)
![14
人検出 / 属性抽出 / 追跡
float feature[256]
Calculate distance between feature
vectors to identify the most similar
object
e.g. cosine similarity](https://image.slidesharecdn.com/openvinointro-191216090607/85/Intel-OpenVINO-14-320.jpg)

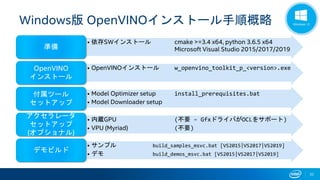

![32
Windows版 OpenVINOインストール手順概略
• 依存SWインストール cmake >=3.4 x64, python 3.6.5 x64
Microsoft Visual Studio 2015/2017/2019準備
• OpenVINOインストール w_openvino_toolkit_p_<version>.exeOpenVINO
インストール
• Model Optimizer setup install_prerequisites.bat
• Model Downloader setup
付属ツール
セットアップ
• 内蔵GPU (不要 – GfxドライバがOCLをサポート)
• VPU (Myriad) (不要)
アクセラレータ
セットアップ
(オプショナル)
• サンプル build_samples_msvc.bat [VS2015|VS2017|VS2019]
• デモ build_demos_msvc.bat [VS2015|VS2017|VS2019]
デモビルド](https://image.slidesharecdn.com/openvinointro-191216090607/85/Intel-OpenVINO-32-320.jpg)
![33
Ubuntu版 OpenVINOインストール手順概略
• 依存SWインストール install_openvino_dependencies.sh
準備
• OpenVINOインストール setup_GUI.shOpenVINO
インストール
• Model Optimizer setup install_prerequisites.sh [venv]
• Model Downloader setup pip3 install --user –r ./requirements.in
付属ツール
セットアップ
• 内蔵GPU install_NEO_OCL_driver.sh
• VPU (Myriad) install_NCS_udev_rules.sh
アクセラレータ
セットアップ
(オプショナル)
• サンプル build_samples.sh
• デモ build_demos.sh
デモビルド](https://image.slidesharecdn.com/openvinointro-191216090607/85/Intel-OpenVINO-33-320.jpg)

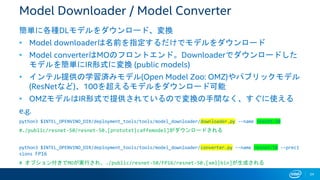

![34
Model Downloader / Model Converter
簡単に各種DLモデルをダウンロード、変換
• Model downloaderは名前を指定するだけでモデルをダウンロード
• Model converterはMOのフロントエンド。Downloaderでダウンロードした
モデルを簡単にIR形式に変換 (public models)
• インテル提供の学習済みモデル(Open Model Zoo: OMZ)やパブリックモデル
(ResNetなど)、100を超えるモデルをダウンロード可能
• OMZモデルはIR形式で提供されているので変換の手間なく、すぐに使える
e.g.
python3 $INTEL_OPENVINO_DIR/deployment_tools/tools/model_downloader/downloader.py --name resnet-50
#./public/resnet-50/resnet-50.[prototxt|caffemodel]がダウンロードされる
python3 $INTEL_OPENVINO_DIR/deployment_tools/tools/model_downloader/converter.py --name resnet-50 --preci
sions FP16
# オプション付きでMOが実行され、./public/resnet-50/FP16/resnet-50.[xml|bin]が生成される](https://image.slidesharecdn.com/openvinointro-191216090607/85/Intel-OpenVINO-34-320.jpg)
![SSII2021 [TS1] Visual SLAM ～カメラ幾何の基礎から最近の技術動向まで～](https://cdn.slidesharecdn.com/ss_thumbnails/ts1-01-210607042113-thumbnail.jpg?width=640&height=640&fit=bounds)
![[DL輪読会]Grokking: Generalization Beyond Overfitting on Small Algorithmic Datasets](https://cdn.slidesharecdn.com/ss_thumbnails/20220325okimura-220405024717-thumbnail.jpg?width=640&height=640&fit=bounds)
![[解説スライド] NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis](https://cdn.slidesharecdn.com/ss_thumbnails/nerf20200327slideshare-200326131430-thumbnail.jpg?width=640&height=640&fit=bounds)
![[DL輪読会]DropBlock: A regularization method for convolutional networks](https://cdn.slidesharecdn.com/ss_thumbnails/dlyokota20190222-190222002832-thumbnail.jpg?width=640&height=640&fit=bounds)
![[DL輪読会]Pay Attention to MLPs （gMLP）](https://cdn.slidesharecdn.com/ss_thumbnails/kobayashi-210528032327-thumbnail.jpg?width=640&height=640&fit=bounds)
Intel OpenVINO™ ツールキットのご紹介
- 1.
- 2. OpenVINO™ Toolkitとは 2 ISUAL NFERENCING & EURALNETWORK PTIMIZATION コンピュータ・ビジョン アプリケーション 開発ツールキット (SDK)
- 3.
- 4. 4 OpenVINO™ Toolkit概要 OpenVINO™ Toolkit LibrariesInference Engine (推論Lib) Model OptimizerTools 学習済み DLモデル 画像処理 *別配布 ディープラーニング (推論) OpenVINO™ はインテル・アーキテクチャーに高度に最適化済み 幅広いOSサポート: Ubuntu, CentOS, Yocto, Win10, MacOS DL workbench Model Downloader / Converter
- 5. 5 Inference Engineの動作 -1 Inference Engine 入力画像 推論結果 学習済み モデル def cnn_model_fn(features, labels, mode): input_layer = tf.reshape(features["x"], [-1, … conv1 = tf.layers.conv2d(inputs=input_layer, … pool1 = tf.layers.max_pooling2d(inputs=conv1,… conv2 = tf.layers.conv2d(inputs=pool1, … pool2 = tf.layers.max_pooling2d(inputs=conv2,… pool2_flat = tf.reshape(pool2, [-1, 7 * 7 * 64 dense = tf.layers.dense(inputs=pool2_flat, … dropout = tf.layers.dropout(inputs=dense, … : • モデル定義などの煩雑なプログラミング不要 • 学習済みモデルを用意するだけ
- 6. 6 OpenVINO™ Model Optimizer IR Inference Engine CPU GPU MYRIAD FPGA HDDL GNA ユーザープログラム IE API C++,Python Input Inferred Result学習 / Training 推論 / Inference OpenCV OpenVX MediaSDK 推論 結果 無償, オープンソース, 省メモリ, 高速・高効率 学習済みディープラーニングモデル IR DL モデル Myriad: VPU (Vision Processing Unit) HDDL: High density Deep Learning accelerator GNA: Gaussian-mixture-model Neural network Accelerator IR: Intermediate RepresentationInference Engineの動作 - 2 Model Downloader インテル学習済みモデル
- 7. #include <vector> #include <opencv2/opencv.hpp> #include<inference_engine.hpp> namespace ie = InferenceEngine; int main(int argc, char *argv[]) { ie::Core ie; ie::CNNNetReader network_reader; network_reader.ReadNetwork("squeezenet/squeezenet1.1.xml"); network_reader.ReadWeights("squeezenet/squeezenet1.1.bin"); network_reader.getNetwork().setBatchSize(1); ie::CNNNetwork network = network_reader.getNetwork(); std::shared_ptr<ie::InputInfo> input_info = network.getInputsInfo().begin()->second; std::string input_name = network.getInputsInfo().begin()->first; input_info->getPreProcess().setResizeAlgorithm(ie::RESIZE_BILINEAR); input_info->setLayout(ie::Layout::NHWC); input_info->setPrecision(ie::Precision::U8); ie::DataPtr output_info = network.getOutputsInfo().begin()->second; std::string output_name = network.getOutputsInfo().begin()->first; output_info->setPrecision(ie::Precision::FP32); ie::ExecutableNetwork executable_network = ie.LoadNetwork(network, "CPU"); ie::InferRequest infer_request = executable_network.CreateInferRequest(); CNN C++ サンプルコード (main.cpp) cv::Mat image = cv::imread("data/guineapig224.bmp"); ie::TensorDesc tDesc(ie::Precision::U8, {1, 3, static_cast<long unsigned int>(image.rows), static_cast<long unsigned int>(image.cols) }, ie::Layout::NHWC); infer_request.SetBlob(input_name, ie::make_shared_blob<uint8_t>(tDesc, image.data)); infer_request.Infer(); ie::Blob::Ptr output = infer_request.GetBlob(output_name); std::vector<unsigned> results; TopResults(5, *output, results); std::cout << "nresultsn------------------" << std::endl; for (size_t id = 0; id < 5; ++id) std::cout<<results[id]<< ":"<<((float*)output ->buffer())[results[id]]<<std::endl; } 32行！ CPU / GPU / MYRIAD / FPGA / HDDL / GNA
- 8. CNN Python サンプルコード importcv2 import numpy as np from openvino.inference_engine import IENetwork, IECore ie = IECore() net = IENetwork(model='googlenet-v1.xml', weights='googlenet-v1.bin') batch,channel,height,width = net.inputs['data'].shape exec_net = ie.load_network(network=net, device_name="CPU", num_requests=1) img = cv2.imread("guineapig224.bmp") cv2.imshow("input", img) img = cv2.resize(img, (width,height)) img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) img = img.transpose((2, 0, 1)) img = img.reshape((1, channel, height, width)) res = exec_net.infer(inputs={'data': img}) idx = np.argsort(res['prob'][0])[::-1] for i in range(5): print(idx[i]+1, res['prob'][0][idx[i]]) cv2.waitKey(3*1000) 18行！
- 9. 9 Intel Open ModelZoo (OMZ) https://github.com/opencv/open_model_zoo OpenVINOに最適化した、50を超えるDLモデルを提供中
- 10.
- 11.
- 12.
- 13.
- 14. 14 人検出 / 属性抽出/ 追跡 float feature[256] Calculate distance between feature vectors to identify the most similar object e.g. cosine similarity
- 15.
- 16.
- 17. 17 車検出 / 属性抽出/ ナンバー読取 / 個体セグメンテーション

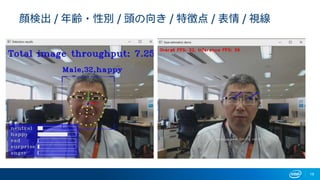

- 18. 18 顔検出 / 年齢・性別/ 頭の向き / 特徴点 / 表情 / 視線
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.
- 30.
- 31.
- 32. 32 Windows版 OpenVINOインストール手順概略 • 依存SWインストールcmake >=3.4 x64, python 3.6.5 x64 Microsoft Visual Studio 2015/2017/2019準備 • OpenVINOインストール w_openvino_toolkit_p_<version>.exeOpenVINO インストール • Model Optimizer setup install_prerequisites.bat • Model Downloader setup 付属ツール セットアップ • 内蔵GPU (不要 – GfxドライバがOCLをサポート) • VPU (Myriad) (不要) アクセラレータ セットアップ (オプショナル) • サンプル build_samples_msvc.bat [VS2015|VS2017|VS2019] • デモ build_demos_msvc.bat [VS2015|VS2017|VS2019] デモビルド
- 33. 33 Ubuntu版 OpenVINOインストール手順概略 • 依存SWインストールinstall_openvino_dependencies.sh 準備 • OpenVINOインストール setup_GUI.shOpenVINO インストール • Model Optimizer setup install_prerequisites.sh [venv] • Model Downloader setup pip3 install --user –r ./requirements.in 付属ツール セットアップ • 内蔵GPU install_NEO_OCL_driver.sh • VPU (Myriad) install_NCS_udev_rules.sh アクセラレータ セットアップ (オプショナル) • サンプル build_samples.sh • デモ build_demos.sh デモビルド
- 34. 34 Model Downloader /Model Converter 簡単に各種DLモデルをダウンロード、変換 • Model downloaderは名前を指定するだけでモデルをダウンロード • Model converterはMOのフロントエンド。Downloaderでダウンロードした モデルを簡単にIR形式に変換 (public models) • インテル提供の学習済みモデル(Open Model Zoo: OMZ)やパブリックモデル (ResNetなど)、100を超えるモデルをダウンロード可能 • OMZモデルはIR形式で提供されているので変換の手間なく、すぐに使える e.g. python3 $INTEL_OPENVINO_DIR/deployment_tools/tools/model_downloader/downloader.py --name resnet-50 #./public/resnet-50/resnet-50.[prototxt|caffemodel]がダウンロードされる python3 $INTEL_OPENVINO_DIR/deployment_tools/tools/model_downloader/converter.py --name resnet-50 --preci sions FP16 # オプション付きでMOが実行され、./public/resnet-50/FP16/resnet-50.[xml|bin]が生成される
- 35. 35 DL Workbench (INT8変換,ベンチマーク, 精度チェック, グラフ可視化などなど) Docker containerで動く、 webブラウザアプリ
- 36. 36 DL Workbench (パフォーマンス比較,レイヤー情報)
- 37.
- 38. Internet of ThingsGroup 38 VPUとは Intel® Neural Compute Stick 2 高い NN推論性能 手軽に 実験、試作 効率よく 性能評価 8X¹HIGHER PERFORMANCE 初代NCSからの性能向上 UPTO *MSRP is not a guarantee of final retail price. MSRP may be changed in the future based upon economic conditions. 多くのスマートカメラ製品で採用されたVPUのAI推論能力を大幅に向上 評価、実験用に手軽に利用可能なニューラル・コンピュート・スティック2
- 39. **ボードベンダーの詳細についてはインテルの担当者にお問い合わせ下さい。 Intel、インテル、Intel ロゴは、アメリカ合衆国および／またはその他の国における IntelCorporation またはその子会社の商標です。 ※ その他の社名、製品名などは、一般に各社の表示、商標または登録商標です。 39 M.2, Key E miniPCIe* PCIe* x4インターフェイス インテル® Movidius MA2485 VPU X 1 インテル® Movidius™ MA2485 VPUs x2 インテル® Movidius™ MA2485 VPUs x8 製品化 ボードベンダー* インテル® Arria® 10 FPGA 1150GX/660GX PCIe* x8 OpenVINO™ ツールキット エッジで実行するNN推論モデルの構築; インテル® CPU, GPU, VPU, FPGAで共通の開発環境 ソフトウェア 開発ツール インテル® ビジョン・アクセラレーター・デザイン・プロダクト （インテル® Movidius™ VPU搭載版) インテル® ビジョン・アクセラ レーター・デザイン・プロダクト (インテル® Arria® 10 FPGA 搭載版) インテル® ビジョン・ アクセラレーター・ デザインに基づく アドインカード(例)
- 40.
- 41.
- 42. 42 OpenVINO™ ツールキット・セミナー ベーシックコース OpenVINO™ ツールキットの概要 サンプル・コードでデモを動作させ性能評価 ができるレベルを目標 OpenVINO™ツールキット・セミナー アドバンスドコース ベーシック・コース受講後、独自モデルの最 適化やカスタム・レイヤーの開発方法などを 解説 OpenVINO™ ツールキット・ワークショップ PC開発環境で課題を交えてツールの使い方を学ぶハンスオン・トレーニング 12月18日（水) 13:30-17:30 OpenVINO™ ツールキット・ハンズオンセミナー (大阪開催） セミナー ベーシックコース（午前）とワークショップ（午後）を実施 1２月２０日(金) 1０:０0-17:30
- 43. 43 まとめ • OpenVINO™ を使うとIAプラットフォームで高速なDL推論が可能 •ツールも学習済みモデルも無償提供 • CPUだけではなく、内蔵GPUも活用可能 さらに外部アクセラレータもサポート • Atom®からXeon®まで幅広いプラットフォームをサポート • 充実のOSサポート: Windows 10, Ubuntu, CentOS, MacOS • OpenVINO™を使うことで組み込み機器でのDLを低コストで実現可能 • 開発期間の短縮にも寄与
