Introduce what's Azure IoT Suite and How to quickly deploy IoT solutions

1. 物聯網新應用 -
貫通物聯網每一哩路
台灣微軟
資深平台架構技術經理
吳宏彬
10/15/2015

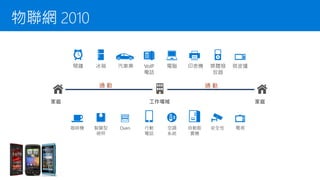

2. 通 勤 通 勤

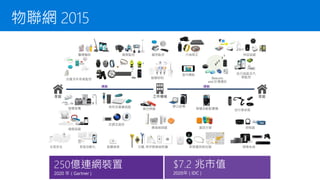

3. $7.2 兆市值
2020年 ( IDC )
250億連網裝置
2020 年 ( Gartner )

4. $7.2 兆市值
2020年 ( IDC )
250億連網裝置
2020 年 ( Gartner )
物聯網看起來市場錢景無限….

5. 但在技術實作上很可能變….

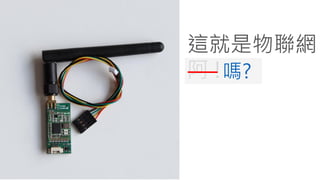

6. 這就是物聯網
阿 !嗎?

7. 物聯網是陸空軍聯合作戰…

9. 許多組織已經開始享受物聯網帶來的效益
Lido Stone Works 勤崴國際
boosted revenue by 70 %
and productivity by 30 percent
reducing elevators downtime
increasing customer
satisfaction
reducing downtime costs
by as much as $300,000
per day.
更精準預測塞車狀況

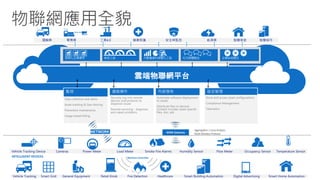

10. Vehicle Tracking Device Cameras Power Meter Load Meter Smoke Fire Alarms Humidity Sensor Flow Meter Occupancy Sensor Temperature Sensor
INTELLIGENT DEVICES Machine Controller
Vehicle Tracking Smart Grid General Equipment Retail Kiosk Fire Detection Healthcare Smart Building Automation Digital Advertising Smart Home Automation
運輸業 零售業 工業4.0 健康照護 安全與監控 能源業 智慧家庭 智慧城市
監控
Data collection and alerts
Asset tracking & Geo-fencing
Preventive maintenance
Usage based billing
遠端操作
Securely log into remote
devices and products to
diagnose issues
Remote servicing - diagnose,
and repair problems
內容發佈
Automate software deployment
to assets
Distribute files to devices.
Content includes asset-specific
files, doc, ads
雲端物聯網平台
設定管理
Store and access asset configurations
Compliance Management
Telematics
M2M GatewayNETWORK

11. 物聯網專案的挑戰
縮短
開發時間
如何延展 客製化難度

12. 根據新資料分析
與回應
支援業務流程的
整合與轉型
有效率的連線及延展
完整的物聯網需求
更多..
Real-time
operating
systems
裝置註冊
規則跟回應
資料分析
資料儀表板, 資料視覺化

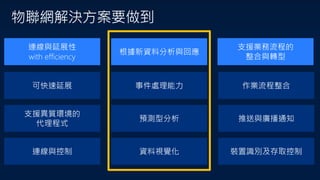

13. 物聯網解決方案要做到
可快速延展
支援異質環境的
代理程式
連線與控制
事件處理能力
預測型分析
資料視覺化
作業流程整合
推送與廣播通知
裝置識別及存取控制
根據新資料分析與回應
支援業務流程的
整合與轉型
連線與延展性
with efficiency

14. 相容既有硬體, 支援新的物
聯網標準
快速的建置能力
解放巨量資料的威力
微軟研發物聯網服務的準則
The Internet of Things starts with your things

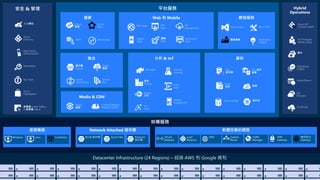

15. 安全 & 管理
Web Apps
Mobile
Apps
API
Management
API
Apps
邏輯
Apps
Notification
Hubs
Content Delivery
Network (CDN)
Media
服務
HDInsight Machine
Learning
Stream
分析
資料
Factory
Event
Hubs
Mobile
Engagement
Active
Directory
Multi-Factor
Authentication
Automation
入口網站
Key Vault
Biztalk
服務
Hybrid
Connections
Service
Bus
儲存體
Queues
Store /
Marketplace
Hybrid
Operations
備份
StorSimple
Site
Recovery
Import/Export
SQL
資料庫
DocumentDB
Redis
快取 搜尋
資料表
SQL 資料
倉儲
Azure AD
Connect Health
AD Privileged
Identity Mngt
Operational
Insights
Cloud
服務
Batch Remote App
Service
Fabric Visual Studio
Application
Insights
Azure SDK
團隊專案
虛擬機 Image Gallery
& 虛擬機 Depot
IoT
Hubs

16. 來組一台偉大戰艦吧!

17. Lego 千年鷹號
有個範本總是比較好

18. Available

19. 預測性維護
遠端監控
資產管理
預先組建好的
解決方案範本

20. 認證過的合作夥伴
https://azure.microsoft.com/en-us/marketplace/certified-iot-program/

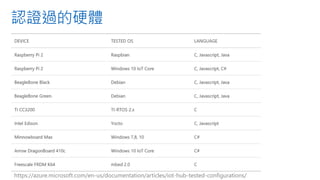

21. 認證過的硬體
https://azure.microsoft.com/en-us/documentation/articles/iot-hub-tested-configurations/

22. 支援作業系統

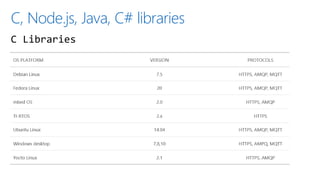

23. C, Node.js, Java, C# libraries

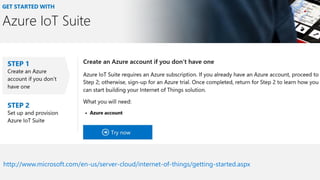

24. http://www.microsoft.com/en-us/server-cloud/internet-of-things/getting-started.aspx

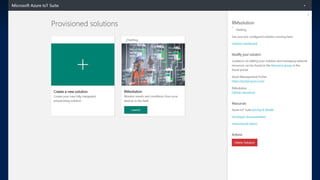

25. https://www.azureiotsuite.com/

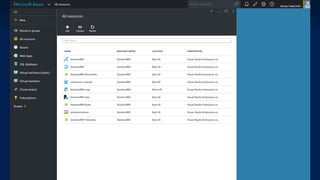

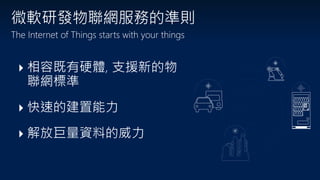

29. 相容既有硬體, 支援新的物
聯網標準
快速的建置能力
解放巨量資料的威力
微軟研發物聯網服務的準則
The Internet of Things starts with your things

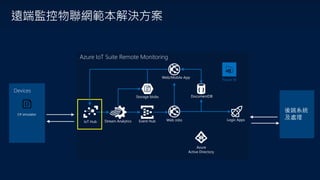

30. Devices
Azure IoT Suite Remote Monitoring
遠端監控物聯網範本解決方案
後端系統
及處理
C# simulator
Event Hub
Storage blobs DocumentDB
Web/Mobile App
Stream Analytics Logic Apps
Azure
Active Directory
IoT Hub Web Jobs
Power BI

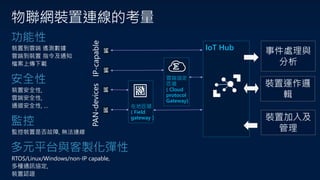

31. 功能性
裝置到雲端 遙測數據
雲端到裝置 指令及通知
檔案上傳下載
安全性
裝置安全性,
雲端安全性,
通道安全性, …
監控
監控裝置是否故障, 無法連線
多元平台與客製化彈性
RTOS/Linux/Windows/non-IP capable,
多種通訊協定,
裝置認證
IoT Hub
在地匝道
( Field
gateway )
雲端協定
匝道
( Cloud
protocol
Gateway)
IP-capablePAN-devices
事件處理與
分析
裝置運作邏
輯
裝置加入及
管理

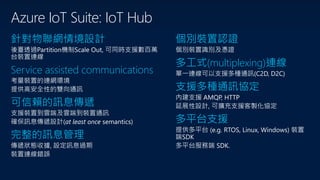

32. Azure IoT Suite: IoT Hub
針對物聯網情境設計
Service assisted communications
可信賴的訊息傳遞
完整的訊息管理
個別裝置認證
多工式(multiplexing)連線
支援多種通訊協定
多平台支援

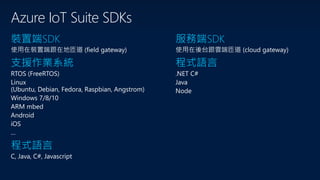

33. Azure IoT Suite SDKs
裝置端SDK
支援作業系統
程式語言
服務端SDK
程式語言

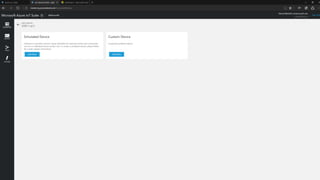

34. MICROSOFT CONFIDENTIAL

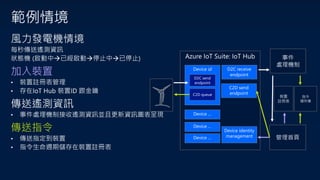

35. 範例情境
風力發電機情境
每秒傳送遙測資訊
狀態機 (啟動中已經啟動停止中已停止)
加入裝置
傳送遙測資訊
傳送指令
事件
處理機制
裝置
註冊表
管理首頁
指令
儲存庫

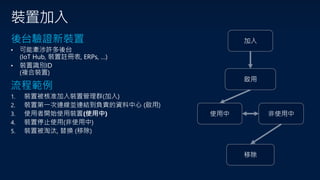

36. 裝置加入
後台驗證新裝置
流程範例

37. 裝置加入

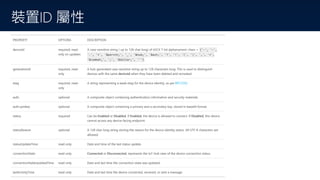

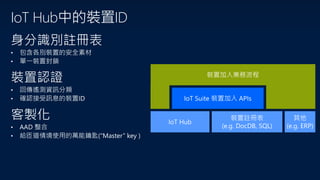

38. IoT Hub中的裝置ID

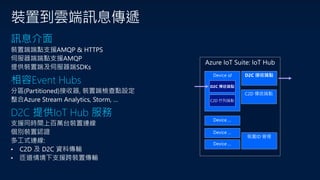

41. 裝置到雲端訊息傳遞
訊息介面
相容Event Hubs
D2C 提供IoT Hub 服務

42. 範例情境
裝置
模擬遙測資訊
每秒鐘送出資訊
事件處理器
使用事件處理主機
• Azure Stream Analytics 或 Storm 都可以使用
發布狀態到遙測管理網站
• 資料上傳後可被及時分析或是儲存
遙測管理網站
顯示各風力發電機最新遙測資訊
事件處理器
遙測管理
網站

44. 雲端到裝置訊息傳遞
介面
至少傳遞一次
TTL 與 收據receipts
指令生命週期模式(pattern)

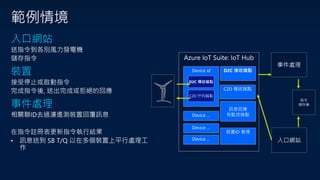

45. 範例情境
入口網站
送指令到各別風力發電機
儲存指令
裝置
接受停止或啟動指令
完成指令後, 送出完成或拒絕的回應
事件處理
相關聯ID去過濾遙測裝置回覆訊息
在指令註冊表更新指令執行結果
• 訊息送到 SB T/Q 以在多個裝置上平行處理工
作
事件處理
入口網站
指令
儲存庫

47. 雲端及在地匝道
使用情境
IoT Hub 能力
模式
IoT Hub
在地匝道
(Field
Gateway)
(OPC-UA,
coAP, AllJoyn,
…)
雲端匝道
(MQTT,
custom)

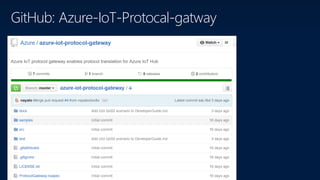

48. GitHub: Azure-IoT-Protocal-gatway

49. 監控裝置連線狀態
回報狀態
範例

50. Devices
Azure IoT Suite Remote Monitoring
遠端監控物聯網範本解決方案
後端系統
及處理
C# simulator
Event Hub
Storage blobs DocumentDB
Web/Mobile App
Stream Analytics Logic Apps
Azure
Active Directory
IoT Hub Web Jobs
Power BI

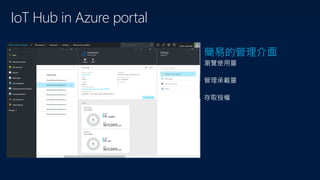

51. IoT Hub in Azure portal
簡易的管理介面

52. 物聯網解決方案要做到
可快速延展
支援異質環境的
代理程式
連線與控制
事件處理能力
預測型分析
資料視覺化
作業流程整合
推送與廣播通知
裝置識別及存取控制
根據新資料分析與回應
支援業務流程的
整合與轉型
連線與延展性
with efficiency

55. 及時事件處理
高處理量
高延展性
發現即時狀況
快速部屬
可信賴的關鍵任務處理
產生及時示警

56. 在Azure 入口網站ASA 介面新增或修改
規則為基礎的介面
支援多通道

57. 預測型分析
Azure Machine
Learning

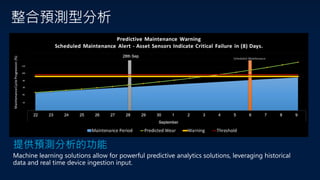

58. 整合預測型分析
提供預測分析的功能

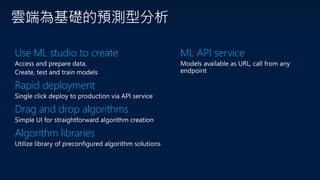

59. 雲端為基礎的預測型分析
ML API serviceUse ML studio to create
Rapid deployment
Drag and drop algorithms
Algorithm libraries

60. AML – 透過拖拉即設定即可完成機器學習

61. Workflow Integration
Logic Apps

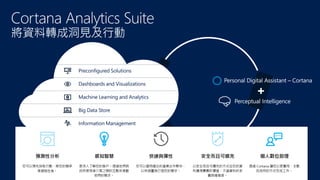

63. Cortana Analytics Suite
將資料轉成洞見及行動

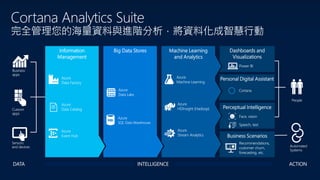

65. Cortana Analytics Suite
完全管理您的海量資料與進階分析，將資料化成智慧行動

67. 先進的資料分析架構
ML
