1. 2018/04/24 AIコードレビュー
ORB-SLAM Code Reading
takmin

2. 自己紹介
2
テクニカル・ソリューション・アーキテクト
皆川 卓也（みながわ たくや）
フリーエンジニア（ビジョン＆ITラボ）
「コンピュータビジョン勉強会＠関東」主催
博士（工学）
略歴：
1999-2003年
日本HP（後にアジレント・テクノロジーへ分社）にて、ITエンジニアとしてシステム構築、プリ
セールス、プロジェクトマネジメント、サポート等の業務に従事
2004-2009年
コンピュータビジョンを用いたシステム/アプリ/サービス開発等に従事
2007-2010年
慶應義塾大学大学院 後期博士課程にて、コンピュータビジョンを専攻
単位取得退学後、博士号取得（2014年）
2009年-現在
フリーランスとして、コンピュータビジョンのコンサル/研究/開発等に従事
http://visitlab.jp

3. コンピュータビジョン勉強会＠関東
3

4. こんなテーマでやってきました
「コンピュータビジョ
ン最先端ガイド」の
輪読
ICCV読み会
ECCV読み会
CVPR読み会
ハッカソン
OpenCV祭り
CVのお仕事
CVでこんなもの
作ってみた
有名論文読み会
AR/VRを支える技
術
CVで便利なツール/
ライブラリ

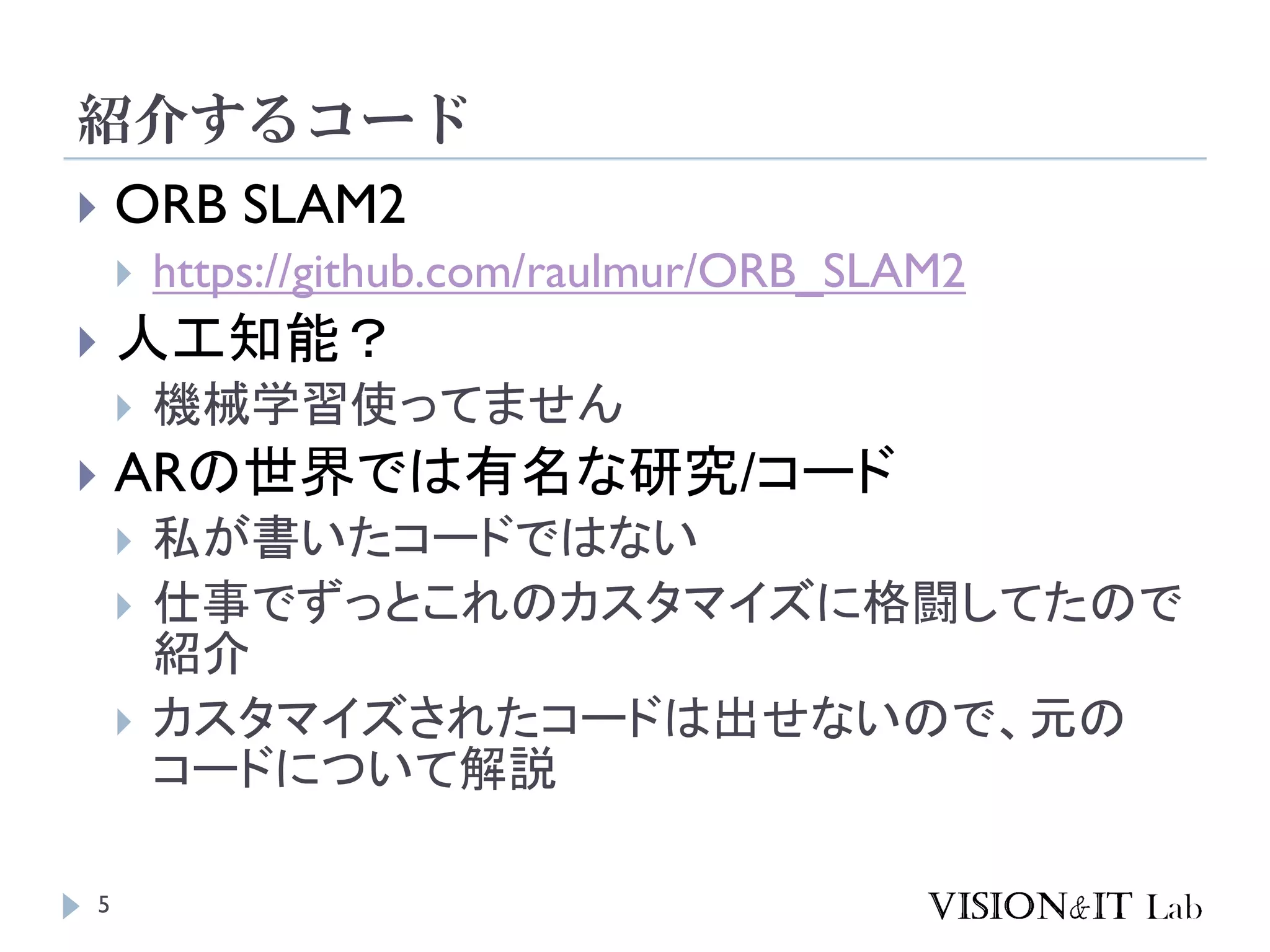

5. 紹介するコード
5
 ORB SLAM2
 https://github.com/raulmur/ORB_SLAM2
 人工知能？
 機械学習使ってません
 ARの世界では有名な研究/コード
 私が書いたコードではない
 仕事でずっとこれのカスタマイズに格闘してたので
紹介
 カスタマイズされたコードは出せないので、元の
コードについて解説

6. Visual SLAM
6
ARにおいて、カメラで撮影した画像上に3Dオブジェクトを
重畳表示するためには、撮影対象の三次元形状とそれに
対するカメラの位置と姿勢を正確に求める必要がある
Simultaneous Localization And Mapping (SLAM)
Localization
Mapping

7. ORB-SLAMとは？
7
 単眼カメラのVisual SLAM
 Mur-Artal, R., Montiel, J. M. M., & Tardos, J. D. (2015).
ORB-SLAM:AVersatile and Accurate Monocular
SLAM System. IEEETransactions on Robotics,
 ソースコード:
https://github.com/raulmur/ORB_SLAM2
 動画：
https://www.youtube.com/watch?v=ufvPS5wJAx0

8. Structure from Motion (SfM)
8
 同じ対象を撮影した複数の画像（例えば動画）から、対
象の三次元形状を復元する

9. Structure from Motion (SfM)
9
 同じ対象を撮影した複数の画像（例えば動画）から、対
象の三次元形状を復元する
バンドル調整を用いて、複数のカメラの相対位置、焦点距
離、対象の三次元点座標を同時に推定する
＜バンドル調整＞
測定結果とパラメータから誤差を計算し、誤差を小さくする方向にパ
ラメータを調整していく

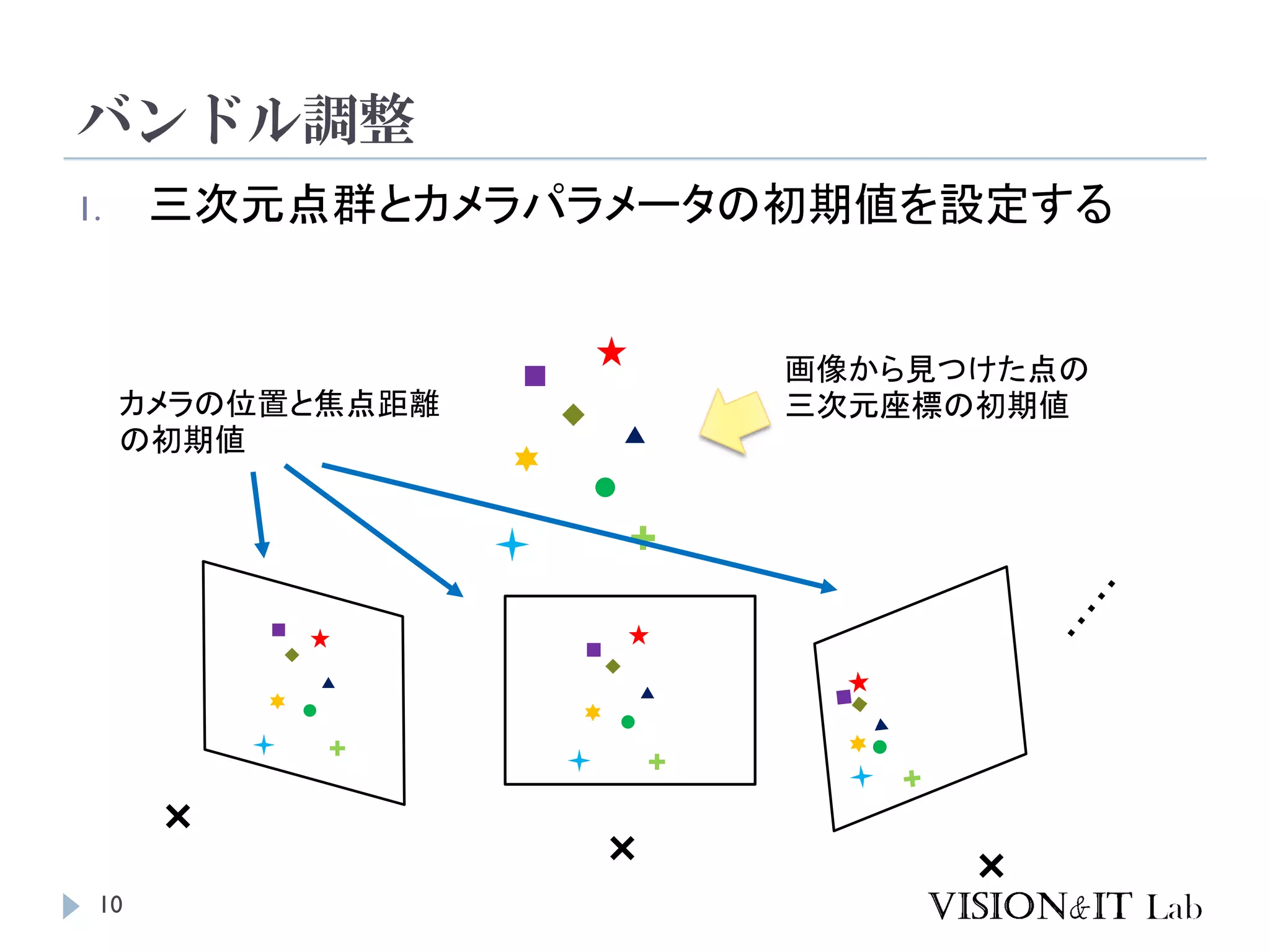

10. バンドル調整
10
1. 三次元点群とカメラパラメータの初期値を設定する
画像から見つけた点の
三次元座標の初期値カメラの位置と焦点距離
の初期値

11. バンドル調整
11
2. 三次元点群を各カメラの画像平面へ投影

12. バンドル調整
12
3. 投影された点と観測した点との誤差の総和を算出
投影された点
観測点
誤差

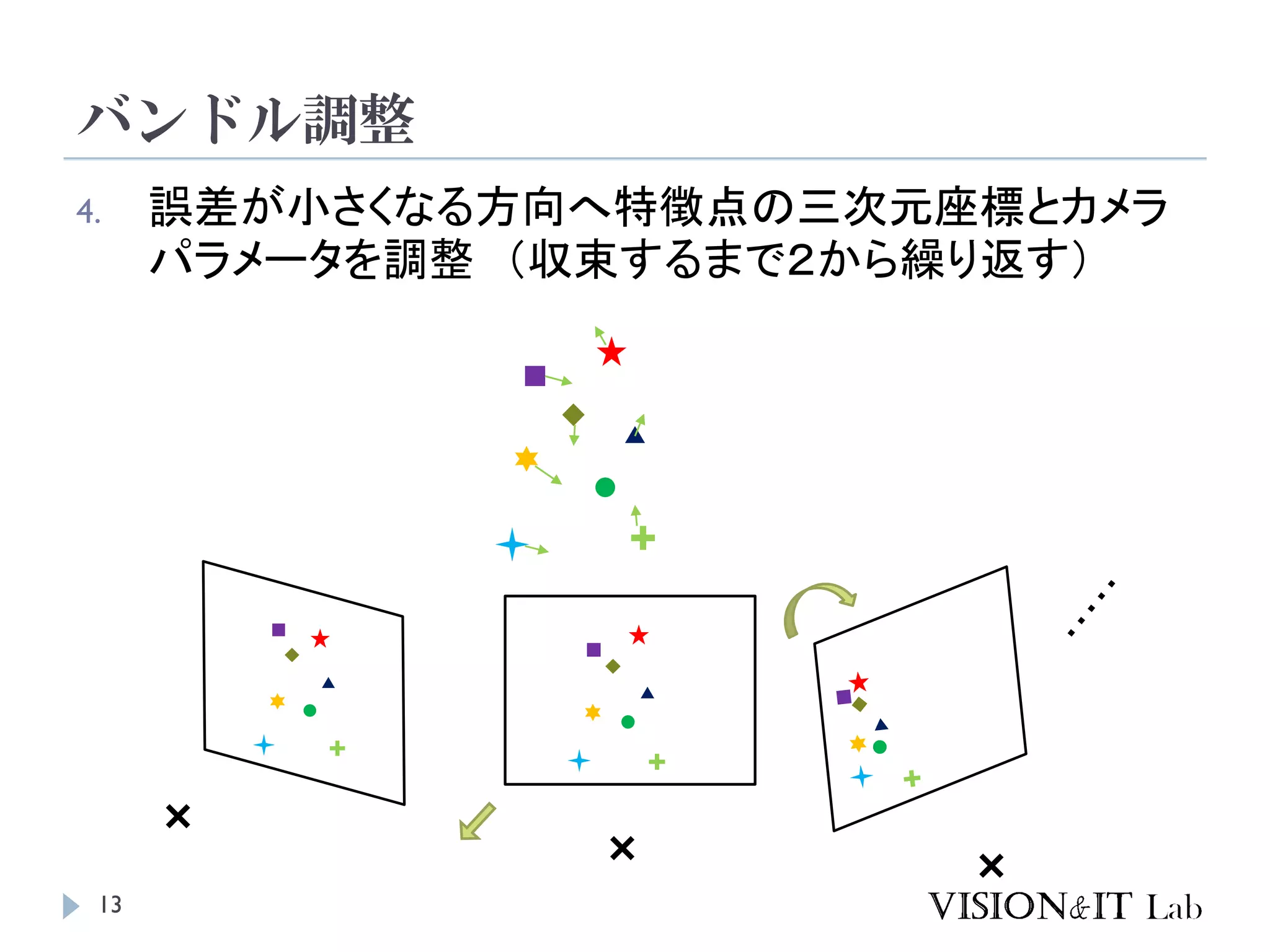

13. バンドル調整
13
4. 誤差が小さくなる方向へ特徴点の三次元座標とカメラ
パラメータを調整 （収束するまで２から繰り返す）

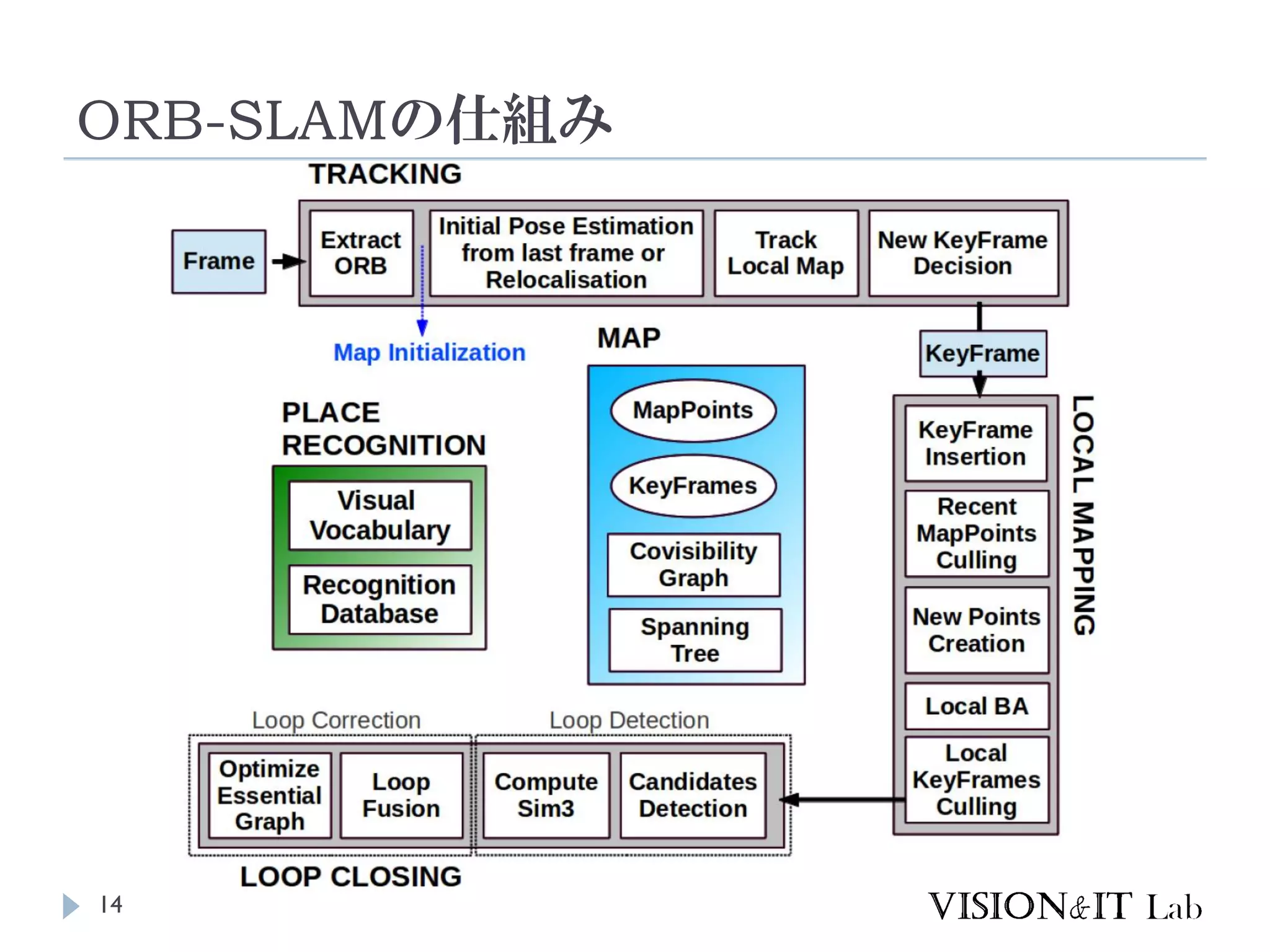

14. ORB-SLAMの仕組み
14

15. ORB-SLAMの仕組み
15
 Tracking、 Local Mapping、Loop Closingの３つのスレッド
が並列に動作
 Tracking： 入力フレームのカメラ位置/姿勢を推定
 Local Mapping: 地図（点群）を生成/更新
 Loop Closing: カメラ位置/姿勢の誤差の蓄積を除去
 全スレッドでORB特徴を利用
 MAP
 点(XYZ)とそれに紐づいた代表ORB特徴
 各キーフレームの全ORB特徴を保持
 Place Recognition:
 ORBによるBags-of-Wordsでクエリー画像に近いキーフレームを検索
 追跡失敗時やMapping時に対応点が見つからない時、Loopを探す
時などに利用

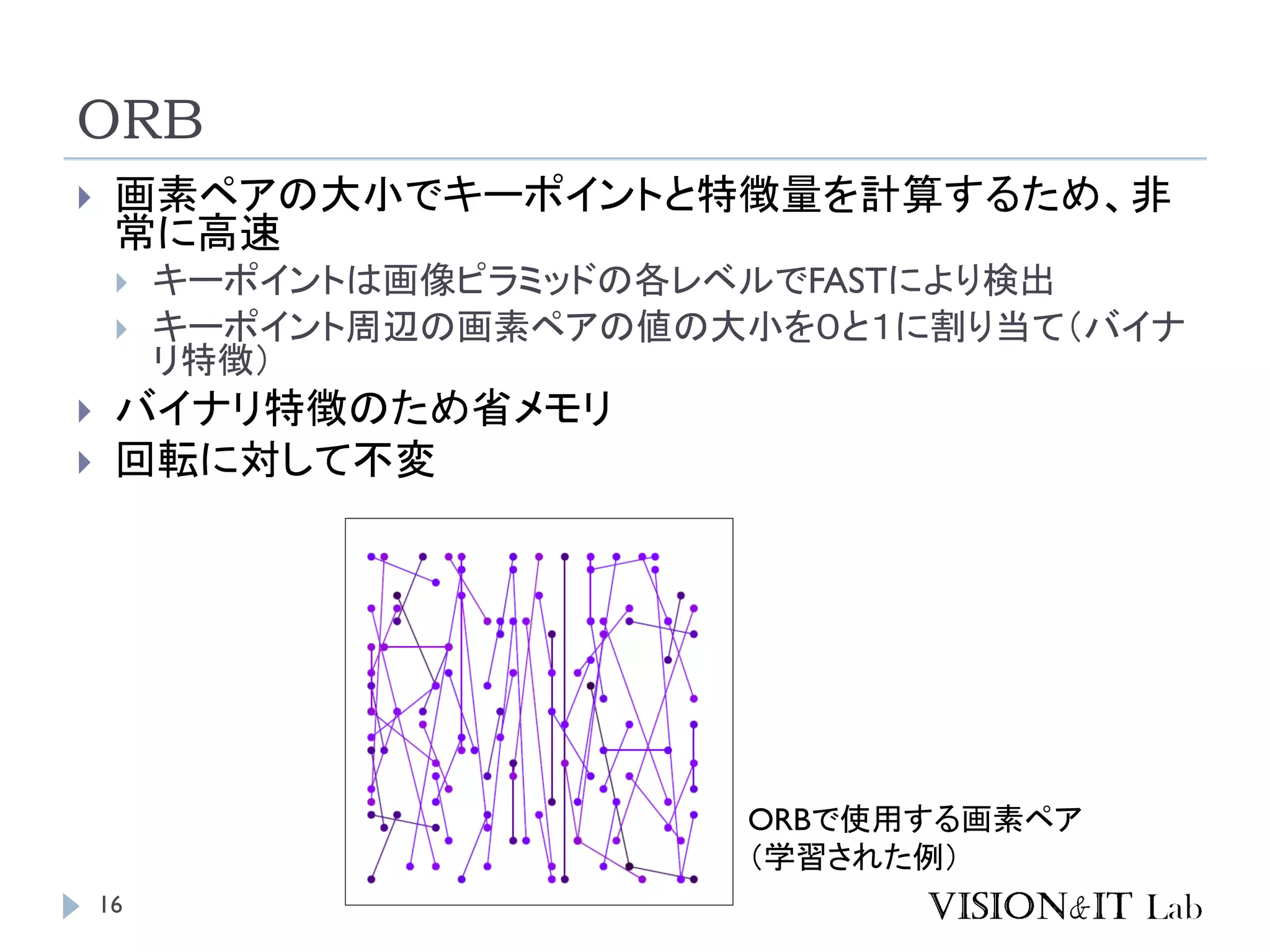

16. ORB
16
 画素ペアの大小でキーポイントと特徴量を計算するため、非
常に高速
 キーポイントは画像ピラミッドの各レベルでFASTにより検出
 キーポイント周辺の画素ペアの値の大小を０と１に割り当て（バイナ
リ特徴）
 バイナリ特徴のため省メモリ
 回転に対して不変
ORBで使用する画素ペア
（学習された例）

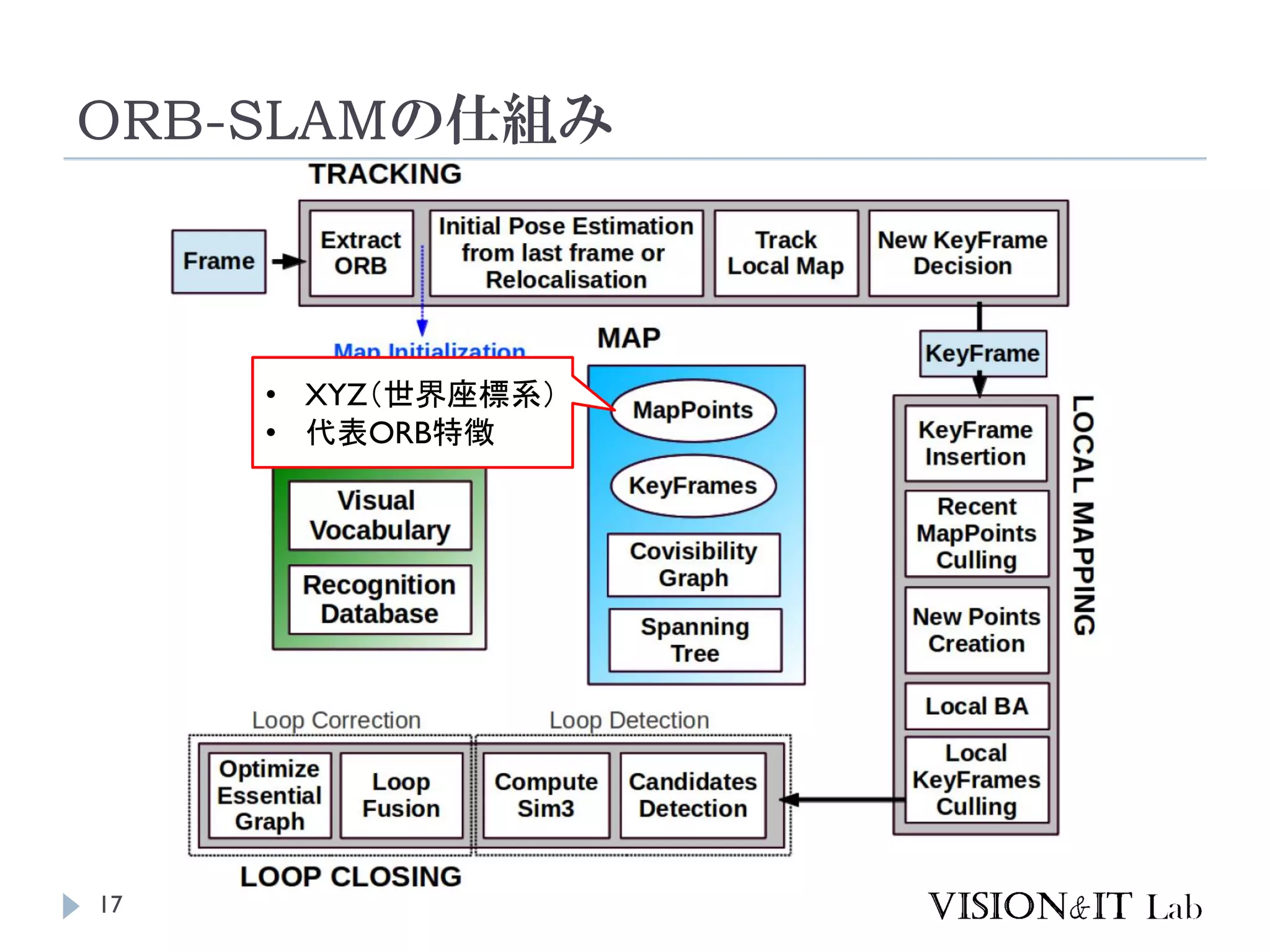

17. ORB-SLAMの仕組み
17
• XYZ（世界座標系）
• 代表ORB特徴

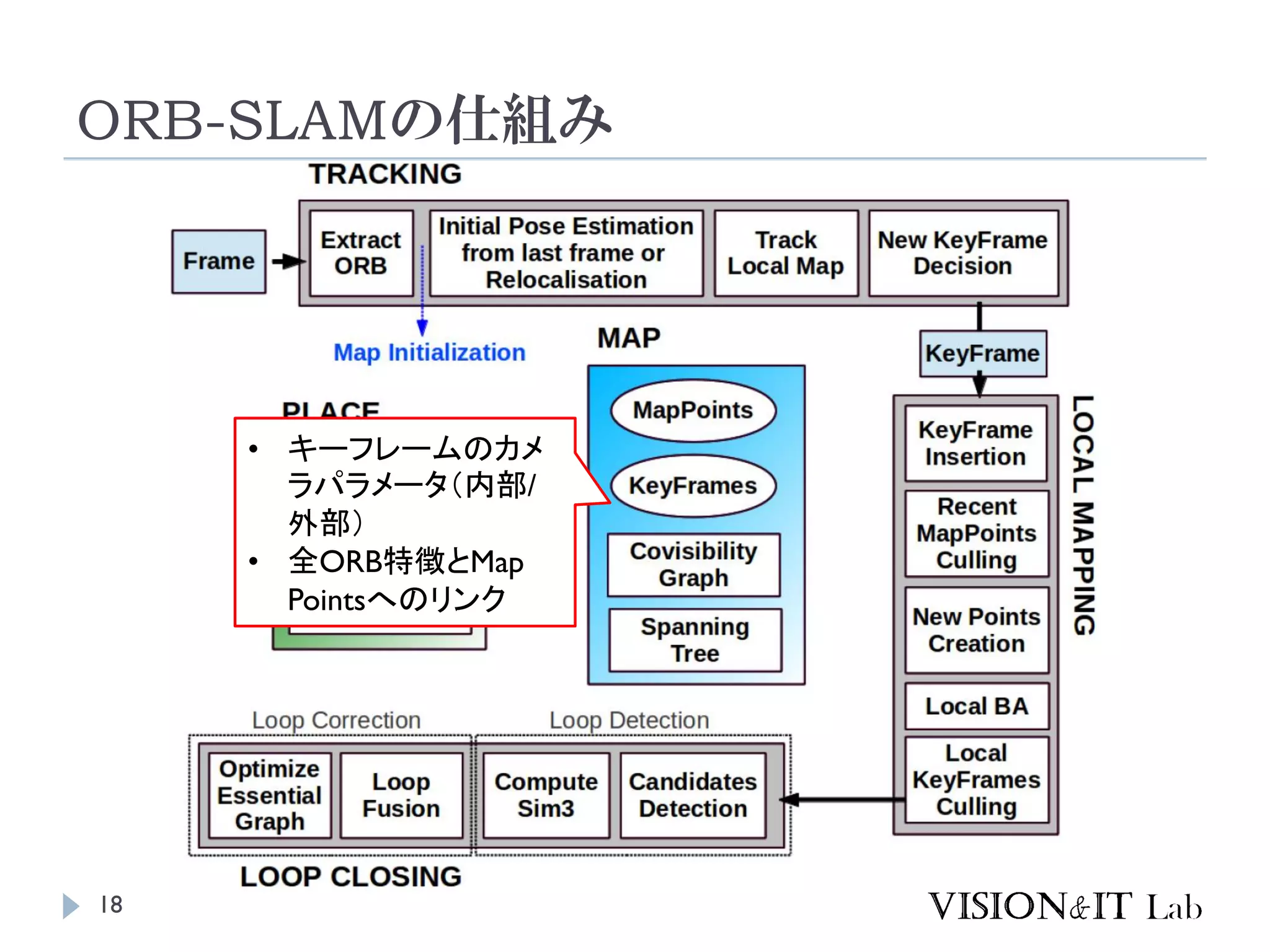

18. ORB-SLAMの仕組み
18
• キーフレームのカメ
ラパラメータ（内部/
外部）
• 全ORB特徴とMap
Pointsへのリンク

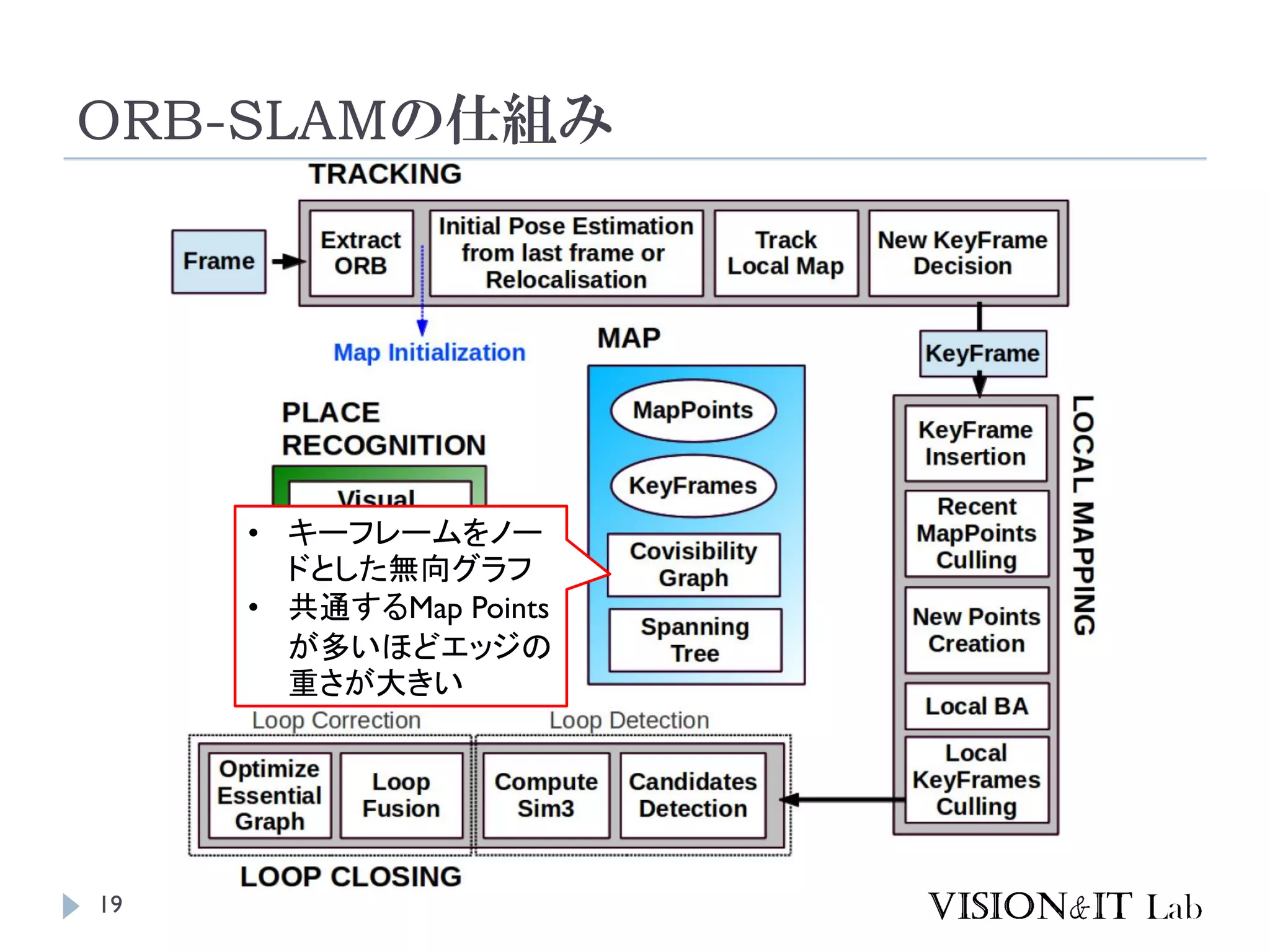

19. ORB-SLAMの仕組み
19
• キーフレームをノー
ドとした無向グラフ
• 共通するMap Points
が多いほどエッジの
重さが大きい

20. ORB-SLAMの仕組み
20
Covisibility Graphから
作成した全域木

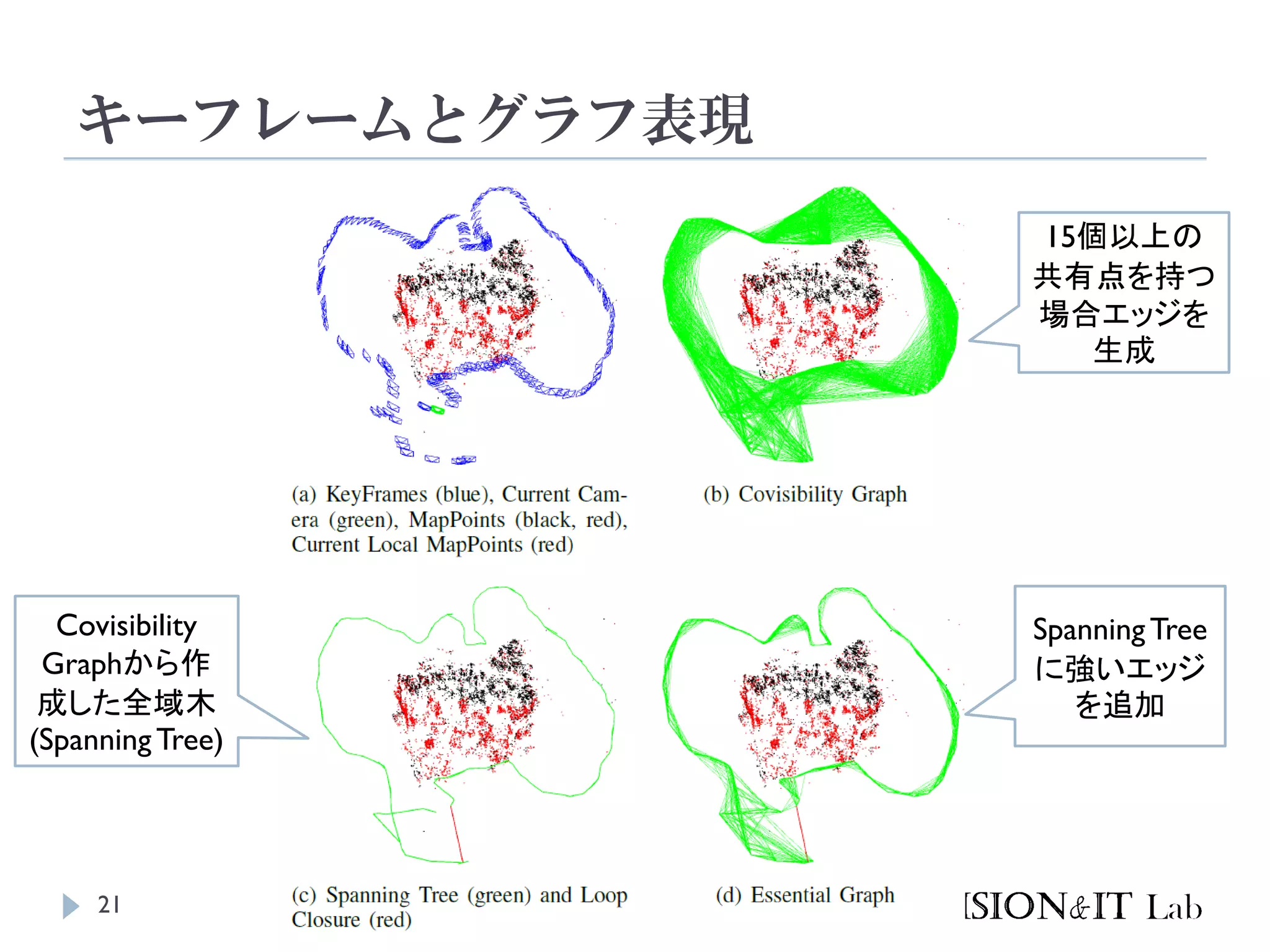

21. キーフレームとグラフ表現
21
SpanningTree
に強いエッジ
を追加
15個以上の
共有点を持つ
場合エッジを
生成
Covisibility
Graphから作
成した全域木
(Spanning Tree)

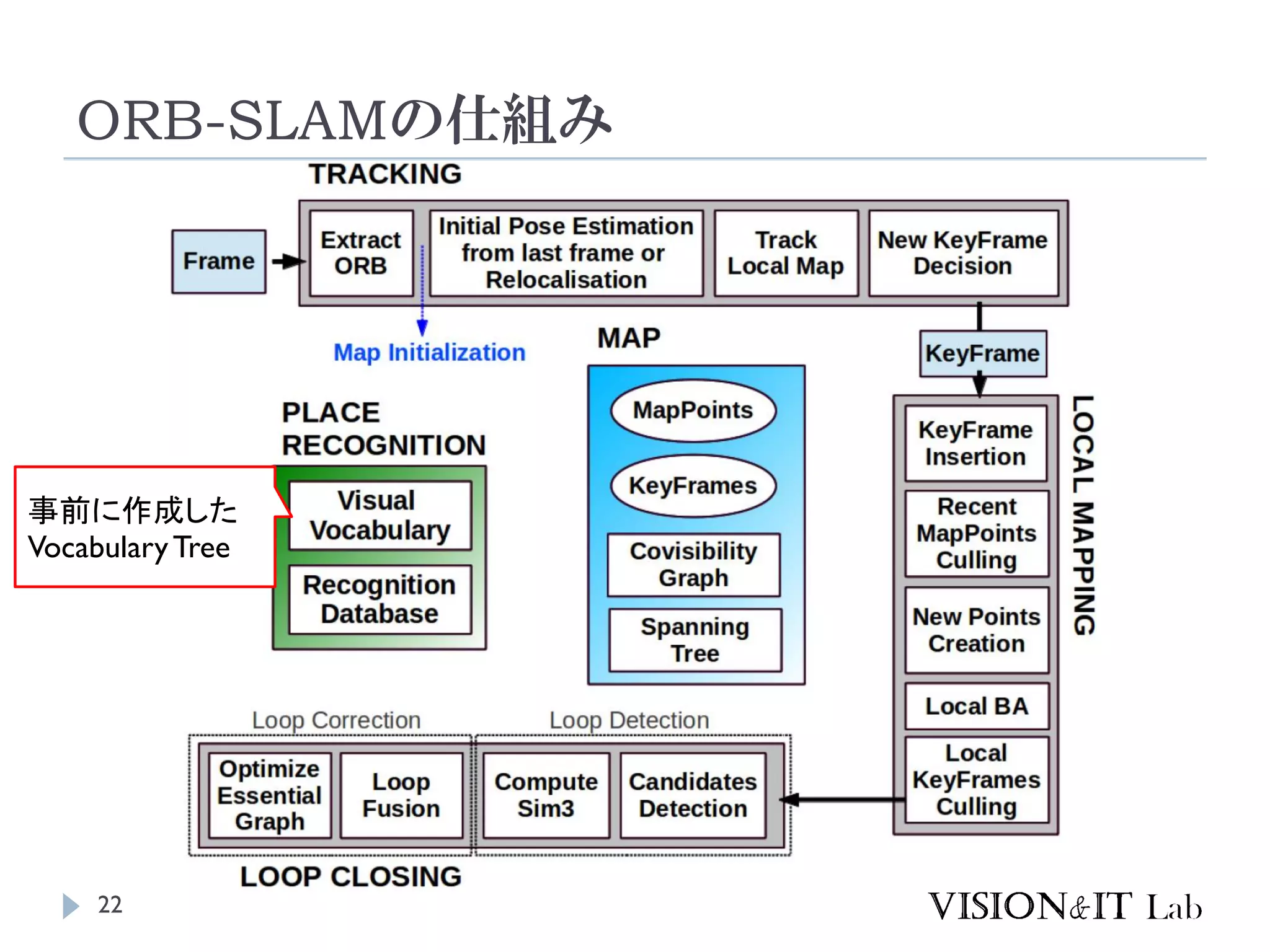

22. ORB-SLAMの仕組み
22
事前に作成した
VocabularyTree

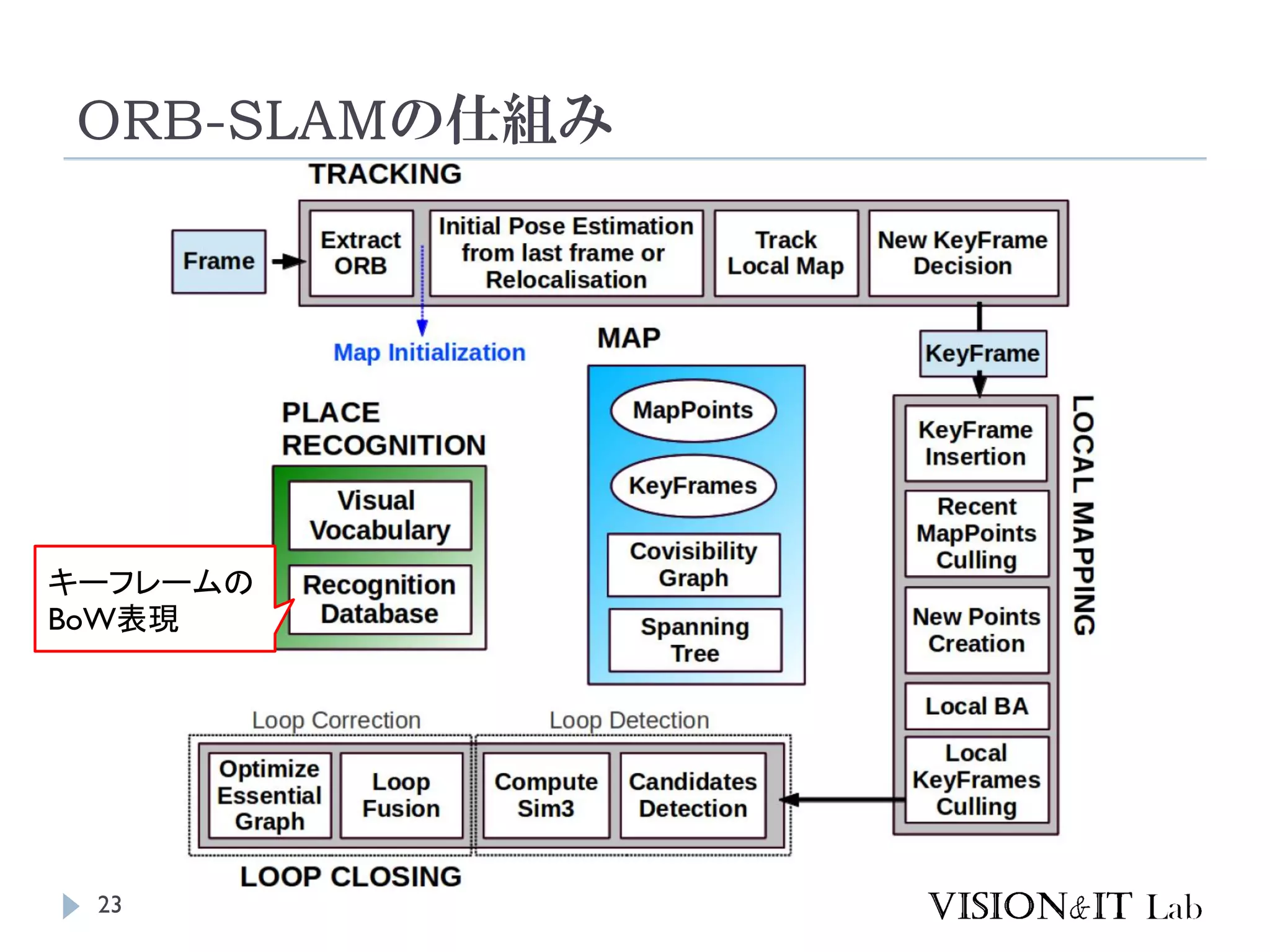

23. ORB-SLAMの仕組み
23
キーフレームの
BoW表現

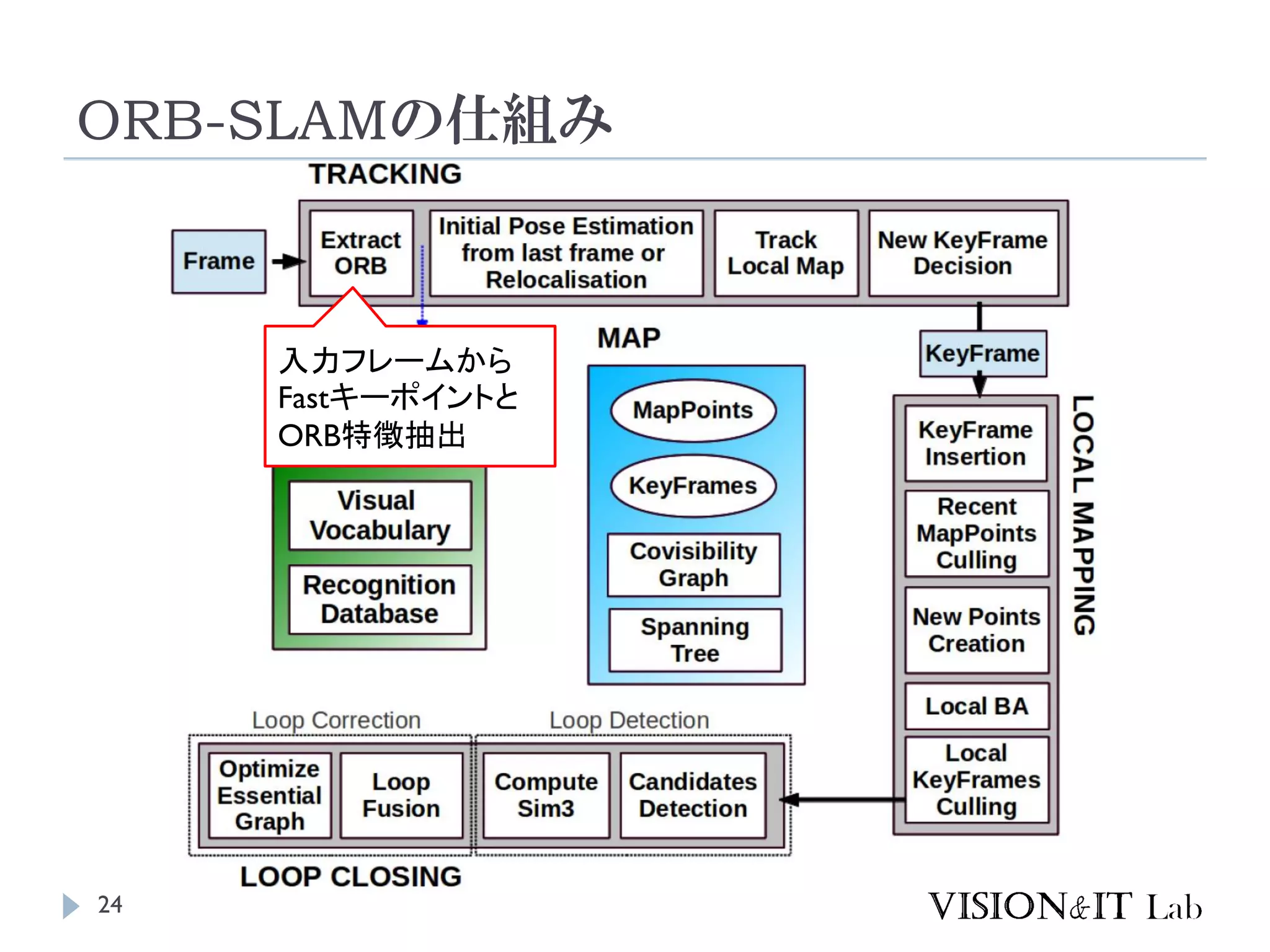

24. ORB-SLAMの仕組み
24
入力フレームから
Fastキーポイントと
ORB特徴抽出

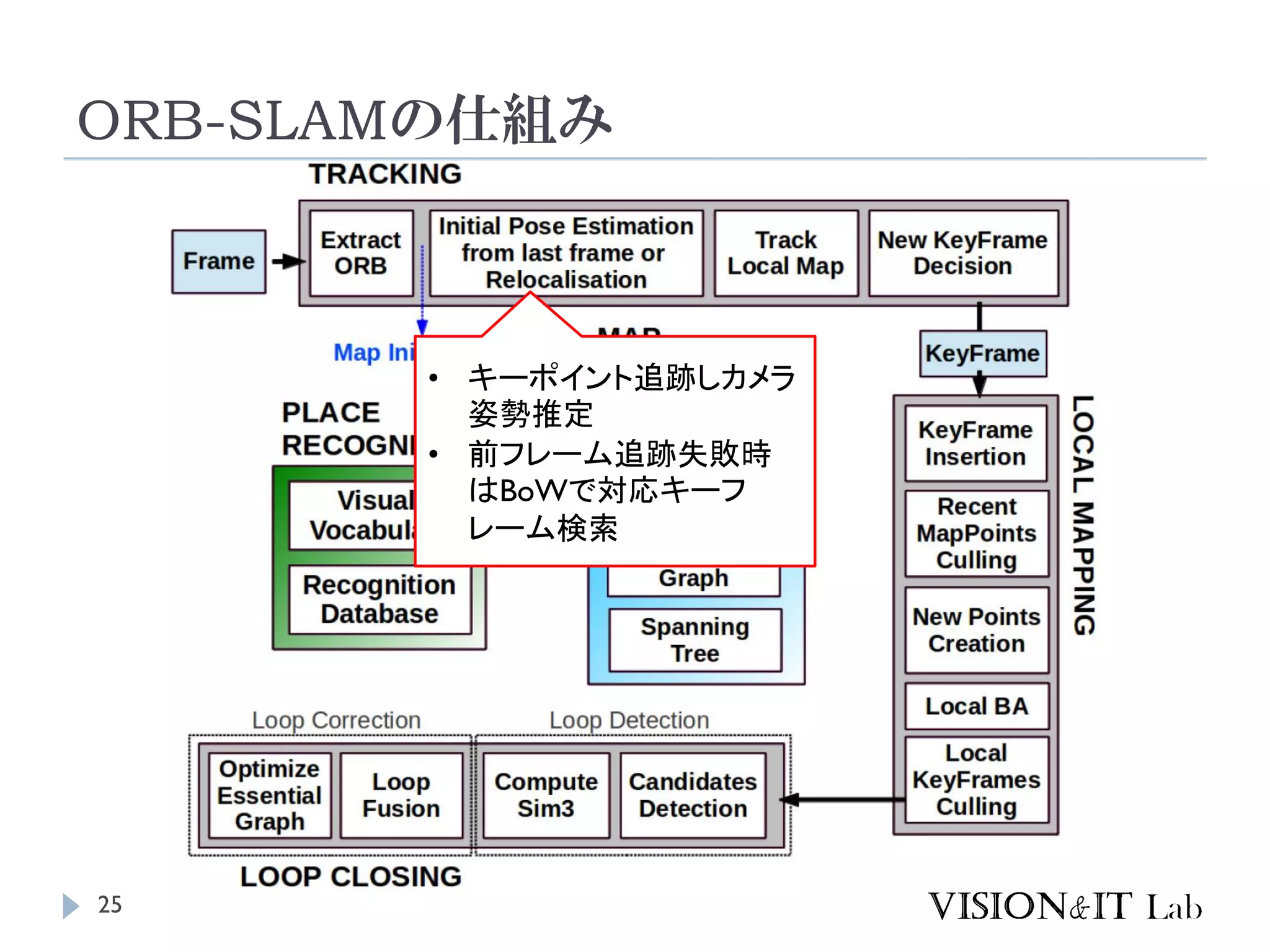

25. ORB-SLAMの仕組み
25
• キーポイント追跡しカメラ
姿勢推定
• 前フレーム追跡失敗時
はBoWで対応キーフ
レーム検索

26. ORB-SLAMの仕組み
26
• キーポイントとMap上
の点とをマッチング
• カメラ姿勢再計算

27. ORB-SLAMの仕組み
27
• キーフレームの
条件を満たして
いるか判定

28. ORB-SLAMの仕組み
28
• キーフレームを挿入して
Covisibility Graphと
SpanningTreeを更新
• BoW表現を計算

29. ORB-SLAMの仕組み
29
• キーフレームの点
のうち、ロバストで
ないものを除去

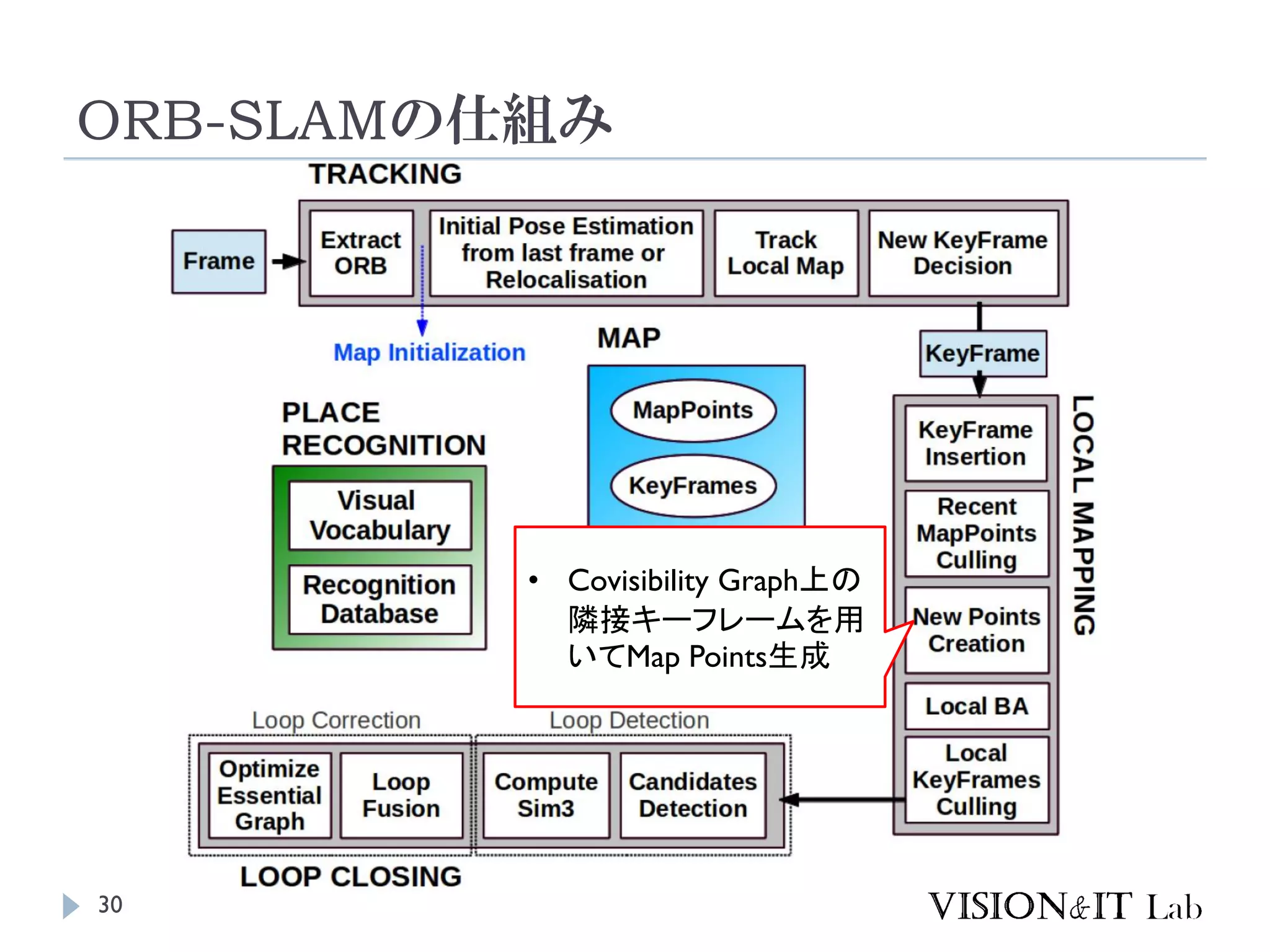

30. ORB-SLAMの仕組み
30
• Covisibility Graph上の
隣接キーフレームを用
いてMap Points生成

31. ORB-SLAMの仕組み
31
• バンドル調整で現キー
フレームと隣接キーフ
レーム上の点とカメラ
姿勢を改善

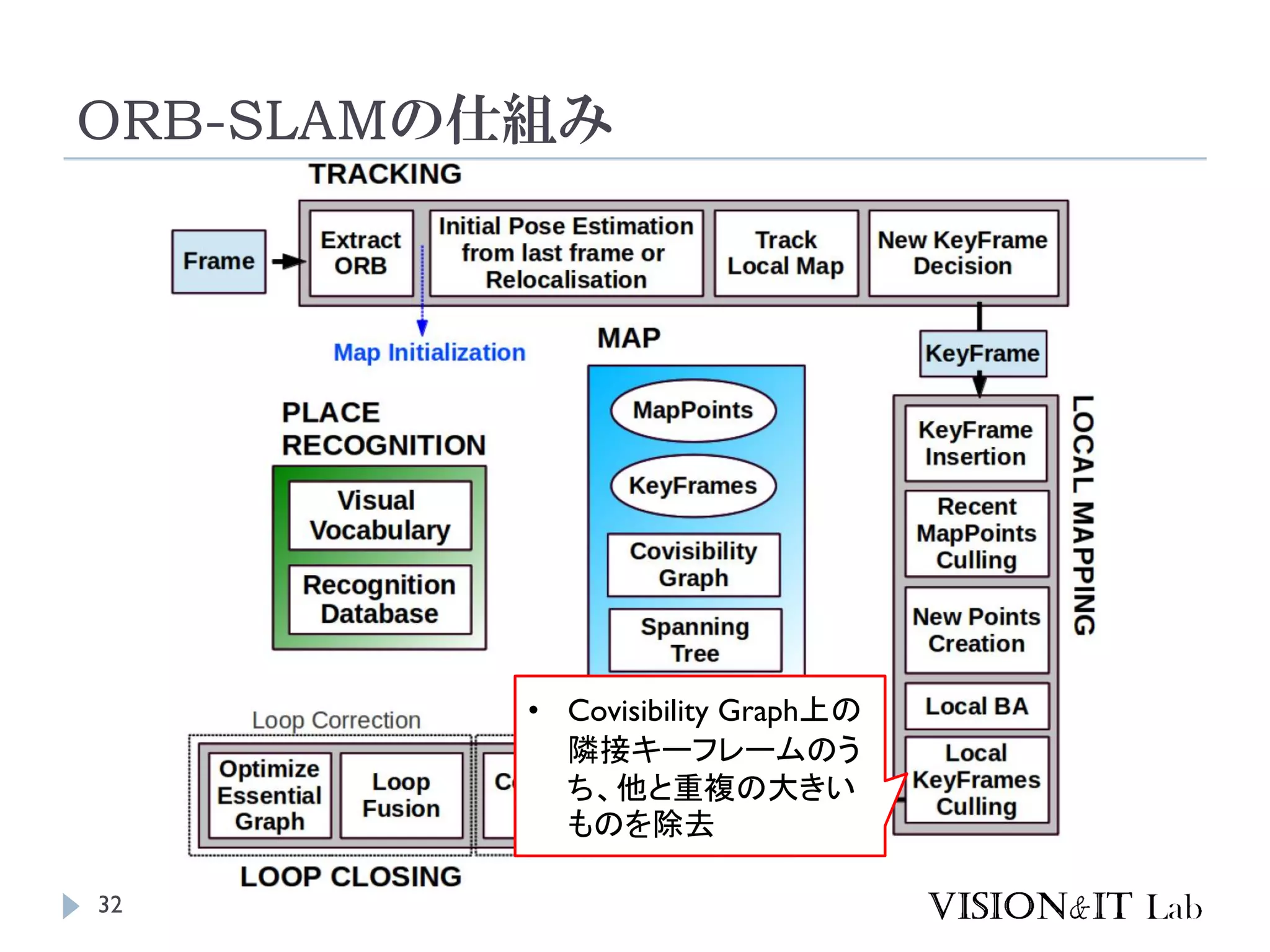

32. ORB-SLAMの仕組み
32
• Covisibility Graph上の
隣接キーフレームのう
ち、他と重複の大きい
ものを除去

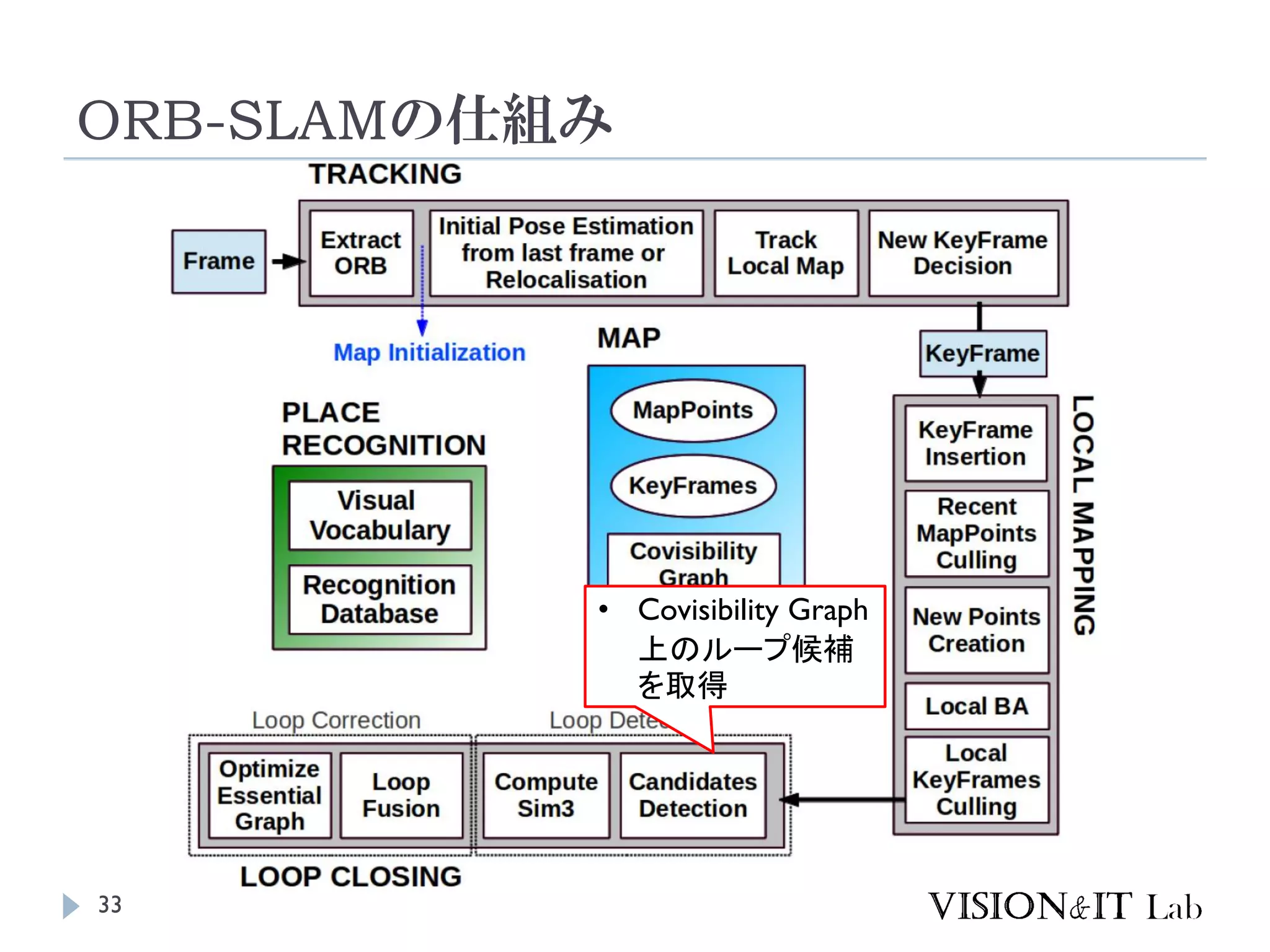

33. ORB-SLAMの仕組み
33
• Covisibility Graph
上のループ候補
を取得

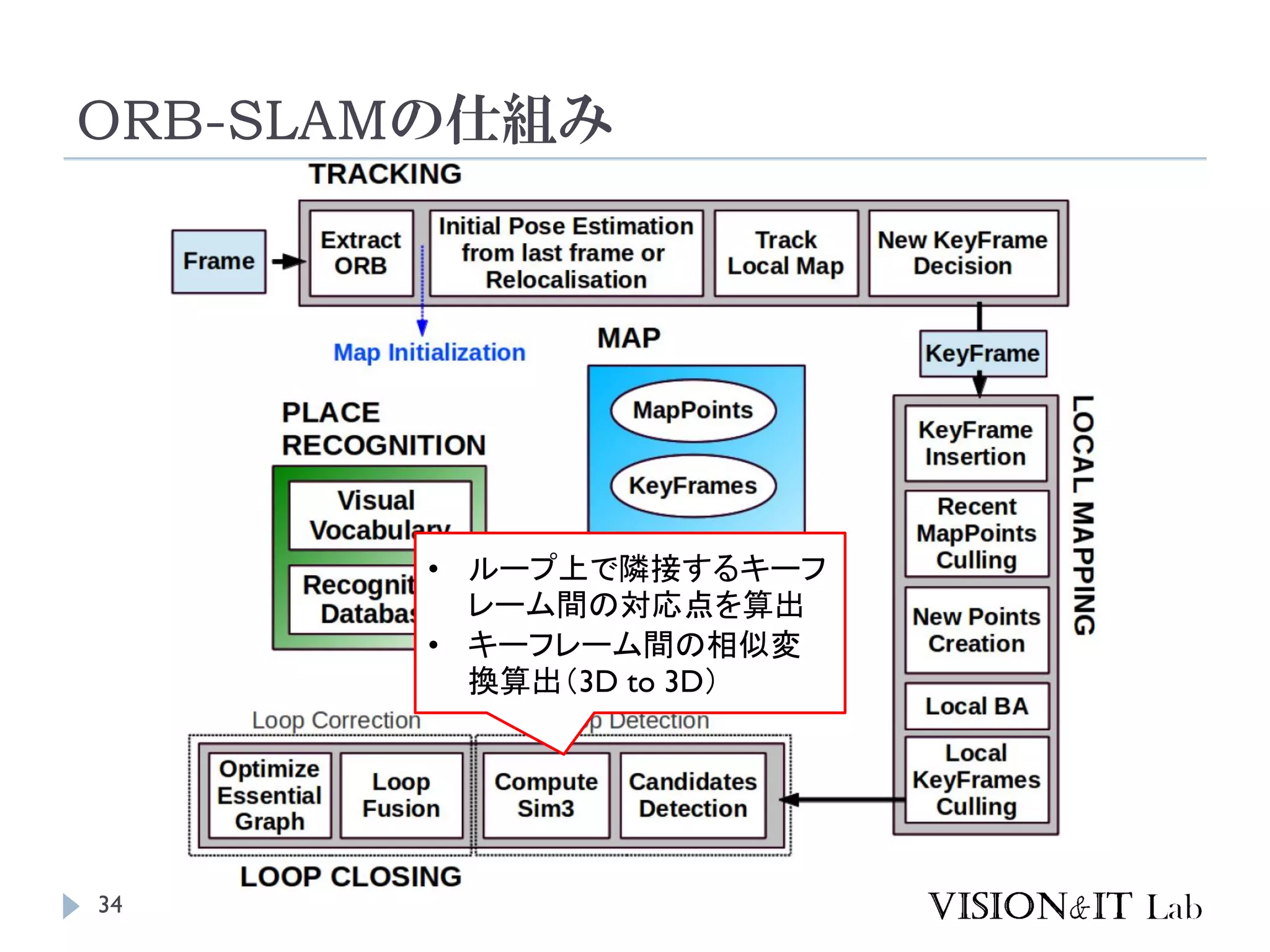

34. ORB-SLAMの仕組み
34
• ループ上で隣接するキーフ
レーム間の対応点を算出
• キーフレーム間の相似変
換算出（3D to 3D）

35. ORB-SLAMの仕組み
35
• ループ候補を統合
• 相似変換を伝播させ
てカメラ姿勢補正

36. ORB-SLAMの仕組み
36
• Essential Graph上でLoop
Closingにより各カメラ姿勢
を最適化
• カメラ姿勢最適化後、点群
の位置を最適化

37. ORB-SLAMのコード
37
 ソースコード
 https://github.com/raulmur/ORB_SLAM2
 C++11
 ORB_SLAM2はORB_SLAMをステレオカメラとRGBD向け
に拡張したもの
 元のORB_SLAMのソースコードもあるが、単眼カメラの機能も
ORB_SLAM2に統合しているので、2を使うのが望ましい
 必要なライブラリをインストールしてbuild.shというシェル
を起動すればビルドできる。
 KITTI等の既存データセットを動かす場合
 リアルタイムで動作させたいときはROSをセットアップした後、
build_ros.shでビルド

38. ORB-SLAMの依存ライブラリ
38
 Pangolin
 ビジュアライゼーションに必要
 https://github.com/stevenlovegrove/Pangolin
 OpenCV (2.4.11と3.2でテスト)
 画像の操作と特徴量の抽出
 http://opencv.org
 Eigen3
 g2oを動かすのに必要
 http://eigen.tuxfamily.org
 DBoW2
 Place Recognitionに使用。ORB-SLAM2に同梱
 g2o
 幾何学的な最適化に使用。ORB-SLAM2に同梱
 ROS (Hydro or Newer)
 リアルタイムで動かす時、カメラ出力をROSのトピックとして動かす必要
 http://ros.org

39. ORB-SLAMのコード構成
39
メインのコード群
ビルドのスクリプト
リアルタイムカメラ入力を扱うためのビルドス
クリプト
各データセットのための試験コードやAR等の実
行ファイル
DBoW2とg2o
Place Recognitionを行うための学習済み辞書
データ

40. ORB-SLAMのコード
40
System.h
main()からcv::Mat形式の画像
を一枚一枚
System::TrackMonocular()で
Systemに渡す
Examplesフォルダにサンプル

41. ORB-SLAMのコード
41
System.h
Tracking.h
LocalMapping.h
LoopClosing.h
Map.hORBVocabulary.h
KeyFrameDatabase.h
Frame.h
KeyFrame.h

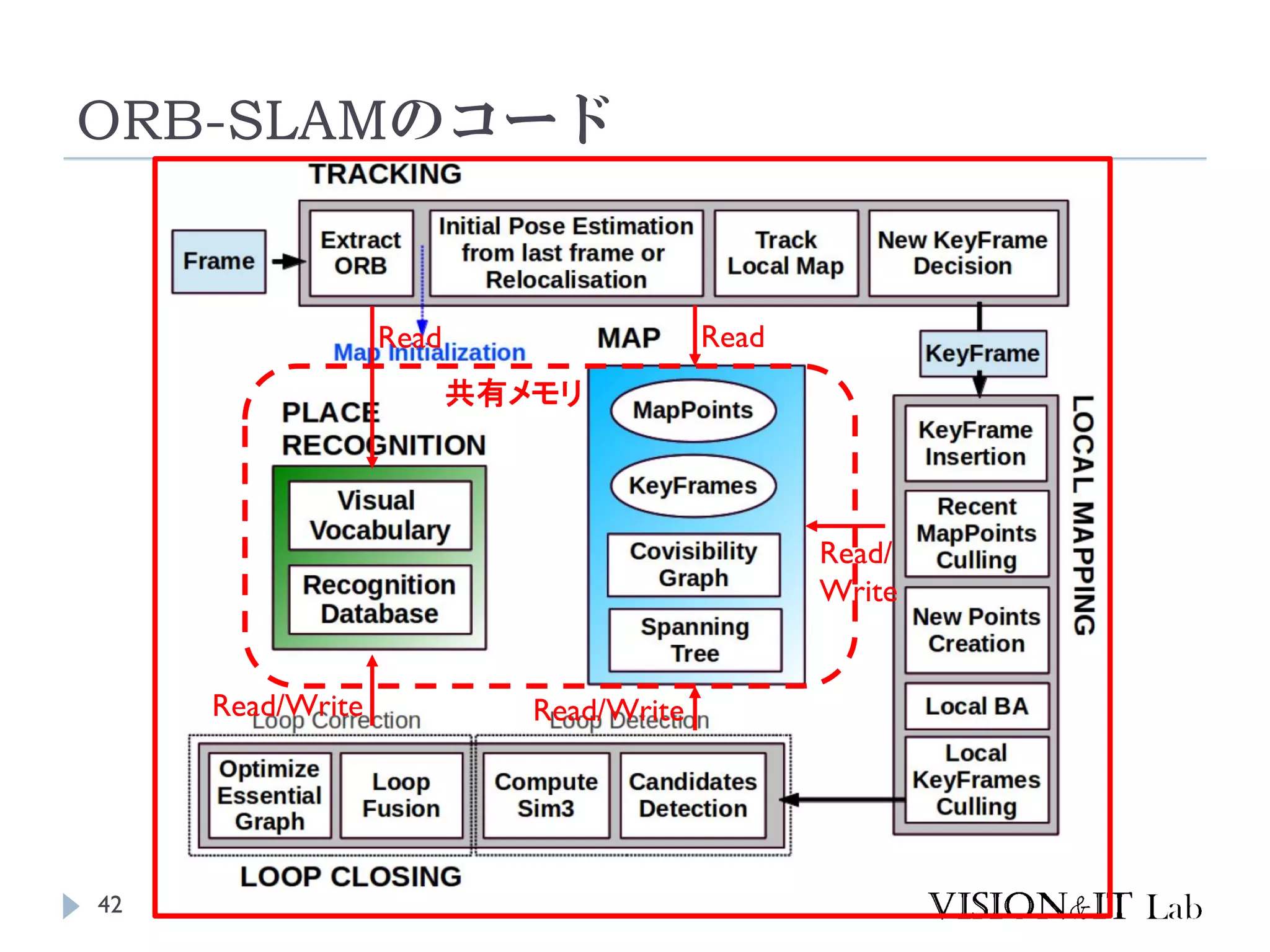

42. ORB-SLAMのコード
42
Read
Read/
Write
Read/Write
共有メモリ
Read/Write
Read

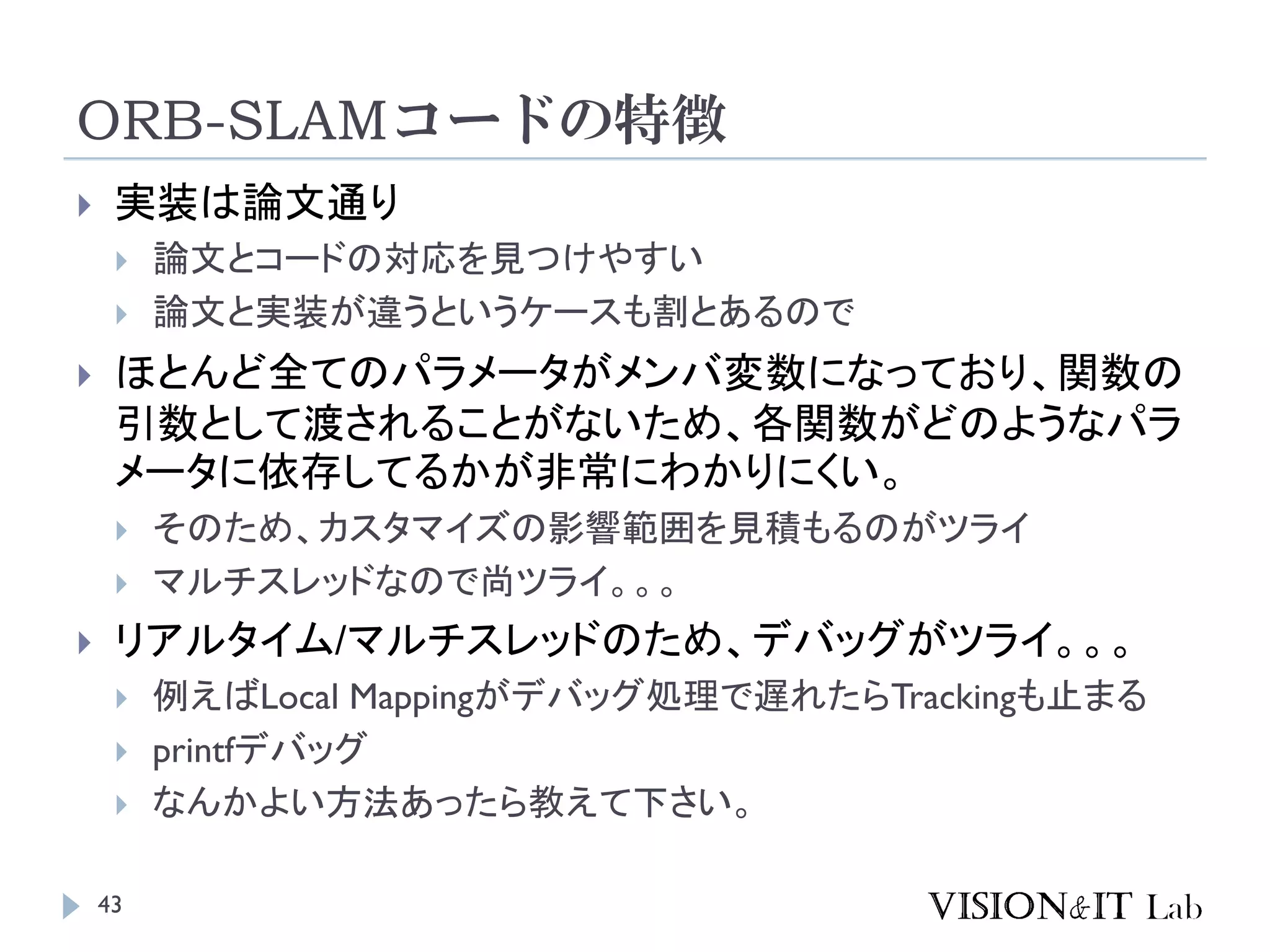

43. ORB-SLAMコードの特徴
43
 実装は論文通り
 論文とコードの対応を見つけやすい
 論文と実装が違うというケースも割とあるので
 ほとんど全てのパラメータがメンバ変数になっており、関数の
引数として渡されることがないため、各関数がどのようなパラ
メータに依存してるかが非常にわかりにくい。
 そのため、カスタマイズの影響範囲を見積もるのがツライ
 マルチスレッドなので尚ツライ。。。
 リアルタイム/マルチスレッドのため、デバッグがツライ。。。
 例えばLocal Mappingがデバッグ処理で遅れたらTrackingも止まる
 printfデバッグ
 なんかよい方法あったら教えて下さい。

44. まとめ
44
 単眼カメラによるSparseなVisual SLAM
 Tracking、Mapping、Loop Closingを別スレッドで動かすこ
とでリアルタイムに動作
 PTAMはTrackingとMappingのみ
 処理が高速でロバストな特徴量であるORBをTracking、
Mapping、Loop Closingで共通して使用
 Place Recognitionにも活用
 論文と照らし合わせながらソースコードを読んだ方が理
解が早い。
 マルチスレッドで処理が複雑、かつクラス同士が複雑に絡み
合っており、カスタマイズは非常にツライ。。。
