めとべや東京 #8での発表資料です

1. Universal Windows Platform
appの画面開発
2015/5/30 めとべや東京 #8
大田 一希

2. 自己紹介
• 名前/SNS
• 大田 一希
• Twitter: @okazuki
• Blog
• かずきのBlog@hatena
http://okazuki.hatenablog.com/
• その他
• Microsoft MVP for Windows Platform Development
• Minecraftはじめました

3. 宣伝
• Microsoft Virtual Academy
• Microsoft Azureの基礎
• Unityを使用した Windows 用の 2D および3D ゲーム開発ジャンプスタート
• Visual Studio 2015 における統合開発環境の進化
• ユニバーサル Windows プラットフォーム向けアプリケーション開発を無料で
学べるオンライン講座
• 2015年6月10日（水）20:00～
• 申し込みはコチラ⇒http://aka.ms/win10dev_jpmvp

4. お約束事項
• 記載の内容は個人の見解であり、所属する企業を代表するものではあり
ません。
• Windows 10 Insider Preview 10122 + Visual Studio 2015 RC時点の情
報です。正式版では、変わっている可能性があります。

5. 今日のゴール
• 画面を作る上でのポイントとなる新機能の把握

6. Universal Windows Platform
(UWP)
まずは概要

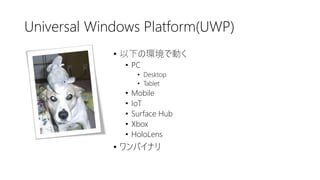

7. Universal Windows Platform(UWP)
• 以下の環境で動く
• PC
• Desktop
• Tablet
• Mobile
• IoT
• Surface Hub
• Xbox
• HoloLens
• ワンバイナリ

8. Hello world（Demo(s)）
• Visual Studio
• Windows Universalから新規作成
• 1プロジェクト
• パソコン・電話で動く

9. アダプティブなUI（レスポンシブ）
12:38
Window title
Window title
電話
タブレット
デスクトップ
一般的なプラットフォーム

10. アダプティブなコード
• 状況に応じて呼び分け
• 電話固有機能
• デスクトップ固有機能

11. 画面を作る上での新機能

12. 画面を作る上での新機能
• 強化されたVisual State Manager
• RelativePanel
• SplitView
• AppBar(こいつは昔からあるけど)

13. 強化されたVisual State Manager
• VisualStateに以下のプロパティが追加された
• StateTriggers
このステートに来るための条件を設定できる
• Setter
StyleなどのSetterと同じ要領でプロパティの変更を書ける
（プロパティを変えるためだけにStoryboardを書かなくてもいい）

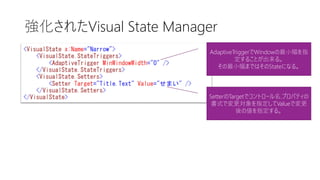

14. 強化されたVisual State Manager
AdaptiveTriggerでWindowの最小幅を指
定することが出来る。
その最小幅まではそのStateになる。
SetterのTargetでコントロール名.プロパティの
書式で変更対象を指定してValueで変更
後の値を指定する。

15. Demo(s)

16. RelativePanel

17. RelativePanel
• VisualTreeを深くせずに複雑なレイアウトが可能（らしい）
• 相対位置によるレイアウト＋Margin＋Alignment
• 画面の上下左右の端や中央
• とあるコントロールの上下左右の端や中央

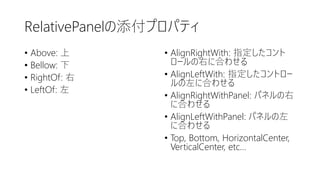

18. RelativePanelの添付プロパティ
• Above: 上
• Bellow: 下
• RightOf: 右
• LeftOf: 左
• AlignRightWith: 指定したコント
ロールの右に合わせる
• AlignLeftWith: 指定したコントロー
ルの左に合わせる
• AlignRightWithPanel: パネルの右
に合わせる
• AlignLeftWithPanel: パネルの左
に合わせる
• Top, Bottom, HorizontalCenter,
VerticalCenter, etc…

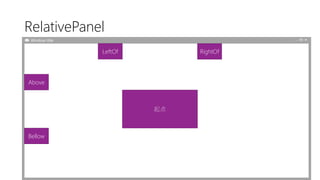

19. RelativePanel
Window title
起点
LeftOf RightOf
Above
Bellow

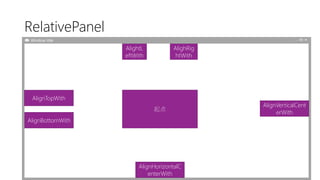

20. RelativePanel
Window title
起点
AlightL
eftWith
AlighRig
htWith
AlignTopWith
AlignBottomWith
AlignVerticalCent
erWith
AlignHorizontalC
enterWith

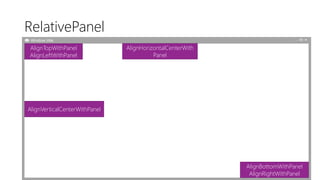

21. RelativePanel
Window title
AlignTopWithPanel
AlignLeftWithPanel
AlignBottomWithPanel
AlignRightWithPanel
AlignVerticalCenterWithPanel
AlignHorizontalCenterWith
Panel

22. Demo(s)

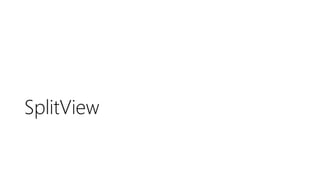

23. SplitView

24. SplitView
俗に言うハンバーガーメニューを作る
コントロール

25. SplitView
Paneにメニュー部分
Contentに右側部分

26. SplitView
• DisplayMode
表示形式
• Inline
• インライン形式
• Overlay
• 上にかぶさる形式
• CompactInline
• 完全に隠れないInline
• CompactOverlay
• 完全に隠れないOverlay
• IsPaneOpen
• Paneが表示中かどうか
• CompactPaneLength
• DisplayModeがCompactの時の表示幅

27. Demo(s)

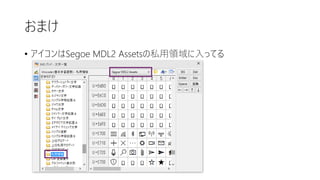

28. おまけ
• アイコンはSegoe MDL2 Assetsの私用領域に入ってる

29. AppBar
時間があったら

30. AppBar
• 画面下（上）に置けるボタンを配置するた
めのコントロール
• UWPでは、画面の何処にでも置ける
• PrimaryCommandが初期状態で表示され
る
• SecondaryCommandが…を押したときにメ
ニューっぽく表示される
• Contentプロパティに任意のコントロールを置
ける

31. Demo(s)
時間があったら

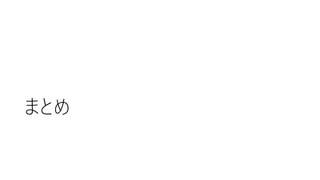

32. まとめ

33. まとめ
• 強化されたVisual State Manager
• AdaptiveTriggerでレスポンシブ対応が簡単に可能
• RelativePanel
• VisualTreeを深くせず複雑なレイアウトが可能
• VSMと連携して再配置が容易
• SplitView
• ハンバーガーメニュー
• AppBar
• AppBarは死んでない

34. まとめ
• これらを駆使してWindows 10らしいアプリケーションを作りましょう。
