2012/06/22 AWSパートナー様向け発表会にて、上半期のユーザ事例によるAWSパートナーアワードの発表を致しました。 ビッグデータ部門を受賞されました、株式会社ノーチラス・テクノロジーズ様の資料をご紹介致します。 案件名： 株式会社アンデルセンサービス様 原価計算システムでのHadoop活用事例 Nautilus_s大手食品メーカーのアンデルセングループの情報システムを支えるアンデルセンサービス殿は、ノーチラス・テクノロジーズが開発した「Asakusa Framework」とAWSを利用して、原価計算バッチ処理システムを構築されました。4時間かかっていた原価計算バッチ処理を20分に短縮されました。また、インフラ構築の時間を大幅に短縮、初期コストも低減し、Hadoopのクラスタを早期に準備できることを実証。AWSの従量課金体系により、オンプレミス想定構築運用費用と比較し、約10分の1に運用コストを低減しこの分野でのAWSの効果を実証されました。このご貢献を評価し、今回アワードを授与させていただきました。

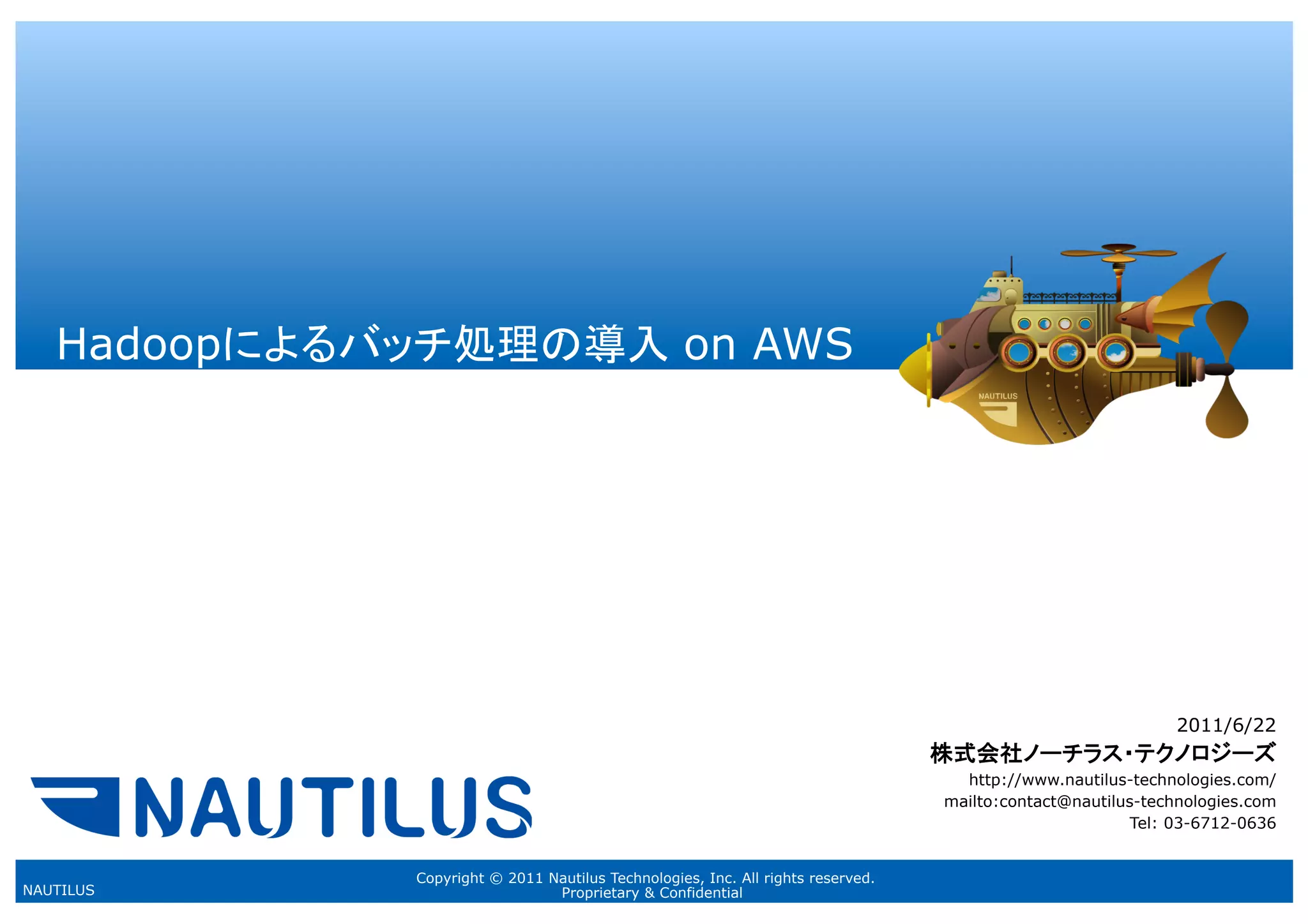

1. Hadoopによるバッチ処理の導入 on AWS
2011/6/22
株式会社ノーチラス・テクノロジーズ
http://www.nautilus-technologies.com/
mailto:contact@nautilus-technologies.com
Tel: 03-6712-0636
Copyright © 2011 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential

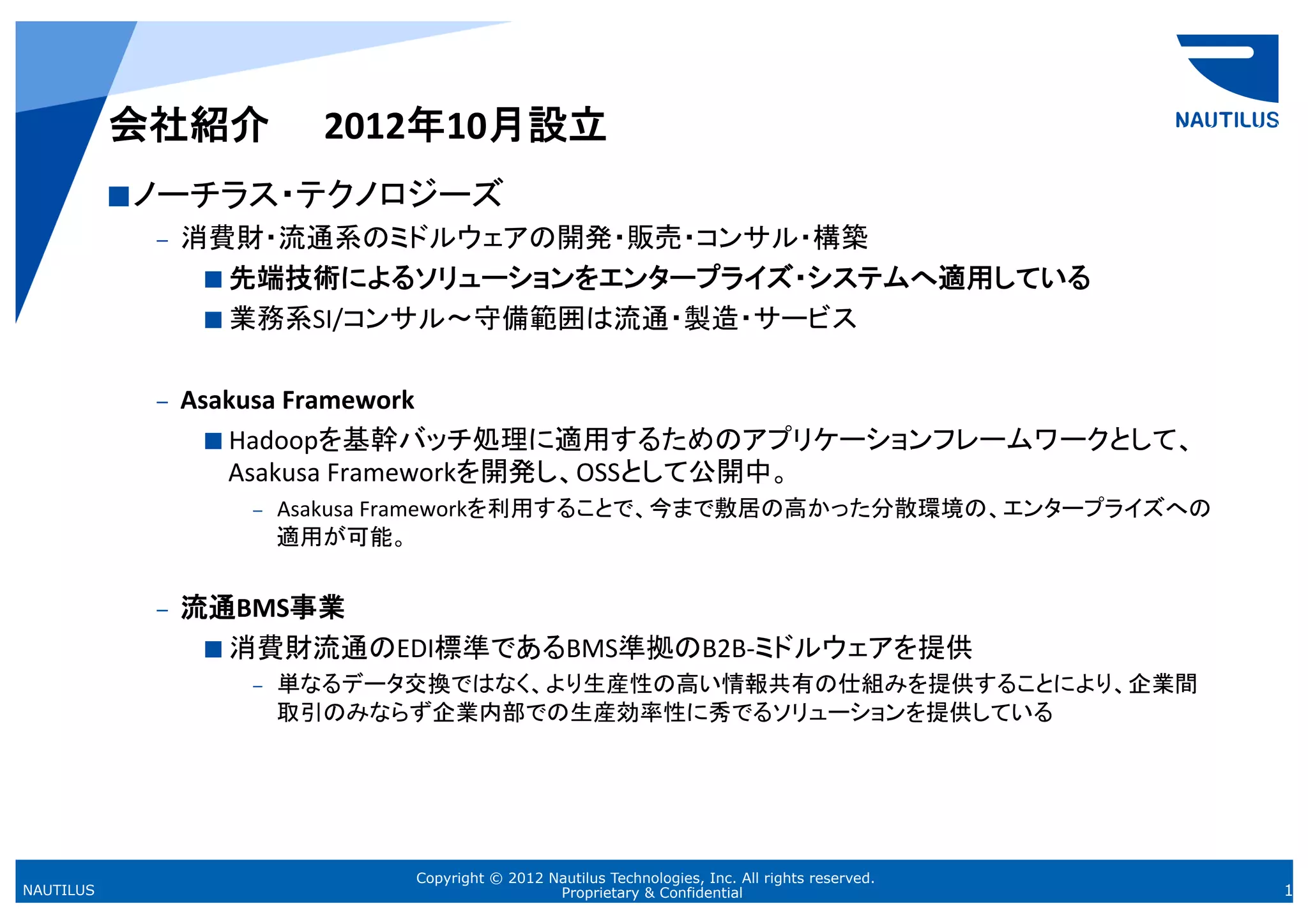

2. 会社紹介 2012年10月設立
 ノーチラス・テクノロジーズ
– 消費財・流通系のミドルウェアの開発・販売・コンサル・構築
 先端技術によるソリューションをエンタープライズ・システムへ適用している
 業務系SI/コンサル〜守備範囲は流通・製造・サービス
– Asakusa
Framework
 Hadoopを基幹バッチ処理に適用するためのアプリケーションフレームワークとして、
Asakusa
Frameworkを開発し、OSSとして公開中。
– Asakusa
Frameworkを利用することで、今まで敷居の高かった分散環境の、エンタープライズへの
適用が可能。
– 流通BMS事業
 消費財流通のEDI標準であるBMS準拠のB2B-­‐ミドルウェアを提供
– 単なるデータ交換ではなく、より生産性の高い情報共有の仕組みを提供することにより、企業間
取引のみならず企業内部での生産効率性に秀でるソリューションを提供している
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 1

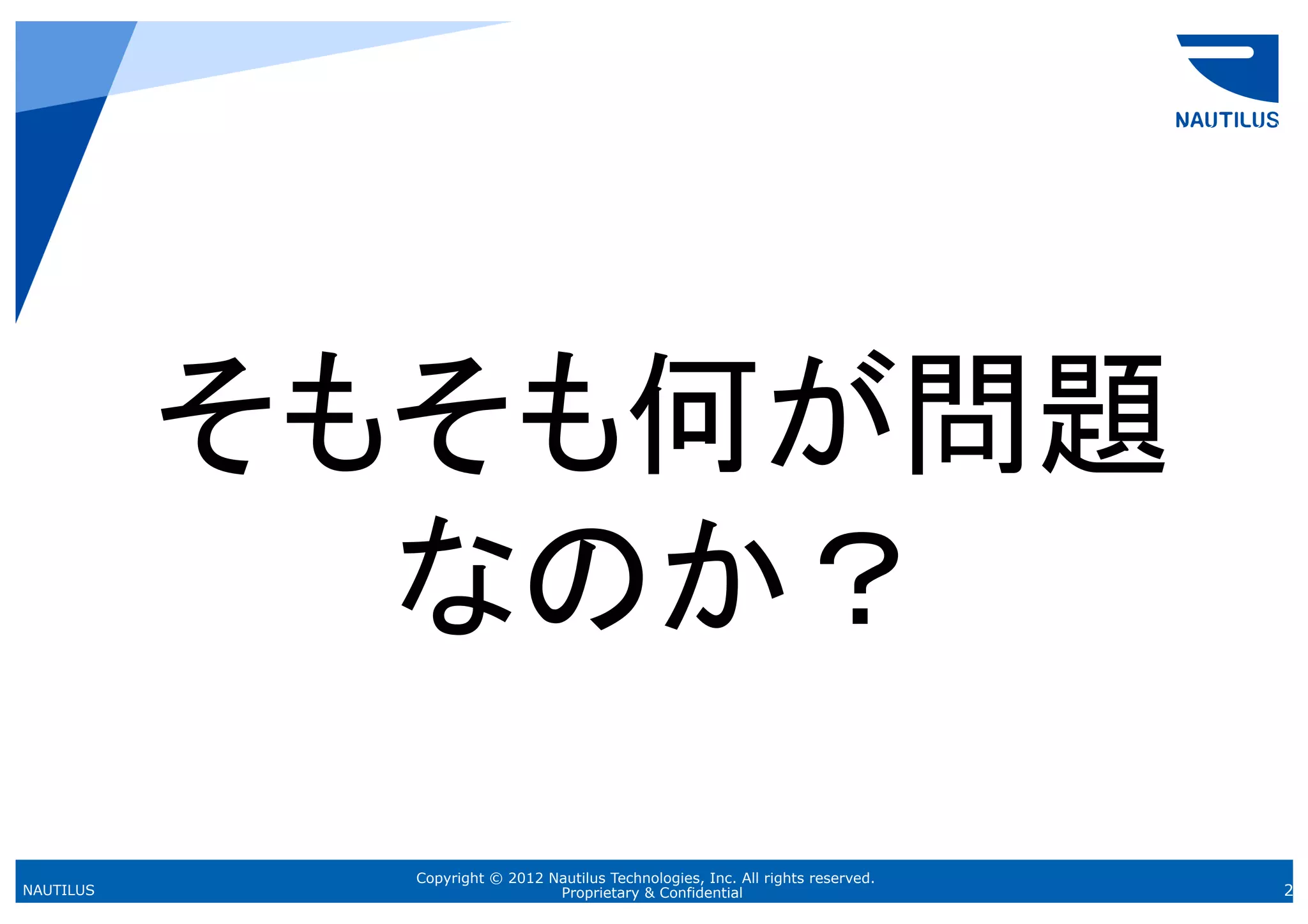

3. そもそも何が問題
なのか？
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 2

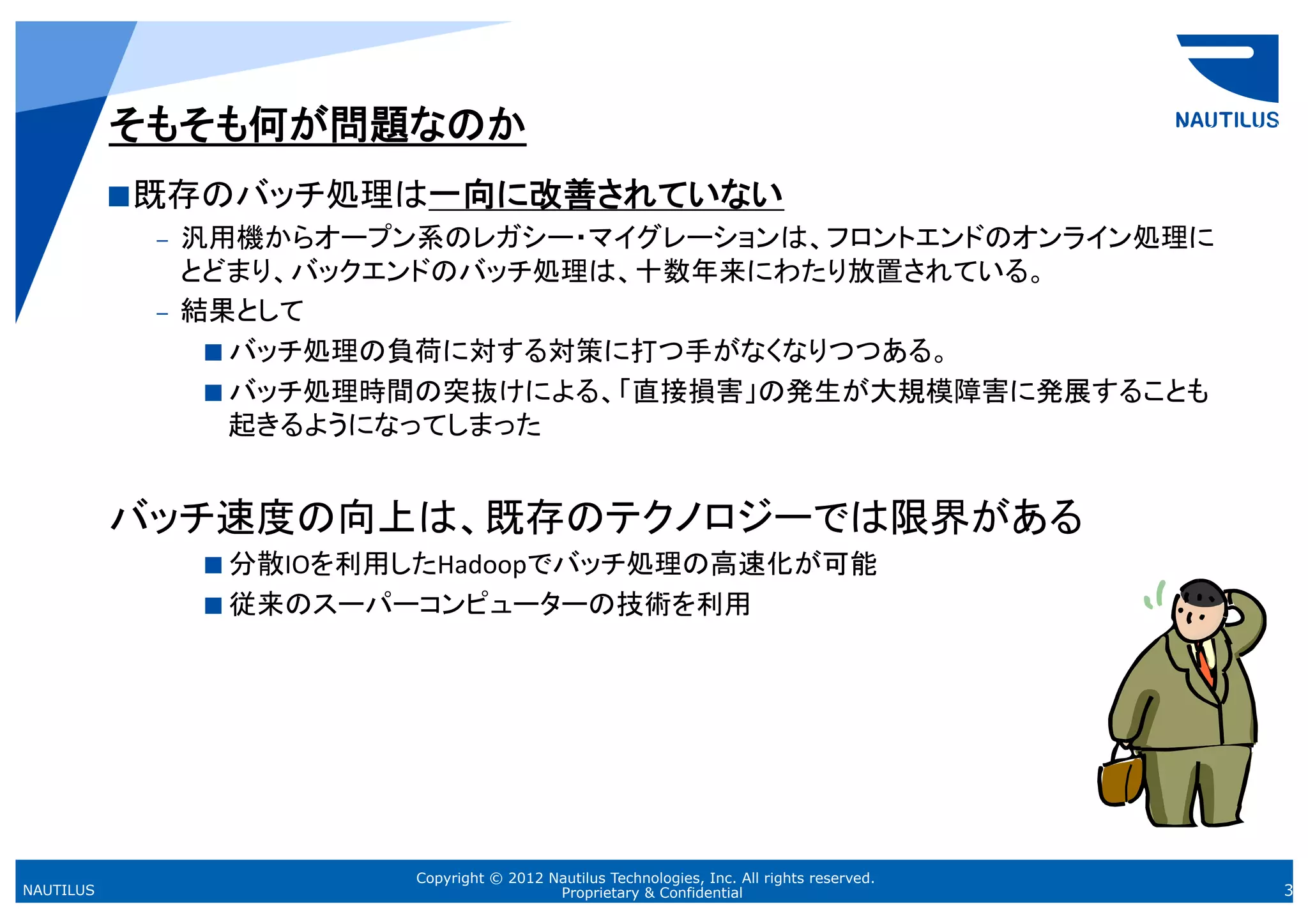

4. そもそも何が問題なのか
 既存のバッチ処理は一向に改善されていない
– 汎用機からオープン系のレガシー・マイグレーションは、フロントエンドのオンライン処理に
とどまり、バックエンドのバッチ処理は、十数年来にわたり放置されている。
– 結果として
 バッチ処理の負荷に対する対策に打つ手がなくなりつつある。
 バッチ処理時間の突抜けによる、「直接損害」の発生が大規模障害に発展することも
起きるようになってしまった
バッチ速度の向上は、既存のテクノロジーでは限界がある
 分散IOを利用したHadoopでバッチ処理の高速化が可能
 従来のスーパーコンピューターの技術を利用
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 3

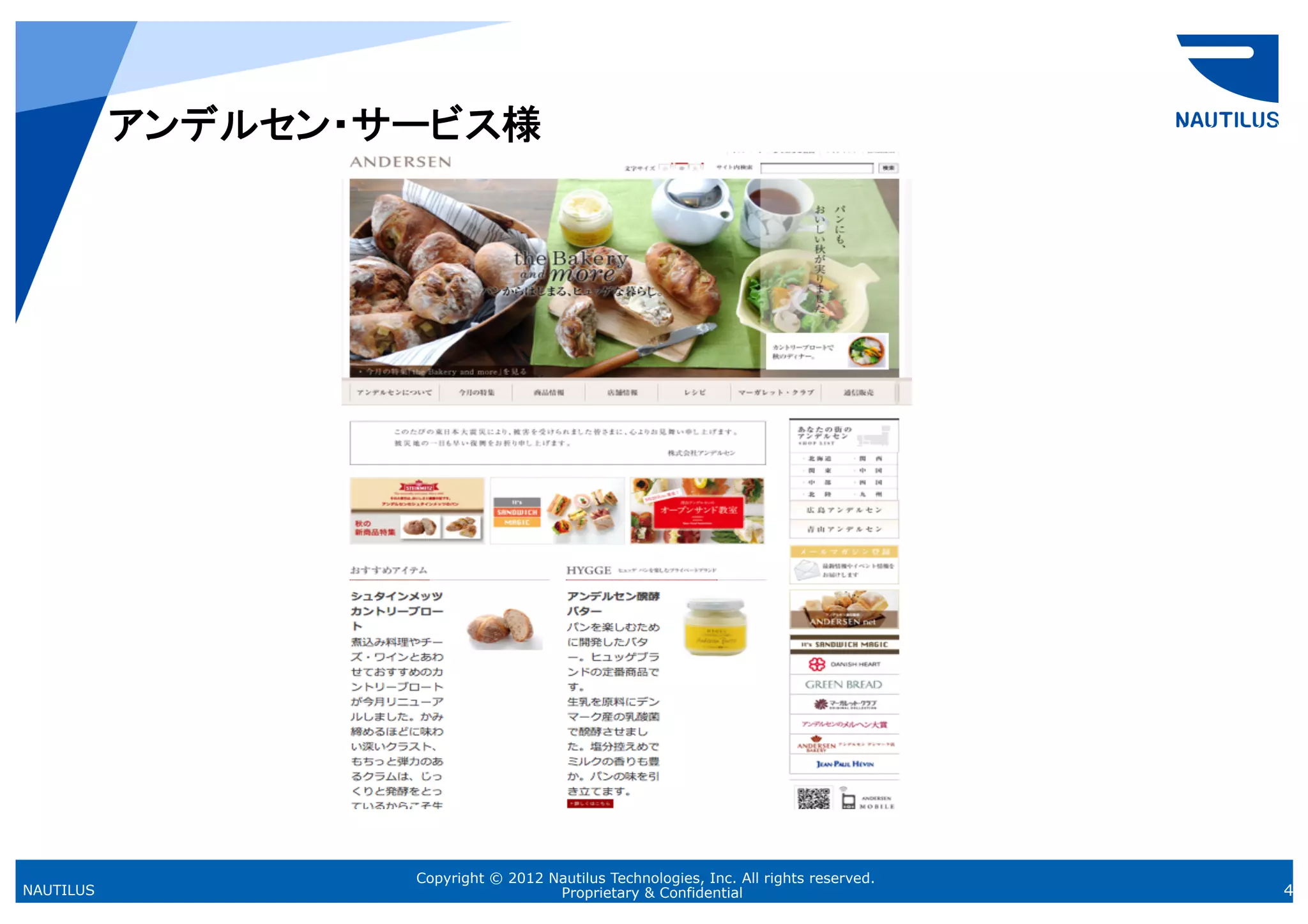

5. アンデルセン・サービス様
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 4

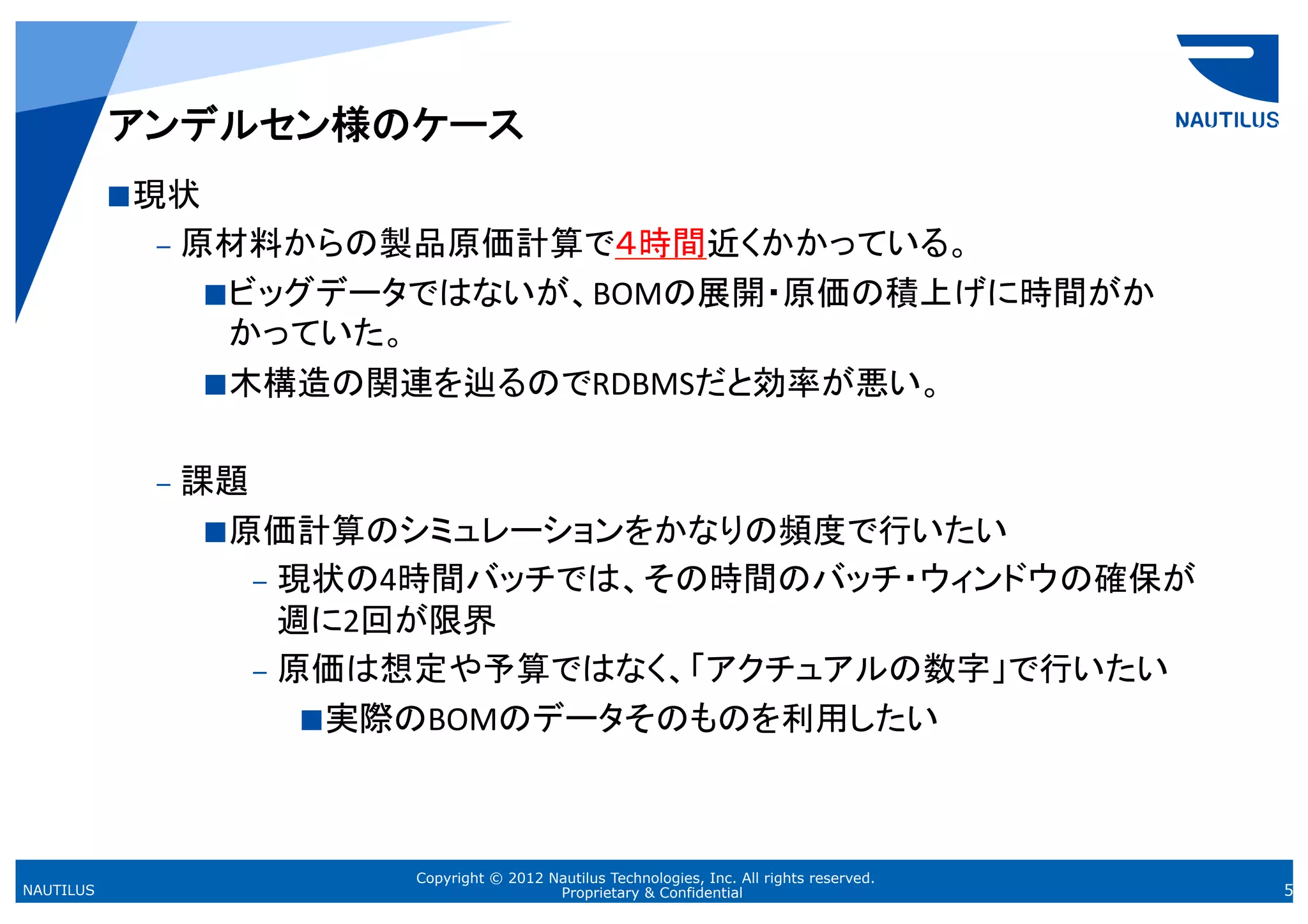

6. アンデルセン様のケース
 現状
– 原材料からの製品原価計算で４時間近くかかっている。
 ビッグデータではないが、BOMの展開・原価の積上げに時間がか
かっていた。
 木構造の関連を辿るのでRDBMSだと効率が悪い。
– 課題
 原価計算のシミュレーションをかなりの頻度で行いたい
– 現状の4時間バッチでは、その時間のバッチ・ウィンドウの確保が
週に2回が限界
– 原価は想定や予算ではなく、「アクチュアルの数字」で行いたい
 実際のBOMのデータそのものを利用したい
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 5

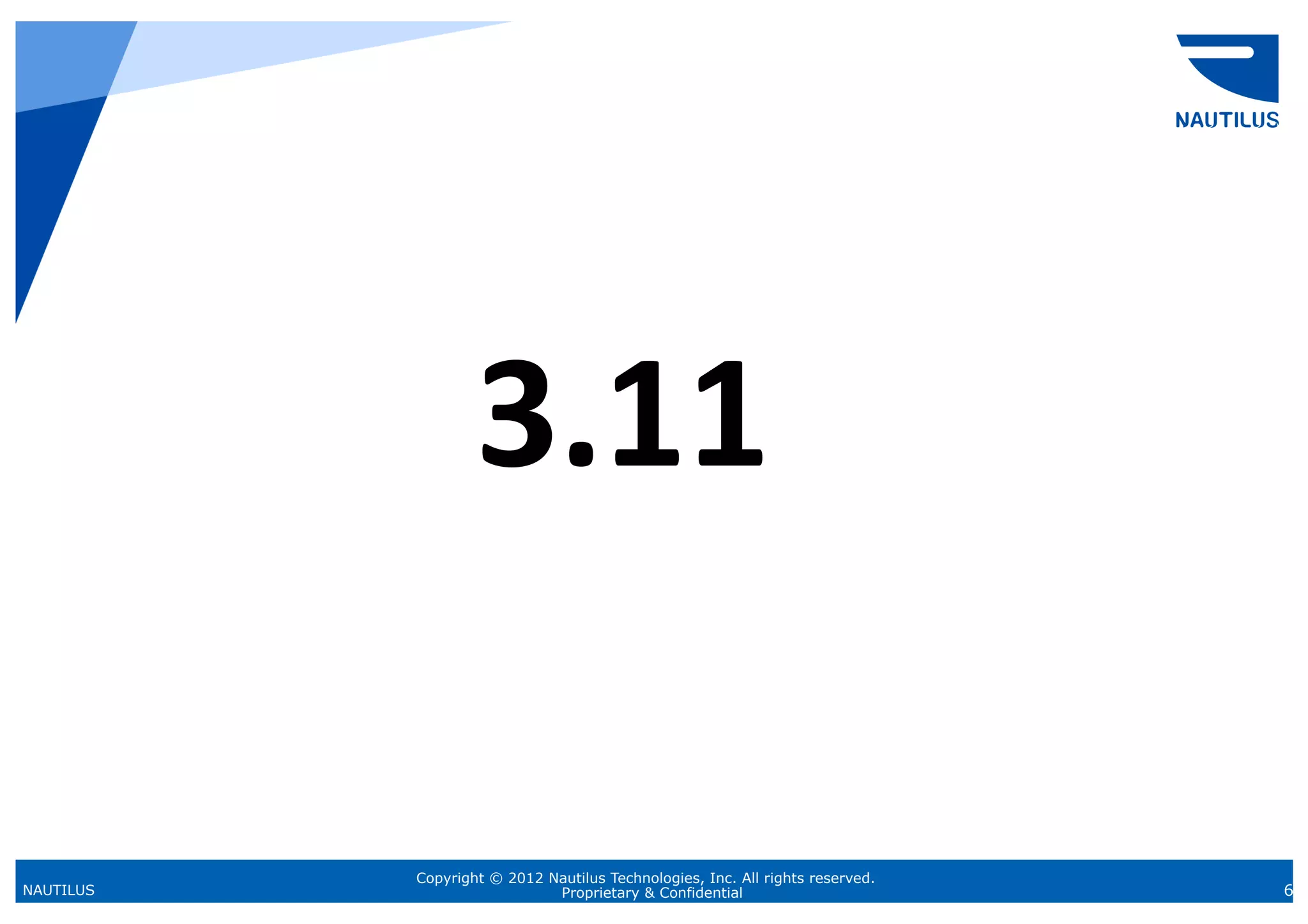

7. 3.11
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 6

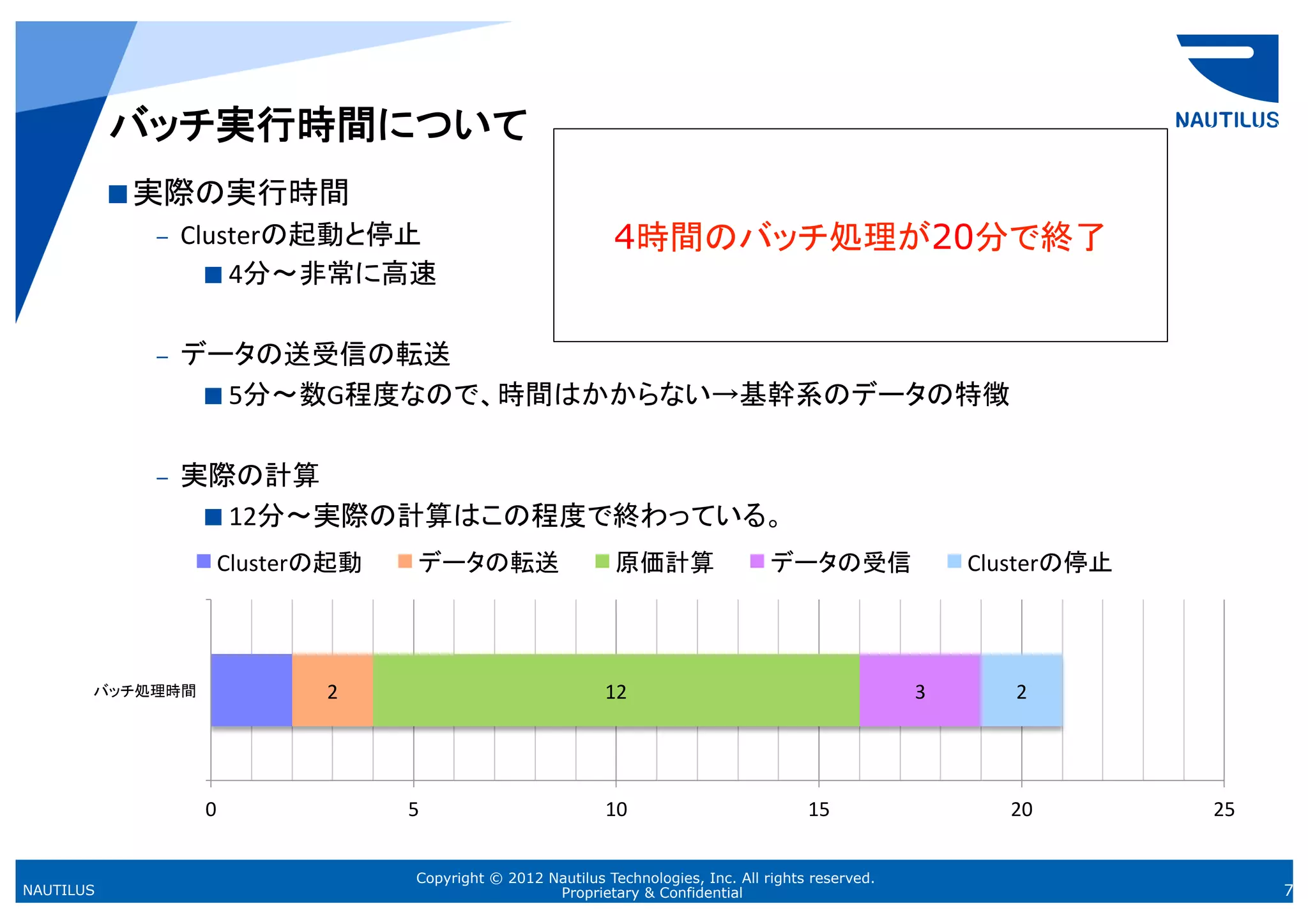

8. バッチ実行時間について
 実際の実行時間
– Clusterの起動と停止
4時間のバッチ処理が20分で終了
 4分～非常に高速
– データの送受信の転送
 5分～数G程度なので、時間はかからない→基幹系のデータの特徴
– 実際の計算
 12分～実際の計算はこの程度で終わっている。
Clusterの起動
データの転送
原価計算
データの受信
Clusterの停止
バッチ処理時間
2
12
3
2
0
5
10
15
20
25
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 7

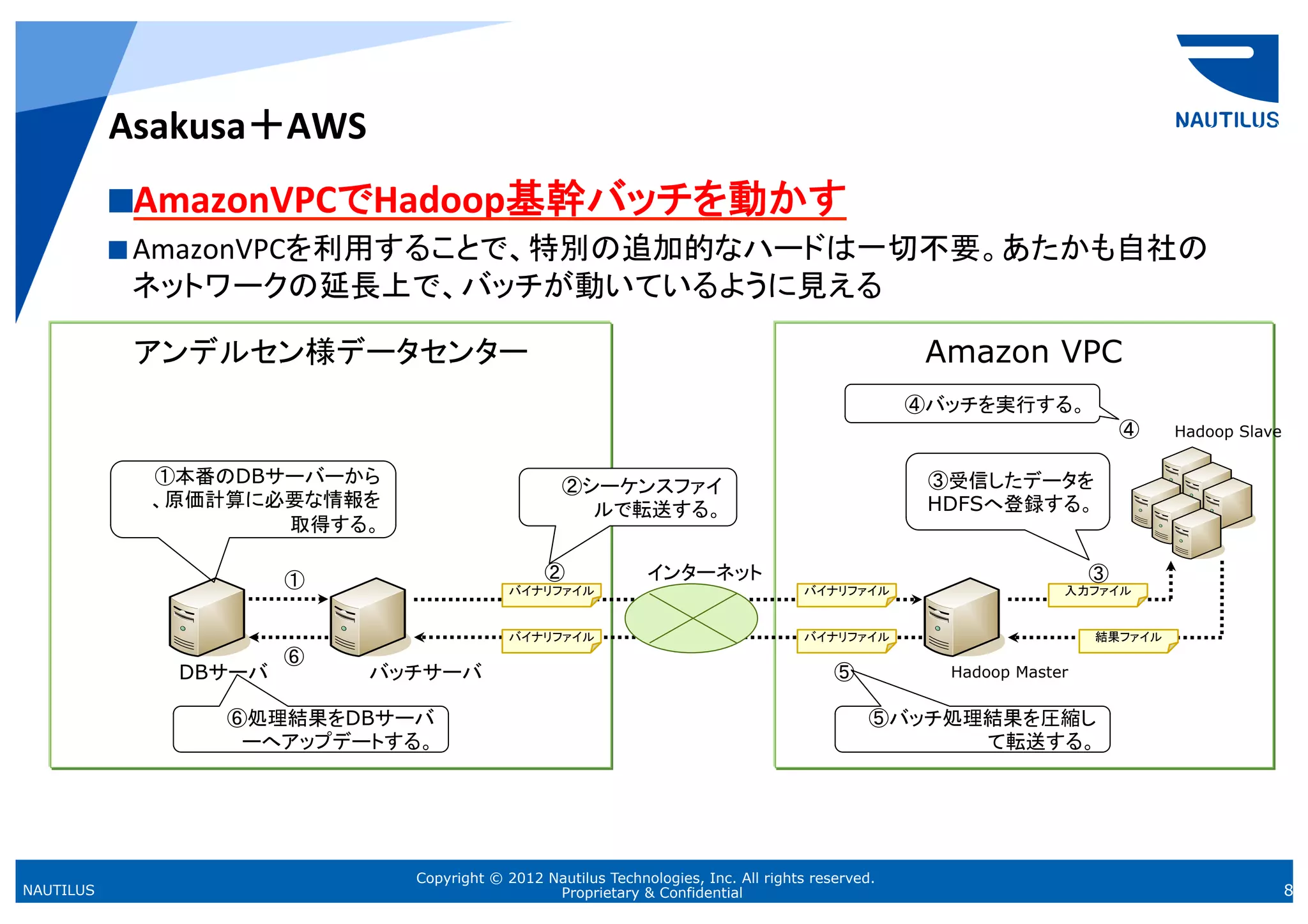

9. Asakusa＋AWS
 AmazonVPCでHadoop基幹バッチを動かす
 AmazonVPCを利用することで、特別の追加的なハードは一切不要。あたかも自社の
ネットワークの延長上で、バッチが動いているように見える
アンデルセン様データセンター
Amazon VPC
④バッチを実行する。
④
Hadoop Slave
①本番のDBサーバーから ②シーケンスファイ ③受信したデータを
、原価計算に必要な情報を ルで転送する。 HDFSへ登録する。
取得する。
①
②
インターネット
③
バイナリファイル
バイナリファイル
入力ファイル
バイナリファイル
バイナリファイル
結果ファイル
⑥
DBサーバ
バッチサーバ
⑤
Hadoop Master
⑥処理結果をDBサーバ ⑤バッチ処理結果を圧縮し
ーへアップデートする。 て転送する。
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 8

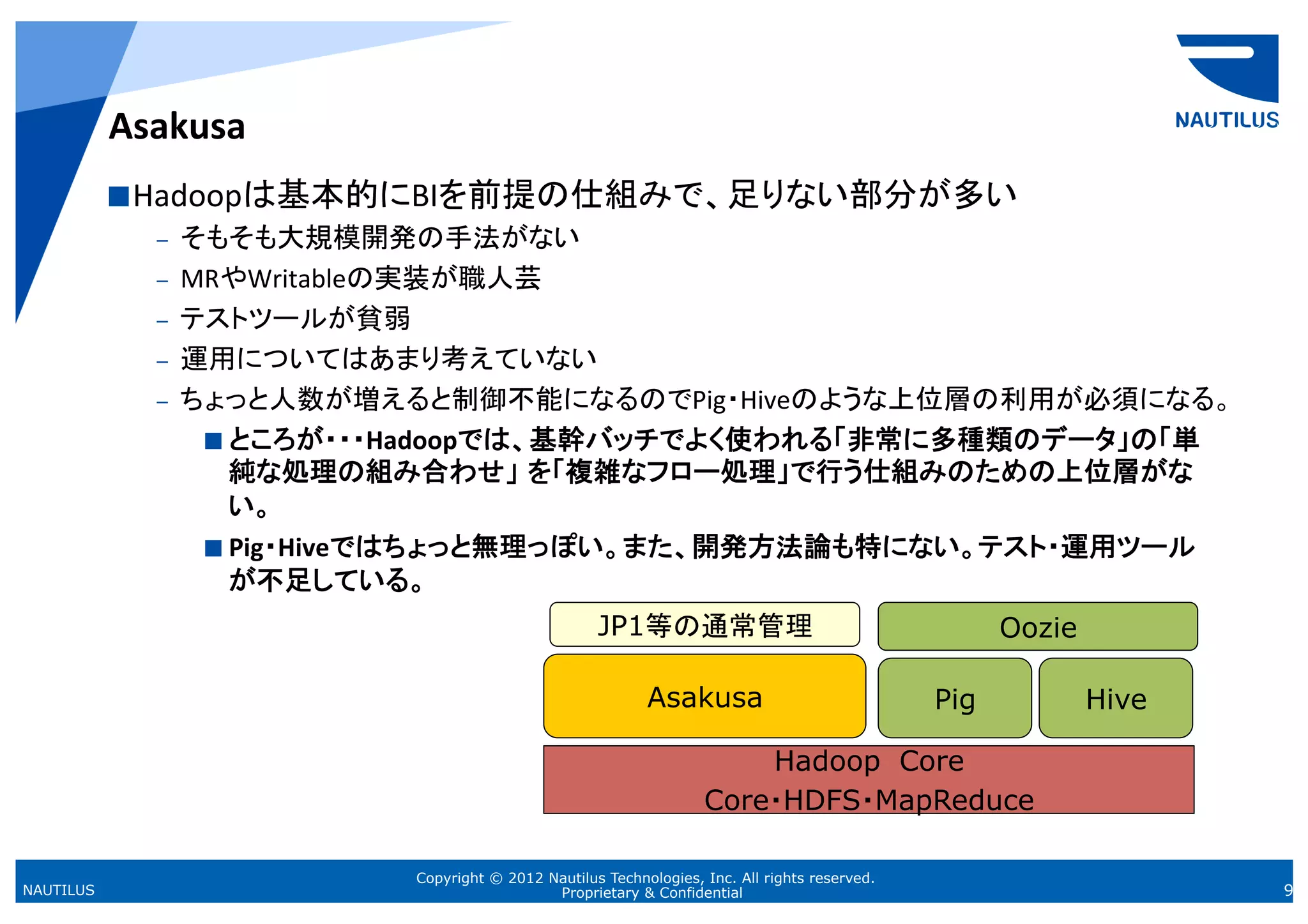

10. Asakusa
 Hadoopは基本的にBIを前提の仕組みで、足りない部分が多い
– そもそも大規模開発の手法がない
– MRやWritableの実装が職人芸
– テストツールが貧弱
– 運用についてはあまり考えていない
– ちょっと人数が増えると制御不能になるのでPig・Hiveのような上位層の利用が必須になる。
 ところが・・・Hadoopでは、基幹バッチでよく使われる「非常に多種類のデータ」の「単
純な処理の組み合わせ」 を「複雑なフロー処理」で行う仕組みのための上位層がな
い。
 Pig・Hiveではちょっと無理っぽい。また、開発方法論も特にない。テスト・運用ツール
が不足している。
JP1等の通常管理 Oozie
Asakusa
Pig
Hive
Hadoop Core
Core・HDFS・MapReduce
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 9

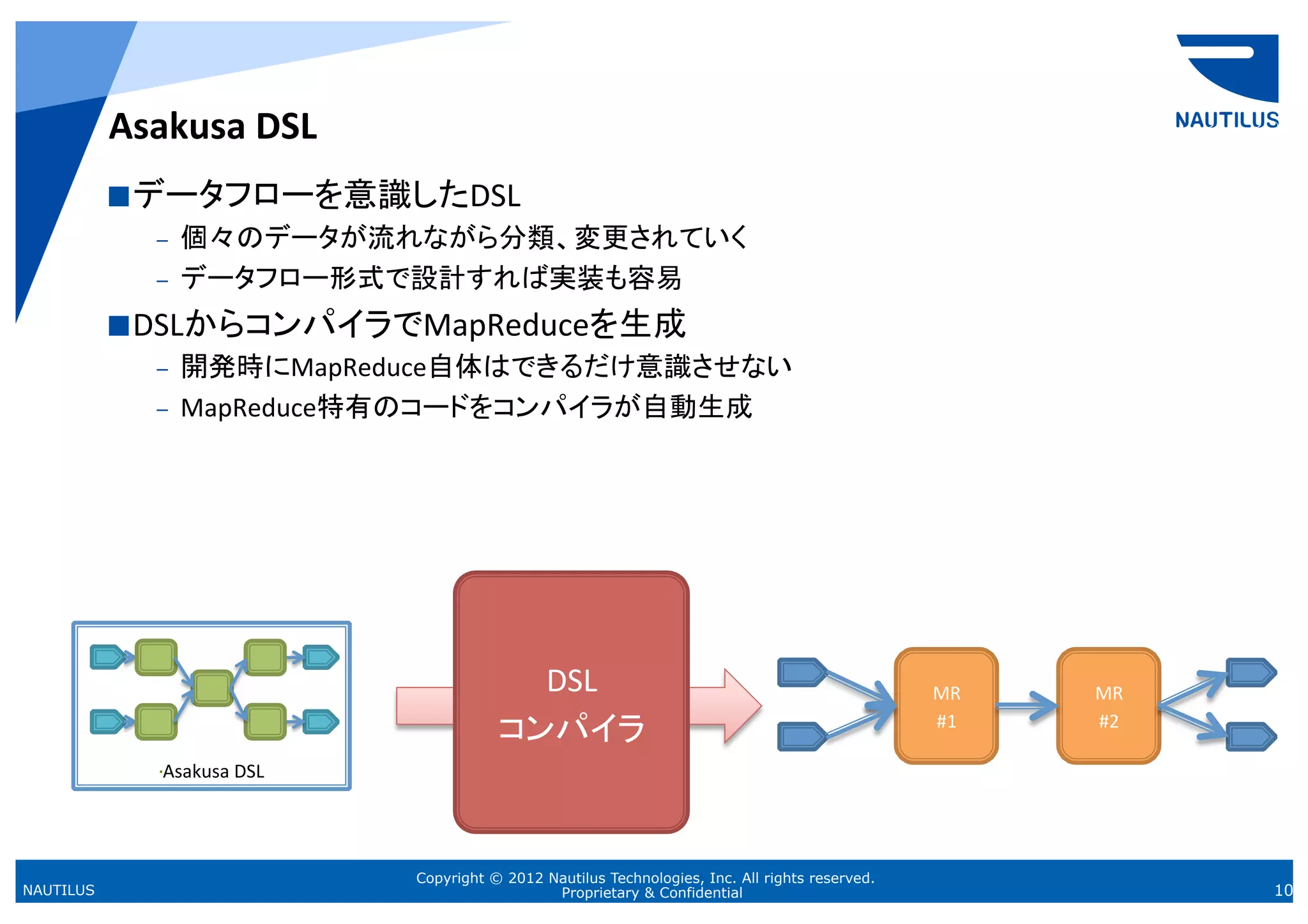

11. Asakusa
DSL
 データフローを意識したDSL
– 個々のデータが流れながら分類、変更されていく
– データフロー形式で設計すれば実装も容易
 DSLからコンパイラでMapReduceを生成
– 開発時にMapReduce自体はできるだけ意識させない
– MapReduce特有のコードをコンパイラが自動生成
DSL
MR
MR
コンパイラ
#1
#2
• Asakusa
DSL
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 10

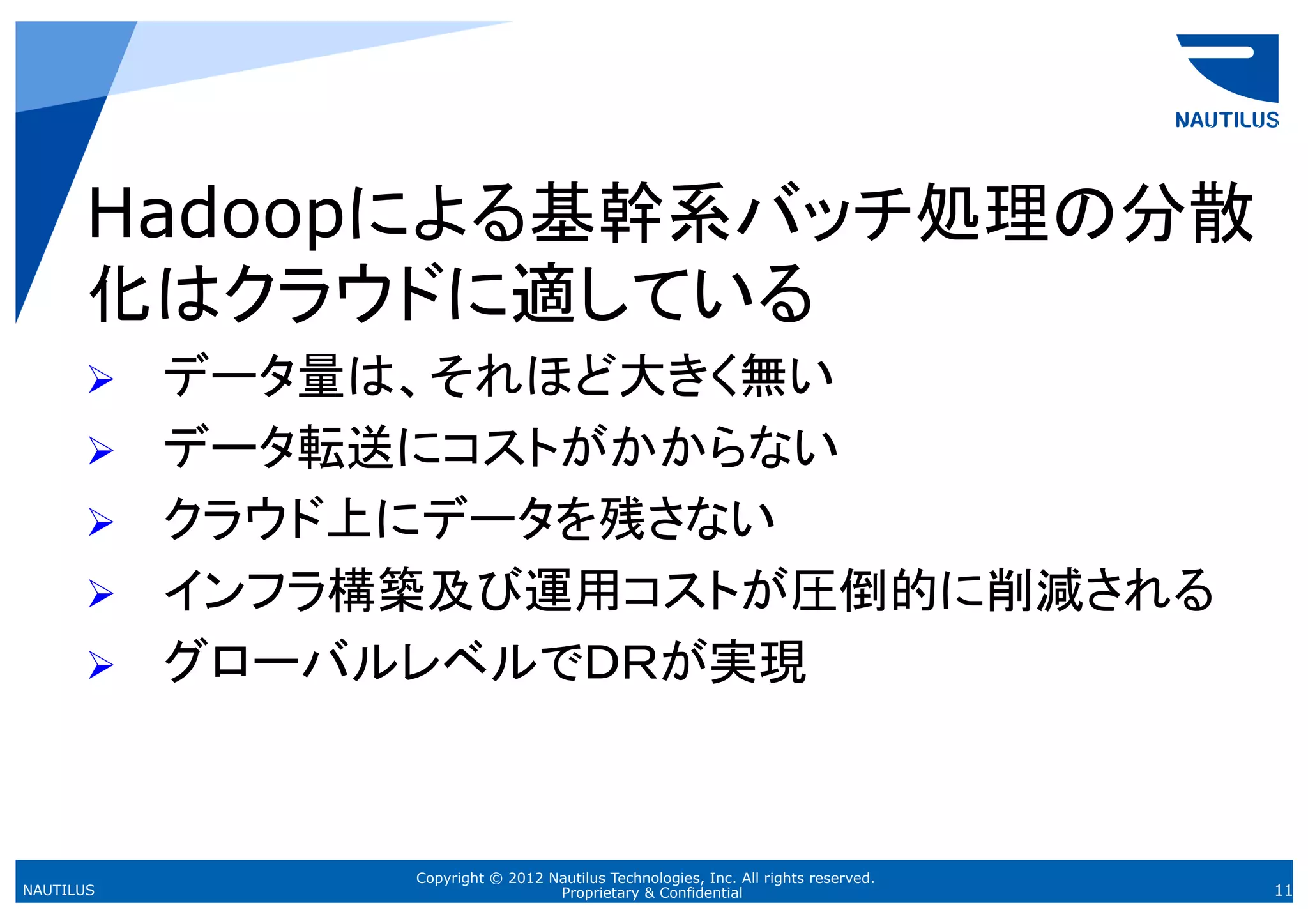

12. Hadoopによる基幹系バッチ処理の分散
化はクラウドに適している
Ø データ量は、それほど大きく無い
Ø データ転送にコストがかからない
Ø クラウド上にデータを残さない
Ø インフラ構築及び運用コストが圧倒的に削減される
Ø グローバルレベルでＤＲが実現
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 11

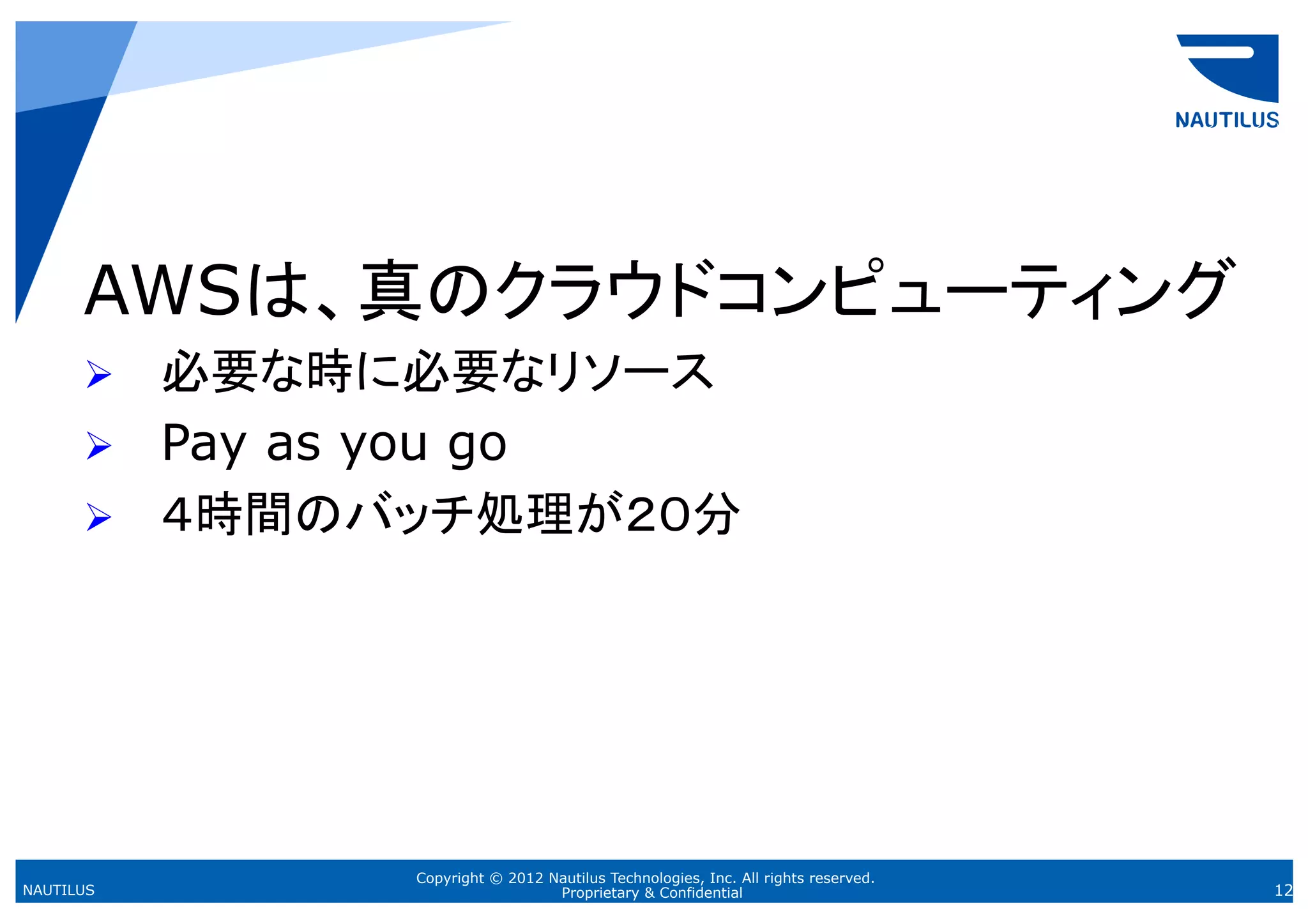

13. AWSは、真のクラウドコンピューティング
Ø 必要な時に必要なリソース
Ø Pay as you go
Ø ４時間のバッチ処理が２０分
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 12

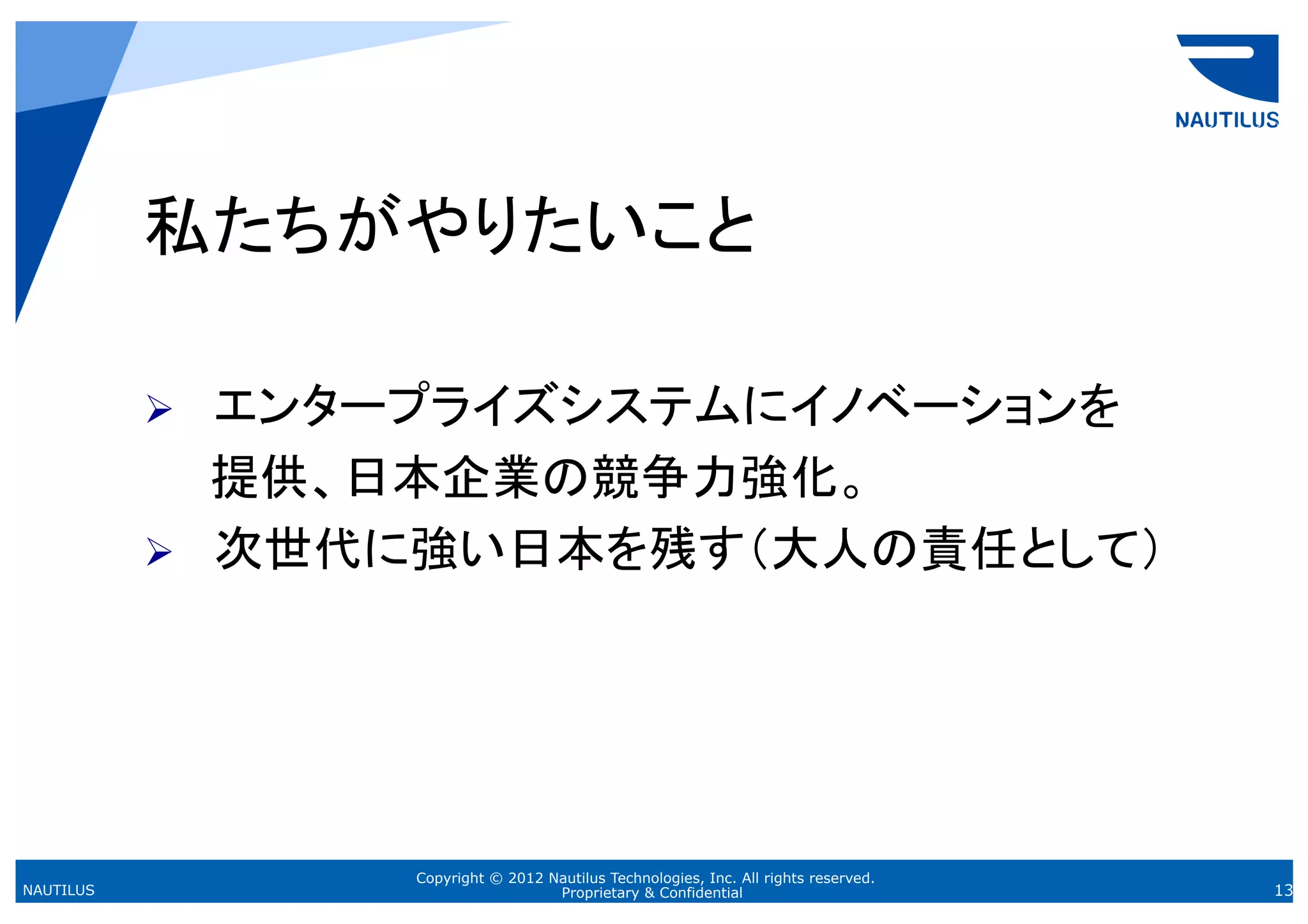

14. 私たちがやりたいこと
Ø エンタープライズシステムにイノベーションを
提供、日本企業の競争力強化。
Ø 次世代に強い日本を残す（大人の責任として）
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 13

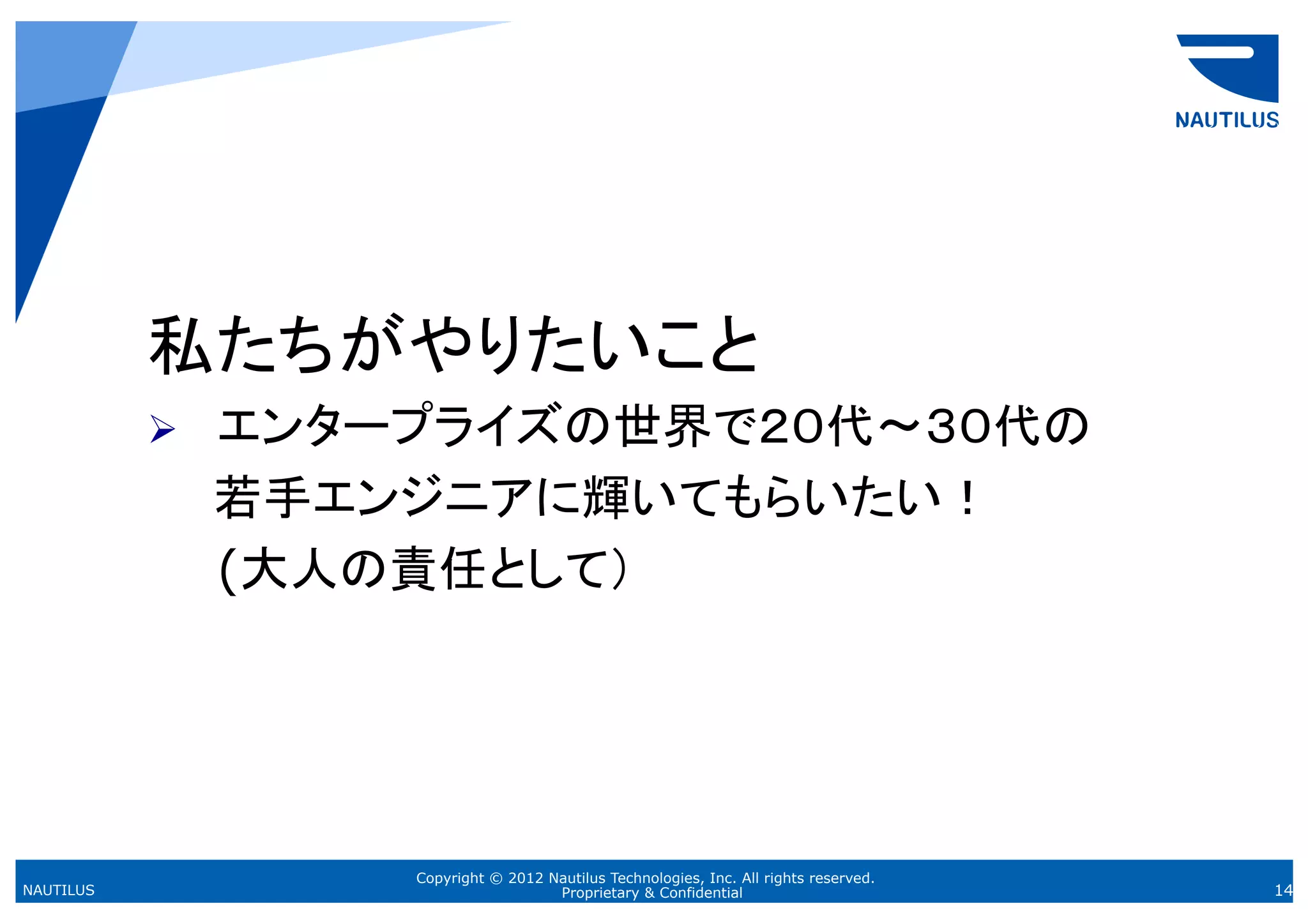

15. 私たちがやりたいこと
エンタープライズの世界で２０代〜３０代の
Ø
若手エンジニアに輝いてもらいたい！
(大人の責任として）
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 14

16. Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 15

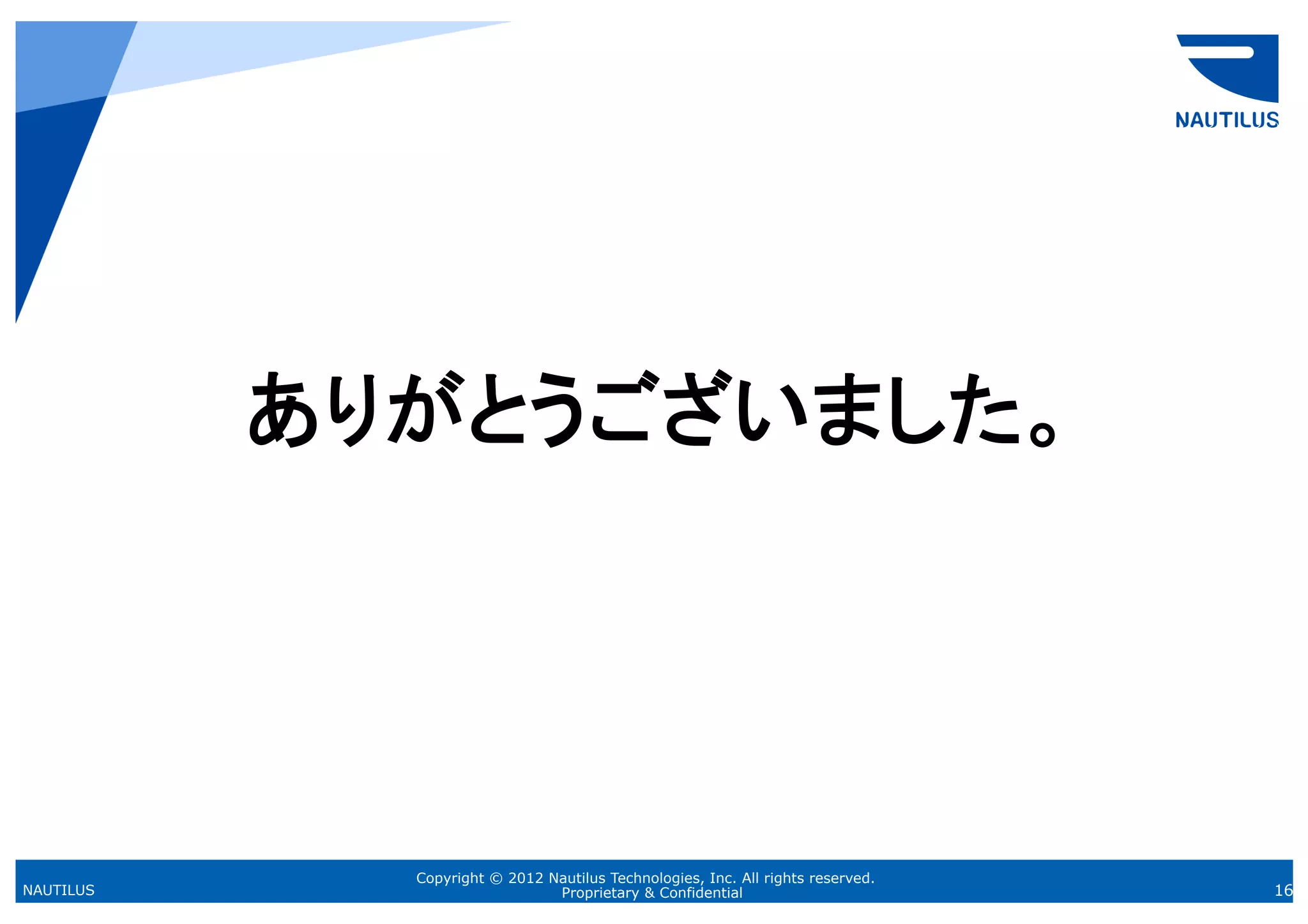

17. ありがとうございました。
Copyright © 2012 Nautilus Technologies, Inc. All rights reserved.
NAUTILUS Proprietary & Confidential 16
