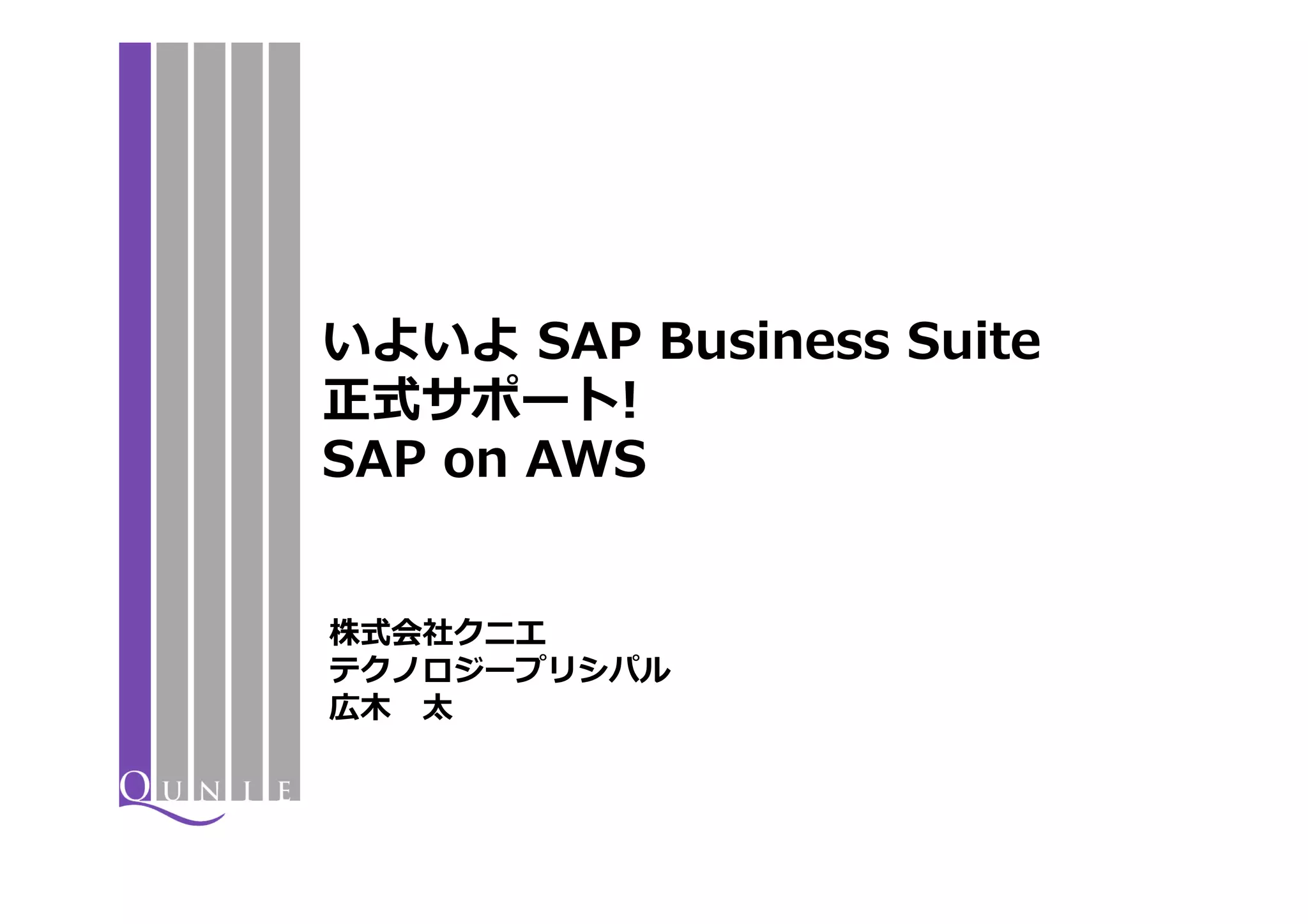

いよいよ SAP Business Suite 正式サポート! SAP on AWS

いよいよ SAP Business Suite
正式サポート!
SAP on AWS

株式会社クニエ
テクノロジープリシパル
広⽊木　太

情報システムにおける集中と分散

フォグ
　　　コンピューティング
集中分散？
集中分散
クラウド
ERPによる統合
C/Sシステム基盤統合
コンピューティング
メインフレーム
オープン化 Webベース
シンクライアントさらなる集中？

ITに求められる変革速度≒柔軟性

1980年代以前
1990年代
2000年代
2010年代以降

クラウドコンピューティングは
このサイクルと業務機能・提供サービスとの関連を切り離す

© 2012 QUNIE CORPORATION. All rights reserved.! 2

ライフサイクルの分離離

業務機能業務機能業務機能業務機能業務機能
SaaS
アプリアプリアプリアプリケーション

PaaS
DB/Middle DB/Middle DB/Middle

OS OS OS
IaaS
HW基盤

基盤、アプリケーションのライフサイクルを分離

下位レイヤーを抽象化することにより影響度最小化

そもそもクラウドとは？

⽶米国国⽴立立標準技術研究所（NIST）のクラウド・コンピューティング定義
１．オンデマンド・セルフサービス
ユーザー⾃自⾝身が管理理者の⼿手をわずらせずに、必要に応じて
　　　　瞬時にコンピュータ資源を利利⽤用できる。

2.広範なネットワークアクセス
ネットワーク経由でクライアント機器のタイプに依存せずに利利⽤用できる。
3.リソースのプリーング
利利⽤用者のニーズにあわせて割り当て・開放ができる。
利利⽤用者は物理理的な場所を意識識する必要がない

4.スピーディな拡張性
利利⽤用者の必要性に応じて速やかに処理理能⼒力力を拡⼤大したり縮⼩小できる。

5.測定されたサービス
リソースの利利⽤用状況はモニタされ、コントロールされ、報告される。
　　　　


クニエ/Amazon Web Services Solution Provider

Amazon Web Servicesは、クラウド業界をリードするサービスです。
株式会社クニエは Amazon Web Services のSolution Provider(SI)と
して、お客様が本当のクラウドサービスからメリットを得られるよ
う、コンサルティングサービスを提供しております。


Amazon Web Services概要

世界最大級のパブリッククラウドサービス
• amazon.comが運営し、業界をリードするパブリッククラウドサービスです
• 2006年年より、サービス提供を開始
• 技術⾯面で業界をリード

世界各国でのサービス展開
• データセンターは、⽶米国、欧州、アジア、南⽶米、オセアニアに展開
• 190カ国で利利⽤用

様々な先進的なサービス
• Amazon EC2 クラウドの仮想サーバー
• Amazon S3 クラウドのストレージ（NAS）
• Amazon EBS クラウドのストレージ（SAN）
• Amazon RDS リレーショナルデータベースサービス（MySQL, Oralce）
• Amazon DynamoDB ⾼高速・予測可能・⾼高拡張性のNoSQLデータストア
• ・・・・・


Amazon Web Services特徴

低コスト
• 従量量課⾦金金制を徹底、初期費⽤用なし
• スケールメリットをコストに反映　〜～過去4年年で15回の価格引き下げ

俊敏性と瞬間的弾力性
• 瞬時にリソースを提供
• 拡張、縮⼩小も迅速に可能

オープンで柔軟
• 幅広い⾔言語、OSをサポート
• APIを公開

安全
• セキュリティ関連の資格・監査を取得
　PCI DSSレベル1, ISO 27001, FISMA Moderate, HIPAA, SSAE16 Tyoe2


Amazon Web Servicesの基本構成要素

CPUユニット Internet
（処理を行います）
VPC

Direct Connect
EC2
ストレージユニット
（お客さまのDBが仮想プライベートネットワーク
保存されます）（VPN、LBなどネットワーク
サービスを提供）
EBS
オブジェクトストレージ
ユニット
（バックアップで利用）
S3

アーカイブトレージ
ユニット
（世代バックアップで利用）
glacier


EC2インスタンタイプ

■ SAPで使⽤用が推奨されるインスタンスタイプ
■  ハイメモリダブルエクストララージインスタンス

SAPS値： 3700
34.2 GB メモリ / 13 ECU（3.25 ECU × 4仮想コア）
m2.2xlarge EBS
64ビットプラットフォーム
I/O 性能: ⾼高速

■  ハイメモリクアドラプルエクストララージインスタンス
SAPS値： 7400
68.4 GB メモリ / 26 ECU（3.25 ECU × 8仮想コア）
m2.４xlarge EBS

■  クラスターコンピュート　エイト　エクストララージ　インスタンス
SAPS値： -‐‑‒ 　　（３ｔｉｒｅで最⼤大90,300SAPS)
60.5GB メモリ / 88 ECU
M２8x.large EBS



AWSの構成について

n  リージョンとAZ

AWSサービスの設備がある地域
リージョンバージニア、カリフォルニア、オレゴン、アイルランド、
シンガポール、東京、
サンパウロ、シドニー

リージョン内で、通信・電源・空調・物理理セ
キュリティなどを独⽴立立させたグループ
アベイラビリティ
ゾーン（AZ） 1リージョン内に２〜～３のグループが存在し、互いに影響を
受けにくいように設計されている。

S3のデータはリージョン内のAZ間で⾃自動的に同期される。


契約形態

1年年、もしくは3年年の契約して初期費⽤用を⽀支払うことで、割引時間単価が
適⽤用される

リザーブドインスタンスには3つのタイプ（軽度度使⽤用、中度度使⽤用、
Reserved
重度度使⽤用）があり、使⽤用頻度度に応じて適切切なものを選択可能。

リザーブインスタンスはマーケットプレイスで取引可能

On demand 単位時間ごとに課⾦金金される⽀支払うシンプルなプラン

固定的に使用するインスタンスはリザーブ
例：DBサーバ

スケールする、一時的に使用するインスタンスはオンデマンド
例：検証機、APサーバ

EBSの種類

n EBS 　ボリュームタイプ
l  EBS スタンダードボリューム
　通常のストレージ。性能はベストエフォート

l  EBS プロビジョンド IOPS ボリューム
　 IOPSを指定可能なボリューム
　１ボリュームあたり最⼤大２０００IOPSまで
　　　　指定可能

n  EBS 　最適化インスタンス
　　　EBS 最適化インスタンスは、Amazon EC2 と Amazon EBS の間で
　　　所定のスループットを実現するものであり、使⽤用されるインスタンス
　　　タイプに応じて 500 Mbps〜～1000 Mbps の範囲内で選択できます。
　　　EBS 最適化インスタンスに接続されたプロビジョンド IOPS ボリュームは、
　　　プロビジョニングされた IOPS の±10% 以内のパフォーマンスを
　　　99.9% の確率率率で発揮するように設計されています。
　　

Amazon Web Services上でのSAP環境構成例例

本番環境テスト環境開発環境

EC2(Extra Large) EC2(Large) EC2(Large)
2ECU x 4cores 2ECU x 2cores 2ECU x 2cores

EBS EBS EBS
500GB 300GB 200GB
Amazon Web Services

バックアップ領域

S3
3TB

Amazon Web Services


ストレージ構成例例

■  ストライピング構成例例

■  分散配置例例

　　

■ DB容量量/性能に応じてEBSを構成

　　

バックアップ環境

•  ボリュームのイメージをAMI/スナップショットでS3に保管。
•  DBは、ジョブスケジューラにより定期的に圧縮Full Backupと LogBackupを　
　　S3に保管し指定世代分管理理します。S3内にはBukectが作られ暗号化されま
す。
•  S3からグレイシャーへの⾃自動アーカイブも可能。


ネットワークセキュリティ

VPC（Virtual Private Cloud）
■  VPCを利利⽤用することで、AWS内の別顧客のシステムとは論論理理的に分離離します。
■  お客様オフィスとの間はAES256bit暗号化を利利⽤用したInternet VPNで接続します。
■  同⼀一VPCの中でもセキュリティグループを分割することで、インターネットへの接続
可否など異異なるアクセスコントロールルールを適⽤用することができます。
■  VPC内で利利⽤用するIPアドレスにはお客様のIPアドレス体系を持ち込むことが可能です。


ネットワークセキュリティ　

■  安定した品質でAWSと接続したい場合、また、インターネットVPNの利利⽤用を避けたい
場合など、Direct Connect サービスを利利⽤用できます。
■  AWS機器とお客様設備を構内配線で接続し、広帯域(1GB/10GB)のデータ転送を可能
にします。


ネットワークセキュリティ

拠点からのinternet gatewayによる直接接続
■  VPCには、Internet Gatewayを通し、直接接続することも可能。Webユーザーなどは
Intarnet Gatewayを通じてアクセス可能
■  OpenVPNやSAPRouterによる暗号化などで、セキュアなアクセスが可能。災害時、顧
客拠点が被災し、VPN接続が不不可となった場合に有効

Webユーザー

Internet gateway VPN gateway
お客様サイト
webDisptcher

拠点ユーザー

OpenVPN or
SAProuter

お客様サイト


⾼高可⽤用性構成－１


⾼高可⽤用性構成－２


リージョン間　災害対策

AWS（任意のリージョンA）：本稼動サイト AWS（任意のリージョンB）：災害対策サイト
仮想プライベート空間仮想プライベート空間

EC２ EC2 EC2 EC2

DB

Backup
DB DB
EBS
EBS
EBS
EBS
Log
Log

Log
Backup
Backup

S3 Log
Log

S3
Backup
Backup

DB
DB

Backup
Backup


監視・管理理

Amazon CloudWatchの利利⽤用。
Amazon EC2 インスタンスの基本的モニタリング:
　　10 種の事前選択されたメトリックス（5 分間隔）
Amazon EC2 インスタンスの詳細モニタリング:
　　1分間隔の、事前に選択した7つのメトリックス。追加料料⾦金金あり。
Amazon EBS ボリューム:
　　5分間隔の、事前に選択した8つのメトリックス。無料料。

© 2012 QUNIE CORPORATION. All rights reserved.!

監視・管理理

パブリックプライベード
クラウドクラウド
パブリック IaaS IaaS
クラウド
オンプレミス
SaaS
環境
PaaS

クラウドポータル

監視基盤　・　アプリケーション個別監視基盤


オープンソースによる運用管理

運⽤用管理理システムへの要求

管理理対象の変更更・追加時のコストを最⼩小化

オープンソースのソフトウェアを活⽤用することで、拡張時のライセンス
コストを抑え、運⽤用管理理ソフトウェアのコストの固定化を実現
仮想化・
オープン
クラウド基幹系（ERPなど）から、クラウドサービスまでを全体俯瞰して管理理
ソースの
の推進
運⽤用管理理
必要⼗十分な基本機能を備え、管理理対象を限定しない運⽤用管理理ソフトウェ
アが必要ソフトウ
ェアが最
特定のベンダに依存しない仕組み適

運⽤用管理理ソフトウェアがハードウェア、ソフトウェア、サービスの選定
理理由にならない、中⽴立立的かつ柔軟な運⽤用管理理ソフトウェアが必要

オープンソースソフトウェアのその他のメリット
•  保守費⽤用の適正化　必要に応じた保守サービスの選択、中断する⾃自由
•  不不要な機能の排除　不不要な機能の費⽤用発⽣生、不不要な機能を選別する負担

活⽤用シナリオ

開発・テストのクラウドにすべてクラウドに


活⽤用シナリオ　プロジェクトでの利利⽤用

SAP環境のマイグレーション、アップグレード、ユニコードコンバージョンそれぞ
れの処理理において必要⼗十分なリソースを確保することで、移⾏行行時間を最適化

R/3 Enterprise Ext.2.0
Solaris/Oracle/NonUnicode
R/3 Ent. Ext.2.0 -> ERP6.0 ERP6.0
Windows/MSSQL Windows/MSSQL
/NonUnicode /Unicode
Export
SAP SAP
既存R/3
エクスポート
開発環境 m2.2x m2.4x
インポート
Exportデーサーバ
タダウンロ
Export c1.x Import インスタンス切換
ード
Import
SAP

インポート m1
サーバ m1: Large
ERP開発環境
Exportデー c1.x: High CPU Medium
兼アセスメン
c1.x m2.2x: High Memory Double Extra Large
タアップロト環境
m2.4x: High Memory Quadruple Extra Large
ード
AWS Cloud


活⽤用シナリオ　AWSを利利⽤用したSAP環境の災害対策

AWS上に災害対策環境を構築する。
管理理サーバに本番機のデータベースログを定期的に転送する。
コストを少額に抑えるため、災害対策環境はログ適⽤用時のみ起動する。
ログ適用時のみEC2/EBSを起災害時にCIを起動
動する。（１時間/日程度）

お客様サイト AWS（シンガポール）

本番環境運用管理環境災害対策環境
SAP 管理サーバ災害対策災害対策
ログ
DBサーバ CIサーバ
転送
Hinemos
）
30分/回

log log
log

ハイメモリ

ハイメモリ

ミディアム
クアドラブルエクストララ
エクストララージ

ージ

27

AWS Storage Gatewayの利利⽤用
　バックアップデータを⾃自動的にS3へ圧縮バックアップ

　・リモートバックアップ

　・バックアップをAWS上へ
　　展開してDRシステム
　　として起動
　
　



VMインポート　＋　　StorageGataway シナリオ
　　　　システム領領域ををVM ImportによりAWSへアップする。
　　　　StorageGatewayより取得している各ボリュームデータのスナップショット
　　　　からEBSを作成し、VmimportしたAWS上のサーバーへアタッチする。

「EC2」タブの「Snapshots」の画面よ
り「CreateVolume」ボタンを押し

EBSボリューム作成。


QUNIEのサービスメニューのご紹介

プライベート・クラウド
Hinemos for SAP
パブリック・クラウド
Hinemos for Cloud 　
ハイブリッド・クラウド

クラウド OSS
運用コストの最適化

運用投資効果の向上

SAP
BASIS

Upgrade

Migration

新規構築


QUNIEサービスメニュー

クニエはSAPなどの企業基幹システムに関する豊富なコンサルティング実績を生かし、AWSを活用
したクラウド時代のIT基盤ソリューションを展開しています。AWSのメリットを最大限に享受できる運
用環境、災害対策環境、ハイブリッド環境をご提案いたします。

Amazon Web Services

SAP Hinemos

クラウドサービス運用管理
SAP マイグレーションサービス for AWS
　　　　　ソリューション for AWS

災害対策ソリューション on AWS セキュアアクセスソリューション for AWS

マネージメント・サービス for AWS


まとめ

1. 費⽤用は、使った分だけ

2. 使いたいときに、すぐ利利⽤用


本件に関するお問い合わせ先
テクノロージー・プリンシパル
広⽊木　太
HP : http://www.qunie.com E-‐‑‒MAIL : hirokim@qunie.com
E-‐‑‒MAIL : info@qunie.com Twitterアカウント　：@baborin
