2011年10月15日勉強会＠武蔵小杉 PCIe SR-IOV

1. PCIe & SR IOV in virtual
PCIe & SR‐IOV in virtual
environment
海老澤 健太郎
Twitter: @ebiken
ebiken.g@gmail.com

2. PCI コンフィグレーション空間
• デバイス上のFunction毎に存在するメモリ空間
• ドライバはここにアクセスすることによりデバイスを操作
• アクセス方法
– IO Port：起動時 or Legacy
– MMIO : Memory Mapped IO
d
• フォーマットは３タイプ
– Type 0 : non‐bridge function
ype 0 : o b dge u ct o
• 一般的なデバイスはこちら（NIC, DISK）
– Type 1 : PCI‐to PCI Bridge
• PCIe Switch で Packet Routing するための情報を含む
– Type 2 : CardBus Bridge
yp g
• サイズ・配置
– PCIe = 4KByte （そのうち PCI 共通＝256 Byte）
– 64 B t : コンフィグレ ション空間ヘッダ部分（PCI共通部）
Byte コンフィグレーション空間ヘッダ部分（PCI共通部）
– 192 Byte :デバイス固有の領域（PCI共通部）
2

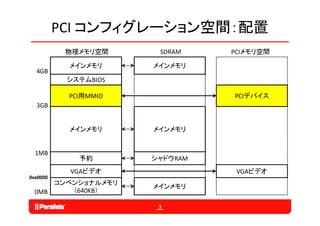

3. PCI コンフィグレーション空間：配置
物理メモリ空間 SDRAM PCIメモリ空間
メインメモリ メインメモリ
4GB
システムBIOS
PCI用MMIO PCIデバイス
3GB
メインメモリ メインメモリ
1MB
予約 シャドウRAM
VGAビデオ VGAビデオ
0xa0000
コンベンショナルメモリ
メインメモリ
0MB （640KB）
3

4. Type 0
31 - 24 23 - 16 15 - 8 7-0
1 00h Device ID Vendor ID
2 04h Status Command
3 08h Class code Subclass Prog IF Revision ID
4 0Ch BIST Header type Latency Timer Cache Line Size
5 10h Base address #0 (BAR0)
6 14h Base address #1 (BAR1)
7 18h Base address #2 (BAR2)
8 1Ch Base address #3 (BAR3)
9 20h Base address #4 (BAR4)
10 24h Base address #5 (BAR5)
11 28h Cardbus CIS Pointer
12 2Ch Subsystem ID Subsystem Vendor ID
13 30h Expansion ROM base address
Capabilities
14 34h Reserved
Pointer
15 38h Reserved
16 3Ch Max latency
M l t Min Grant
Mi G t Interrupt PIN
I t t Interrupt Line
I t t Li
4

5. コンフィグレーション空間 … PF on Host
[root@dut 0000:03:00.1]# lspci –x
03:00.0 Ethernet controller: Intel Corporation 82599EB 10 Gigabit TN Network Connection (rev 01)
Vendor ID = 8086 (Intel)
Device ID = 151c (82599EB 10 Gigabit TN Network Connection) Header Type = 80
bit 7 : Multi function
Command = 0407 bit 6‐0 : non‐bridge function
bit 0 : IO enable
bit 1 : Mem enable Revision ID = 01 Class code = 02 (Network Controller)
Status = 0010
00: 86 80 1c 15 07 04 10 00 01 00 00 02 10 00 80 00
10: 04 00 20 df 00 00 00 00 c1 ec 00 00 00 00 00 00
20: 04 80 1f df 00 00 00 00 00 00 00 00 86 80 2c a0
30: 00 00 00 00 40 00 00 00 00 00 00 00 0e 02 00 00
BAR#01 = 0000 0000 df20 0004 (Mem, 64bit) IRQ PIN = INTB#
BAR#23 = 0000 0000 0000 ecc1 IRQ Line = 0e
(IO, 32bit)
BAR#45 = 0000 0000 df1f 8004 (M
0000 0000 df1f 8004 (Mem, 64bit)
64bi )
Subsystem Vendor ID = 8086 (Intel)
PCI IDs = Vendor ID + Device ID Subsystem ID = a02c (***********)
http://pciids.sourceforge.net/
p p g
http://pci‐ids.ucw.cz/read/PC/8086 ！！PCIはリトルエンディアン！！
5

6. コンフィグレーション空間 … VF on Host
[root@dut 0000:03:00.1]# lspci –x
03:10.0 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
Vendor ID = ffff (n/a)
/
Device ID = ffff (n/a) Header Type = 80
bit 7 : Single function
Command = 0004 bit 6‐0 : non‐bridge function
bit 0 : IO disable
bit 1 : Mem disable Revision ID = 01 Class code = 02 (Network Controller)
Status = 0010
00: ff ff ff ff 04 00 10 00 01 00 00 02 00 00 00 00
10: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
20: 00 00 00 00 00 00 00 00 00 00 00 00 86 80 2c a0
30: 00 00 00 00 70 00 00 00 00 00 00 00 00 00 00 00
BAR#01 = 0000 0000 0000 0000 IRQ PIN = n/a
BAR#23 = 0000 0000 0000 0000 IRQ Line = 00
BAR#45 = 0000 0000 0000 0000
0000 0000 0000 0000
Subsystem Vendor ID = 8086 (Intel)
PCI IDs = Vendor ID + Device ID Subsystem ID = a02c (***********)
http://pciids.sourceforge.net/
p p g
http://pci‐ids.ucw.cz/read/PC/8086 ！！PCIはリトルエンディアン！！
6

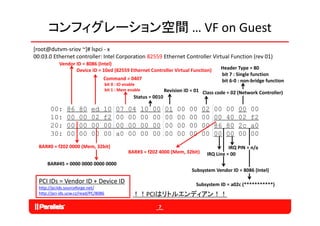

7. コンフィグレーション空間 … VF on Guest
[root@dutvm‐sriov ~]# lspci ‐ x
00:03.0 Ethernet controller: Intel Corporation 82559 Ethernet Controller Virtual Function (rev 01)
Vendor ID = 8086 (Intel)
Device ID = 10ed (82559 Ethernet Controller Virtual Function) Header Type = 80
bit 7 : Single function
Command = 0407 bit 6‐0 : non‐bridge function
bit 0 : IO enable
bit 1 : Mem enable Revision ID = 01 Class code = 02 (Network Controller)
Status = 0010
00: 86 80 ed 10 07 04 10 00 01 00 00 02 00 00 00 00
10: 00 00 02 f2 00 00 00 00 00 00 00 00 00 40 02 f2
20: 00 00 00 00 00 00 00 00 00 00 00 00 86 80 2c a0
30: 00 00 00 00 a0 00 00 00 00 00 00 00 00 00 00 00
BAR#0 = f202 0000 (Mem, 32bit) IRQ PIN = n/a
BAR#3 = f202 4000 (Mem, 32bit) IRQ Line = 00
BAR#45 = 0000 0000 0000 0000
0000 0000 0000 0000
Subsystem Vendor ID = 8086 (Intel)
PCI IDs = Vendor ID + Device ID Subsystem ID = a02c (***********)
http://pciids.sourceforge.net/
p p g
http://pci‐ids.ucw.cz/read/PC/8086 ！！PCIはリトルエンディアン！！
7

8. PF on Host
[root@dut ~]# lspci ‐v ‐s 03:00.0
03:00.0 Ethernet controller: Intel Corporation 82599EB 10 Gigabit TN Network Connection (rev 01)
Subsystem: Intel Corporation Device a02c
b l i i
Flags: bus master, fast devsel, latency 0, IRQ 45
Memory at df200000 (64‐bit, non‐prefetchable) [size=2M]
I/O ports at ecc0 [size=32]
Memory at df1f8000 (64‐bit, non‐prefetchable) [size=16K]
Capabilities: [40] Power Management version 3
Capabilities: [50] MSI: Enable‐ Count=1/1 Maskable+ 64bit+
Capabilities: [70] MSI X: Enable Count=64 Masked‐
Capabilities: [70] MSI‐X: Enable+ Count 64 Masked
Capabilities: [a0] Express Endpoint, MSI 00
Capabilities: [e0] Vital Product Data
Capabilities: [100] Advanced Error Reporting
Capabilities: [140] Device Serial Number 00‐1b‐21‐ff‐ff‐ce‐51‐c4
Capabilities: [140] Device Serial Number 00 1b 21 ff ff ce 51 c4
Capabilities: [150] Alternative Routing‐ID Interpretation (ARI)
Capabilities: [160] Single Root I/O Virtualization (SR‐IOV)
Kernel driver in use: ixgbe
Kernel modules: ixgbe
l d l i b
8

9. VF on Host / Guest 比較
[root@dut ~]# lspci ‐v ‐s 03:10.0
03:10.0 Ethernet controller: Intel Corporation 82599 Ethernet Controller Virtual Function (rev 01)
Subsystem: Intel Corporation Device a02c
Subsystem: Intel Corporation Device a02c
Flags: bus master, fast devsel, latency 0
[virtual] Memory at d0000000 (64‐bit, prefetchable) [size=16K]
[virtual] Memory at d0100000 (64‐bit, prefetchable) [size=16K]
Capabilities: [70] MSI‐X: Enable+ Count=3 Masked‐
p [ ]
Capabilities: [a0] Express Endpoint, MSI 00
Capabilities: [100] Advanced Error Reporting
Capabilities: [150] Alternative Routing‐ID Interpretation (ARI)
Kernel driver in use: pci‐stub
Kernel modules: ixgbevf
l d l b f
[root@dutvm‐sriov ~]# lspci ‐v ‐s 00:03.0
00:03.0 Ethernet controller: Intel Corporation 82559 Ethernet Controller Virtual Function (rev 01)
Subsystem: Intel Corporation Device a02c
Subsystem: Intel Corporation Device a02c
Physical Slot: 3
Flags: bus master, fast devsel, latency 0
Memory at f2020000 (32‐bit, non‐prefetchable) [size=16K]
Memory at f2024000 (32‐bit, non‐prefetchable) [size=16K]
y ( , p )[ ]
Capabilities: [a0] Express Endpoint, MSI 00
Capabilities: [70] MSI‐x: Enable+ Count=3 Masked‐
Kernel driver in use: ixgbevf
Kernel modules: ixgbevf
9

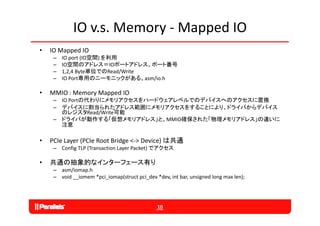

10. IO v.s. Memory ‐ Mapped IO
• IO Mapped IO
– IO port (IO空間) を利用
– IO空間のアドレス＝IOポートアドレス、ポート番号
– 1,2,4 Byte単位でのRead/Write
– IO Port専用のニーモニックがある。asm/io.h
• MMIO : Memory Mapped IO
– IO Portの代わりにメモリアクセスをハードウェアレベルでのデバイスへのアクセスに置換
– デバイスに割当られたアドレス範囲にメモリアクセスをすることにより、ドライバからデバイス
のレジスタRead/Write可能
– ドライバが動作する「仮想メモリアドレス」と、MMIO確保された「物理メモリアドレス」の違いに
注意
• (PCIe Root Bridge <‐> Device) は共通
PCIe Layer (PCI R
PCI L B id D i )
– Config TLP (Transaction Layer Packet) でアクセス
• 共通の抽象的なインタ フェ ス有り
共通の抽象的なインターフェース有り
– asm/iomap.h
– void __iomem *pci_iomap(struct pci_dev *dev, int bar, unsigned long max len);
10

11. IO v.s. Memory ‐ Mapped IO
• IO Ports, MMIO割当確認方法
– [root@hwn01 ~]# ls /proc/ | grep ^io
– iomem
– ioports
[root@hwn01 ~]# cat /proc/ioports
0000‐0cf7 : PCI Bus 0000:00
0000‐001f : dma1
0020‐0021 : pic1
0040‐0043 : timer0
0050‐0053 : timer1
0050‐0053 : timer1
0060‐0060 : keyboard
[root@hwn01 ~]# cat /proc/iomem
00000000‐0000ffff : reserved
00000000 0000ffff d
00010000‐0009f7ff : System RAM
…
f4000000‐f7ffffff : PCI MMCONFIG 0000 [bus 00‐3f]
f4000000‐f7ffffff : reserved
f4000000‐f7ffffff : pnp 00:0a
fb400000‐fb7fffff : 0000:00:02.0
11

12. メモ
• MSI, MSI‐X の Configuration 空間パラメーターと、/proc/interrupt
で見える割り込み番号の関係
– ？？？
• PCIe MSI, MSI‐X の処理方法
– NICからアドレス0xfeeに対しメモリ書き込み（DWORD Mem Write
Mem Write
Transaction）
• アドレスは初期化時 MSI Capability Registerにソフトウェア（BIOS??）がセット
• 0xfeeはLocal APIC のレジスタへMemory Mapされている
APIC のレジスタ Memory
– LAPICがCPUへ割り込み通知（INTR）
– CPU ⇒ LAPICへAck（INTA）
– LAPIC⇒CPU：Vectorを返す
• VFのBAR
– VFのメモリ空間にはBARはない
– PFのSR IOV C bilit R i t に設定
PFのSR‐IOV Capability Registerに設定
– Host の lspci ‐v はそちらを表示
12

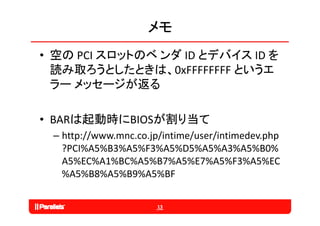

13. メモ
• 空の PCI スロットのベ ンダ ID とデバイス ID を
読み取ろうとしたときは、0xFFFFFFFF というエ
ラ メッセ ジが返る
ラー メッセージが返る
• BARは起動時にBIOSが割り当て
– http://www.mnc.co.jp/intime/user/intimedev.php
?PCI%A5%B3%A5%F3%A5%D5%A5%A3%A5%B0%
A5%EC%A1%BC%A5%B7%A5%E7%A5%F3%A5%EC
%A5%B8%A5%B9%A5%BF
13

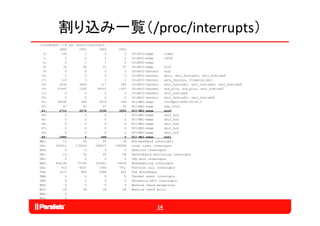

14. 割り込み一覧（/proc/interrupts）
[root@hwn01 ~]# cat /proc/interrupts
CPU0 CPU1 CPU2 CPU3
0: 144 1 0 0 IO-APIC-edge timer
1: 3 0 1 2 IO-APIC-edge i8042
4:
4 0 1 1 0 IO-APIC-edge
d
8: 33 58 31 57 IO-APIC-edge rtc0
9: 0 0 0 0 IO-APIC-fasteoi acpi
16: 0 0 0 0 IO-APIC-fasteoi ahci, uhci_hcd:usb3, uhci_hcd:usb9
17: 115 3 1 1 IO-APIC-fasteoi pata_jmicron, firewire_ohci
18: 2150 3669 117 284 IO-APIC-fasteoi ehci_hcd:usb1, uhci_hcd:usb5, uhci_hcd:usb8
19: 51447 1305 39191 1307 IO-APIC-fasteoi ata_piix, ata_piix, uhci_hcd:usb7
21: 0 0 0 0 IO-APIC-fasteoi uhci_hcd:usb4
23: 0 0 0 0 IO-APIC-fasteoi ehci_hcd:usb2, uhci_hcd:usb6
41: 58395 289 3073 269 PCI-MSI-edge i915@pci:0000:00:02.0
42: 47 50 47 52 PCI-MSI-edge hda_intel
43: 2710 6576 3336 3655 PCI-MSI-edge eth0
44: 0 0 0 1 PCI-MSI-edge xhci_hcd
45: 0 0 0 0 PCI-MSI-edge xhci_hcd
46: 0 0 0 0 PCI-MSI-edge xhci_hcd
47: 0 0 0 0 PCI-MSI-edge xhci_hcd
48: 0 0 0 0 PCI-MSI-edge xhci_hcd
49: 2985 6 648 5 PCI-MSI-edge eth1
NMI: 13 34 95 28 Non-maskable interrupts
LOC: 332011 170933 296037 190006 Local timer interrupts
SPU: 0 0 0 0 Spurious interrupts
PMI: 13 34 95 28 Performance monitoring interrupts
IWI: 0 0 0 0 IRQ work interrupts
RES: 452195 37148 103501 14434 Rescheduling interrupts
g p
CAL: 812 6027 1044 7911 Function call interrupts
TLB: 1077 644 2068 824 TLB shootdowns
TRM: 0 0 0 0 Thermal event interrupts
THR: 0 0 0 0 Threshold APIC interrupts
MCE: 0 0 0 0 Machine check exceptions
MCP: 29 28 28 28 Machine check polls
ERR: 0
MIS: 0
14
