CCNAを取ろう！！
ネットワーク基礎
1

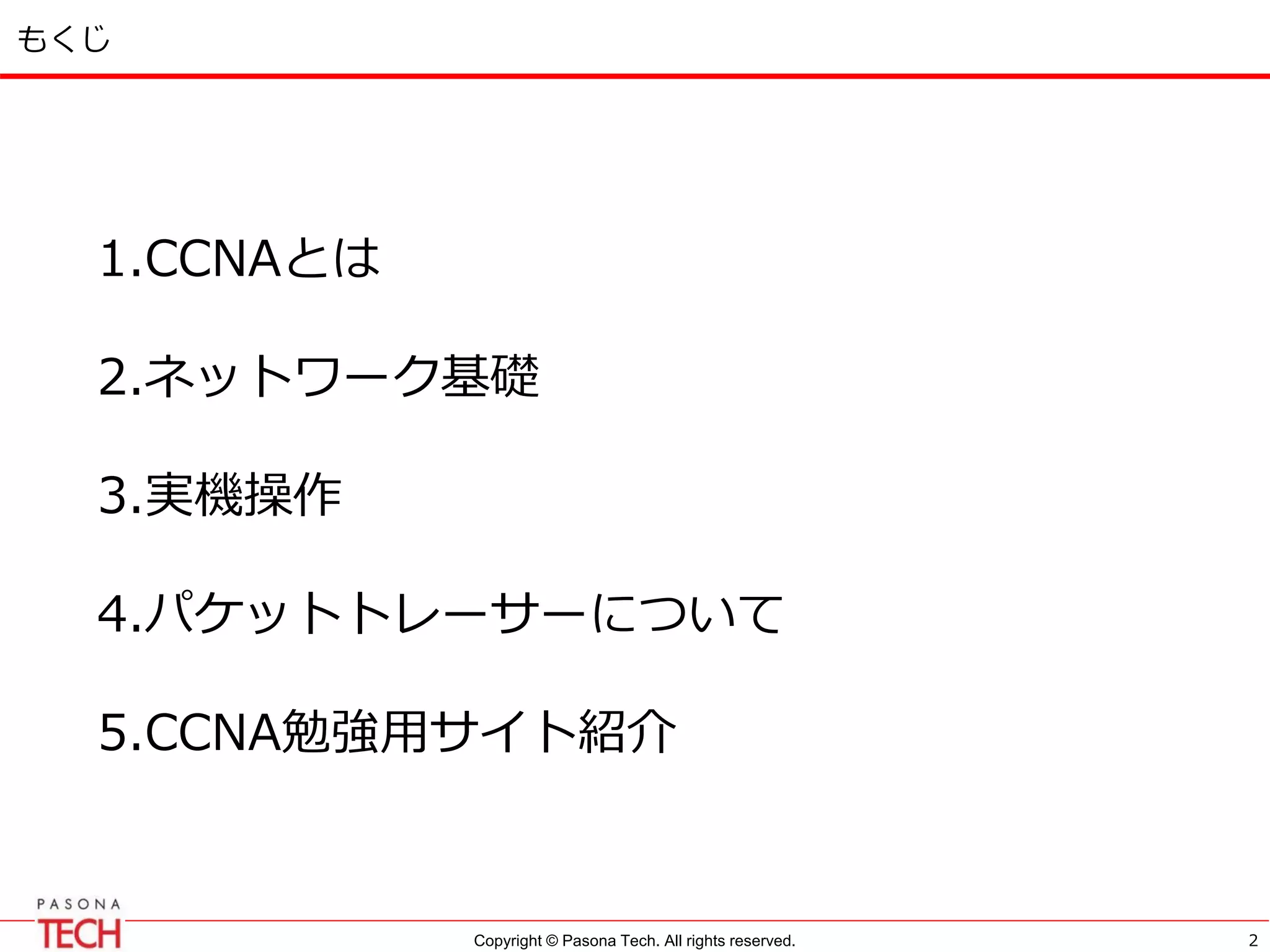

もくじ
1.CCNAとは
2.ネットワーク基礎
3.実機操作
4.パケットトレーサーについて
5.CCNA勉強用サイト紹介
2

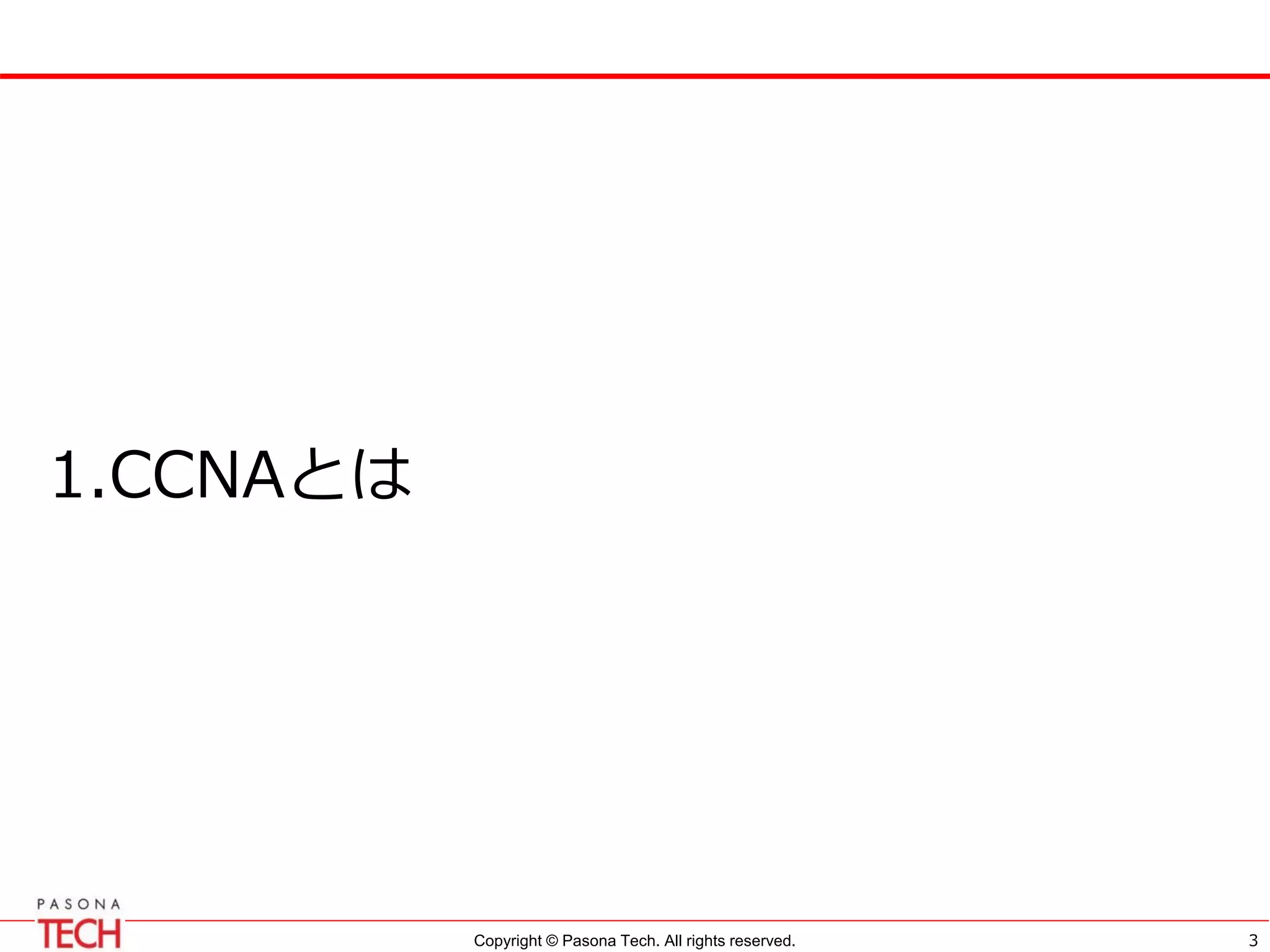

1.CCNAとは
3

CCNAとは

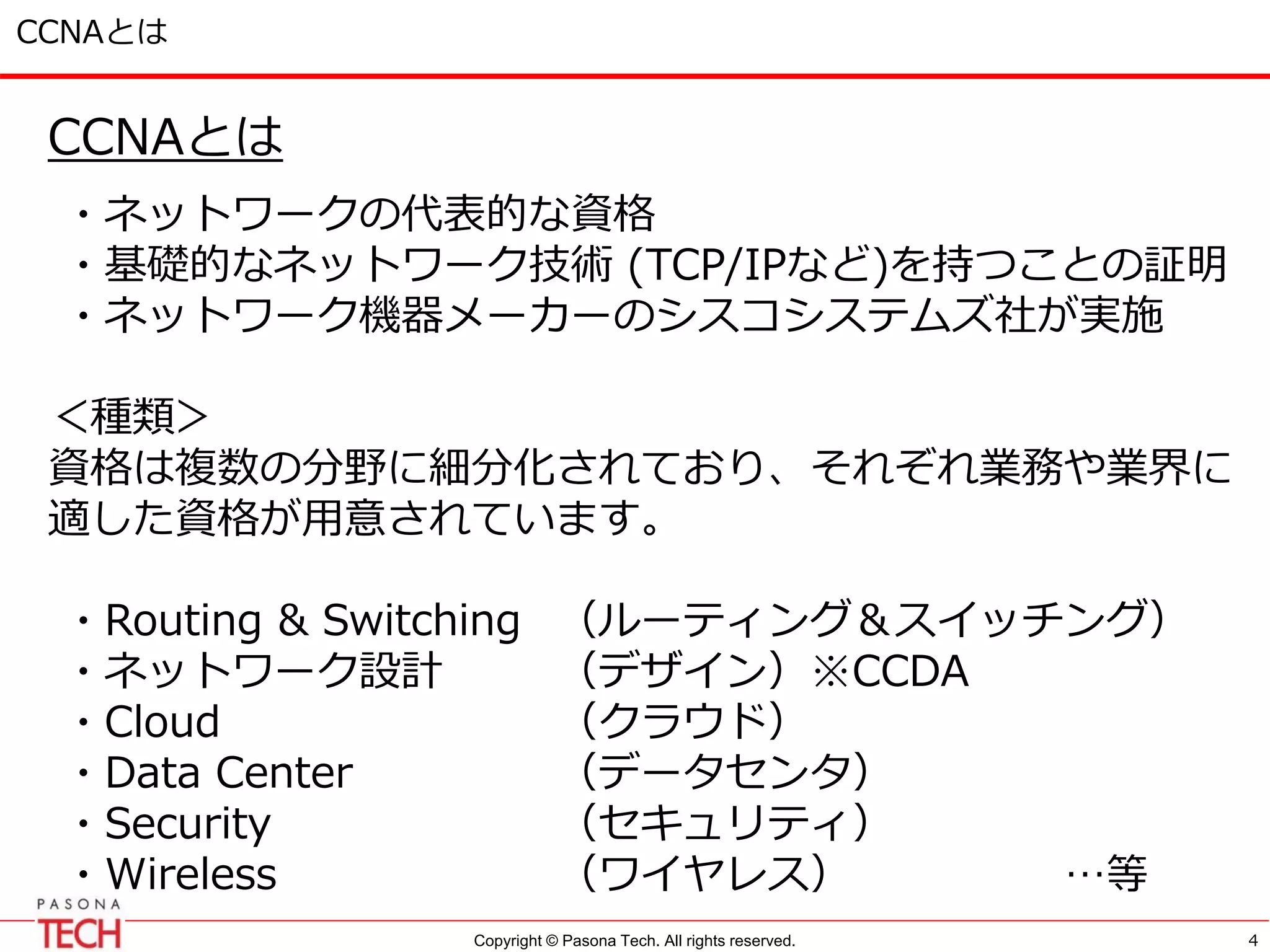

CCNAとは
・ネットワークの代表的な資格
・基礎的なネットワーク技術 (TCP/IPなど)を持つことの証明
・ネットワーク機器メーカーのシスコシステムズ社が実施
＜種類＞
資格は複数の分野に細分化されており、それぞれ業務や業界に
適した資格が用意されています。
・Routing & Switching （ルーティング＆スイッチング）
・ネットワーク設計（デザイン）※CCDA
・Cloud （クラウド）
・Data Center （データセンタ）
・Security （セキュリティ）
・Wireless （ワイヤレス） …等
4

CCNAとは

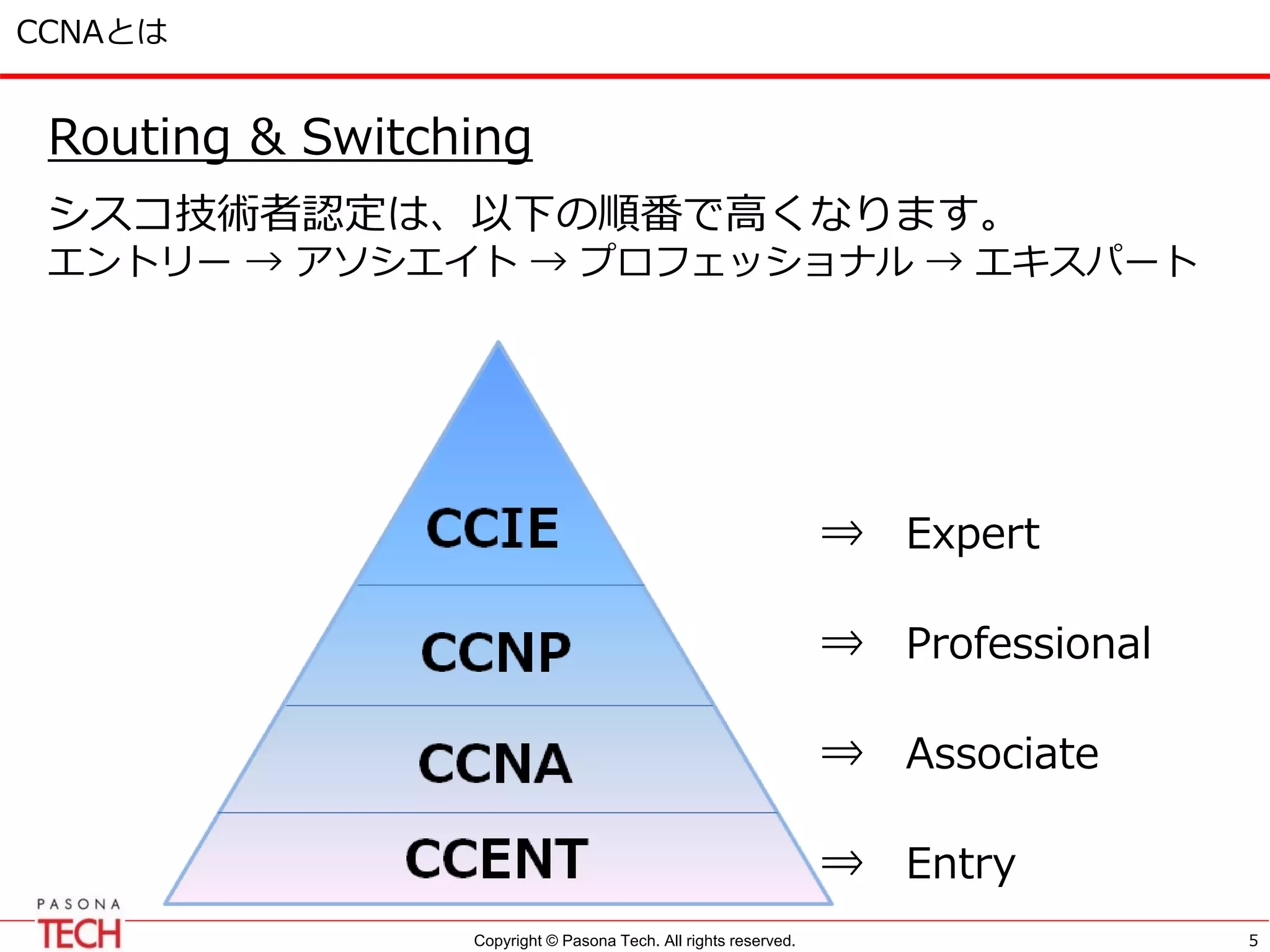

Routing & Switching
シスコ技術者認定は、以下の順番で高くなります。
エントリー → アソシエイト → プロフェッショナル → エキスパート
5
⇒ Expert
⇒ Professional
⇒ Associate
⇒ Entry

CCNAとは

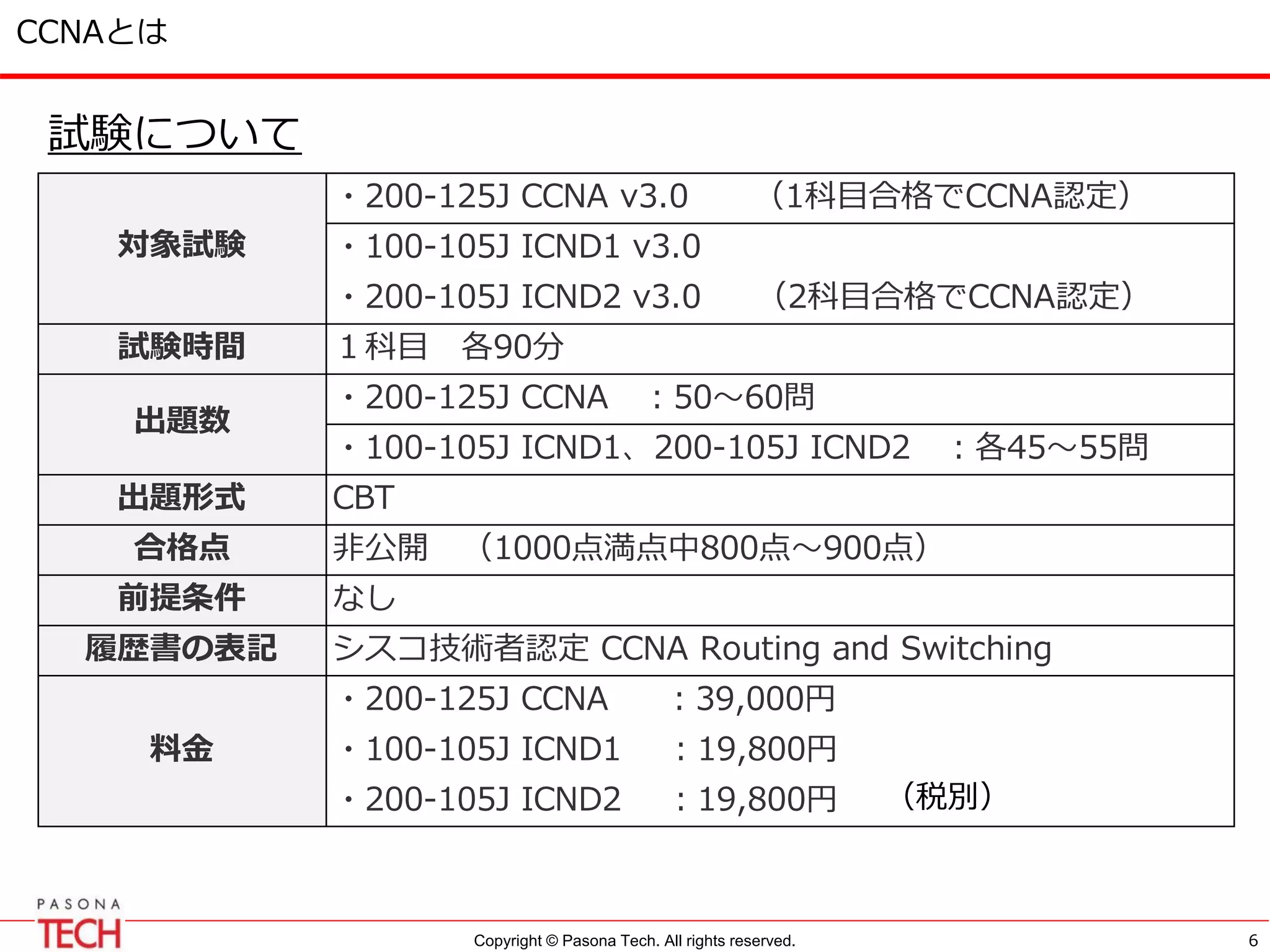

試験について
6
・200-125J CCNA v3.0　　（1科目合格でCCNA認定）
・100-105J ICND1 v3.0
・200-105J ICND2 v3.0　（2科目合格でCCNA認定）
試験時間１科目　各90分
・200-125J CCNA　：50～60問
・100-105J ICND1、200-105J ICND2　：各45～55問
出題形式 CBT
合格点非公開　（1000点満点中800点～900点）
前提条件なし
履歴書の表記シスコ技術者認定 CCNA Routing and Switching
料金
・200-125J CCNA 　：39,000円
・100-105J ICND1 　：19,800円
・200-105J ICND2 　：19,800円
対象試験
出題数
（税別）

CCNAとは

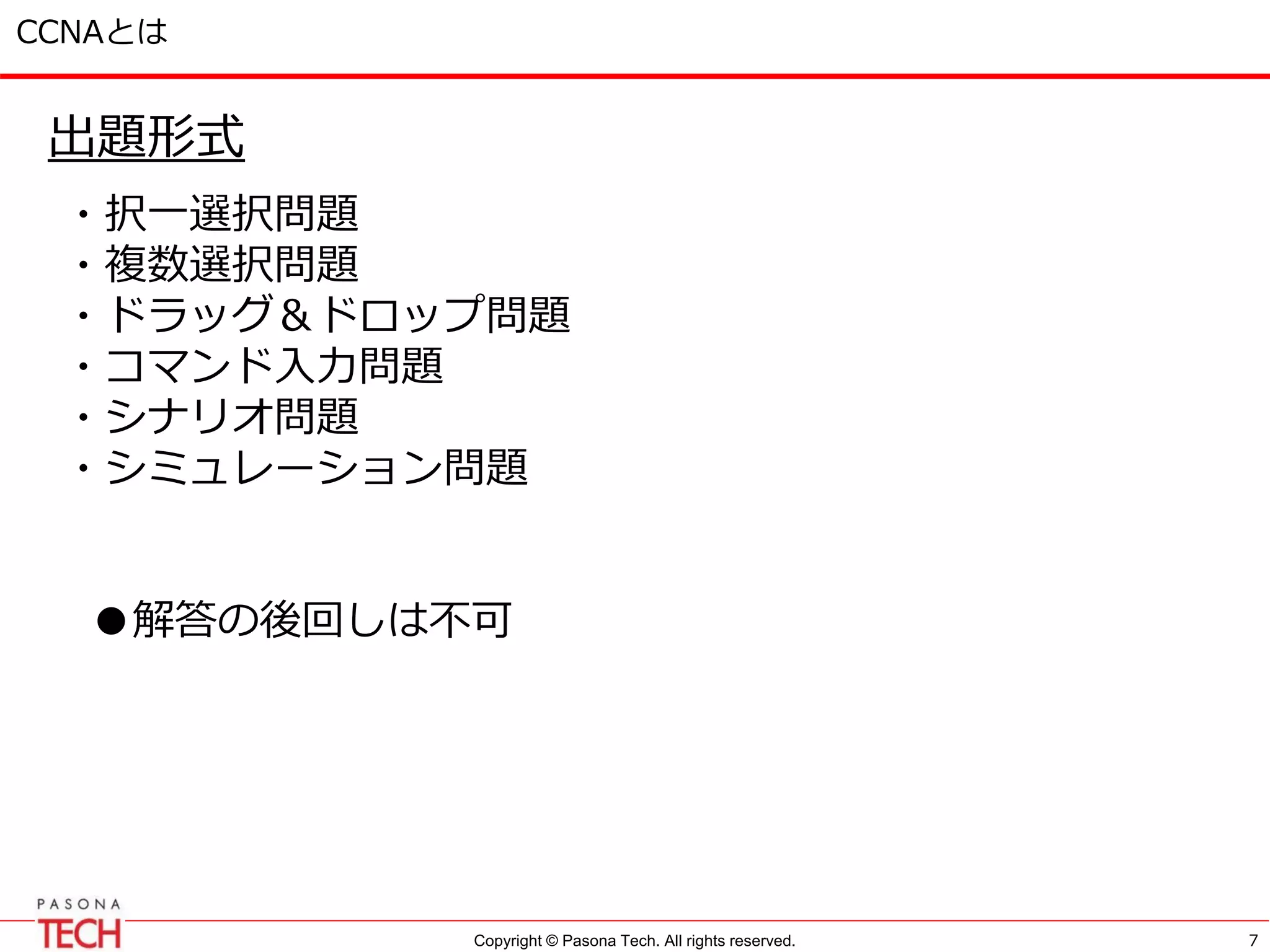

出題形式
・択一選択問題
・複数選択問題
・ドラッグ＆ドロップ問題
・コマンド入力問題
・シナリオ問題
・シミュレーション問題
●解答の後回しは不可
7

2.ネットワーク基礎
8

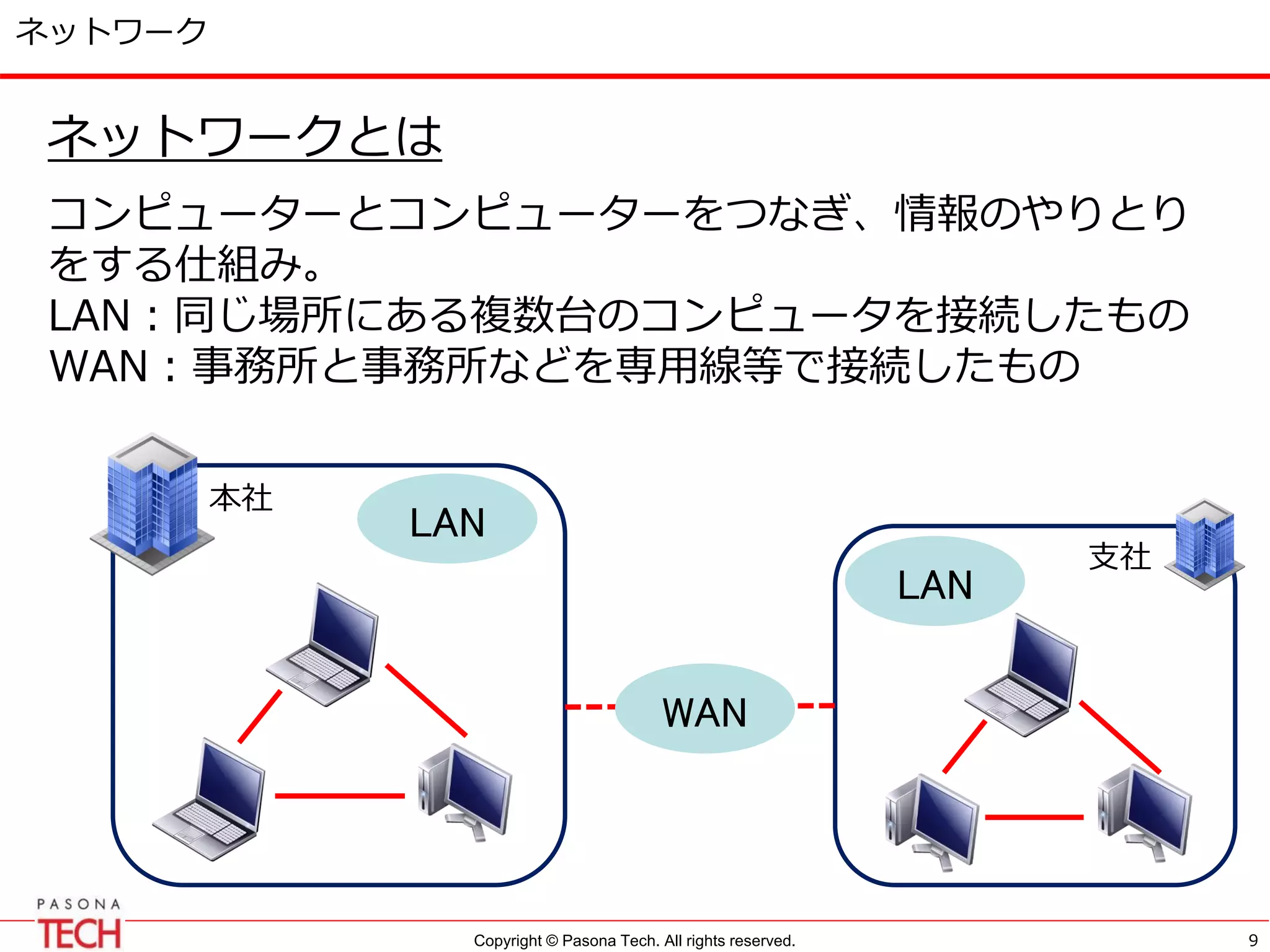

ネットワーク
ネットワークとは
コンピューターとコンピューターをつなぎ、情報のやりとり
をする仕組み。
LAN：同じ場所にある複数台のコンピュータを接続したもの
WAN：事務所と事務所などを専用線等で接続したもの
本社
支社
LAN
LAN
WAN
9

ネットワーク

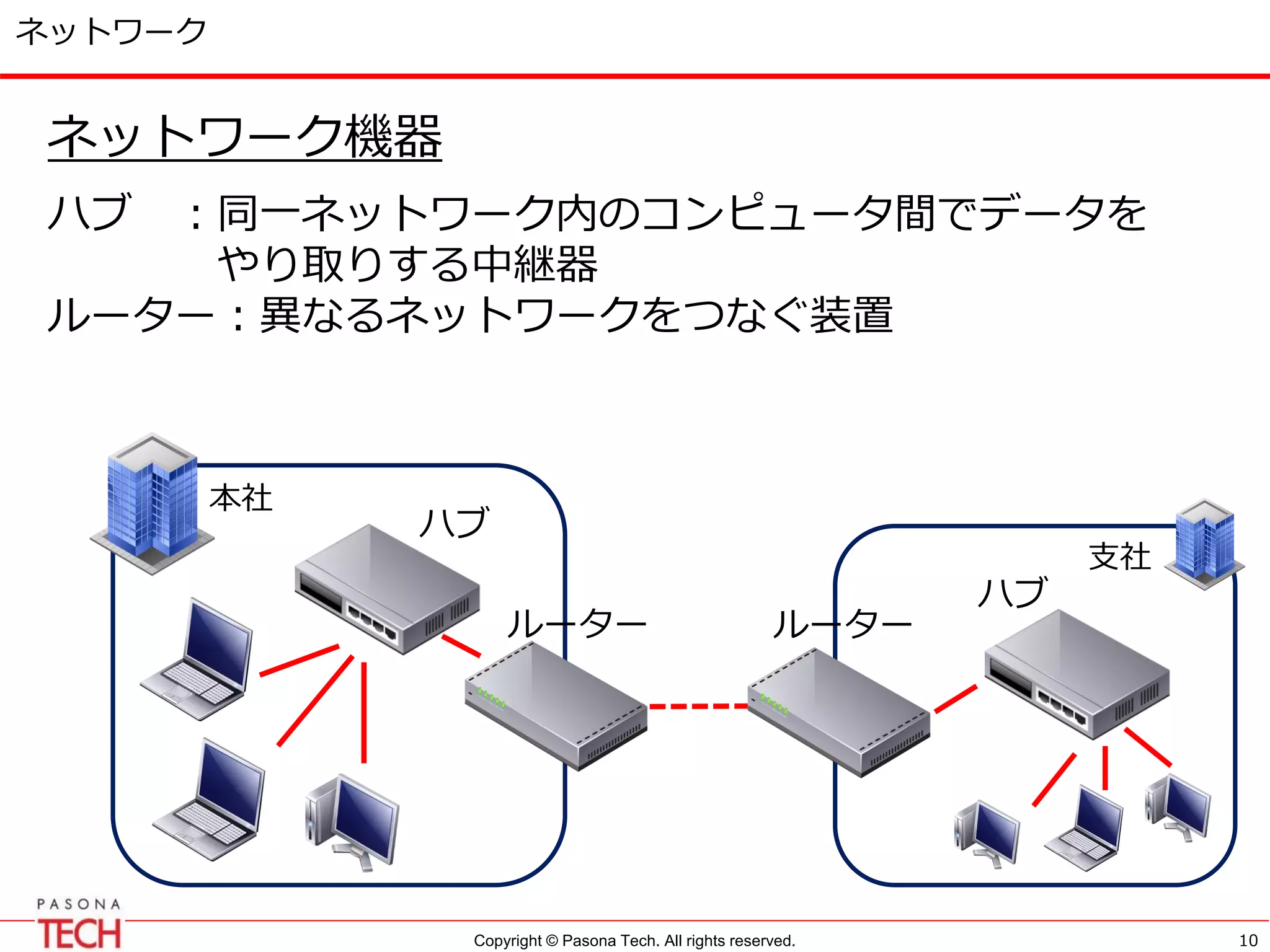

ネットワーク機器
ハブ：同一ネットワーク内のコンピュータ間でデータを
やり取りする中継器
ルーター：異なるネットワークをつなぐ装置
本社
支社
ハブ
ハブ
ルータールーター
10

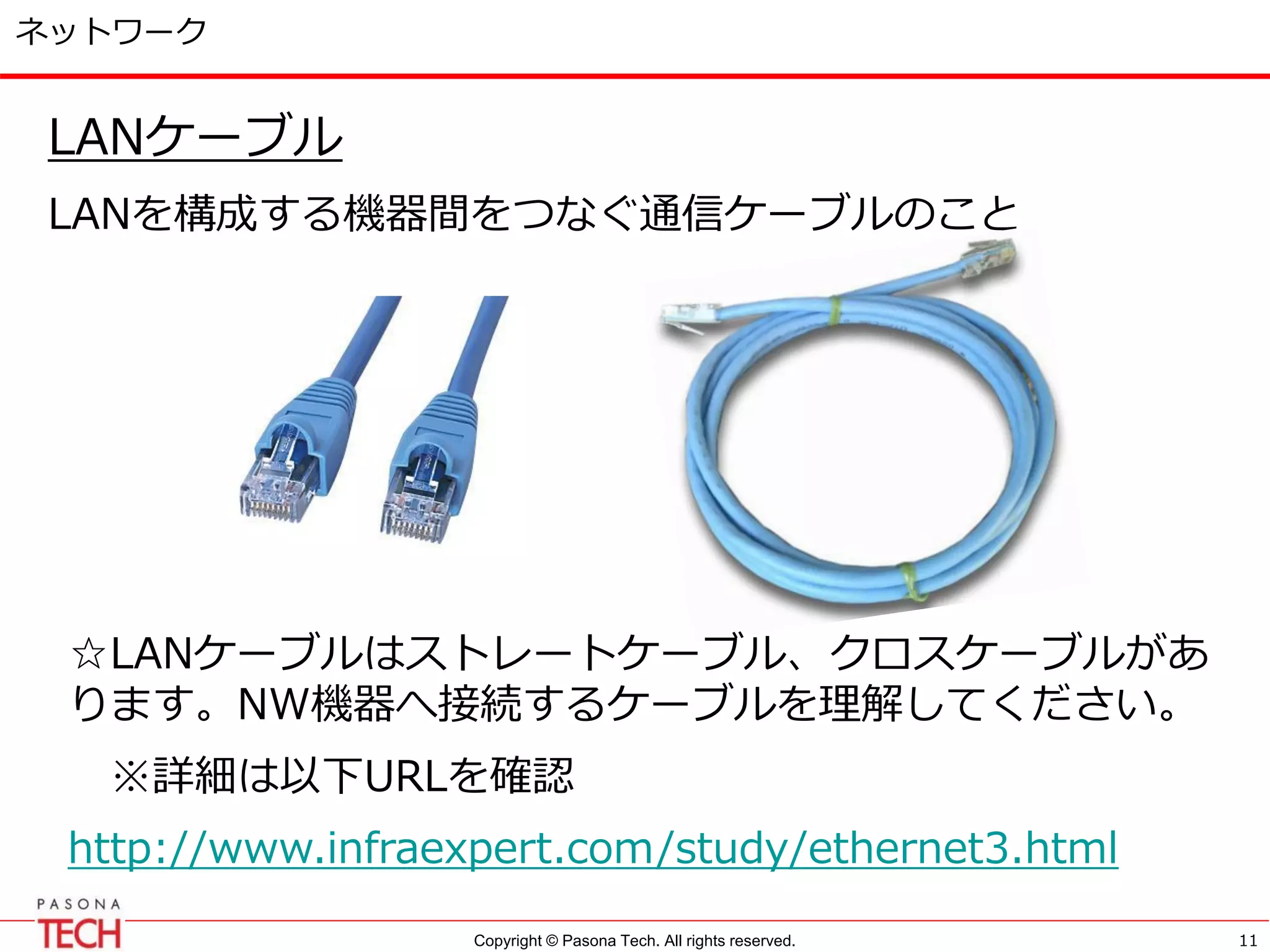

ネットワーク
LANケーブル
LANを構成する機器間をつなぐ通信ケーブルのこと
11
☆LANケーブルはストレートケーブル、クロスケーブルがあ
ります。NW機器へ接続するケーブルを理解してください。
※詳細は以下URLを確認
http://www.infraexpert.com/study/ethernet3.html

ネットワーク
インターネット：世界規模でコンピュータを接続したもの
誰でも利用できる。
ネットワーク上では、それぞれの機器をIPアドレスで識別している。
12

ネットワーク

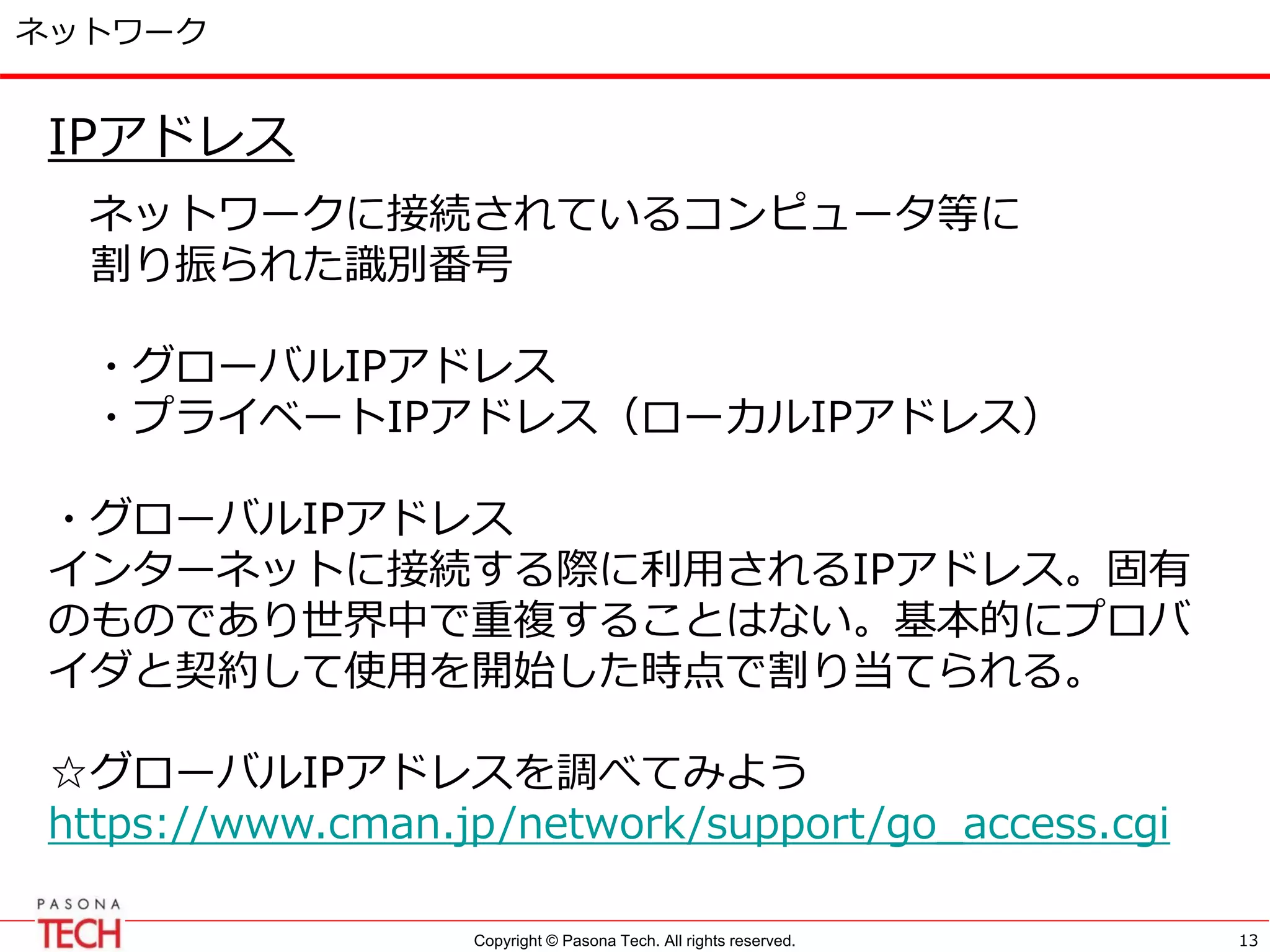

IPアドレス
ネットワークに接続されているコンピュータ等に
割り振られた識別番号
・グローバルIPアドレス
・プライベートIPアドレス（ローカルIPアドレス）
・グローバルIPアドレス
インターネットに接続する際に利用されるIPアドレス。固有
のものであり世界中で重複することはない。基本的にプロバ
イダと契約して使用を開始した時点で割り当てられる。
☆グローバルIPアドレスを調べてみよう
https://www.cman.jp/network/support/go_access.cgi
13

ネットワーク
・プライベートIPアドレス
会社や家庭などの組織内（ローカル）で一意に割り当てられ
るIPアドレスのこと。
組織内（ローカル）のコンピュータとコンピュータ間の通信
を可能とさせる。
☆プライベートIPアドレスを調べるコマンド
ipconfig
インターネットとの通信を行うためには、グローバルIPアド
レス（インターネットに接続する際に利用されるIPアドレス
）を持つ機器に中継してもらう必要がある。
14

ネットワーク

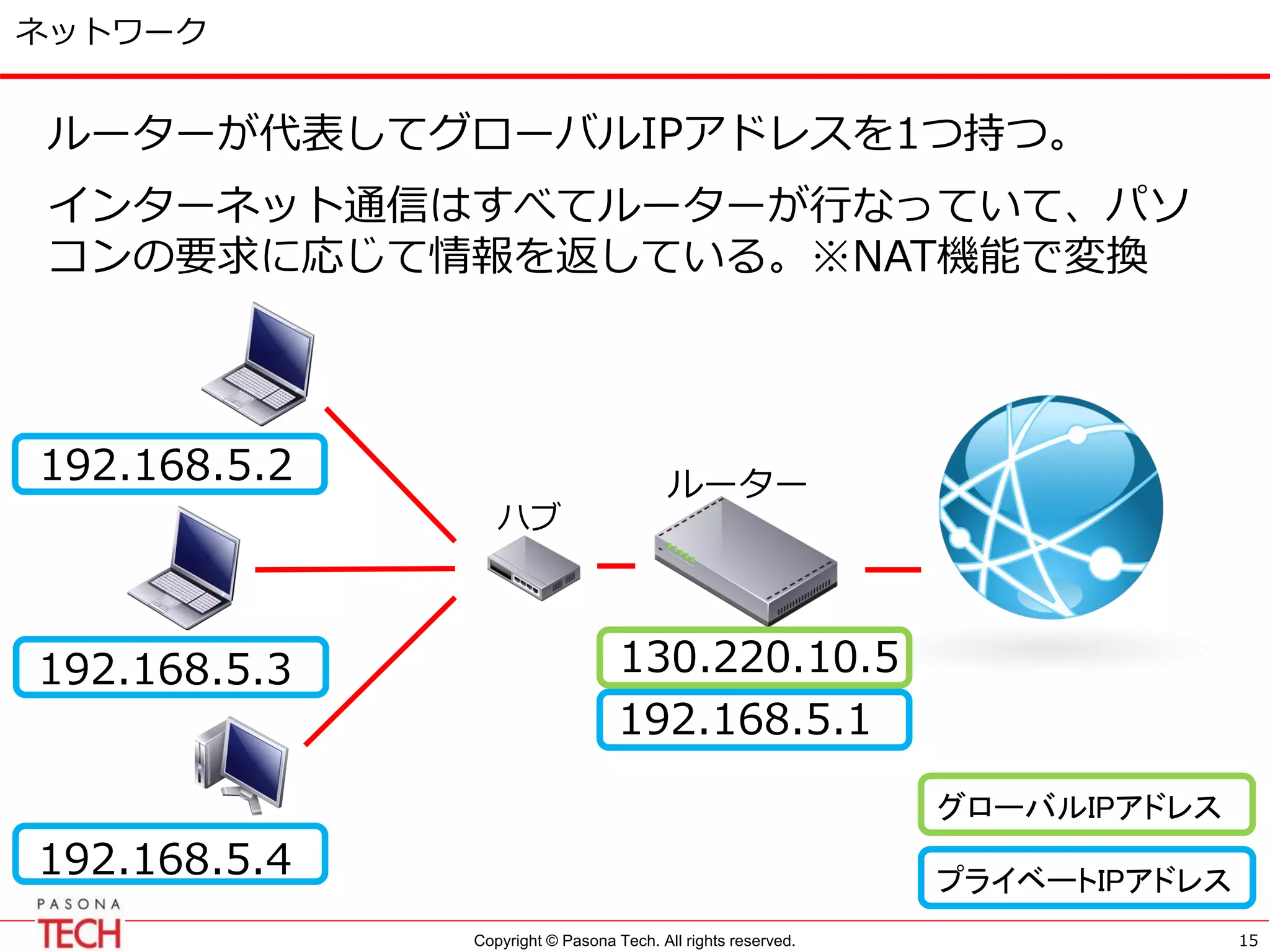

ルーターが代表してグローバルIPアドレスを1つ持つ。
インターネット通信はすべてルーターが行なっていて、パソ
コンの要求に応じて情報を返している。※NAT機能で変換
ハブ
ルーター
192.168.5.1
192.168.5.2
192.168.5.3
192.168.5.4
130.220.10.5
プライベートIPアドレス
グローバルIPアドレス
15

ネットワーク

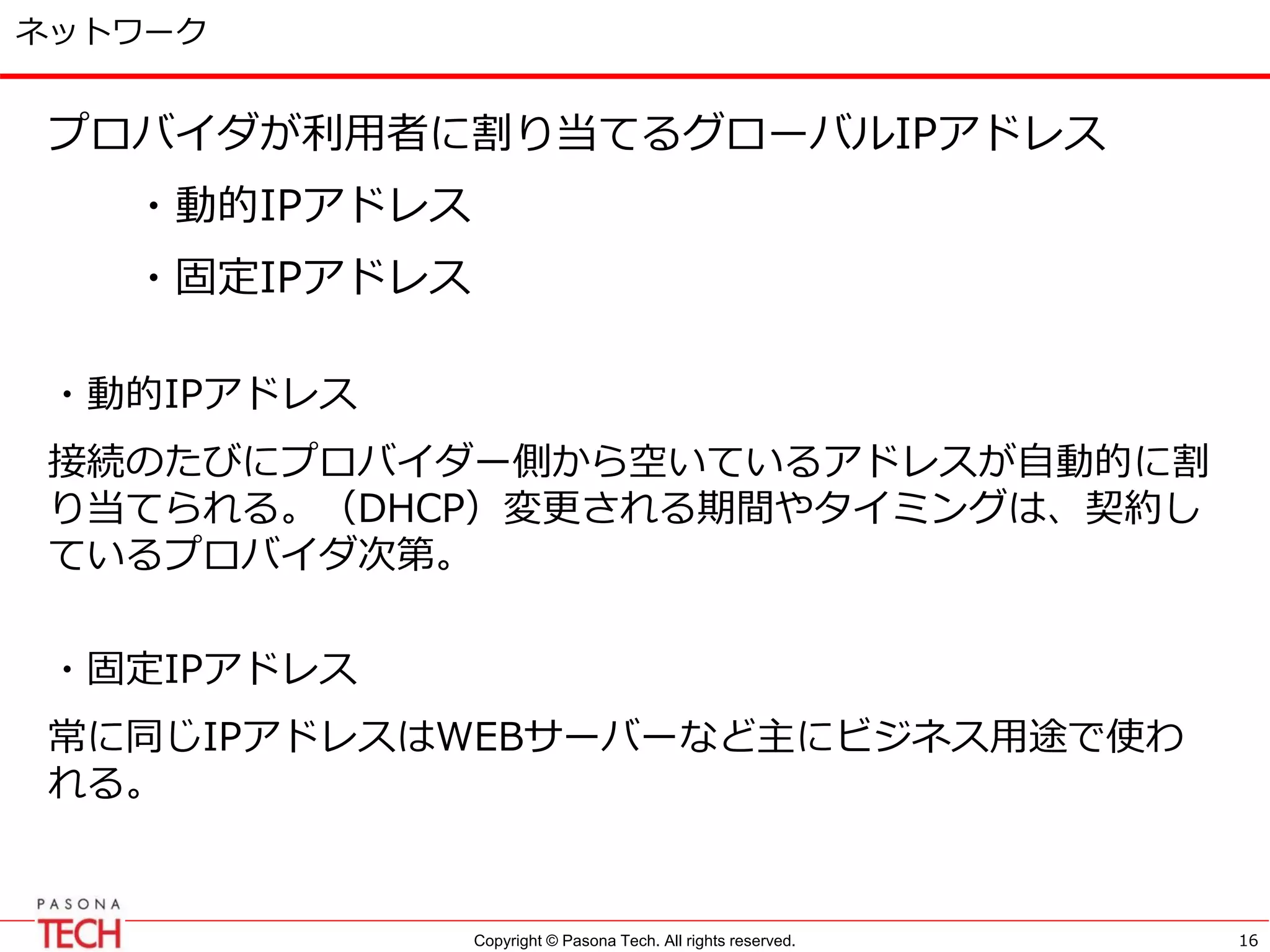

プロバイダが利用者に割り当てるグローバルIPアドレス
・動的IPアドレス
・固定IPアドレス
・動的IPアドレス
接続のたびにプロバイダー側から空いているアドレスが自動的に割
り当てられる。（DHCP）変更される期間やタイミングは、契約し
ているプロバイダ次第。
・固定IPアドレス
常に同じIPアドレスはWEBサーバーなど主にビジネス用途で使わ
れる。
16

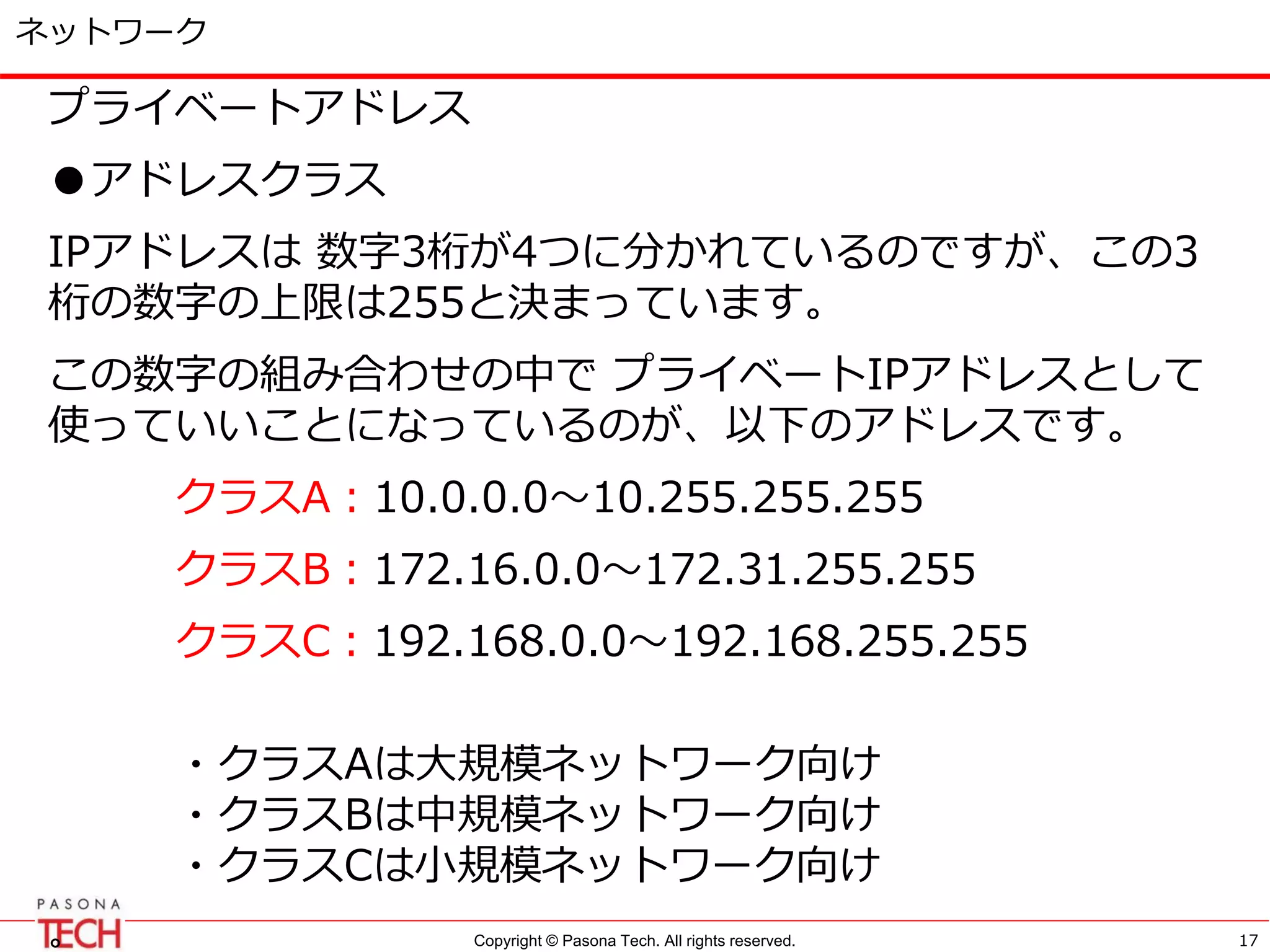

ネットワーク
プライベートアドレス
●アドレスクラス
IPアドレスは数字3桁が4つに分かれているのですが、この3
桁の数字の上限は255と決まっています。
この数字の組み合わせの中でプライベートIPアドレスとして
使っていいことになっているのが、以下のアドレスです。
クラスA：10.0.0.0～10.255.255.255
クラスB：172.16.0.0～172.31.255.255
クラスC：192.168.0.0～192.168.255.255
・クラスAは大規模ネットワーク向け
・クラスBは中規模ネットワーク向け
・クラスCは小規模ネットワーク向け
。 17

ネットワーク

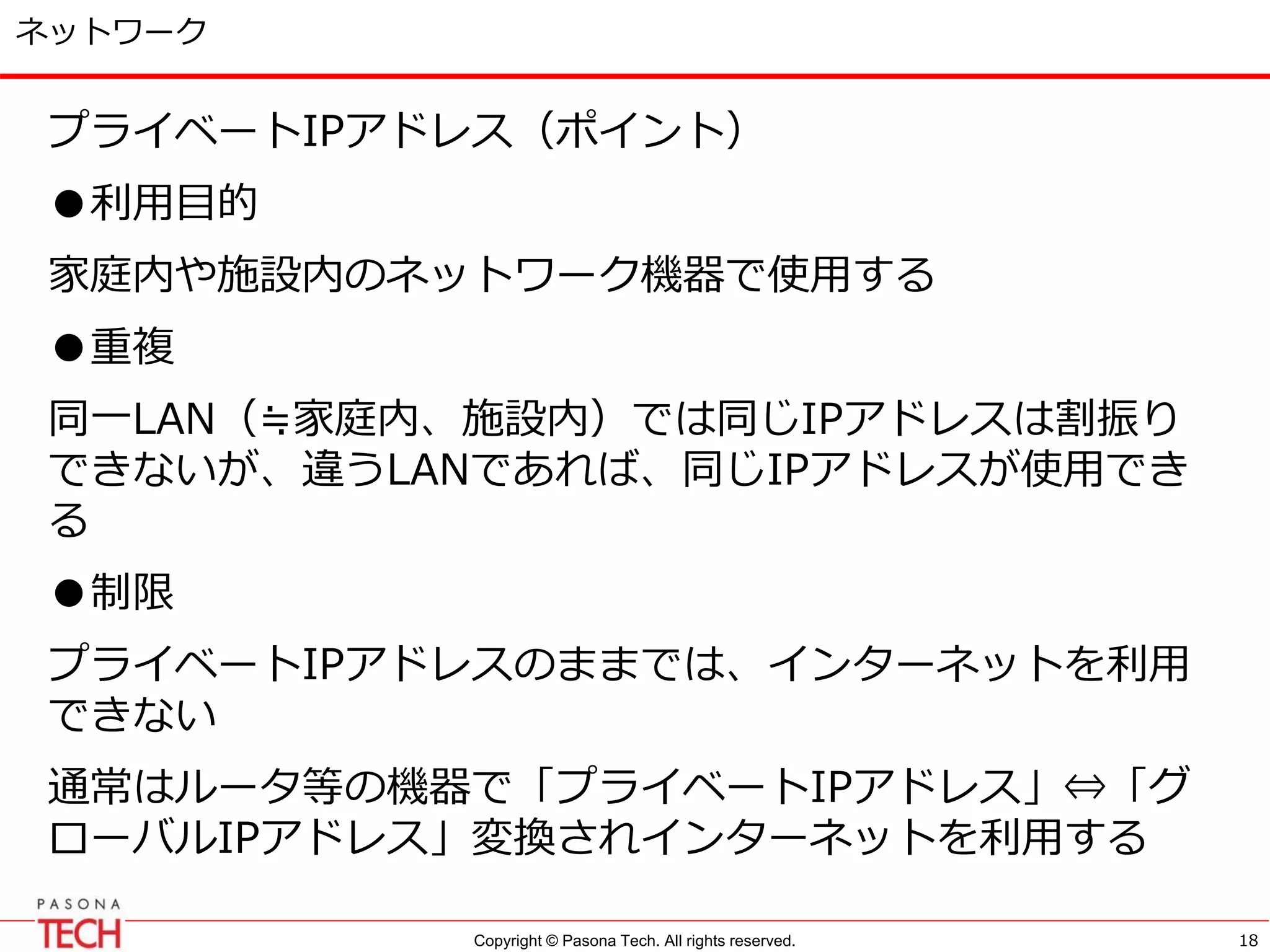

プライベートIPアドレス（ポイント）
●利用目的
家庭内や施設内のネットワーク機器で使用する
●重複
同一LAN（≒家庭内、施設内）では同じIPアドレスは割振り
できないが、違うLANであれば、同じIPアドレスが使用でき
る
●制限
プライベートIPアドレスのままでは、インターネットを利用
できない
通常はルータ等の機器で「プライベートIPアドレス」⇔「グ
ローバルIPアドレス」変換されインターネットを利用する
18

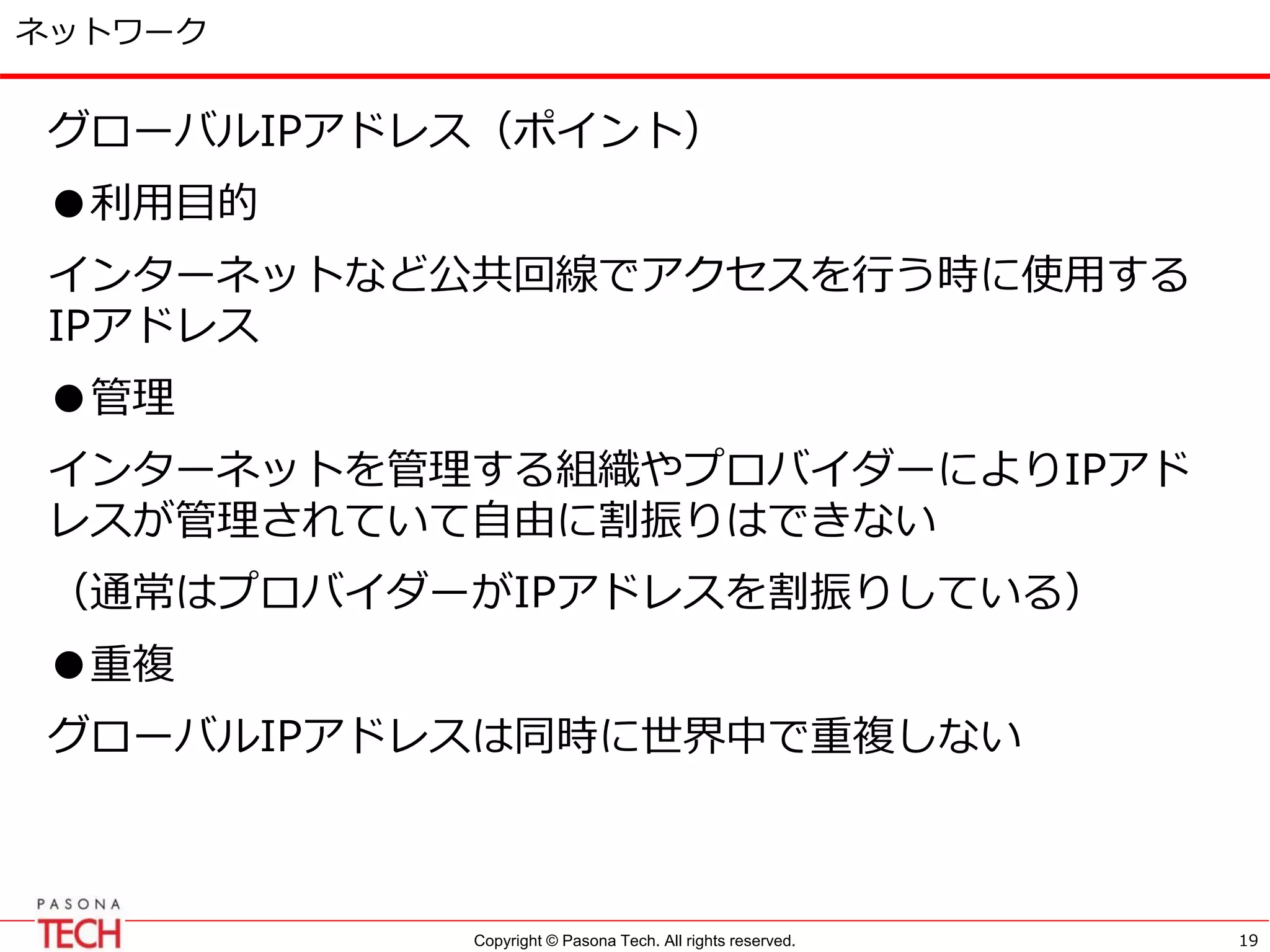

ネットワーク
グローバルIPアドレス（ポイント）
●利用目的
インターネットなど公共回線でアクセスを行う時に使用する
IPアドレス
●管理
インターネットを管理する組織やプロバイダーによりIPアド
レスが管理されていて自由に割振りはできない
（通常はプロバイダーがIPアドレスを割振りしている）
●重複
グローバルIPアドレスは同時に世界中で重複しない
19

ネットワーク
アドレスクラス
クラスA ：1.0.0.0～126.255.255.255
クラスB ：128.0.0.0～191.255.255.255
クラスC ：192.0.0.0～223.255.255.255
クラスD ：224.0.0.0～239.255.255.255
クラスE ：240.0.0.0～255.255.255.255
●特殊なアドレス
0 ＝デフォルトルート等で使用
127 ＝ループバックアドレス等で使用
224～239 ＝マルチキャストで使用（クラスD）
20

ネットワーク

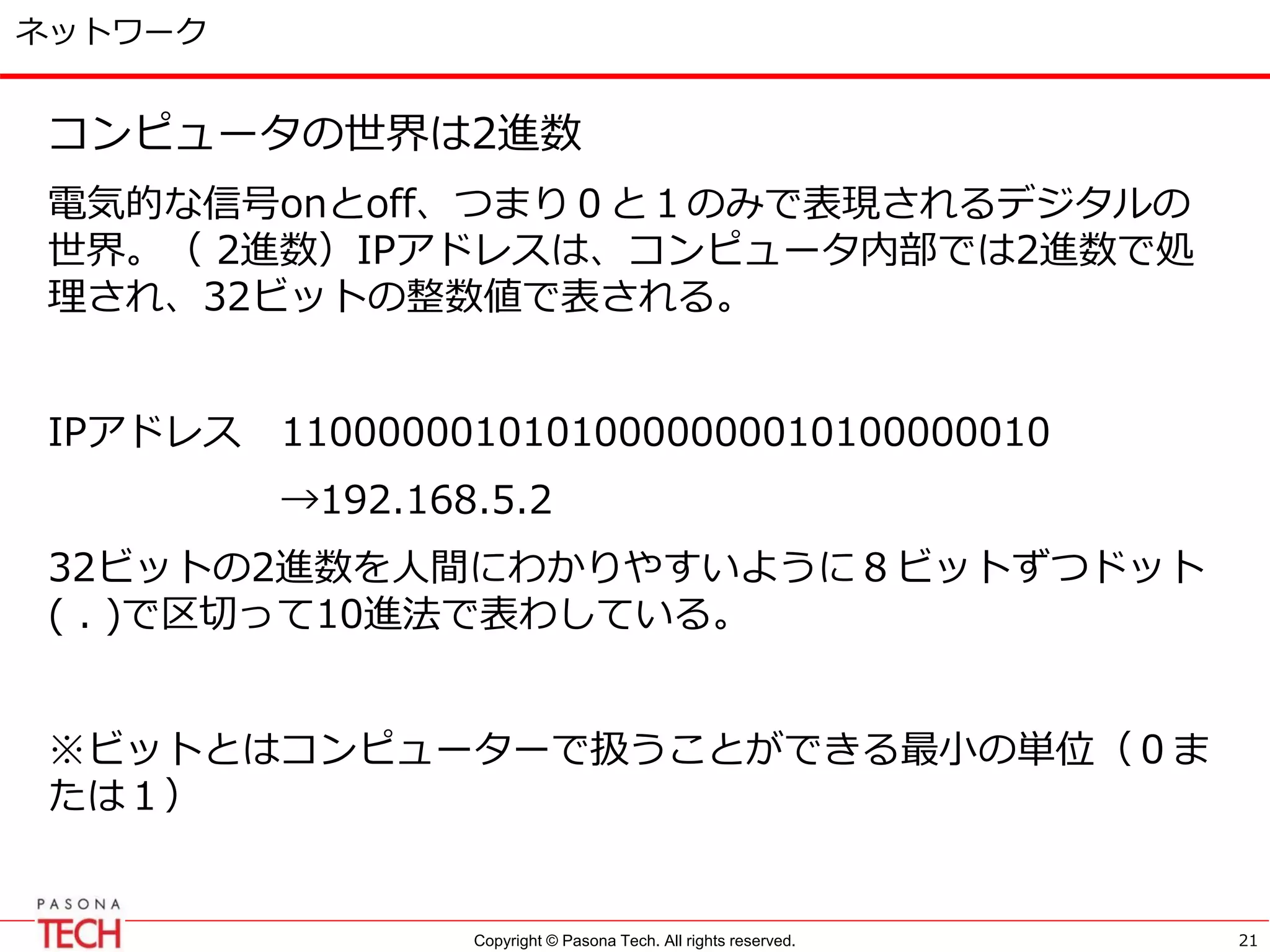

コンピュータの世界は2進数
電気的な信号onとoff、つまり０と１のみで表現されるデジタルの
世界。（ 2進数）IPアドレスは、コンピュータ内部では2進数で処
理され、32ビットの整数値で表される。
IPアドレス 11000000101010000000010100000010
→192.168.5.2
32ビットの2進数を人間にわかりやすいように８ビットずつドット
( . )で区切って10進法で表わしている。
※ビットとはコンピューターで扱うことができる最小の単位（０ま
たは１）
21

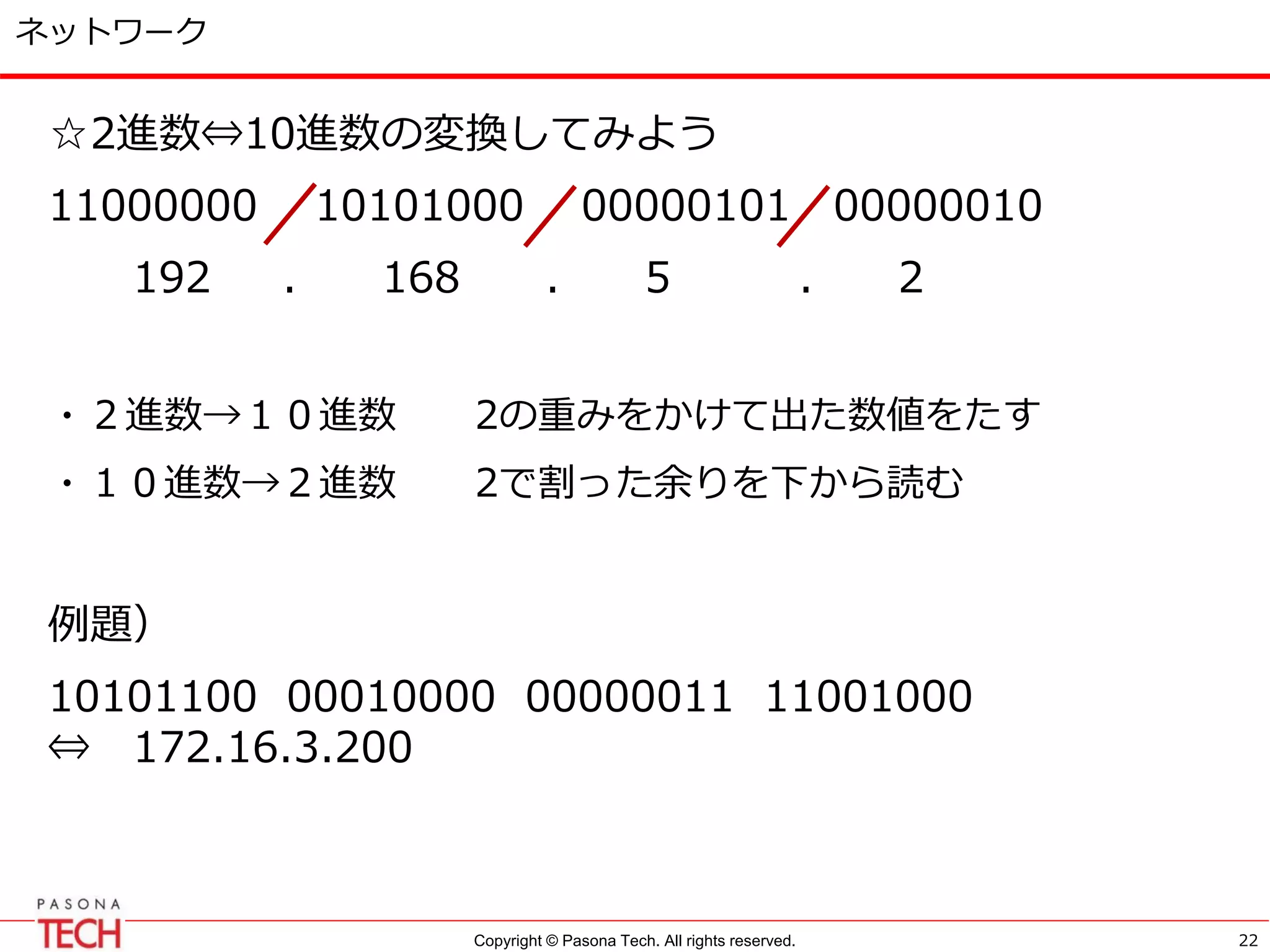

ネットワーク
☆2進数⇔10進数の変換してみよう
11000000 10101000 00000101 00000010
192 . 168 . 5 . 2
・２進数→１０進数 2の重みをかけて出た数値をたす
・１０進数→２進数 2で割った余りを下から読む
例題）
10101100 00010000 00000011 11001000
⇔ 172.16.3.200
22

ネットワーク

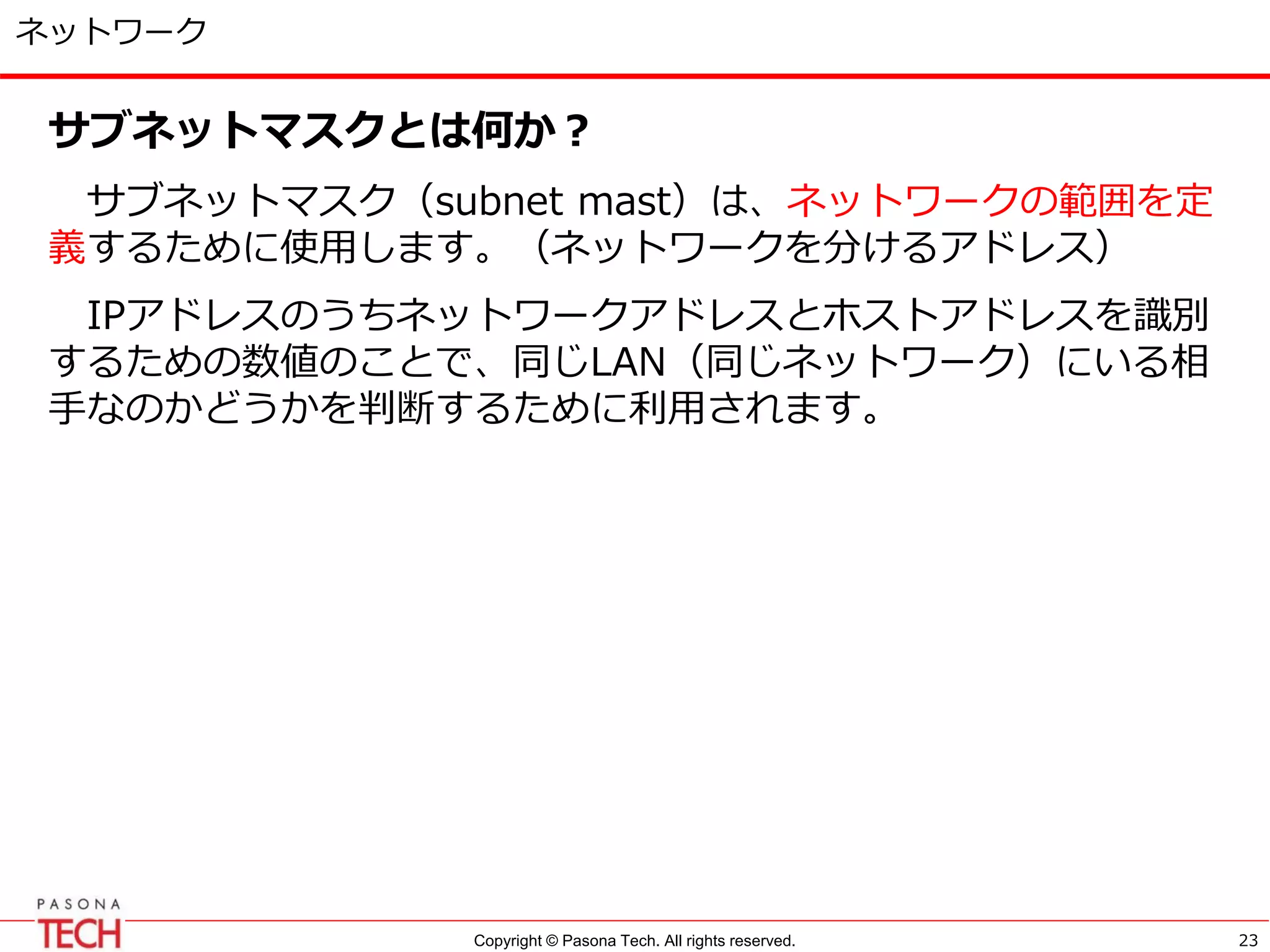

サブネットマスクとは何か？
サブネットマスク（subnet mast）は、ネットワークの範囲を定
義するために使用します。（ネットワークを分けるアドレス）
IPアドレスのうちネットワークアドレスとホストアドレスを識別
するための数値のことで、同じLAN（同じネットワーク）にいる相
手なのかどうかを判断するために利用されます。
23

ネットワーク

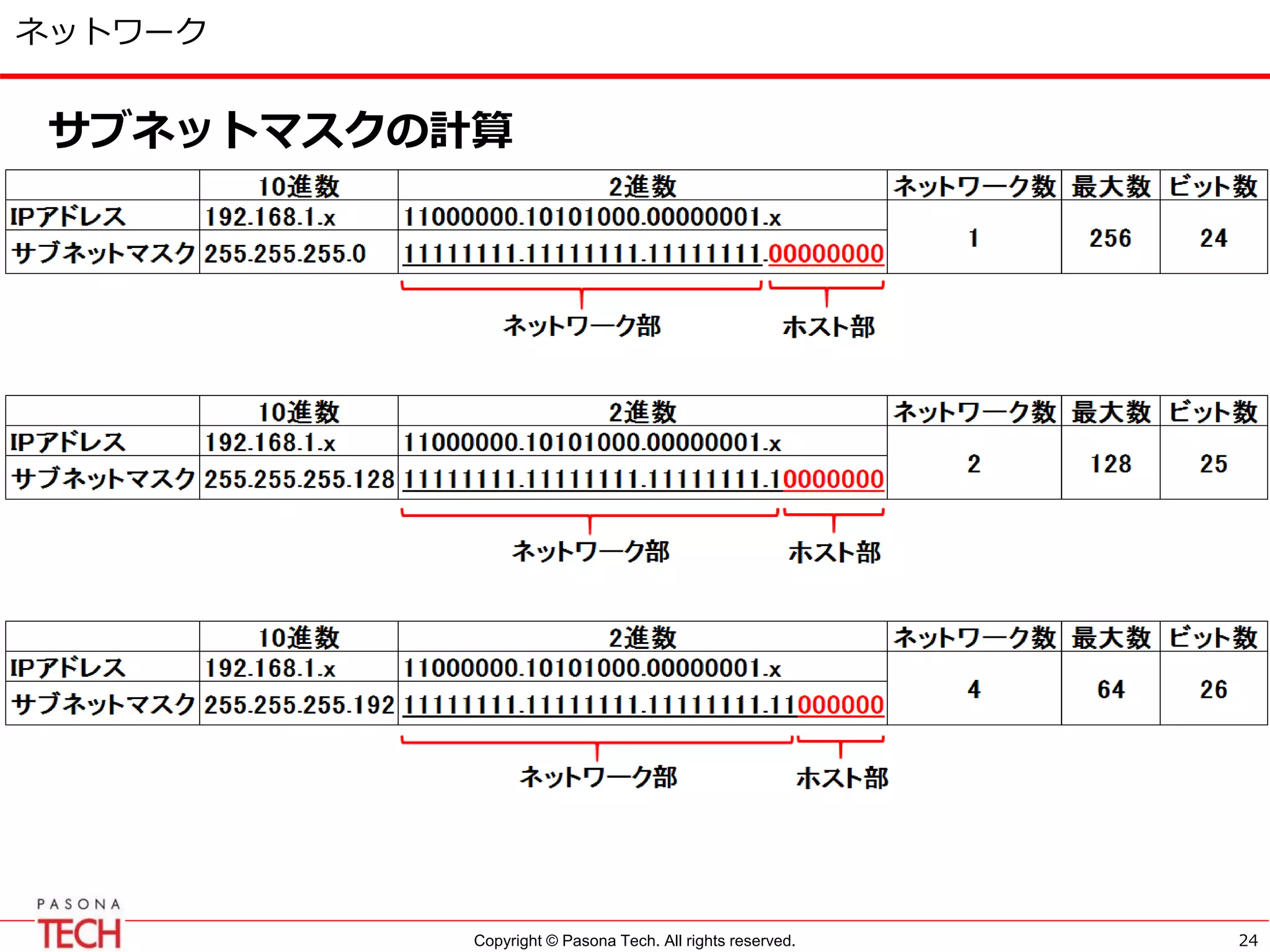

サブネットマスクの計算
24

ネットワーク

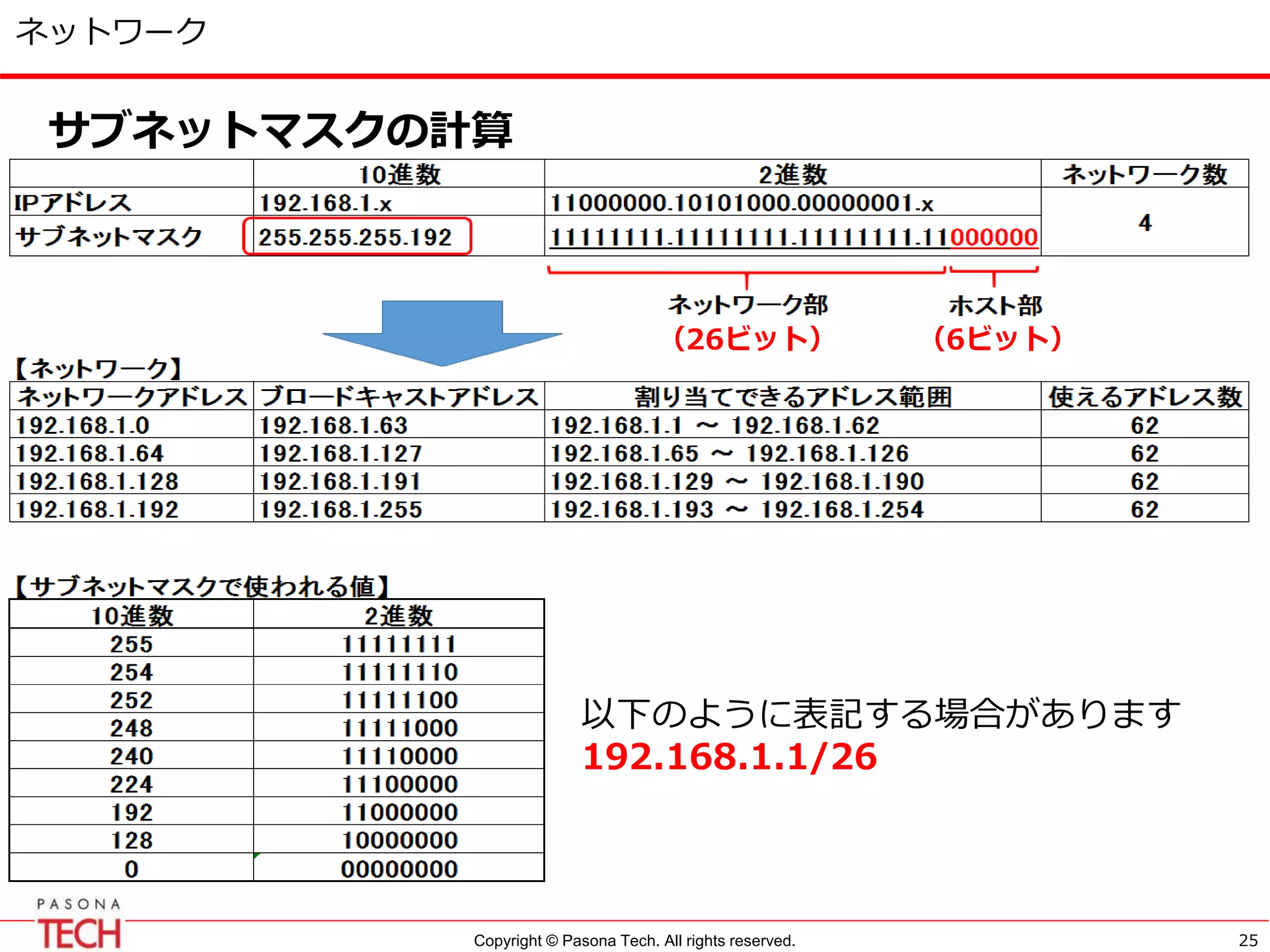

サブネットマスクの計算
25
以下のように表記する場合があります
192.168.1.1/26
（26ビット）（6ビット）

ネットワーク

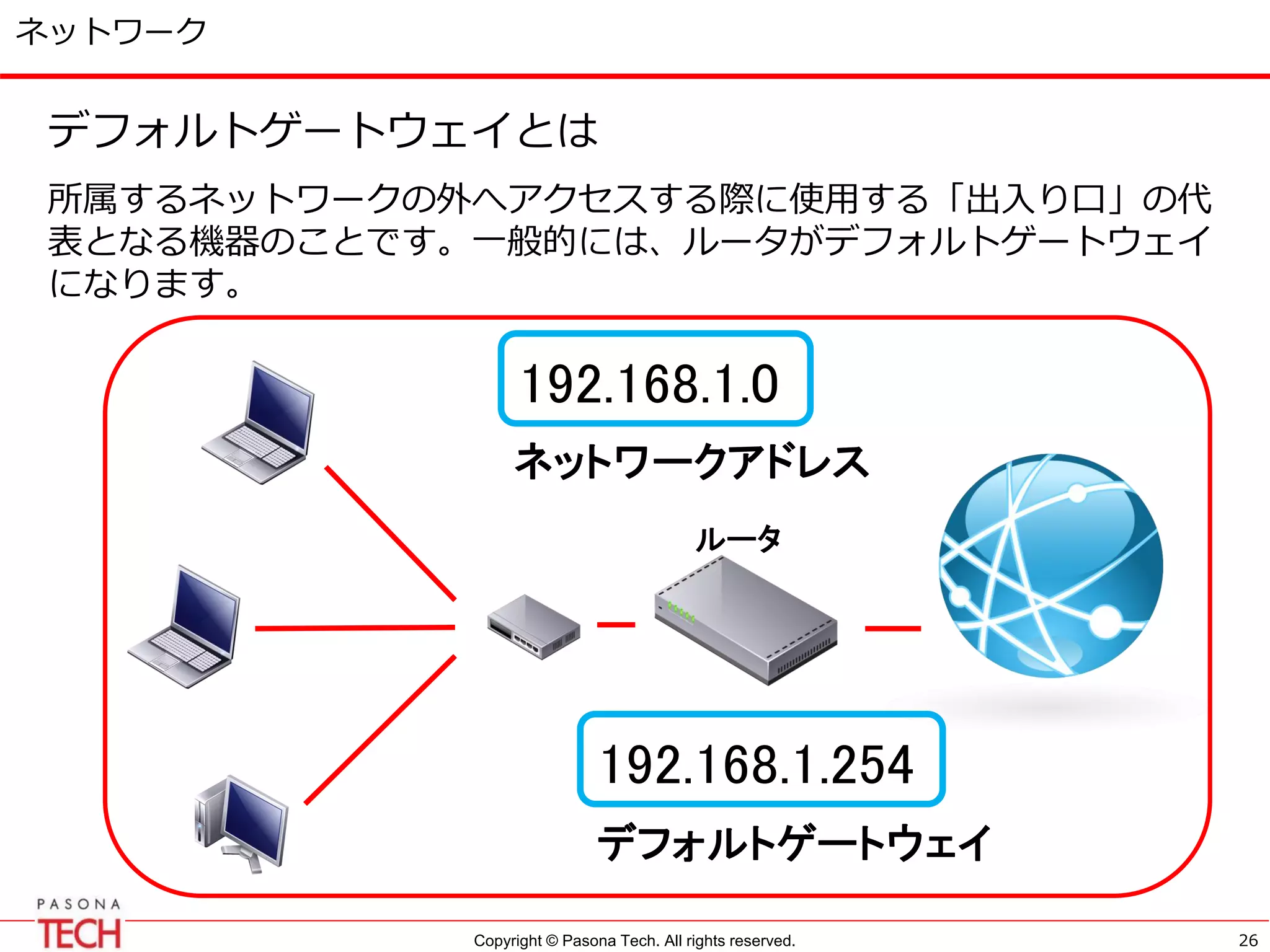

デフォルトゲートウェイとは
所属するネットワークの外へアクセスする際に使用する「出入り口」の代
表となる機器のことです。一般的には、ルータがデフォルトゲートウェイ
になります。
26
192.168.1.254
デフォルトゲートウェイ
192.168.1.0
ネットワークアドレス
ルータ

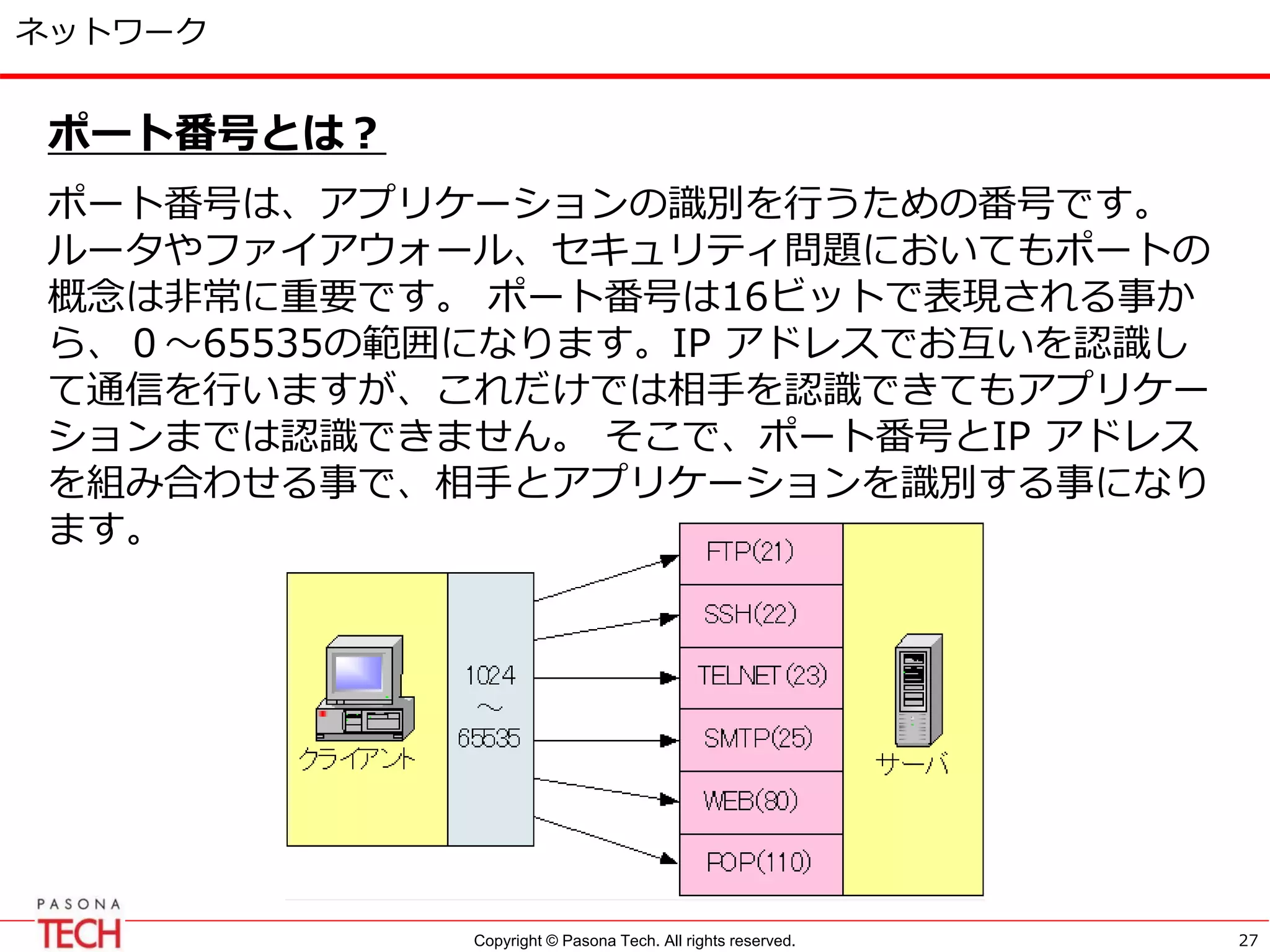

ネットワーク
ポート番号とは？
ポート番号は、アプリケーションの識別を行うための番号です。
ルータやファイアウォール、セキュリティ問題においてもポートの
概念は非常に重要です。ポート番号は16ビットで表現される事か
ら、０～65535の範囲になります。IP アドレスでお互いを認識し
て通信を行いますが、これだけでは相手を認識できてもアプリケー
ションまでは認識できません。そこで、ポート番号とIP アドレス
を組み合わせる事で、相手とアプリケーションを識別する事になり
ます。
27

ネットワーク

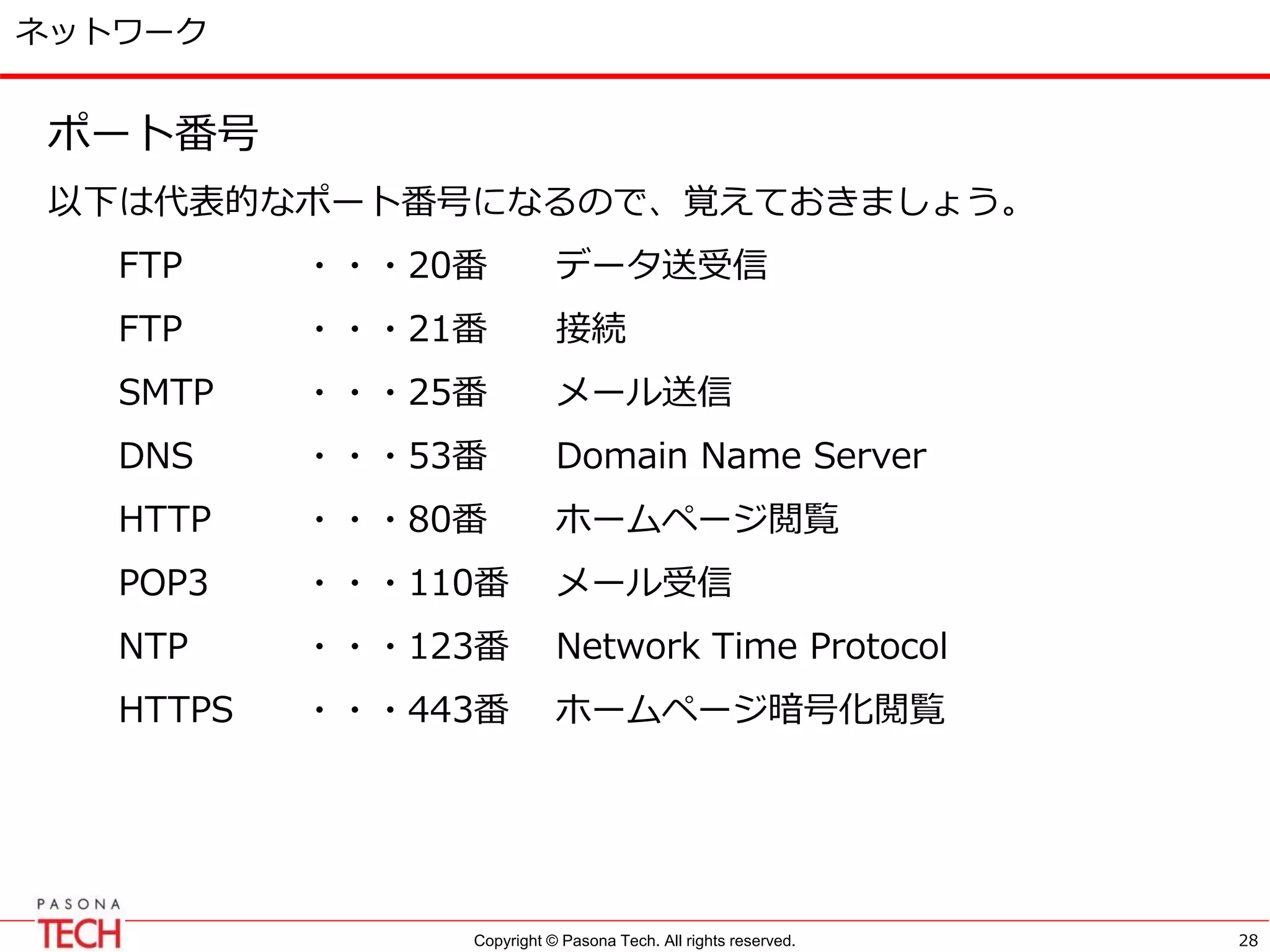

ポート番号
以下は代表的なポート番号になるので、覚えておきましょう。
FTP ・・・20番データ送受信
FTP ・・・21番接続
SMTP ・・・25番メール送信
DNS ・・・53番 Domain Name Server
HTTP ・・・80番ホームページ閲覧
POP3 ・・・110番メール受信
NTP ・・・123番 Network Time Protocol
HTTPS ・・・443番ホームページ暗号化閲覧
28

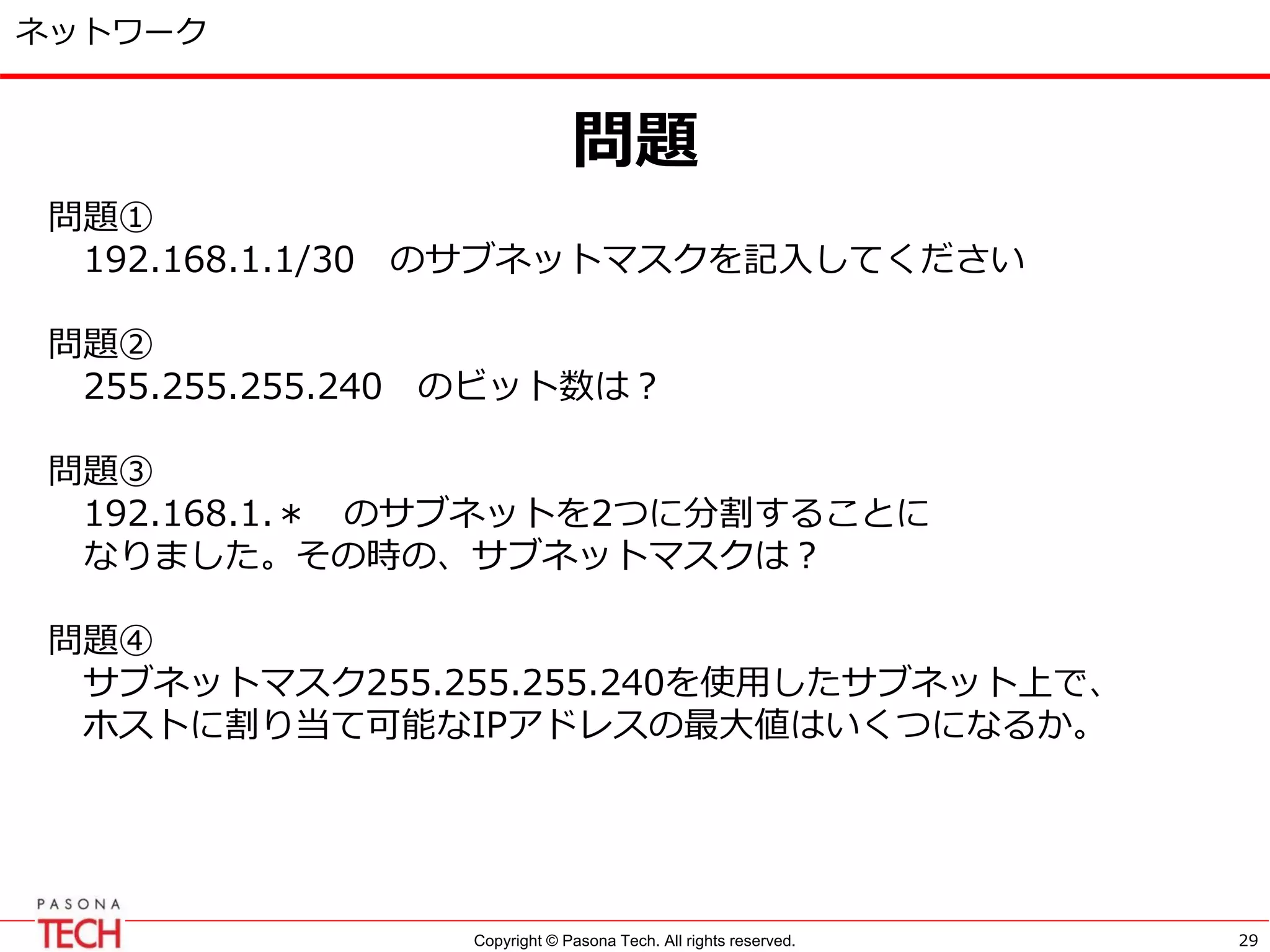

ネットワーク
問題
29
問題①
192.168.1.1/30 のサブネットマスクを記入してください
問題②
255.255.255.240 のビット数は？
問題③
192.168.1.＊のサブネットを2つに分割することに
なりました。その時の、サブネットマスクは？
問題④
サブネットマスク255.255.255.240を使用したサブネット上で、
ホストに割り当て可能なIPアドレスの最大値はいくつになるか。

3.実機操作
30

Copyright © Pasona Tech. All rights reserved. 31
実機操作

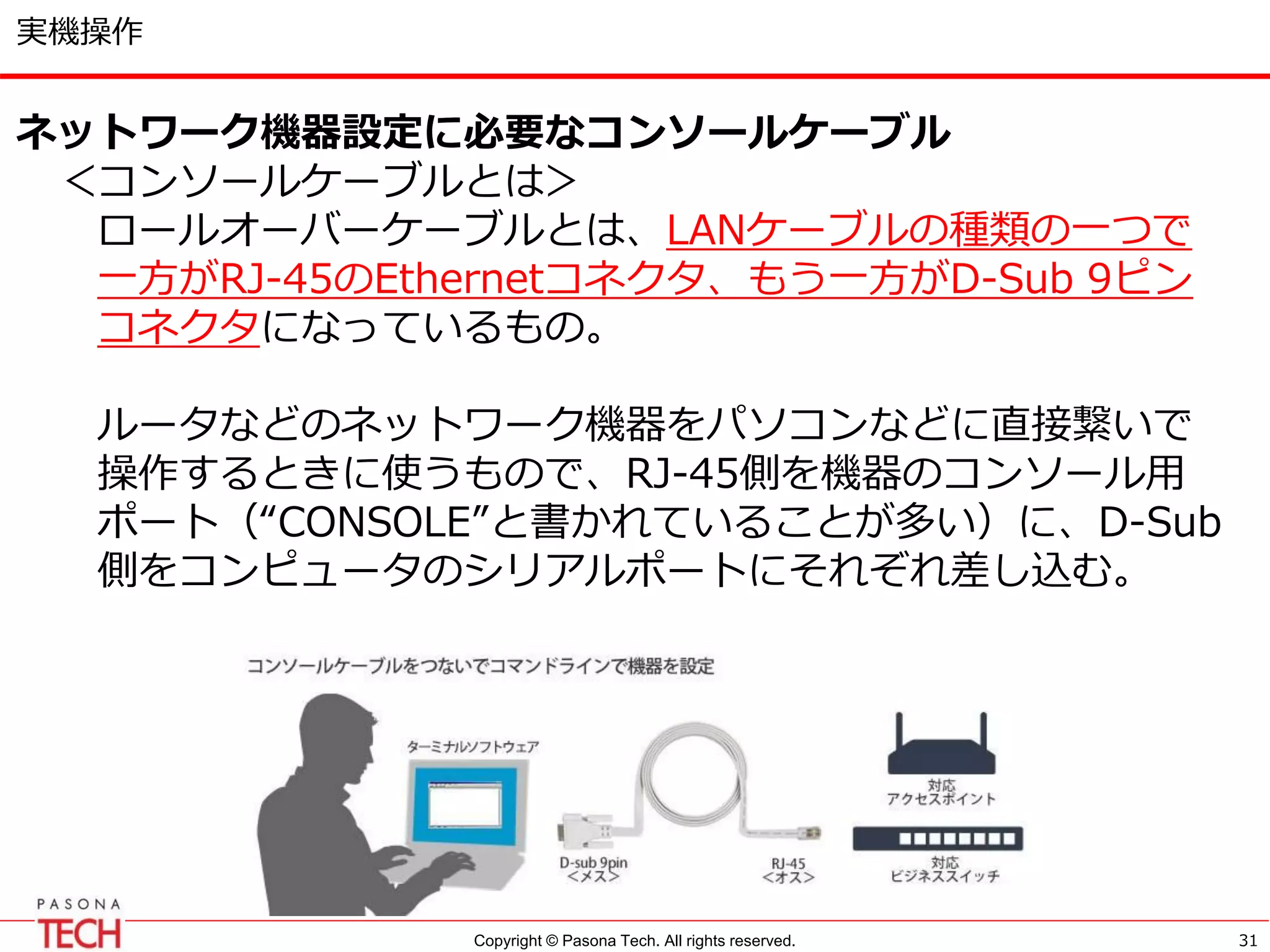

ネットワーク機器設定に必要なコンソールケーブル
＜コンソールケーブルとは＞
ロールオーバーケーブルとは、LANケーブルの種類の一つで
一方がRJ-45のEthernetコネクタ、もう一方がD-Sub 9ピン
コネクタになっているもの。
ルータなどのネットワーク機器をパソコンなどに直接繋いで
操作するときに使うもので、RJ-45側を機器のコンソール用
ポート（“CONSOLE”と書かれていることが多い）に、D-Sub
側をコンピュータのシリアルポートにそれぞれ差し込む。

実機操作

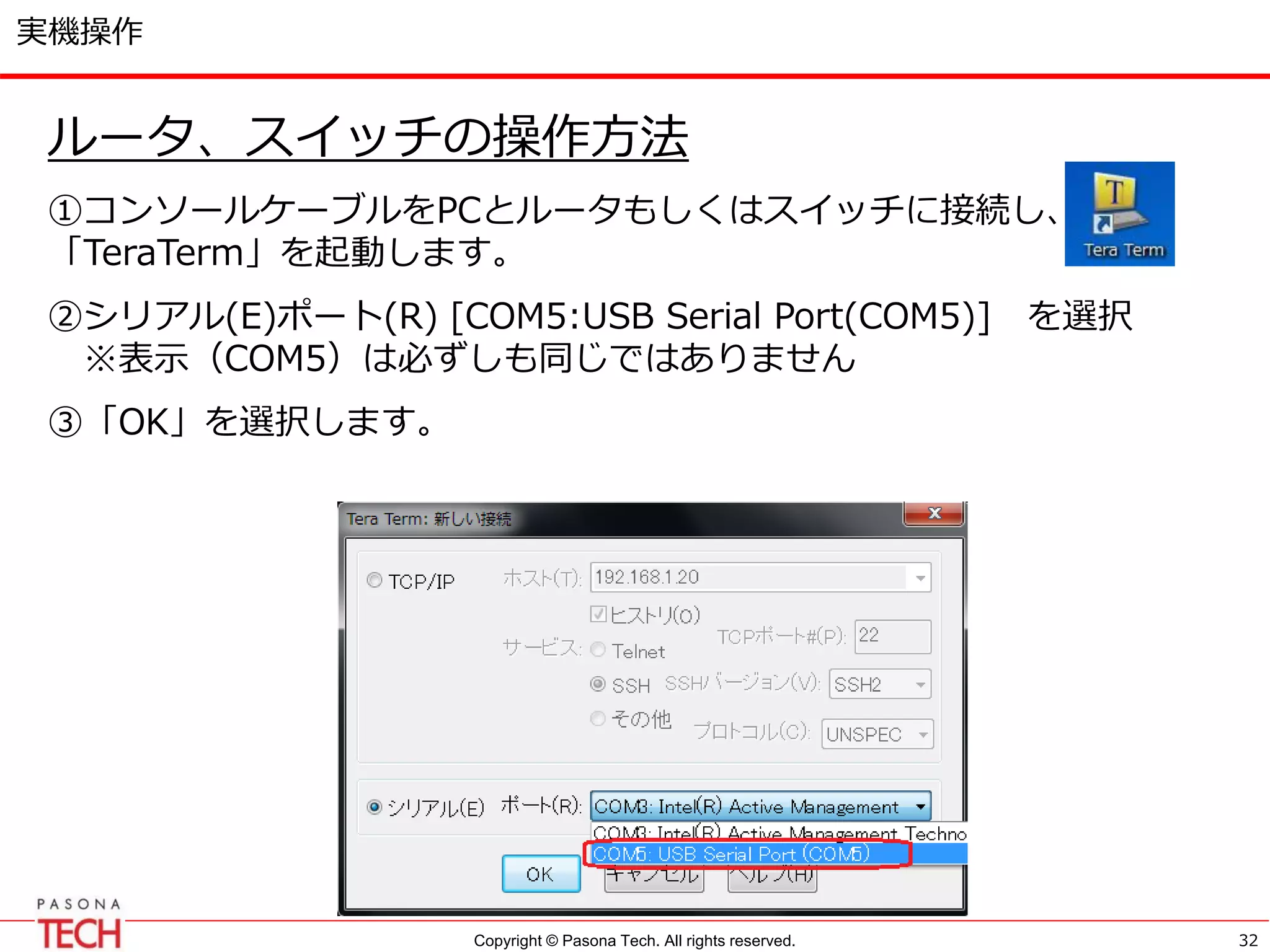

ルータ、スイッチの操作方法
①コンソールケーブルをPCとルータもしくはスイッチに接続し、
「TeraTerm」を起動します。
②シリアル(E)ポート(R) [COM5:USB Serial Port(COM5)] を選択
※表示（COM5）は必ずしも同じではありません
③「OK」を選択します。
32

実機操作
ルータ、スイッチの操作方法

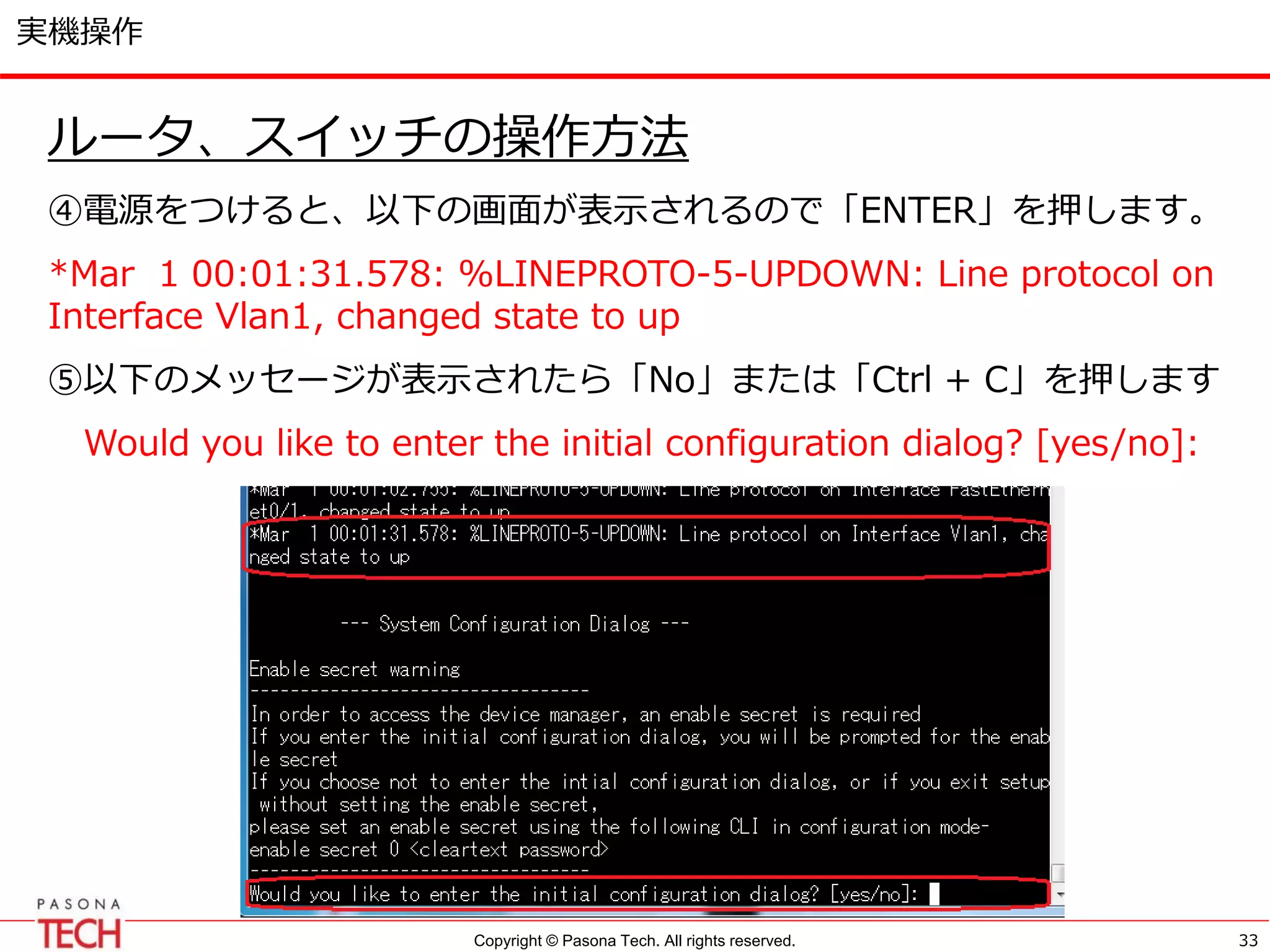

④電源をつけると、以下の画面が表示されるので「ENTER」を押します。
*Mar 1 00:01:31.578: %LINEPROTO-5-UPDOWN: Line protocol on
Interface Vlan1, changed state to up
⑤以下のメッセージが表示されたら「No」または「Ctrl + C」を押します
Would you like to enter the initial configuration dialog? [yes/no]:
33

実機操作
34
コマンド設定と内容確認
【Cisco IOSのモード】

実機操作
35

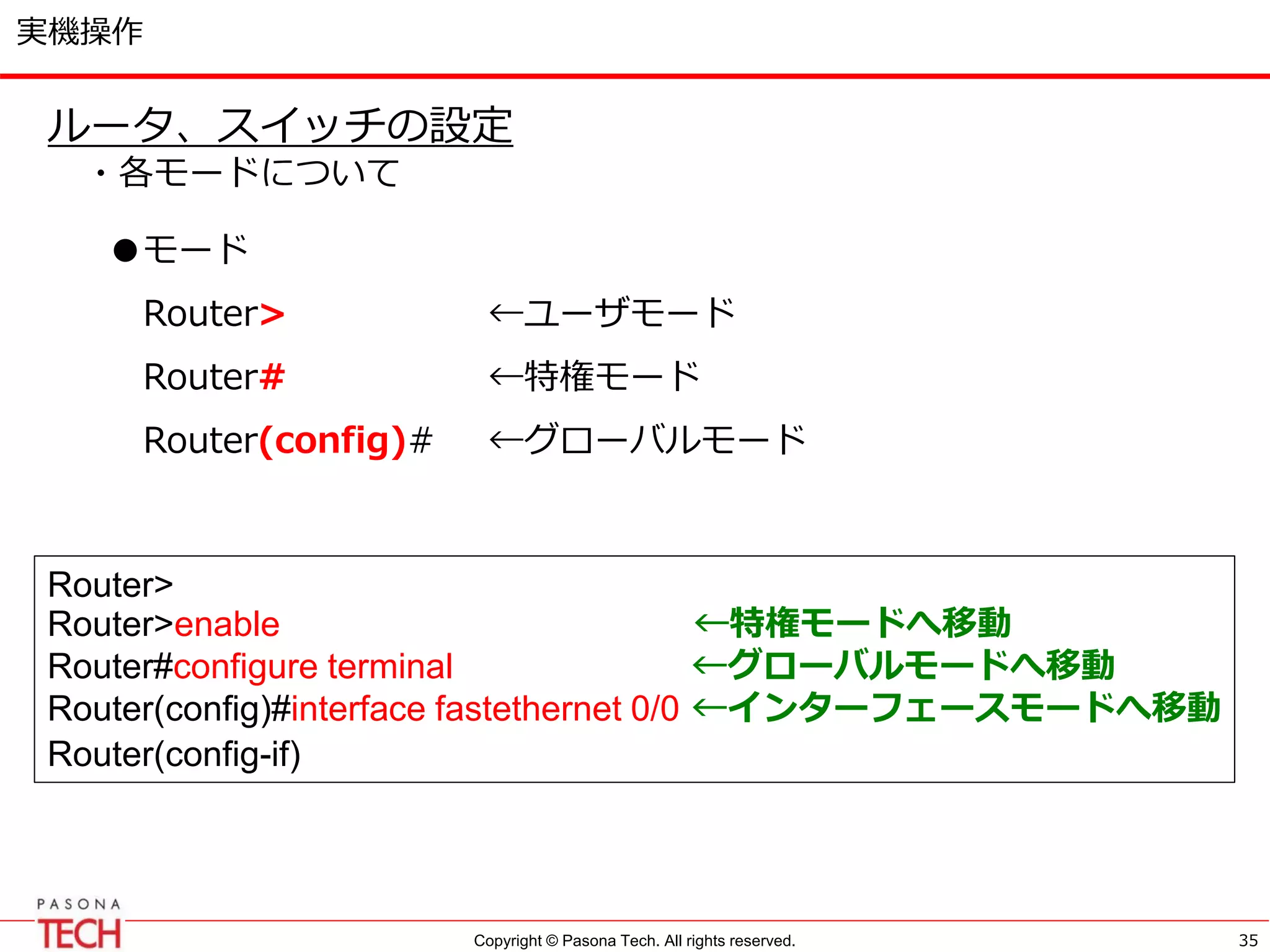

ルータ、スイッチの設定
・各モードについて
Router>
Router>enable ←特権モードへ移動
Router#configure terminal ←グローバルモードへ移動
Router(config)#interface fastethernet 0/0 ←インターフェースモードへ移動
Router(config-if)
●モード
Router> ←ユーザモード
Router# ←特権モード
Router(config)# ←グローバルモード

実機操作
36

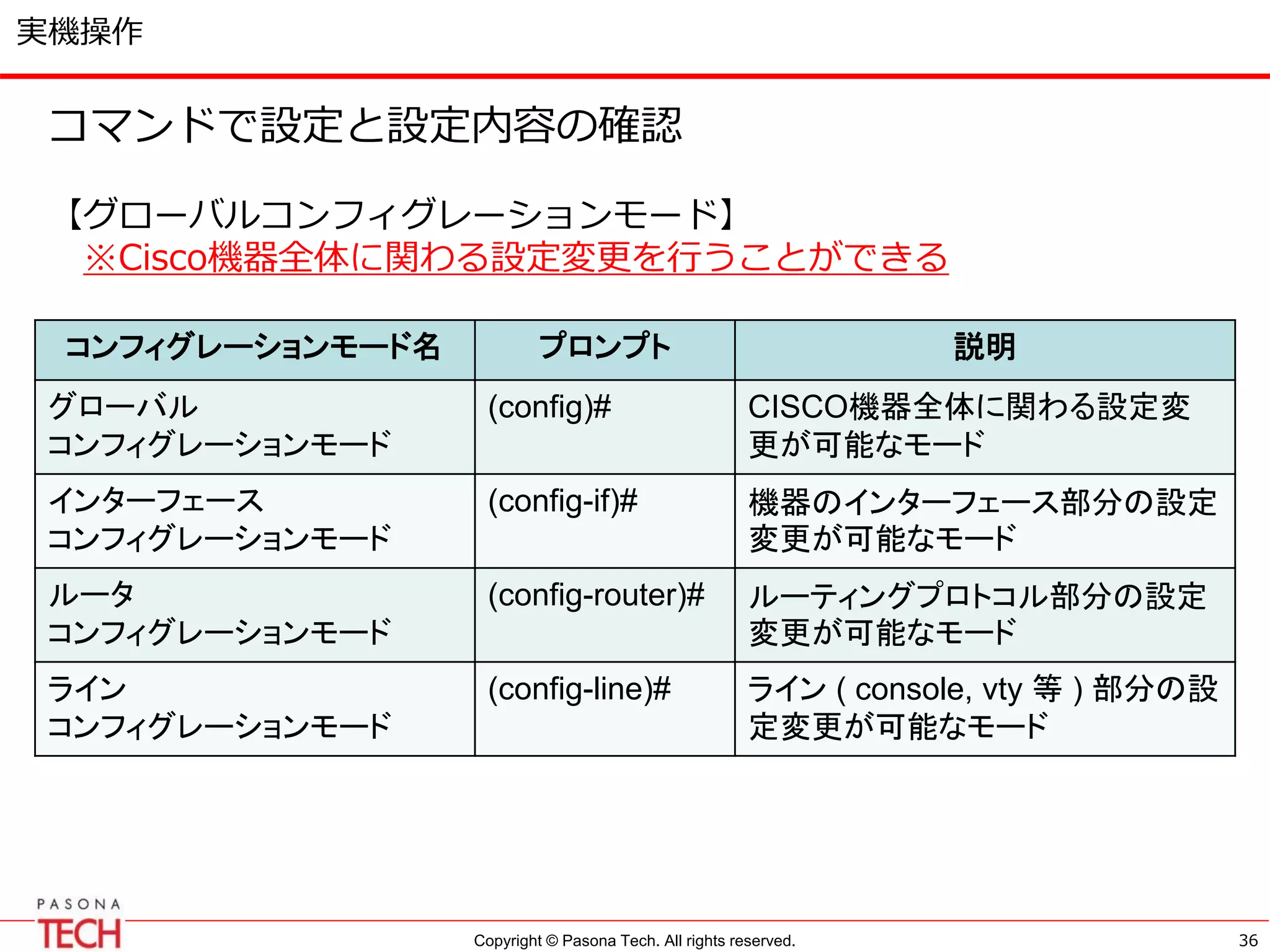

コマンドで設定と設定内容の確認
【グローバルコンフィグレーションモード】
※Cisco機器全体に関わる設定変更を行うことができる
コンフィグレーションモード名プロンプト説明
グローバル
コンフィグレーションモード
(config)# CISCO機器全体に関わる設定変
更が可能なモード
インターフェース
(config-if)# 機器のインターフェース部分の設定
変更が可能なモード
ルータ
(config-router)# ルーティングプロトコル部分の設定
変更が可能なモード
ライン
(config-line)# ライン ( console, vty 等 ) 部分の設
定変更が可能なモード

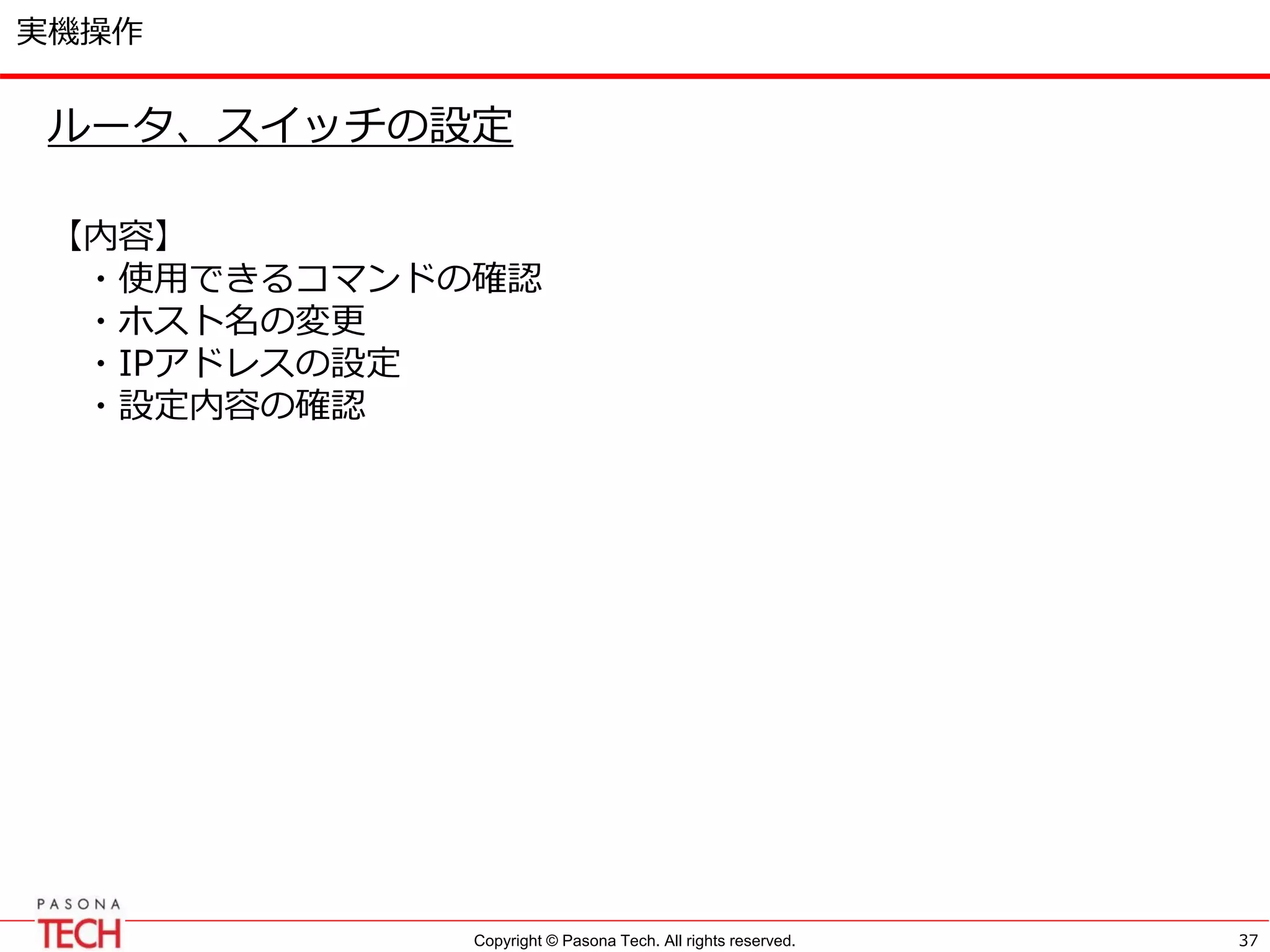

実機操作
37
【内容】
・使用できるコマンドの確認
・ホスト名の変更
・IPアドレスの設定
・設定内容の確認

実機操作
38

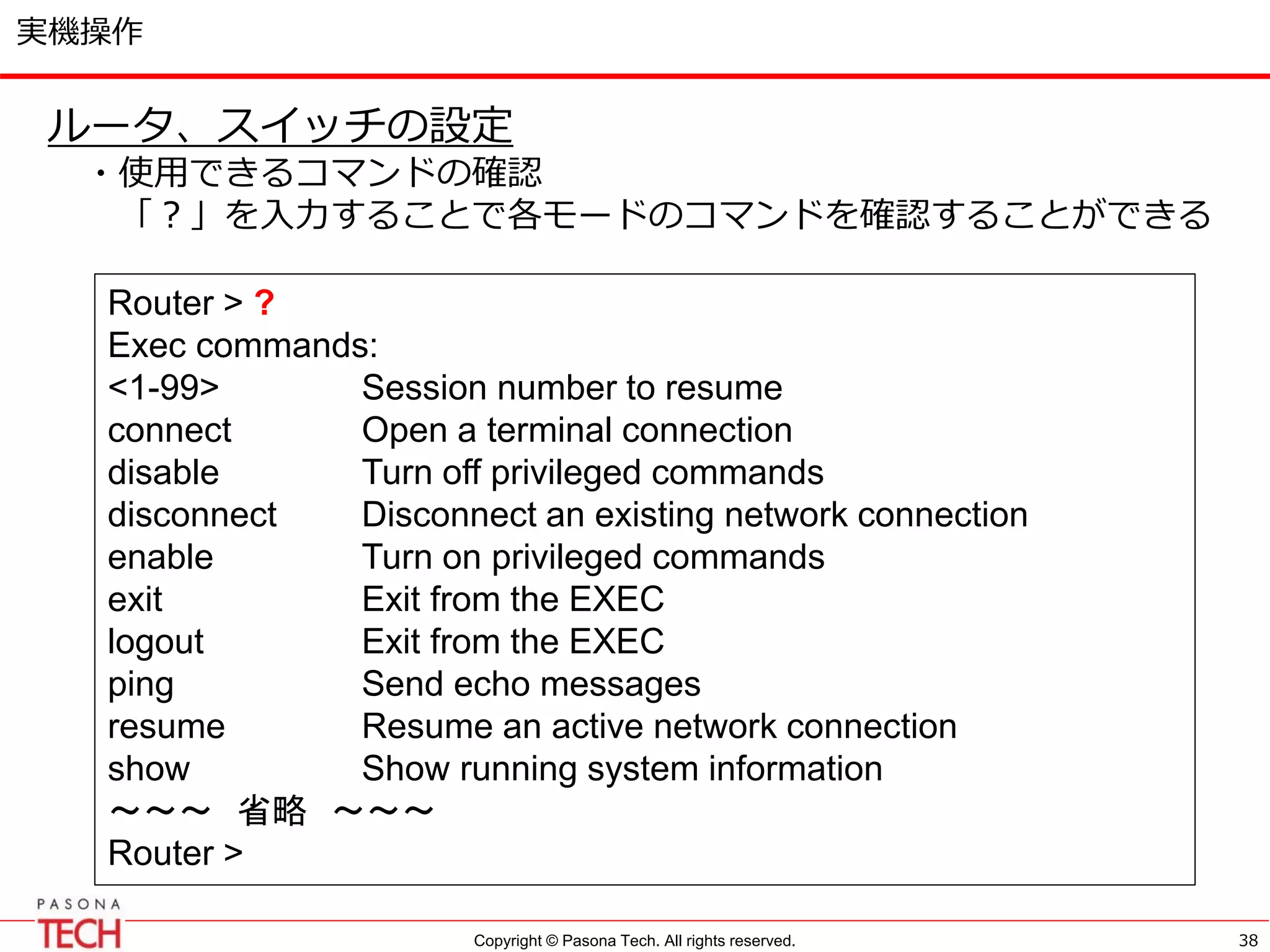

・使用できるコマンドの確認
「？」を入力することで各モードのコマンドを確認することができる
Router > ?
Exec commands:
<1-99> Session number to resume
connect Open a terminal connection
disable Turn off privileged commands
disconnect Disconnect an existing network connection
enable Turn on privileged commands
exit Exit from the EXEC
logout Exit from the EXEC
ping Send echo messages
resume Resume an active network connection
show Show running system information
～～～省略～～～
Router >

実機操作
39

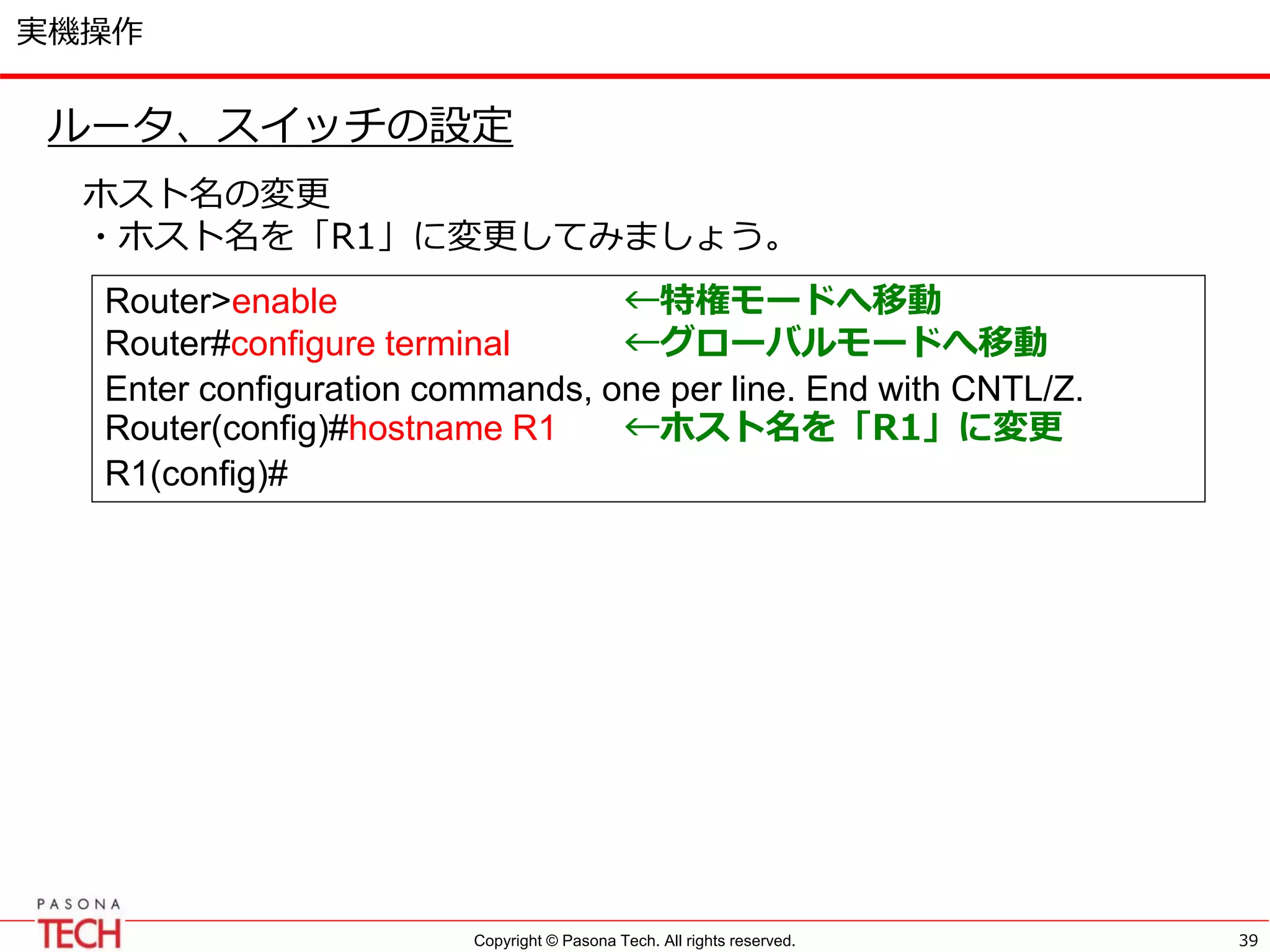

ホスト名の変更
・ホスト名を「R1」に変更してみましょう。
Router>enable ←特権モードへ移動
Router#configure terminal ←グローバルモードへ移動
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R1 ←ホスト名を「R1」に変更
R1(config)#

実機操作
40

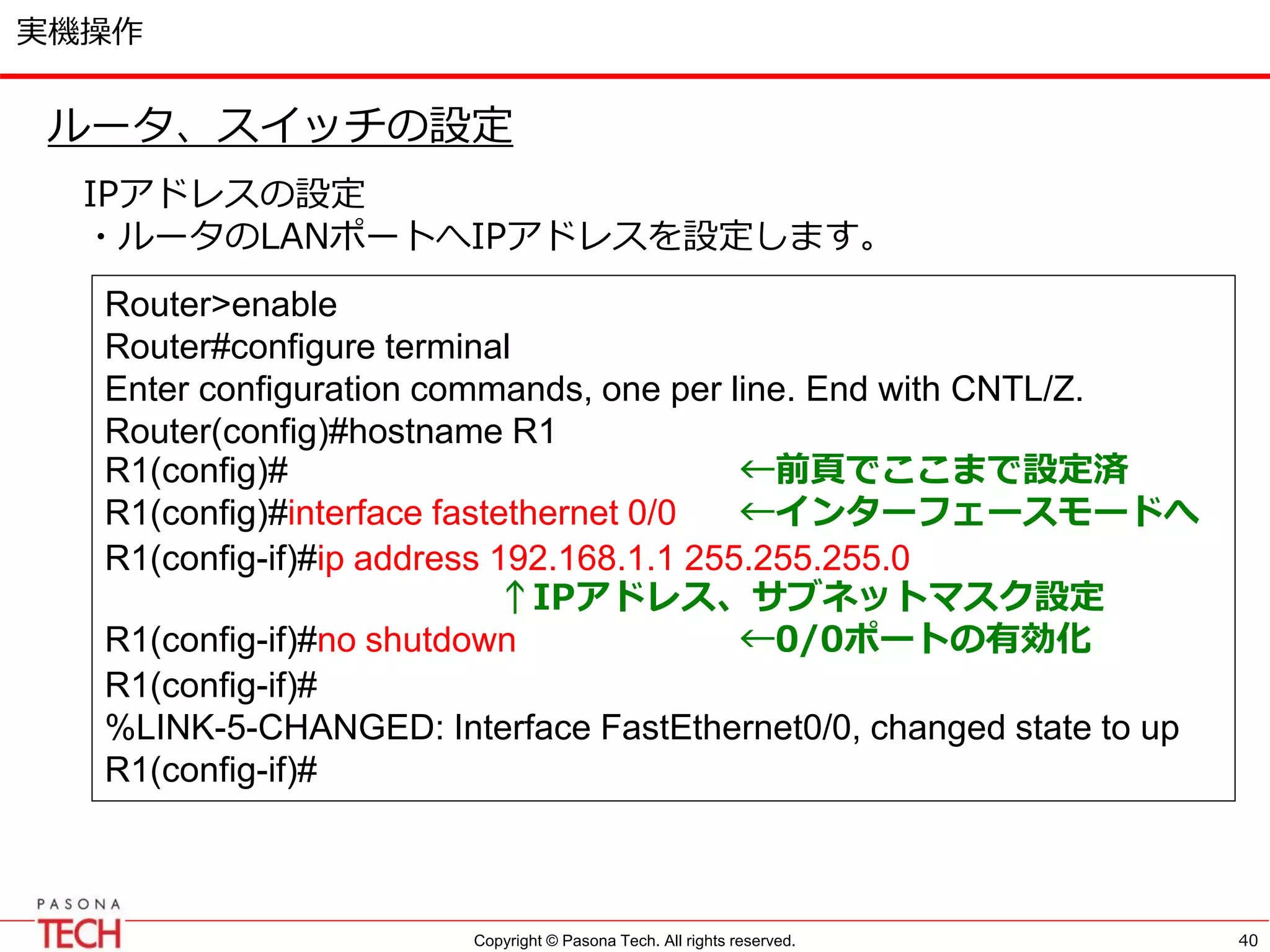

IPアドレスの設定
・ルータのLANポートへIPアドレスを設定します。
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R1
R1(config)# ←前頁でここまで設定済
R1(config)#interface fastethernet 0/0 ←インターフェースモードへ
R1(config-if)#ip address 192.168.1.1 255.255.255.0
↑IPアドレス、サブネットマスク設定
R1(config-if)#no shutdown ←0/0ポートの有効化
R1(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
R1(config-if)#

実機操作
41

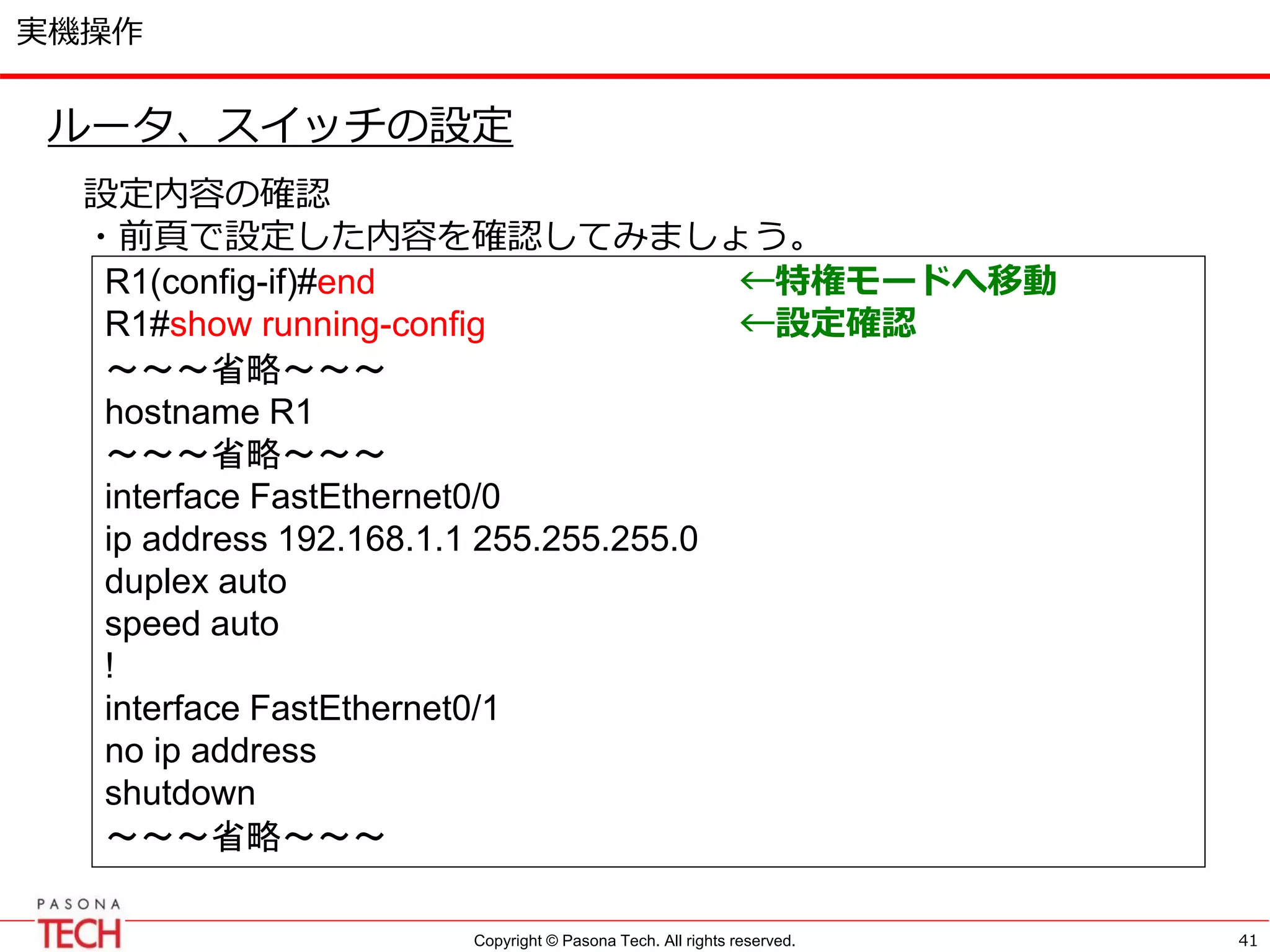

設定内容の確認
・前頁で設定した内容を確認してみましょう。
R1(config-if)#end ←特権モードへ移動
R1#show running-config ←設定確認
～～～省略～～～
hostname R1
～～～省略～～～
interface FastEthernet0/0
ip address 192.168.1.1 255.255.255.0
duplex auto
speed auto
!
interface FastEthernet0/1
no ip address
shutdown
～～～省略～～～

4.パケットトレーサーについて
42

実機操作
43

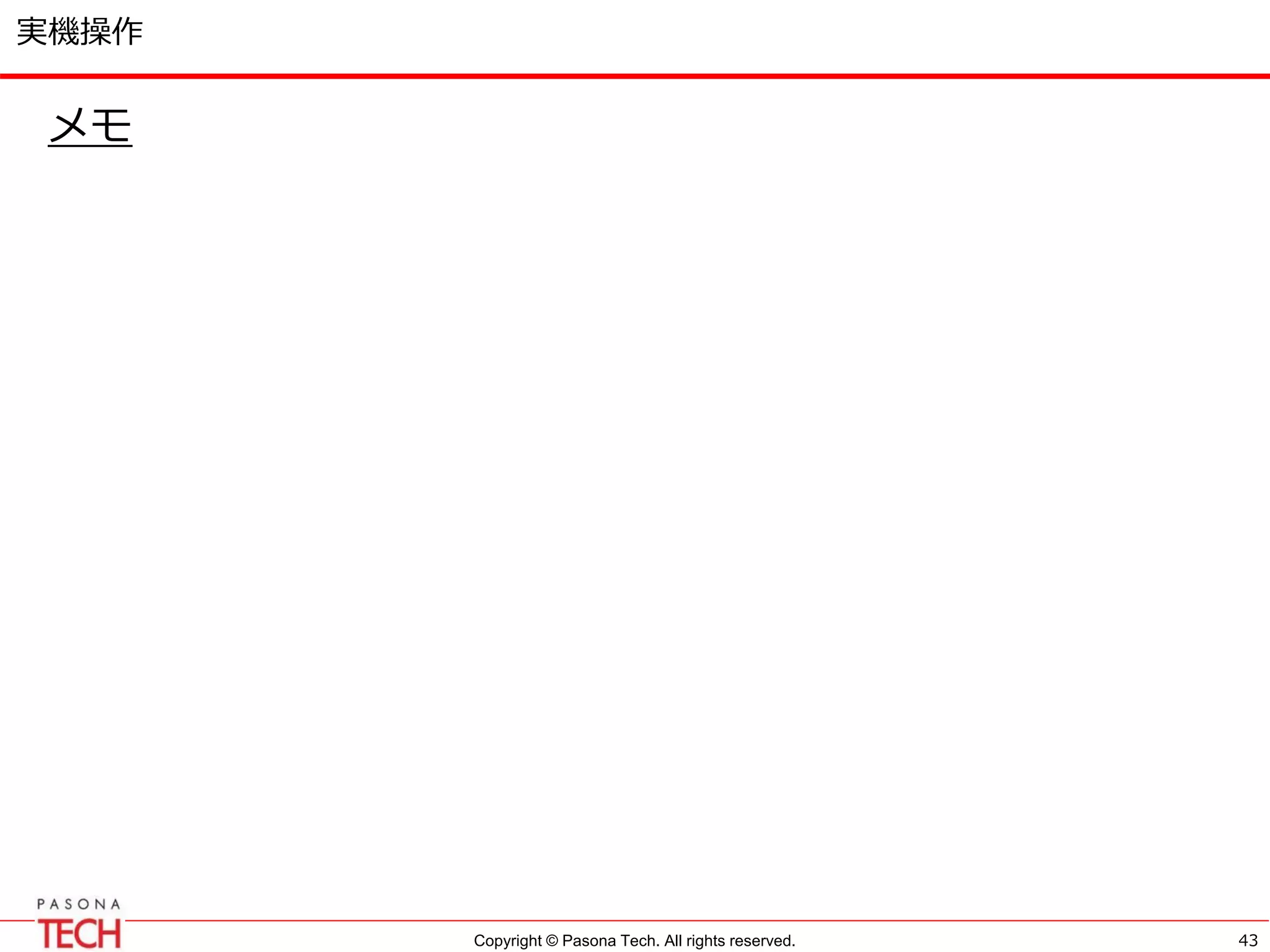

メモ

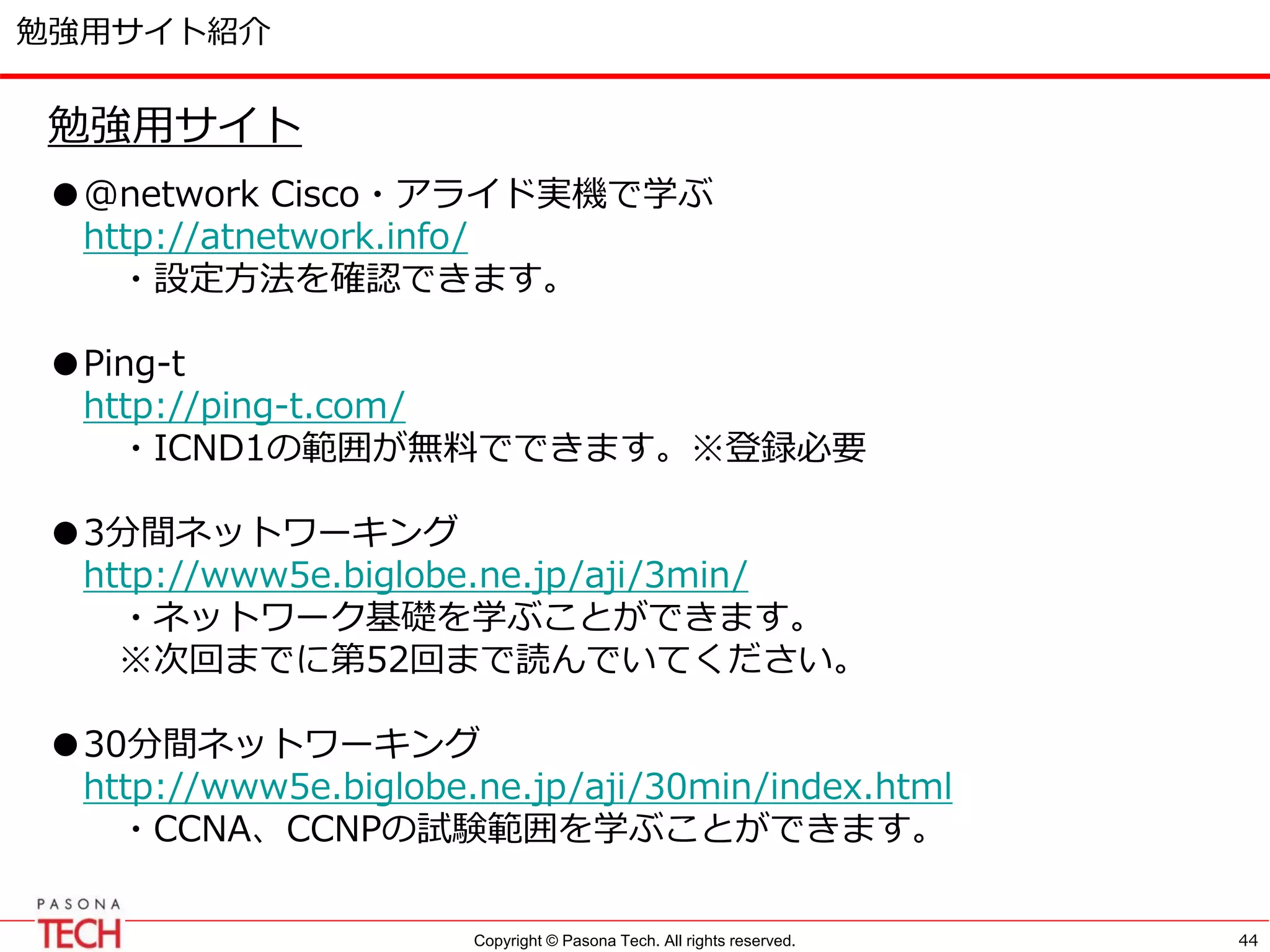

勉強用サイト紹介
44
勉強用サイト
●@network Cisco・アライド実機で学ぶ
http://atnetwork.info/
・設定方法を確認できます。
●Ping-t
http://ping-t.com/
・ICND1の範囲が無料でできます。※登録必要
●3分間ネットワーキング
http://www5e.biglobe.ne.jp/aji/3min/
・ネットワーク基礎を学ぶことができます。
※次回までに第52回まで読んでいてください。
●30分間ネットワーキング
http://www5e.biglobe.ne.jp/aji/30min/index.html
・CCNA、CCNPの試験範囲を学ぶことができます。
