Dokumen ini menjelaskan berbagai jenis alat dan peralatan yang digunakan dalam bengkel, termasuk fungsinya, seperti penyimpanan alat umum, alat khusus, dan proses servis motor. Selain itu, terdapat juga informasi tentang kompresor, sistem penyaluran udara bertekanan, dan jadwal perawatan alat. Spesifikasi dan jenis oli yang digunakan juga dijelaskan secara rinci.

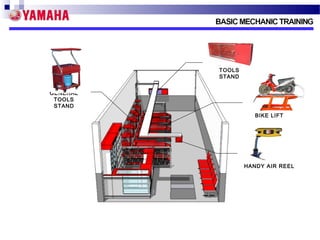

2. SPECIAL
TOOLS
STAND
GENERAL
TOOLS
STAND
BIKE LIFT
HANDY AIR REEL

3. GENERAL TOOLS STAND
Fungsi :
1.
Sebagai tempat menyimpan general tools
2.
Sebagai tempat untuk menaruh part-part
motor saat di bongkar.
SPECIAL TOOLS STAND
Fungsi :
Sebagai tempat menyimpan special tools

4. BIKE LIFT
Fungsi :
Sebagai tempat unit motor yang sedang di servis
HANDY AIR REEL
Fungsi :
Sebagai saluran untuk menyalurkan angin
bertekanan sehingga dapat digunakan untuk alat
air duster gun dan air impact.

5. AIR DUSTER GUN
Fungsi :
Alat untuk menghasilkan udara bertekanan yang
akan disalurkan melalui Air reel kepada alat
duster gun dan air impact
AIR IMPACT
Fungsi :
Alat untuk menampung sementara oli-oli bekas
dari unit motor.

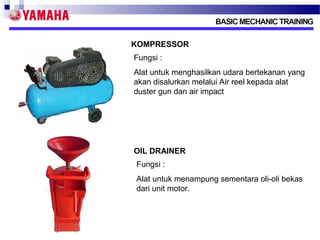

6. KOMPRESSOR
Fungsi :
Alat untuk menghasilkan udara bertekanan yang
akan disalurkan melalui Air reel kepada alat
duster gun dan air impact
OIL DRAINER
Fungsi :
Alat untuk menampung sementara oli-oli bekas
dari unit motor.

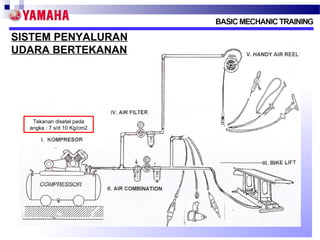

7. SISTEM PENYALURAN
UDARA BERTEKANAN
Tekanan disetel pada
angka : 7 s/d 10 Kg/cm2

8. Tipe POWER PACKER
Tipe ENERPAC

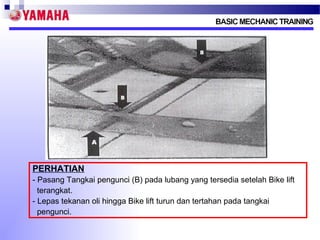

9. PERHATIAN
- Pasang Tangkai pengunci (B) pada lubang yang tersedia setelah Bike lift
terangkat.
- Lepas tekanan oli hingga Bike lift turun dan tertahan pada tangkai
pengunci.

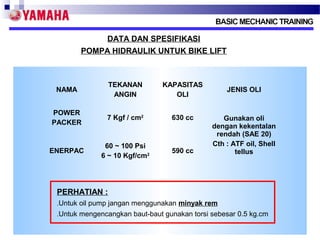

10. DATA DAN SPESIFIKASI
POMPA HIDRAULIK UNTUK BIKE LIFT
NAMA
TEKANAN
ANGIN
KAPASITAS
OLI
POWER
PACKER
7 Kgf / cm2
630 cc
ENERPAC
60 ~ 100 Psi
6 ~ 10 Kgf/cm2
590 cc
JENIS OLI
Gunakan oli
dengan kekentalan
rendah (SAE 20)
Cth : ATF oil, Shell
tellus
PERHATIAN :
.Untuk oil pump jangan menggunakan minyak rem
.Untuk mengencangkan baut-baut gunakan torsi sebesar 0.5 kg.cm

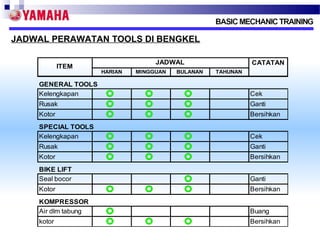

11. JADWAL PERAWATAN TOOLS DI BENGKEL
ITEM
JADWAL
HARIAN
MINGGUAN
BULANAN
CATATAN
TAHUNAN
GENERAL TOOLS
Kelengkapan
Cek
Rusak
Ganti
Kotor
Bersihkan
SPECIAL TOOLS
Kelengkapan
Cek
Rusak
Ganti
Kotor
Bersihkan
BIKE LIFT
Seal bocor
Ganti
Kotor
Bersihkan
KOMPRESSOR
Air dlm tabung
Buang
kotor
Bersihkan

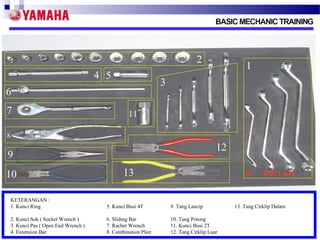

13. 2
4 5
3
6
7
1
11
8
12
9
10
13
KETERANGAN :
1. Kunci Ring
5. Kunci Busi 4T
9. Tang Lancip
2. Kunci Sok ( Socket Wrench )
3. Kunci Pas ( Open End Wrench )
4. Extension Bar
6. Sliding Bar
7. Rachet Wrench
8. Combination Plier
10. Tang Potong
11. Kunci Busi 2T
12. Tang Cirklip Luar
13. Tang Cirklip Dalam

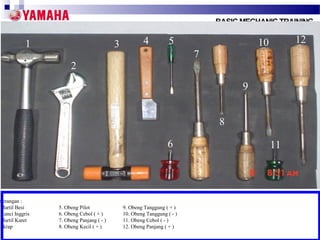

14. 1
eterangan :
Martil Besi
Kunci Inggris
Martil Karet
Skrap
3
4
5
7
2
12
10
9
8
6
5. Obeng Pilot
6. Obeng Cebol ( + )
7. Obeng Panjang ( - )
8. Obeng Kecil ( + )
9. Obeng Tanggung ( + )
10. Obeng Tanggung ( - )
11. Obeng Cebol ( - )
12. Obeng Panjang ( + )
11

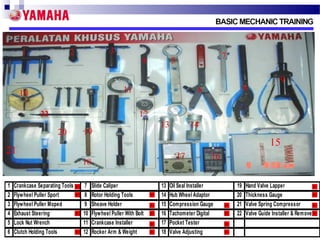

16. 3
2
1
4
11
10
8
6
9
12
22
20
19
13
17
18

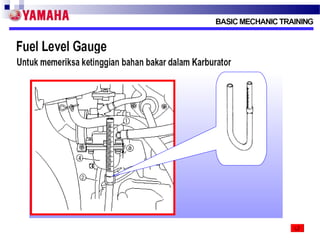

Crankcase Separating Tools
Flywheel Puller Sport
Flywheel Puller Moped

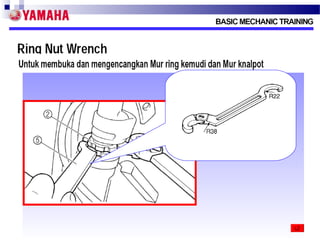

Exhaust Steering
Lock Nut Wrench

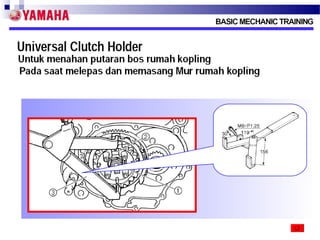

Clutch Holding Tools
7
8
9
10
11
12
14
15
21
1
2
3
4
5
6
7
5
Slide Caliper
Rotor Holding Tools

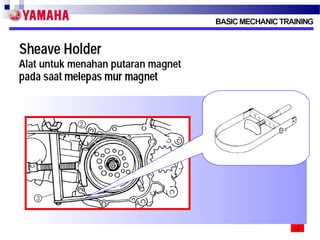

Sheave Holder
Flywheel Puller With Bolt
Crankcase Installer
Rocker Arm & Weight
13
14
15
16
17
18
16
Oil Seal Installer
Hub Wheel Adaptor

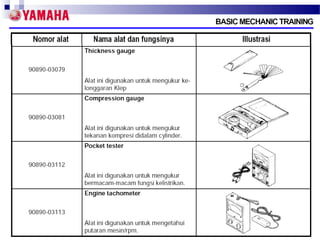

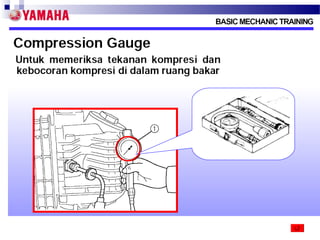

Compression Gauge

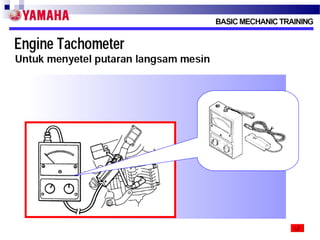

Tachometer Digital

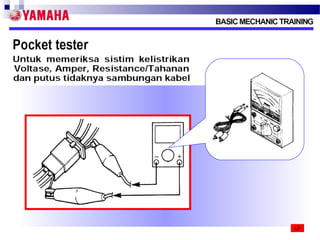

Pocket Tester

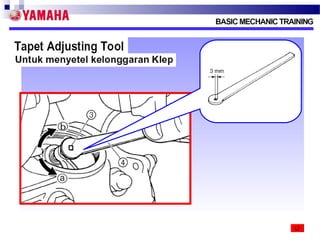

Valve Adjusting
19
20
21
22

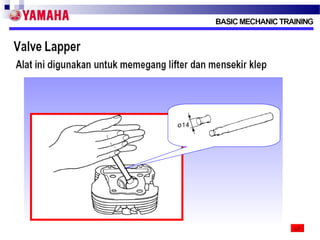

Hand Valve Lapper

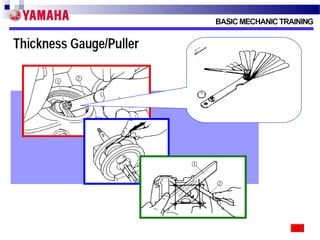

Thickness Gauge
Valve Spring Compressor

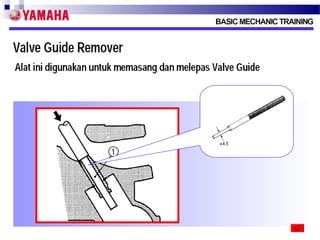

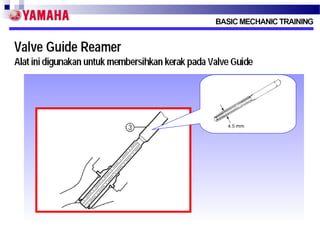

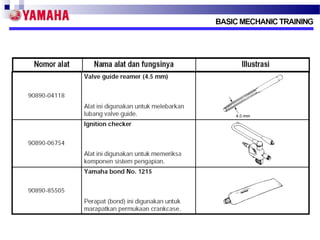

Valve Guide Installer & Remover

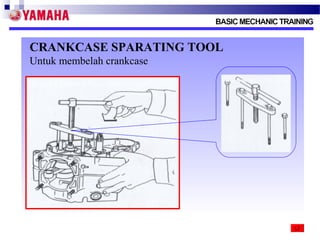

17. CRANKCASE SPARATING TOOL
Untuk membelah crankcase

18. CRANK INSTALLER TOOL
Untuk memasang crank shaft di crank case

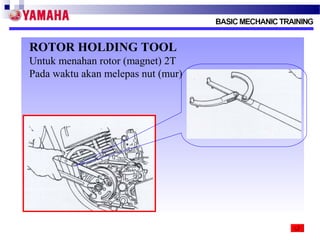

19. ROTOR HOLDING TOOL
Untuk menahan rotor (magnet) 2T
Pada waktu akan melepas nut (mur)

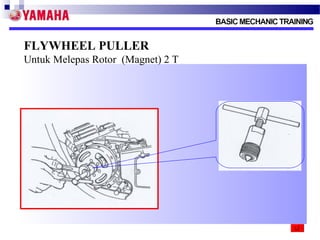

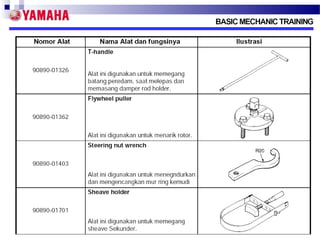

20. FLYWHEEL PULLER
Untuk Melepas Rotor (Magnet) 2 T

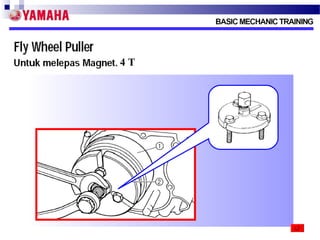

23. 4T

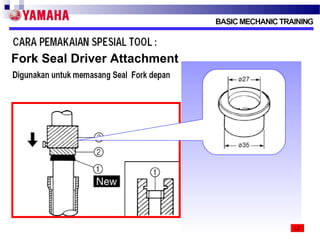

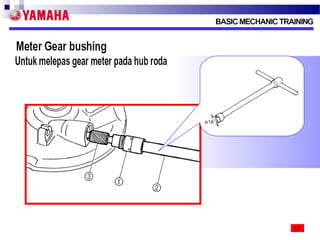

30. Fork Seal Driver Attachment

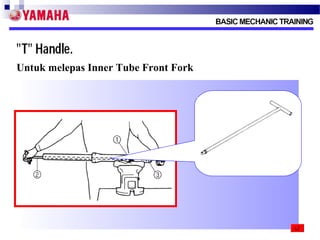

31. Untuk melepas Inner Tube Front Fork
