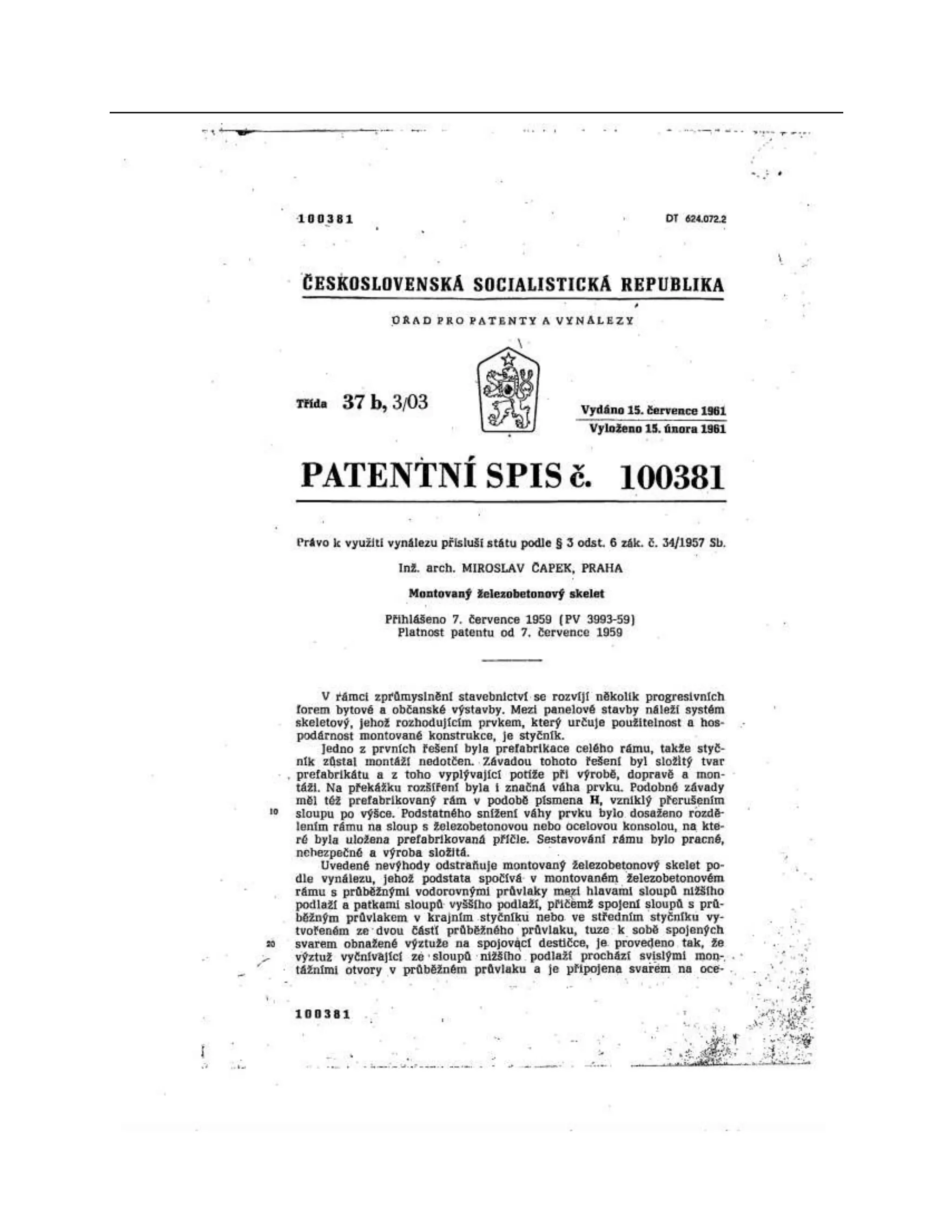

2. ČESKOSLOVENSKÁ s0CIALISTICKÁ REPUBLIKA
Třída 37 /03 Vydáno 15. července 1961 Vyloženo 15. února 1961
PATENTNÍ SPIs č.
100381
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 34/1957 Sb.
Inž. arch. MIROSLAV ČAPEK, PRAHA
Montovaný železobetonový skelet
Přihlášeno . července 1959 (PV 3993-59) Platnost patentu od . července 1959
V rámci zprůmyslnění stavebnictví se rozvíjí několik progresivních forem bytové a občanské
výstavby. Mezi panelové stavby náleží systém skeletový, jehož rozhodujícím prvkem, který určuje
použitelnost a hospodárnost montované konstrukce, je styčník.
Jedno z prvních řešení byla prefabrikace celého rámu, takže styčník zůstal montáží nedotčen. - Závadou
tohoto řešení byl složitý tvar , prefabrikátu a z toho vyplývající potíže při výrobě, dopravě a mon- táži. Na
překážku rozšíření byla i značná váha prvku. Podobné závady měl též prefabrikovaný rám v podobě
písmena H, vzniklý přerušením 10 sloupu po výšce. Podstatného snížení váhy prvku bylo dosaženo
rozdělením rámu na sloup s železobetonovou nebo ocelovou konsolou, na které byla uložena
prefabrikovaná příčle. Sestavování rámu bylo pracné, nehezpečné a výroba složitá.
Uvedené nevýhody odstraňuje montovaný železobetonový skelet podle vynálezu, jehož
podstata spočívá v montovaném železobetonovém rámu s průběžnými vodorovnými průvlaky
mezi hlavami sloupů nižšího podlaží a patkami sloupů vyššího podlaží, přičëmž spojení sloupů
s průběžným průvlakem v krajním styčníku nebo ve středním styčníku vytvořeném ze - dvou
částí průběžného průvlaku, tuze : k sobě spojených 20 svarem obnažené výztuže na spojovácí
destičce, je provedeno tak, že
výztuž vyčnívající ze - sloupů nižšího podlaží prochází svislými mon. . . tážními otvory v průběžném
průvlaku a je připojena svarém na oce- . . . . . . . :
3.
4. 2 100381
lové botce k výztuži sloupů vyššího podlaží a vodorovné styčné spáry mezi průběžnými
i průvlaky a sloupy nižšího a vyššího podlaží jsou opatřeny vyrovnávací ložnou maltou a
svislé montážní otvory v průběžných průvlacích jakož i spoje částí průběžných průvlaků
ve středním styčníku uložených na sloupu jsou vyplněny betonovou zálivkou.
Účelem konstrukce montovaného železobetonového skeletu je přiblížit se použitelností a
vlastnostmi monolitickému skeletu při současném dodržení předností prefabrikované výroby a
staveništní montáže. Základní myšlenkou je procházející průvlak mezi hlavou a patou sloupu při
zachování průběžnosti výztuže v horizontálním i vertikálním směru a dosažení potřebné tuhosti
styčníku zálivkou.
Příkladné provedení montovaného skeletu podle vynálezu je schematicky znázorněno v
přiloženém výkresu, kde v obr. 1 je vyznačeno sestavení rámu z jeho prvků, v obr. 2 svislý řez
styčníkem s průběžným průvlakem rovinou AA v obr. 3, v obr. 3 vodorovný řez týmž styčníkem
rovinou Bv obr. 2, v obr. 4 svislý řez styčníkem sestaveným ze dvou částí průběžného průvlaku
rovinou C-C v obr. 5, v obr. 5 vodorovný řez. týmž styčníkem rovinou DD v obr. 4, v obr. , 7, 8 v
axonometrických pohledech jednotlivé fáze montáže části skeletu ve styčníku s průběžným
průvlakem, v obr. , 10, 11 tytéž fáze ve styčníku sestaveném ze dvou částí průběžného
průvlaku, v obr. 12 schéma části skeletu ve vícetraktové stavbě.
Podle obr. 1 je konstrukce montovaného skeletu podle vynálezu soustředěna v příčném
železobetoňovém rámu, který sestává v podstatě z průvlaku 2 s oboustranným krakorcem,
podporovaného sloupy 1, přičemž sloupy 1 i průvlak 2 jsou lineární prvky s obdélníkovým příčným
průřezem. Ve skeletu (obr. 1, 12] jsou všechny průvlaky 2 průběžné a jsou sevřeny mezi hlavami sloupů
1 nižší etáže a patkami sloupů 1vyšší etáže. Spojení sloupů 1, 1s průvlaky 2 je provedeno styčníky, které
jsou dvojího druhu, a to krajní s průběžným průvlakem 2 nebo střední s průvlakem složeným ze dvou
částí nad sloupem 1, na kterém spočívají čela obou jeho částí.
Pro krajní i střední styčník je použito jednoho druhu sloupu 1 (obr. 1 až 12), jehož průřez je
v patě zúžen a opatřen ocelovou botkou 5 (obr. 2 až 11) sestavenou např. z postranních pásků
a na në kolmých ocelových spojovacích plechů, na kterých je svarem provedeno spojení
výztuže 3 dolního 1 a výztuže 4 horního sloupu 1(obr. 2 až 11]. Umístění výztuže 3 vyčnívající z
hlavy sloupu 1 (obr. 1 až 12) a procházející montážními otvory 6 průběžného průvlaku 2 (obr. 2
až 11) odpovídá monolitickým rámovým konstrukcím.
Druhým opakujícím se prvkem montovaného rámu je průvlak 2 (obr. 1 až 12), uložený
přímo na sloupech 1 nižšího podlaží, v daném případě se čtyřmi svislými montážními otvory 6
nad krajním sloupem 1 a dvěma svislými montážními otvory 6 nad středními sloupem 1.
Průběžný průvlak 2 je ukončen u líců budovy např. krakorcem s otvorem pro průstup, svislých
instalací a uvnitř budovy čelem 7 s obnaženou výztuží 8 (obr. 4, 5, 9 až 10) k tuhému spojení
dvou sousedních částí průvlaků 2 svarem na společné ocelové deštičce 9 (obr. 4, 5, 9 až 11).
Kónické vybrání čela 7 průvlaku 2 v místě výztuže 8 namáhané tahem
slouží k vložení spojovací destičky 9 a provedení svaru obnažené vý-
ztuže B, k zalití spoje jakož i svislé styčné spáry v dolní tlačené části průřezu mezi dvěma
sousedními částmi, průvlaku 2. Ocelová spojovací destička. 9 má uprostřed kontrolní otvory : 1)
5. (obr. 4, 5, 9 až 11), např. kruhového tvaru, kterými se kontroluje dokonalost zálivky svislé spá
ry mezi čely průvlaků a podlití ocelové spojovací destičky · . Pro
6.
7. 120
130
3 100381 .
případ vícetraktové stavby (obr. 12) může být i uvnitř budovy průvlak ukončen jednoduchým
krakorcem.
Montáž krajního styčníku (obr. , 7, 8 a 2, 3) se provádí tak, že
na maltové lože 11 (obr. 2, ) zhlaví sloupu 1 spodního patra se osadí
průvlak 2. Výztuž 3 vyčnívající z hlavy sloupu 1 spodního podlaží próchází volně svislými
montážními otvory 6 průběžného průvlaku. 2. Osazení horního sloupu 1(obr. ] se provede opět
na maltové lože 11. Svarem svislé výztuže 3 na ocelové botce , k níž je přivařena i výztuž 4
horního sloupu 1, se montáž styčníku ukončí. Zbývá zmonólitnění styčníku zálivkou 12 (obr. 2,
3) svislých montážních otvorů 6 v průvlaku 2, která se může provést též před osazením horního
sloupu 1. Montáž středního styčníku (obr., 10, 11 a 4, 5) se provádí tak, že na maltové lože 11
(obr. 4, 10) zhlaví sloupu 1 spodního patra se osadí části dvou sousedních průvlaků 2. Výztuž 3
vyčnívající z hlavy sloupu 1 spodního podlaží prochází volně svislými montážními otvory 6
sousedních částí průběžného průvlaku 2. Do vytvořeného prostoru mezi čely 7 průvlaků 2 se
vloží ocelová spojovací destička , na kterou se přivaří konce obnažené výztuže 8 průvlaků 2.
Potom se provede zmonolitnění styčníku současnou zálivkou 12 montážních otvorů fi, prostoru
mezi čely , jakož i svislé spáry mezi sousedními průvlaky 2 a horní plocha spoje se zarovná.
Horní sloup 1(obrt 11) se osadí opět na maltové lože 11, podobně jako u krajního styčníku (obr.
). Svarem svislé výztuže 3 na ocelové botce , k níž je přivařena i výztuž 4 horního sloupu 1, se
montáž styčníku ukončí.
Předpokladem tuhosti styčníků je malá tloušťka a dobrá jakost vyrovnávacího maltového lože 11 a
rovněž dokonalé provedení a jakost betonové zálivky 12. Použijeli se prefabrikovaných stropních desek
14 (obr. 2, 4) ukládaných na průběžné průvlaky 2, je závěrečnou fází dobetonování 13 zúžené části
průřezu v patě sloupu 1, kterým se současně zakryjí spoje výztuže , 4 a botka 5 a tím i veškeré ocelové
detaily styčníku. -
Popsaný způsob konstrukce železobetonového skeletu s montovaným styčníkem má mnohé výhody,
které se projevují vyšším technickým a hospodářským účinkem.
Použitelnost styčníku pro běžné rozpony a zatížení, různý počet pater a traktů činí popsaný systém
předmětem průběžné unifikace hromadné výroby pro střední a mnohopodlažní bytovou výstavbu,
občanské a veřejné budovy a objekty průmyslové a zemědělské. Volnost disposice, možnosti
urbanistického členění, mnohotvárnost architektonického a konstrukčního řešení obalu budovy od
zavěšených velmi lehkých efektivních stěn z vysoce isolačních novodobých materiálů a celostěnových
výplňových panelů k vylehčeným prėfabrikovaným vyzdívkám doplňuje víceúčelovost a progresivnost
konstrukce.
Prosté navlečení průvlaku na výztuž sloupu, omezení svarů a po
užití zálivky zjednodušuje tvarově styčník a zajišťuje dokonalé prove
dení i při výrobních a montážních tolerancích.
Jednoduchost nosných prvků skeletu a jejich váha neklade speciální požadavky na výrobu, dopravu
a montáž. Nevyžaduje se důsledné soustředění výstavby. Výroba prvků montovaného železobetonového
8. skeletu je typickým příkladem pro hospodárné rozvinutí prefabrikace s vy
sokou . technikou a progresivní výrobní technologií i v malých pomě
rech. Důsledné rozdělení na výplňové a nosné části konstrukce vede k racionálnímu využití
fysikálních vlastností stavebních materiálů a tím · k celkovému podstatnému odhmotnění
stavby.
Styčník je navržen v úpravě pro průběžný průvlak, nebo dělený v ose sloupus S
těmito dvěma alternativami se vystačí k rozvinutí příčné.
9.
10. 100381
i podélné nosné rámové soustavy. Universálnost systému se projeví změnou výztuže a dimensí
nosných prvků při zachování konştrukčního principu styčníku a schématu statického řešení. . . .
.
Téhož principu montovaného styčníku je možno použít pro průběžný průvlak z předpjatého
betonu a po úpravě pro montovaný skelet s prefabrikovanou nebo monolitickou stropní deskou,
která v daném 140 případě nahrazuje průběžný průvlak. - -
Předmět patentu
Montovaný železobetonový skelet vyznačený tím, že montovaný železobetonový rám sestává z
průběžných vodorovných průvlaků (2) mezi hlavami sloupů (1) nižšího podlaží a patkami sloupů
(1) vyššího podläží, přičemž spojení sloupů (1, 1) ve styčníku s průběžným průvlakem 2] nebo
ve styčníku vytvořeném ze dvou částí průběžného průvlaku 2], tuze k sobě spojených, je
provedeno tak, že výztuž 3) vyčnívající ze sloupů 1] nižšího podlaží prochází svislými
montážními otvory (6) v průběžném průvlaku (2) a je připojena k výztuži (4) sloupů (1) 150
vyššího podlaží a vodorovné styčné spáry mezi průběžnými průvlaky (2) a sloupy (1] nižšího a
sloupy (1) vyššího podlaží jsou opatřeny vyrovnávací ložnou vrstvou (11) pojiva a svislé
montážní otvory (6) v průběžných průvlacích (2) jakož i spoje částí průběžných průvlaků (2) jsou
vyplněny zálivkou (12).
*
