machine (VM)Virtual:بمحاكاة يقوم برنامج عن عبارة هىالmachinerealانشاء يمكن بحيث
من اكثرvirtual machineعليphysical machineواحدة
VMware vsphereيقوم برنامج عن عبارة هو :ال بتجميعresourcesال منserver poolمن وليس
machinephysicalال علي وتقسيمها واحدةvirtual servers
ClientVMware vsphere:برنامج عن عبارة هونسخة اي علي يوضعWINبعمل يقومmanaging
للESXI serverمباشر بشكلال في والتحكمvirtual guestsبعمل يقوم ولكنهconnectلESXI
serverمن بأكثر االتصال يستطيع ال انه اي ، مرة كل في فقط واحدserverنقوم اننا كما ، الوقت نفس في
بعمل خالله منvirtual guestsفيها والتحكم
ال في بالتحكم ايضا ويقومVclientوعملvirtual guestsال في والتحكمESXIوmanageللHA
والBackup
VMware vcenter:برنامج عن عبارة هونسخة علي يوضعWIN serverبعمل يقومmanagingلل
ESXI serverال في والتحكمvirtual guestsعمل ويستطيعmanageمن الكثرESXI serverنفس في
بعمل خالله من نقوم اننا كما ،الوقتvirtual guestsفيها والتحكم
ClientVMware Web:لل بديلة طريقة هيVMware clientبعمل تسمحmanageللvirtual
guestsال في والتحكمESXIوmanageللHAوالBackup
DatabasesCenter ServerV:كلvcenterلهdatabaseال تخزين في يستخدمها به خاصهserver
dataال هذه تكون وقدdatabaseنوع منSQLاوORACLE
Advantages VCenter:
1- High Availability
2- Vmotion (no down time)
3- Hot Add Virtual Devices
Types hypervisors
1- ESX, ESXI (for VMware)
2- Hyper – V (for Microsoft)
3- Xen
Types virtualization
1. Desktop virtualization
2. Application virtualization
3. Server virtualization
4. Storage virtualization
5. Presentation virtualization
6. Network virtualization
3. Desktop virtualization: virtual desktop infrastructure (VDI)
انشاء يتم النوع هذا وفىComplete Virtual Computerبمعنىvirtual keyboardايضا وvirtual
Mouseوvirtual memoryال باقى لكل وهكذاComputer System
4. هذا ومميزات:النوع
4-نظامك داخل كامل تشغل نظام تشغيلالحالي
نظام على تعمل وانت لينكس نظام تشغيل المثال سبيل علىويندوز،الحالة هذه فى اللينكس ويسمى
بـguest operating system
5-تشغيلOSال يدعمه الphysical processorبك الخاصمثل
مثلنظامتشغيلMACعلي يعمل الذسعائلة من معالجPowerPCنوع من معالجك وانت
Pentiumال يكون ان الوحيد فالحلVMالمعالج هذا يدعم جهازك على يعمل الذىPowerPCفى ويقوم
ال الحالة هذهhypervisorكل بتحويلInstructionبال مكتوبهPowerPC ISAالىPentium ISA
تش من يتمكن حتىجهازك على غيلها
6-service isolation (QoS isolation)-of-quality
تحتاجاحياناان الىتاى تريد وال لك هامة معينة عملية بتشغيل قومشيءيوقفها ان يمكن،لذلكتستطيع
ال هذه تشغيلProcessفىVMخاصةبهاالى يمكن والProcessال هذه على تؤثر انProcessالتى
ال داخل تعملVM
تستخدم الطريقة وهذهفيالكثيوتسمى السيرفرات من ر)QoS isolation(service isolation-of-quality
Application virtualization
ال ان علي عملها فكرة وتعتمدapplicationsال يستخدمها التيclientجهازه علي موجودة ليست
ال علي موجودة ولكنهاserverال ويقومuserبتشغيلهاremotely
ال بلغة مكتوب برنامج علي تحتوي التي التالية الصورة مثلjavaعمل فيتمcompilationويتحول له
اليjava byte codeال علي يوضع ثم ،serverمن بأكثر المتصل اليdevice
Virtual Dedicated Server (VDS) : Server virtualization virtual private server (VPS)
5. على يحتوى سيرفر لديك كان اذا وهوresourcesال هذا على تشغل ان من فبدال معينةserverنظام
ال كل يمتلك واحد تشغيلresourcesال من معين عدد بتكوين فستقومVMسيرفر تمثل منها كل التى
ال من جزء على يحتوىresourcesسيرفر من اكثر تشغيل من فستتمكن ولذلك بالسيرفر الخاصة(ftpو
web serverوdns )تخيلية بيئة فى يعمل منهم سيرفر كل الوقت نفس فى السيرفر نفس منVMيرى ال
ال من جزء سيرفر ولكل اخر فيه يتحكم وال االخرresourcesاالصلى بالسيرفر الخاصة
Storage virtualization

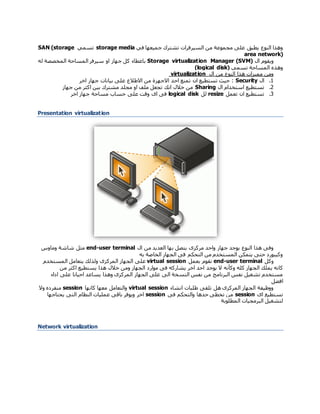

6. السيرفرات من مجموعة على يطبق النوع وهذافي جميعها تشتركstorage mediaتسميSAN (storage
area network)
ال ويقومManager (SVM)Storage virtualizationبالمخصصة المساحة سيرفر او جهاز كل اعطاءله
تسمي المساحة وهذه(logical disk)
هذا مميزات ومنال من النوعvirtualization
1.الSecurityان تستطيع حيث :اخر جهاز بيانات على االطالع من االجهزة احد تمنع
2.ال استخدام تستطيعSharingجهاز من اكثر بين مشترك مجلد او ملف تجعل انك خالل من
3.تعمل ان تستطيعresizeللlogical diskاخر جهاز مساحة حساب على وقت اى فى
Presentation virtualization
مركزى واحد جهاز يوجد النوع هذا وفىبها يتصلال من العديدuser terminal-endمثلوماوس شاشة
به الخاصة الجهاز فى التحكم من المستخدم يتمكن حتى وكيبورد
وكلuser terminal-endبعمل تقومvirtual sessionيتعا ولذلك المركزى الجهاز علىالمستخدم مل
وك كله الجهاز يملك كانهأنهمن اكثر يستطيع هذا خالل ومن الجهاز موارد فى يشاركه اخر احد يوجد ال
اداء على احيانا يساعد وهذا المركزى الجهاز على الى النسخة نفس من البرنامج نفس تشغيل مستخدم
افضل
انشاء طلبات تلقى هل المركزى الجهاز ووظيفةvirtual sessionكانها معها والتعاملsessionمنفردهوال
اى تستطيعsessionفى والتحكم حدها تخطى منsessionيحتاجها التى النظام عمليات باقى ويوفر اخر
المطلوبة البرمجيات لتشغيل
Network virtualization
7. تخيلة شبكات على االجهزة هذه تقسيم من فيمكننا االجهزة عشرات تضم كبير شبكة دلينا كان اذا وهو
وعمل الشبكة اداى من سيحسن التقسيم وهذا واحدة كشبكة يكونوا ان من بدالtroubleshootingاسهل
للشبكة
ال من العديد الى شبكتنا نقسم ان البد ولذلكVLanاىVirtual Lanونحدال خالل من دSwitchesاى
ال الى تنضم االجهزةVLanال من عدد على االجهزة كل ونقسم المعينةVLanكل نعامل ان من بدال وبذلك
ال نفس على يكونوا ان يشترط ال اجهزة مجموعة كل كان نعاملها واحد شبكة داخل كانها االجهزةSwitchانهم
شبكة يكونواLanبعضهم مع
8. ESX
هوfirmwareبال خاصVMwareوليسsoftwareال علي يوضعphysical serverال مثل وليس
vmware workstationيعتبر الذيvirtualization programعلي موجودOSال وهذاOSعلي موجود
physical machine
ال ولكنESXال بتحميع يقومOSوالapplicationVirtualizationفيlayerتسمي واحدة
firmwareال هذهfirmwareال عليها يوضعguestsمباشر بشكل
9. ESXI min. requirements
2G RAM
1G HD
1 NIC
2 CPU Intel or AMD processor (support VT)
By defaultال تكونVirtualization technology (VT)حالة فيdisabledتدخل ان يجب لذلك
ال عليBIOSبتفعيلها ونقوم
How to manage ESXI servers
ال من العديد هناكtoolsعمل في تستخدم التيmanagingللESXI: مثل
1- Web interface
2- VMWare client
3- Virtual center
4- SCVMM : system center virtual machine manager (for microsoft)
10. Vsphere Client
بال باالتصال يقوم برنامج هوVcenterال في بالتحكم يقوم لكيStorage poolوالESXI servers
وعملmanagingال من والكثير لهمfeaturesال مثلFT, HA, backup
ال في التحكم ويمكنmachinesوالserversال خالل منvSphereال طريق عنCLI
http://pubs.vmware.com/vsphere-51/index.jsp?topic=%2Fcom.vmware.vcli.ref.doc%2Fvcli-right.html
Install vSphere client
15. Vcenter
الVcenterعلي موجود برنامج هوserverwinبعمل يقوم خاصmanagingللESXI serversوال
storage resourcesفي وضعهم طريق عنpoolال هذه تقسيم من يتمكن لكي واحدةresourcesعلي
الVM guests
Vcenter Type
1-Application for setupعمل يتم برنامج وهو :installاي علي لهWin OS
2-Appliance VCSAعن عبارة وهو :applianceعلي مبني جاهز تشغيل نظام اوLinux core
ال يستخدمها التي البرامج علي ويحتويVcenter
Features:
3-Manage multi ESXI servers
4-Create and manage HA
5-Vmotion
6-DRS
7-Cluster
8-FT
9-Update manager
هيfeatureال في توجدVCenterبعمل اقوم ان استطيع طريقها وعنupdateللESXI
serversعمل يستطيع كماUpdateللguestsوالApplicationsال علي الموجودVM
11-Converter
هوfree applicationال بتحويل يقومPhysical machineاليvirtualال في ويضعهاESXI
serverمن تحويل اوVertualاليvirtualعليESXI serverاخر
11-VShield
هوapplicationبال خاصsecurityعمل يستطيعedgeوfirewallال بينmachines
12-Clone and Template
لعمل تستخدمmigrationاوcutمنESXIاليESXIاخر
13-ال في تعمل ان يمكنlinked modeمن اكثر بوجود يسمح الذيVcenter serversبعضها مع تتصل
بعمل تقوم لكي البعضreplicaوجود الي يؤدي مما بعضها معfull toleranceبينهم
HW requirements
Product Cores Memory Disk
vCenter Server 2 4GB 5GB
vSphere Client 1 200MB 1.5GB
SW requirements
1.WiN server 2008/2003 64X or R2
2.SQL 2005/2008 or oracle DB or IBM
3..net frame work
Vcenter Installation
23. Vmware web client
هيلل بديلة طريقةVsphere clientال في للتحكمpoolمن لها الوصول يمكن انترنت صفحة طريق عن
ال طريق عن اخر جهاز ايIP
عمل يتم برنامج عن عبارة وهوinsallال علي لهserverال علي بالدخول يسمح مماVcenterوالتحكم
ال فيPoolال طريق عنweb interfaceال بعض هناك ولكنfeaturesال خالل من تعمل ال التيweb
clientال مثلFT, HA
عمل يتمregisterللVCenterال بداخلweb client
Install Web Client
32. ال في تحدث قد التي المشكالت بعضWeb clientال يعرض ان يستطيع ال انه وهيinventory data
بال الخاصهVcenter: والحل
1- Click Start > Run, type services. msc, and click OK. The Services window opens.
2- Right-click vCenter Inventory Service and click Stop.
3- Click Start > Run, type cmd.exe, and click OK. The Command Prompt window opens.
4- Rename or move the contents of the Inventory Service data directory.
The default location is C:Program FilesVMwareInfrastructureInventory Servicedata.
5- Change directory to the Inventory Service scripts directory. For example, if you
have installed vCenter Inventory Service in the default location, run this command:
cd C:Program FilesVMwareInfrastructureInventory Servicescripts
6- Run this command to reset the vCenter Inventory Service database:
createDB.bat
7- Run this command to update the stored configuration information of the Inventory Service:
register.bat current_vCenter_Server_FQDN vCenter_Server_HTTPS_port
For example:
register.bat machinename.corp.com 443
33. 8- Restart vCenter Inventory Service.
To restart the service, in the Services window, right-click vCenter Inventory Service and
click Start.
34. Virtual Machine
What is virtual machine?
هوعن عبارةOSوapplicationعليhypervisor
VM types
VM version 8 :
Support up to :
46GB memory limit
8processor limit
01 network adapter limit
2TB disk size limit
Compatible with :
ESX 5.0
Fusion 4.0
Workstation 8.0
VM version 7:
Support up to :
32 GB memory limit
8 processor limit
10 network adapter limit
2 TB disk size limit
No HD Audio
Compatible with :
ACE 2.5-2.7
ESX 4.x
ESX 5.0
Fusion 2.x
Fusion 3.x
Fusion 4.0
Server 2.x
Workstation 6.5
Workstation 7.x
Workstation 8.0
Feature/Version V. 8 V. 6.5 - 7.5 V. 6.0 V. 5.x V. 4.x
Memory limit 64 GB 32 GB 8 GB 3.5 GB 3.5 GB
Processor count 8 8 2 2 1
# network adapters 10 10 10 4 4
Disk size limit 2 TB 2 TB 950 GB 950 GB 128 GB (IDE)/ 256GB (SCSI)
USB 2.0 support ¤ ¤ ¤ ¤
Support for snapshots ¤ ¤ ¤ ¤
Support for 64-bit guests ¤ ¤ ¤ ¤
3D graphics acceleration ¤ ¤ ¤ ¤
Cloning ¤ ¤ ¤ ¤
35. Multiple monitor support ¤ ¤ ¤
Battery status ¤ ¤ ¤
VMCI support ¤ ¤ ¤
CPU hot plug ¤ ¤
Device hot plug ¤ ¤
Memory hot plug ¤ ¤
LSI Logic SAS controller ¤ ¤
Printer support ¤ ¤
HD audio support ¤
How to install Vertual machine ?
لعمل طرق عدة هناكinstallلـVM:
Create VM
عمل طريق عنVMال وتحديد البداية من جديدةresourcesبها الخاصة
VM appliance
تحميل طريق عن وذلكapplianceعن عبارة وهي جاهزةOSالي يحتاج ال جاهزinstallوتوجد ،
ال هذا الستخدام طريقتينappliance
0-viaDownload the appliance from the VMware market place and import it to ESXI server
(deploy OVF template)
2-via (Browse VA Market Place)Pass the download link to ESXI server
Convert VM
تحويل طريق عن وذلكOSمنP2VاوV2Vمنstorageاليstorageاخري
NIC Types
E1000ال مع يستخدم :WIN7, WIN2008, WIN xp
VMXNET3ال مثل :E1000ال يدعم ولكنdirect pathال وtcp/ip overloadال وIP v6
ال معني ماTCP/IP overloadيؤدي ، الشبكة علي ضغط وجود حالة في :1علي ضغط وجود الي لك
ال كارتNICال باستقبال يقوم الذيdataال الي وتمريرهاProcessorال هذه يضع الذيdataال في
memory bufferال الي تمريرها قبلapplication
ال كروت تحتوي لذلكVMXNETعليOffload Engine)TOE (TCP/IPوهوprocessorفي موجود
ال كارتNICال من بدال يعملProcessorال ويمرر للجهاز االصليdataال اليRAM Bufferبدون مباشرة
ال علي المرورProcessorال علي الحمل يقلل وهذا ،االصليProcessor
HDD Types
Thick Provisioning Lazy Zeroedانشاء يتم :VMDK fileال من المساحة هذه وحجزphysical
HDDال ولكنVMDK blocksعلي تحتوي وال فارغة تكونzeros
36. Thick Provisioning Eager Zeroedانشاء يتم :VMDK fileال من المساحة هذه وحجز
physical HDDال ولكنVMDK blocksالفارغة تكونكتابة يتم حيثzerosبهاعمل حالة في ويستخدم
arrayوlunsللSAN Storage
Thin Provisioningانشاء يتم :VMDK fileواضافةheaderللـ الكلية المساحة علي يدل فقط
Virtual HDDتكون لن المساحة هذه ولكنallocatedال عليPhysical HDDحسب حجزها يتم وانما
لل الفعلية المساحةVMDKال في المستخدمة المساحة يوفر مماphysical HDD
Virtual disk options
Persistent:ال يقوم حيثHDDال علي تمت التي التغييرات بجميع باالحتفاظVMعمل تم اذا حتي
restartلها
Nonpersistent:ال يقوم وهناHDDجميع بمسحالتغييراتعمل تم اذا له االصلي الوضع الي والرجوع
restartللVM
VMware VCenter Converter
ال تحويل في يستخدم مجاني برنامج هوphysical machineاليvirtual machineتحويل ويستطيع
ال من العديدVirtual machinesالوقت نفس في
عمل ويتمinstallللVMWare converterمتصل يكون ان بشرط الشبكة علي موجود جهاز اي علي
بالESX serverال والجهازphysicalعمل يشترط وال ،تحويله سيتم الذيinstallationال جهاز علي له
VCenterال اوAdministrator
ال استخدام يمكنVMWare converterك:ـ
Disaster recovery tool:عمل يمكن حيثP2Vللphysical machinesفي اخري مرة اعادتها ثم
ال في مشاكل حدوث حالةphysical machine
P2V
P2P
V , Sun to ESX server-Convert from workstation, hyper
Convert from workstation to ESX server
Convert from image (ghost) to virtual machine
38. Some of the new features available After the conversion done.
40. ال بعض هناك ولكنfeaturesال في توجد ال التيversionstandalone:مثل
cheduled conversionsS
Recurring conversions
CLI (command line interface)
vcenter integrationVMware
old cloning (using a bootcD)C
41. VMWare Tools
ال بعض باضافة يقوم اضافي برنامج هوfeaturesال اليvirtual machine: مثل
1.ال تحسينVGA resolution
2.ال كروت بعض سرعة تحسينNICمثلالVMXNETال بعض وتفعسلfeaturesتعمل ال التي
ال في تلقائياVM
3.ال بين التنقلGuestوالhostلعمل الحاجة بدونALT+CTL
4.تشغيلscriptsال فيstartupال اوshutdownبال الخاصVMachine
5.باستخدام يسمحshutdown guest and restart guestال من بدالpower off and
restart features
a)ال ان هو بينهم والفرقpower offبعمل يقومhardware restart/ power offيضر وهذا
بالOS
b)ال بينماrestart guest and shutdown guestبعمل يقومsoftware restart and
shutdown
Edit Vertual Machine and VMWare options
Boot Options
ال يوجدBootال فيVMwareال مثلphysical machinesنستطيع ال قد سريع بشكل يتم ولكنه
علي الضغطF2فهناك لذلك عليه للدخولoptionال عرض وقت في بالتحكم يقومBoot screen
42. هناك ان كماoptionاسمهforce boot setupال يجبر ان وظيفتهvirtual machineالدخول عليالي
الboot screenالقادمة المرة في
هناك ان كماoptionاسمهfailed boot recoveryال فشل حالة في يستخدمvirtual machine
ايجاد فيboot deviceبعمل فيقوم خالله من للدخولretryللbootمحدد وقت بعد
Swapfile location
ال في ايضا يوجدVMware optionsبال خاص جزءlocationswap fileال تغيير يمكن حيثdefault
pathاخر مكان اي الي
43. Memory /CPU Hotplug
هوoptionال بعض في يظهرOSال مثلWIN 7, WIN 2008اضافة امكانية يتيح وهوmemoryاو
CPUال اليVirtual guestال ايقاف الي الحاجة بدون عمله اثناءGuest
ال ايقاف يجب ولكنtGuesعمل من والتمكن الخاصية هذه لتفعيل اوالhotswap
44. Vertual machine files and configuration
ال تعمل عندماvirtual machineبـ تقومcreateلـfolderال بداخلDatabaseبال الخاصةESX
serverال بعض علي يحتويfiles
45. ال بعض هناك ان سنجدfilesواهمها, vmxf, .vmdk.vmx
ال وملف.vmxال ملف هوconfigurationبال الخاصVertual machineوينصي كملف فتحه مكن
ال علي التعديل هذا وسيظهر عليه والتعديل عاديVMال تعمل والVMبدونه
ال ملف وهناك.vmdkال يعتبر الذيHard diskال جميع علي يحتوي الذيapplicationsال تعمل وال
VMبدونه
ال ملف وهناك.vmxfال اعدادات علي يحتوي الذيteamingعمل حالة في ويستخدمteamال بين
virtual machines
ال ملف وهناك.vmsdال اعدادات علي يحتوي الذيsnapshot
ال ملف وهناك.nvramال علي يحتوي الذيBios setting
ال ملف وهناك.vswpال يمثل الذيswap fileال كانت اذا اال يظهر ال وهوmachineحالة في
runningال حالة في مسحها ويتمshutdownال مساحة نفس تأخد وهيRAM
عمل ويمكنdownloadالملفات لهذهاوcopyاوcutعمل يمكن كماmove toالي لنقلهاstorage
اخري
47. Snapshot
حالة حفظ هوguestاي حدوث حالة في السابقة الحالة الي الرجوع يمكن بحيث معين وضع فيfailure
ال حالة في مهم وهو لهtesting
عمل ويمكنsnapshotللguestكان سواءon or offبعمل قمنا اذا ولكنsnapshotللmachine
حالة في فيrunningالـ يشبه ما بعمل سيقوم النه اطول وقت يأخذ فسوفhibernateبعمل يقوم ثم اوال
الsnapshot
49. Clone and template and migration
Clone
الcloneال عمل طرق من طريقة هيvirtual machineعمل طريق عنcopyللmachinevirtual
الموجودة
51. بعمل نقوم عندما انه الحظcloneلguestال فانcopyال نفس ستأخذ الجديدةconfigurationالخاصة
بالguestال نفس لها فسيكون وبالتالي االصليmachine nameال ونفسMAC addressال ونفسSID
سيحدث وبالتاليconflictللnameوالIPوالMAC

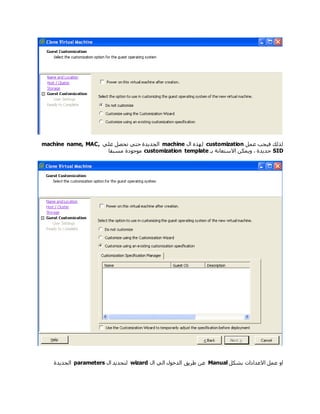

52. عمل فيجب لذلكcustomizationال لهذهmachineعلي تحصل حتي الجديدةmachine name, MAC,
SIDجديدةويمكن ،بـ االستعانةcustomization templateمسبقا موجودة
بشكل االعدادات عمل اوManualطريق عنال الي الدخولwizardال لتحديدparametersالجديدة
58. Template
الtemplateال انواع من نوع هوguestsلعمل كنموذج تستخدم التيnew guestsاوnew copies،وهذا
يسمي النموذجGOLD IMAGEاعداداته او شكله يتغير ال ثابت نموذج وهو
ال تحويل ويمكنguestالي حاليا الموجودtemplateيسمي بماconvert to templateعمل اوclone
templateعلي للحصولcopyكـ تستخدم منهtemplateوتسميclone to template
والguestالي بتحويله سنقوم الذيtemplateحالة في يكون ان يجبshutdown

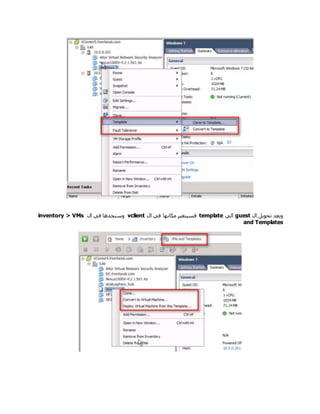

60. عمل ويمكنcloneال هذه منtemplateالي تحويلها اعادة اوvirtual machineنسخة عمل اوvirtual
machineال هذه منtemplateطريق عنthis Template”“Deploy Virtual Machine from
Migration

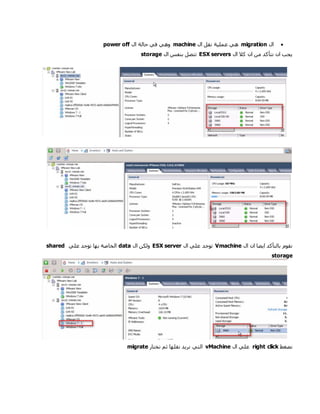

الMigrationال نقل عملية وهي الهجرة تعنيvirtual machineمنserverاليserverاخر
لل انواع عدة وهناكmigrationمثل
61. ال نقل يمكن حيثconfiguration file .vmxال نقل او ، فقطstorage .vmdkكليهما او ، فقط
62. Storage
ال عن اوال سنتحدثstorageال فيVirtual technologyعام بشكل
Storage type
لل اساسية انواع اربع هناكstorage
1- DAS: Direct attached storage
اي وهيstorageال علي مباشرة متصلةmother boardال مثلSATA HDD, SCSI,ATAوهي
العادية الكمبيوتر اجهزة في الموجودة
2- SAN: Storage Area Network
عن عبارة وهيstorageال من مجموعة عن عبارة وهو ،الكبري الشركات تستخدمهHDDساشيه داخل
ال علي تتصلserverطريق عن الخارجيfiber cable
3- ISCSI: Internet Small Computer System Interface
ال انواع من نوع وهيSASال عن ويختلفSCSI HDDالقديم
4- NAS: Network Attached Storage
عن عبارة وهيstorageكـ تظهرshared folderال فيserversبها المتصلة
63. Data transfer
ال مع بها التعامل يتم التي الطريقة هيstorageال لنقلdataال باختالف وتختلفlevelstorage
Block Level
عن عبارة هوstorageاوHDDكـ اضافته يتمpartitionال في ويظهرDisk Managementال مثلC:, D:,
بال معه التعامل ويمكنformatعادي بشكل
ال مثلSAN, ISCSI
File Level
عن عبارة هوstorageكأنها تظهرshared folderاخر بتعبير اوfile serverبهshared folderالتعامل يتم
ال طريق عن معهshareعمل ويمكن ،map network driveعمل يمكن وال لهmap partition
ال مثلNAS
Compare storage
64. الNAS storageال من مجموعة عن عبارة هيHDDتكون قد شاسيه داخلSATAال هذه وتتصلHDD
خالل من بها التحكم ويتم بعضها معOSبها خاص
ال هذه وتتصلstorageال عليserversطريق عنNIC (RJ 45)
ال ان عيوبها ومنperformanceضعيفة
الSAN storageال عادة تستخدمfiber channelsال فيcommunicationال بينserversوال
storageعالية سرعة ذات وهي
ال بعض وهناكSAN storageعلي ايضا تحتويISCSI Interface (RJ 45)ال مع التعامل تستطيع حتي
serversال تدعم التيISCSIال تدعم والFiber
و عالية سرعة توفر انها مميزاتها ومنperformanceعالي
والSANوالISCSIكبير بشكل متشابهينال في حتيtechnologyال هو بينهم االهم والفرقinterface
ال من الخارجstorage
: Direct attached storageDAS
ال هيHDDتركيبها يتم التيlocallyال داخلmachine
ATA
علي ويحتوي الوجود نادر االن اصبح40 bin
65. SATA
لل بديلATAتقريبا والسرعة الحجم ونفس5100او7200 rpmال شكل في يختلف ولكنهdata cable
ال في بكثرة وينتشرPCsال وليسserversالسرعة بطء بسبب
SCSI
ال انواع من نوع هيHDDال في طويلة لفترة استخدمت التيserversعلي يحتوي56 binكبير وهو
الي يصل حيث الحجم3.5 inchاكبر وسرعاته7200 rpmاوrpm10000
SAS
ال عن بديال ظهرSCSIالي يصل حيث حجما اصغر وهو2.5 inchوسرعاتهrpm1000اوrpm15000
ال وجميعserversعلي تحتوي االنSAS
66. SSD (solid state drive)
ال من احدث تكنولوجيا هيSASال تحويل علي تقومmediaال في الموجودةserversاليChipsهو كما
ال في الحالflash memoryالي السرعة تصل حيث السرعة زيادة الي يؤدي مما
بعمل ينصح ال انه االعتبار في الوضع ويجبvirtual machinesال عليDAS storageال اوlocal HDD
من باالستفادة لنا يسمح ال النهHA features
: Storage Area NetworkSAN
ال انواع اهم وهوstorageال في تستخدم التيvirtualizationال بعض وهناكfeaturesتعمل لن التي
ال علي االSANال اوISCSI
SAN Topology
67. الSANعن عبارةdeviceال من مجموعة علي يحتويHDDلل مخصصهSANتكون قدSASاوSATAاو
SSDعمل ويتم ،manageال لهذهHDDsطريق عن(OS)softwareinternalمن عليه الدخول يمكن ال
الخارجاستخدامه يتم ولكنوعمل فيها بالتحكمRAIDال من مجموعة الي وتقسيمهاLUNs
وال)umbernnituogicallLUN (ال تقسيم طريقة هيdataال يقوم حيثLUNال من اجزاء بتجميعdata
ال جميع منHDDsويمثلب هـpartitionال وهذا ،LUNبشكل والكتابة بالقراءة يقوم حيث كبيرة فائدة له
ال بتجمع يقوم النه جدا سريعdataمن اكثر منHDDمجمعة بسرعتهم فيستفيد
ال ويتصلSANبالfiber switchطريق عنstorage processor (SP)عن عبارة وهوfiber interface
يسميHBA (Host Based Adapter)ال ويخرجfiber channelال منfiber switchال اليserver
علي يحتوي الذيHBAايضا
ال يحتوي ان يفضلSAN storageعلي2 SPبـ يتصلوا2 switchesوكلswitchبالـ يتصلserverوذلك
ال لتقليلdown time
SAN Component
68. Storage devices
ال تمثل وهيHDD
LUNS
ال تمثل وهيpartitions
RAM+Cache
ال بنقل يقوم الذي وهوdataال منLUNSال اليSP
Processor
لعملhandlingللdata
Internal Software
ال لتقسيمHDDال وعملRAIDال من والكثيرfeaturesال مثلBackup
69. SP
ال هوfiber interfaceبال الخاصSAN storage
: Internet Small Computer System InterfaceISCSI
ال بين كبير تشابه وجه هناكISCSIوالSANال نوع هو وضوحا االكثر االختالف ولكنconnectivityال بين
(SAN storage)ISCSI storageوالswitchطريق عن يتم فهوRJ 45ال وليسFiber channel
ال ويتصلswitchال عليHost (server)كارت طريق عنNICيشترط والHBAال وكارت ،NICيحتوي
عليinitiatorISCSIاوsoftware ISCSIعمل في يستخدمconnectال عليSAN
ISCSI initiator
هوsoftwareاوhardwareال علي موجودserverبال يتصل ان خالله من يستطيعISCSI target
والsoftwareISCSI
71. ISCSI hardware
ال بعض توجدserversعلي تحتويin ISCSI NIC-builtال تشبه وهيNICعلي تحتوي ولكن العادية
in software-builtعمل عن مسئولconnectال عليISCSI tearget
: Network Attached StorageNAS
عن عبارة هوdeviceال من عدد علي يحتويHDDsالنوع منSATAاوIDEاقل وعددها االحوال اغلب في
ال في الموجود العدد منSANاقل وسرعتها
هي المستخدمة البروتوكوالت(Linux), SMB (Microsoft), AFB (Apple)NFS
بها يوجد الLUNعمل يمكن ولكنRAID
72. عمل يمكن الsnapshotوالbackup
عمل يمكنaccessال طريق عن لهاIPبال تعمل وهيfile levelال تظهر حيثHDDكأنهاfolders
ال سرعةtransferال وبين بينها بطيئةServer/hostوالقراءوال والكتابة ةI/Oايضا
ل الثمن رخيصة1منتشرة فهي لك
NAS Topology
ال وهذهHDDsعلي تتصلboardعلي ويحتوي واحدةsoftware applicationلعملmanagement
ال لهذهHDDsال تقسيم مثلHDDsوالsharing features
NAS Connectivity
الconnectivityال بينNASوالservers/hostsطريق عن تتمRJ 45وتستخدمTCP/IP
Virtual storage APP
بعمل سنقومsimulationللStorageمن وذلك: مثل لذلك المخصصة البرامج بعض خالل
serverWindows:ال استخدم يمكنWIN serverالي الجهاز لتحويلNAS storage
Star windال تحويل خالله من نستطيع برنامج هو :serverاليISCSI storage
filerOpen:هوlinux OSبهsoftwareعمل خالله من يستطيعand ISCSINAS
Free NASهو :linux OSبهsoftwareعمل خالله من يستطيعNAS
75. 2.بعمل نقومcreate new file
3-نقومبإعداداتالNFS sharingال عليfolder
ال شكل فيصبحshared folderالشكل بهذا
76. Star wind
عمل في يستخدمISCSI storageال عليWINالبرنامج هذا يكون ان يجب ولكنrunningال تعمل حتي
ISCSI storage،ال ان كماstar windال بعمل يقومHDDكـLUNواحدة
Open filer
بعمل يقوم البرنامج هذاSAN,ISCSI,NFS storageال عليmachineال وتتحولmachineالي
storage
وهو(Centos)Customized Linux OSعلي يحتويSAN and ISCSI Applicationوالshare
servicesال مثلNFS, SMB services
Installing OpenFiler

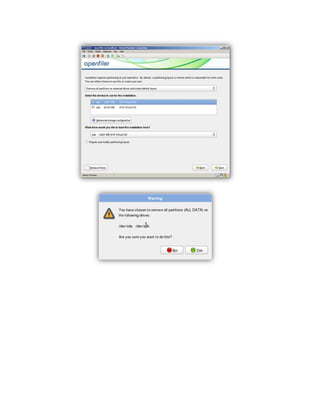

الinstallationنسخة الي تماما مشابهLinux redhat or centosبعمل فنقومnew VMال ونجعل
bootال منopenfiler iso

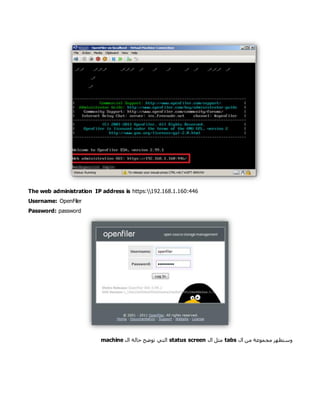

80. The web administration IP address is https:192.168.1.160:446
Username: OpenFiler
Password: password
وستظهرال من مجموعةtabsمثلالscreenstatusال حالة توضح التيmachine
82. Create ISCSI Storage
ال بتحويل نقوم ان اوال يجبphysical HDDاليphysical volumeال في يظهر ما وهوboxلنا فتظهر االحمر
ال جميعHDDsال في الموجودةmachine
بعمل نقوم ثمvolume groupال جميع بها نضعcreated physical volumes
ال هذه بتقسيم نقوم ثمvolume groupالي(LUNs)volumesال في بها التعامل يتم التي وهيstorage
ال ان ونالحظHDDعلي يحتوي االول3 partitions
ال علي بالضغط نقومHDDالشاشة هذه فتظهر مثال الثاني
84. الشكل هذا لنا سيظهر

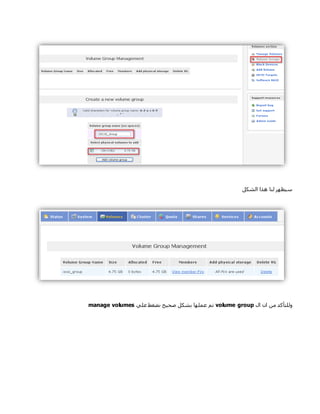

ال ان من وللتأكدvolume groupعلي نضغط صحيح بشكل عملها تمmanage volumes
86. ال علي بالدخول نقوم ثمISCSI targetوسنجدالiqnال في موجودةTarget configurationالتعديل ويمكن
علي الضغط ثم عليهAdd
ال اعدادات فتظهرiqnعليها التعديل ويمكن
87. ال الي نذهب ثمLUN mapping tabال اضافة تم انه فنجدLUNبعمل فنقوم الجديدةmappingلها
88. بعمل نقوم ثمlimitationللIPsعمل لها المسموحaccessال عليstorageبال يعرف ما اوACLطريق عن
الي الذهابsystemال واضافةIPsال فيNetwork access configuration
ال الي العودة ثمvolumesال الي والذهاب اخري مرةNetwork ACLاختيار طريق عن وتفعيلهاallow
89. عمل اردنا واذاauthenticationال الي بالذهاب فنقومCHAP authenticationال وكتابةusernameوال
passال علي الدخول في استخدامهم سيتم الذينstorage
ثمال بتشغيل نقومInitiator’ services‘iSCSI target’ and ‘iSCSI
90. ال في التحكم ويمكنusersال طريق عنAccounts tabال اضافة طريقة واختيارusersال عمل وطريقة
authenticationكان اذاLDAP or Active directory
91. ال اعداد من انتهينا قد نكون وبذلكISCSI storage
ال علي بالدخول االن نقومhostوعملconnectionال عليStorageال طريق عنISCSI initiator
-ال خانة فيdiscoveryال نكتبIPبال الخاصstorage
93. ال نفتح ثمcomputer managementال الي ونذهبDisk managementال اضافة تم انه سنجدStorage
كـ الجديدةpartitionبعمل فنقومinitializationوformattingله
94. Create NAS Storage
: االتي علي التغييرات بعض اجراء مع السابقة الخطوات نفس بعمل نقوم
ال فيvolumes tabبعمل نقومadd new volumeال واختيارvolume typeال عن مختلفISCSI
95. ال الي نذهب ثمshares tabال ان فنجدnew SAN_storageاضافتها تم قد
ال علي بالضغط نقومNAS_storageال في الموجودةshares tab
97. علي وبالضغطmake shareال بعمل نقومrestrictionsبال الخاصةshareالتي البروتوكوالت نوع مثل
ال في ستستخدمshareال مثلNFS, CIFS
99. ال علي الدخول نستطيع وبذلكshared folderال منWINال تفعيل نتيجةSMB serviceالدخول ونستطيع
ال منLINUXال تفعيل نتيجةNFS service
100. ال ان ونالحظNASكـ ظهرfolderال النNASهوfile levelكـ وليسpartitionكالISCSIعمل يمكن ولكن
mapكـ يظهر لكي لهpartition
كاالتي فيظهر
102. ESX-Storage configuration (Add storage to ESX)
عمل كيفية عن االن سنتحدثconfigureللstorageال داخلVMWare Vsphere ESX5ان يستطيع حتي
ال يتعاملESXال معstorageال ان العلم معESXمع التعامل يستطيع3ال من انواعstorageوهيSAN,
ISCSI and NAS (NFS)
Add SAN storage
ال مع التعامل عندSAN storageال انتقال طيفية علي نتعرف ان يجبdataال بينESXI hostال الي
storageال هو وماaddressال يقوم الذيESXال الي للوصول باستخدامهSAN
103. ال ان نجد الصورة هذه فيESXعلي يحتوي2 HBAوكلHBAرقم له(vmhba1 & vmhba2)
ال يقوم ثمESXال بارسالdataال منHBAال اليfiber switch
ال يقوم ثمswitchfiberبإال رسالdataال اليSAN storageال احد عليSP interfacesبتخزينها ليقوم
ال احد عليLUNsال احد بداخلpartitions
وكلSPرقم لها(SP0 and SP1)
وكلLUNرقم لها(LUN8 and LUN9)
وكلpartitionرقم له(partition1, partition 2, …)
ال يستخدمه الذي فالعنوان اذاESXال الرسالdataال اليSAN storage: الصيغة هذه يتبع
Vmhba#:SP#:LUN#:Partition#
vmhba1:0:8:1
vmhba2:1:9:1
Add NAS storage
إلضافةNAS storageال علي بالدخول سنقومstorage tabواختيارadd storage
105. ال اضافة تم وهناNAS storageال اليESXI server
ال ان والحظTypeالنوع منNFS
Add ISCSI storage
ال الضافةISCSI storageال اليESX serverال بالدخول نقومESX serverال منclientVsphereونضغط
ال ونختارconfiguration tab
ال اال يوجد ال انه الصورة في نري كماDAS storageال وهوinternal HDDال فيESX server
ال ان حالة فيESX serverال يدعم الISCSI initiatorبه يوجد والISCSI NICال في الحال هو كماVM
ESX serverفنقومال بتحويلNICاليISCSI NICطريق عناضافةSoftware ISCSI adapter
106. ثمال كارت باضافة نقومNICال اليSoftware ISCSI adapterال طريق عنpropertiesبال الخاصةISCSI
software adapter
علي نضغط ثمADDبيانات باضافة فيقومالNICاليالSofwareISCSI
108. ال ان نجد وهناESX serverبعمل قامconnectال علي والتعرفISCSI storageال واظهارHDDال اوLUNS
109. ال الي ذهبنا اذا اننا المفترض ومنstorage tabال سنجدHDDISCSI
ال اال نجد لم اننا الواقع في ولكنNAS storageوالDASبال الخاصESXI؟ لماذا . فقط
ال النISCSI HDDعمل الي يحتاجformattingالنوع منvmfsال اوDRM
-والvmfsبعمل يقومpartitionالنوع منVMFSوايstorageشكل علي تظهر بداخلهfolders and files
عمل السهل من يجعل وهذاbackupاوcopyال لهذهfiles
-ال بينماDRMبعمل يقومmappingللLUNsلphysical partitionsال عليISCSI Storageنفسها
ال في االغلب في ويوجد منتشر غير النوع وهذاSAN Storage
ال والضافةstorageال علي بالدخول نقومstorage tabواختيارadd storage
ال اختيار ثمDISK/LUNال فتظهرISCSI disk
111. ال بين الفروقات اهم ان سنجد وهنا3-vmfsو5-vmfsال ان هو3-vmfsال تدعمhostsالقديمة(legacy
hosts)قبل ما اوESX5ال بينماvmfsال قبل ما يدعم الesx5
ال ان كما5-vmfsال يدعمHDDمن اكثر2TB
113. Extent Grow (Increase Storage size)
ويمكنال اسم تغييرstorageومساح زيادةتهاعلي الضغط طريق عنproperties
115. Volume Grow (Migrate HDD storage)
من اكثر لدينا كان اذاISCSI HDDاحدهما بحذف فنقوم
ال علي بالضغط نقوم ثمstorageواختيار االوليproperties
118. Virtual Network
ال عن االن سنتحدثvirtual networkال تقوم وكيفvirtual machineبال باالتصالinternet
ال تختلف الvirtual networkال عنphysical networkال نفس فلهمconcept
ال يحتوي ولكنESX serverعليvirtual switchال بين بالربط يقومvirtual machinesوالphysical NIC
بال الخاصESX serverبال ايضا المتصلinternet
عمل ويمكنcreateمن ألكثرvirtual switchالي يصل127 VSwitch
ال وهذاvirtual switchال من العديد علي يحتويportsبال يتصل بعضهاphysical NICيتصل وبعضهابال
svirtual machineتصل وقدال عددportsالي4000 portال من مجموعة وكلportsتسميport group
119. ف اذاكلESX serverعمل بداخله يمكن127 VSwitchوكلVSwitchعلي يحتويportsv256للزيادة قابلة
حتيportv4000
توضيحا اكثر بيانات علي تحتوي التالية والصورة
120. Port types
ال من انواع وهناكports:
1.Virtual machine portsال وهي :portsبال المتصلة العاديةvirtual machines
2.Vkernel portsال وهي :portsبال المتصلةStorageال مثلSAN
3.portsconsoleManagementاوservice console portsال وهيportsمن نستطيع التي
عمل خاللهاmanagementللESX server
ال دمج تم ومؤخراManagement console portال بداخلVKernel portال واصبحVKernel portيقوم
بالوظيفتين
وdefaultbyيوجدmanagement console portو واحدVMKernel portو واحدport groupفقط واحد
علي يحتوي256 virtual portsالي زيادته ويمكن4000 port
VSwitch types
ال من نوعين هناكvswitchs
1.Standar switchهو :switchعلي يوجدserverESXIال بين بالربط ويقوم فقط واحدESXIوجميع
الvirtual machinesمن اكثر لدي كان واذاESXIال فانvirtual machinesكل علي الموجودة
ESXI serverال مع االحوال من حال بأي تتصل الVMachineال عليESXI serverاالخر
والStandard switchال هوdefault switchال في المستخدمVCenter
2.Virtual Distributed switchهو :switchمن اكثر مستوي علي يعملESX serverجميع فان وبذلك
الVMachinesال جميع علي الموجودةESXطريق عن بعضها مع تتصلDistributed switchواحد
: مميزاته
ال في افضل وهوmanagement
ال يدعمVLAN
121. ال يدعمMigrationال باستخدامVMotion
ال يدعمparty developmentrd
3عن عبارة وهيvirtual switchبـ خاصCiscoال علي يوضع
ESXIال مثل ويعملVirtual serverالعاديعمل ويستطيعmanageال لكلVMachines
Standard Switch
ال عدد لمعرفةNICsال في الموجودةESXI server
هناك ان سنجدsNIC2بأسمvmnicال وهوdefault nameللNICالعدد من ويبدأ1
ال نستعرض ولكيvswitchesال في الموجودةESXIالي بالذهاب نقومnetworking tab
122. هناك ان وسنجدstandard switchموجودةby defaultال ان حين فيdistributed switchتوجد الby
default
ال ان وسنجدstandard switchاسمهاvswitch0ال وهوdefault nameللstandard switchوينقسم
: الي
1-Physical partال علي ويحتوي :physical NIC (vmnic0)
2-Virtual partعلي ويحتوي ::
a.Virtual machine port groupال علي ويحتوي :(EXAM1, EXAM2)virtual machines
بال المتصلةSwitch portsوby defaultال اسم يكونVmachine groupهوVM Network
b.VMKernel portال وهو :portبال يتصل الذيstorageعمل خالله من ونستطيعmanagement
للESXIله ان ونالحظ ،IP: 192.168.74.203ال وهوESXI IP
scenariosVirtual Network
ال بعض بعمل االن سنقومscenariosال ربط طيفية عنVMachinesمختلفة بطرق
Local LAN Scenario
بعمل االن سنقومlocal port groupبـ ربطها بدون فقط داخليا تعملphysical NIC
123. ال منNetwork categoryعلي نضغطadd networkلنا فيظهرwizard
ولعملVMachine port groupنختارvirtual machineال كل سيظهرNICsال في الموجودةESXI server
بعمل نقوم ولكنناuncheckال لجميعNICsال النlocal networkالي تحتاج الphysical NICs
ال خانة في والحظpreviewال اسم انVirtual machine port groupهوVM Network2هذا تغيير ويمكن
االسم
124. ال اسم بكتابة نقوم ثمport groupوالVLAN no.لها استخدام هناك كان اذاال اسم ان والحظVirtual
machine port groupالي تغيرLocal Port Group
ال توضح التي الصورة بهذه االعدادات هذه ستظهر ثمport groupالجديدة
125. ال اضافة تم انه وسنجدPort groupال في الجديدةconfiguration pageبداخلVswitchجديدةمتصلة غير
اي عليphysical NICال ان ونالحظPort groupاي من خاليةvirtual machines
ال بإضافة االن نقومVirtual machinesبعضها مع ستتصل التيLocally
ال الي نذهبVMachinesال علي الموجودةESXIال اعدادات الي ونذهبNIC
126. ال لنا ستظهرnetworksالمتاحة
ال اضافة تم وهنا2 virtual machinesال اليlocal port groupالجديدةفيvirtual switchجديدةوهذا
الvswitchبأي متصل غيرNIC
Physical NIC load balance (one VSwitch with multi physical NIC) Scenario
ال فيdefault settingال ترتبطVswitchبـphysical NICال ربط يمكن هل ولكن ، فقط واحدةVswitch
بأكثرمنphysical NICعمل يمعنيredundant pathللVswitchاوload balanceال لتقسيمLoad
من اكثر عليNIC
127. ال الي الذهاب طريق عن ذلك يمكن نعمpropertiesبال الخاصةstandard switchاضافة نريد التيphysical
NICلها
ال في ستظهرports tabال تفاصيلStandard switch
ال هذا ان يظهر حيثswitchعلي يحتوي120 portsال واسمport groupهوVM Network
ال الي االن نذهبNetwork adapter tabال فتظهرNICحاليا المستخدمة
129. علي الضغط وبعدnextال خصائص بعض لنا يظهرNICال و االستخدام افضلية مثلStandby cardوالactive
cardال حالة في وذلكfailover
130. ال في التحكم ويمكنpriorityوالstandby NICطريق عنmove up/down buttonال ان حالة وفي ،2
NICsحالة فيactiveكـ فسيعمالنload balancerاحدهما كان اذا بينماactiveواالخرstandbyفسيعمالن
كـredundant path
نضغط ثمNextثمfinishال اضافة تم انه وسنجد ،ICNالجديد
131. Multi VSwitches with one/multi Physical NIC scenario
ال من المزيد باضافة نقوم البداية فيNICsلل خطوة وهيtestفقط
علي اخري مرة بالضغط نقومAdd NetworkواختيارVirtual Machine
بعمل نقوم ثمcreateلـstandard switchال واختيار جديدةNICsبها ستتصل التي
لل اسم نختار ثمPort groupوليكنInternet LAN
132. اضافة تم انه النهاية في وسنجدSwitchعلي يحتوي جديدVM port groupبـ وتتصل2 NICs
ال اضافة ويتمvirtual machinesالسابقة الطريقة بنفس
Create many port groups in the VSwitch
ال فيscenarioباضافة سنقوم السابقport groupال في اخريvswitch2علي الضغط طريق عن
properties
133. التالية الصورة فتظهرال نوع فنجدVswitchال علي يحتوي الذيPortsال ايضا وسنجدport groupالتي
وهي سابقا اضفناهاInternet LAN
ال نوع نختار ثمPort groupاضافتها المراد
134. : اختياران لدينا وهنا
1-Virtual machineلعملportsبال تتصلinternel virtual machines
2-VMkernelلعملPorts: وظائف عدة لها
a.ال هذه تستخدمportsللESXI traffic management
b.بال لالتصالstorageخارجية
c.لعملfault toleranceاوHA
سنضيف اننا لنفترضVMkernel portكـ ونستخدمهmanagement
137. ال صفحة فتظهرpropertiesبال الخاصةswitchال علي تحتوي والتيgeneral properties
ال صفحة ومنgeneralال عدد نغير ان يمكنportsال فيswitch
ال في التحكم ويمكنMTUال حجم وهوpacketال من تخرج التيswitch
ال بينماsecurity tabال علي تحتوي فهيpoliciesبال الخاصةVswitch:وهي
138. 1-Promiscuous modeوهو :switch modeبعمل يسمحsniffاليdataاي عليportال فيSwitch
وأيdataال بين تنتقلVmachinesال هذا تفعيل تم واذا ،optionحدوث الي فيؤديtrafficجدا عالي
2-MAC address change:by defaultعمل عند انهnew VMبعملcustom MACال وفي ،physical
devicesال تكونMACال في بينما تتغير وال ثابتةVirtual machinesحالة في مفيد وهذا ، تغييرها يمكن
الclusteringال حالة في مفيدة وهي ،receiving packets
3-Forged transmitsال مثل :MAC address changesال حالة في يستخدم ولكنهreceiving
ال عن اماtraffic shaping tab
الtraffic shappingال حجم تحديد هوtrafficالي والداخل الخارجكلVNICفيالswitchتحتوي وهي
: علي
Average BWال حجم متوسط :BWال من يخرج الذيswitch
Peak BWال :MAX BWال من بخروجه المسموحswitch
Burst sizeال يصل :BWال اليBeakبكمية السماح يتماخريال منdataال علي زيادة بالمرورBeak BW
تسمي الكمية وهذه ، الباقي ومنعburst size
عمل يمكنtraffic shappingمستوي عليPortفقط واحد
139. ال عن واماNIC teaming tab
فهذاب خاص الجزءعمليةالload balanceمن اكثر وجود حالة في تتم التيPhysical NICللVswitchوكما
ال فهذا الصورة في نريswitchعلي يعمل2NIC (vmnic2, vmnic3)
ال يقوم كيف تحدد الصورة اعلي في الموجودة واالختياراتswitchبعملload balanceال بين2 NICsومتي
تتم
1.Load Balanceال بها سيتعامل التي الطريقة تحدد :Vswitchال معdataوتخرج تدخل التيوذلك
بال باالستعانةNIC IPوالswitch ports
140. a.Route based on the originating virtual port IDال يقوم وهنا :switchال بتمريرdata
ال حسبportمنه خرجت التيال خرجت فاذا ،dataمنoriginal portال فسيقوم معين
switchال باستقبالdataال نفس علي العائدةportمنه خرجت التي
b.Route based on IP hashال سيقوم وهنا :Vswitchال بتمريرdataال والي منNIC
ال حسبsource IPمنه خرجت التي
c.Route based on MAC hashال سيقوم وهنا :Vswitchال بتمريرdataال والي منNIC
ال حسبMACPhysicalمنه خرجت التي
d.Use exploit failover orderال استخدام ترتيب وهو :NICsال اوpriorityهناك وهل
standby NIC
ال يعرف فكيف اذاswitchهناك انfailureال الي بالتحويل يقوم لكيstandby NIC،
2.ال من هذا تحديد يتمNetwork failover detection option: مثل الخيارات بعض علي يحتوي فهو
141. a.Link status onlyال ان وهي :switchبعمل يقومdetectللlinkstatكانت اذا ما لتحديد
pluginامunpluginبال متصل ايcableال او
b.Beacon probing:ال يقوم ان وهوVswitchبعملpingال عليphysical interfaceويقوم
ال حالة بتحديدNICمن واالنتقالNICال حسب علي اخر اليreply
3.Notify switchesان حالة في تحدث وهي :NIC failureارسال يتم حيثnotificationال الي
switchوالports
4.Failbackال رجوع حالة في ان تعني وهي :faild NICاعاد سيتم فهل العمل اليال ةtrafficال من
standby NICال اليPrimary NICال ام اخري مرة
Port Group properties
142. ال نفس سنجدoptionsال في وكذلكVMkernelال وجود فيها يزيد ولكنmanagement IP
VDS (Virtual Distributed switch)
عن عبارة هوVSwitchعمل يستطيعconnectمن اكثر بينVmachineمن اكثر عليESXIكل الصورة وفي
ESXI serverعليه يطلقhost
143. فلدينا الصورة في نري وكما2 ESXI servers (hosts)علي يحتوي منهم وكلVMachinesكل يستطيع ولكي ،
الVmachinesبـ يتصلوا ان يجب بعضهم مع االتصالVSwitchعليه يطلق واحدVirtual Distributed switch
فال اذاDistributed switchمن اكثر هناك كان اذا اال يستخدم الhost (ESXI)ال في موجودينVCenter
والVcenterال يريVDSال كل علي الموجودينhostsوكأنهمVDSواحد
يوجد لم وانVCenterعمل نستطيع فلنVDSعمل ويتمmanageللVDSال طريق عنVCenter
How to create VDS
الي بالذهاب نقومInventory > Networking
VDS Properties 5.0 Limit 5.1 Limit
Number ofVDS per vCenter Server 32 128
Number ofStatic Port Groups per vCenter
Server
5,000 10,000
Number ofDistributed Ports per vCenter
Server
30,000 60,000
Number ofHosts per VDS 350 500
145. ال نختار ثمVDS version
لل اسم نختار ثمVDSعدد ونحددNICsالال في موجودةVDS
146. بطريقتين نتعامل ان يمكن هنا ومن:
laterAdd host:ال بعمل نقوم انVDS settingال اضافة وتأجيل فقطHostsوالNICsوالPort groups
)افضل بهذا (وسنقوم
Add hosts now:ال باضافة نقوم انHostsوالNICsوالPort groupsال نفس فيWizardال بعمل الخاص
VDS
ال ان الصورة هذه في نالحظ ولكنناESXI serverعلي يحتوي االول4NICsال من تبدأvmnic1وليسvmnic0
ال ان من الرغم عليESXI serverعلي يحتوي االول5NICsمن تبدأvmnic0ال هي فاين ،vmnic0؟
147. الvmnic0هيNICفلذلك ،)الحقا سنراها معينة حاالت في (اال اخري مرة استخدامها يمكن فال اصال مستخدمه
هنا تظهر ال
نضغطnextلل النهائية الصورة فتظهرswitchال اسم ان نري وكماswitchاصبحVDS1علي يحتوي وانهport
groupبال ويتصل فارغةswitchال من مجموعةuplinksال اوNICsال مع االتصال في ستستخدمESXI
servers
نضغط ثمfinish
هناك ان الصورة في كما فيظهر3 VSwitches (2 standard and 1 VDS)ال ويحتوي ،VDSال عليUplinks
وport group
Add hosts to VDS
ال بتحديد االن نقومhosts (ESXI)بال ستتصل التيVDSاختيار طريق عنadd host
148. ال فيظهرESXI servers (hosts)بال المتصلةVcenterوالPhysical NICبهم الموجودة
ال عدد ان نري وهناNICsحتي ظهر قد الحقيقيvmnic0ال عمل اثناء مختفيه كانت التيVDSال ان ونالحظ ،
vmnic0ال خانة تحت موجودةin use by switchوالVSwitchالمتصلههو بهvSwitch0
ال فنحتار لذلك حاليا نستخدمه لن ولكنvmnic1اساسا (وهو مستخدم الغيرphysical NIC)
149. او بربط نقوم ثمmigrateال هذاVmnic1ال في الموجودESXIبالVDSال في الموجودVCenterبشرط ولكن
هناك يكون انport groupال علي عملها تمVDSقد نكن لم فان ،بعمل قمناport groupنقوم فلن االن حتي
ال او الربط هذا بعملmigration
لدينا ان تظهر الصورة وفيPort groupتسميdvportgroupبـ برطها نريد اننا او موجودة غير انها سنعتبر ولكننا
port groupفنختار الحقا عملها سيتمDo not migrate
نضغطnext
ال توضح التي الصورة هذه لنا تظهرVmachinesال علي الموجودةESXI serverسنتجاهلها ايضا ولكننا االول
بـ نربطها ان نريد الننا االنport groupالحقا بعملها سنقوم
نضغط ثمnext
150. ال توصيل تم انه يظهر وهناphysical host NICsبالsSwitch uplink
نضغطfinish
ال تظهر وهناuplinksوالportsو استخدامها تم التيال هذه حالةuplinksهيup
Add port group to VDS
بعمل االن نقومport groupاختيار طريق عنnew port group
151. ال اسم نختار ثمPort groupال وعددportsبها الموجودة
ثمnextثمfinish
ال عمل تم قد انه نجدport groupالجديدة
Migrate VMachines between Hosts
ال بنقل االن سنقومVmachineال احد منHosts (ESXI)ال اليhostاختيار طريق عن وذلك االخرMigrate
Virtual Machine Networking
152. ال اختيارات لنا فتظهرMigrationال وهيsource networkال وهيport groupتتصل التيبال
VMachinesوالDestination networkال وهيport groupال اليها ستنتقل التيVMachines
نضغط ثمnext
ال جميع االن تظهرVmachinesال في الموجودةport groupاخترناها التي(VM Network)
ال بتحديد فنقومVmacineنقلها نريد التي
153. نضغط ثمnext
ثمfinish
ال نقل تم قد انه تظهر وهناEXAM2اليEXAM port group
Add new host NIC to VDS
نصل ان اردنا اذاsNICاخريال بينHostsوالVDSبعمل نقومmanage hostsوليسadd hostال الن
Hostsذلك قبل اضافتهم تم
154. ال لنا فيظهرhostsال علي المتصلةVCenterال نحدد ان منا ويطلبhostsنضيفها ان نريد التي
ال جميع باستعراض يقوم ثمNICsال في الموجودةhostsال الختيارNICاضافته نريد الذي
باختيار مثال نقومNICال علي مسبقا متصلStandard Vswitchوهوvmnic0
ال هذا ان تقول تحذيرية رسالة لنا فتظهرNICعلي يتصلVMkernel port groupال فيvswitch0فهل
ال الغاء في ترغبmigrationبعمل تقوم ان تريد امmigrationعليport groupاخري
ال نختارport groupوليكن استخدامها نريد التيExam Port Group
ال فتظهرVMachinesال بداخل الموجودةhostsاي نقل نريد كنا اذا عما ويسألVMachinesال هذه علي
Hostsال ام
155. نضغط ثمnext
ثمfinish
نأخذ ان يجب ولكنا فيالال بنقل االن نقوم اننا عتبارportVM kernelيحدث فقد لذلك حاليا المستخدمه
disconnectال بينVcenterوالESXIال واليها منها سننقل التيvmkernel ports
VDS settings
VDS summary
ال هذا في يظهرsummaryال عددhostsال وعددVmachinesاخري وبيانات
156. ال من االعدادات بعض عمل ويمكنcommands tab
VDS ports
ال لعرضphysical portsوالvirtual ports
عمل ايضا ويمكنmonitoringللtrafficوالخارج الداخل
VDS configuration
لعرضswitch mapبشكلGUIفيها والتحكم
157. ال هذا ان ونالحظswitchال بخاصية يعملCDP (cisco discovery protocol)وهوcisco propertyما يوضح
ال هيup/down ports
VDS Virtual machines
159. ال اعدادات عمل ويمكنMTUوالdiscovery protocolعمله وطريقة
ال يعمل ان وبمكنCDPكـlistenerاختيار طريق عنlistenال باستقبال فيقومdataال باقي من القادمة
switches
ال يعمل ان وبمكنCDPكـadvertiserاختيار طريق عنadvertizeبارسال فيقومالdataال باقي الي
switches
ال واستقبال بارسال يقوم ان ويمكنdataاختيار طريق عنboth
ال ولمعرفةuplinks adaptersال الي نذهبNetwork adapter tab
161. ال اسم تعديل يمكنuplink portلها وصف وكتابة
لل اعدادات عمل ويمكنpoliciesال في هي كماstandard switchعمل يمكن هنا ولكنshapingللـ
incoming trafficوالoutgoing traffic
162. Edit port group settings
ال في التحكم يمكنport group nameال وعددportsال تعامل مع التعامل وطريقة الموجودةportsال مع
vMachinesعليها المتصلة
163. ال ويوضحport bindingال تعامل طريقةports groupال معvMachines: بها المتصلة
Static bindingال بتثبيت تقوم :portsبكل المتصلةvMachine
Dynamic bindingال بتغيير تقوم :portsبال المتصلةvMachines
ال اعدادات ان كماpolicyلل ايضا مشابهةswitchال مستوي علي تعمل وهيswitchوالport groupوال
ports
VDS Configuration
ال خالل منconfiguration tabعمل نستطيعcreatinonلـVKernel adapterعلي بالضغط وذلك
virtual adapter > addconfiguration > manage
سنضيف كنا اذا ما تحديد ثمAdapterبدمج سنقوم ام جديدadaptersال هذا الي اخريVDS
164. بعمل قمنا واذاadapterف جديدال هذا وظيفة تحديد يمكنadapter:
عمل في سيستخدم هلVmotion
عمل في في سيستخدم امfault tolerance
عمل في سيستخدم امmanagementللـtraffic
بعمل قمنا اذا اماmigrateلـvirtual adapterفسنختار مسبقا موجودMigrate existing virtual adapters
167. ال عدد تغيير ويمكنportsال في الموجودةVDSعلي الضغط طريق عنproperties
عمل ويمكنenableللـIP v6ال فيVDSال طريق عنpropertiesبال الخاصةNetworking
169. High Availability (HA)
High Availability (HA) with VMware
What is HA
ال تعتبرHAال مميزات اهم منvirtualizationال يصبح قد بلvirtualizationال بدون الفائدة عديمHAحيث
ال انHAال الغاء او لتقليل اساسا يستخدمdown time
الHAهوconceptمصطلح اووليسtechnologyوجود عدم عن به نعبرdown time
لعمل عديدة طرق وهناكHAال لتقليل اوdown timeال مثلclusteringوالFTوالSite recoveryال او
DRS
HA Types
Vmotion
وهوطريقةلعملmigrationاونقلmachineمنserverاليserverال نفس علي اخرstorageبشكل
manual
ال في تكمن المشكلة ان يعني وهذاVmachineال في وليسstorageال يكون ان يجب لذلك2 ESXI
serversال نفس علي متصلينstorage
بشكل تتم انها علي التركيز ويجبmanualهناك النtechnologyبشكل تتم ولكن مشابهةautomatic
تسميDRSالحقا عنها سنتحدث
الVmotionال نقل عملية هيmachineعملها اثناء(no down time)
170. الmigrationال نقل عملية هيmachineال حالة في وهيpower off
ال كال ان من نتأكد ان يجبESX serversال بنفس تتصلstorage
ال ان ايضا بالتأكد نقومVmachineال علي توجدESX serverال ولكنdataعلي توجد بها الخاصةshared
storage
نضغطright clickال عليvMachineنختار ثم نقلها نريد التيmigrate
171. : اختيارات مجموعة فتظهر
1-Change hostلعمل وهي :vmotionال نقل ايvMachineمنhostاليhostاخر
2-Change datastoreلعمل وهي :storage vmotionال نقل ايdataمنstorageاخري الينقل اي
ال ملفات(vmdk, vmx files)ال بنفس االحتفاظ معhost
3-Change both host and datastoreال لنقل وهي :vMachineوالdataحالة في تستخدم ولكنها معا
ال انmachineحالة فيpower off
