1. LAPORAN PRAKTIKUM
TEKNIK DIGITAL
(UNIVERSAL NAND GATE)
(MENGGUNAKAN APLIKASI EWB)
(DOSEN PENGAMPU : BEKTI WULANDARI)
DISUSUN OLEH :
DAYA PRISANDI MANDALA
13520244023
KELAS G1.2
TAHUN AJARAN 2013

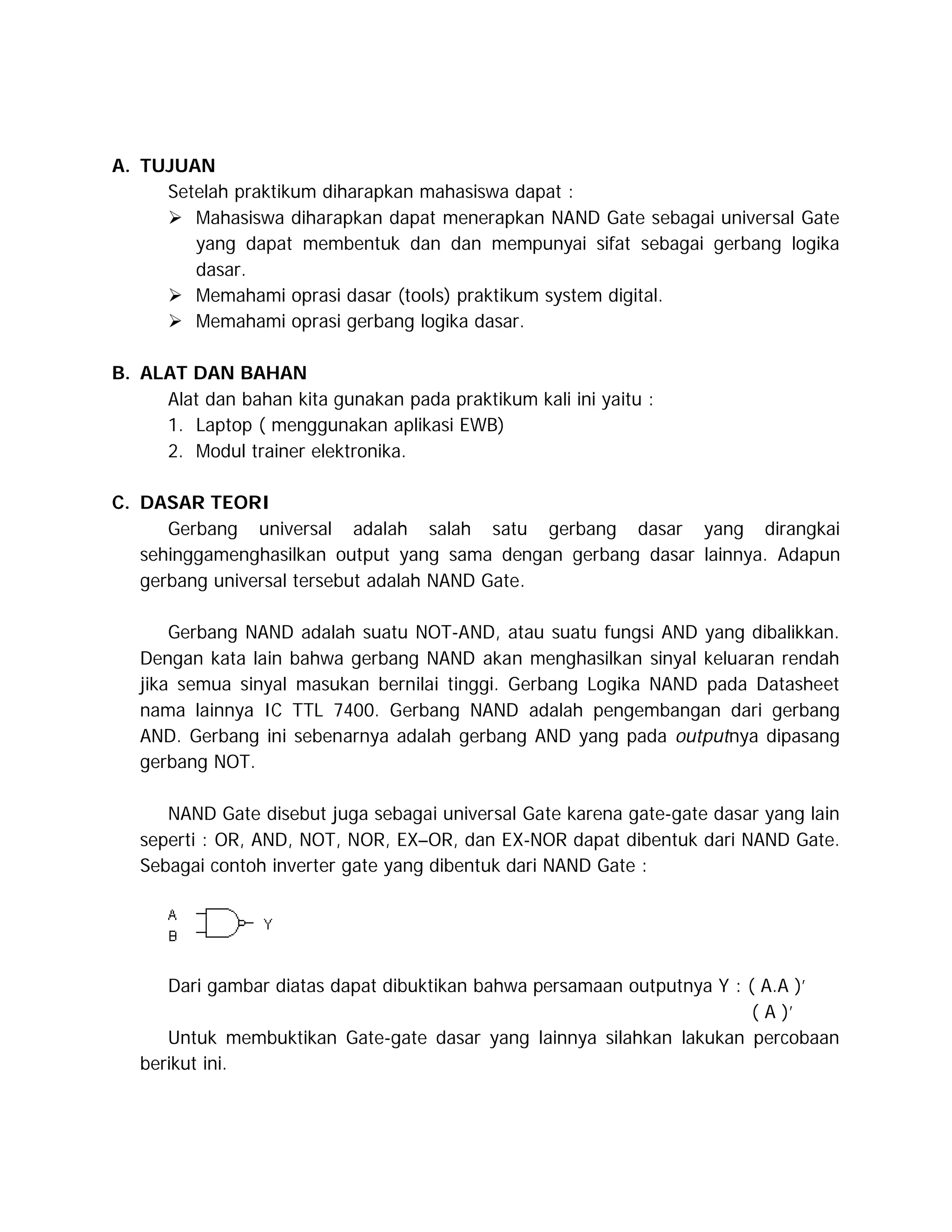

2. A. TUJUAN
Setelah praktikum diharapkan mahasiswa dapat :
 Mahasiswa diharapkan dapat menerapkan NAND Gate sebagai universal Gate
yang dapat membentuk dan dan mempunyai sifat sebagai gerbang logika
dasar.
 Memahami oprasi dasar (tools) praktikum system digital.
 Memahami oprasi gerbang logika dasar.
B. ALAT DAN BAHAN
Alat dan bahan kita gunakan pada praktikum kali ini yaitu :
1. Laptop ( menggunakan aplikasi EWB)
2. Modul trainer elektronika.
C. DASAR TEORI
Gerbang universal adalah salah satu gerbang dasar yang dirangkai
sehinggamenghasilkan output yang sama dengan gerbang dasar lainnya. Adapun
gerbang universal tersebut adalah NAND Gate.
Gerbang NAND adalah suatu NOT-AND, atau suatu fungsi AND yang dibalikkan.
Dengan kata lain bahwa gerbang NAND akan menghasilkan sinyal keluaran rendah
jika semua sinyal masukan bernilai tinggi. Gerbang Logika NAND pada Datasheet
nama lainnya IC TTL 7400. Gerbang NAND adalah pengembangan dari gerbang
AND. Gerbang ini sebenarnya adalah gerbang AND yang pada outputnya dipasang
gerbang NOT.
NAND Gate disebut juga sebagai universal Gate karena gate-gate dasar yang lain
seperti : OR, AND, NOT, NOR, EX–OR, dan EX-NOR dapat dibentuk dari NAND Gate.
Sebagai contoh inverter gate yang dibentuk dari NAND Gate :
Dari gambar diatas dapat dibuktikan bahwa persamaan outputnya Y : ( A.A )’
( A )’
Untuk membuktikan Gate-gate dasar yang lainnya silahkan lakukan percobaan
berikut ini.

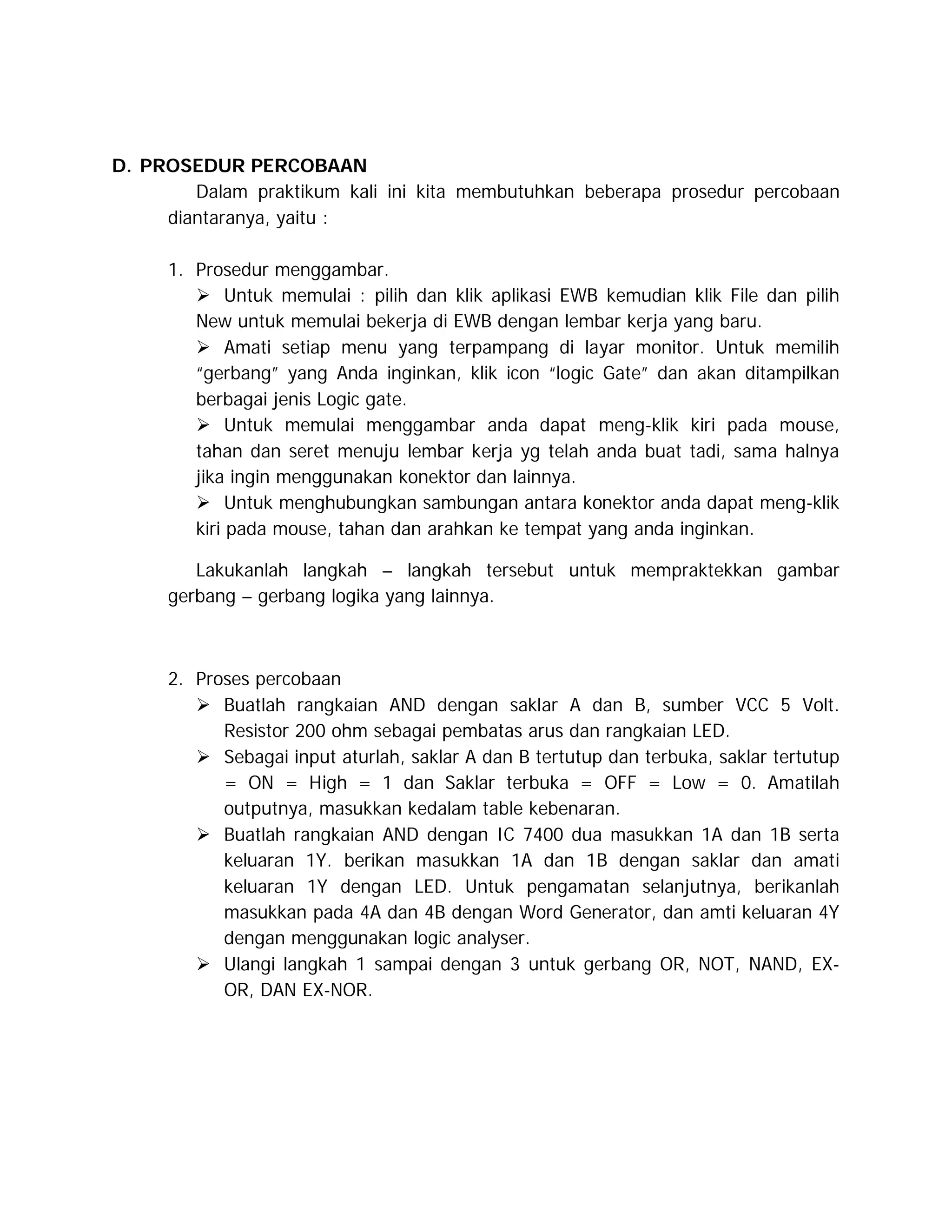

3. D. PROSEDUR PERCOBAAN
Dalam praktikum kali ini kita membutuhkan beberapa prosedur percobaan
diantaranya, yaitu :
1. Prosedur menggambar.
 Untuk memulai : pilih dan klik aplikasi EWB kemudian klik File dan pilih
New untuk memulai bekerja di EWB dengan lembar kerja yang baru.
 Amati setiap menu yang terpampang di layar monitor. Untuk memilih
“gerbang” yang Anda inginkan, klik icon “logic Gate” dan akan ditampilkan
berbagai jenis Logic gate.
 Untuk memulai menggambar anda dapat meng-klik kiri pada mouse,
tahan dan seret menuju lembar kerja yg telah anda buat tadi, sama halnya
jika ingin menggunakan konektor dan lainnya.
 Untuk menghubungkan sambungan antara konektor anda dapat meng-klik
kiri pada mouse, tahan dan arahkan ke tempat yang anda inginkan.
Lakukanlah langkah – langkah tersebut untuk mempraktekkan gambar
gerbang – gerbang logika yang lainnya.
2. Proses percobaan
 Buatlah rangkaian AND dengan saklar A dan B, sumber VCC 5 Volt.
Resistor 200 ohm sebagai pembatas arus dan rangkaian LED.
 Sebagai input aturlah, saklar A dan B tertutup dan terbuka, saklar tertutup
= ON = High = 1 dan Saklar terbuka = OFF = Low = 0. Amatilah
outputnya, masukkan kedalam table kebenaran.
 Buatlah rangkaian AND dengan IC 7400 dua masukkan 1A dan 1B serta
keluaran 1Y. berikan masukkan 1A dan 1B dengan saklar dan amati
keluaran 1Y dengan LED. Untuk pengamatan selanjutnya, berikanlah
masukkan pada 4A dan 4B dengan Word Generator, dan amti keluaran 4Y
dengan menggunakan logic analyser.
 Ulangi langkah 1 sampai dengan 3 untuk gerbang OR, NOT, NAND, EXOR, DAN EX-NOR.

4. E. ANALISA DAN PERCOBAAN
 NAND GATE (DENGAN IC 7400)
INPUT
A
0
0
1
1
B
0
1
0
1
OUTPUT
Y
1
1
1
0
Gerbang logika NAND pada dasar nya memiliki sifat yaitu, jika inputnya bernilai
0+0 maka outputnya akan bernilai 1, sebaliknya jika outputnya bernilai 1+1 maka
outputnya akan bernilai 0, kemudian jika input bernilai 0+1 maka outputnya akan
bernilai 1, serta jika inputnya bernilai 1+0 maka outputnya akan bernilai 1.

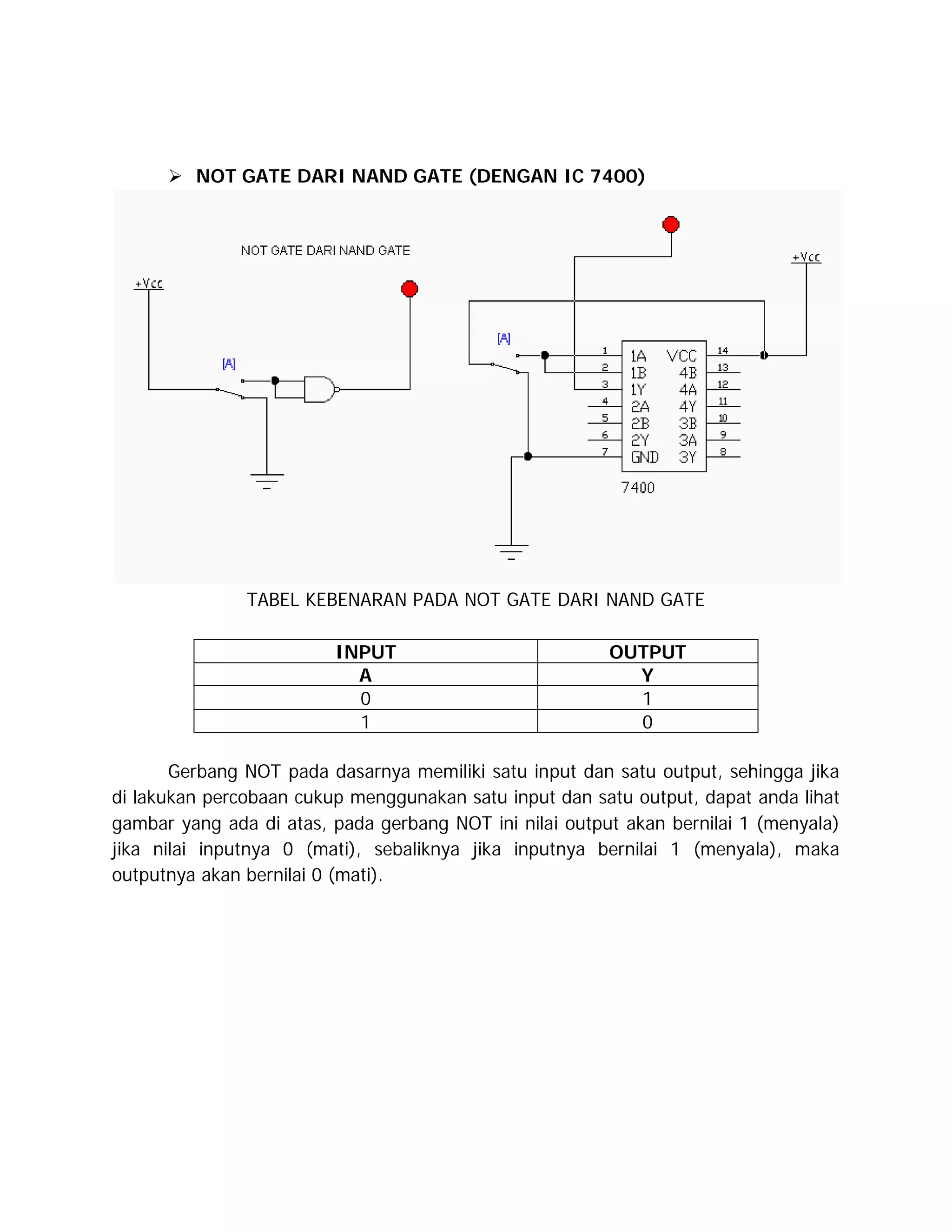

5.  NOT GATE DARI NAND GATE (DENGAN IC 7400)
TABEL KEBENARAN PADA NOT GATE DARI NAND GATE
INPUT
A
0
1
OUTPUT
Y
1
0
Gerbang NOT pada dasarnya memiliki satu input dan satu output, sehingga jika
di lakukan percobaan cukup menggunakan satu input dan satu output, dapat anda lihat
gambar yang ada di atas, pada gerbang NOT ini nilai output akan bernilai 1 (menyala)
jika nilai inputnya 0 (mati), sebaliknya jika inputnya bernilai 1 (menyala), maka
outputnya akan bernilai 0 (mati).

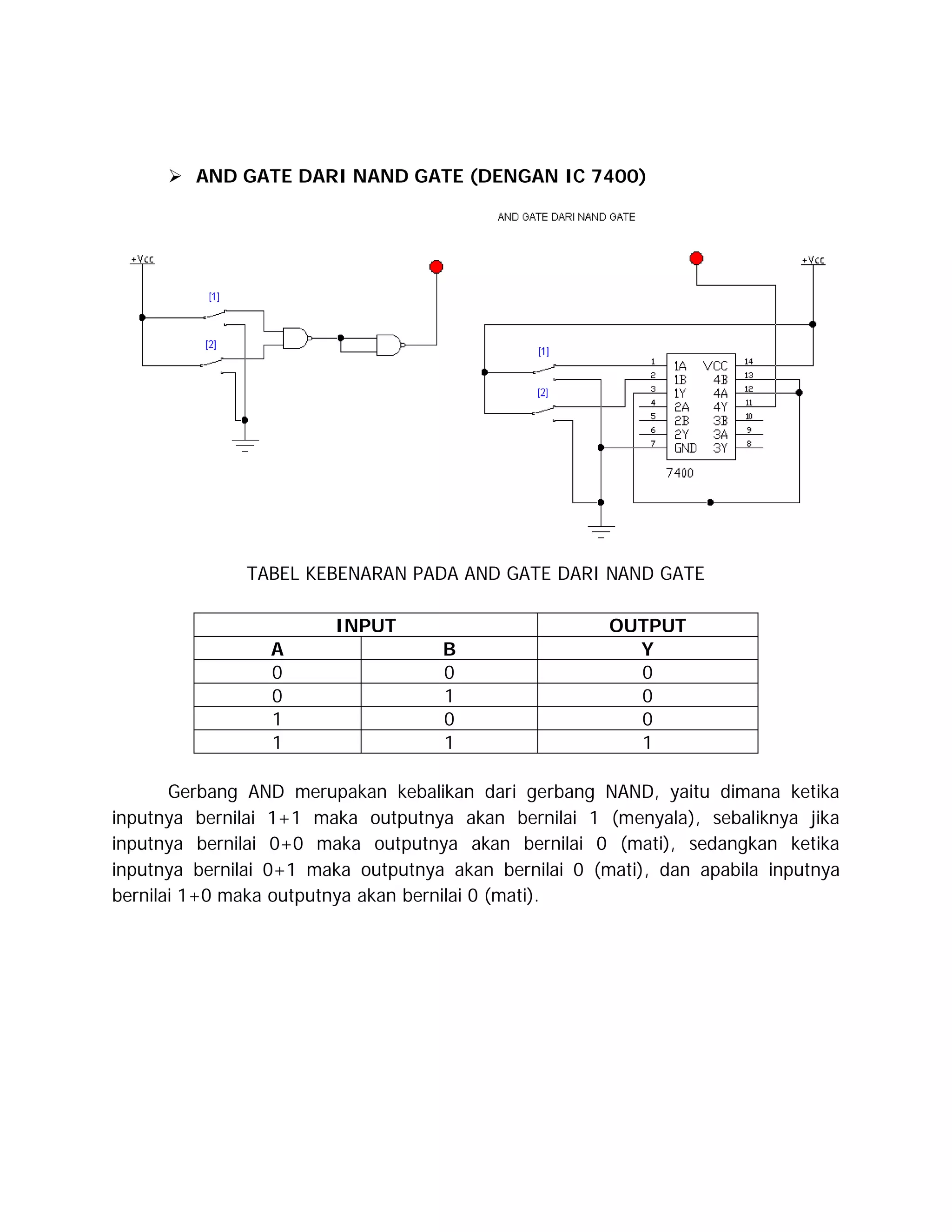

6.  AND GATE DARI NAND GATE (DENGAN IC 7400)
TABEL KEBENARAN PADA AND GATE DARI NAND GATE
INPUT
A
0
0
1
1
B
0
1
0
1
OUTPUT
Y
0
0
0
1
Gerbang AND merupakan kebalikan dari gerbang NAND, yaitu dimana ketika
inputnya bernilai 1+1 maka outputnya akan bernilai 1 (menyala), sebaliknya jika
inputnya bernilai 0+0 maka outputnya akan bernilai 0 (mati), sedangkan ketika
inputnya bernilai 0+1 maka outputnya akan bernilai 0 (mati), dan apabila inputnya
bernilai 1+0 maka outputnya akan bernilai 0 (mati).

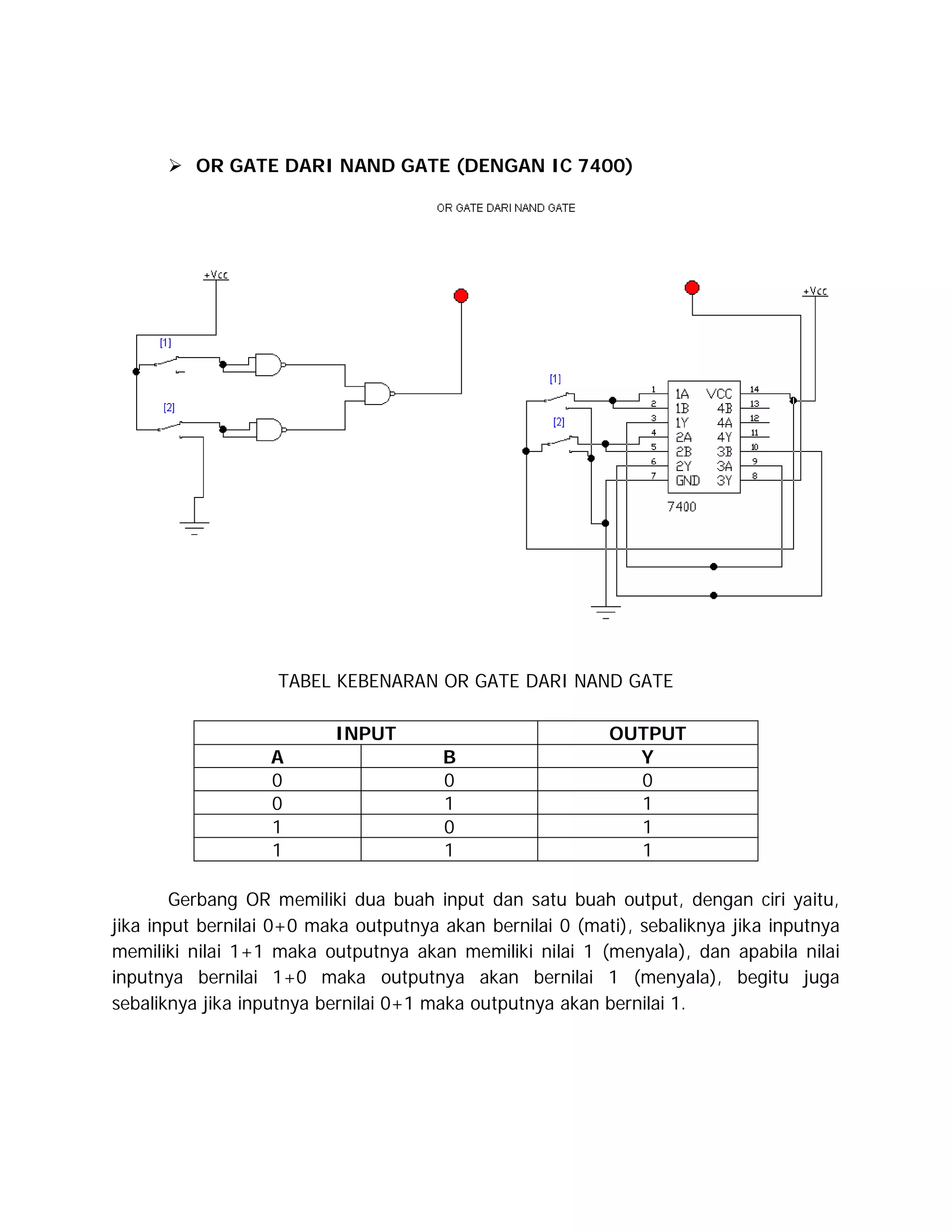

7.  OR GATE DARI NAND GATE (DENGAN IC 7400)
TABEL KEBENARAN OR GATE DARI NAND GATE
INPUT
A
0
0
1
1
B
0
1
0
1
OUTPUT
Y
0
1
1
1
Gerbang OR memiliki dua buah input dan satu buah output, dengan ciri yaitu,
jika input bernilai 0+0 maka outputnya akan bernilai 0 (mati), sebaliknya jika inputnya
memiliki nilai 1+1 maka outputnya akan memiliki nilai 1 (menyala), dan apabila nilai
inputnya bernilai 1+0 maka outputnya akan bernilai 1 (menyala), begitu juga
sebaliknya jika inputnya bernilai 0+1 maka outputnya akan bernilai 1.

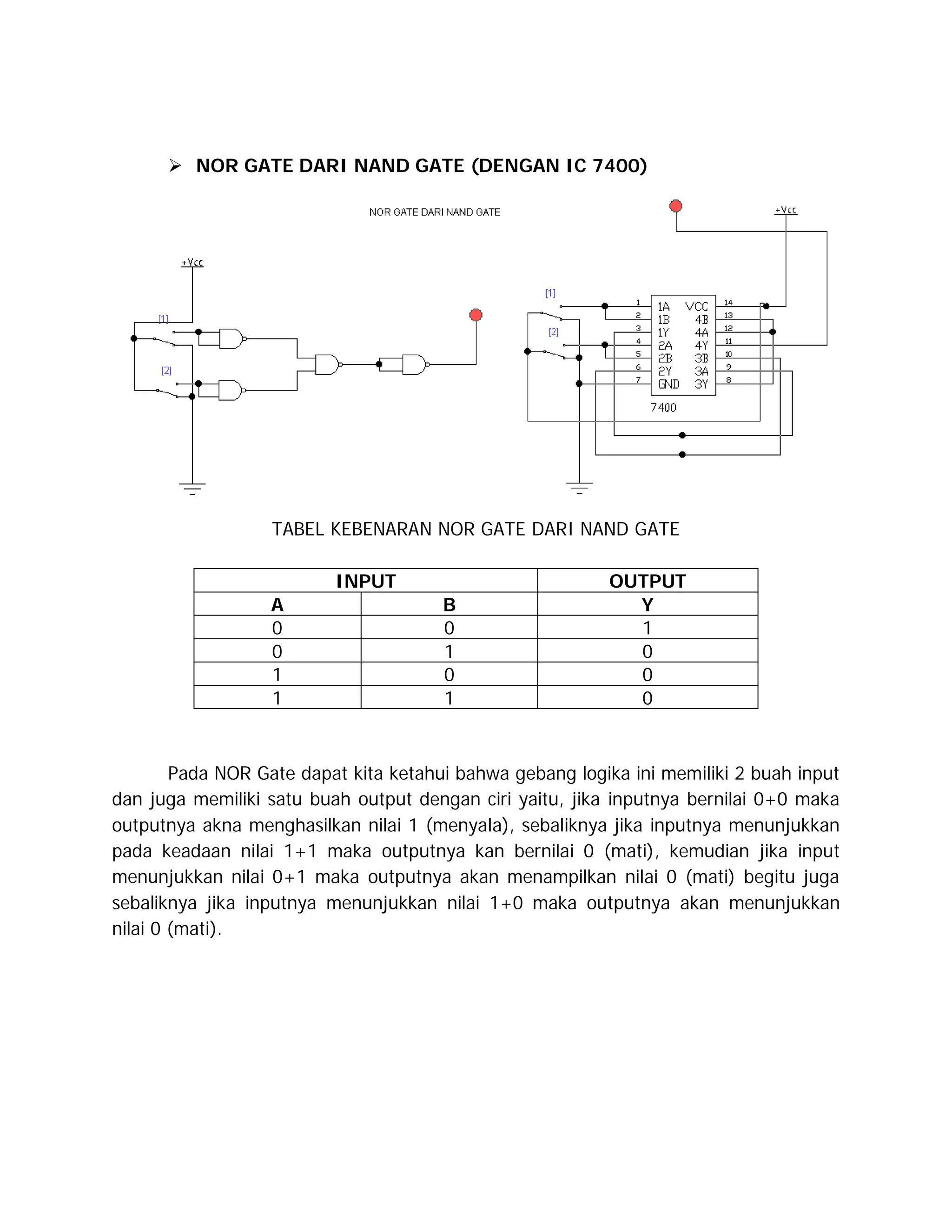

8.  NOR GATE DARI NAND GATE (DENGAN IC 7400)
TABEL KEBENARAN NOR GATE DARI NAND GATE
INPUT
A
0
0
1
1
B
0
1
0
1
OUTPUT
Y
1
0
0
0
Pada NOR Gate dapat kita ketahui bahwa gebang logika ini memiliki 2 buah input
dan juga memiliki satu buah output dengan ciri yaitu, jika inputnya bernilai 0+0 maka
outputnya akna menghasilkan nilai 1 (menyala), sebaliknya jika inputnya menunjukkan
pada keadaan nilai 1+1 maka outputnya kan bernilai 0 (mati), kemudian jika input
menunjukkan nilai 0+1 maka outputnya akan menampilkan nilai 0 (mati) begitu juga
sebaliknya jika inputnya menunjukkan nilai 1+0 maka outputnya akan menunjukkan
nilai 0 (mati).

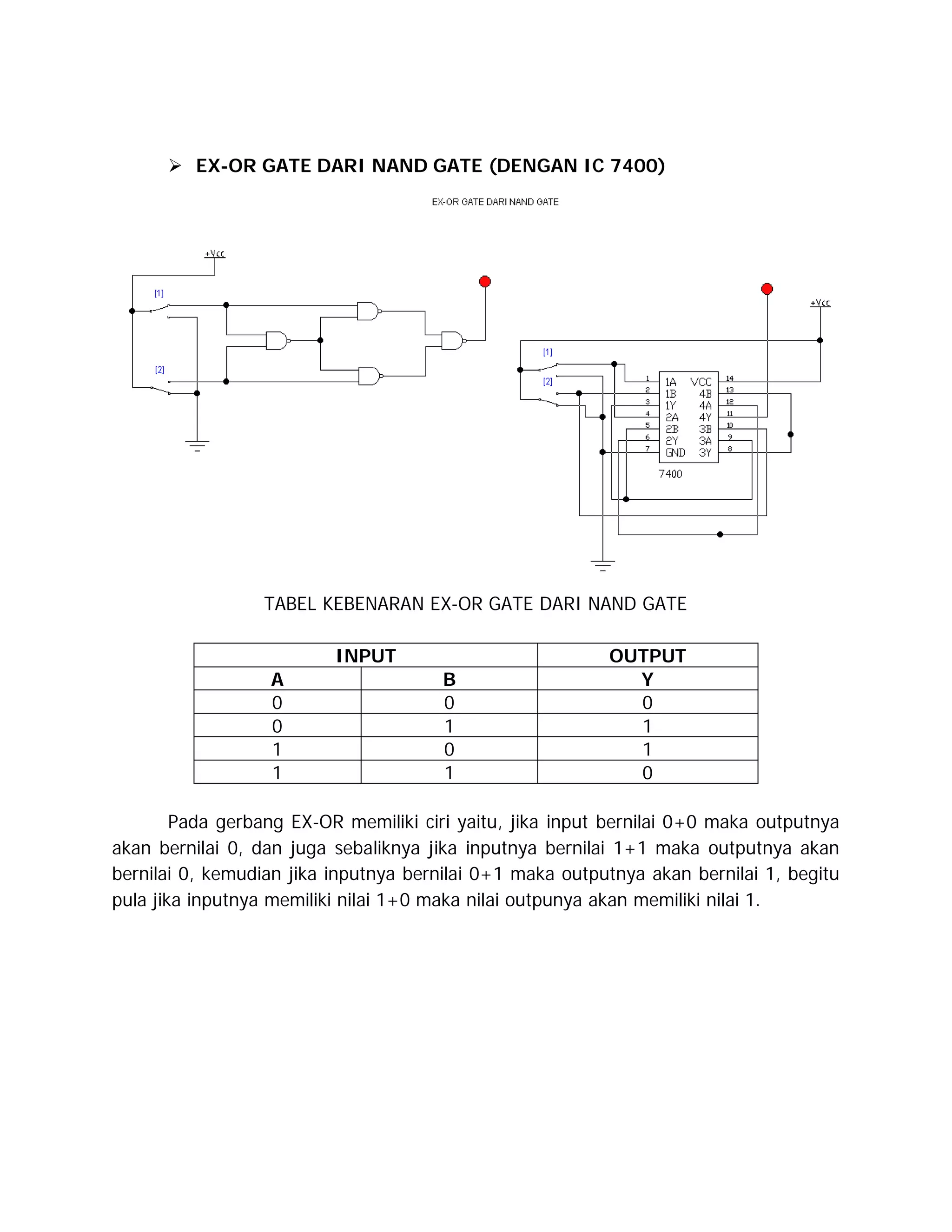

9.  EX-OR GATE DARI NAND GATE (DENGAN IC 7400)
TABEL KEBENARAN EX-OR GATE DARI NAND GATE
INPUT
A
0
0
1
1
B
0
1
0
1
OUTPUT
Y
0
1
1
0
Pada gerbang EX-OR memiliki ciri yaitu, jika input bernilai 0+0 maka outputnya
akan bernilai 0, dan juga sebaliknya jika inputnya bernilai 1+1 maka outputnya akan
bernilai 0, kemudian jika inputnya bernilai 0+1 maka outputnya akan bernilai 1, begitu
pula jika inputnya memiliki nilai 1+0 maka nilai outpunya akan memiliki nilai 1.

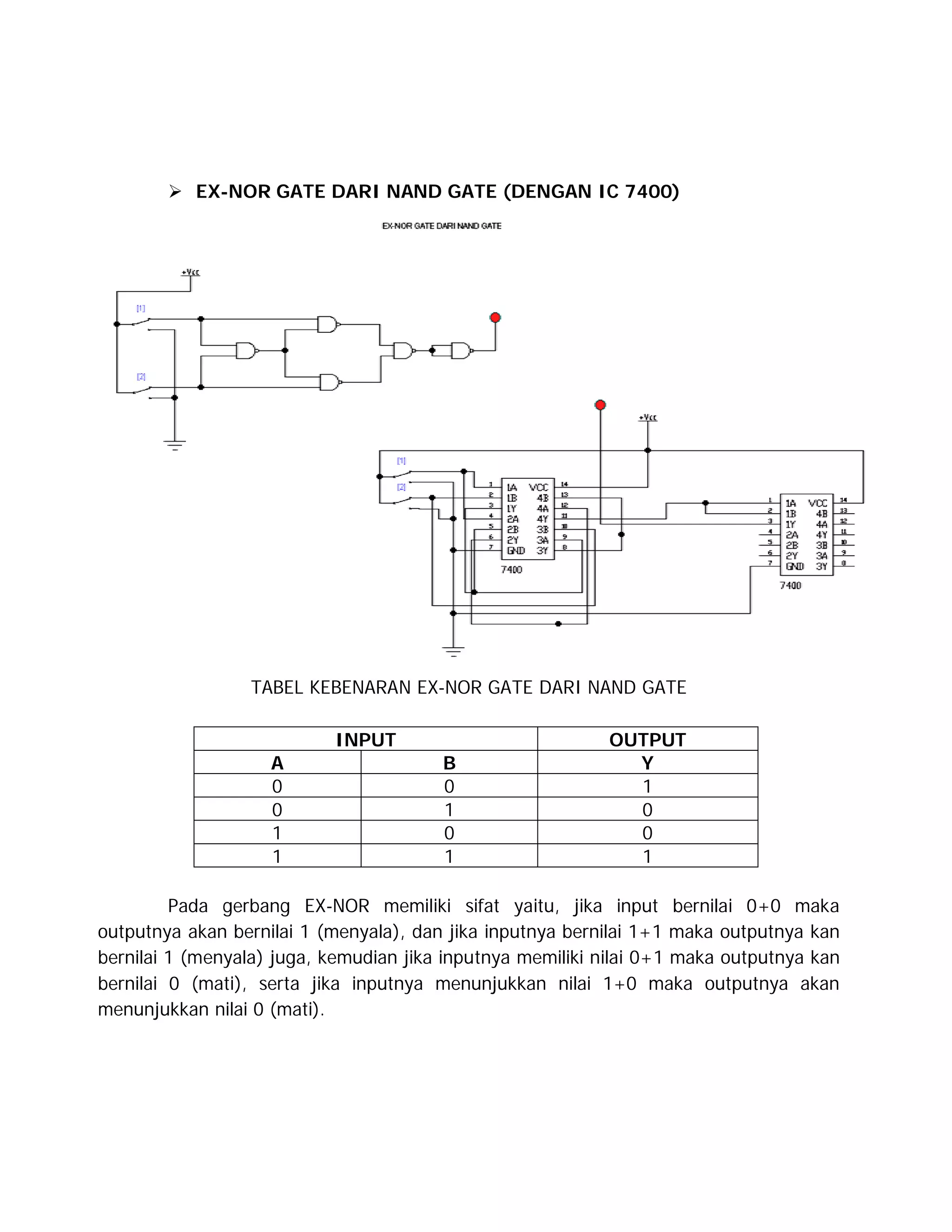

10.  EX-NOR GATE DARI NAND GATE (DENGAN IC 7400)
TABEL KEBENARAN EX-NOR GATE DARI NAND GATE
INPUT
A
0
0
1
1
B
0
1
0
1
OUTPUT
Y
1
0
0
1
Pada gerbang EX-NOR memiliki sifat yaitu, jika input bernilai 0+0 maka
outputnya akan bernilai 1 (menyala), dan jika inputnya bernilai 1+1 maka outputnya kan
bernilai 1 (menyala) juga, kemudian jika inputnya memiliki nilai 0+1 maka outputnya kan
bernilai 0 (mati), serta jika inputnya menunjukkan nilai 1+0 maka outputnya akan
menunjukkan nilai 0 (mati).

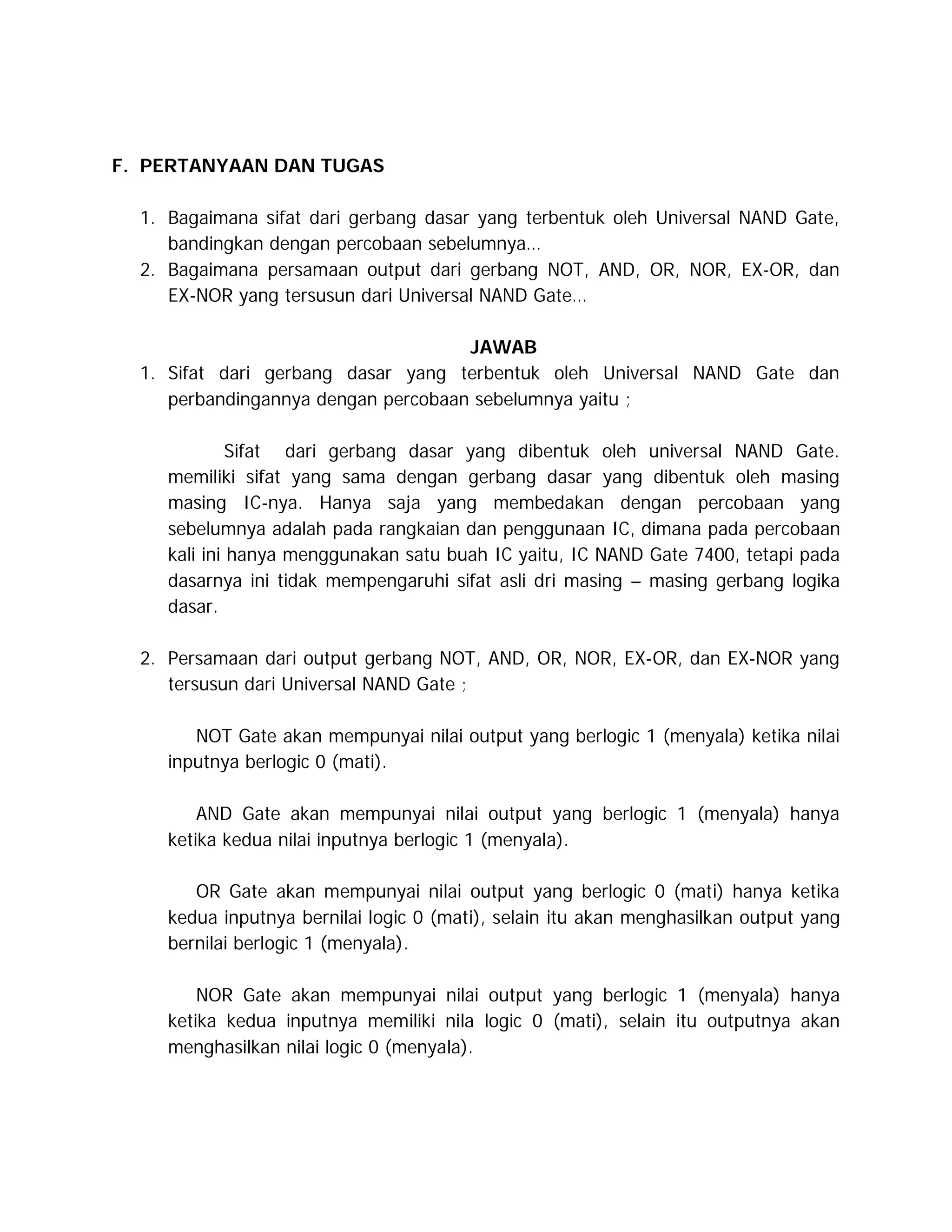

11. F. PERTANYAAN DAN TUGAS
1. Bagaimana sifat dari gerbang dasar yang terbentuk oleh Universal NAND Gate,
bandingkan dengan percobaan sebelumnya…
2. Bagaimana persamaan output dari gerbang NOT, AND, OR, NOR, EX-OR, dan
EX-NOR yang tersusun dari Universal NAND Gate…
JAWAB
1. Sifat dari gerbang dasar yang terbentuk oleh Universal NAND Gate dan
perbandingannya dengan percobaan sebelumnya yaitu ;
Sifat dari gerbang dasar yang dibentuk oleh universal NAND Gate.
memiliki sifat yang sama dengan gerbang dasar yang dibentuk oleh masing
masing IC-nya. Hanya saja yang membedakan dengan percobaan yang
sebelumnya adalah pada rangkaian dan penggunaan IC, dimana pada percobaan
kali ini hanya menggunakan satu buah IC yaitu, IC NAND Gate 7400, tetapi pada
dasarnya ini tidak mempengaruhi sifat asli dri masing – masing gerbang logika
dasar.
2. Persamaan dari output gerbang NOT, AND, OR, NOR, EX-OR, dan EX-NOR yang
tersusun dari Universal NAND Gate ;
NOT Gate akan mempunyai nilai output yang berlogic 1 (menyala) ketika nilai
inputnya berlogic 0 (mati).
AND Gate akan mempunyai nilai output yang berlogic 1 (menyala) hanya
ketika kedua nilai inputnya berlogic 1 (menyala).
OR Gate akan mempunyai nilai output yang berlogic 0 (mati) hanya ketika
kedua inputnya bernilai logic 0 (mati), selain itu akan menghasilkan output yang
bernilai berlogic 1 (menyala).
NOR Gate akan mempunyai nilai output yang berlogic 1 (menyala) hanya
ketika kedua inputnya memiliki nila logic 0 (mati), selain itu outputnya akan
menghasilkan nilai logic 0 (menyala).

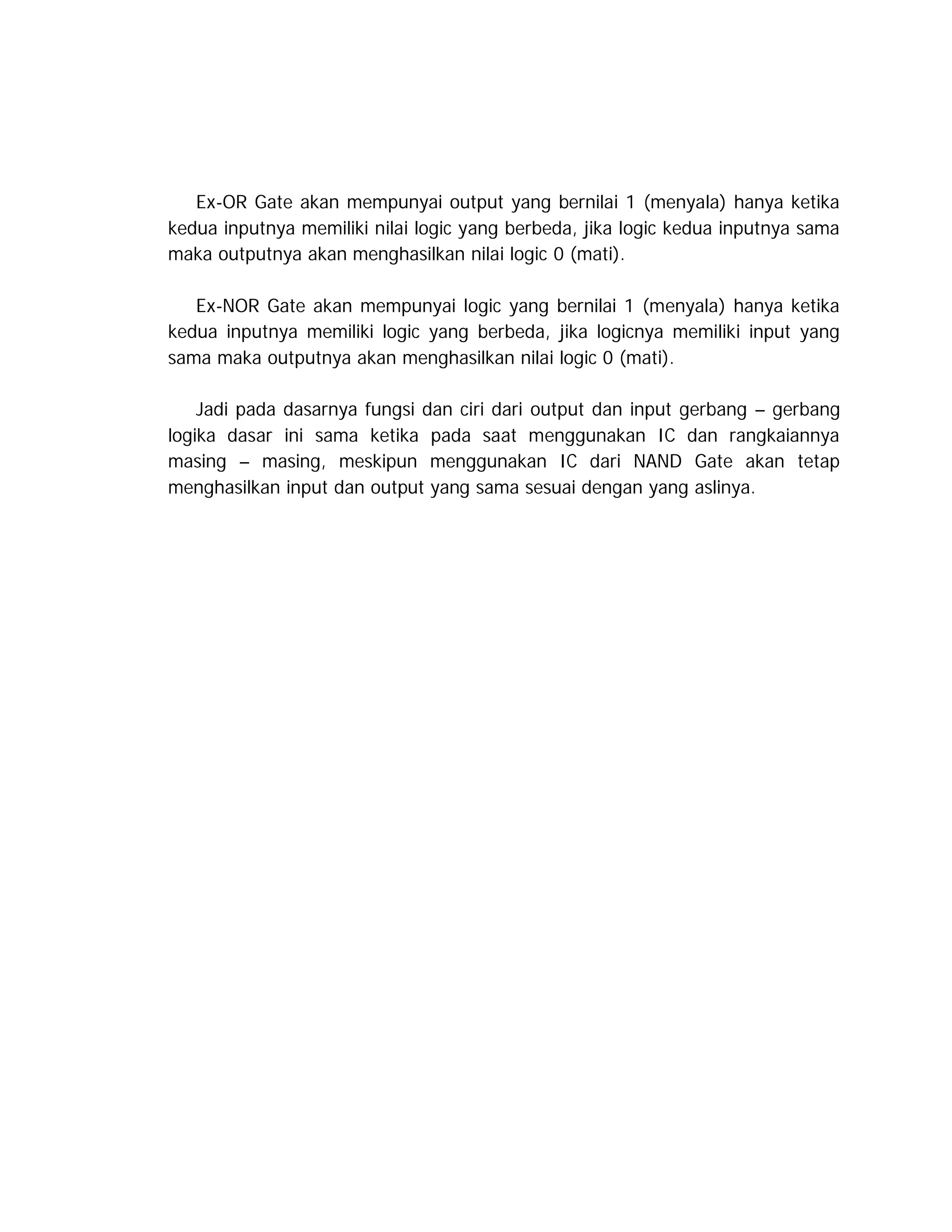

12. Ex-OR Gate akan mempunyai output yang bernilai 1 (menyala) hanya ketika
kedua inputnya memiliki nilai logic yang berbeda, jika logic kedua inputnya sama
maka outputnya akan menghasilkan nilai logic 0 (mati).
Ex-NOR Gate akan mempunyai logic yang bernilai 1 (menyala) hanya ketika
kedua inputnya memiliki logic yang berbeda, jika logicnya memiliki input yang
sama maka outputnya akan menghasilkan nilai logic 0 (mati).
Jadi pada dasarnya fungsi dan ciri dari output dan input gerbang – gerbang
logika dasar ini sama ketika pada saat menggunakan IC dan rangkaiannya
masing – masing, meskipun menggunakan IC dari NAND Gate akan tetap
menghasilkan input dan output yang sama sesuai dengan yang aslinya.

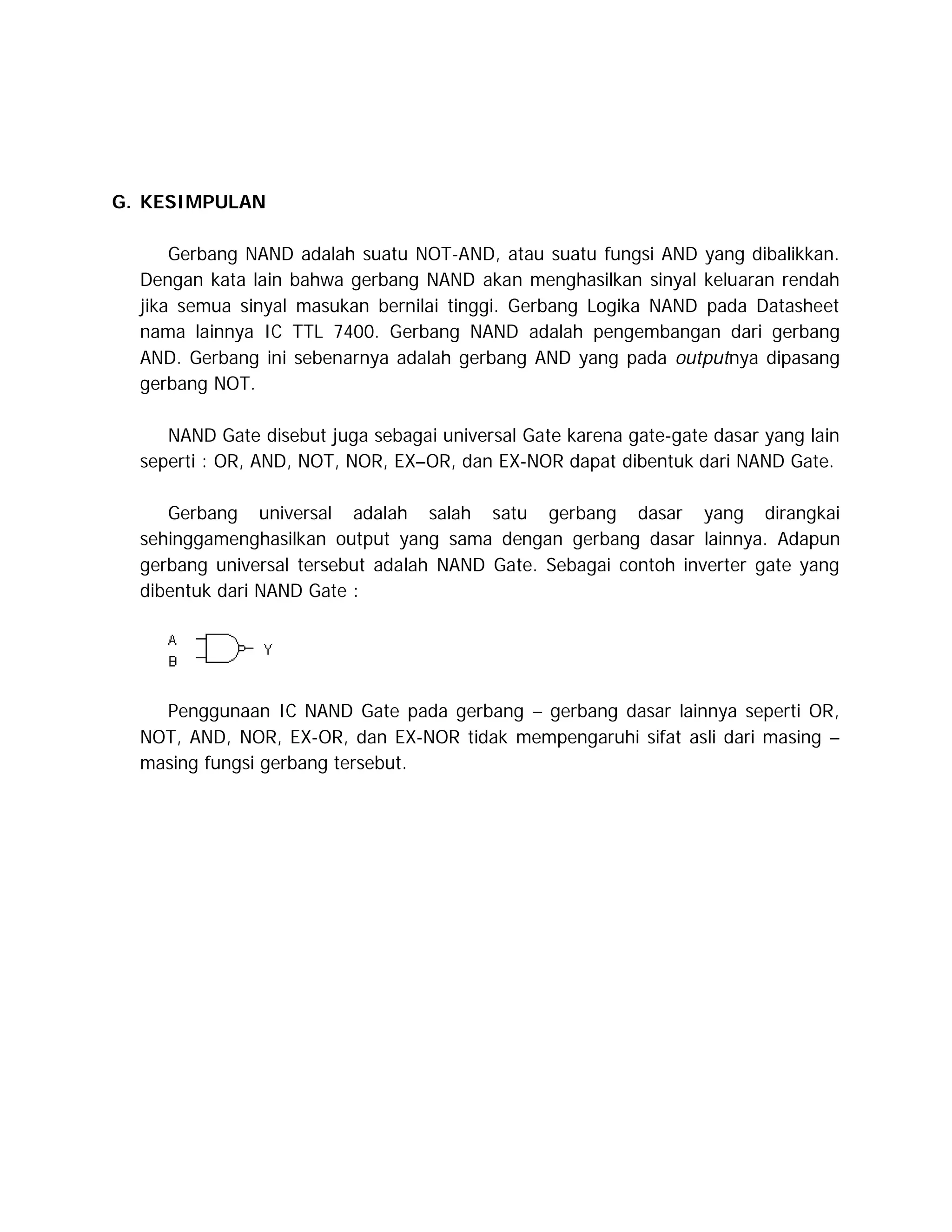

13. G. KESIMPULAN
Gerbang NAND adalah suatu NOT-AND, atau suatu fungsi AND yang dibalikkan.
Dengan kata lain bahwa gerbang NAND akan menghasilkan sinyal keluaran rendah
jika semua sinyal masukan bernilai tinggi. Gerbang Logika NAND pada Datasheet
nama lainnya IC TTL 7400. Gerbang NAND adalah pengembangan dari gerbang
AND. Gerbang ini sebenarnya adalah gerbang AND yang pada outputnya dipasang
gerbang NOT.
NAND Gate disebut juga sebagai universal Gate karena gate-gate dasar yang lain
seperti : OR, AND, NOT, NOR, EX–OR, dan EX-NOR dapat dibentuk dari NAND Gate.
Gerbang universal adalah salah satu gerbang dasar yang dirangkai
sehinggamenghasilkan output yang sama dengan gerbang dasar lainnya. Adapun
gerbang universal tersebut adalah NAND Gate. Sebagai contoh inverter gate yang
dibentuk dari NAND Gate :
Penggunaan IC NAND Gate pada gerbang – gerbang dasar lainnya seperti OR,
NOT, AND, NOR, EX-OR, dan EX-NOR tidak mempengaruhi sifat asli dari masing –
masing fungsi gerbang tersebut.
