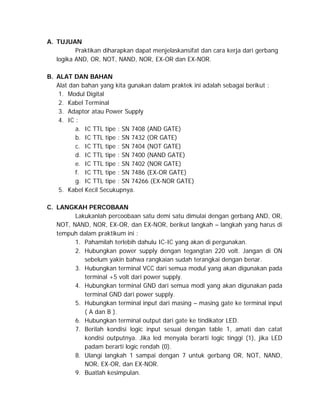

2. A. TUJUAN
Praktikan diharapkan dapat menjelaskansifat dan cara kerja dari gerbang
logika AND, OR, NOT, NAND, NOR, EX-OR dan EX-NOR.
B. ALAT DAN BAHAN
Alat dan bahan yang kita gunakan dalam praktek ini adalah sebagai berikut :
1. Modul Digital
2. Kabel Terminal
3. Adaptor atau Power Supply
4. IC :
a. IC TTL tipe : SN 7408 (AND GATE)
b. IC TTL tipe : SN 7432 (OR GATE)
c. IC TTL tipe : SN 7404 (NOT GATE)
d. IC TTL tipe : SN 7400 (NAND GATE)
e. IC TTL tipe : SN 7402 (NOR GATE)
f. IC TTL tipe : SN 7486 (EX-OR GATE)
g. IC TTL tipe : SN 74266 (EX-NOR GATE)
5. Kabel Kecil Secukupnya.
C. LANGKAH PERCOBAAN
Lakukanlah percoobaan satu demi satu dimulai dengan gerbang AND, OR,
NOT, NAND, NOR, EX-OR, dan EX-NOR, berikut langkah – langkah yang harus di
tempuh dalam praktikum ini :
1. Pahamilah terlebih dahulu IC-IC yang akan di pergunakan.
2. Hubungkan power supply dengan tegangtan 220 volt. Jangan di ON
sebelum yakin bahwa rangkaian sudah terangkai dengan benar.
3. Hubungkan terminal VCC dari semua modul yang akan digunakan pada
terminal +5 volt dari power supply.
4. Hubungkan terminal GND dari semua modl yang akan digunakan pada
terminal GND dari power supply.
5. Hubungkan terminal input dari masing – masing gate ke terminal input
( A dan B ).
6. Hubungkan terminal output dari gate ke tindikator LED.
7. Berilah kondisi logic input sesuai dengan table 1, amati dan catat
kondisi outputnya. Jika led menyala berarti logic tinggi (1), jika LED
padam berarti logic rendah (0).
8. Ulangi langkah 1 sampai dengan 7 untuk gerbang OR, NOT, NAND,
NOR, EX-OR, dan EX-NOR.
9. Buatlah kesimpulan.

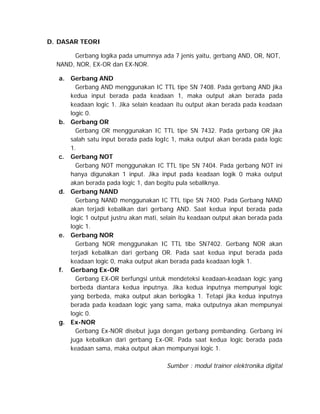

3. D. DASAR TEORI
Gerbang logika pada umumnya ada 7 jenis yaitu, gerbang AND, OR, NOT,
NAND, NOR, EX-OR dan EX-NOR.
a. Gerbang AND
Gerbang AND menggunakan IC TTL tipe SN 7408. Pada gerbang AND jika
kedua input berada pada keadaan 1, maka output akan berada pada
keadaan logic 1. Jika selain keadaan itu output akan berada pada keadaan
logic 0.
b. Gerbang OR
Gerbang OR menggunakan IC TTL tipe SN 7432. Pada gerbang OR jika
salah satu input berada pada logIc 1, maka output akan berada pada logic
1.
c. Gerbang NOT
Gerbang NOT menggunakan IC TTL tipe SN 7404. Pada gerbang NOT ini
hanya digunakan 1 input. Jika input pada keadaan logik 0 maka output
akan berada pada logic 1, dan begitu pula sebaliknya.
d. Gerbang NAND
Gerbang NAND menggunakan IC TTL tipe SN 7400. Pada Gerbang NAND
akan terjadi kebalikan dari gerbang AND. Saat kedua input berada pada
logic 1 output justru akan mati, selain itu keadaan output akan berada pada
logic 1.
e. Gerbang NOR
Gerbang NOR menggunakan IC TTL tibe SN7402. Gerbang NOR akan
terjadi kebalikan dari gerbang OR. Pada saat kedua input berada pada
keadaan logic 0, maka output akan berada pada keadaan logik 1.
f. Gerbang Ex-OR
Gerbang EX-OR berfungsi untuk mendeteksi keadaan-keadaan logic yang
berbeda diantara kedua inputnya. Jika kedua inputnya mempunyai logic
yang berbeda, maka output akan berlogika 1. Tetapi jika kedua inputnya
berada pada keadaan logic yang sama, maka outputnya akan mempunyai
logic 0.
g. Ex-NOR
Gerbang Ex-NOR disebut juga dengan gerbang pembanding. Gerbang ini
juga kebalikan dari gerbang Ex-OR. Pada saat kedua logic berada pada
keadaan sama, maka output akan mempunyai logic 1.
Sumber : modul trainer elektronika digital

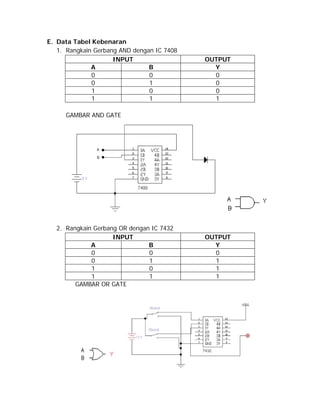

4. E. Data Tabel Kebenaran
1. Rangkain Gerbang AND dengan IC 7408
INPUT
A
B
0
0
0
1
1
0
1
1
OUTPUT
Y
0
0
0
1
GAMBAR AND GATE
2. Rangkain Gerbang OR dengan IC 7432
INPUT
A
B
0
0
0
1
1
0
1
1
GAMBAR OR GATE
OUTPUT
Y
0
1
1
1

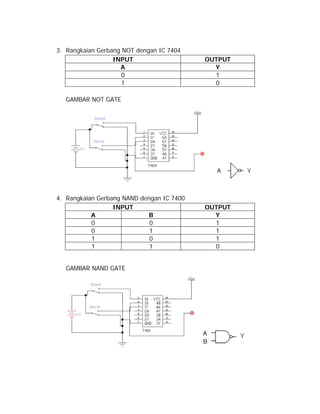

5. 3. Rangkaian Gerbang NOT dengan IC 7404
INPUT
A
0
1
OUTPUT
Y
1
0
GAMBAR NOT GATE
4. Rangkaian Gerbang NAND dengan IC 7400
INPUT
A
B
0
0
0
1
1
0
1
1
GAMBAR NAND GATE
OUTPUT
Y
1
1
1
0

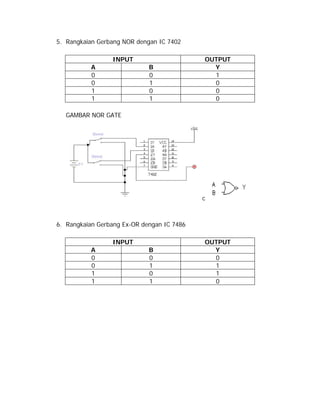

6. 5. Rangkaian Gerbang NOR dengan IC 7402
INPUT
A
0
0
1
1
B
0
1
0
1
OUTPUT
Y
1
0
0
0
GAMBAR NOR GATE
c
6. Rangkaian Gerbang Ex-OR dengan IC 7486
INPUT
A
0
0
1
1
B
0
1
0
1
OUTPUT
Y
0
1
1
0

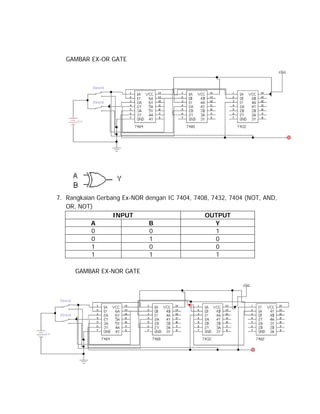

7. GAMBAR EX-OR GATE
7. Rangkaian Gerbang Ex-NOR
OR, NOT)
INPUT
A
0
0
1
1
GAMBAR EX-NOR GATE
dengan IC 7404, 7408, 7432, 7404 (NOT, AND,
B
0
1
0
1
OUTPUT
Y
1
0
0
1

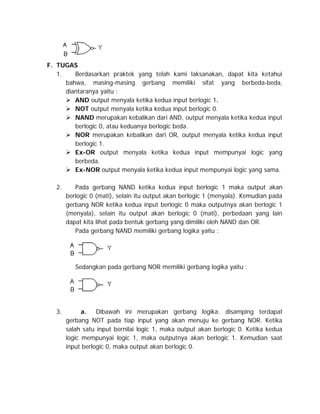

8. F. TUGAS
1.
Berdasarkan praktek yang telah kami laksanakan, dapat kita ketahui
bahwa, masing-masing gerbang memiliki sifat yang berbeda-beda,
diantaranya yaitu :
 AND output menyala ketika kedua input berlogic 1.
 NOT output menyala ketika kedua input berlogic 0.
 NAND merupakan kebalikan dari AND, output menyala ketika kedua input
berlogic 0, atau keduanya berlogic beda.
 NOR merupakan kebalikan dari OR, output menyala ketika kedua input
berlogic 1.
 Ex-OR output menyala ketika kedua input mempunyai logic yang
berbeda.
 Ex-NOR output menyala ketika kedua input mempunyai logic yang sama.
2.
Pada gerbang NAND ketika kedua input berlogic 1 maka output akan
berlogic 0 (mati), selain itu output akan berlogic 1 (menyala). Kemudian pada
gerbang NOR ketika kedua input berlogic 0 maka outputnya akan berlogic 1
(menyala), selain itu output akan berlogic 0 (mati), perbedaan yang lain
dapat kita lihat pada bentuk gerbang yang dimiliki oleh NAND dan OR.
Pada gerbang NAND memiliki gerbang logika yaitu :
Sedangkan pada gerbang NOR memiliki gerbang logika yaitu :
3.
a.
Dibawah ini merupakan gerbang logika. disamping terdapat
gerbang NOT pada tiap input yang akan menuju ke gerbang NOR. Ketika
salah satu input bernilai logic 1, maka output akan berlogic 0. Ketika kedua
logic mempunyai logic 1, maka outputnya akan berlogic 1. Kemudian saat
input berlogic 0, maka output akan berlogic 0.

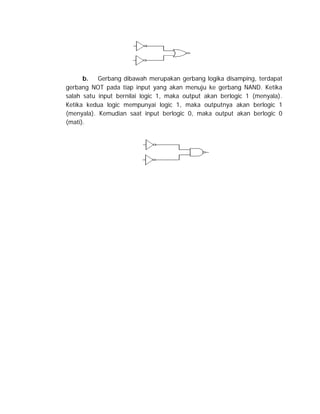

9. b.
Gerbang dibawah merupakan gerbang logika disamping, terdapat
gerbang NOT pada tiap input yang akan menuju ke gerbang NAND. Ketika
salah satu input bernilai logic 1, maka output akan berlogic 1 (menyala).
Ketika kedua logic mempunyai logic 1, maka outputnya akan berlogic 1
(menyala). Kemudian saat input berlogic 0, maka output akan berlogic 0
(mati).

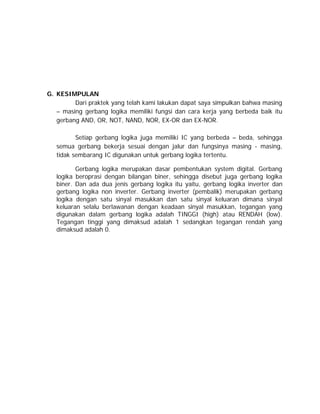

10. G. KESIMPULAN
Dari praktek yang telah kami lakukan dapat saya simpulkan bahwa masing
– masing gerbang logika memiliki fungsi dan cara kerja yang berbeda baik itu
gerbang AND, OR, NOT, NAND, NOR, EX-OR dan EX-NOR.
Setiap gerbang logika juga memiliki IC yang berbeda – beda, sehingga
semua gerbang bekerja sesuai dengan jalur dan fungsinya masing - masing,
tidak sembarang IC digunakan untuk gerbang logika tertentu.
Gerbang logika merupakan dasar pembentukan system digital. Gerbang
logika beroprasi dengan bilangan biner, sehingga disebut juga gerbang logika
biner. Dan ada dua jenis gerbang logika itu yaitu, gerbang logika inverter dan
gerbang logika non inverter. Gerbang inverter (pembalik) merupakan gerbang
logika dengan satu sinyal masukkan dan satu sinyal keluaran dimana sinyal
keluaran selalu berlawanan dengan keadaan sinyal masukkan, tegangan yang
digunakan dalam gerbang logika adalah TINGGI (high) atau RENDAH (low).
Tegangan tinggi yang dimaksud adalah 1 sedangkan tegangan rendah yang
dimaksud adalah 0.
