Laporan ini membahas praktikum elektronika tentang karakteristik dan tabel kebenaran dari gerbang logika AND dan OR. Percobaan dilakukan dengan berbagai alat dan komponen untuk menentukan output berdasarkan kombinasi input, serta menjelaskan teori dasar tentang gerbang logika dan aplikasi IC. Hasil percobaan menunjukkan hubungan antara input dan output dalam rangkaian digital, yang penting dalam desain sistem elektronik.

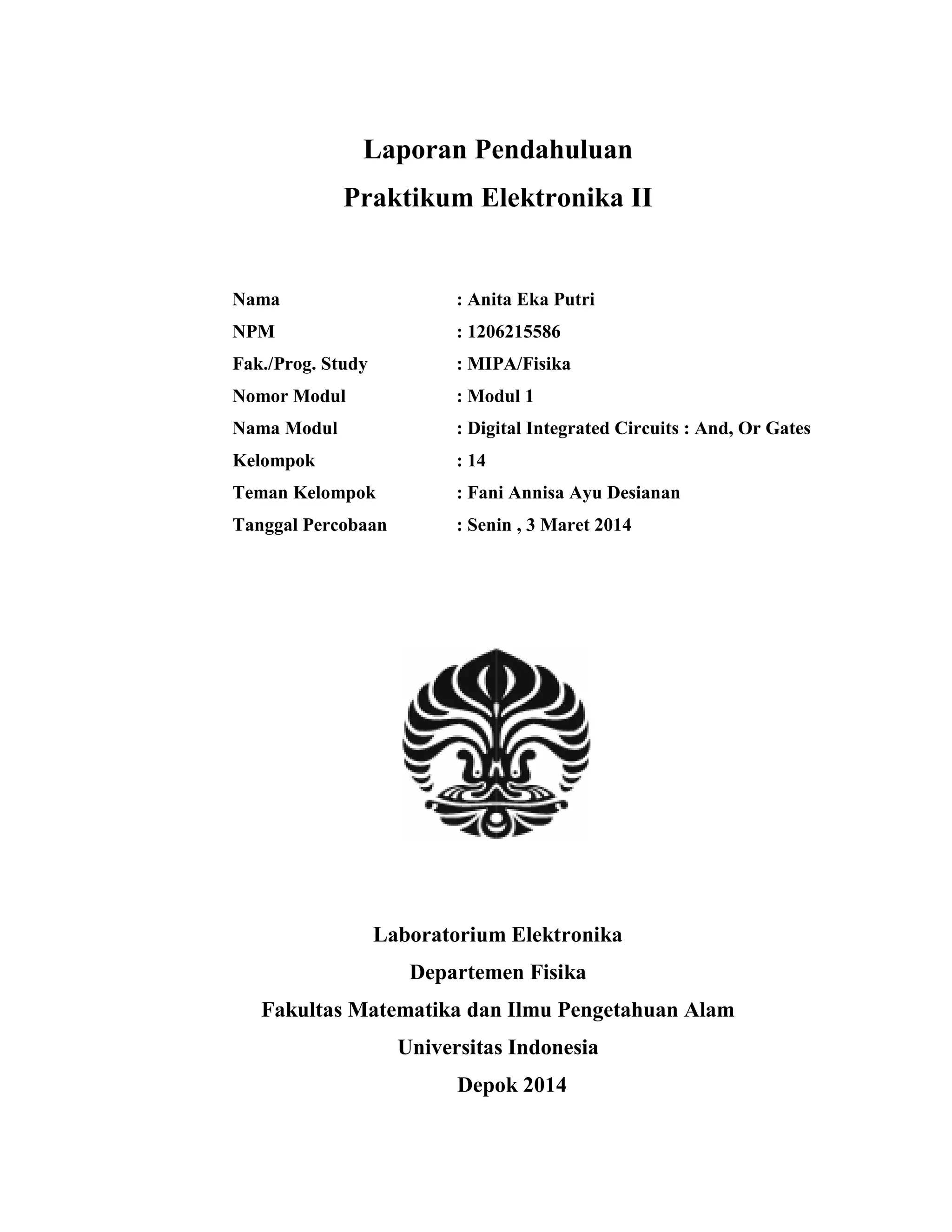

1. Laporan Pendahuluan
Praktikum Elektronika II
Nama : Anita Eka Putri
NPM : 1206215586
Fak./Prog. Study : MIPA/Fisika
Nomor Modul : Modul 1
Nama Modul : Digital Integrated Circuits : And, Or Gates
Kelompok : 14
Teman Kelompok : Fani Annisa Ayu Desianan
Tanggal Percobaan : Senin , 3 Maret 2014
Laboratorium Elektronika
Departemen Fisika
Fakultas Matematika dan Ilmu Pengetahuan Alam
Universitas Indonesia
Depok 2014

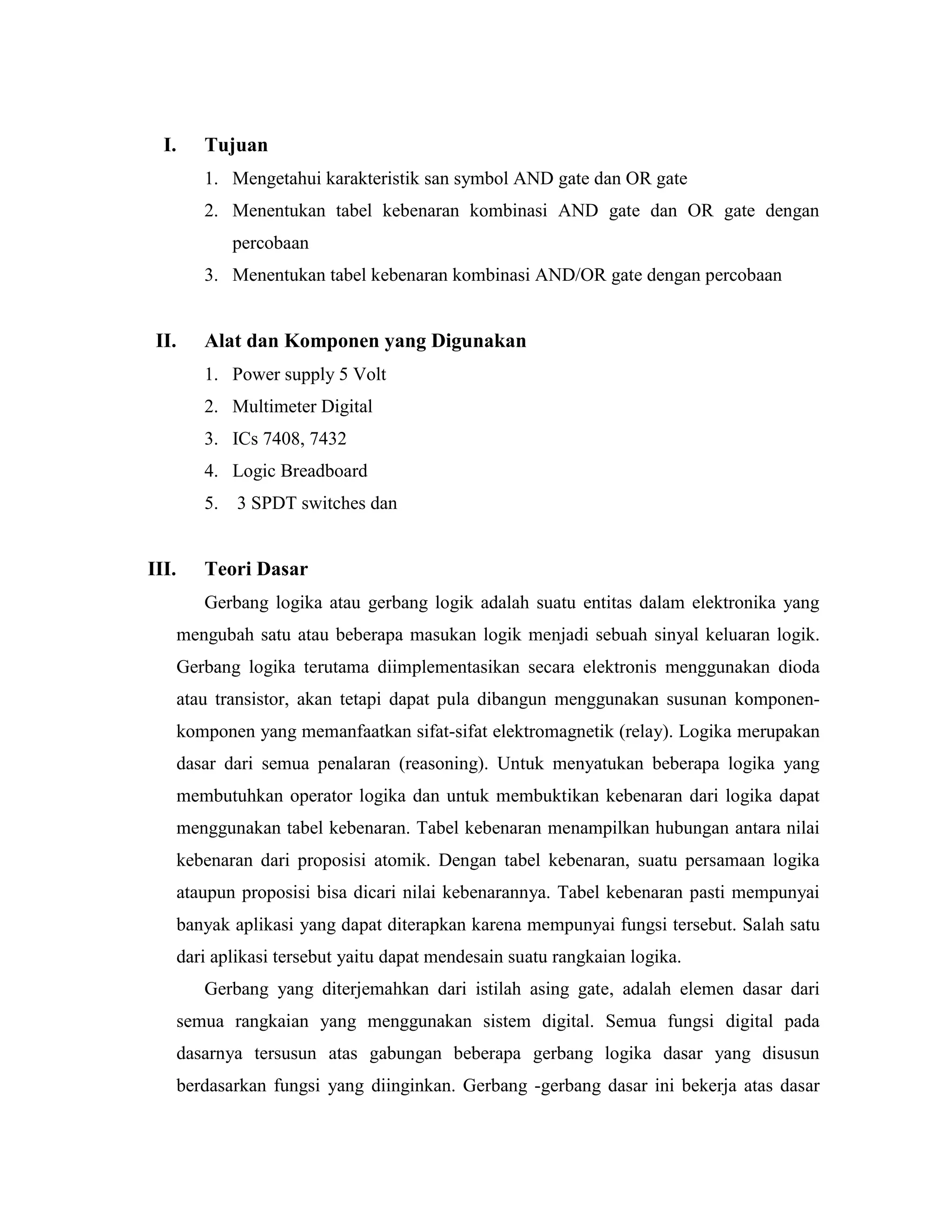

2. I. Tujuan
1. Mengetahui karakteristik san symbol AND gate dan OR gate
2. Menentukan tabel kebenaran kombinasi AND gate dan OR gate dengan percobaan
3. Menentukan tabel kebenaran kombinasi AND/OR gate dengan percobaan
II. Alat dan Komponen yang Digunakan
1. Power supply 5 Volt
2. Multimeter Digital
3. ICs 7408, 7432
4. Logic Breadboard
5. 3 SPDT switches dan
III. Teori Dasar
Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan dioda atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen- komponen yang memanfaatkan sifat-sifat elektromagnetik (relay). Logika merupakan dasar dari semua penalaran (reasoning). Untuk menyatukan beberapa logika yang membutuhkan operator logika dan untuk membuktikan kebenaran dari logika dapat menggunakan tabel kebenaran. Tabel kebenaran menampilkan hubungan antara nilai kebenaran dari proposisi atomik. Dengan tabel kebenaran, suatu persamaan logika ataupun proposisi bisa dicari nilai kebenarannya. Tabel kebenaran pasti mempunyai banyak aplikasi yang dapat diterapkan karena mempunyai fungsi tersebut. Salah satu dari aplikasi tersebut yaitu dapat mendesain suatu rangkaian logika.
Gerbang yang diterjemahkan dari istilah asing gate, adalah elemen dasar dari semua rangkaian yang menggunakan sistem digital. Semua fungsi digital pada dasarnya tersusun atas gabungan beberapa gerbang logika dasar yang disusun berdasarkan fungsi yang diinginkan. Gerbang -gerbang dasar ini bekerja atas dasar

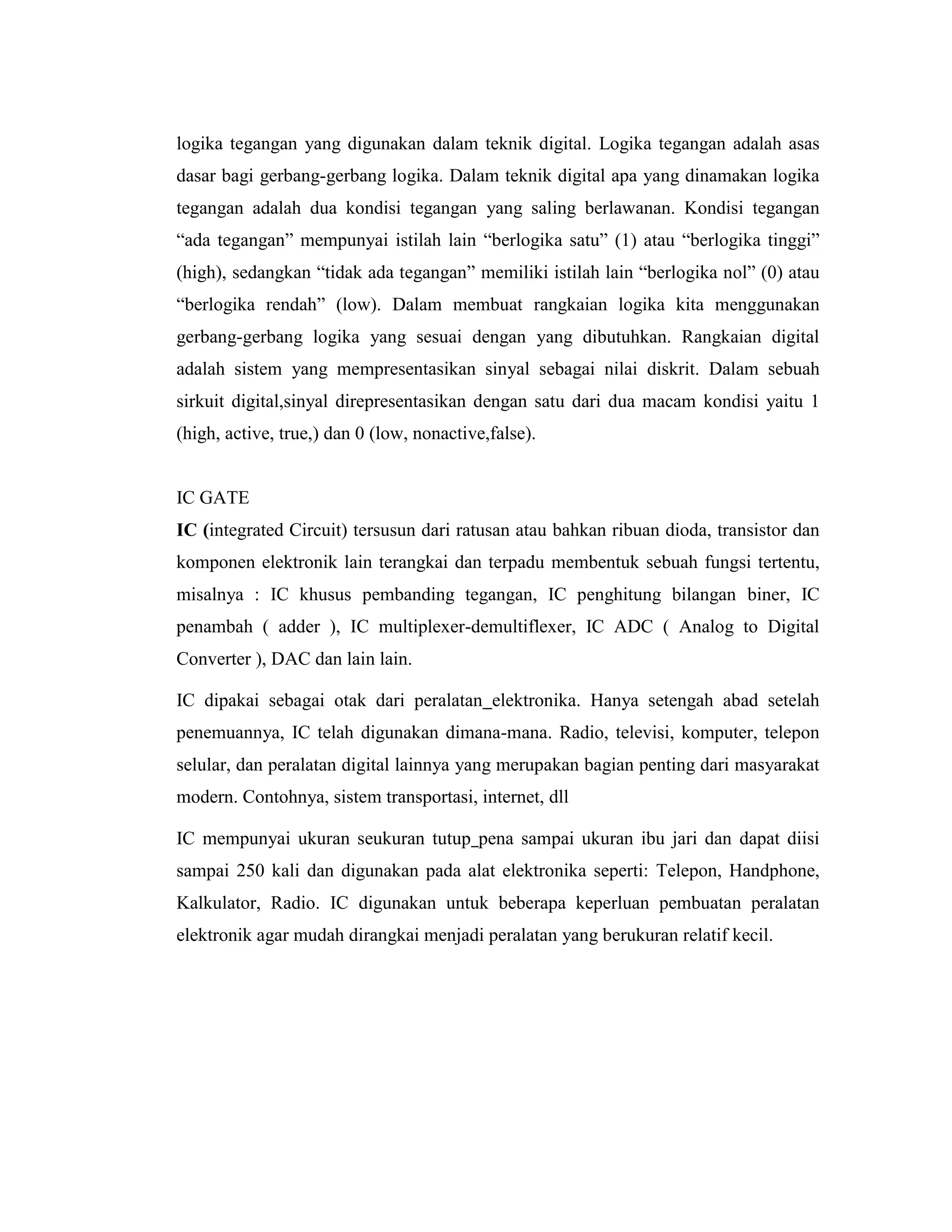

3. logika tegangan yang digunakan dalam teknik digital. Logika tegangan adalah asas dasar bagi gerbang-gerbang logika. Dalam teknik digital apa yang dinamakan logika tegangan adalah dua kondisi tegangan yang saling berlawanan. Kondisi tegangan “ada tegangan” mempunyai istilah lain “berlogika satu” (1) atau “berlogika tinggi” (high), sedangkan “tidak ada tegangan” memiliki istilah lain “berlogika nol” (0) atau “berlogika rendah” (low). Dalam membuat rangkaian logika kita menggunakan gerbang-gerbang logika yang sesuai dengan yang dibutuhkan. Rangkaian digital adalah sistem yang mempresentasikan sinyal sebagai nilai diskrit. Dalam sebuah sirkuit digital,sinyal direpresentasikan dengan satu dari dua macam kondisi yaitu 1 (high, active, true,) dan 0 (low, nonactive,false).
IC GATE
IC (integrated Circuit) tersusun dari ratusan atau bahkan ribuan dioda, transistor dan komponen elektronik lain terangkai dan terpadu membentuk sebuah fungsi tertentu, misalnya : IC khusus pembanding tegangan, IC penghitung bilangan biner, IC penambah ( adder ), IC multiplexer-demultiflexer, IC ADC ( Analog to Digital Converter ), DAC dan lain lain.
IC dipakai sebagai otak dari peralatan elektronika. Hanya setengah abad setelah penemuannya, IC telah digunakan dimana-mana. Radio, televisi, komputer, telepon selular, dan peralatan digital lainnya yang merupakan bagian penting dari masyarakat modern. Contohnya, sistem transportasi, internet, dll
IC mempunyai ukuran seukuran tutup pena sampai ukuran ibu jari dan dapat diisi sampai 250 kali dan digunakan pada alat elektronika seperti: Telepon, Handphone, Kalkulator, Radio. IC digunakan untuk beberapa keperluan pembuatan peralatan elektronik agar mudah dirangkai menjadi peralatan yang berukuran relatif kecil.

4. JENIS-JENIS IC DAN GERBANG LOGIKANYA

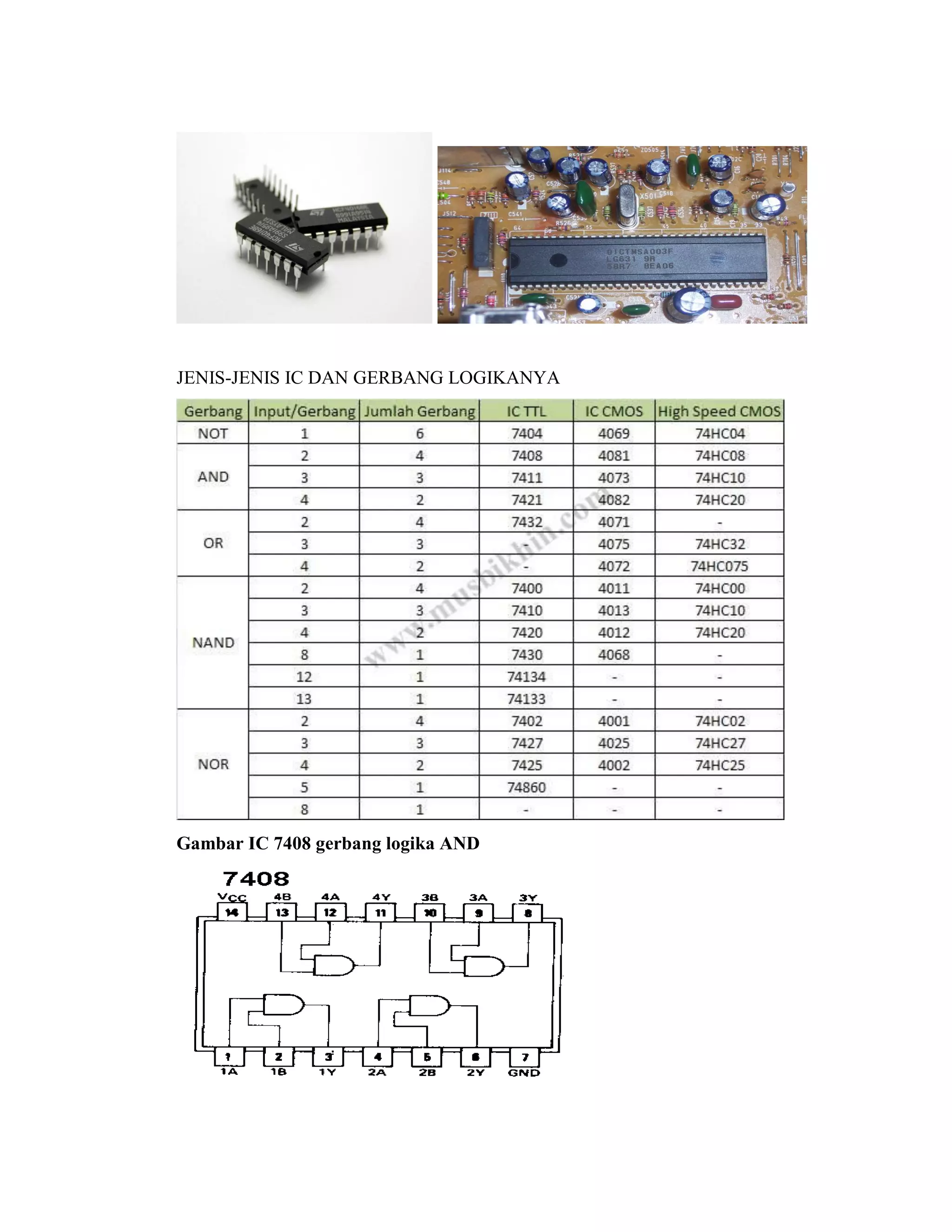

Gambar IC 7408 gerbang logika AND

5. Gambar IC 7432 Gerbang OR

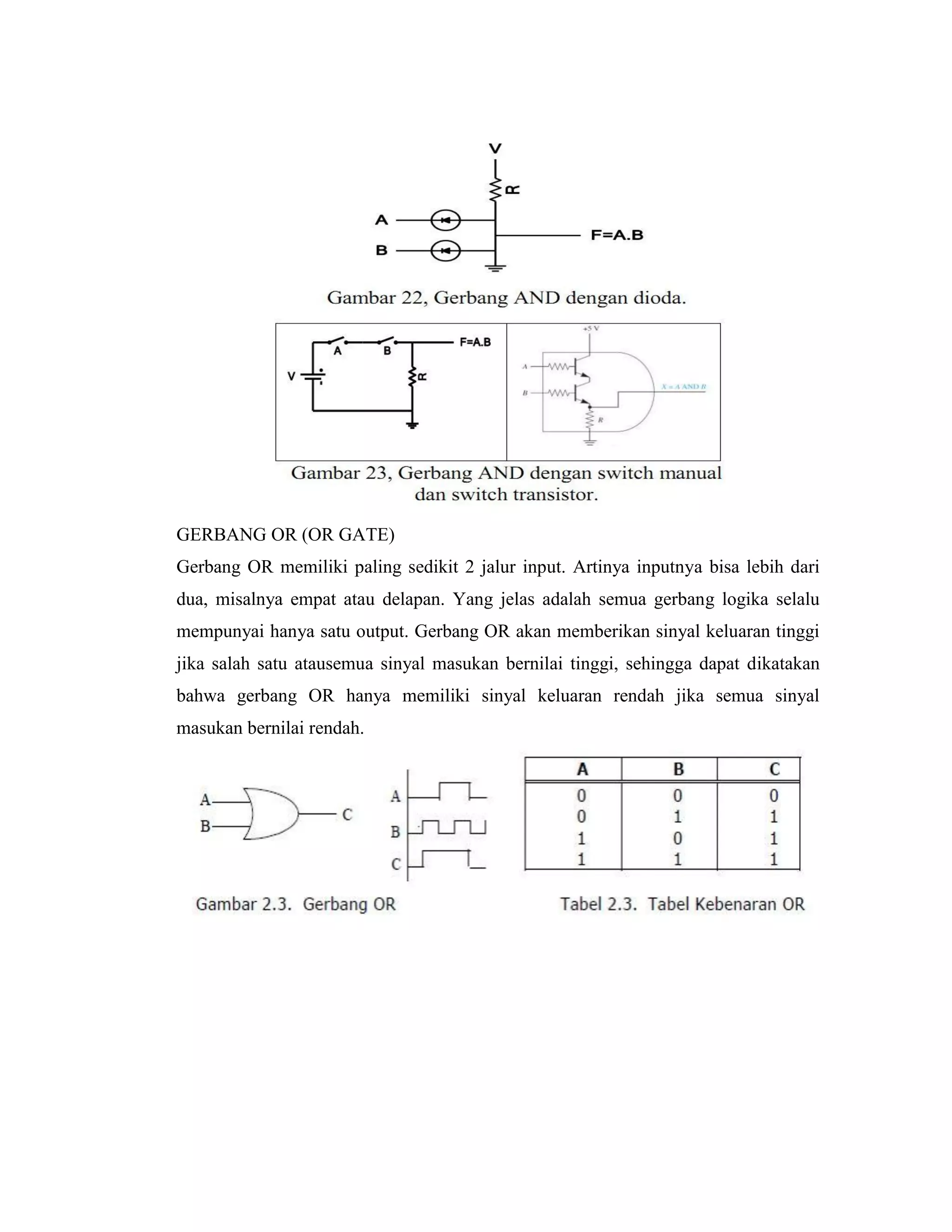

GERBANG AND (AND GATE)
Gerbang AND (AND GATE) atau dapat pula disebut gate AND ,adalah suatu rangkaian logika yang mempunyai beberapa jalan masuk (input) dan hanya mempunyai satu jalan keluar (output). Gerbang AND mempunyai dua atau lebih dari dua sinyal masukan tetapi hanya satu sinyal keluaran. Dalam gerbang AND, untuk menghasilkan sinyal keluaran tinggi maka semua sinyal masukan harus bernilai tinggi.

6. GERBANG OR (OR GATE)
Gerbang OR memiliki paling sedikit 2 jalur input. Artinya inputnya bisa lebih dari dua, misalnya empat atau delapan. Yang jelas adalah semua gerbang logika selalu mempunyai hanya satu output. Gerbang OR akan memberikan sinyal keluaran tinggi jika salah satu atausemua sinyal masukan bernilai tinggi, sehingga dapat dikatakan bahwa gerbang OR hanya memiliki sinyal keluaran rendah jika semua sinyal masukan bernilai rendah.

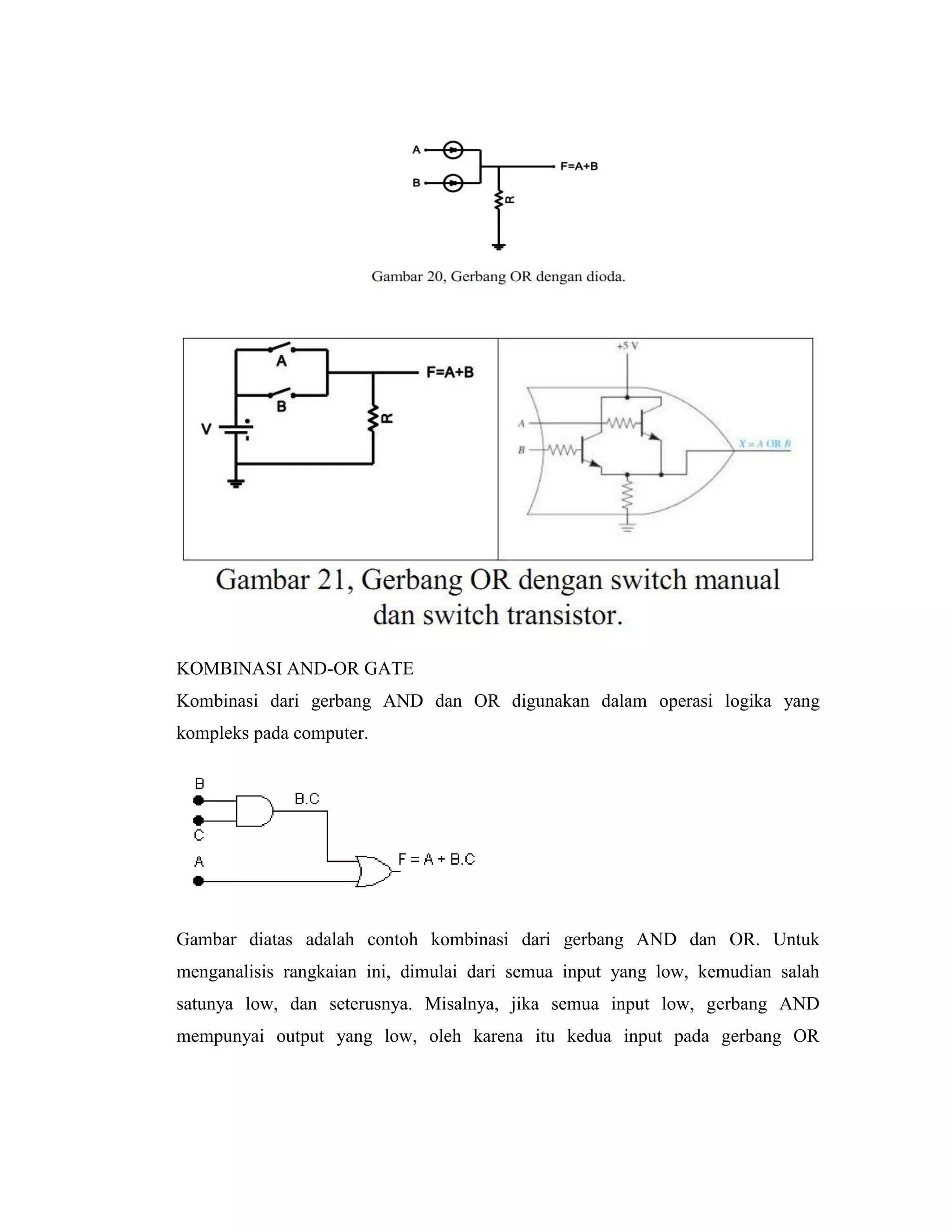

7. KOMBINASI AND-OR GATE
Kombinasi dari gerbang AND dan OR digunakan dalam operasi logika yang kompleks pada computer.
Gambar diatas adalah contoh kombinasi dari gerbang AND dan OR. Untuk menganalisis rangkaian ini, dimulai dari semua input yang low, kemudian salah satunya low, dan seterusnya. Misalnya, jika semua input low, gerbang AND mempunyai output yang low, oleh karena itu kedua input pada gerbang OR

8. menghasilkan output yang low. Contoh kedua A low, B low dan C high, maka gerbang OR akan mempunyai output high.

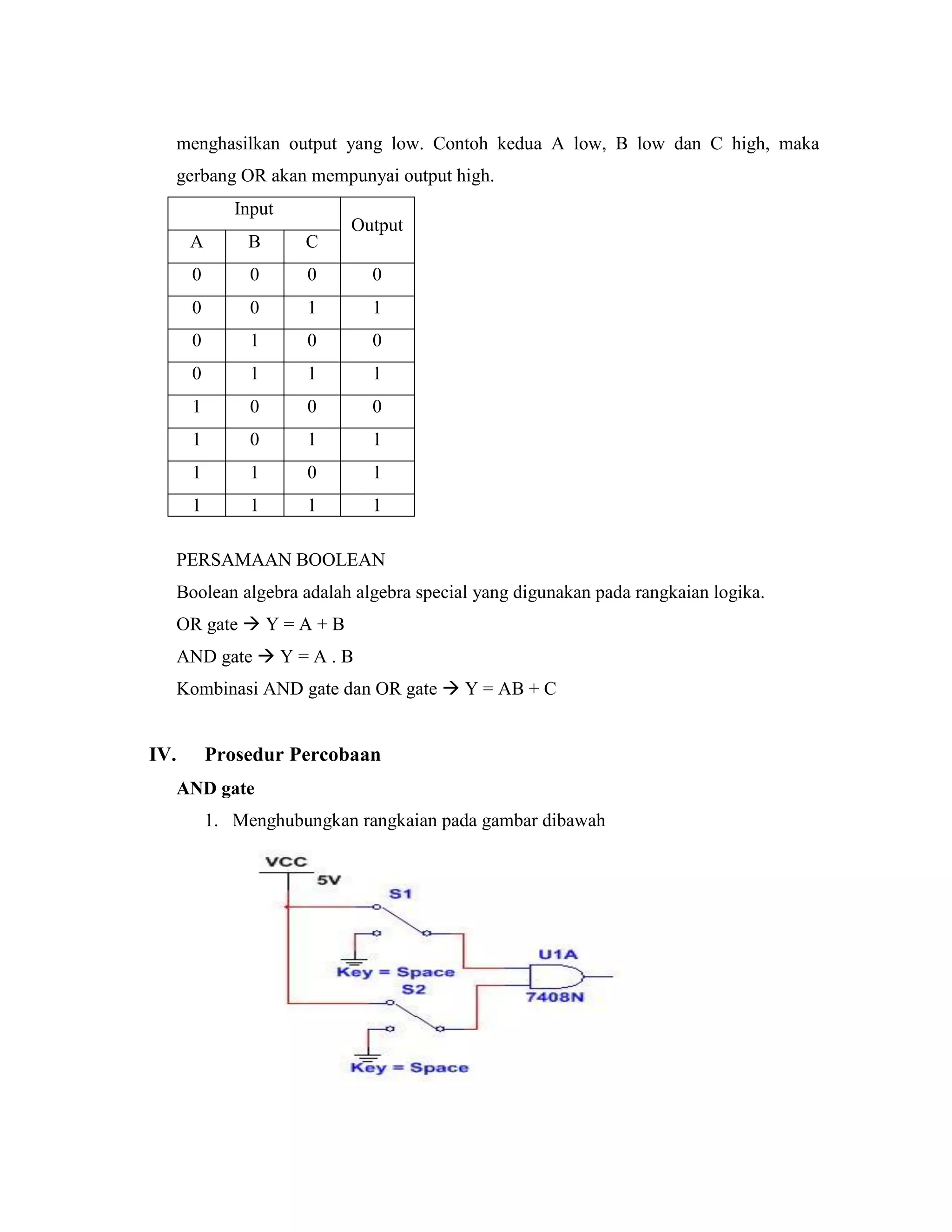

Input
Output
A
B
C
0
0
0
0
0
0
1
1
0
1
0
0
0
1
1
1
1
0
0
0
1
0
1
1
1
1
0
1
1
1
1
1
PERSAMAAN BOOLEAN
Boolean algebra adalah algebra special yang digunakan pada rangkaian logika.
OR gate  Y = A + B
AND gate  Y = A . B
Kombinasi AND gate dan OR gate  Y = AB + C
IV. Prosedur Percobaan
AND gate
1. Menghubungkan rangkaian pada gambar dibawah

9. (menghubungkan pin 14 pada +5V dan pin 7 pada ground)
2. Memasang saklar sesuai yang dibutuhkan untuk mendapatkan kombinasi input yang berbeda yang ditunjukkan pada tabel sbb :
Input
Y
A
B
0
0
0
1
1
0
1
1
3. Menctat kondisi 0 atau 1 pada output untuk setiap kombinasi input yang ada.
OR gate

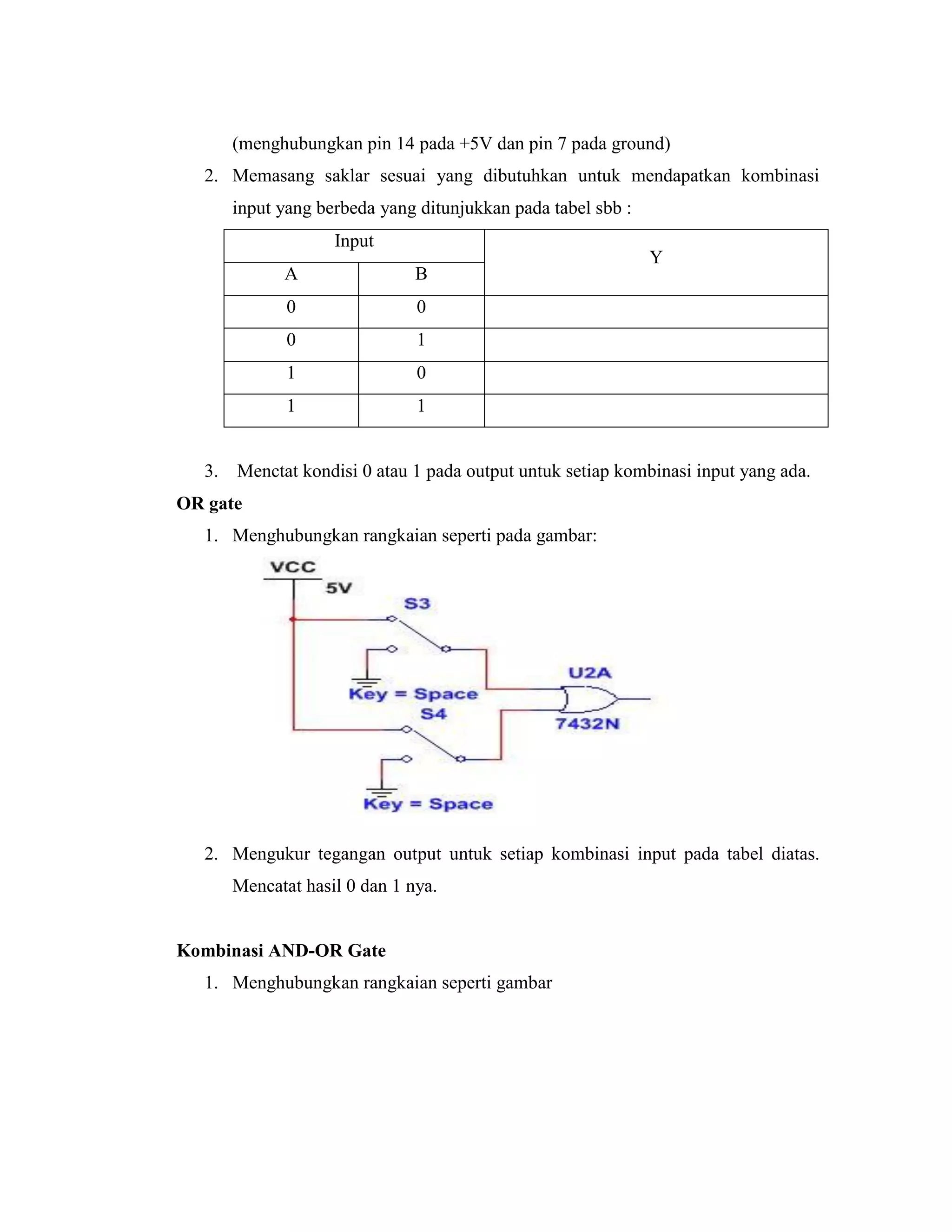

1. Menghubungkan rangkaian seperti pada gambar:
2. Mengukur tegangan output untuk setiap kombinasi input pada tabel diatas. Mencatat hasil 0 dan 1 nya.
Kombinasi AND-OR Gate
1. Menghubungkan rangkaian seperti gambar

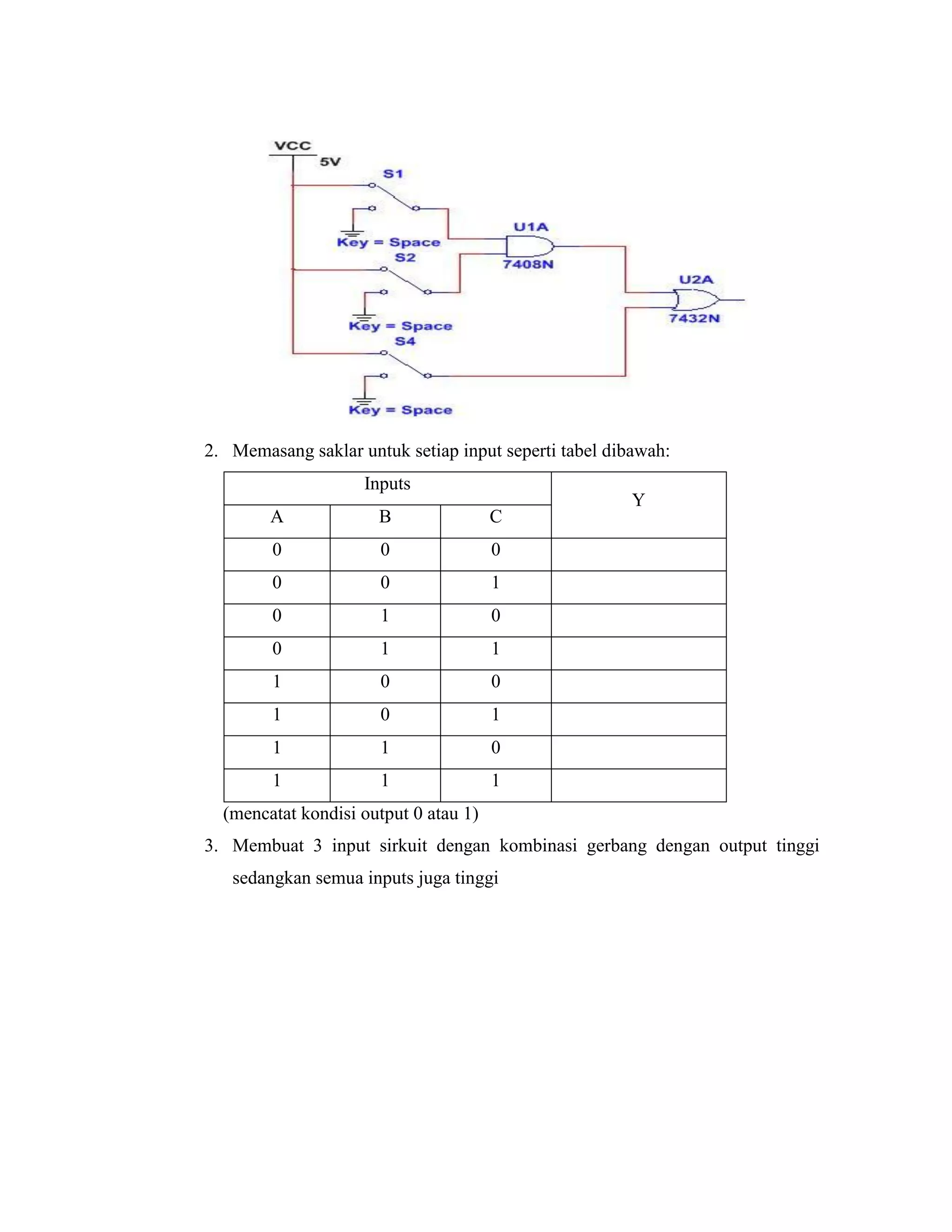

10. 2. Memasang saklar untuk setiap input seperti tabel dibawah:
Inputs
Y
A
B
C
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
(mencatat kondisi output 0 atau 1)
3. Membuat 3 input sirkuit dengan kombinasi gerbang dengan output tinggi sedangkan semua inputs juga tinggi

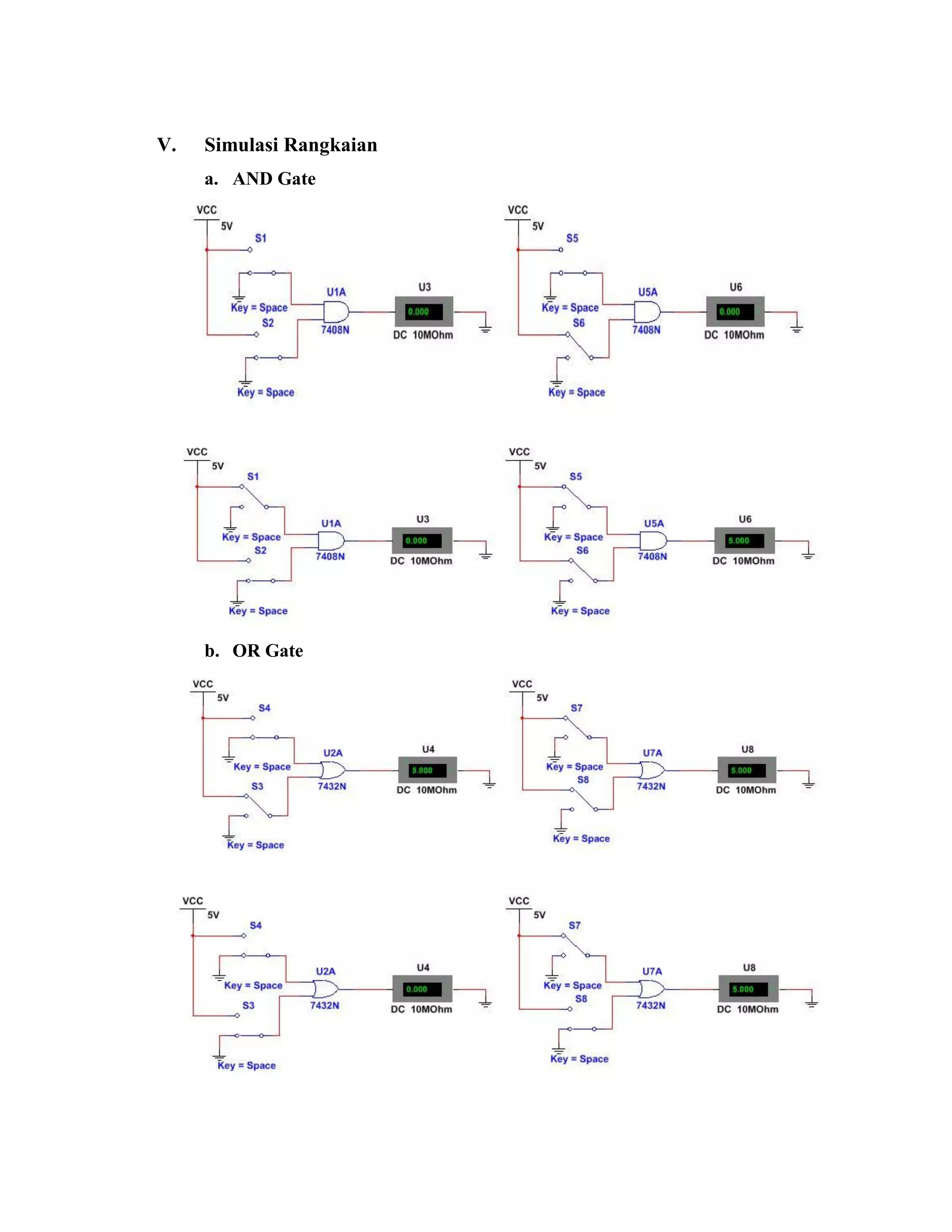

11. V. Simulasi Rangkaian
a. AND Gate
b. OR Gate

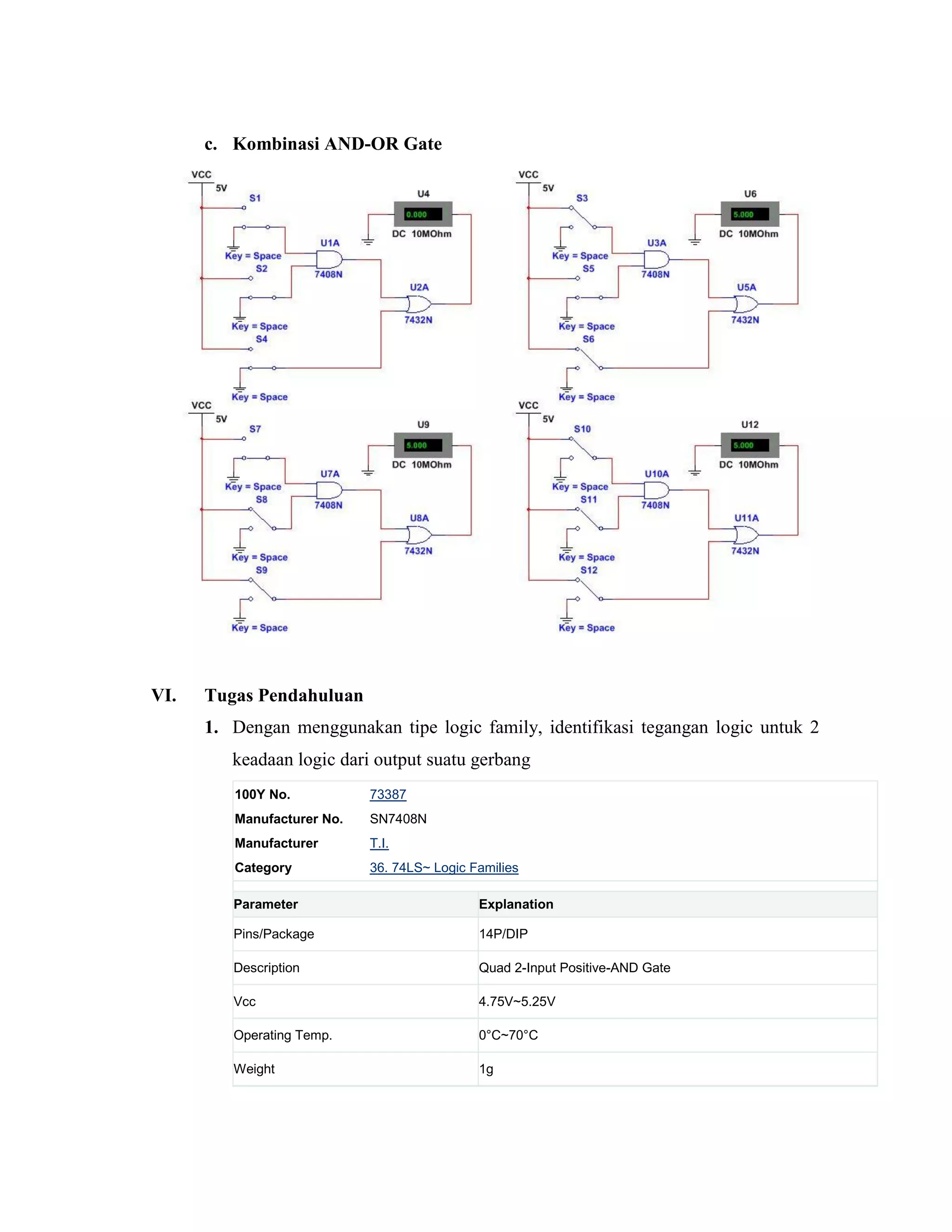

12. c. Kombinasi AND-OR Gate
VI. Tugas Pendahuluan
1. Dengan menggunakan tipe logic family, identifikasi tegangan logic untuk 2 keadaan logic dari output suatu gerbang 100Y No. 73387 Manufacturer No. SN7408N Manufacturer T.I. Category 36. 74LS~ Logic Families
Parameter Explanation Pins/Package 14P/DIP Description Quad 2-Input Positive-AND Gate Vcc 4.75V~5.25V Operating Temp. 0°C~70°C Weight 1g

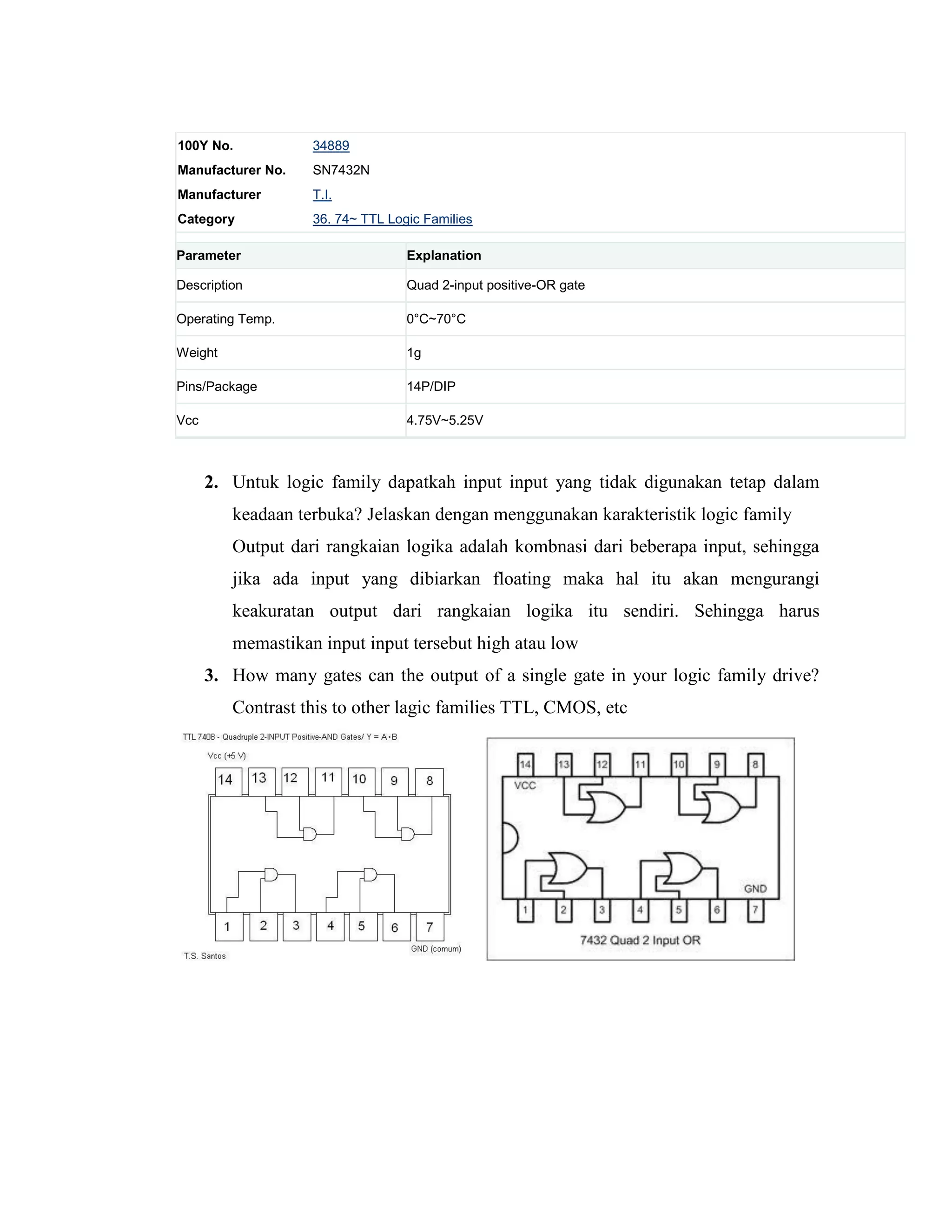

13. 100Y No. 34889 Manufacturer No. SN7432N Manufacturer T.I. Category 36. 74~ TTL Logic Families
Parameter Explanation Description Quad 2-input positive-OR gate Operating Temp. 0°C~70°C Weight 1g Pins/Package 14P/DIP Vcc 4.75V~5.25V
2. Untuk logic family dapatkah input input yang tidak digunakan tetap dalam keadaan terbuka? Jelaskan dengan menggunakan karakteristik logic family
Output dari rangkaian logika adalah kombnasi dari beberapa input, sehingga jika ada input yang dibiarkan floating maka hal itu akan mengurangi keakuratan output dari rangkaian logika itu sendiri. Sehingga harus memastikan input input tersebut high atau low
3. How many gates can the output of a single gate in your logic family drive? Contrast this to other lagic families TTL, CMOS, etc
