![Sams Teach Yourself
Unreal Engine 4
Game Development
in 24 Hours
この資料は[アンリアル エンジン 4 イ
ンストラクターガイド]のAram
Cookson 氏、Ryan DowlingSoka 氏、
Clinton Crumpler 氏による書籍、Sams
Teach Yourself Unreal Engine 4 Game
Development を元にしています。この
ガイドには 22 の講義に、小テスト、
試験、コンテンツが含まれています。
アンリアル エンジンの基礎機能を学
ぶことができます。
https://www.unrealengine.com/ja/blog/unreal-engine-4-instructor-guides-are-now-available
アンリアル エンジン 4 インストラクターガイドが公開されました](https://image.slidesharecdn.com/ue4lecture007-190418080951/85/UE4-No-007-7-320.jpg)
![コリジョンハルの編集：
単純化されたコリジョン
1つのスタティックメッシュに複数のコリ
ジョンハルを追加することができます.
• コリジョンハルを追加するには、メニュー
バーの[コリジョン]をクリックし、追加す
るコリジョンの形状を選択します。
• 1つのコリジョンハルを削除する必要があ
る場合は、Viewportでそのコリジョンハル
を選択し、Deleteキーを押します。
• コリジョンハルをViewportからすべて削除
する場合は、[コリジョン] > [コリジョンを
取り除く]を選択します。](https://image.slidesharecdn.com/ue4lecture007-190418080951/85/UE4-No-007-25-320.jpg)
![凸型分解
(Convex Decomposition)
スタティックメッシュエディタには凸型分解
というパネルがあり、より複雑なモデルのた
めにコリジョンハルを自動的に生成すること
ができます。
スタティックメッシュの複雑さと凸型分解の
設定を変更すると、さまざまな結果が得られ
ます。
[凸型分解]パネルを開くには、[コリジョン] >
[オートコンベックスコリジョン]を選択しま
す。
自動凸型コリジョン ツールを使ってコリジョン モデルを作成する
http://api.unrealengine.com/JPN/Engine/Physics/Collision/HowTo/AddConvexHulls/index.html](https://image.slidesharecdn.com/ue4lecture007-190418080951/85/UE4-No-007-27-320.jpg)
![Per-Poly Collision
スタティックメッシュアセットをポリゴン毎
の衝突に設定することができます。これは最
も正確な衝突です。しかし、計算量が多いの
で、精度が必要な特定の状況でのみ使用して
ください。
• スタティックメッシュアセットをポリゴン
ごとの衝突に設定するには、詳細パネルの
コリジョン設定セクションに移動し、
Collision Complexityを[Use Complex Collision
As Simple]に設定します。
• 単純プリミティブ、凸プリミティブの代わ
りに複雑な衝突（ポリゴン毎）を使用する
ようにエディタに指示します。](https://image.slidesharecdn.com/ue4lecture007-190418080951/85/UE4-No-007-28-320.jpg)
![Object Type
詳細パネルのオブジェクトタイププロパティ
では、このアクタの種類を設定できます。そ
のため、他のアクタが衝突すると、応答する
方法がわかります。
たとえば、スタティックメッシュアクタが[ト
ランスフォーム]の下にある[スタティック]に
設定されている場合、そのオブジェクトタイ
プはWorldStaticに設定する必要がありますが、
[トランスフォーム]で[ムーバブル]に設定され
ている場合は、オブジェクトタイプを
WorldDynamicに設定する必要があります。](https://image.slidesharecdn.com/ue4lecture007-190418080951/85/UE4-No-007-39-320.jpg)
![カスタムコリジョン
プリセット
レベルエディタのメインメニューで、[編集] >
[プロジェクト設定] > [Collision]を選択すると、
プロジェクトの独自のコリジョンプリセット
を作成できます。
ただし、最初に開始するときは、カスタムプ
リセットを選択して、選択したスタティック
メッシュアクタ上の各アクタのコリジョン応
答を直接変更するのが最も簡単です。](https://image.slidesharecdn.com/ue4lecture007-190418080951/85/UE4-No-007-42-320.jpg)
Uploaded byTatsuya Iwama
ゲームエンジンの文法【UE4】No.007 スタティックメッシュエディタ：スタティックメッシュアセットとアクターの操作

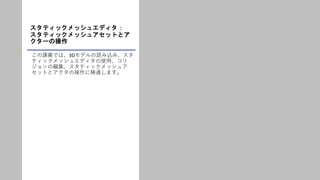

━━━━━━━━━━━━━━━━ 今回学習する内容 【スタティックメッシュエディタ： スタティックメッシュアセットとアクターの操作】 ━━━━━━━━━━━━━━━━ この講義では、3Dモデルの読み込み、スタティックメッシュエディタの使用、コリジョンの編集、スタティックメッシュアセットとアクタの操作に精通します。 [目次] 1. プロジェクトを作成する 2. 3Dモデルのインポート 3. インポート時に自動生成されたコリジョンハルを削除する 4. ボックス単純化コリジョンでコリジョンを作成する 5. オートコンベックスコリジョン 6. Per-Poly Colision 7. リンク集
![[UE4]マテリアルの注意すべきこと！～テクスチャロードとSwitch～](https://cdn.slidesharecdn.com/ss_thumbnails/ue4materialcaution-190309153116-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2018] UE4アニメーションシステム総おさらい](https://cdn.slidesharecdn.com/ss_thumbnails/animationsystem-180823080249-thumbnail.jpg?width=640&height=640&fit=bounds)
![[CEDEC2018] UE4で多数のキャラクターを生かすためのテクニック](https://cdn.slidesharecdn.com/ss_thumbnails/cedec2018charcterperdormanceoptimze-180823081028-thumbnail.jpg?width=640&height=640&fit=bounds)
![[GTMF2019]Unreal Engine 4の2019年上半期 アップデート情報まとめ](https://cdn.slidesharecdn.com/ss_thumbnails/tokyogtmf2019sawada-190718080113-thumbnail.jpg?width=640&height=640&fit=bounds)
ゲームエンジンの文法【UE4】No.007 スタティックメッシュエディタ：スタティックメッシュアセットとアクターの操作
- 1.
- 2.
- 3.
- 4. 目次 1. スタティックメッシュ(Static Mesh) 2.スタティックメッシュエディタ 3. スタティックメッシュアクタの使用 4. リンク集
- 5. 講義のゴール(目標)と成果 ゴール(目標) この講義のゴール(目標)は、 • スタティックメッシュエディタの使い方を学ぶ • 3Dモデルファイルをインポートする方法を学ぶ •マテリアルとコリジョンをスタティックメッシュ アセットに割り当てる方法を学ぶ • スタティックメッシュアクターをレベルに配置す る方法を学ぶ • スタティックメッシュアクタのメッシュとマテリ アル参照を変更する方法を学ぶ • スタティックメッシュアクタの衝突応答を設定す る方法を学ぶ 成果 この講義をすることによって出来ること • スタティックメッシュエディタを使用出来る • 3Dモデルファイルをインポート出来る • マテリアルとコリジョンをスタティックメッシュア セットに割り当てる • スタティックメッシュアクターをレベルに配置する • スタティックメッシュアクタのメッシュとマテリアル 参照を変更する • スタティックメッシュアクタのコリジョン応答の設定 について理解する

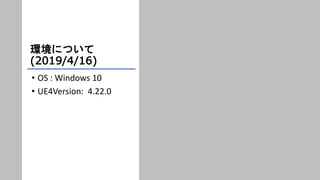

- 6. 環境について (2019/4/16) • OS :Windows 10 • UE4Version: 4.22.0
- 7. Sams Teach Yourself UnrealEngine 4 Game Development in 24 Hours この資料は[アンリアル エンジン 4 イ ンストラクターガイド]のAram Cookson 氏、Ryan DowlingSoka 氏、 Clinton Crumpler 氏による書籍、Sams Teach Yourself Unreal Engine 4 Game Development を元にしています。この ガイドには 22 の講義に、小テスト、 試験、コンテンツが含まれています。 アンリアル エンジンの基礎機能を学 ぶことができます。 https://www.unrealengine.com/ja/blog/unreal-engine-4-instructor-guides-are-now-available アンリアル エンジン 4 インストラクターガイドが公開されました
- 8.
- 9.
- 10. スタティックメッシュ Asset Actor • スタティックメッシュアセッ トが読み込まれ、コンテンツ ブラウザに保存されます •スタティックメッシュアセッ トがインポートされ、コンテ ンツブラウザに保存されます。 • アセットには初期コリジョン 設定が格納されます。 • アセットには、メッシュの最 初のマテリアル割り当てが保 存されます。 • アセットにはLOD割り当てが 格納されます。 • スタティックメッシュアクタ は、あるレベルのスタティッ クメッシュアセットの配置さ れたインスタンスです。 • 単一のアセットの多くのイン スタンスが存在する可能性が あります。 • 各Actorインスタンスのプロパ ティは個別に変更できます。
- 11. スタティックメッシュ スタティックメッシュには以下が含まれます: • ピボットポイント(ローカル軸) • モデルの視覚的な外観を定義する頂点、 エッジ、ポリゴン •Levels of detail (LODs) • コリジョンハル • ソケット • テクスチャとライトマップを投影するため に使用されるUVレイアウト • 頂点カラー割り当て
- 12.
- 13.
- 14.
- 15.
- 16. スタティックメッシュエディタ スタティックメッシュエディタを使用すると、 コンテンツブラウザに格納されたスタティッ クメッシュアセットの基本プロパティを編集、 変更、および設定ができます。 スタティック メッシュ エディタUI http://api.unrealengine.com/JPN/Engine/Content/Types/StaticMeshes/Editor/index.html
- 17.
- 18.
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.

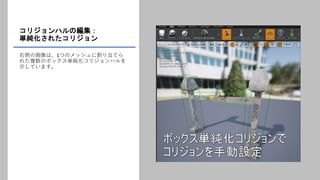

- 25. コリジョンハルの編集： 単純化されたコリジョン 1つのスタティックメッシュに複数のコリ ジョンハルを追加することができます. • コリジョンハルを追加するには、メニュー バーの[コリジョン]をクリックし、追加す るコリジョンの形状を選択します。 • 1つのコリジョンハルを削除する必要があ る場合は、Viewportでそのコリジョンハル を選択し、Deleteキーを押します。 •コリジョンハルをViewportからすべて削除 する場合は、[コリジョン] > [コリジョンを 取り除く]を選択します。
- 26.

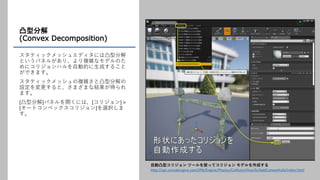

- 27. 凸型分解 (Convex Decomposition) スタティックメッシュエディタには凸型分解 というパネルがあり、より複雑なモデルのた めにコリジョンハルを自動的に生成すること ができます。 スタティックメッシュの複雑さと凸型分解の 設定を変更すると、さまざまな結果が得られ ます。 [凸型分解]パネルを開くには、[コリジョン] > [オートコンベックスコリジョン]を選択しま す。 自動凸型コリジョンツールを使ってコリジョン モデルを作成する http://api.unrealengine.com/JPN/Engine/Physics/Collision/HowTo/AddConvexHulls/index.html
- 28. Per-Poly Collision スタティックメッシュアセットをポリゴン毎 の衝突に設定することができます。これは最 も正確な衝突です。しかし、計算量が多いの で、精度が必要な特定の状況でのみ使用して ください。 • スタティックメッシュアセットをポリゴン ごとの衝突に設定するには、詳細パネルの コリジョン設定セクションに移動し、 CollisionComplexityを[Use Complex Collision As Simple]に設定します。 • 単純プリミティブ、凸プリミティブの代わ りに複雑な衝突（ポリゴン毎）を使用する ようにエディタに指示します。
- 29.
- 30.
- 31.
- 32.

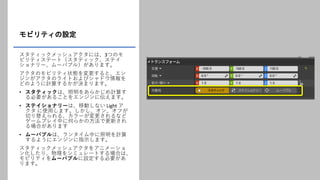

- 33. モビリティの設定 スタティックメッシュアクタには、3つのモ ビリティステート（スタティック、ステイ ショナリー、ムーバブル）があります。 アクタのモビリティ状態を変更すると、エン ジンがアクタのライトおよびシャドウ情報を どのように計算するかが決まります。 • スタティックは、照明をあらかじめ計算す る必要があることをエンジンに伝えます。 • ステイショナリーは、移動しないLight ア クタ に使用します。しかし、オン、オフが 切り替えられる、カラーが変更されるなど ゲームプレイ中に何らかの方法で更新され る場合があります • ムーバブルは、ランタイム中に照明を計算 するようにエンジンに指示します。 スタティックメッシュアクタをアニメーショ ン化したり、物理をシミュレートする場合は、 モビリティをムーバブルに設定する必要があ ります。
- 34.
- 35. スタティックメッシュアクタ上 のマテリアル割り当ての変更 スタティックメッシュエディタでは、メッ シュアセットに割り当てられた元のマテリア ルに基づいて最初に割り当てられたマテリア ル参照もあります。 いくつかの方法で各アクタのマテリアルを変 更することができます: • 新しいマテリアルをコンテンツブラウザか ら、詳細パネルの現在のマテリアルのサム ネイル画像にドラッグします。 • 現在割り当てられているマテリアルの横に あるドロップダウン矢印をクリックし、リ ストから選択します。 •新しいマテリアルをクリックして、コンテ ンツブラウザからレベル内のいずれかのス タティックメッシュアクタにドラッグしま す。
- 36.
- 37.
- 38.

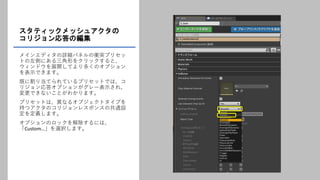

- 39.
- 40. Object Type 衝突可能なすべてのアクタには、割り当てら れたオブジェクトタイプがあります。 7つのオブジェクトタイプがあります: • WorldStatic •WorldDynamic • Pawn • PhysicsBody • Vehicle • Destructible • Projectile

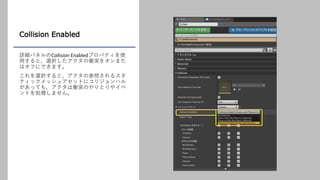

- 41.
- 42. カスタムコリジョン プリセット レベルエディタのメインメニューで、[編集] > [プロジェクト設定] >[Collision]を選択すると、 プロジェクトの独自のコリジョンプリセット を作成できます。 ただし、最初に開始するときは、カスタムプ リセットを選択して、選択したスタティック メッシュアクタ上の各アクタのコリジョン応 答を直接変更するのが最も簡単です。
- 43.
- 44. リンク集 • スタティックメッシュ ( http://api.unrealengine.com/JPN/Engine/Content/Types/StaticMeshes/index.html) • スタティックメッシュのインポート ( http://api.unrealengine.com/JPN/Engine/Content/Types/StaticMeshes/HowTo/Importing/index.html ) • スタティックメッシュでコリジョンをセットアップする ( http://api.unrealengine.com/JPN/Engine/Content/Types/StaticMeshes/HowTo/SettingCollision/index.html ) • スタティック メッシュ エディタ UI ( http://api.unrealengine.com/JPN/Engine/Content/Types/StaticMeshes/Editor/index.html ) • 自動凸型コリジョン ツールを使ってコリジョン モデルを作成する ( http://api.unrealengine.com/JPN/Engine/Physics/Collision/HowTo/AddConvexHulls/index.html ) • コリジョン反応の参照 ( http://api.unrealengine.com/JPN/Engine/Physics/Collision/Reference/index.html )
