はじめてアンリアルエンジンで海戦をつくってみたときのお話

はじめてアンリアルエンジンで海戦をつくってみたときのお話

• 1.
  #ue4fest#ue4fest はじめてアンリアルエンジンで 海戦をつくってみたときのお話
• 2.
  #ue4fest#ue4fest 『アズールレーン クロスウェーブ』制作事例 ©2018 IDEAFACTORY / COMPILE HEART / FELISTELLA / Manjuu Co.,Ltd. & Yongshi Co.,Ltd. / Yostar, Inc. ※戦闘シーンがアクション(TPS)となっているRPG
• 3.
  #ue4fest#ue4fest 第１章 ゲームエンジン採択までの道のり 第２章 開発の立ち上がり 第３章開発を進める中で 本講演での話題 第４章 UE4を使って感じたこと
• 4.
  #ue4fest#ue4fest • FELISTELLAという会社は主にRPGを開発 (猫社員がいます） •自社でゲームエンジンを整備し、プラグインやスクリプトツール など、開発をスムーズに行うための資産をもつ 第１章 ゲームエンジン採択までの道のり
• 5.
  #ue4fest#ue4fest • 昨今のマルチプラットフォーム開発やローカライズ業務を 他社にお願いするにあたり、サポートなどが難しいと痛感 • 資産を捨てて、ゲームエンジンを導入すべきか？ 現場も悩む、悩む、悩む……経営的にも、悩む 1ヶ月ほど複数のゲームエンジンを調査 •最終的に、登壇するきっかけとなる Unreal Engine 4を採択 しかし… 第１章 ゲームエンジン採択までの道のり
• 6.
  #ue4fest#ue4fest ソースコードが公開されている（これに尽きる） カスタムしたり、トラブル時の原因の切り分けがしやすい！ なぜか？ 第１章 ゲームエンジン採択までの道のり
• 7.
  #ue4fest#ue4fest • エンジンには、可能な限り、 手を付けないことを目標とする 基本方針
• 8.
  #ue4fest#ue4fest ・海戦なので、何はなくとも 海！海！海！ →海の表現から • いろいろ手探りなので →サンプルの制作 第２章開発の立ち上がり
• 9.
  #ue4fest#ue4fest • 広大な海上で戦闘が行われるが、海上には表示物が 敵味方キャラクターと弾しかないので寂しい • ユーザー入力により海面を隆起させることで 画面に変化をつけたい ・公式ドキュメントで実装方法を調べる インタラクション 第２章開発の立ち上がり【海の表現】
• 10.
  #ue4fest#ue4fest • 丁度良い項目が見つかった https://api.unrealengine.com/JPN/Engine/Rendering/RenderTargets/BlueprintRenderTargets/HowTo/index.html 第２章 開発の立ち上がり【海の表現】
• 11.
  #ue4fest#ue4fest • チュートリアルは、ブループリントもコピペできる 第２章 開発の立ち上がり【海の表現】
• 12.
  #ue4fest#ue4fest • チュートリアルの最終結果 第２章 開発の立ち上がり【海の表現】
• 13.
  #ue4fest#ue4fest • 試作に組み込んでみる • 期待通りの結果 次は…？ 第２章開発の立ち上がり【海の表現】

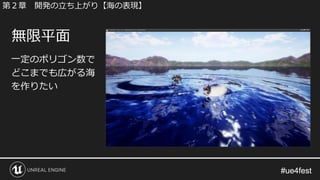

• 14.
  #ue4fest#ue4fest 一定のポリゴン数で どこまでも広がる海 を作りたい 無限平面 第２章 開発の立ち上がり【海の表現】
• 15.
  #ue4fest#ue4fest • カメラに追従し、視界内だけをカバーするメッシュを準備 第２章 開発の立ち上がり【海の表現～無限平面】
• 16.
  #ue4fest#ue4fest • 海面マテリアルのテクスチャ座標を メッシュ頂点のワールド座標から求めるように修正 第２章 開発の立ち上がり【海の表現～無限平面】
• 17.
  #ue4fest#ue4fest • 流体シミュレーションに使用している ワークテクスチャのプロパティを変更 • 本タイトルでは512x512のテクスチャで 200m四方をカバーしそれより先はリピートする 第２章開発の立ち上がり【海の表現～無限平面】
• 18.
  #ue4fest#ue4fest • 海面メッシュが常にカメラにあわせて移動回転拡縮を行うため どこまでも海が広がって見えるように 第２章 開発の立ち上がり【海の表現～無限平面】

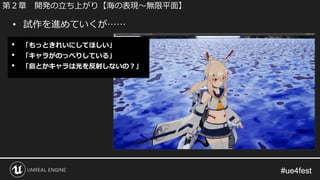

• 19.
  #ue4fest#ue4fest • 試作を進めていくが…… 第２章 開発の立ち上がり【海の表現～無限平面】 •「もっときれいにしてほしい」 • 「キャラがのっぺりしている」 • 「島とかキャラは光を反射しないの？」
• 20.
  #ue4fest#ue4fest • 反射に関してはデフォルトでSSRが有効になっているが 効果が殆どわからない • 海面マテリアルの設定の仕方が悪いのか、 思うような絵作りができない・・・ •反射について公式ドキュメントを調べる 第２章 開発の立ち上がり【反射】
• 21.
  #ue4fest#ue4fest • 平面反射という機能が見つかる https://docs.unrealengine.com/ja/Engine/Rendering/LightingAndShadows/PlanarReflections/index.html 第２章 開発の立ち上がり【反射】

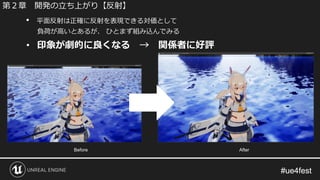

• 22.
  #ue4fest#ue4fest • 印象が劇的に良くなる →関係者に好評 Before After • 平面反射は正確に反射を表現できる対価として 負荷が高いとあるが、 ひとまず組み込んでみる 第２章 開発の立ち上がり【反射】
• 23.
  #ue4fest#ue4fest • 反射用のレンダリングを行う際の対象を設定できるので、 AAなどの効果の認識が難しい処理はカット 第２章 開発の立ち上がり【反射】

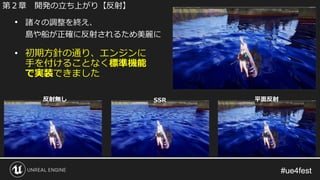

• 24.
  #ue4fest#ue4fest • 諸々の調整を終え、 島や船が正確に反射されるため美麗に 第２章 開発の立ち上がり【反射】 反射無しSSR 平面反射 • 初期方針の通り、エンジンに 手を付けることなく標準機能 で実装できました
• 25.
  #ue4fest#ue4fest • だいたい１カ月ほどで、海を駆け回るキャラクターが 弾を撃つサンプルが出来上がる サンプルの制作 第２章 開発の立ち上がり
• 26.
  #ue4fest#ue4fest 初期 第２章 開発の立ち上がり【サンプルの制作】
• 27.
  #ue4fest#ue4fest 少し進む 第２章 開発の立ち上がり【サンプルの制作】
• 28.
  #ue4fest#ue4fest 航空機の処理追加 第２章 開発の立ち上がり【サンプルの制作】
• 29.
  #ue4fest#ue4fest もくもくと進む 第２章 開発の立ち上がり【サンプルの制作】

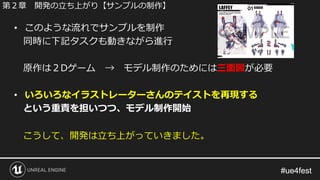

• 30.
  #ue4fest#ue4fest • このような流れでサンプルを制作 同時に下記タスクも動きながら進行 原作は２Dゲーム →モデル制作のためには三面図が必要 • いろいろなイラストレーターさんのテイストを再現する という重責を担いつつ、モデル制作開始 こうして、開発は立ち上がっていきました。 第２章 開発の立ち上がり【サンプルの制作】
• 31.
  #ue4fest#ue4fest • 開発環境について • おもしろくするための仕様変更 第３章開発を進める中で
• 32.
  #ue4fest#ue4fest • エンジンバーション UE4 4.17(試作)→UE4 4.19(α版) →UE4 4.21 ※SpriteStudio5の対応バーションの都合で 4.21となる • バージョン管理 Subversion 第３章 開発を進める中で【開発環境】
• 33.
  #ue4fest#ue4fest • レベル設計 パーシスタントレベルは１つのみ、 あとは複数のサブレベルで構成 • ブループリント ゲームフロー（レベルBP)と UI(UMG) で主に利用 • 敵AI BehaviorTree と EQS を利用 第３章 開発を進める中で【開発環境】
• 34.
  #ue4fest#ue4fest • UI 基本的にUMGを利用するが、戦闘UIのみHUDで作成。 ※UMGは習熟に時間を要したので、 シンプルで扱いやすいHUDを戦闘UIで採用 • フォント フォントファイルをそのまま利用 第３章開発を進める中で【開発環境】
• 35.
  #ue4fest#ue4fest • 3Dツール Maya2016 • 2Dツール SpriteStudio5（UMGに加算機能を拡張） Spine(SDキャラクターのデータのため） Paper 2D スプライト表示で利用。簡単な動きはプログラマサイド UMGのアニメーション機能で作成 第３章 開発を進める中で【開発環境】
• 36.
  #ue4fest#ue4fest • ミドルウェア CRI ADX2,Sofdec(サウンドとムービーで利用) ※使い慣れた環境であること、低負荷(SE用)、 高音質(音声用)の圧縮コーデックが使える。 ボイスの多いゲームではほぼ必須ではないかと 第３章 開発を進める中で【開発環境】
• 37.
  #ue4fest#ue4fest • 独自アセット 1:ゲームレベルデータベース Excel(VBAマクロ出力) →json形式→インポート 以前の開発では、Excelからのバイナリを直接読み込み 2:FSスクリプト スクリプトソース(コンパイル）→スクリプトバイナリ →インポート ※C++の自社のスクリプトエンジンをそのまま利用 第３章 開発を進める中で【開発環境】
• 38.
  #ue4fest#ue4fest 開発は黙々と進んでいたところ、業界あるあるの・・・ より面白くするための、 大 き な工 夫（シヨウヘンコウ）が発生 第３章 開発を進める中で
• 39.
  #ue4fest#ue4fest α版のプレイアブルキャラクターは画面内に１体のみ （戦闘中に交代は可能） しかし、原作アプリでは画面内に３人一組で同時に戦える！ 第３章 開発を進める中で【仕様変更】
• 40.
  #ue4fest#ue4fest 本作でも味方を3体同時表示へ変更する 第３章 開発を進める中で【仕様変更】
• 41.
  #ue4fest#ue4fest • なにはともあれ、処理の最適化、負荷の計測 • リッチすぎた処理の軽減 （もちろん見栄えはできるだけ損なわずに） あれ？結構負荷がぎりぎりだったような？ いろいろ海の表現でやりすぎたかも？ 第３章開発を進める中で【仕様変更】
• 42.
  #ue4fest#ue4fest 高速化、負荷の低減に寄与したもの 少しずつ負荷低減へ ・デカールのカット ・平面反射の反射対象の制限 ・キャラクターや構造物をライトの影響を受けないように変更 第３章 開発を進める中で【仕様変更】
• 43.
  #ue4fest#ue4fest 高速化、負荷の低減に寄与したもの ・パーティクル 半透明 →ParticleCutout が非常に有効 メッシュパーティクル →エディタのLOD自動生成が少ないコストで、 品質を維持しながらの最適化に有効 カスケードのLODも同様に非常に有効 第３章 開発を進める中で【仕様変更】

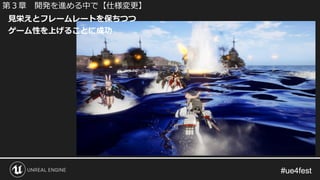

• 44.
  #ue4fest#ue4fest 見栄えとフレームレートを保ちつつ ゲーム性を上げることに成功 第３章 開発を進める中で【仕様変更】
• 45.
  #ue4fest#ue4fest 公式ドキュメントや事例が多く特に困ることはなかった。 試行錯誤は多いが、これはどのエンジンを採用しても同じ。 まだまだ勉強をしていかなければならない 逆に多機能が故に、どの機能を使うのがベストなのかの判断が 難しいと感じることもあった。 第４章 UE4を使って感じたこと
• 46.
  #ue4fest#ue4fest • プロトタイプまでの制作時間の短さ！ • PCでサンプルを見せることができる！ （コンシューマーの開発では、実機で動かして 動画でキャプチャすることが多かった） •素材が豊富にある！ • マルチプラットフォーム対応も前向きに検討できる！ • BehaviorTreeでのAI開発は心強かった！ 第４章 UE4を使って感じたこと
• 47.
  #ue4fest#ue4fest まだ初めての開発なので感じることかもしれませんが、 ・レベル間のやりとりに制限あり少々手間がかかる ・C++とBPの役割分担をしっかり考えて設計する必要があり 従来の開発より仕様変更などの対応に時間がかかった ・キーボード主体からBP(ノード編集）作業が増え、 マウスの利用頻度があがり、右手の疲労度が高い 第４章 UE4を使って感じたこと
• 48.
  #ue4fest#ue4fest 今後もUE4で開発を続けていくので、情報の拡充や 開発できる会社さんが増えるといいな・・・ と思った開発でした。 第４章 UE4を使って感じたこと
• 49.
  #ue4fest#ue4fest ご清聴ありがとうございました
