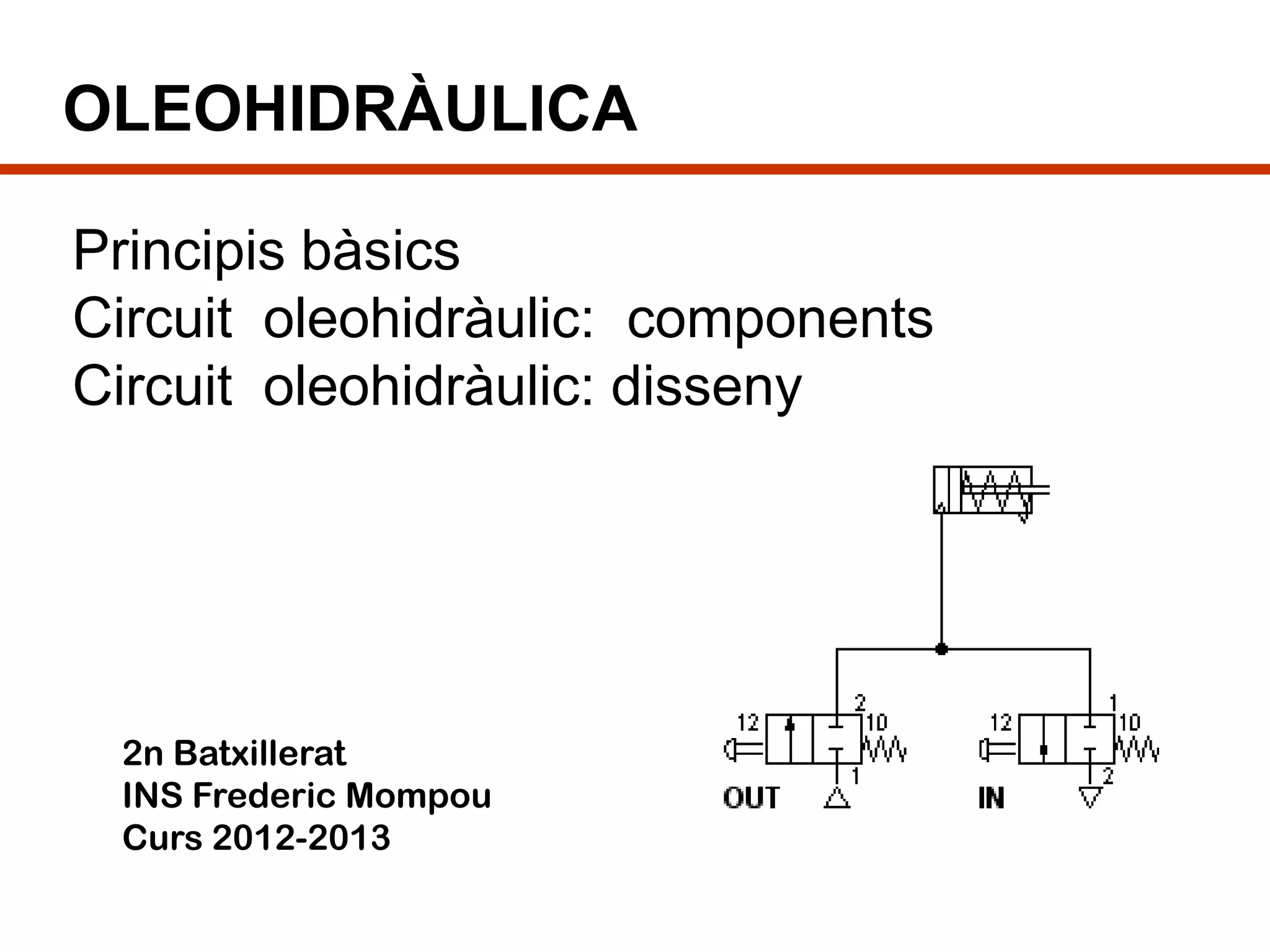

  OLEOHIDRÀULICA Principis bàsics Circuit oleohidràulic:components Circuit oleohidràulic: disseny 2n Batxillerat INS Frederic Mompou Curs 2012-2013
• 2.
  PNEUMÀTICA Utilització industrial defluids per realitzar treball HIDRÀULICA
• 3.

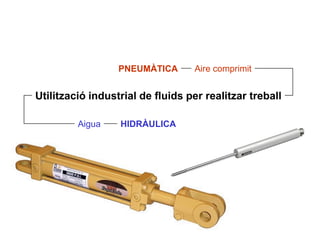

  PNEUMÀTICA Aire comprimit Utilització industrial de fluids per realitzar treball Aigua HIDRÀULICA
• 4.

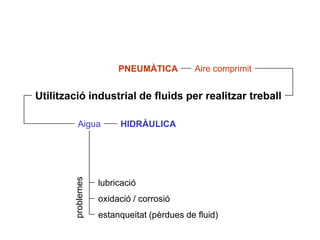

  PNEUMÀTICA Aire comprimit Utilització industrial de fluids per realitzar treball Aigua HIDRÀULICA problemes lubricació oxidació / corrosió estanqueitat (pèrdues de fluid)

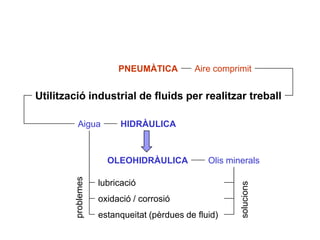

• 5.
  PNEUMÀTICA Aire comprimit Utilització industrial de fluids per realitzar treball Aigua HIDRÀULICA OLEOHIDRÀULICA Olis minerals problemes lubricació solucions oxidació / corrosió estanqueitat (pèrdues de fluid)
• 6.
  PNEUMÀTICA Aire comprimit Utilització industrial de fluids per realitzar treball OLEOHIDRÀULICA Olis minerals Viscositat del fluid baixa alta

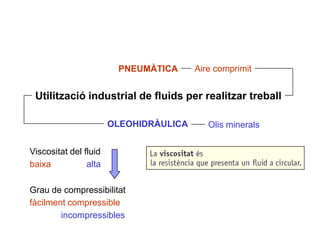

• 7.
  PNEUMÀTICA Aire comprimit Utilització industrial de fluids per realitzar treball OLEOHIDRÀULICA Olis minerals Viscositat del fluid baixa alta Grau de compressibilitat fàcilment compressible incompressibles

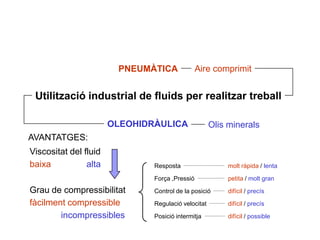

• 8.
  PNEUMÀTICA Aire comprimit Utilització industrial de fluids per realitzar treball OLEOHIDRÀULICA Olis minerals AVANTATGES: Viscositat del fluid baixa alta Resposta molt ràpida / lenta Força ,Pressió petita / molt gran Grau de compressibilitat Control de la posició difícil / precís fàcilment compressible Regulació velocitat difícil / precís incompressibles Posició intermitja difícil / possible

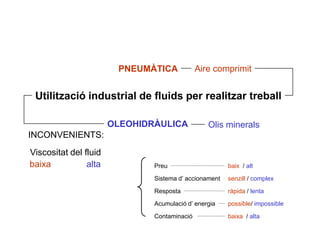

• 9.
  PNEUMÀTICA Aire comprimit Utilització industrial de fluids per realitzar treball OLEOHIDRÀULICA Olis minerals INCONVENIENTS: Viscositat del fluid baixa alta Preu baix / alt Sistema d’ accionament senzill / complex Resposta ràpida / lenta Acumulació d’ energia possible/ impossible Contaminació baixa / alta
• 10.
  Principis bàsics d’OLEOHIDRÀULICA Hidrostàtica. Principi de PASCAL Hidrodinàmica. CABAL i POTÈNCIA hidràulica

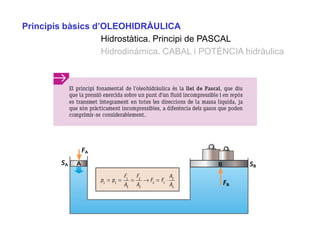

• 11.
  Principis bàsics d’OLEOHIDRÀULICA Hidrostàtica. Principi de PASCAL Hidrodinàmica. CABAL i POTÈNCIA hidràulica
• 12.

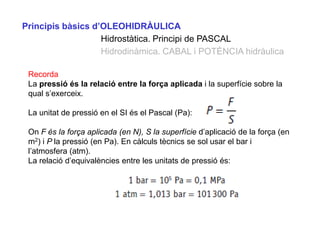

  Principis bàsics d’OLEOHIDRÀULICA Hidrostàtica. Principi de PASCAL Hidrodinàmica. CABAL i POTÈNCIA hidràulica Recorda La pressió és la relació entre la força aplicada i la superfície sobre la qual s’exerceix. La unitat de pressió en el SI és el Pascal (Pa): On F és la força aplicada (en N), S la superfície d’aplicació de la força (en m2) i P la pressió (en Pa). En càlculs tècnics se sol usar el bar i l’atmosfera (atm). La relació d’equivalències entre les unitats de pressió és:
• 13.
  Principis bàsics d’OLEOHIDRÀULICA Hidrostàtica. Principi de PASCAL Hidrodinàmica. CABAL i POTÈNCIA hidràulica Recorda

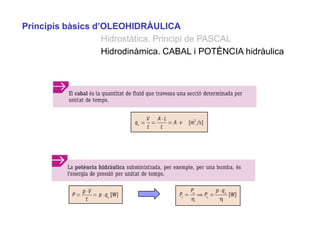

• 14.
  Principis bàsics d’OLEOHIDRÀULICA Hidrostàtica. Principi de PASCAL Hidrodinàmica. CABAL i POTÈNCIA hidràulica
• 15.
  Principis bàsics d’OLEOHIDRÀULICA Hidrostàtica. Principi de PASCAL Hidrodinàmica. CABAL i POTÈNCIA hidràulica

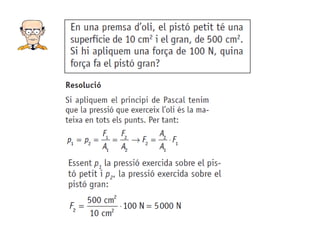

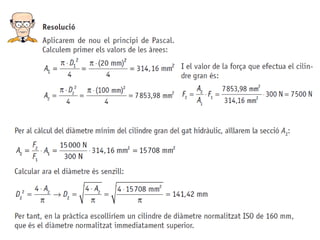

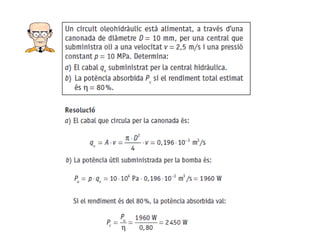

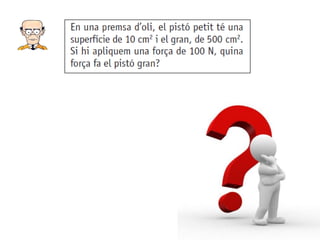

• 21.

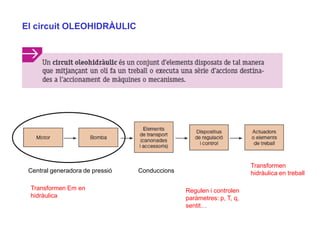

  El circuit OLEOHIDRÀULIC Transformen Central generadora de pressió Conduccions hidràulica en treball Transformen Em en Regulen i controlen hidràulica paràmetres: p, T, q, sentit…
• 22.
  El circuit OLEOHIDRÀULIC Comparaciócircuit oleohidràulic i circuit elèctric
• 23.

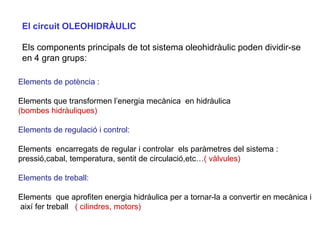

  El circuit OLEOHIDRÀULIC Els components principals de tot sistema oleohidràulic poden dividir-se en 4 gran grups: Elements de potència : Elements que transformen l’energia mecànica en hidràulica (bombes hidràuliques) Elements de regulació i control: Elements encarregats de regular i controlar els paràmetres del sistema : pressió,cabal, temperatura, sentit de circulació,etc…( vàlvules) Elements de treball: Elements que aprofiten energia hidràulica per a tornar-la a convertir en mecànica i així fer treball ( cilindres, motors)
• 24.
  El circuit OLEOHIDRÀULIC:unitat oleohidràulica 1. Dipòsit 2. Motor 3. Bomba 4. Conducció sortida a pressió (P) 5. Vàlvula de seguretat 6. Conducció de retorn de l oli (R) 7. Filtre de retorn 8. Filtre de sortida

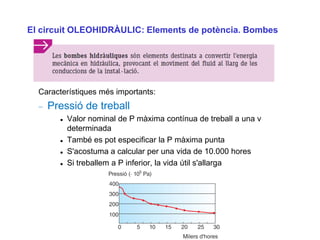

• 25.
  El circuit OLEOHIDRÀULIC:Elements de potència. Bombes Característiques més importants: Pressió de treball  Valor nominal de P màxima contínua de treball a una v determinada  També es pot especificar la P màxima punta  S'acostuma a calcular per una vida de 10.000 hores  Si treballem a P inferior, la vida útil s'allarga

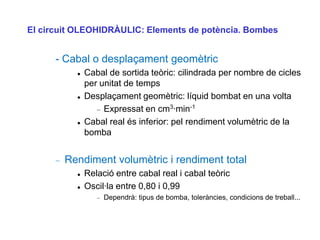

• 26.
  El circuit OLEOHIDRÀULIC:Elements de potència. Bombes - Cabal o desplaçament geomètric  Cabal de sortida teòric: cilindrada per nombre de cicles per unitat de temps  Desplaçament geomètric: líquid bombat en una volta Expressat en cm3·min-1  Cabal real és inferior: pel rendiment volumètric de la bomba Rendiment volumètric i rendiment total  Relació entre cabal real i cabal teòric  Oscil·la entre 0,80 i 0,99 Dependrà: tipus de bomba, toleràncies, condicions de treball...
• 27.

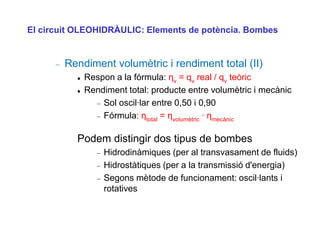

  El circuit OLEOHIDRÀULIC:Elements de potència. Bombes Rendiment volumètric i rendiment total (II)  Respon a la fórmula: ηv = qv real / qv teòric  Rendiment total: producte entre volumètric i mecànic Sol oscil·lar entre 0,50 i 0,90 Fórmula: ηtotal = ηvolumètric · ηmecànic Podem distingir dos tipus de bombes Hidrodinàmiques (per al transvasament de fluids) Hidrostàtiques (per a la transmissió d'energia) Segons mètode de funcionament: oscil·lants i rotatives

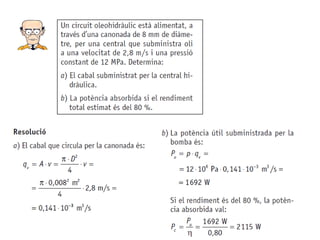

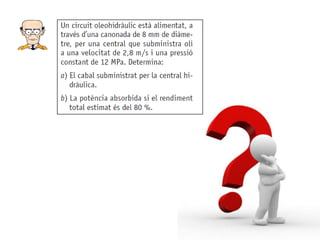

• 30.

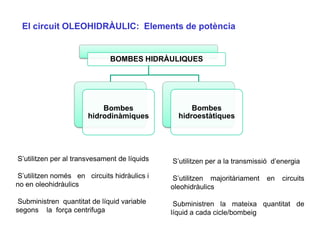

  El circuit OLEOHIDRÀULIC:Elements de potència BOMBES HIDRÀULIQUES Bombes Bombes hidrodinàmiques hidroestàtiques S’utilitzen per al transvesament de líquids S’utilitzen per a la transmissió d’energia S’utilitzen només en circuits hidràulics i S’utilitzen majoritàriament en circuits no en oleohidràulics oleohidràulics Subministren quantitat de líquid variable Subministren la mateixa quantitat de segons la força centrifuga líquid a cada cicle/bombeig
• 31.
  El circuit OLEOHIDRÀULIC:Elements de potència. Bombes
• 32.

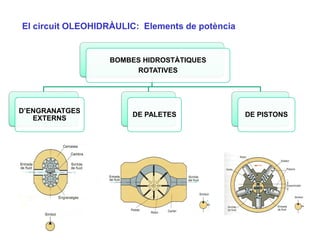

  El circuit OLEOHIDRÀULIC:Elements de potència BOMBES HIDROSTÀTIQUES ROTATIVES D’ENGRANATGES DE PALETES DE PISTONS EXTERNS
• 33.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control

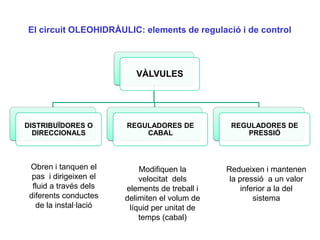

• 34.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES DISTRIBUÏDORES O REGULADORES DE REGULADORES DE DIRECCIONALS CABAL PRESSIÓ Obren i tanquen el Modifiquen la Redueixen i mantenen pas i dirigeixen el velocitat dels la pressió a un valor fluid a través dels elements de treball i inferior a la del diferents conductes delimiten el volum de sistema de la instal·lació líquid per unitat de temps (cabal)

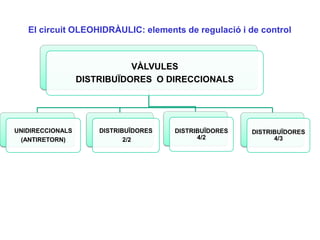

• 35.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES DISTRIBUÏDORES O DIRECCIONALS UNIDIRECCIONALS DISTRIBUÏDORES DISTRIBUÏDORES DISTRIBUÏDORES (ANTIRETORN) 2/2 4/2 4/3
• 36.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES UNIDIRECCIONALS (ANTIRETORN)

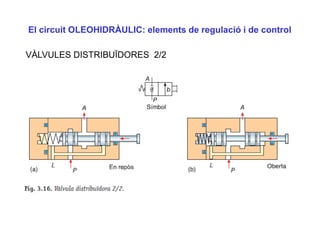

• 37.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES DISTRIBUÏDORES 2/2
• 38.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES DISTRIBUÏDORES 4/2
• 39.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES DISTRIBUÏDORES 4/3

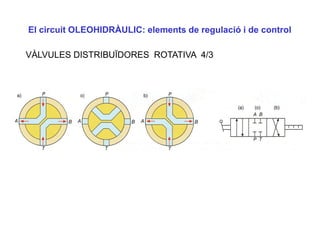

• 40.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES DISTRIBUÏDORES ROTATIVA 4/3
• 41.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES DISTRIBUÏDORES

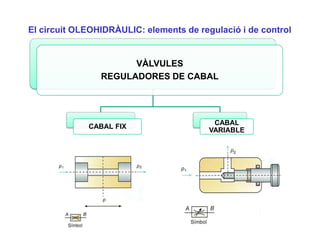

• 42.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES REGULADORES DE CABAL CABAL CABAL FIX VARIABLE

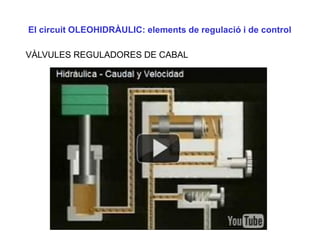

• 43.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES REGULADORES DE CABAL
• 44.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES REGULADORES DE PRESSIÓ LIMITADORES REGULADORES DE DE PRESSIÓ PRESSIÓ (vàlvules de seguretat) Redueixen la Protegeixen pressió d’entrada contra les fins a un valor sobrepressions i inferior regulable sobrecàrregues a la sortida
• 45.
  El circuit OLEOHIDRÀULIC:elements de regulació i de control VÀLVULES REGULADORES DE VÀLVULES LIMITADORES DE PRESSIÓ PRESSIÓ

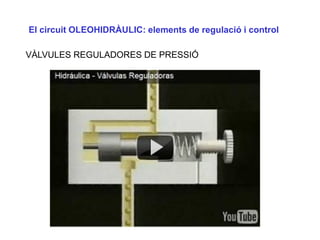

• 46.
  El circuit OLEOHIDRÀULIC:elements de regulació i control VÀLVULES REGULADORES DE PRESSIÓ
• 47.
  El circuit OLEOHIDRÀULIC:elements de treball
• 48.
  El circuit OLEOHIDRÀULIC:elements de treball CILINDRES CILINDRES DE SIMPLE CILINDRES DE EFECTE DOBLE EFECTE El treball es duu a terme en El treball es duu a terme un únic sentit tant en l avanç com en el retrocés El sentit contrari o recuperació s efectua amb una molla o per forces externes
• 49.

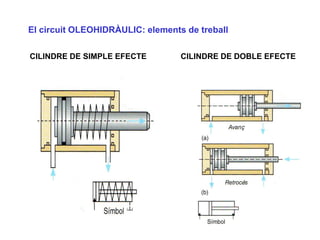

  El circuit OLEOHIDRÀULIC:elements de treball CILINDRE DE SIMPLE EFECTE CILINDRE DE DOBLE EFECTE

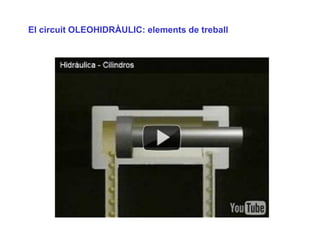

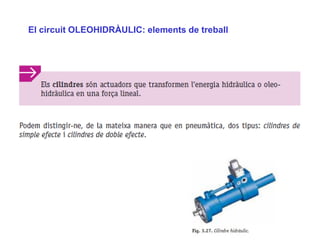

• 50.
  El circuit OLEOHIDRÀULIC:elements de treball

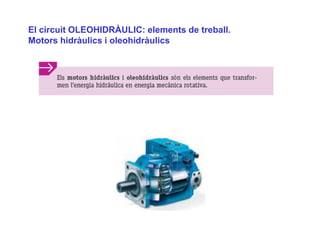

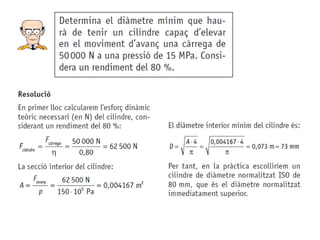

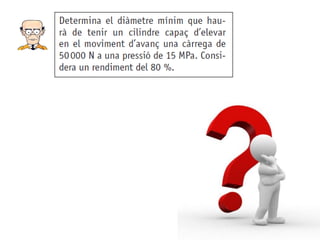

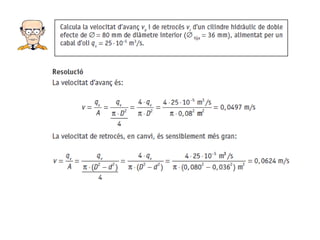

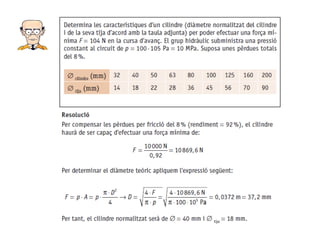

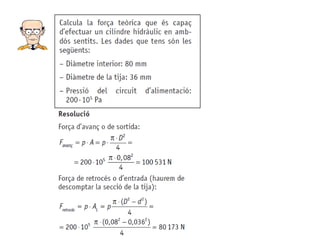

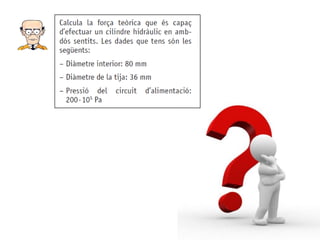

• 59.
  El circuit OLEOHIDRÀULIC:elements de treball. Motors hidràulics i oleohidràulics

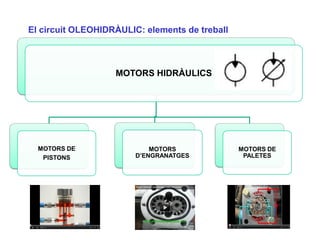

• 60.
  El circuit OLEOHIDRÀULIC:elements de treball MOTORS HIDRÀULICS MOTORS DE MOTORS MOTORS DE PISTONS D’ENGRANATGES PALETES
• 61.

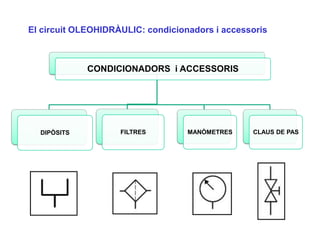

  El circuit OLEOHIDRÀULIC:condicionadors i accessoris CONDICIONADORS i ACCESSORIS DIPÒSITS FILTRES MANÒMETRES CLAUS DE PAS

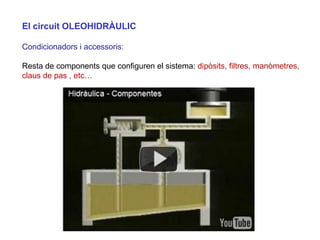

• 62.
  El circuit OLEOHIDRÀULIC Condicionadorsi accessoris: Resta de components que configuren el sistema: dipòsits, filtres, manòmetres, claus de pas , etc…

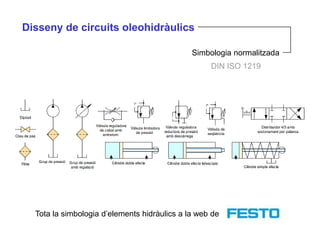

• 63.
  Disseny de circuitsoleohidràulics Simbologia normalitzada DIN ISO 1219 Tota la simbologia d’elements hidràulics a la web de
• 64.

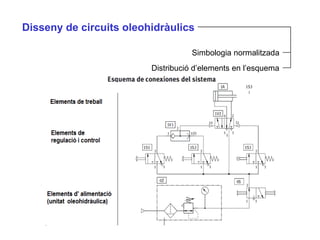

  Disseny de circuitsoleohidràulics Simbologia normalitzada Distribució d’elements en l’esquema

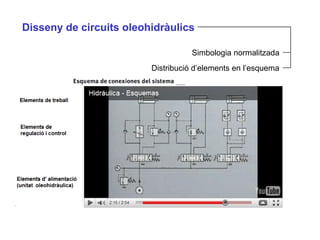

• 65.
  Disseny de circuitsoleohidràulics Simbologia normalitzada Distribució d’elements en l’esquema
• 66.

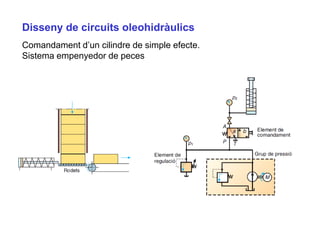

  Disseny de circuitsoleohidràulics Comandament d’un cilindre de simple efecte. Sistema empenyedor de peces

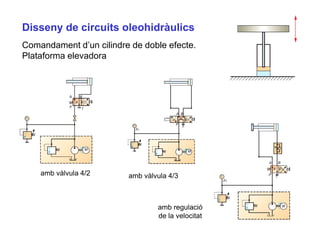

• 67.
  Disseny de circuitsoleohidràulics Comandament d’un cilindre de doble efecte. Plataforma elevadora amb vàlvula 4/2 amb vàlvula 4/3 amb regulació de la velocitat
• 68.

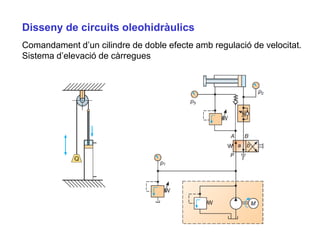

  Disseny de circuitsoleohidràulics Comandament d’un cilindre de doble efecte amb regulació de velocitat. Sistema d’elevació de càrregues

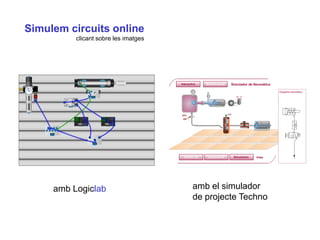

• 69.
  Simulem circuits online clicant sobre les imatges amb Logiclab amb el simulador de projecte Techno
• 70.
  Dubtes?
