PROBLMES AMB LA SEVA SOLUCIÓ

1. Carlos Cardelo: Curs d'Auxiliar de Muntatge d'Ordinadors – P.Q.P.I.

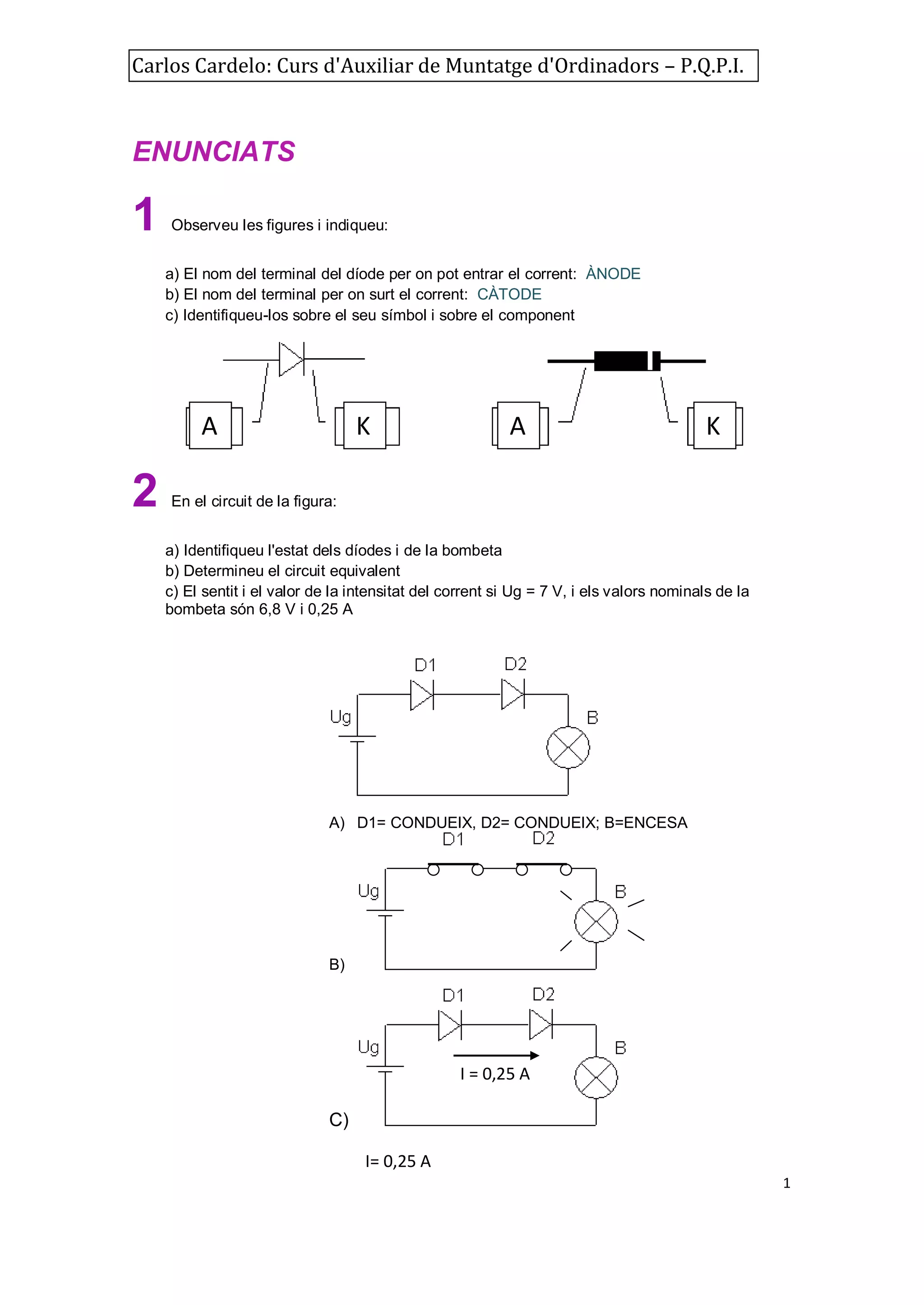

ENUNCIATS
1
Observeu les figures i indiqueu:
a) El nom del terminal del díode per on pot entrar el corrent: ÀNODE
b) El nom del terminal per on surt el corrent: CÀTODE
c) Identifiqueu-los sobre el seu símbol i sobre el component
A
2
K
A
K
En el circuit de la figura:
a) Identifiqueu l'estat dels díodes i de la bombeta
b) Determineu el circuit equivalent
c) El sentit i el valor de la intensitat del corrent si Ug = 7 V, i els valors nominals de la
bombeta són 6,8 V i 0,25 A
A) D1= CONDUEIX, D2= CONDUEIX; B=ENCESA
B)
I = 0,25 A
C)
I= 0,25 A
1

2. Carlos Cardelo: Curs d'Auxiliar de Muntatge d'Ordinadors – P.Q.P.I.

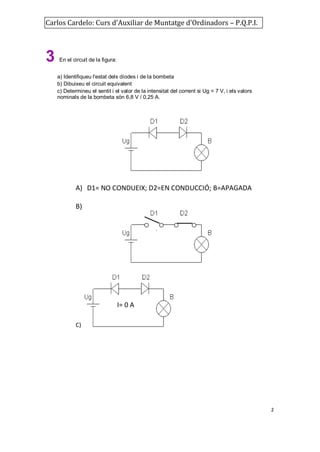

3
En el circuit de la figura:
a) Identifiqueu l'estat dels díodes i de la bombeta
b) Dibuixeu el circuit equivalent
c) Determineu el sentit i el valor de la intensitat del corrent si Ug = 7 V, i els valors
nominals de la bombeta són 6,8 V / 0,25 A.
A) D1= NO CONDUEIX; D2=EN CONDUCCIÓ; B=APAGADA
B)
I= 0 A
C)
2

3. Carlos Cardelo: Curs d'Auxiliar de Muntatge d'Ordinadors – P.Q.P.I.

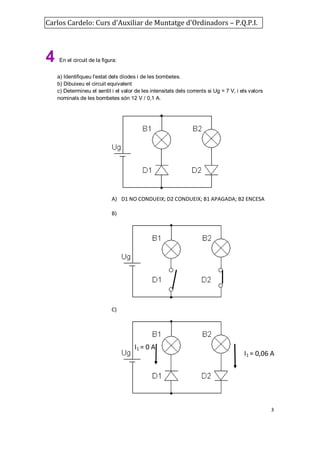

4
En el circuit de la figura:
a) Identifiqueu l'estat dels díodes i de les bombetes.
b) Dibuixeu el circuit equivalent
c) Determineu el sentit i el valor de les intensitats dels corrents si Ug = 7 V, i els valors
nominals de les bombetes són 12 V / 0,1 A.
A) D1 NO CONDUEIX; D2 CONDUEIX; B1 APAGADA; B2 ENCESA
B)
C)
I1 = 0 A
I1 = 0,06 A
3

4. Carlos Cardelo: Curs d'Auxiliar de Muntatge d'Ordinadors – P.Q.P.I.

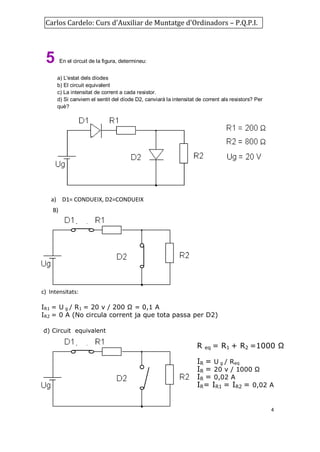

5
En el circuit de la figura, determineu:
a) L'estat dels díodes
b) El circuit equivalent
c) La intensitat de corrent a cada resistor.
d) Si canviem el sentit del díode D2, canviarà la intensitat de corrent als resistors? Per
què?
a) D1= CONDUEIX, D2=CONDUEIX
B)
c) Intensitats:
IR1 = U g / R1 = 20 v / 200 Ω = 0,1 A
IR2 = 0 A (No circula corrent ja que tota passa per D2)
d) Circuit equivalent
R
eq
= R1 + R2 =1000 Ω
IR = U g / Req
IR = 20 v / 1000 Ω
IR = 0,02 A
IR= IR1 = IR2 = 0,02 A
4

5. Carlos Cardelo: Curs d'Auxiliar de Muntatge d'Ordinadors – P.Q.P.I.

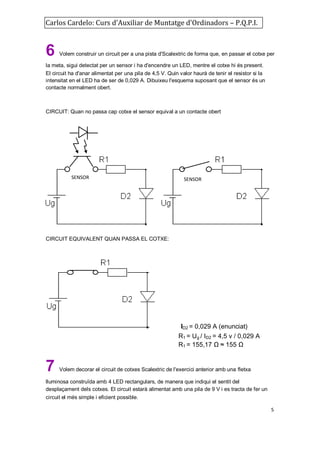

6
Volem construir un circuit per a una pista d'Scalextric de forma que, en passar el cotxe per
la meta, sigui detectat per un sensor i ha d'encendre un LED, mentre el cotxe hi és present.
El circuit ha d'anar alimentat per una pila de 4,5 V. Quin valor haurà de tenir el resistor si la
intensitat en el LED ha de ser de 0,029 A. Dibuixeu l'esquema suposant que el sensor és un
contacte normalment obert.
CIRCUIT: Quan no passa cap cotxe el sensor equival a un contacte obert
SENSOR
SENSOR
CIRCUIT EQUIVALENT QUAN PASSA EL COTXE:
i
7
ID2 = 0,029 A (enunciat)
R1 = Ug / ID2 = 4,5 v / 0,029 A
R1 = 155,17 Ω ≈ 155 Ω
Volem decorar el circuit de cotxes Scalextric de l'exercici anterior amb una fletxa
lluminosa construïda amb 4 LED rectangulars, de manera que indiqui el sentit del
desplaçament dels cotxes. El circuit estarà alimentat amb una pila de 9 V i es tracta de fer un
circuit el més simple i eficient possible.
5

6. Carlos Cardelo: Curs d'Auxiliar de Muntatge d'Ordinadors – P.Q.P.I.

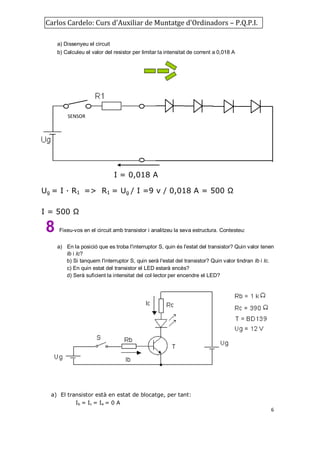

a) Dissenyeu el circuit
b) Calculeu el valor del resistor per limitar la intensitat de corrent a 0,018 A
SENSOR
I = 0,018 A
Ug = I · R1 => R1 = Ug / I =9 v / 0,018 A = 500 Ω
I = 500 Ω
8
Fixeu-vos en el circuit amb transistor i analitzeu la seva estructura. Contesteu:
a) En la posició que es troba l'interruptor S, quin és l'estat del transistor? Quin valor tenen
Ib i Ic?
b) Si tanquem l'interruptor S, quin serà l'estat del transistor? Quin valor tindran Ib i Ic.
c) En quin estat del transistor el LED estarà encès?
d) Serà suficient la intensitat del col·lector per encendre el LED?
a) El transistor està en estat de blocatge, per tant:
Ib = Ic = Ie = 0 A
6

7. Carlos Cardelo: Curs d'Auxiliar de Muntatge d'Ordinadors – P.Q.P.I.

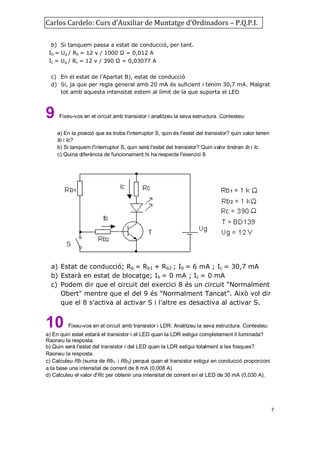

b) Si tanquem passa a estat de conducció, per tant.
Ib = Ug / Rb = 12 v / 1000 Ω = 0,012 A
Ic = Ug / Rc = 12 v / 390 Ω = 0,03077 A
c) En el estat de l'Apartat B), estat de conducció
d) Si, ja que per regla general amb 20 mA és suficient i tenim 30,7 mA. Malgrat
tot amb aquesta intensitat estem al límit de la que suporta el LED
9
Fixeu-vos en el circuit amb transistor i analitzeu la seva estructura. Contesteu:
a) En la posició que es troba l'interruptor S, quin és l'estat del transistor? quin valor tenen
Ib i Ic?
b) Si tanquem l'interruptor S, quin serà l'estat del transistor? Quin valor tindran Ib i Ic.
c) Quina diferència de funcionament hi ha respecte l'exercici 8.
a) Estat de conducció; Rb = Rb1 + Rb2 ; Ib = 6 mA ; Ic = 30,7 mA
b) Estarà en estat de blocatge; Ib = 0 mA ; Ic = 0 mA
c) Podem dir que el circuit del exercici 8 és un circuit "Normalment
Obert" mentre que el del 9 és "Normalment Tancat". Això vol dir
que el 8 s'activa al activar S i l'altre es desactiva al activar S.
10
Fixeu-vos en el circuit amb transistor i LDR. Analitzeu la seva estructura. Contesteu:
a) En quin estat estarà el transistor i el LED quan la LDR estigui completament il·luminada?
Raoneu la resposta.
b) Quin serà l'estat del transistor i del LED quan la LDR estigui totalment a les fosques?
Raoneu la resposta.
c) Calculeu Rb (suma de Rb1 i Rb2) perquè quan el transistor estigui en conducció proporcioni
a la base una intensitat de corrent de 8 mA (0,008 A)
d) Calculeu el valor d'Rc per obtenir una intensitat de corrent en el LED de 30 mA (0,030 A).
7

8. Carlos Cardelo: Curs d'Auxiliar de Muntatge d'Ordinadors – P.Q.P.I.

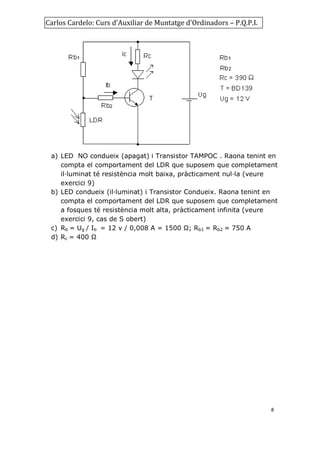

a) LED NO condueix (apagat) i Transistor TAMPOC . Raona tenint en
compta el comportament del LDR que suposem que completament
il·luminat té resistència molt baixa, pràcticament nul·la (veure
exercici 9)
b) LED condueix (il·luminat) i Transistor Condueix. Raona tenint en
compta el comportament del LDR que suposem que completament
a fosques té resistència molt alta, pràcticament infinita (veure
exercici 9, cas de S obert)
c) Rb = Ug / Ib = 12 v / 0,008 A = 1500 Ω; Rb1 = Rb2 = 750 A
d) Rc = 400 Ω
