Presentació de la UD04 emprada a classe

2. Antecedents històrics

4. Circuits de corrent continu

5. Lleis de Kirchhoff

6. Conductors. Resistivitat i resistència

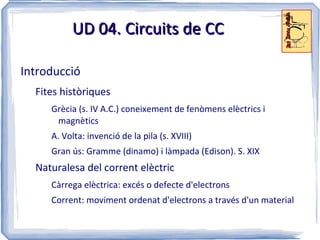

7. Llei de Joule

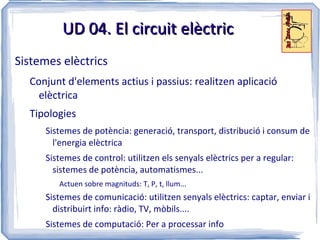

9. Saber aplicar la llei d'Ohm generalitzada (tant en sèrie com en paral·lel) i les lleis de Kirchoff

10. Saber justificar el perquè dels materials conductors i aïllants

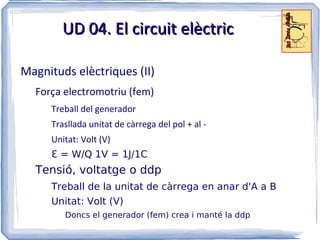

11. Resoldre problemes sobre dissipació de calor; entendre les implicacions secció - superfície externa. Concepte de densitat de corrent

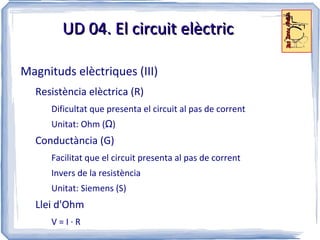

12. Entendre el funcionament dels fusibles

13. Entendre la diferència entre Resistivitat i Resistència

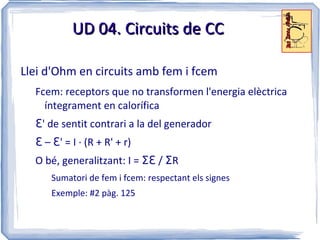

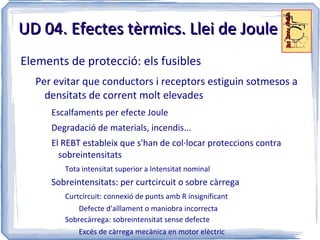

16. A. Volta: invenció de la pila (s. XVIII)

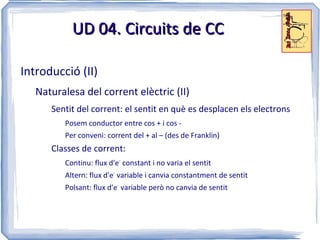

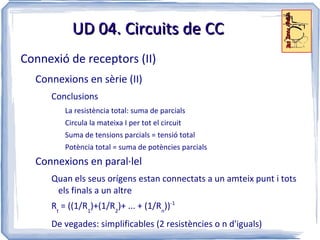

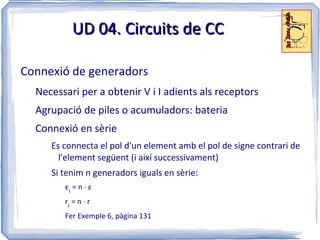

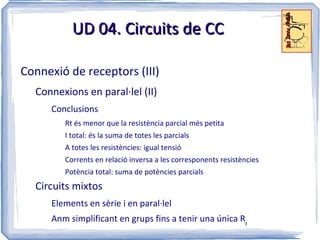

18. Corrent: moviment ordenat d'electrons a través d'un material

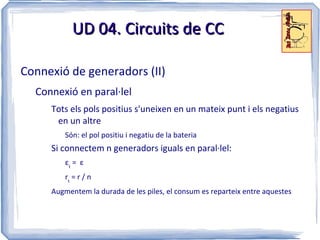

21. Altern: flux d'e - variable i canvia constantment de sentit

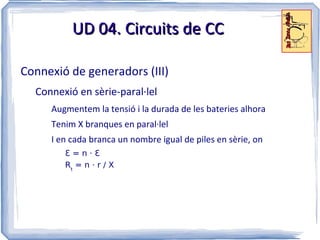

22. Polsant: flux d'e - variable però no canvia de sentit

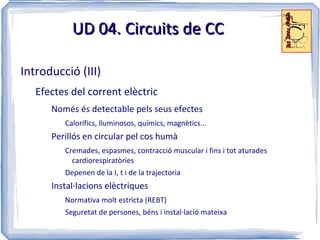

25. Seguretat de persones, béns i instal·lació mateixa

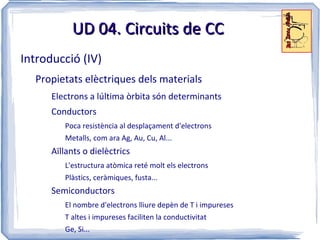

30. T altes i impureses faciliten la conductivitat

31. Ge, Si...

33. Passius: la dissipen

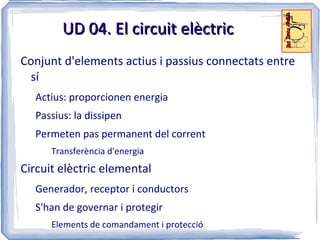

39. Sistemes de computació: Per a processar info

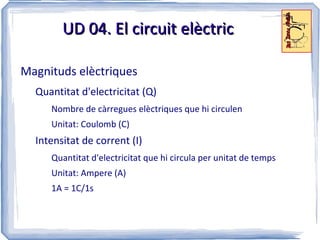

42. Unitat: Ampere (A)

43. 1A = 1C/1s

45. Trasllada unitat de càrrega del pol + al -

46. Unitat: Volt (V)

51. Invers de la resistència

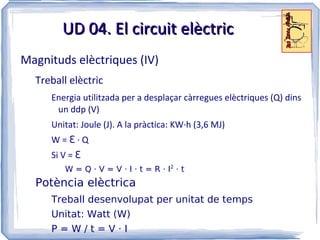

54. Unitat: Joule (J). A la pràctica: KW·h (3,6 MJ)

55. W = Ɛ · Q

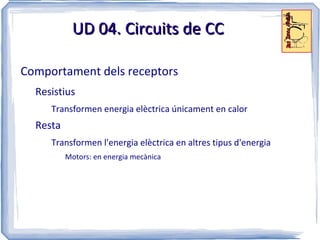

57. Unitat: Watt (W)

58. P = W / t = V · I

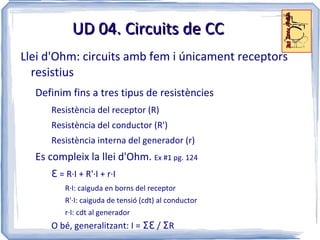

61. Resistència del conductor (R')

63. R'·I: caiguda de tensió (cdt) al conductor

66. Ɛ ' de sentit contrari a la del generador

67. Ɛ – Ɛ ' = I · (R + R' + r)

69. Exemple: #2 pàg. 125

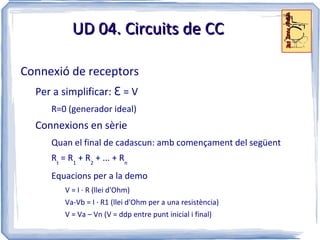

71. R t = R 1 + R 2 + ... + R n

73. Va-Vb = I · R1 (llei d'Ohm per a una resistència)

74. V = Va – Vn (V = ddp entre punt inicial i final)

76. Circula la mateixa I per tot el circuit

77. Suma de tensions parcials = tensió total

79. R t = ((1/R 1 )+(1/R 2 )+ ... + (1/R n )) -1

80. De vegades: simplificables (2 resistències o n d'iguals)

82. I total: és la suma de totes les parcials

83. A totes les resistències: igual tensió

84. Corrents en relació inversa a les corresponents resistències

86. Anm simplificant en grups fins a tenir una única R t

88. Agrupació de piles o acumuladors: bateria

91. r t = n · r

92. Fer Exemple 6, pàgina 131

96. Tenim X branques en paral·lel

98. R t = n · r / X

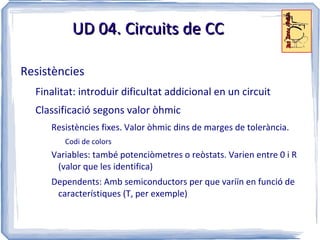

101. Dependents: Amb semiconductors per que variïn en funció de característiques (T, per exemple)

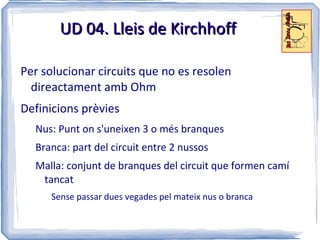

104. Branca: part del circuit entre 2 nussos

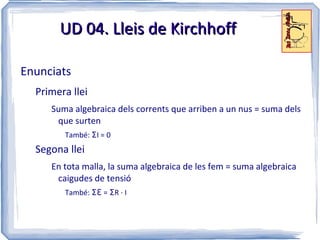

108. Malles: Intensitats que coincideixin amb sentit de referència: signe positiu

109. Signe fem de generador: positiu si el sentit del corrent coincideix amb el de referència de la malla

110. En general es pren com a sentit: busques del rellotge

111. A les resistències: si el sentit assignat coincideix amb de la Intensitat: cdt positiva

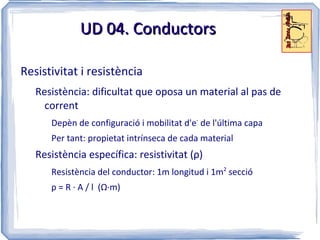

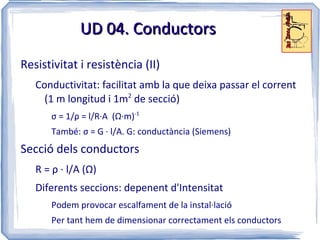

114. ρ = R · A / l ( Ω ·m)

118. Per tant hem de dimensionar correctament els conductors

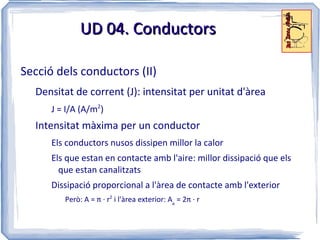

120. Els que estan en contacte amb l'aire: millor dissipació que els que estan canalitzats

123. Aquesta pèrdua: augment de potència dissipada i escalfament del conductor

125. Altres usos: motors i fem en general: 5%

128. Si substituïm: A = ρ · (200·L·I)/(V·e%)

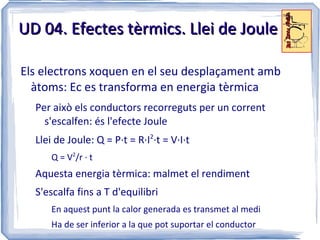

133. Ha de ser inferior a la que pot suportar el conductor

135. Degradació de materials, incendis...

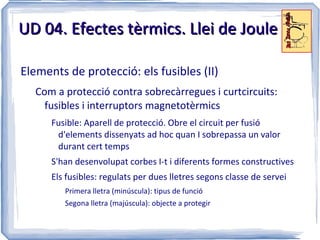

138. S'han desenvolupat corbes I-t i diferents formes constructives

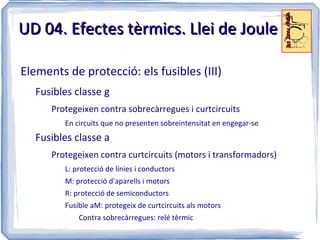

140. Segona lletra (majúscula): objecte a protegir

142. M: protecció d'aparells i motors

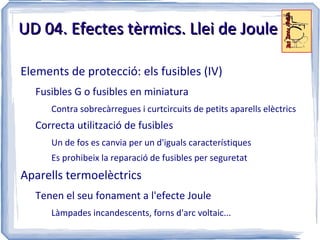

143. R: protecció de semiconductors
