Osciloskop digunakan untuk mengamati bentuk gelombang tegangan listrik dan mengukur frekuensi sinyal, dapat menampilkan gelombang sinus maupun non-sinus. Terdapat dua jenis osciloskop, yaitu storage dan regulator, yang berfungsi untuk mengukur dan menganalisis sinyal listrik.

1. Tes Kinerja
OSCILLOSCOPE ADALAH ALAT UKUR
ELEKTRONIK, DIGUNAKAN UNTUK MELIHAT
BENTUK GELOMBANG DARI TEGANGAN,
HARGA-HARGA MOMEN TEGANGAN DALAM
BENTUK SINUS MAUPUN BUKAN SINUS.

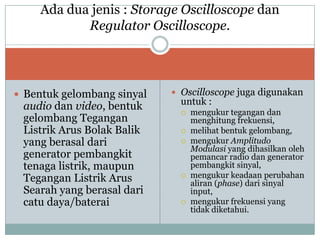

2. Ada dua jenis : Storage Oscilloscope dan
Regulator Oscilloscope.
 Bentuk gelombang sinyal
audio dan video, bentuk
gelombang Tegangan
Listrik Arus Bolak Balik
yang berasal dari
generator pembangkit
tenaga listrik, maupun
Tegangan Listrik Arus
Searah yang berasal dari
catu daya/baterai
 Oscilloscope juga digunakan
untuk :





mengukur tegangan dan
menghitung frekuensi,
melihat bentuk gelombang,
mengukur Amplitudo
Modulasi yang dihasilkan oleh
pemancar radio dan generator
pembangkit sinyal,
mengukur keadaan perubahan
aliran (phase) dari sinyal
input,
mengukur frekuensi yang
tidak diketahui.

3. Indikator Soal
 Jika disediakan sebuah sumber tegangan AC/DC
siswa dapat mengamati bentuk gelombang AC/DC
dengan menggunakan Oscilloscope dengan
prosedur yang tepat!

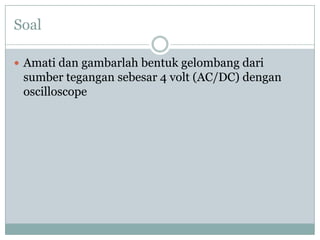

4. Soal
 Amati dan gambarlah bentuk gelombang dari
sumber tegangan sebesar 4 volt (AC/DC) dengan
oscilloscope

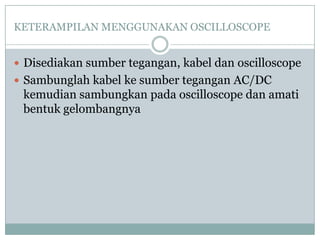

5. KETERAMPILAN MENGGUNAKAN OSCILLOSCOPE
 Disediakan sumber tegangan, kabel dan oscilloscope
 Sambunglah kabel ke sumber tegangan AC/DC
kemudian sambungkan pada oscilloscope dan amati
bentuk gelombangnya

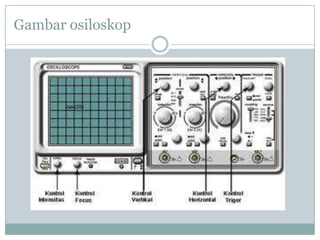

6. Gambar osiloskop

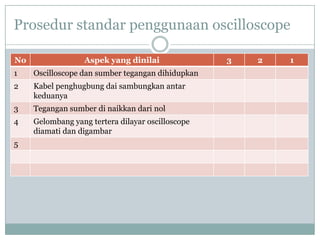

7. Prosedur standar penggunaan oscilloscope
No
Aspek yang dinilai
1
Oscilloscope dan sumber tegangan dihidupkan
2
Kabel penghugbung dai sambungkan antar
keduanya
3
Tegangan sumber di naikkan dari nol
4
Gelombang yang tertera dilayar oscilloscope
diamati dan digambar
5
3
2
1

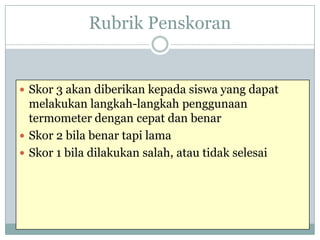

8. Rubrik Penskoran
 Skor 3 akan diberikan kepada siswa yang dapat
melakukan langkah-langkah penggunaan
termometer dengan cepat dan benar
 Skor 2 bila benar tapi lama
 Skor 1 bila dilakukan salah, atau tidak selesai

9. sekian
