Osiloskop adalah alat pengukuran yang menunjukkan bentuk gelombang dan parameternya seperti voltan, frekuensi, tempoh, dan amplitud. Ia menggunakan paksi menegak untuk voltan dan paksi mendatar untuk masa untuk menunjukkan gelombang. Sebelum digunakan, osiloskop perlu dikalibrasi untuk mendapatkan bacaan yang tepat.

1. OSILOSKOP

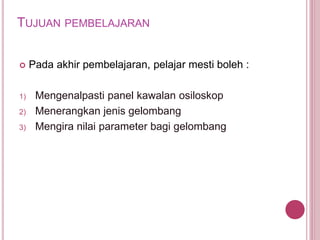

2. TUJUAN PEMBELAJARAN
 Pada akhir pembelajaran, pelajar mesti boleh :
1) Mengenalpasti panel kawalan osiloskop
2) Menerangkan jenis gelombang
3) Mengira nilai parameter bagi gelombang

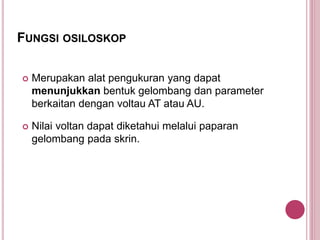

3. FUNGSI OSILOSKOP
 Merupakan alat pengukuran yang dapat
menunjukkan bentuk gelombang dan parameter
berkaitan dengan voltau AT atau AU.
 Nilai voltan dapat diketahui melalui paparan
gelombang pada skrin.

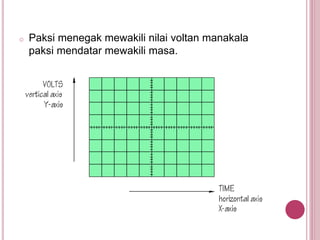

4. o Paksi menegak mewakili nilai voltan manakala
paksi mendatar mewakili masa.

5. Suis ON dan OFF
Tombol Time/ div
Kawalan Keamatan
Kawalan fokus
Tombol Volt/div
Layar osiloskop
Kawalan paksi Y
Kawalan paksi X
Terminal masukan
CH1 & CH2

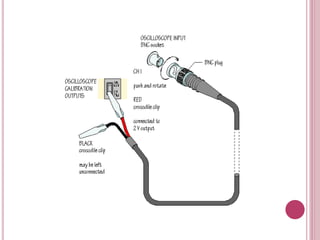

6. Probe osiloskop

8. Binaan asas osiloskop

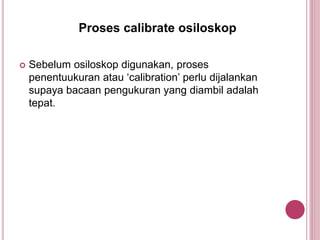

9.  Sebelum osiloskop digunakan, proses
penentuukuran atau ‘calibration’ perlu dijalankan
supaya bacaan pengukuran yang diambil adalah
tepat.
Proses calibrate osiloskop

10. Parameter Gelombang

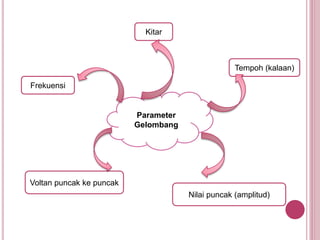

11. Parameter
Gelombang
Kitar
Frekuensi
Tempoh (kalaan)
Nilai puncak (amplitud)
Voltan puncak ke puncak
