UD2 L’ELECTRICITAT - 2n .pptx
- 1.
- 2. ÍNDEX ● Què ésl’electricitat? ● Qué és un àtom? ● Tipus de càrregues ● Què és el corrent elèctric? ● Tipus de corrent ○ Corrent continu ○ Corrent altern ● ELEMENTS DEL CIRCUIT ● Tipus de circuit ○ En sèrie ○ En paral·lel ○ Mixt ● La llei d’Ohm 2
- 3. Què és l’electricitat? L’electricitatés una forma d’energia que es manifesta pel moviment dels electrons de la capa externa dels àtoms que es troben a la superfície d’un material conductor. 3

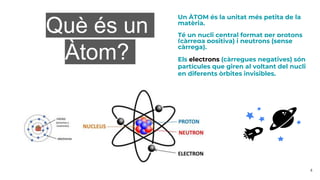

- 4. 4 Què és un Àtom? UnÀTOM és la unitat més petita de la matèria. Té un nucli central format per protons (càrrega positiva) i neutrons (sense càrrega). Els electrons (càrregues negatives) són partícules que giren al voltant del nucli en diferents òrbites invisibles.

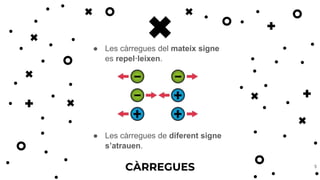

- 5. CÀRREGUES 5 ● Lescàrregues del mateix signe es repel·leixen. ● Les càrregues de diferent signe s’atrauen.

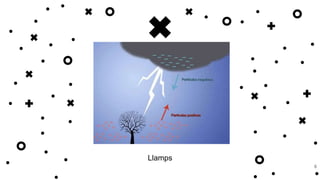

- 6.

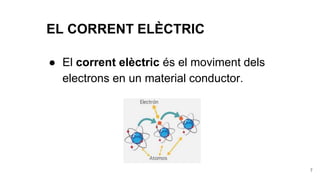

- 7. EL CORRENT ELÈCTRIC 7 ●El corrent elèctric és el moviment dels electrons en un material conductor.
- 8. TIPUS DE CORRENT 8 TIPUSDE CORRENT CORRENT ALTERN CORRENT CONTINU CA DC o CC

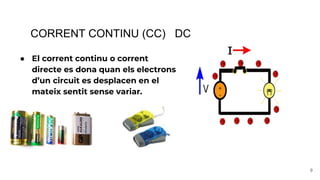

- 9. CORRENT CONTINU (CC)DC ● El corrent continu o corrent directe es dona quan els electrons d’un circuit es desplacen en el mateix sentit sense variar. 9

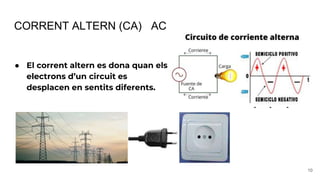

- 10. CORRENT ALTERN (CA)AC ● El corrent altern es dona quan els electrons d’un circuit es desplacen en sentits diferents. 10 + + + + - - -
- 11.

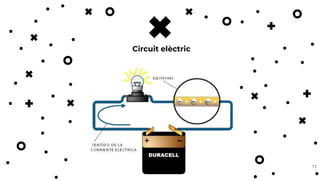

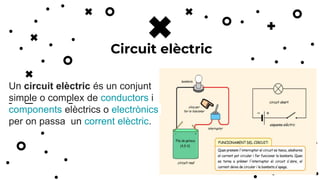

- 12. 12 Circuit elèctric Un circuitelèctric és un conjunt simple o complex de conductors i components elèctrics o electrònics per on passa un corrent elèctric.

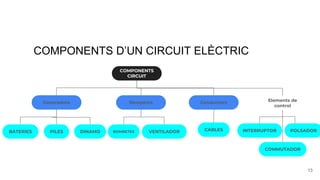

- 13. COMPONENTS D’UN CIRCUITELÈCTRIC 13 COMPONENTS CIRCUIT Receptors Generadors BATERIES PILES BOMBETES VENTILADOR DINAMO Conductors CABLES Elements de control INTERRUPTOR COMMUTADOR POLSADOR

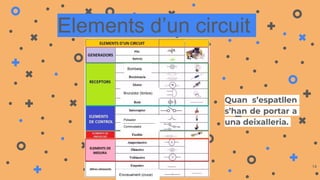

- 14. Elements d’un circuit 14 Bombeta Brunzidor(timbre) Polsador ------------------------------ Commutador Encreuament (cruce) Quan s’espatllen s’han de portar a una deixalleria.

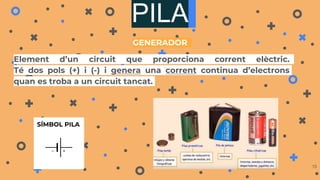

- 15. PILA Element d’un circuitque proporciona corrent elèctric. Té dos pols (+) i (-) i genera una corrent continua d’electrons quan es troba a un circuit tancat. 15 SÍMBOL PILA GENERADOR

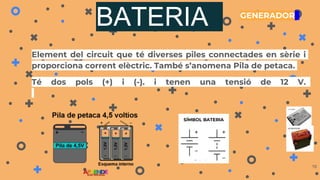

- 16. BATERIA Element del circuitque té diverses piles connectades en sèrie i proporciona corrent elèctric. També s’anomena Pila de petaca. Té dos pols (+) i (-). i tenen una tensió de 12 V. 16 SÍMBOL BATERIA GENERADOR

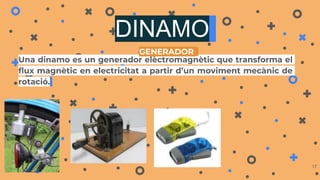

- 17. DINAMO Una dinamo esun generador elèctromagnètic que transforma el flux magnètic en electricitat a partir d’un moviment mecànic de rotació. 17 GENERADOR

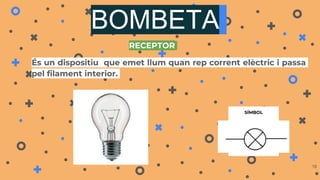

- 18. BOMBETA És un dispositiuque emet llum quan rep corrent elèctric i passa pel filament interior. 18 SÍMBOL RECEPTOR

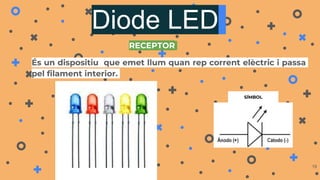

- 19. Diode LED És undispositiu que emet llum quan rep corrent elèctric i passa pel filament interior. 19 SÍMBOL RECEPTOR

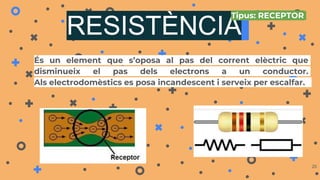

- 20. RESISTÈNCIA És un elementque s’oposa al pas del corrent elèctric que disminueix el pas dels electrons a un conductor. Als electrodomèstics es posa incandescent i serveix per escalfar. 20 SÍMBOL Tipus: RECEPTOR

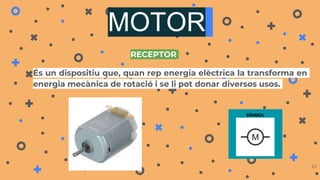

- 21. MOTOR És un dispositiuque, quan rep energia elèctrica la transforma en energia mecànica de rotació i se li pot donar diversos usos. 21 SÍMBOL RECEPTOR

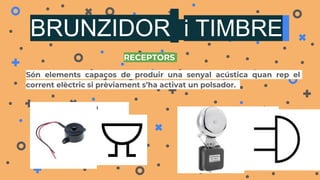

- 22. BRUNZIDOR i TIMBRE Sónelements capaços de produir una senyal acústica quan rep el corrent elèctric si prèviament s’ha activat un polsador. 22 SÍMBOL RECEPTORS DIBUIX

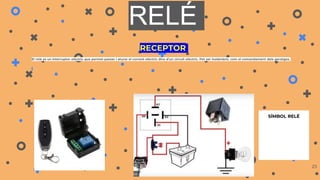

- 23. RELÉ El relé esun interruptor elèctric que permet passar i aturar el corrent elèctric dins d’un circuit elèctric. Pot ser inalàmbric com el comandament dels garatges. 23 SÍMBOL RELÉ RECEPTOR

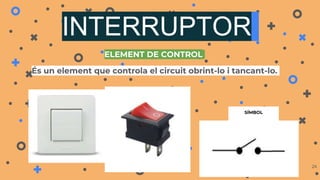

- 24. INTERRUPTOR És un elementque controla el circuit obrint-lo i tancant-lo. 24 SÍMBOL DIBUIX ELEMENT DE CONTROL

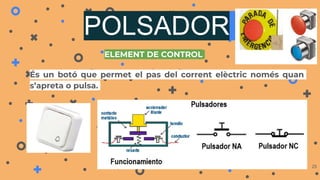

- 25. POLSADOR És un botóque permet el pas del corrent elèctric només quan s’apreta o pulsa. 25 SÍMBOL ELEMENT DE CONTROL

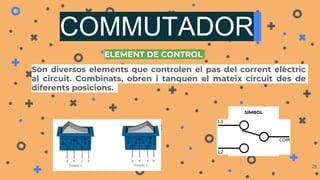

- 26. COMMUTADOR 26 SÍMBOL Són diversos elementsque controlen el pas del corrent elèctric al circuit. Combinats, obren i tanquen el mateix circuit des de diferents posicions. ELEMENT DE CONTROL

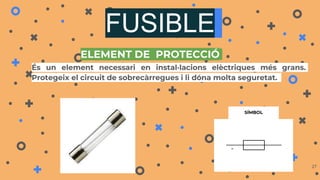

- 27. FUSIBLE És un elementnecessari en instal·lacions elèctriques més grans. Protegeix el circuit de sobrecàrregues i li dóna molta seguretat. 27 SÍMBOL ELEMENT DE PROTECCIÓ

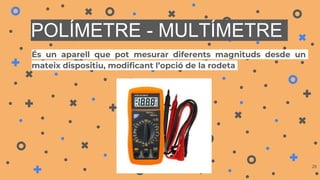

- 28. POLÍMETRE - MULTÍMETRE Ésun aparell que pot mesurar diferents magnituds desde un mateix dispositiu, modificant l’opció de la rodeta 28
- 29. AMPERÍMETRE És un aparellque mesura la intensitat del corrent elèctric. La unitat de la intensitat són els Ampers. 29 SÍMBOL APARELL DE MESURA

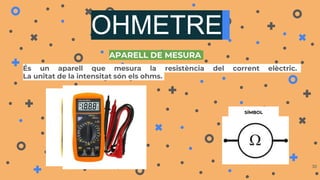

- 30. OHMETRE 30 SÍMBOL APARELL DE MESURA Ésun aparell que mesura la resistència del corrent elèctric. La unitat de la intensitat són els ohms.

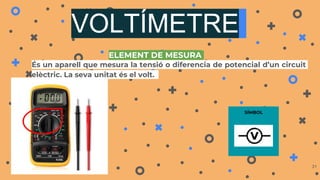

- 31. VOLTÍMETRE És un aparellque mesura la tensió o diferencia de potencial d’un circuit elèctric. La seva unitat és el volt. 31 SÍMBOL ELEMENT DE MESURA

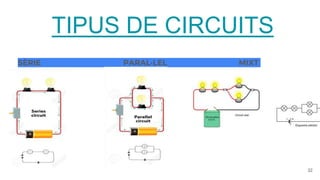

- 32. SÈRIE PARAL·LEL MIXT 32 TIPUSDE CIRCUITS

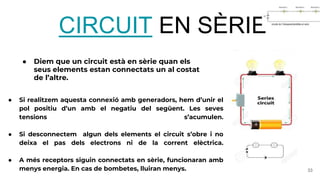

- 33. ● Diem queun circuit està en sèrie quan els seus elements estan connectats un al costat de l’altre. 33 CIRCUIT EN SÈRIE ● Si realitzem aquesta connexió amb generadors, hem d’unir el pol positiu d’un amb el negatiu del següent. Les seves tensions s’acumulen. ● Si desconnectem algun dels elements el circuit s’obre i no deixa el pas dels electrons ni de la corrent elèctrica. ● A més receptors siguin connectats en sèrie, funcionaran amb menys energia. En cas de bombetes, lluiran menys.

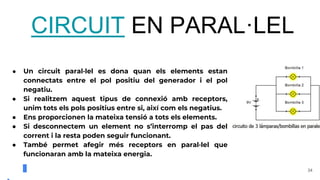

- 34. 34 CIRCUIT EN PARAL·LEL ●Un circuit paral·lel es dona quan els elements estan connectats entre el pol positiu del generador i el pol negatiu. ● Si realitzem aquest tipus de connexió amb receptors, unim tots els pols positius entre si, així com els negatius. ● Ens proporcionen la mateixa tensió a tots els elements. ● Si desconnectem un element no s’interromp el pas del corrent i la resta poden seguir funcionant. ● També permet afegir més receptors en paral·lel que funcionaran amb la mateixa energia.
- 35. ACTIVITAT JCLIC - L’electricitati els components d’un circuit elèctric CLICA: https://iispmt8nfv8kadmizny6wg-on.drv.tw/0000%20JCLIC/
- 36. 36 MAGNITUDS Les magnituds relacionadesamb el corrent elèctric i els circuits són: VOLTATGE, TENSIÓ O DIFERENCIA DE POTENCIAL es mesura en VOLTS [V] CORRENT O INTENSITAT es mesura en AMPERS [A] RESISTÈNCIA és la capacitat que un material s’oposa al pas de la corrent. Es mesura en OHMS. Ω

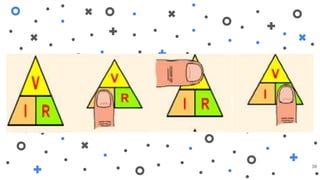

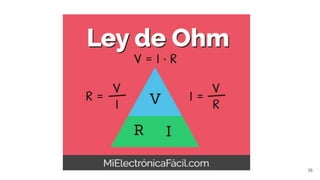

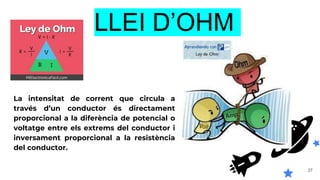

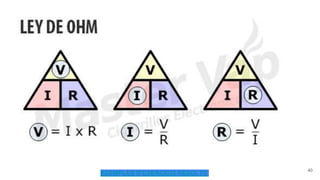

- 37. 37 LLEI D’OHM La intensitatde corrent que circula a través d’un conductor és directament proporcional a la diferència de potencial o voltatge entre els extrems del conductor i inversament proporcional a la resistència del conductor.
- 38.
- 39.
- 40.

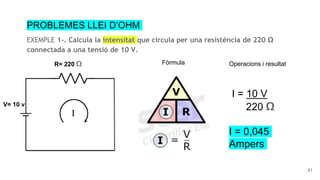

- 41. 41 PROBLEMES LLEI D’OHM EXEMPLE1-. Calcula la intensitat que circula per una resistència de 220 Ω connectada a una tensió de 10 V. R= 220 Ω V= 10 v Fòrmula Operacions i resultat I = 10 V 220 Ω I = 0,045 Ampers

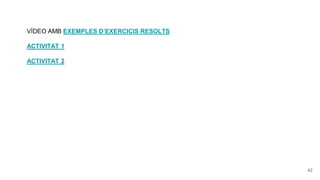

- 42. 42 VÍDEO AMB EXEMPLESD’EXERCICIS RESOLTS ACTIVITAT 1 ACTIVITAT 2

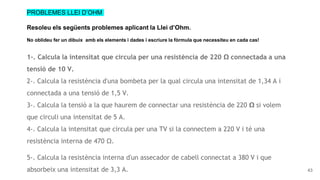

- 43. 43 PROBLEMES LLEI D’OHM Resoleuels següents problemes aplicant la Llei d’Ohm. No oblideu fer un dibuix amb els elements i dades i escriure la fòrmula que necessiteu en cada cas! 1-. Calcula la intensitat que circula per una resistència de 220 Ω connectada a una tensió de 10 V. (Exemple a la diapositiva 40) 2-. Calcula la resistència d'una bombeta per la qual circula una intensitat de 1,34 A i connectada a una tensió de 1,5 V. 3-. Calcula la tensió a la que haurem de connectar una resistència de 220 Ω si volem que circuli una intensitat de 5 A. 4-. Calcula la intensitat que circula per una TV si la connectem a 220 V i té una resistència interna de 470 Ω. 5-. Calcula la resistència interna d'un assecador de cabell connectat a 380 V i que absorbeix una intensitat de 3,3 A.

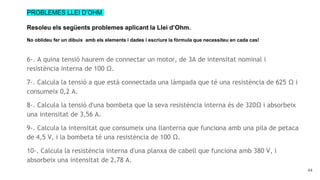

- 44. 44 PROBLEMES LLEI D’OHM Resoleuels següents problemes aplicant la Llei d’Ohm. No oblideu fer un dibuix amb els elements i dades i escriure la fòrmula que necessiteu en cada cas! 6-. A quina tensió haurem de connectar un motor, de 3A de intensitat nominal i resistència interna de 100 Ω. 7-. Calcula la tensió a que està connectada una làmpada que té una resistència de 625 Ω i consumeix 0,2 A. 8-. Calcula la tensió d'una bombeta que la seva resistència interna és de 320Ω i absorbeix una intensitat de 3,56 A. 9-. Calcula la intensitat que consumeix una llanterna que funciona amb una pila de petaca de 4,5 V, i la bombeta té una resistència de 100 Ω. 10-. Calcula la resistència interna d'una planxa de cabell que funciona amb 380 V, i absorbeix una intensitat de 2,78 A.

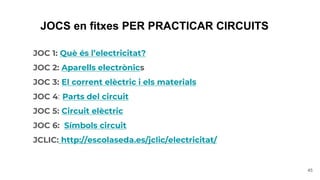

- 45. JOCS en fitxesPER PRACTICAR CIRCUITS JOC 1: Què és l’electricitat? JOC 2: Aparells electrònics JOC 3: El corrent elèctric i els materials JOC 4: Parts del circuit JOC 5: Circuit elèctric JOC 6: Símbols circuit JCLIC: http://escolaseda.es/jclic/electricitat/ 45

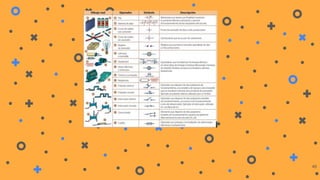

- 46.
- 47. 47 3 en líniadaus romans carruatge/ automòbil sense motor JENGA DOMINO LABERINT PARXÍS CONNECTA associat a contingut d’altres assignatures (mapa polític, etc) AUTOMÒBIL SÍNIA / MOLÍ / FAR MARÍTIM JOC DE POLS Amb decoració d’E.Mitjana Tecnologia: Opcions decorades de l’Edat Mitjana 1) Objectes tecnològics sense circuits elèctrics 2) Objectes amb circuits elèctrics JOCS!

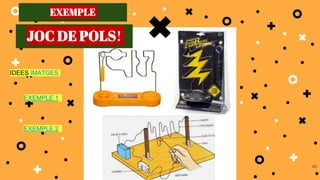

- 48. 48 EXEMPLE 2 EXEMPLE 1 IDEESIMATGES JOC DE POLS! EXEMPLE
- 49. 49 CONNECTA! CONNECTA VÍDEOS I MÉSEXEMPLES http://www.iesboliches.org/tecnolog ia/index.php/proyectos/proyectos- 2-eso/conecta https://elblogdelprofesordetecnolog ia.blogspot.com/2013/10/juego-de- preguntas-y-respuestas.html
