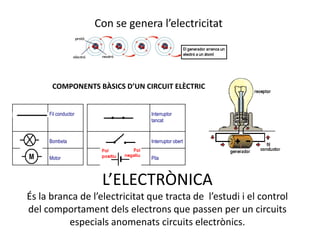

1. Con se genera l’electricitat COMPONENTS BÀSICS D’UN CIRCUIT ELÈCTRIC L’ELECTRÒNICAÉs la branca de l’electricitat que tracta de l’estudi i el control del comportament dels electrons que passen per un circuits especials anomenats circuits electrònics.

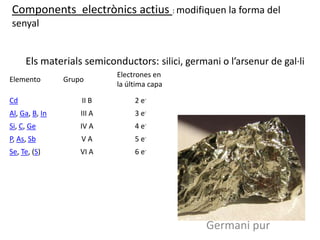

2. Components electrònics actius : modifiquen la forma del senyal Els materials semiconductors: silici, germani o l’arsenur de gal·li Germani pur

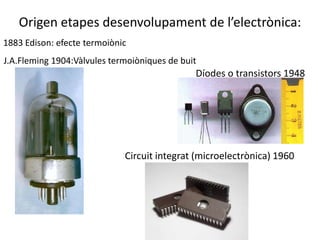

3. Origen etapes desenvolupament de l’electrònica: 1883 Edison: efecte termoiònic J.A.Fleming 1904:Vàlvules termoiòniques de buit Díodes o transistors 1948 Circuit integrat (microelectrònica) 1960

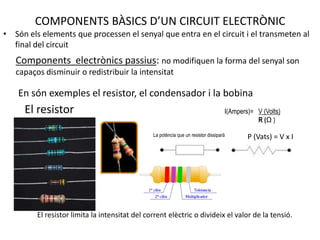

4. COMPONENTS BÀSICS D’UN CIRCUIT ELECTRÒNIC Són els elements que processen el senyal que entra en el circuit i el transmeten al final del circuit Components electrònics passius: no modifiquen la forma del senyal son capaços disminuir o redistribuir la intensitat En són exemples el resistor, el condensador i la bobina El resistor I(Ampers)= V (Volts) R (Ω ) La potència que un resistor dissiparà P (Vats) = V x I El resistor limita la intensitat del corrent elèctric o divideix el valor de la tensió.

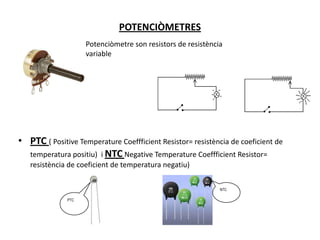

5. POTENCIÒMETRES Potenciòmetre son resistors de resistència variable PTC (Positive Temperature Coeffficient Resistor= resistència de coeficient de temperatura positiu) i NTCNegative Temperature Coeffficient Resistor= resistència de coeficient de temperatura negatiu) NTC PTC

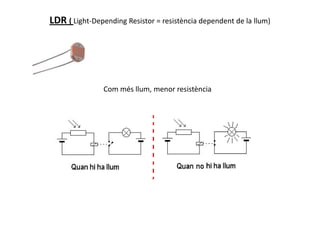

6. LDR ( Light-Depending Resistor = resistència dependent de la llum) Com més llum, menor resistència

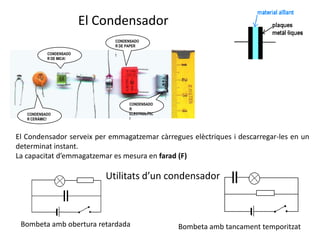

7. El Condensador CONDENSADOR DE PAPER ! CONDENSADOR DE MICA! CONDENSADOR ELECTROLÍTIC! CONDENSADOR CERÀMIC! El Condensador serveix per emmagatzemar càrregues elèctriques i descarregar-les en un determinat instant. La capacitat d’emmagatzemar es mesura en farad (F) Utilitats d’un condensador Bombeta amb obertura retardada Bombeta amb tancament temporitzat

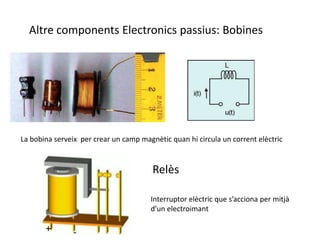

8. Altre components Electronics passius: Bobines La bobina serveix per crear un camp magnètic quan hi circula un corrent elèctric Relès Interruptor elèctric que s’acciona per mitjà d’un electroimant + -

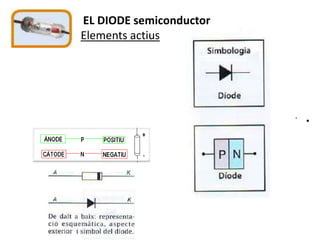

9. EL DIODE semiconductorElements actius .

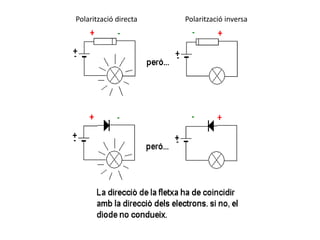

10. Polarització directa Polarització inversa .

11. LED - Avantatges respecte de les bombetes: Alt rendiment energètic Poca producció de calor Vida útil molt elevada Mida reduïda Carcassa resistent Disponibilitat de diversos colors Consum baix

12. LED Parts d’un LED

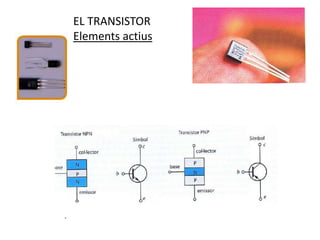

13. EL TRANSISTORElements actius . .

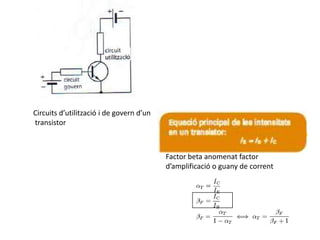

14. Circuits d’utilització i de govern d’un transistor Factor beta anomenat factor d’amplificació o guany de corrent
